最新北师大版九年级数学上册第五章投影与视图小结与复习
【自主解答】(1)5
22
(2)
画三视图： (1)主视图与俯视图的长要相等，主视图与左视图的高要相等， 左视图与俯视图的宽要相等，可以简记为“长对正，高平齐， 宽相等”.
所以全面积为 75 2 3 cm 2 . 即为需要的纸板的面积.
2
2
7.(2010·南通中考)如图，一个空间几何
体的主视图和左视图都是边长为1的正三
角形，俯视图是一个圆，那么这个几何体
的侧面积是_______.
【解析】根据题意，这个几何体是一个圆锥.圆锥的母线长等
1 于1，底面圆的直径为1，因此侧面积为： rl . 2
B 75(1
3 )cm 2 2 3 D 75(2 )cm 2 2
【解析】选C.由三种视图知，几何体为正六棱柱，底面正六
边形的边长为5，高为5，所以侧面积为5×5×6=150(cm2)，
底面两个正六边形的面积为 2 6 1 5 3 5 75 3 cm2 ，
【自主解答】(1)作法：连接AC，过点D作DF∥AC， 交直线BE于点F，则EF就是DE的投影. (2)由(1)知DF∥AC，∴∠ACB=∠DFE. 又∵∠ABC=∠DEF=90°, ∴△ABC∽△DEF.
AB BC , DE EF
∵AB=5 m，BC=4 m,EF=6 m, 5 4 ,
(A)2π
(B) 1 π
2
(C)4π
(D)8π
【解析】选C.由三视图知该物体是圆锥，∴该圆锥的侧面展 开图的面积为：S圆锥侧=πrl=π×1×4=4π.
1.三视图实线与虚线的区别： 画三视图时看得见的部分的轮廓线要画成实线，看不见的部
分的轮廓线要画成虚线.
2.三视图还原物体： 由主视图分清物体的上下左右，由左视图分清上下前后，由 俯视图分清左右前后.
4.(2009·贵阳中考)如图，晚上小亮在路灯下散步，他从A处
向着路灯灯柱方向径直走到B处，这一
过程中他在该路灯灯光下的影子( (A)逐渐变短 (C)先变短后变长 )
(B)逐渐变长 (D)先变长后变短
【解析】选A.离点光源越来越近的过程，影子越来越短.
5.(2010·威海中考)如图是由几个相同的小正方体搭成的几何 体的三视图，则搭成这个几何体的小正方(C)7
(D)8
【解析】选A.根据几何体的三视图 的定义易得出搭成这个几何体的小 正方体的个数是5.故选A.
6.(2010·荆门中考)如图是一个包装纸盒的三视图(单位：
cm)，则制作一个纸盒所需纸板的面积是(
)
A 75 1 3 cm 2 C 75 2
3 cm 2
【解析】如图
中心投影： 过两物体的顶点和影子的顶端作两直线，若两直线相交于一 点，则此光线为灯光的光线，这时物体的影子是中心投影．
投影与相似 【例】 (2010·德州中考)如图， 小明在A时测得某树的影长为2 m， B时又测得该树的影长为8 m，若 两次日照的光线互相垂直，则树 的高度为________m.
2.(2010·芜湖中考)一个几何体的三视图如图所示，那么这
个几何体是(
)
【解析】选C.结合三种视图综合判断可知这个几何体是三棱 柱.
3.(2010·广州中考)长方体的主视图与俯视图如图所示，则 这个长方体的体积是( (A)52 (C)24 (B)32 (D)9 )
【解析】选C.由主视图可知， 这个长方体的长和高分别为4和3，由俯视图可知，这个长方 体的长和宽分别为4和2，因此这个长方体的长、宽、高分别 为4、2、3，因此这个长方体的体积为4×2×3=24.
DE 6
∴DE=7.5(m).
过两物体的顶点和影子的顶端作两直线，若光线为太阳光线， 则两直线平行；反之亦然.
3.(2011·益阳中考)如图，小红居住的小区内有一条笔直的 小路，小路的正中间有一路灯，晚上小红由A处径直走到B处，
她在灯光照射下的影长l与行走的路程s之间的变化关系用图
象刻画出来，大致图象是( )
CB AC 1.8 AC
答案：6
因为太阳光是平行光，所以同一时刻，物高、影子、平行光 线形成的三角形相似，由相似三角形对应边成比例可知物高 与影长成正比.
1.(2010·鞍山中考)如图是空心圆柱体在指定方向上的视图，
正确的是( )
【解析】选C.空心圆柱体中间的圆柱边缘看不见，应该用虚 线，故选C.
【解析】选C.小红由A处径直走到B处，她在灯光照射下的影 长l先变短再变长，只有选项C符合这一变化过程.
4.(2010·茂名中考)如图，小华、小军、小丽同时站在路灯 下，其中小军和小丽的影子分别是AB、CD．
(1)请你在图中画出路灯所在位置(用点P表示)； (2)画出小华此时在路灯下的影子(用线段EF表示)．
【思路点拨】将实际问题转化为几何问题，利用三角形相似
得对应线段成比例计算答案.
【自主解答】设树高DM＝x m，由题意得，△EMD∽△DMF,
∴EM∶DM＝DM∶FM,即2∶x＝x∶8，∴x＝4. 答案：4
对于投影与相似问题，解决问题的关键是能将问题建立几何 模型，分析存在的相似三角形，利用相似三角形的性质解决 问题.
答案：
1 2
8.(2010·自贡中考)作出下面立体图形的三视图.
【解析】
(2)通常左视图在主视图的右边，俯视图在主视图的下边.
1.(2011·聊城中考)如图，空心圆柱的左视图是(
)
【解析】选C.题中圆柱的左视图应为长方形，再根据看不见 的线为虚线得知C正确.
2.(2011·黄冈中考)一个几何体的三视图如下：其中主视图 和左视图都是腰长为4、底边为2的等腰三角形，则这个几何 体的侧面展开图的面积为( )
北师大版九年级数学上册
第五章 投影与视图
小结与复习
1.视图： 注意三视图的画法和三视图还原物体的形状. 2.投影： 平行投影中形成影子的光线是平行的，可以利用平行线的性 质解决有关问题，中心投影是位似变换，可以用相似的性质 解决问题.
视图
【例1】(2011·广州中考)5个棱长为1的正方体组成如图的几
投影 【例2】 (2010·达州中考)已知：如图，AB和DE是直立在地 面上的两根立柱，AB=5 m，某一时刻，AB在阳光下的投影 BC=4 m. (1)请你在图中画出此时DE在 阳光下的投影，并简述画图
步骤；
(2)在测量AB的投影长时，同时测出DE在阳光下的投影长为
6 m，请你计算DE的长.
【思路点拨】
(2010·兰州中考)如图，上体育课，甲、 乙两名同学分别站在C、D的位置时，乙 的影子恰好在甲的影子里边，已知甲， 乙同学相距1米.甲身高1.8米，乙身高 1.5米，则甲的影长是__________米. 【解析】由题意可知△ABC∽△AED, 所以 DE AD 即1.5 AC 1 , 解得AC=6.
北师大版本九年级数学上册第五章投影和视图知识点解析含习题练习
北师大版本九年级数学上册第五章投影和视图知识点解析第01讲_投影与视图知识图谱投影知识精讲投影的定义1.一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影；照射光线叫做投影线；投影所在的平面叫做投影面．2.由平行光线（如太阳光线）形成的投影称为平行投影．3.由同一点发出的光线所形成的投影称为中心投影．4.在物体的平行投影中，投影线垂直于投影面，则该平行投影称为正投影．三点剖析一．考点：投影的定义二．重难点：投影的定义三．易错点：中心投影的光源为点光源，平行投影的光源为阳光；平行投影例题1、平行投影中的光线是（）A.平行的B.聚成一点的C.不平行的D.向四面八方发散的【答案】A 【解析】平行投影中的光线是平行的，如阳光等．例题2、下列说法正确的是（）A.物体在阳光下的投影只与物体的高度有关B.小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长C.物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化D.物体在阳光照射下，影子的长度和方向都是固定不变的【答案】C【解析】平行投影的特点：在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻的同一物体在太阳光下的影子的大小也在变化．例题3、例已知：如图，AB 和DE 是直立在地面上的两根立柱，5AB m =，某一时刻，AB 在阳光下的投影4BC m =．（1）图中画出此时DE 在阳光下的投影；（2）AB 的投影长时，同时测出DE 在阳光下的投影长为6m ，请你计算DE 的长．【答案】（1）如图所示；（2）7.5m 【解析】（1）根据已知连接AC ，过点D 作DF AC ，即可得出EF 就是DE 的投影；（2）利用ABC DEF ∆∆ AB BC DE EF ∴=5AB m = ，4BC m =，6EF m =7.5DE m ∴=随练1、下列说法错误的是（）A.两人在太阳光下行走，同一时刻他们的身高与影长的比相等B.两人在同一灯光下行走，同一时刻他们的身高与其影长不一定相等C.一人在同乙灯光下不同地点的影长不一定相同D.一人在不同时间的阳光下同一地点的影长相等【答案】D【解析】暂无解析随练2、请指出下列小明的影子，平行投影的是__________，中心投影是__________.①一个晴天的上午，小明身后的影子；②一个晴天的中午，小明脚下的影子；③夜晚，小明在路灯下的影子；④小明在幻灯机前经过时投在屏幕上的影子【答案】①②；③④【解析】根据中心投影和平行投影的性质，中心投影的光源为灯光，平行投影的光源为阳光与月亮．随练3、某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB 的影长AC 为12m ，并测出此时太阳光线与地面成30 夹角．（1）求出树高AB ；（2）因水土流失，此时树AB 沿太阳光线方向倒下，在倾倒过程中，树影长度发上了变化，假设太阳光线与地面夹角保持不变，求树的最大影长．【答案】（1）；（2）【解析】（1）3tan 3012)3AB AC m ==⨯=（2）如图2，112sin 45)2B N AN AB m ====11tan 60)NC NB m === ，11AC AN NC =+=+当树与地面成60 角时影长最大2AC ，222AC AB ==随练4、如图是两根标杆在地面上的影子，根据这些投影，在灯光下的影子是（）A.①和②B.②和④C.③和④D.②和③【答案】D【解析】根据物体的顶端和影子顶端的连线必经过光源从而可判断出答案.随练5、如图，小明和小燕在院子里玩捉迷藏游戏，院子里有三堵墙，现在小明站在O点，小燕如果不想被小明看到，则不应该站的区域是（）A.（1）B.（2）C.（3）D.（4）【答案】C【解析】∵（1）、（2）、（4）区域均为视力盲区∴站在（1）、（2）、（4）区域均不会被看见，而（3）区在视力范围内∴只要不站在（3）区就不会被看见．中心投影例题1、物体在光线的照射下，会在地面或墙壁上留下它的影子，这种现象就是__________现象，投影现象中，由阳光形成的影子是__________投影，由灯光形成的影子是__________投影，海滩上游人的影子是__________投影，晚上路旁栏杆的影子是__________投影．【答案】投影；平行；中心；平行；中心【解析】根据平行投影和中心投影的定义作答即可．例题2、四个直立在地面上的字母广告牌在不同情况下，在地面上的投影（阴影部分）效果如图．则在字母L、K、C的投影中，与字母N属同一种投影的有（）A.L、KB.CC.KD.L、K、C【答案】A【解析】根据平行投影和中心投影的特点和规律．“L”、“K”与“N”属中心投影．例题3、如图，我们常用“y随x的增大而增大”来表示两个变量之间的变化关系．有这样一个情境：如图，小王从点A经过路灯C的正下方沿直线走到点B，他与路灯C的距离y随他与点A之间的距离x的变化而变化．下列函数中y与x之间的变化关系，最有可能与上述情境类似的是（）y x=+A.y x=B.3C.3y x = D.()233y x =-+【答案】D【解析】从A 到路灯的正下方前他与路灯的距离逐渐减少，经过路灯后它与路灯的距离逐渐增加.随练1、如图，夜晚小亮从点A 经过路灯C 的正下方沿直线走到点B ，他的影长y 随他与点A 之间的距离x 的变化而变化，那么表示y 与x 之间的函数关系的图像大致是（）A.B.C.D.【答案】A【解析】设身高GE h =，1CF =，AF a=当x a ≤时，OEG OFC∆∆ OE GE OF CF ∴=，即y h a x l =-h hay x l l∴=-+a 、h l 、均为常数∴这个函数图像是一次函数图像影长将随着离灯光越来越近而越来越短，到灯下的时候，将是一个点，进而随着离灯光的越来越远而影长将变大．正投影例题1、Rt ABC ∆斜边在平面α上，则ABC ∆在平面α的正投影（）A.一定不是钝角三角形B.一定不是直角三角形C.一定不是锐角三角形D.一定是三角形【答案】C【解析】当三角形所在的平面与平面α垂直时，三角形在平面上的正投影是一条线段；当三角形所在的平面与平面不垂直时，投影形成钝角三角形；当三角形在平面上时，形成投影是直角三角形.例题2、一根笔直的小木棒（记为线段AB ），它的正投影为线段CD ，则下列各式中一定成立的是（）A.AB CD =B.AB CD ≤C.AB CD >D.AB CD≥【答案】D【解析】根据正投影的定义，当AB 与投影面平行时，AB CD =；当AB 与投影面不平行时，AB CD >.视图知识精讲一．视图当我们从某一角度观察一个物体时，所看到的图像叫做物体的一个视图．视图也可以看做物体在某一角度的光线下的投影．二．常见立体图的三视图如图，我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行投影：在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．三．三视图的做法：1.主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽；主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．2.看得见部分的轮廓线画成实线；3.看不见部分的轮廓线画成虚线.一个投射面水平放置，叫做水平投射面，投射到这个面内的图形叫做俯视图；一个投射面放置在正前方，叫直立投射面，投射到此平面内的图形叫做主视图；和水平投射面、直立投射面都垂直的投射面叫做侧立投射面，通常把这个平面放在直立投射面的右面，投射到这个平面内的图形叫做左视图；三点剖析一．考点：立体图形三视图二．重难点：立体图形三视图及由三视图求解立体图形三．易错点：1.画三视图时看不见的线应该用虚线；2.利用三视图确定小立方体的个数立体图形的三视图例题1、下列几何体的主视图、左视图、俯视图的图形完全相同的是（）A.三棱锥B.长方体C.三棱柱D.球体【答案】D【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图．例题2、如图是一个底面为正三角形的直三棱柱，则这个几何体的主视图是（）A.B.C.D.【答案】C【解析】从正面看是两个矩形，矩形的公共边是虚线，例题3、下面四个立体图形，从正面、左面、上面观察都不可能看到长方形的是（）A. B. C. D.【答案】C【解析】A、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误；B、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；C、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，从正面、左面、上面观察都不可能看到长方形，故本选项正确；D、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误．例题4、如图是一个由若干个正方形搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是：________________．【答案】①②③【解析】综合左视图跟主视图：从正面看，第一行第一列有3个正方形，第一行第二列有1个或第二行第2列有一个或都有一个.第二行第1列有2个正方体.随练1、如图①，这是一个正方体毛坯，将其沿一组对面的对角线切去一半，得到一个工件如图②，对于这个工件，左视图、俯视图正确的一组是（）①②a b c dA.a，bB.b，dC.a，cD.a，d【答案】D【解析】左视图、俯视图是分别从物体的侧面和上面看所得到的图形．由三视图求解立体图形例题1、若一个几何体的主视图、左视图、俯视图都是正方形，则这个几何体是（）A.正方体B.圆锥C.圆柱D.球【答案】A【解析】∵主视图和左视图都是正方形，∴此几何体为柱体，∵俯视图是一个正方形，∴此几何体为正方体．例题2、如图是由一些相同的小正方体构成的立体图形的三种视图．那么构成这个立体图形的正方体有多少个小立方块（）A.4个B.5个C.6个D.7个【答案】【解析】根据图形可得：最底层有4个小立方块，第二层有1个小立方块，所以构成这个立体图形的小立方块有5个．例题3、如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A.60πB.70πC.90πD.160π【答案】B 【解析】观察三视图发现该几何体为空心圆柱，其内圆半径为3，外圆半径为4，高为10，所以其体积为22104370πππ⨯-=（），例题4、由一些大小相同的小正方体组成的简单几何体的主视图和俯视图．（如图）（1）请你画出这个几何体的一种左视图；（2）若组成这个几何体的小正方体的块数为n ，请你写出n 的所有可能值．【答案】（1）见解析；（2）8n =，9，10，11．【解析】（1）左视图有以下5种情形：（2）8n =，9，10，11．随练1、从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，得到的几何体如图所示，则该几何体的左视图正确的是（）A. B. C. D.【答案】C【解析】如图所示：∵从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，∴该几何体的左视图为：．随练2、如图所示的是某几何体的三视图，则该几何体的形状是（）A.长方形B.三棱柱C.圆柱D.正方体【答案】C 【解析】根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆可判断出这个几何体应该是圆柱．随练3、如图是由一些相同的小正方体组成的几何体的三视图，则组成该几何体的小正方体的个数最少为（）A.7个B.8个C.9个D.10个【答案】C 【解析】由俯视图可得底面有一排有6个小正方体；从主视图看，第二层最少有2个正方体，第3层最少有一个小正方体，组成该几何体的小正方体的个数为9个．随练4、如图是一个几何体的三视图，则这个几何体的侧面积是（）A.πB.9πC.18πD.27π【答案】C 【解析】根据三视图可得：这个几何体为圆锥，∵直径为6，圆锥母线长为6，∴侧面积66218ππ=⨯⨯÷=；随练5、如右图，是一个由若干个小正方体搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是___________．【答案】①②③【解析】根据几何的主视图和左视图即可判断．拓展1、给下列几种关于投影的说法，正确的是（）A.矩形的平行投影一定是矩形B.平行直线的平行投影仍是平行直线C.垂直于投影面的直线或线段的正投影是点D.中心投影的投影线是互相平行的【答案】C【解析】矩形的平行投影可能是平行四边形，也可能是线段；平行直线的平行投影可能是平行直线，也可能重合；垂直于投影面的直线或线段的正投影是点；中心投影的投影线是相交于一点的．2、李华的弟弟拿着一个菱形木框在阳光下玩，李华发现菱形木框在阳光照射下，在地面上形成了各种图形的阴影，但以下一种图形始终没有出现，没有出现的图形是（）A.B.C. D.【答案】D【解析】根据平行四边形投影的特点，在同一时刻不同物体的物高和影长成比例，所以不可能是梯形．3、如图，一根直立于水平地面上的木杆AB 在灯光下形成影子，当木杆绕点A 按逆时针方向旋转直至到达地面时，影子的长度发生变化．设AB 垂直于地面时的影长为AC （假定AC AB >）的最大值为m ，最小值为n ，那么下列结论：①m AC >；②m AC =；③n AB =；④影子的长度先增大后减小．其中，正确结论的序号是．【答案】①③④【解析】当木杆绕点A 按逆时针方向旋转时，如图所示当AB 与光线BC 垂直时，m 最大，则m AC >，①成立；最小值为AB 与底面重合，故n AB =；由上可知，影子的长度先增大后减小．4、如图，小军、小珠之间的距离为2.7m ，他们在同一盏路灯下的影长分别为1.8m ，1.5m ，已知小军、小珠的身高分别为1.8m ，1.5m ，则路灯的高为_________m ．【答案】3【解析】如图，∵CD ∥AB ∥MN ，∴△ABE ∽△CDE ，△ABF ∽△MNF ，∴CD DE =AB BE ，FN MN =FB AB ，即1.8 1.8=AB 1.8+BD ， 1.5 1.5=AB 1.5+2.7-BD，解得：AB=3m5、如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向上远移时，圆形阴影的大小的变化情况是（）A.越来越小B.越来越大C.大小不变D.不能确定【答案】A【解析】灯光下，涉及中心投影，根据中心投影的特点灯光下影子与物体离灯源距离有关，此距离越大，影子才越小．6、如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A.变长3.5mB.变长2.5mC.变短3.5mD.变短2.5m【答案】C【解析】设小明在A处时影长为x，AO长为a，B处时影长为y．∵AC∥OP，BD∥OP，∴△ACM∽△OPM，△BDN∽△OPN，∴AC MAOP MO=，BD BNOP ON=，则1.68xx a=+，∴14x a=；1.6148yy a= +-，∴1 3.54y a=-，∴ 3.5x y-=，故变短了3.5米．7、如图所示零件的左视图是（）A.B.C.D.【答案】D【解析】零件的左视图是两个竖叠的矩形．中间有2条横着的虚线8、如图是由一些相同的小正方体构成的立体图形的三种视图，那么构成这个立体图形的小正方体有（）A.4个B.5个C.6个D.7个【答案】B【解析】由俯视图易得最底层有4个正方体，第二层有1个正方体，那么共有4+1=5个正方体组成．故选B．9、如图所示的几何体是由五个小正方体组合而成的，它的左视图是（）A. B. C. D.【答案】A【解析】从左边看第一层是两个小正方形，第二层左边一个小正方形，10、与如图所示的三视图对应的几何体是（）A.B.C.D.【答案】B【解析】根据主视图、左视图、俯视图判断即可得到.11、一张桌子上摆放有若干个大小、形状完全相同的碟子，现从三个方向看，其三种视图如图所示，则这张桌子上碟子的总数为（）A.11B.12C.13D.14【答案】B【解析】由俯视图可得：碟子共有3摞，由几何体的主视图和左视图，可得每摞碟子的个数，如下图所示：故这张桌子上碟子的个数为3+4+5=12个。
九年级数学上册5投影与视图小结与复习课件(新版)北师大版
【解析】所要画出的乙木杆的影子与甲木杆形成的影子是同 一时刻，根据同一时刻两物体的高度比等于其影长的比，同时， 在同一时刻太阳光线是互相平行的，平行移动乙杆，使乙杆顶端 的影长恰好抵达墙角．
解：(1)如图①，过E点作直线DD′的平行线，交AD′所在直 线于E′，则BE′为乙木杆的影子．
(2) 平 移 由 乙 杆 、 乙 杆 的 影 子 和 太 阳 光 线 所 构 成 的 图 形 ( 即 △BEE′)，直到其影子的顶端E′抵达墙角(如图②)．
方法总结 平时要多注意积累常见的几何体的三视图，并进行适当
的分类．如视图可能是圆的有球、圆柱、圆锥等，可能是三 角形的有圆锥、棱锥，可能是长方形的有长方体、圆柱等．
针对训练
4. 如图，是一个带有方形空洞和 圆形空洞的儿童玩具，如果用下列几 何体作为塞子，那么既可以堵住方形 空洞，又可以堵住圆形空洞的几何体 是（ B ）
二、平行投影和中心投影的区别 已知两棵小树在同一时刻的影子，你如何确定影子是在太阳
光线下还是在灯光的光线下形成的.
平行投影
中心投影
三、视图 三视图是 主视图 、 俯视图 、 左视图
Байду номын сангаас
的统称．
三视图位置有规定，主视图要在 左上方 ，它的下方应
是 俯视图
， 左视图
坐落在右边．
三视图的对应规律
主视图和俯视图 长对正 ；主视图和左视图 高平齐 ；
A．
B．
C．
D．
【解析】圆柱从上边看是一个圆，从正面看是一个正方 形，既可以堵住方形空洞，又可以堵住圆形空洞， 故选B．
考点五 由三视图确定立方体的个数
例5 由一些大小相同的小正方体组成的几何体三视图如 图所示，那么，组成这个几何体的小正方体的个数是( )
北师大版九年级数学上册第五章 投影与视图(复习小结)
故答案为 3m．
10．在数学活动课上，老师带领数学小组测量大树 AB 的高度．如图，数学小组发现大树 离教学楼 5 m，大树的影子有一部分落在地面上，还有一部分落在教学楼的墙上，墙上的 影子 CD 长为 2 m，已知此时高 1.4 m 的竹竿在水平地面上的影子长 1 m，那么这棵大树 高________m．
， ， C C CAB CPO
， CAB ∽ CPO
，即 ，解得 m， AB PO AC PC
3 PO 4 46
PO 30 15 7.5 42
路灯高 PO的长是7.5m，
故选：C．
6．几个相同的正方体叠合在一起，该组合体的主视图与俯视图如图所示，那么组合体中 下正方体的个数最少有 _____个．
8．如图是一个“粮仓”从三个不同的方向看到的视图，则这个几何体的体积是_________ （答案保留 π ）
【答案】 45
【分析】根据三视图可知，这个几何体的上部分是一个圆锥，下部分是一个圆柱，据此
求解即可．
【详解】解：由题意得这个几何体的上部分是一个高为 7-4=3，底面圆直径为 6 的圆锥， 下部分是一个底面圆直径为 6，高为 4 的圆柱，
【答案】8 【分析】由所给视图可得此几何体有 3 列，3 行，2 层，分别找到第二层的最少个数，加 上第一层的正方体的个数即为所求答案． 【详解】解：第一层有 1+2+3＝6 个正方体，第二层最少有 2 个正方体，所以这个几何体 最少有 6+2＝8 个正方体组成． 故答案为：8．
7．用相同的小立方体搭一个几何体，从正面、上面看到的形状图如图所示，从上面看到 的形状图中小正方形的字母表示在该位置上小立方体的个数，那么这样的几何体最多由 _____几个小立方体搭成，最少由 _____几个小立方体搭成．
北师大版九年级上册数学第五章投影与视图-知识点总结含中考真题试题解析
北师大版九年级上册数学第五章投影与视图☞解读考点知识点名师点晴投影1．投影的定义知道什么是物体的投影．2．平行投影知道什么是平行投影．3．中心投影知道什么是平行投影．视图4．物体的三视图知道主视图、俯视图、左视图，并能准确判断三种视图．☞2年中考【2015年题组】1．（2015北海）一个几何体的三视图如图所示，则这个几何体是（）A．圆柱B．圆锥C．球D．以上都不正确【答案】A．【解析】试题分析：由于主视图和左视图为长方形可得此几何体为柱体，由俯视图为圆可得为圆柱体．故选A．考点：由三视图判断几何体．2．（2015南宁）如图是由四个大小相同的正方体组成的几何体，那么它的主视图是（）A．B．C．D．【答案】B．考点：简单组合体的三视图．3．（2015柳州）如图是小李书桌上放的一本书，则这本书的俯视图是（）A．B．C．D．【答案】A．【解析】试题分析：根据俯视图的概念可知，几何体的俯视图是A图形，故选A．考点：简单几何体的三视图．4．（2015桂林）下列四个物体的俯视图与右边给出视图一致的是（）A．B．C．D．【答案】C．【解析】试题分析：几何体的俯视图为，故选C．考点：由三视图判断几何体．5．（2015梧州）如图是一个圆锥，下列平面图形既不是它的三视图，也不是它的侧面展开图的是（）A．B．C．D．【答案】D．考点：1．几何体的展开图；2．简单几何体的三视图．6．（2015扬州）如图所示的物体的左视图为（）A．B．C．D．【答案】A．【解析】试题分析：从左面看易得第一层有1个矩形，第二层最左边有一个正方形．故选A．考点：简单组合体的三视图．7．（2015攀枝花）如图所示的几何体为圆台，其俯视图正确的是（）A．B．C．D．【答案】C．考点：简单几何体的三视图．8．（2015达州）一个几何体由大小相同的小方块搭成，从上面看到的几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，则从正面看到几何体的形状图是（）A．B．C．D．【答案】D．【解析】试题分析：根据所给出的图形和数字可得：主视图有3列，每列小正方形数目分别为3，2，3，则符合题意的是D；故选D．考点：1．由三视图判断几何体；2．作图-三视图．9．（2015德阳）某商品的外包装盒的三视图如图所示，则这个包装盒的体积是（）A．200πcm3B．500πcm3C．1000πcm3D．2000πcm3【答案】B．考点：由三视图判断几何体．10．（2015南充）如图是某工厂要设计生产的正六棱柱形密封罐的立体图形，它的主视图是（）A．B．C．D．【答案】A．【解析】试题分析：根据主视图的定义，可得它的主视图为：，故选A．考点：简单几何体的三视图．11．（2015襄阳）由若干个相同的小正方体组合而成的一个几何体的三视图如图所示，则组成这个几何体的小正方体的个数是（）A．4B．5C．6D．9【答案】A．考点：由三视图判断几何体．12．（2015齐齐哈尔）如图，由一些完全相同的小正方体搭成的几何体的俯视图和左视图，组成这个几何体的小正方体的个数是（）A．5或6或7B．6或7C．6或7或8D．7或8或9【答案】C．【解析】试题分析：根据几何体的左视图，可得这个几何体共有3层，从俯视图可以可以看出最底层的个数是4个，（1）当第一层有1个小正方体，第二层有1个小正方体时，组成这个几何体的小正方体的个数是：1+1+4=6（个）；（2）当第一层有1个小正方体，第二层有2个小正方体时，或当第一层有2个小正方体，第二层有1个小正方体时，组成这个几何体的小正方体的个数是：1+2+4=7（个）；（3）当第一层有2个小正方体，第二层有2个小正方体时，组成这个几何体的小正方体的个数是：2+2+4=8（个）．综上，可得组成这个几何体的小正方体的个数是6或7或8．故选C．考点：由三视图判断几何体．13．（2015连云港）如图是一个几何体的三视图，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为．【答案】8π．考点：1．由三视图判断几何体；2．几何体的展开图．14．（2015随州）如图是一个长方体的三视图（单位：cm），根据图中数据计算这个长方体的体积是cm3．【答案】24．【解析】试题分析：该几何体的主视图以及左视图都是相同的矩形，俯视图也为一个矩形，可确定这个几何体是一个长方体，依题意可求出该几何体的体积为3×2×4=24cm3．故答案为：24．考点：由三视图判断几何体．15．（2015牡丹江）由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是个．【答案】7．【解析】试题分析：根据题意得：，则搭成该几何体的小正方体最多是1+1+1+2+2=7（个）．故答案为：7．考点：由三视图判断几何体．16．（2015西宁）写出一个在三视图中俯视图与主视图完全相同的几何体．【答案】球或正方体（答案不唯一）．考点：1．简单几何体的三视图；2．开放型．17．（2015青岛）如图，在一次数学活动课上，张明用17个边长为1的小正方形搭成了一个几何体，然后他请王亮用其他同样的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体（不改变张明所搭几何体的形状），那么王亮至少还需要个小立方体，王亮所搭几何体的表面积为．【答案】19，48．【解析】试题分析∵亮所搭几何体恰好可以和张明所搭几何体拼成一个无缝隙的大长方体，∴该长方体需要小立方体4×23=36个，∵张明用17个边长为1的小正方形搭成了一个几何体，∴王亮至少还需36﹣17=19个小立方体，表面积为：2×（9+7+8）=48，故答案为：19，48．考点：由三视图判断几何体．三、解答题18．（2015镇江）某兴趣小组开展课外活动．如图，A，B两地相距12米，小明从点A出发沿AB方向匀速前进，2秒后到达点D，此时他（CD）在某一灯光下的影长为AD，继续按原速行走2秒到达点F，此时他在同一灯光下的影子仍落在其身后，并测得这个影长为1.2米，然后他将速度提高到原来的1.5倍，再行走2秒到达点H，此时他（GH）在同一灯光下的影长为BH（点C，E，G在一条直线上）．（1）请在图中画出光源O点的位置，并画出他位于点F时在这个灯光下的影长FM（不写画法）；（2）求小明原来的速度．【答案】（1）作图见试题解析；（2）1.5m/s．试题解析：（1）如图，（2）设小明原来的速度为xm/s，则CE=2xm，AM=AF﹣MF=（4x﹣1.2）m，EG=2×1.5x=3xm，BM=AB﹣AM=12﹣（4x﹣1.2）=13.2﹣4x，∵点C，E，G在一条直线上，CG∥AB，∴△OCE∽△OAM，△OEG∽△OMB，∴CE OEAM OM=，EG OEBM OM=，∴CE EGAM BM=，即234 1.213.24x xx x=--，解得x=1.5，经检验x=1.5为方程的解，∴小明原来的速度为1.5m/s．答：小明原来的速度为1.5m/s．考点：1．相似三角形的应用；2．中心投影．19．（2015兰州）如图，在一面与地面垂直的围墙的同侧有一根高10米的旗杆AB和一根高度未知的电线杆CD，它们都与地面垂直，为了测得电线杆的高度，一个小组的同学进行了如下测量：某一时刻，在太阳光照射下，旗杆落在围墙上的影子EF的长度为2米，落在地面上的影子BF的长为10米，而电线杆落在围墙上的影子GH的长度为3米，落在地面上的影子DH的长为5米，依据这些数据，该小组的同学计算出了电线杆的高度．（1）该小组的同学在这里利用的是投影的有关知识进行计算的；（2）试计算出电线杆的高度，并写出计算的过程．【答案】（1）平行；（2）7．考点：1．相似三角形的应用；2．平行投影．20．（2015宁德）图（1）是一个蒙古包的照片，这个蒙古包可以近似看成是圆锥和圆柱组成的几何体，如图（2）所示．（1）请画出这个几何体的俯视图；（2）图（3）是这个几何体的正面示意图，已知蒙古包的顶部离地面的高度EO=6米，圆柱1=4米，底面圆的直径BC=8米，求∠EAO的度数（结果精确到0.1°）．部分的高OO1【答案】（1）答案见试题解析；（2）26.6°．（2）连接EO 1，如图所示，∵EO 1=6米，OO 1=4米，∴EO =EO 1﹣OO 1=6﹣4=2米，∵AD =BC =8米，∴OA =OD =4米，在Rt △AOE 中，tan ∠EAO =2142EO OA ==，则∠EAO ≈26.6°．考点：1．圆锥的计算；2．圆柱的计算；3．作图-三视图．【2014年题组】1．（2014·绍兴）由5个相同的立方体搭成的几何体如图所示，则它的主视图是（）A．B．C．D．【答案】B．考点：简单组合体的三视图．2．（2014·吉林）用4个完全相同的小正方体组成如图所示的立方体图形，它的俯视图是（）A．B．C．D．【答案】A【解析】试题分析：从上面看可得到一个有2个小正方形组成的长方形．故选A．考点：三视图3．（2014·衡阳）左图所示的图形是由七个完全相同的小正方体组成的立体图形，则下面四个平面图形中不是这个立体图形的三视图的是（）【答案】B．【解析】试卷分析：针对三视图的概念，把右图的三视图画出来对号入座即可知B选项不是这个立体图形的三视图．故选B．考点：简单几何体的三视图．4．（2014·十堰）在下面的四个几何体中，左视图与主视图不相同的几何体是（）A．B ．C ．D．正方体长方体球圆锥【答案】B．考点：简单几何体的三视图．5．（2014·宁夏）如图是一个几何体的三视图，则这个几何体的侧面积是（）2cm B．2cm C．26cm πD．23cm π【答案】A．【解析】试题分析：俯视图为圆的只有圆锥，圆柱，球，根据主视图和左视图都是三角形可得到此几何体为圆锥，那么侧面积=底面周长×母线长÷2．因此,∵半径为1cm ，高为3cm ，∴根据勾cm ．∴侧面积=()2112r l 21cm 22ππ⋅⋅=⨯⨯．故选A．考点：1．由三视图判断几何体；2．圆锥的计算国3．勾股定理．6．（2014·湖州）如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是【答案】3．【解析】试题分析：从上面看三个正方形组成的矩形,矩形的面积为1×3=3．考点：简单组合体的三视图。

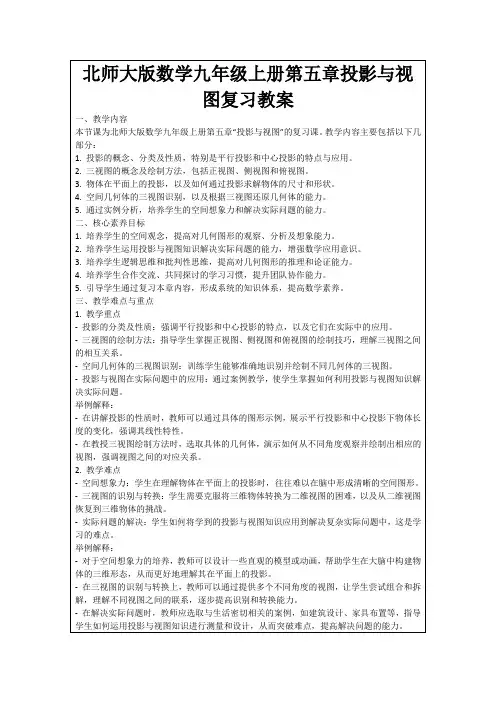

北师大版数学九年级上册第五章投影与视图复习教案
-投影与视图在实际问题中的应用：通过案例教学，使学生掌握如何利用投影与视图知识解决实际问题。
举例解释：
-在讲解投影的性质时，教师可以通过具体的图形示例，展示平行投影和中心投影下物体长度的变化，强调其线性特性。
-在教授三视图绘制方法时，选取具体的几何体，演示如何从不同角度观察并绘制出相应的视图，强调视图之间的对应关系。
2.引导与启发：在讨论过程中，我将作为一个引导者，帮助学生发现问题、分析问题并解决问题。我会提出一些开放性的问题来启发他们的思考。
3.成果分享：每个小组将选择一名代表来分享他们的讨论成果。这些成果将被记录在黑板上或投影仪上，以便全班都能看到。
（五）总结回顾（用时5分钟）
今天的学习，我们回顾了投影与视图的基本概念、重要性和应用。通过实践活动和小组讨论，我们加深了对这些知识点的理解。我希望大家能够掌握这些知识点，并在日常生活中灵活运用。最后，如果有任何疑问或不明白的地方，请随时向我提问。
4.空间几何体的三视图识别，以及根据三视图还原几何体的能力。
5.通过实例分析，培养学生的空间想象力和解决实际问题的能力。
二、核心素养目标
1.培养学生的空间观念，提高对几何图形的观察、分析及想象能力。
2.培养学生运用投影与视图知识解决实际问题的能力，增强数学应用意识。
3.培养学生逻辑思维和批判性思维，提高对几何图形的推理和论证能力。
1.理论介绍：首先，我们要回顾投影与视图的基本概念。投影是物体在光线照射下在平面上的影子，它帮助我们理解三维物体的二维表达。视图则是从不同角度观察物体所得到的图形，包括正视图、侧视图和俯视图，它们在工程设计中尤为重要。
2.案例分析：接下来，我们来看一个具体的案例。这个案例展示了如何通过三视图来理解一个复杂几何体的结构，以及如何将视图应用于建筑设计中。
第五章 投影与视图 复习课课件 北师大版九年级上册数学(19张PPT)
预习导学
激趣导入
在这个信息技术发达的时代，多媒体教室已成为必不可少 的教学工具，而构成多媒体教室最主要的设备就是投影仪.多媒 体液晶投影仪是整个多媒体演示教室中最重要的也是最昂贵的 设备，它连接着计算机系统、所有视频输出系统及数字视频展 示台，把视频、数字信号输出显现在大屏幕上.
预习导学
预习导学
预习导学
3.由两个物体及其投影确定光源的方法:过每一物体的顶端 与其投影的顶端作直线，若这两条直线 平行 ，则光源是太 阳光源(平行光线)；若这两条直线 相交 ，则光源是点光源， 交点 即为点光源所在的位置.
预习导学
4.视图 (1)视图的概念:从正面看到的视图叫 主 视图，反映了 物体的 长 和 高 ；从上面看到的视图叫 俯 视图，反 映了物体的 长 和 宽 ；从左边看到的视图叫 左 视图， 反映了物体的 高 和 宽 . (2)画视图应注意的问题:主视图与俯视图要 长 对正， 主视图与左视图要 高 平齐，左视图与俯视图要 宽 相等.
合作探究
中心投影 2.圆桌正上方的灯泡(看作一个点)发出的光线照射桌面后， 在地面上形成了阴影(如图).已知桌面的直径1.2米，桌面距离地 面1米.若灯泡距离地面3米，则地面上阴影部分的面积为( B ) A.0.36π平方米 B.0.81π平方米 C.究
方法归纳交流 在灯光下，离点光源近的物体它的影子短， 离点光源远的物体它的影子长，当白炽灯向上移时，阴影会逐 渐变小；常用图形相似构建比例关系求解相关问题.
核心梳理 1.平行投影. (1)平行投影的概念:物体在光线照射下，会在地面或墙壁 上留下它的影子，这就是 投影 ；太阳光线可看作平行的， 像这样的光线照射到物体上，所形成的投影即为 平行 投影.
预习导学
(2)平行投影的性质:在太阳光下，不同物体在同一时刻， 物体、太阳光与其影子组成的三角形是 相似 的，即物体的 物高与影长成 正 比例，物体与影子上的对应点的连线互相 平行 ；在不同时刻，同一物体的影长的方向和大小均 在改 变 ，一天中物体在阳光下的影子的变化方向是西→ 西北 → 北 → 东北 →东，其长度是上午越来越 短 ，正午 最短，下午越来越 长 .
北师大版九年级上册数学 第五章 投影与视图 复习 (共29张PPT)
回顾与思考
课前准备 构建知识框架
一、选择题： 1．下列命题正确的是【 C 】 A、三视图是中心投影 B、正方体的主视图一定是正方形 C、球的三视图均是半径相等的圆 D、阳光从矩形窗子里照射到地面上得到的光
区仍是矩形
2．平行投影中的光线是【 A 】
A、平行的
B、聚成一点的
C、不平行的 D、向四面八方发散的
A组：1、如图是一个几何体的实物图，则其主视图是 （）
A
B
C
D
2、小华为了测量所住楼房的高度，他请来同学帮忙， 测量了同一时刻他自己的影长和楼房的影长分别是 0.5米和15米，已知小华的身高为1.6米，那么他所住 的楼房的高度为______米
B组：3、画出下列几何体的三种视图。
C组：4、如图所示，这是圆桌正上方的灯泡（看 作一个点）发出的光线照射桌面后，在地面上 形成阴影（圆形）的示意图.
9、与一盏路灯相对，有一玻璃幕墙，幕墙 前面的地面上有一盆花和一棵树。 晚上，幕墙反射路灯灯光形成了那盆花的
影子(如图所示)，树影 P是路灯灯光形成
的。你能确定此时路灯光源的位置吗？
10、如图，粗线表示嵌在玻璃正方体内的一根 铁丝，请画出该正方体的三视图：
主视图 左视图
俯视图
11、下面是一天中四个不同时刻两座建筑物的影子， 将它们按时间先后顺序进行排列为
7、小亮在上午8时、9时30分、10时、12时四次
到室外的阳光下观察向日葵的头茎随太阳转动
的情况，无意之中，他发现这四个时刻向日葵
影子的长度各不相同，那么影子最长的时刻为
【】
A.上午12时
B.上午10时
C.上午9时30分 D.上午8时
8、对同一建筑物，相同时刻在太阳光下的影子 冬天比夏天【 】 A.短 B.长 C.看具体时间 D.无法比较
2024年北师大版九年级上册教学第五章 投影与视图投影
第1课时中心投影课时目标1.通过实例了解投影、中心投影的概念.2.在具体操作活动中,初步感受在点光源下物体影子的变化情况;在具体情境中了解在点光源下影响物体影子长度的一些因素;会进行中心投影的有关画图.3.通过相互间的合作与交流,进一步发展学生合作交流的能力和数学表达能力.学习重点中心投影的概念及相关画图.学习难点根据物体的影子找光源.课时活动设计情境引入成影现象调查(提前一周布置)以4人合作小组为单位,开展调查活动.(1)让学生尽可能多收集生活中各类成影现象(用电子图片形式呈现).(2)小组长整理所收集的图片(如图),统一规格要求,交给数学教师.要求学生通过观察真实成影现象(包括生活中观察的成影、视频看到的成影现象、上网调查的成影问题等),得到有关成影图片资源,收集的资源尽量多样化.在必要的情况下,教师可以对学生选择调查对象方面给予一定的指导,使调查更有实效性.小结:物体在光线的照射下,会在地面或其他平面上留下它的影子,这就是投影现象.影子所在的平面称为投影面.设计意图:通过调查活动,指导学生利用现有手段获取有效信息,培养学生善于观察生活、乐于探索研究的学习品质及与他人合作交流的意识;而在本节课和下节课的学习活动中,学生通过对他们自己收集且感兴趣的问题展开学习,将极大地激发学生学习的积极性与主动性,提高教学的实效性.做一做取一些长短不等的小棒和三角形、矩形纸片,用手电筒(或台灯)等去照射这些小棒和纸片,观察它们的影子.(1)固定手电筒(或台灯),改变小棒或纸片的摆放位置和方向,它们的影子分别发生了什么变化?(2)固定小棒或纸片,改变手电筒(或台灯)的摆放位置和方向,它们的影子分别发生了什么变化?小结:手电筒、路灯和台灯的光线可以看成是从一个点发出的,这样的光线所形成的投影称为中心投影.设计意图:通过具体操作,使学生体会在点光源下物体影子的变化情况.在此基础上,引出中心投影的概念.典例精讲结合中心投影的特点,完成确定点光源方法的学习.例确定图中路灯灯泡所在的位置.教师:结合你们刚才对中心投影的理解,请在图中尝试找一下灯泡的位置.学生:动手探究.教师:走入学生巡视,捕捉教学资源,进行教学指导.根据学生反应情况,教师选择下列方式进行过程性点拨.1.在同一灯光下,物体的影子与物体上对应点的连线过灯泡所在的位置吗?2.如何找物体与影子上的对应点?3.找一对对应点可以确定灯泡的位置吗?4.能够找到灯泡位置的同学,请思考你确定灯泡位置的原理和刚才的具体操作步骤并尝试在图旁边写下来.根据学生反应的情况,教师使用实物投影展示,对下列情境进行过程性打断纠错.1.找错对应点.2.所画光线不进行适当延长,没有相交.3.所画光线不考虑实际背景,画入了地平线以下.4.找到灯泡位置,未用字母表示.待绝大多数学生正确完成灯泡位置的确定,大部分学生在思考原理及步骤,部分学生开始书写原理及步骤(确保学生有资源可以交流),教师适时打断,引导学生讨论确定灯泡位置方法的原理和具体操作的步骤,并要求小组派代表进行汇总发言(确保学生真正参与交流),使全班同学掌握作图原理及操作步骤,明确对应点的正确找取是确定灯泡位置的关键.注意事项:教师要注意欲速则不达,放手让学生进行探究,当出现较严重的知识性问题或较多学生出现错误时,再适时进行过程性的纠错和点拨,留更多的知识点、能力点让学生在探究和合作交流中得以自我发现学习.教师板书正确答案.解:如图,过一根木杆的顶端及其影子的顶端画一条直线,再过另一根木杆的顶端及其影子的顶端画一条直线,两线相交于点O.点O就是路灯灯泡所在的位置.设计意图:通过独立探究、合作交流,使学生对中心投影有更加深入的认识,并能够应用原理解决实际问题.议一议如图,一个广场中央有一盏路灯.(1)高矮相同的两个人在这盏路灯下的影子一定一样长吗?(2)高矮不同的两个人在这盏路灯下的影子有可能一样长吗?那么什么情况下他们的影子一样长呢?请实际试一试,并与同伴交流.解:(1)高矮相同的两个人在这盏路灯下的影子不一定一样长.(2)高矮不同的两个人在这盏路灯下的影子有可能一样长.当他们到这盏路灯的距离一样时,他们的影子一样长.设计意图:让学生了解在点光源下影响物体影子长度的一些因素.巩固训练练习1两棵小树在一盏路灯下的影子如图所示.(1)确定该路灯灯泡所在的位置;(如图点O即为灯泡所在的位置)(2)画出图中表示婷婷影长的线段.(如图线段AB即为婷婷的影长)练习2请同学们在图中画出小红在走向路灯时三个时刻的影子的情况,并思考在中心投影现象中,物体离光源的远近的变化会对影子的长短带来怎样的变化.通过作图,引导学生发现中心投影,物体与光源距离的远近影响投影的长短.设计意图:通过练习1,进一步巩固学生对中心投影特点的认识,熟练找光源的方法;通过练习2,引导学生思考中心投影的各种情况.学生经历实践、探索的过程,既培养了学生的动手实践能力,积累了数学活动经验,又加深了对中心投影的了解.课堂小结谈谈今天的收获是什么?与同伴进行交流.(从数学知识、数学方法和数学思想方面引导学生思考)设计意图:通过开放式小结,使学生自主回顾、总结梳理所学知识,培养学生归纳、概括能力和表达能力.课堂8分钟.1.教材第128页习题5.1第1,2,3题.2.七彩作业.第1课时中心投影1.投影:物体在光的照射下,在地面或其他平面上留下它的影子,就是投影.2.中心投影:从一个点出发的光线所形成的投影称为中心投影.3.例题、练习题.教学反思第2课时平行投影课时目标1.通过背景丰富的实例了解平行投影和正投影的概念.2.通过具体操作活动,初步感受太阳光下物体影子的变化情况;认识太阳光下物体影子的长短与方向的变化规律;能运用平行投影的基本规律解决一些简单问题.3.在具体情境中认识中心投影与平行投影的区别.4.经历操作、观察、分析、抽象、概括、想象、推理、交流等过程,进一步积累数学活动经验,增强动手实践能力,发展空间观念.学习重点通过具体操作和实际观察活动,认识太阳光下物体影子的长短与方向的变化规律;能运用平行投影的基本规律解决一些简单问题;在具体情境中认识中心投影与平行投影的区别.学习难点让学生经历操作与观察、演示与想象、直观与推理等过程,自己归纳总结出有关结论.课时活动设计情境引入太阳光成影现象调查(提前一周布置,利用周末时间完成)以4人合作小组为单位,开展调查活动.活动:取若干长短不等的小棒及三角形、矩形纸片,观察它们在太阳光下的影子.(1)固定投影面,改变小棒或纸片的摆放位置和方向,它们的影子分别发生了什么变化?(2)固定小棒或纸片,改变投影面的摆放位置和方向,它们的影子分别发生了什么变化?小结:太阳光线可以看成平行光线,平行光线所形成的投影称为平行投影.图1,图2表示的都是平行投影,其中图2中的平行光线与投影面垂直,这种投影称为正投影.图1图2注意事项:在体会物体在太阳光下形成的影子随着物体与投影面的相对位置关系的改变而改变时,尤其要让学生观察两类特殊位置时的情形:①小棒或纸片与投影面平行;②光线与投影面垂直.对于①,要让学生观察物体影子的形状和大小的特点(物体与其影子“全等”).对于②,要让学生观察“物体影子的形状和大小”随“物体与投影面的相对位置”变化而变化的规律,如当物体平行于投影面时情况如何,当物体倾斜于投影面时情况如何,当物体垂直于投影面时情况又如何等等.设计意图:通过具体操作,体会物体在太阳光下形成的影子随着物体与投影面的位置关系的改变而改变,在此基础上引出平行投影与正投影的概念.提高学生观察生活的能力以及合作能力.在中心投影的学习后,自然对比中心投影与平行投影的异同,为本节课的学习创设学习氛围,提升本节课的学习效果.议一议1.如图所示的三幅图片是我国北方某地某天上午不同时刻的同一位置拍摄的.(1)在三个不同时刻,同一棵树的影子长度不同,请将它们按拍摄的先后顺序进行排列,并说明你的理由.解:先后顺序为(丙)(乙)(甲).理由:太阳东升西落.在早晨,太阳位于正东方向,此时树的影子较长,影子位于树的正西方向.在上午,随着太阳位置的变化,树的影子的长度逐渐变短,树的影子也由正西方向向正北方向移动.(2)在同一时刻,两棵树影子的长度与它们的高度之间有什么关系?与同伴交流.解:在同一时刻,大树高度与其影长之比等于小树高度与其影长之比.2.教师课前整理太阳光成影现象调查,选择适合学生的资源进行多媒体展示,选1个小组代表结合照片与统计的数据表格对同一时刻.不同高度的物体的影子的长短的情况进行介绍,其他小组同学进行补充,使学生明晰同一时刻,不同高度的物体的影子的长短不相同,物高与影长之间存在“A物高∶A影长=B物高∶B 影长”.教师结合图片,适时引导学生运用相似的知识对原理进行解释.设计意图:通过两个问题的设置,让学生在亲身参与的基础上,进行展示及讨论交流,让学生初步学会本节课的研究内容,在小组讨论的基础上得出两个问题的答案,进一步培养学生探究知识的能力,体会到自主学习的乐趣,为学生以后更好地学习新知奠定基础.学生在探究完教师的问题后,教师出示课前准备的图片,让学生验证变化规律的成因,给学生一个完整的知识结构.典例精讲例某校墙边有甲、乙两根木杆,已知乙木杆的高度为1.5 m.(1)某一时刻甲木杆在阳光下的影子如图所示.你能画出此时乙木杆的影子吗?(2)在图中,当乙木杆移动到什么位置时,其影子刚好不落在墙上?(3)在(2)的情形下,如果此时测得甲、乙木杆的影子长分别为1.24 m和1 m,那么你能求出甲木杆的高度吗?解:(1)如图1,连接DD',过点E作DD'的平行线,交AD'所在的直线于点E'.BE'就是乙木杆的影子.图1图2(2)如图2,平移由乙木杆、乙木杆的影子和太阳光线所构成的图形(即△BEE'),直到乙木杆影子的顶端E'抵达墙根为止.(3)因为△ADD'∽△BEE',所以,ADBE =AD'BE',即AD1.5=1.241.所以,甲木杆的高度为AD=1.5×1.241=1.86(m).设计意图:通过问题(1)深化学生所学知识,发现物体、影子、光线这三者之间,确定其中的两个因素即可确定第三个因素;通过问题(2),让学生学会动态看待投影问题;通过问题(3),使学生能够运用所探究到的知识解决实际问题,借助例题讲解的形式,让学生深入了解并运用上一环节所学的相关知识.巩固训练请完成以下两道题目,并与同伴交流你的方法.1.图中是两棵小树在同一时刻的影子,请在图中画出形成树影的光线.它们是太阳的光线还是灯光的光线?与同伴交流.解:如图即为所作,它们是灯光的光线.2.图中的影子是在太阳光下形成的还是在灯光下形成的?画出同一时刻旗杆的影子(用线段表示),并与同伴交流这样做的理由.解:太阳光下形成的,如图,旗杆的影子为线段AB.理由:过大树的顶端及其影子的顶端作一条直线,再过小树的顶端及其影子的顶端作一条直线,两条直线是平行的,因而是太阳光下形成的影子,过旗杆的顶端作一条与前面所作的两条直线中的任意一条平行的直线,其与地面相交,则以该交点和旗杆的底端为两个端点线段AB即为旗杆的影子.2.如图1,中间是一盏路灯,周围有一圈栏杆,图2,图3表示的是这些栏杆的阴影,但没有画完,请你把图2,图3补充完整.图1图2图3图4图5解:图2是中心投影,图3是平行投影.补充完整的图如图4,图5所示.设计意图:通过活动进一步巩固学生对平行投影和中心投影的认识,能熟练确定投影类型.经历实践探索、交流讨论的过程,培养学生的动手实践能力,积累数学活动经验,掌握投影现象的特点.课堂小结谈谈你的收获是什么?与同伴进行交流.(从数学知识、数学方法和数学思想方面引导学生思考)设计意图:通过开放式小结,使学生自主回顾、总结梳理所学知识,培养学生归纳、概括和表达能力.课堂8分钟.1.必做题:教材第132页习题5.2第1,3题;选做题:教材第133页习题5.2第4题.2.七彩作业.第2课时平行投影投影教学反思。
九年级数学(北师大版 课件)：第五章 投影与视图复习
从侧面看
从正面看
从上面看
例题讲解
观察
例1：如右图所示，是由一些小正方体搭成的几何 体的俯视图，小正方体中的数字表示在该位置的小 正方体的个数。你能画出这个几何体的主视图和左 视图吗？
3 12 4 3
2
观察
思考
主视图
左视图
俯视图
例题讲解
例2、根据前面所学的视图知识，画出图中正六棱 柱的主视图，左视图和俯视图。
A
C
30º
B
8下面的四组图形中，如图所示的圆柱体的三视图的是【 B 】
பைடு நூலகம்
A
主视图 左视图
B
主视图 左视图
俯视图
C
主视图 左视图
俯视图
D
主视图 左视图
俯视图
俯视图
9.补全下列几何体的三视图：
主视图 俯视图
左视图
主视图 俯视图
左视图
10.右图是由一些相同的小正方体构 成的几何体的三视图，则构成这个几 何体的小正方体的个数是【 D 】
两条光线是平行的，因 此它们是太阳光下形成 的.
两光线相交于一点，因 此它们是灯光下形成的 .
平行投影与中心投影的区别与联系
区别
物体与投影面
联系
光线
平行时的投影
平行投影 中心投影
平行的投射线
从一点出发的 投射线
全等 放大(位似变换)
都是物体在光 线的照射下， 在某个平面内 形成的影子。 (即都是投影)
主视图
左视图
俯视图
应用
例3下列几何体的三种视图有没有错误 （不考虑尺寸）？为什么？如果错了， 应怎样改正？
⑴
⒈下列几何体的三种视图有没有错误 （不考虑尺寸）？为什么？如果错了， 应怎样改正？
第5章 投影与视图-小结与复习 北师大版九年级数学上册课件(共22张PPT)
(3) 中心投影： 手电筒、路灯和台灯的光线可以看成是从一点发出 的，像这样的光线照射物体所形成的投影称为中心 投影，如下图：
(4) 平行投影与中心投影的区别与联系：
平行投影 中心投影
区别
投影线互相平行， 形成平行投影
投影线发自一点， 形成中心投影
联系
都是物体在光线的 照射下，在某个平 面上形成的图形. (即都是投影)
2. 正投影 (1) 概念：投影线垂直于投影面产生的投影叫做正投影. (2) 性质：当物体的某个面平行于投影面时，这个面的 正投影与这个面的形状、大小完全相同．
Aห้องสมุดไป่ตู้ D′
F′ A′ D′
B′ C′ AD BC
F A
E H
D
G′
GB C
B′ C′
3. 三视图：(1) 三视图的概念
主视图
左
正面
视
图
俯视图
2. 如图是一根电线杆在一天中不同时刻的影子图，试按
其一天中发生的先后顺序排列，正确的是
( D)
A. ①②③④
B. ②①③④
C. ④①③②
D. ④③①②
北 东
北 东
北 东
北 东
①
②
③
④
3. 某数学兴趣小组用一块正方形木板在阳光下做投影 实验，这块正方形木板在地面上形成的投影可能是 _正__方__形__、__菱__形___(写出符合题意的两个图形即可).
主视图 左视图 高
长
宽
宽 俯视图
将三个投影面展开在一个平面内，得到该物体的三视图.
(2)三视图的画法：
主视图 左视图
①确定主视图的位置，画出主视图；
高
②在主视图正下方画出俯视图，注
