PLC工艺实习
大学本科生课程实习报告题目电气控制工艺实习课程电气控制与可编程控制器班级学号姓名指导老师完成日期目录一、X62W型卧式普通铣床简介及作用........... - 2 -二、X62W型卧式普通铣床的主要结构及控制..... - 3 -三、X62W型卧式普通铣床的电路分析 (4)四、接线工艺 (12)五、问题及总结 (12)六、参考文献及图纸 (13)一、X62W型卧式普通铣床简介及作用本文阐述了X62W卧式普通铣床电气控制线路的工作原理，详细说明了用PLC改造的具体方法，从而可以提高整个电气控制系统的工作性能。
X62W卧式普通铣床是一种通用的多用途机床，它可以进行平面、斜面、螺旋面及成型表面的加工，是一种较为精密的加工设备，它采用继电接触器电路实现电气控制。
PLC专为工业环境应用而设计，其显著的特点之一就是可靠性高，抗干扰能力强。
将X62W卧式普通铣床电气控制线路改造为可编程控制器控制，可以提高整个电气控制系统的工作性能，减少维护、维修的工作量。
铣床的作用：加工零件表面的平面，斜面和各种形式的沟槽，加上分度头以后，可以加工直齿轮或螺旋面等,装上圆工作台还可以铣切凸轮和弧形槽。
二、X62W型卧式普通铣床的主要结构及工作原理主要结构：由底座，床身，悬梁，刀杆支架，工作台滑板和升降台。
运动形式：主运动：主轴带动铣刀的旋转运动；进给运动：工作台的上下，左右，前后运动和圆工作台的旋转运动；辅助运动：工作台带动工件在三个方向上的快速移动。
铣床的结构如图1：X62W型卧式普通铣床是由三台电动机共同完成各种加工时的动作功能。
M1为主轴电动机，M2为工作给进电动机，M3是冷却泵电动机。
主轴电动机是通过换向开关QS5以及接触器KM2和KM3来完成正反转、反接制动及瞬动控制，并可通过机械机构进行变速。
要求M2的功能就更为全面，它能进行正反转控制、快慢速控制、限位控制，并通过机械机构使工作台进行上下、左右、前后方向运动。
M3为冷却泵电动机，它通过KM1来控制操作开停，如图所示：X62W卧式普通铣床电气控制线路控制原理图三、X62W型卧式普通铣床的电路分析1、控制电路分析主轴电动机的控制，铣床的主轴的旋转运动称为主运动，他有顺铣和逆铣两种方式。
要求主轴有两个旋转方向。
为了加工前对刀和提高生产效率，要求主轴停止迅速，电气线路要有制动措施。
主轴采用机械变速，为了在变速操作中保证齿轮良好的啮合，要求对主轴电动机实现冲动控制。
主轴电动机的起动控制，根据工件加工要求先选定采用顺铣还是逆洗方式一般情况下都是采用顺铣，因此选用转换开关控制电动机M1的正转和反转。
主轴换向转换开关开合表如下图所示：主触头换向转换开关说明其中“+”表示触头闭合，“一”表示触头断开。
顺铣时将SA4右转，SA4-2、SA4-3接通。
合上开关QS1，按下启动按钮SB3或SB4（两地控制），KM1线圈得电，其主触头闭合使电动机M1起动运转，常开辅助触头一副自锁，一副使下面的控制电路有可能得电，实现顺序控制。
主轴电动机同轴带动速度继电器SR，速度继电器又称反接制动继电器，他的常开触头在转速高于300转/分时可靠闭合，在转速低于100转/分钟时可靠断开，当M1起动后，转速迅速上升，将很快超过300转/分，此时速度继电器SR的触头SR1或SR2(6-7)可靠闭合，为M1的电气制动作准备。
主轴电动机的制动控制。
X62W型卧式普通铣床采用反接制动，为了限制较大的制动电流，制动时定子绕组中要串入限流电阻R。
当需要主轴电动机停转时，按下停止按钮SB1或SB2（两地控制）接触器KM1线圈失电，其主触头释放，M1瞬时失电，随之接触器KM2线圈得电，其线圈回路为：“4—SQ7—2常闭—5—按下的SB1—6保持闭合的SR1—7—KM1已经恢复的常闭8KM2线圈—0”。
KM2主触头闭合，通过电阻向M1加入反序的三相电源，使M1的转速急剧下降。
当M1的转速降至100转/分钟的爬行速度时，速度继电器SR1打开，KM2失电，制动结束，电动机停转。
主轴变速时的冲动控制。
主轴变速时的冲动控制，是利用变速手柄与冲动行程开关SQ7通过机械上的联动机构进行控制的。
变速操作时，先将变速手柄向下压，然后拉到前面，转动变速盘，选择所需要的转速，再将变速手柄以连续的较快的速度推回原来的位置。
当变速手柄推向原来位置时，其联动机构瞬时压合行程开关SQ7，使SQ7-2断开，SQ7-1闭合，接触器KM2线圈瞬时得电，使M1反向转动一下，以利于变速后的齿轮啮合，行程开关SQ7即刻复原，KM2失电，M1停转，主轴的变速冲动控制结束。
主轴变速操作还可以在主轴电动机M1运转时进行。
2、工作台进给电动机的控制铣床的进给运动有6种，包括工作台向前向后的横向进给，工作台向左向右的纵向进给，工作台向上向下的垂直进给。
留个方向还能实现空行程的快速移动工作台进给运动时，先工作台手动和自动转换开关SA2置于手动位置，将圆工作台转换开关SA1置于断开位置，这样，触头SA2-2、SA1-1、SA1-3闭合，他们的触头开合表如下图所示：工作台手动—自动转换开关说明圆工作台转换开关说明3、工作台的上下和前后运动的控制工作台的升降运动和横向运动完全是由“工作台升降与横向操纵手柄”来控制的。
此操纵手柄有两个，实现两地控制，分别安装在工作台的左侧前方后后方，操纵手柄的联动机构与行程开关SQ3和SQ4相联接。
行程开关安装在工作台的左侧，前面一个是SQ4，控制工作台向上及向后运动，后面一个是SQ3，控制工作台向下及向前运动。
操纵手柄位置与行程开关触头开合表如下图所示：工作台横向及升降进给行程开关说明操纵手柄有向前、向后、向上、向下、中间5个位置，这5个位置时联锁的，各个方向的进给不能同时进行。
当工作台升降到上限或下限位置时，床身导轨旁的档铁和工作台底座上的档铁撞动十字手柄，使其回到中间位置，行程开关动作，升降台便停止运动，从而实现垂直运动的终端保护。
工作台横向运行的终端保护也是利用装在工作台上的档铁撞动十字手柄来实现的。
a. 工作台向上运动控制。
在KM1得电M1运转后需要工作台向上给进运动时，将手柄扳至向上位置，其联动机构一方面接通垂直传动丝杆的离合器，为垂直运动丝杆的转动做准备；另一方面使行程开关SQ4动作，使SQ4-1闭合，KM3得电，M2正转，工作台向上运动，向上运动到位后，将手柄扳回中间位置，SQ4-1断开，KM3释放，M2停转，上升停止，SQ4-2闭合，为其他方向的运动做准备。
b. 工作台向后运动的控制需要工作台向后运动时，将手柄自中间位置向后扳动，也就是压下行程开关SQ4，使SQ4-1闭合，SQ4-2断开，KM3得电，M2正转；联锁机构拨动垂直传动丝杆的离合器，使之脱开停止转动，同时将横向传动丝杆的离合器接通进行传动，工作台向后运动。
向后运动到位后，将手柄扳至中间位置，SQ4复位，KM3失电，M2停止转动，上升运动结束。
工作台向下、向前运动由行程开关SQ3控制，工作过程相似。
c. 工作台左右运动的控制。
工作台纵向进给也是由电动机M2传动，由“工作台纵向操纵手柄”控制的。
纵向手柄也有两个，一个安装在工作台底座顶部中央位置，另一个安装在工作台底座的左下方。
手柄有向左、向右、中间3个位置。
工作台纵向操纵手柄的位置与行程开关触头开合表如下图所示：工作台纵向给进行程开关说明纵向手柄的3个位置时联锁的，各个方向的进给不能同时进行。
当工作台纵向运动到极限位置时，档铁撞动手柄，使手柄回到中间位置，工作台停止运动，从而实现纵向运动的终端保护。
需要工作台向右进给是，将手柄扳向右边，压下行程开关SQ1，使SQ1-1闭合，KM4得电，M2反转，工作台向右运动。
需要向左进给时，将手柄扳向左边，压下行程开关SQ2，使SQ2-1闭合，KM3得电，M2正转，工作台向左运动。
4、工作台给进变速时的冲动控制在改变工作台给进速度时，为了是齿轮易于啮合，也需要给进电动机M2瞬时反转一下，变速蘑菇手柄向外拉到极限位置时，其连杆机构瞬时压合行程开关SQ6进行冲动控制。
5、工作台快速移动的控制工作台的快速移动也是由给进电动机M2来拖动的，在横向、纵向和垂直6个上都可以实现快速移动控制。
先启动主轴电动机，将给进操纵手柄扳到需要的位置，工作台安装选定的速度和方向作给进运动时，再按下快速移动按钮SB5或SB6（两地控制），KM5得电吸合，使电磁铁YA线圈吸合，通过杠杆使摩擦离合器合上，减少中间传动装置，使工作台按原运动方向作快速移动。
松开按钮SB5或SB6，YA 失电，摩擦离合器分离，快速移动停止，工作台仍按原来的给进速度和方向继续运动。
6、圆工作台的控制为了扩大机床的加工能力，可在机床工作台上安装附件圆形工作台，这样就可以进行圆弧或凸轮的铣削加工圆工作台的运动也是由给进电动机拖动的，首先要将圆工作台转换开关SA1扳向接通位置，此时SA1-1，SA1-3断开SA1-2接通。
按下启动按钮SB3或SB4，KM1吸合，主轴电动机M1运转，接着KM4线圈吸合，给进电动机M2起动，带动圆形工作台作旋转运动。
接触器KM4线圈回路为：“4——>SQ7-2常闭——>SB1常闭——>SB2常闭——>10——>KM1已经闭合的常开——>13——>SQ6-2常闭——>SQ4-2常闭——>SQ3-2常闭——>16——>SQ1-2常闭——>SQ2-2常闭——>21——>已经闭合的SA2-2——>20——>已经闭合的SA1-2——>18——>KM3常闭——>KM4线圈——>0”圆工作台的运动必须和6个方向的给进运动有可靠的连锁，否则会造成刀具或机床的损坏。
为了避免这种事故的发生，从电气上保证了只有纵向手柄、横向及垂直手柄放在零位时才可以进行圆工作台的旋转运动。
如果某一手柄不在零位，SQ1-2、SQ2-2、SQ3-2、SQ4-2中必有一个触头断开，从KM4线圈回路可以知道，KM4不可以得电，所以在圆工作台工作时，如果扳动任一个给进手柄，M2电动机都会自动停止转动。
元件明细如下表所示：电气元件明细表常见故障分析表如下图所示：常见故障分析表四、接线工艺１、接线柱绝缘台无损伤，接线柱螺纹无损伤、无放电痕迹、绝缘台完整无裂纹。
２、接线无毛刺，芯线前端连接部分无突出的导线。
３、接线无歪脖，布线拿弯弧度要自然平滑，避免急弯，直角弯，相线避免接触器壁。
４、接线无压胶皮，线芯出接线端子的垫圈不压线芯绝缘。
５、导线裸露不超长，线芯绝缘与接线端子压接部分之间的芯线长度不大于５MM。
６、接线无交叉布线，接线剁头齐整，接线余头不超长，线芯最前端距接线端子部分超出长度不大于２ｍｍ。
plc实习报告(9篇)
plc实习报告（最新9篇）毕业实习目的介绍篇一岁月如梭，时光飞逝，转眼间为期一个半月的毕业实习结束了。
毕业实习是在完成全部基础课程和专业课程的学习后所进行的实践环节，也是大学生不可缺少的一个重要旅程。
实习目的通过到工厂实习，了解和掌握了石材机械生产工艺和流程，巩固和理解了已学过的理论和专业课程内容，培养我们理论联系实际的能力，提高实践能力、动手能力、观察问题、分析问题以及解决问题的能力，为后续毕业工作打下了坚实的基础。
单位简介我所实习的单位莱州宏发石材机械厂位于沿海城市烟台莱州，是一家生产石材机械的公司。
实习内容及进度此次实习时间从20xx年11月14日开始，根据单位对我的情况进行了如下的安排：第一阶段：20xx年11月14日——11月27日，企业给我们安排了入职培训，主要进行听课、听讲座、到现场了解机械设备的运转原理和常见的一些故障问题，通过几天的学习和了解我对公司的实力和自己的能力有了一个大概的定位。
为自己的职业发展路线和踏入社会做了良好的铺垫。
第二阶段：2023年11月28日开始领导为我安排了师傅，我先从设备工艺方面学起，到基层锻炼，在师傅的安排和指导下，结合自己的专业理论知识，进行实际动手操作。
并且熟悉企业的结构、发展方向、主要事务。
而且还熟悉了数控车床、钳工、电焊的基本操作方法和原理。
按照公司的安排，对新员工入职培训，也是对实习前的一个重要课程，总共分为了六讲，为了确保培训期间正常的纪律，规定了培训纪律，尽可能调动我们学习的积极性。
并且让我们上台讲解我们对于某些事的见解，锻炼了我们的胆量，也练习我们的口才。
培训的内容都有独到之处，这一切的一切对我们入职做了充分的准备。
1、积极的心态。
跟对人，做对事，个人就会成功；选对人，做对事，团队就能成功。
我们是即将毕业的学生，也许对工厂的环境不大适应，这时我们应积极融入环境——适度自我约束——积极主动做事——努力钻研产品知识认真细致的职业精神。
2、企业制度。
plc实习报告范文6篇
plc实习报告范文6篇plc实习报告范文篇一：第一部分实习相关说明引言在李应森老师的指导下我们进行了为期两周的PLC综合实习，本次实习在电信楼一楼PLC实验室进行。
两周繁忙的实践学习，让我们第一次接触到了PLC和变频器综合控制系统，通过对该装置的认识，原理的了解，接线以及设计方案和具体调试，整个过程真可谓受益匪浅。
一.实习目的1、掌握可编程序控制器的方法。
2、熟悉基本指令与应用指令以及实习设备的使用方法。
3、掌握变频器主要参数设置。
4、掌握PC机、PLC和变频器之间的通信技术。
5、掌握WINCC组态软件的使用。
6、理论联系实际提高学生分析问题和解决问题的能力。
二.实习要求1、认真阅读此指导书，了解PLC系统组成和工作原理。
2、实习前理清好实习内容的思路以及所要使用的方法。
3、能够独立完成PLC和变频器之间的硬件接线。
4、测试通信连接正常。
5、学习可编程序控制器的STEP7编程软件及变成语言，试编辑简单的电动机控制应用程序。
6、通过调试来发现问题和解决问题。
7、验证程序的最终实现结果是否符合要求。
8、认真写实习报告。
三.实习任务1、将变频器和PLC通过导线进行连接。
通过变频器的控制面板进行参数设置。
根据I/O的定义，编写PLC程序，实现通过操作面板控制交流异步电动机起动，停止，正反转切换，并监视电动机的故障和运行状态。
2、做WINCC画面，将WINCC与PLC相连，实现在WINCC上对变频器的监控。
除了控制电动机起动，停止，正反转切换，监视电动机的故障和运行状态外，还要在WINCC画面上进行频率给定以及对实际频率的监视。
四.实习方法1、通信方式有两种：(1)通过MPI通信实现。
(2)通过Profibus-DP实现。
2、控制方式有两种：(1)本地的操作面板控制。
(2)远程的Wincc画面监控。
五.实习地点校内PLC实习基地，即在电信学院一楼PLC实验室。
六.安全注意事项1、电动机很危险，注意在电动机运行期间要远离电动机。
plc实习报告范文6篇
plc实习报告范文6篇----WORD文档，下载后可编辑修改----下面是小编收集整理的范本，欢迎您借鉴参考阅读和下载，侵删。
您的努力学习是为了更美好的未来！plc实习报告范文篇一：第一部分实习相关说明引言在李应森老师的指导下我们进行了为期两周的PLC综合实习，本次实习在电信楼一楼PLC实验室进行。
两周繁忙的实践学习，让我们第一次接触到了PLC 和变频器综合控制系统，通过对该装置的认识，原理的了解，接线以及设计方案和具体调试，整个过程真可谓受益匪浅。
一.实习目的1、掌握可编程序控制器的方法。
2、熟悉基本指令与应用指令以及实习设备的使用方法。
3、掌握变频器主要参数设置。
4、掌握PC机、PLC和变频器之间的通信技术。
5、掌握WINCC组态软件的使用。
6、理论联系实际提高学生分析问题和解决问题的能力。
二.实习要求1、认真阅读此指导书，了解PLC系统组成和工作原理。
2、实习前理清好实习内容的思路以及所要使用的方法。
3、能够独立完成PLC和变频器之间的硬件接线。
4、测试通信连接正常。
5、学习可编程序控制器的STEP7编程软件及变成语言，试编辑简单的电动机控制应用程序。
6、通过调试来发现问题和解决问题。
7、验证程序的最终实现结果是否符合要求。
8、认真写实习报告。
三.实习任务1、将变频器和PLC通过导线进行连接。
通过变频器的控制面板进行参数设置。
根据I/O的定义，编写PLC程序，实现通过操作面板控制交流异步电动机起动，停止，正反转切换，并监视电动机的故障和运行状态。
2、做WINCC画面，将WINCC与PLC相连，实现在WINCC上对变频器的监控。
除了控制电动机起动，停止，正反转切换，监视电动机的故障和运行状态外，还要在WINCC画面上进行频率给定以及对实际频率的监视。
四.实习方法1、通信方式有两种：(1)通过MPI通信实现。
(2)通过Profibus-DP实现。
2、控制方式有两种：(1)本地的操作面板控制。
(2)远程的Wincc画面监控。

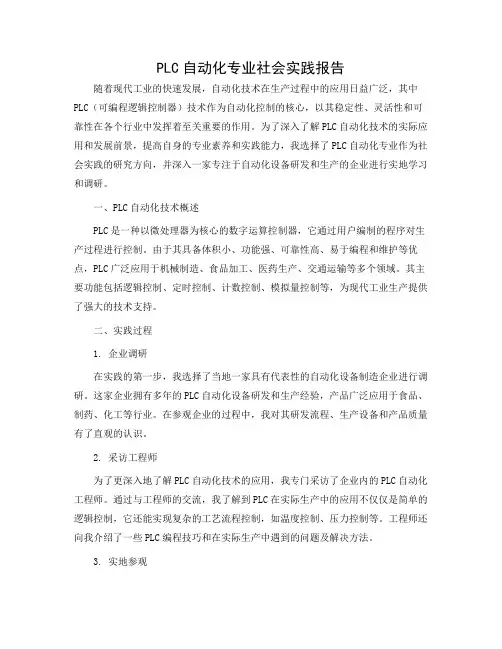

PLC自动化专业社会实践报告
