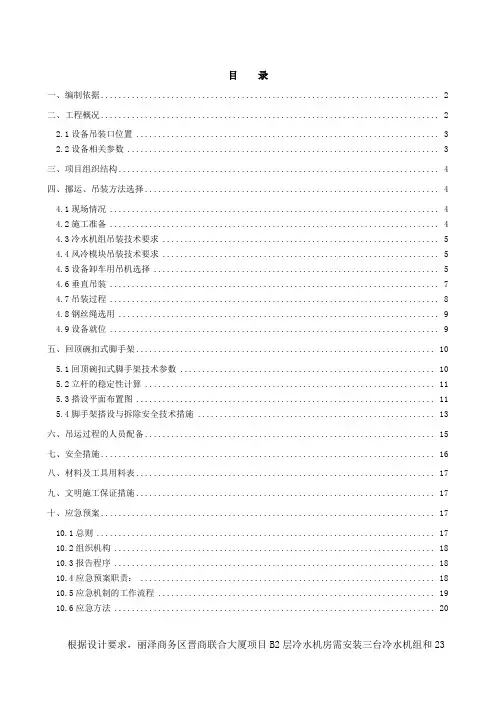

目录一、编制依据 (2)二、工程概况 (2)2.1设备吊装口位置 (3)2.2设备相关参数 (3)三、项目组织结构 (4)四、挪运、吊装方法选择 (4)4.1现场情况 (4)4.2施工准备 (4)4.3冷水机组吊装技术要求 (5)4.4风冷模块吊装技术要求 (5)4.5设备卸车用吊机选择 (5)4.6垂直吊装 (7)4.7吊装过程 (8)4.8钢丝绳选用 (9)4.9设备就位 (9)五、回顶碗扣式脚手架 (10)5.1回顶碗扣式脚手架技术参数 (10)5.2立杆的稳定性计算 (11)5.3搭设平面布置图 (11)5.4脚手架搭设与拆除安全技术措施 (13)六、吊运过程的人员配备 (15)七、安全措施 (16)八、材料及工具用料表 (17)九、文明施工保证措施 (17)十、应急预案 (17)10.1总则 (17)10.2组织机构 (18)10.3报告程序 (18)10.4应急预案职责： (18)10.5应急机制的工作流程 (19)10.6应急方法 (20)根据设计要求，丽泽商务区晋商联合大厦项目B2层冷水机房需安装三台冷水机组和23层楼面吊装3台风冷模块。
现应甲方工作安排，该冷水机组和风冷模块的吊装搬运、就位工作由我单位负责组织实施，为确保该项目安全顺利完成，由专业技术人员对现场进行实地勘察及测量，结合现场实际情况、设计图纸、设备相关参数以及工程相关规范，特编制本方案，以便指导现场各项施工作业。
一、编制依据1.1设备制造商提供的设备技术参数1.2设计院提供的施工图纸和技术规范要求1.3《厂区吊装作业安全规程》HG 23015 - 19991.4《起重机械安全规程》GB6067.1-20101.5《建设工程安全生产管理条例》国务院令第393号1.6《大型设备吊装工程施工工艺标准》SH3515-20031.7《建筑卷扬机安全规则》GB/T 1955-2002；1.8《起重吊运指挥信号》GB 5082-1985；1.9《起重机用钢丝绳检验和报废实用规范》GB 5972-2006；1.10建设工程施工安全技术操作规程（2009）；1.11《机械设备安装工程施工及验收规范》GB50231—2009；1.12《起重设备安装工程施工及验收规范》GB50278—2010；1.13《建筑机械使用安全技术规程》（JGJ33—2001）；1.14《倒链使用安全规则》JB 9010-1999；1.15《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-20081.16《建筑施工模板安全技术规范》JGJ 162-20081.17《建筑结构荷载规范》GB50009-20121.18现场实际勘察的施工条件二、工程概况本工程冷水机组吊装、就位工程：冷水机房设计位于B2层，设备吊装深度为：-11.7m，机房位置见下图2.1所示：图2.1冷水机组位置2.1设备吊装口位置图2.2吊装口位置2.2设备相关参数风冷模块安装到23层楼面距离地面99.6米左右，外形尺寸2030*1930*2100,搬运重量4.5吨。
制冷主机吊装方案
济宁万象汇项目冷水机组吊装方案编制：审核：批准：**有限公司2022年8月28日一、工程概况建设单位：**公司监理单位：**公司设计单位：**公司总承包商：**公司1、工程内容；把三台冷冻机从一楼预留的设备吊装孔通过50T吊车调运到负一楼基础运输就位。
设备概况如下图所示2、施工地址：**路与**路交叉口往南50米3、二、编制方案说明本方案系为**制冷机房冷水机组吊装就位方案;方案是根据建筑结构图、起重机性能表等资料编制的，施工必须严格按此方案进行，若因现场情况发生变化或建设方有其它要求，变更方案，则应在施工前提出并根据各方的意见，由设备吊装承包方技术人员和现场施工管理人员协商，谋求解决，施工中不得随意变更。
3.1 起重吊装执行的有关标准、规范及规定●《起重机械安全规程》GB6067-2010●《起重设备安装工程及规范》GB50278-2010●《起重安全手册》●《实用起重吊装手册》●《大型设备吊装工程施工工艺标准》SHT3515-2016●《起重设备安装工程施工及验收规范》；GB50278-2010 三、施工要求该工程设备吊装就位，采用大型起重机水平垂直起吊至地下一层制冷机房，设备在机房落地后将使用人工方式就位安装。
四、吊装工艺流程图五、吊装前的准备工作1、设备基础的检查与验收设备吊装前，应先与设备基础施工单位办理基础交接，交接时，应对照基础施工图，仔细核对设备基础的尺寸、高度与图纸是否相符。
如发现问题，应立即通报业主。
如没有发现基础存在问题，可以安排设备进场。
2、设备及起重机进场路线查勘与确认2.1吊车进场时提前3天对吊装孔进行核对，场地垃圾清理干净；2.2吊机起吊时支腿下方地面做加固处理。
2.3鉴于本项目运输设备的货车长度近18米，针对货车如何进入吊装现场必须提前对工地周边的通行路线进行查勘,将通行路线上的障碍物清理完毕；吊车停放位置的场地杂物需清理完毕。
3、吊装索具的准备制冷机组的吊装必须用到专用的吊具及索具。
制冷机房设备安装施工组织设计方案
制冷机房设备安装施工组织设计方案根据制冷机房设备安装施工的特点和要求，制订合理的施工组织设计方案，确保施工过程安全、顺利进行，保证设备安装质量和工期。
二、施工组织设计方案1.施工前的准备工作（1）明确施工范围和要求根据施工图纸和相关技术规范，明确设备的安装位置、尺寸、要求等，制定详细的施工计划。
（2）人员和设备准备组织施工人员进行岗前培训，确保施工人员具备相关的专业技能。
准备所需的施工机械设备和工具，确保施工过程的顺利进行。
2. 施工过程的安全措施（1）设备安装前的检查对施工场地进行勘察，了解场地环境和潜在的安全隐患，采取相应的措施加以排除。
（2）施工现场的安全管理建立安全管理责任制度，加强施工人员的安全教育和培训，严格执行安全操作规程，配备必要的安全防护装备，确保施工过程的安全。
3. 施工进度控制（1）制定施工进度计划根据设备安装的具体要求，制定合理的施工进度计划，明确施工任务的分工和时间节点，督促施工人员按时完成任务。
（2）施工进度监控建立施工进度监控机制，定期检查和评估施工进度，及时发现和解决施工中的问题，确保施工进度的顺利进行。
4. 质量控制（1）制定施工质量标准根据相关技术规范和要求，制定明确的施工质量标准，并向施工人员进行详细的交底和培训。
（2）施工质量检查建立质量检查制度，对施工过程中的关键节点和重要工序进行检查，及时发现和处理施工质量问题，确保设备安装的质量符合要求。
5. 环境保护措施（1）施工现场环境保护建立施工现场的环境保护责任制度，做好扬尘、噪音、污水等污染物的控制和治理工作，保护周围环境的安全和卫生。
（2）节能减排措施在设备安装的过程中，采取节能减排的措施，减少能源消耗和环境污染，保护环境。
三、施工结束后的工作（1）施工总结和验收对设备安装施工过程进行总结和评估，及时发现问题，解决不足，做好相关档案的整理和归档工作。
（2）安全交底对设备的安全使用和维护进行详细的交底，确保设备的安全运行。
制冷机房设备安装施工方案
制冷机房设备安装施工方案在制冷机房设备的安装施工过程中，必须严格按照规范和流程进行操作，以确保设备的安全性和性能稳定性。
本文将从制冷机房设备安装前的准备工作、安装施工过程中的注意事项和最终的验收流程等方面进行详细介绍。
一、准备工作在进行制冷机房设备安装施工之前，必须进行充分的准备工作，包括但不限于以下几个方面： 1. 检查设备清单和相关图纸，确保所有设备齐全并符合要求。
2.准备必要的安装工具和设备，确保施工过程顺利进行。
3. 安排好安装人员，并确保其具备专业的技术及安装经验。
4. 清理施工现场，确保安装区域干净整洁，便于施工进行。
5. 制定详细的安装计划和施工流程，明确每个步骤的操作要求和责任人员。
二、安装施工注意事项在进行制冷机房设备安装施工过程中，需要注意以下几个方面的事项： 1. 严格按照设备安装图纸和说明书进行操作，避免错误安装导致设备性能下降或损坏。
2. 安装设备时，必须做好防静电措施，避免静电对设备造成影响。
3. 安装设备过程中，要确保设备周围通风良好，避免设备过热影响散热效果。
4. 安装完毕后，要进行设备的功能测试和调试，确保设备正常运行且性能稳定。
5. 安装人员必须严格遵守安全操作规程，确保施工过程安全可靠，避免事故的发生。
三、验收流程制冷机房设备安装完成后，需要进行验收工作，以确保设备安装符合规范要求：1. 进行设备性能测试，检查设备各项指标是否符合要求。
2. 对设备外观进行检查，确认设备安装完好无损且无破损。
3. 检查设备运行是否正常，包括启动、停止、调节等功能是否正常及是否存在异常声音等。
4. 对设备的文件资料进行整理和归档，确保设备的质量档案齐全。
5. 客户对设备安装的满意度调查，及时处理客户提出的改进建议。
综上所述，制冷机房设备安装施工方案的实施是一个复杂的过程，需要安装人员具备丰富的经验和专业的技术知识。
只有严格按照规范和流程进行操作，才能确保设备安装质量和性能稳定性。
制冷机房设备安装施工方案
制冷机房设备安装施工方案一、前言制冷机房作为服务器和其它计算设备的重要存放区，必须稳定地供应电力和冷却。
为此，制冷机房设备的安装施工方案非常关键。
本文档将介绍制冷机房设备安装的技术要点和施工方案。
二、施工前准备工作1. 设备选型根据制冷机房需要的功率和性能，选购合适的冷却设备、冷却剂、外围设备等。
2. 环境检查检查制冷机房的环境状况，确保无渗漏、无漏电等情况。
3. 工具准备准备必要的施工工具，如：吊车、扳手、螺丝刀、电焊机、气割设备等。
4. 人力资源安排足够数量的经验丰富的工程师及工人进行施工。
三、施工步骤及要点1. 制冷设备安装•安装冷却设备前，应该先确认设备的空气进出口，检查其与周围布局的位置是否合理。
•根据设备的尺寸和重量，选择不同的安装方式，如地面安装、墙壁挂载、吊装等。
•安装设备时，要注意设备的定位、固定和调整，确保其安全、牢固、平稳。
•安装设备时涉及到很多管道和接口，需要对接口进行密封处理，以确保不会出现渗漏情况。
2. 冷却剂安装•冷却剂是制冷机房的核心，其安装非常关键。
•在安装冷却剂时，首先需要对管道进行清洗、保养和消毒处理。
•安装过程中，需要注意密封接口是否牢固、系统的气体和液体流通方向是否正确。
•安装完成后，须进行系统调试和检测，确保制冷机房系统能够正常运行。
3. 外围设备安装•外围设备包括水泵、空调、消防系统、安全管理等设备，需要对其进行安装、配置、调试，以使其功能正常。
•安装过程中，要注意与其他设备和管道的连接，以确保系统运行安全、稳定。
四、施工后的验收安装完成后，需要进行验收。
1. 电力环境检查检查电力系统稳定、电流正常、防雷安全等情况。
2. 制冷设备天线寿命测试测试设备的天线寿命以确认其性能是否符合要求。
3. 温度线路测试测试温度传感器等设备的性能和精度。
4. 环境安全检查对系统的环境安全性进行检查和测试，例如：漏电保护、渗漏测试等。
5. 运行测试对设备进行运行测试，并记录数据。
冷水机组吊装运输施工方案
冷水机组吊装运输施工方案
一、前言
冷水机组作为重要的制冷设备，在安装过程中需要进行吊装运输，合理的施工方案对保证安全、高效地完成工程任务至关重要。
二、施工准备
1. 材料准备
•吊装设备：吊车、起重机等
•安全设备：安全带、安全帽等
•手工具：起重索具、扳手、螺栓等
2. 人员组织
•安排专业吊装人员
•设立现场安全管理人员
3. 现场准备
•确保吊装区域平整、稳固
•确保吊装路径畅通、无障碍物
三、吊装方案
1. 吊装计划
•制定详细的吊装计划，包括吊装时间、路线、安全措施等
2. 吊装准备
•检查吊装设备完好，确保安全可靠
•安装好起重索具，确认吊装点
3. 吊装操作
•严格按照吊装计划进行操作
•指挥员指挥合理操作，确保吊装平稳无误
四、运输方案
1. 运输准备
•确保运输车辆符合要求，经过检查合格
•调度好运输车辆，保证准时到达目的地
2. 运输过程
•配备专业司机，确保安全驾驶
•监控运输过程，随时掌握货物情况
五、施工安全
1. 安全意识
•所有施工人员必须具备安全意识，遵守现场安全规定
2. 安全防护
•确保安全带、安全帽等安全防护装备的正确使用
•严禁在施工场地违章操作
结语
冷水机组吊装运输施工方案是一项重要的工程环节，只有合理的施工方案和严格的操作流程，才能确保施工过程安全、高效地进行。
希望以上方案能对吊装运输工作提供一定的参考和借鉴，确保施工顺利完成。
冷水机组设备吊装方案
一、吊装设备概况：深圳皇岗地铁口岸联检楼空调主机采用美国约克冷水机组,共五台，其中冷量为3488kw 的主机四台，机组运输重量15000kg，运行重量16500 kg，设备基本尺寸：长5。
007m＊宽2。
290m*高3.112m；冷量为2100kw的主机一台,设备基本尺寸:长4。
315m＊宽1.880m*高2.381m；机组运输重量12580kg，运行重量13200 kg.制冷机房设在地下一层14轴—16轴/A轴—C轴位置，吊装口位于15轴—16轴/A轴-B轴位置，设备吊装口宽3。
7m＊长6。
5m.地下层制冷机房相对标高—7.400m,首层顶板相对标高+9.45m，二层顶板相对标高+16.95m（二层层高7.5m)。
二、编制依据：1、深圳皇岗地铁口岸联检楼工程施工图纸2、建筑施工手册3、建筑施工计算手册三、吊装的难点：1、单机的重量大、体积大2、深圳河大桥的墙面正好位于吊装口南面，大桥底板及墙面妨碍了设备的吊装，使设备无法卸载于吊装口的边缘,增加了吊装的难度。
3、如果使用吊车将设备吊入地下室,吊车需上到地下室顶板，而且地下室将承受巨大的吊车及设备重量,支撑难度大。
4、如果设备卸于大桥边，斜向进入吊装口,需要两次调整方向,且需要拆除外架。
5、制冷机房所有设备需从一层放到地下一层，垂直距离大，且一层的吊装孔不能一次性将设备从一层放到地下一层的制冷机房的设备基础上。
四、吊装方案的选定：1、人工配合滚轮车运至吊装口附近。
2、一、二层楼板都设置吊装点，在吊装点处设滑轮组，然后通过两台卷扬机使设备转向，并运至吊装洞口上方，最后下放至地下室。
3、用滚轮车、跨顶及撬杠使设备就位。
五、吊装流程：施工准备→设备运输→吊装设备布设→设备吊装→设备运输就位。
六、吊装设备的选用:1、索具设备：①吊点:选用直径为39mm，公称抗拉强度为1850N/mm2的6×37钢丝绳，允许拉力F＝aFg/K=（0。
82×1040）/8=106。
