串联谐振电路实验报告
实验三：串联谐振电路
学号： 姓名： 成绩：
一、实验原理及思路
RLC串联电路如图7.1所示，改变电路参数L、C或电源频率时，都可能使电路发生谐振。
us
图7.1 RLC谐振串联电路
该电路的阻抗是电源角频率的函数
)1(CLjRZ
（7-1）
当10LC时，电路中的电流与激励电压同相，电路处于谐振状态。
谐振角频率LC10，谐振频率012fLC。
谐振频率仅与元件LC、的数值有关，而与电阻R和激励电源的角频率无关，
当0时，电路呈容性，阻抗角＜0；当0时，电路呈感性，阻抗角＞0。
1． 电路处于谐振状态时的特性：
(1) 回路阻抗RZ0，0Z为最小值，整个回路相当于一个纯电阻电路。
(2) 回路电路I0的数值最大，RUIs0
(3) 电阻的电压UR的数值最大,SRUU
(4) 电感上的电压UL与电容上的电压UC数值相等，相位相差180。SCLQUUU
2． 电路的品质因数Q和通频带B
电路发生谐振时，电感上的电压(或电容上的电压)与激励电压之比称为电路的品质因数Q，即
CLRRLUUUUQSCSL1)()(000
（7-2）
定义回路电流下降到峰值的0.707时所对应的频率为截止频率，介于两截止频率间的频率范围为通频带。
QfB0 （7-3）
3． 谐振曲线
电路中电压与电流随频率变化的特性称频率特性，它们随频率变化的曲线称频率特性曲线，也称谐振曲线。
在URLC、、、固定的条件下：
22)1(CLRUI UCLRRRIUR22)1(
UCLRCICUC22)1(11
UCLRLLIUL22)1(
改变电源角频率，可得到图7.2响应电压随电源角频率变化的谐振曲线，回路电流与电阻电压成正比。从图中可以看到，UR的最大值在谐振角频率ω0处，此时UC=UL=QU。UC的最大值在ω<ω0处， UL的最大值在ω>ω0处。
图7.2 不同电源角频率ω时电路响应的谐振曲线 ω(rad/s) 电路响应
UR UC UL
ω0 US
图7.3则表示经过归一化处理后不同Q值时的电流频率特性曲线。从图中可图7.3 不同Q值时电流的频率特性曲线 I/I0
f 0.707
Bf 1 以看：Q值愈大，曲线尖峰值愈峻端，其选择性就愈好，但电路的通过的信号频带越窄，即通频带越窄。
注意，只有当21Q时，CU和LU曲线才出现最大值，否则CU将单调下降趋于0，LU将单调上升趋于US。
多次改变交流电源频率，在软件及实验板上分别测出电容、电阻及电感上的电压值，电阻电压随电源频率变化的峰值对应的频率就是谐振频率。
二、实验内容及结果
1、 串联谐振电路元件的标称值为R= 100Ω L=4.7mH C=100nF，计算电路的谐振频率、-3db带宽、品质因数的理论值；
012fLC ，f0=7341.27Hz，
CLRRLUUUUQSCSL1)()(000 ，Q=68.5565。
QfB0，B=107.13Hz.
2、 分别用Multisim软件（AC仿真、波特表、交流电压表均可）和测试电路板（交流电压表）测量串联谐振电路的谐振曲线、谐振频率、-3dB带宽，用Origin绘图软件在同一张图上绘出仿真和实际测试的归一化谐振曲线（测量时注意测试频率点一致）。
频率 电阻压降VR/v 归一化值
Multisim 电路板 Multisim 电路板
1350.35 0.437 0.51 0.087575 0.197674
3340.34 1.28 1.33 0.256513 0.515504
5344.34 2.91 2.22 0.583166 0.860465
7348．34 4.99 2.59 1 1
9338.34 3.44 2.34 0.689379 0.906977
11342.34 2.28 1.98 0.456914 0.767442
13346.34 1.71 1.67 0.342685 0.647287
14341.34 1.52 1.55 0.304609 0.600775
Multisim软件测量串联谐振电路的谐振曲线（虚线—电阻，细线—电容，粗线——电感）： 020004000600080001000012000140000.20.40.60.81.0电阻电压频率 (Hz)实线---仿真虚线---硬 件归一化图02000400060008000100001200014000160000.0Ur2w
由Multisim软件导出数据得到谐振频率
f0=7334.44Hz。
由Multisim软件求出-3dB带宽为：
BW=9266.226-5848.849=3417.377Hz.
3、 当电阻R= 1K时，用Multisim软件仿真串联谐振电路的谐振曲线，在同一张图上画出R=100Ω和R=1K两条谐振曲线（标出R的值）并解释。
在串联谐振电路（R=100Ω L=4.7mH C=100nF）上输入频率为3.5kHz、占空比为30%、脉冲幅度为5V的方波电压信号，用Multisim软件测试谐振电路输入信号和输出信号（电阻上电压）的频谱，绘图并观察频谱的变化，说明谐振电路的用途，解释频谱变化的原因。（R=100Ω—实线和R=1K—虚线）
02000400060008000100001200014000160000.00.20.40.60.81.0R=100 (/v)频率 (/rad)实线---R=100虚线---R=1k
05000100001500020000250003000035000400000.00.51.01.52.02.53.0Uw U--输入频谱050001000015000200002500030000350004000045000500000.00.51.01.52.02.53.0Uw U--输出频谱
三、结论及分析（宋体 四号 加黑性）
1.实验结论：
串联谐振电路当输入信号频率等于电路的谐振频率时，电阻上的电压获得最大值。但电路中电阻阻抗不能太大，否则电感和电容上分到的电压太少，不能有效地显示出电路的谐振效应。另外，串联谐振电路能削弱输入信号频谱中其他频率上的能量，保留谐振频率上的能量，可以用一个或多个串联谐振电路来从输入信号中选择某一频率的信号。
2.实验误差的形成：
交流毫伏表未校准，所用器件参数有误差或使用中被烧坏而不知，电路焊接不牢或错焊，接头、探针有接触电阻，电容在测量中产生反馈等。
3.收获：
深入理解了串联谐振电路的作用和意义，掌握电路板的焊接技术以及信号发生器、交流毫伏表等仪表的使用，初步掌握Origin绘图软件的应用。
电路谐振实验报告
电路谐振实验报告
1. 了解电路谐振现象。
2. 理解谐振频率和频率响应特性的关系。
3. 研究并探究谐振电路的特性和应用。
实验原理：
电路谐振是指电路中存在一个频率使得电路的阻抗最小，此时电路中的电流和电压达到最大值的现象。在谐振频率下，电路呈现共振现象，能量传递效率最高。
实验器材和仪器：
1. 函数信号发生器
2. 电阻、电容和电感等元件
3. 示波器
4. 万用表
实验步骤：
1. 将电路搭建成串联谐振电路，其中包含一个电感L、一个电容C和一个电阻R。
2. 将函数信号发生器接到电路的输入端，通过改变信号频率找到谐振频率。
3. 使用万用表测量电感L的电感值，电容C的电容值，并记录下来。
4. 使用示波器观察电路中电流和电压的波形，记录下电流和电压的峰值。
5. 改变电感L或电容C的数值，再次测量电流和电压的峰值，观察谐振频率的变化。
实验结果：
1. 测得电感L的电感值为X H，电容C的电容值为Y F。
2. 在谐振频率下，测得电路中电流的峰值为I A，电压的峰值为V V。
3. 改变电感L或电容C的数值后，测得新的电路谐振频率为F Hz，观察到电流和电压的峰值发生变化。
数据处理和分析：
根据实验结果，可以计算出电路的阻抗最小时的频率，即谐振频率。根据电路的谐振频率计算得到谐振角频率ω=2πF。进一步，计算出电感L和电容C的共振频率公式：
f = 1 / (2π√(LC))
其中，f为共振频率。
实验讨论：
1. 在谐振频率下，电路中的电流和电压达到最大值，说明能量在电感和电容元件之间来回传递，而电阻R用来消耗能量。
2. 当电感L和电容C的数值改变时，谐振频率会发生相应的变化。根据共振频率公式可以推测，电感L越大，电容C越小，共振频率越高。
实验应用：
1. 电路谐振在通信中起到了重要作用。例如，在无线电通信中，调频调幅技术中要用到谐振电路，使得信号能够准确地传输和接收。
2. 谐振电路还广泛应用于放大器、滤波器、天线等电子设备中，用于调节和控制电流、电压和频率等参数。
r,l,c串联谐振电路的研究实验报告
r,l,c串联谐振电路的研究实验报告
一、实验目的
本次实验旨在研究r,l,c串联谐振电路的特性，通过实际操作和数据分析，深入理解串联谐振电路的工作原理和实际应用。
二、实验原理
串联谐振电路是由电阻（r）、电感（l）和电容（c）串联而成的电路。当电路的阻抗等于感抗和容抗之和时，电路达到谐振状态。此时，电路的电流最大，电压最小，能量在r,l,c之间高效转换。
三、实验步骤
1.搭建r,l,c串联谐振电路，确保连接正确无误。
2.使用信号发生器产生交流信号，并调整频率至谐振频率。
3.使用示波器和万用表测量电路的电压、电流和阻抗等参数。
4.记录数据，并分析结果。
四、实验结果
实验数据显示，当频率达到谐振频率时，电路的阻抗最小，电流最大。同时，电压在谐振时达到最小值。此外，我们还观察到了电路的品质因数（Q值）的变化，Q值在谐振时达到最大值。
五、问题与解决方案
在实验过程中，我们发现当改变信号源的频率时，电路的阻抗和电流会发生明显变化。为了更准确地测量阻抗和电流，我们采用了数字化测量设备，提高了测量精度。此外，我们还通过改变电路元件的参数（如电阻、电感和电容），研究了它们对串联谐振电路特性的影响。
六、总结与收获
通过本次实验，我们深入了解了r,l,c串联谐振电路的特性和工作原理。我们不仅观察到了电路在谐振时的电流最大、电压最小的现象，还研究了不同元件参数对电路特性的影响。此外，我们还学会了如何使用示波器和万用表等测量设备来分析电路特性。这次实验让我们更加直观地理解了理论知识，并锻炼了我们的动手能力和问题解决能力。
七、不足与建议
在实验过程中，我们也发现了一些不足之处。首先，我们在搭建电路时可能存在一些连接不牢固的问题，导致实验结果出现偏差。其次，我们在测量阻抗和电流时可能受到外界干扰的影响，导致测量结果不够准确。为了改进实验效果，我们可以采取以下措施：
1.确保电路连接牢固，以减少实验误差。
rlc串联谐振电路实验报告
rlc串联谐振电路实验报告
实验目的：
实验目的是研究RLC串联谐振电路的工作原理的物理过程。
实验原理：
RLC串联谐振电路由电感L和电容C构成，L-R-C元件中的抗R和抗C互为元件电压的相回转。在谐振点处，电路损耗R少，元件电压的效应最大，构成正交正弦波。电压曲率两分之一周期谐振，满足dΣV越小越接近于零，也就是说，谐振频率对影响最大，这样就可以使L-R-C电路具有电压或电流谐振的效果。
实验步骤：
1 、首先，为了测试实验结果，需要准备RLC电路测试电路板，以及DC稳压源、液晶电源、可编程调节器等相关测试仪器，并安装完成网络连接。
2、然后，使用可编程调节器，调节RLC电路的调节电阻值，调节电子元件数值，使电容器C、电感、电阻和欧姆（Ω）三者的工作频率为相同的频率。
3、再次，按照如下公式，利用电子计算器，计算RLC电路的谐振频率：f =
1/2π√LC
4、然后，用液晶电源，调节电路电压输入，并用电子元件及液晶示波器实测振荡电压，利用图像比对法，确定谐振频率。
5、最后，重复上述步骤，多次计算出实测数据，取平均值，求出理论和实际谐振频率的误差，以此来得出实验结论。
实验结论：
通过对RLC串联谐振电路实验测试中，我们得到了调节电子元件助于控制振荡频率的实验结论，这证明RLC串联谐振电路可以产生谐振，从而使电压或电流具有谐振波形。
rlc串联谐振电路实验报告思考题答案
rlc串联谐振电路实验报告思考题答案
RLC串联谐振电路实验报告思考题答案
在本次实验中，我们学习了RLC串联谐振电路的基本原理和特性。通过实验，我们掌握了串联谐振电路的频率响应、幅频特性和相频特性等重要参数。以下是对实验中出现的一些思考题的答案：
1. 为什么在串联谐振电路中，电感、电容和电阻的串联组合能够产生谐振现象？
答：在串联谐振电路中，电感、电容和电阻的串联组合能够产生谐振现象是因为它们共同构成了一个能够在特定频率下产生共振的系统。当电感和电容的谐振频率与外加交流电源的频率相同时，电路中的电感和电容会发生共振，使得电路的阻抗最小，从而产生谐振现象。
2. 在实验中，我们如何测量串联谐振电路的谐振频率和品质因数？
答：在实验中，我们可以通过改变外加交流电源的频率，观察电路中电压和电流的变化来测量串联谐振电路的谐振频率。谐振频率对应的电压和电流幅值最大，品质因数可以通过谐振频率和带宽的比值来计算得到。
3. 串联谐振电路的幅频特性和相频特性有什么特点？
答：串联谐振电路的幅频特性表现为在谐振频率附近有一个幅值最大的谐振峰，而在谐振频率之外，幅值会逐渐减小。相频特性表现为在谐振频率附近有一个相位最小的谐振谷，而在谐振频率之外，相位会逐渐增大或减小。这些特点可以帮助我们更好地理解串联谐振电路在不同频率下的响应特性。
通过本次实验，我们对RLC串联谐振电路的特性有了更深入的了解，并学会了如何测量和分析串联谐振电路的频率响应。这将为我们今后的学习和研究提供坚实的基础。

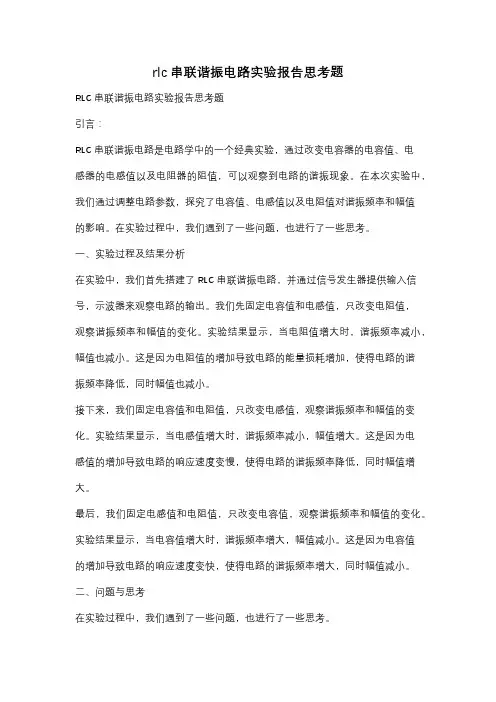

rlc串联谐振电路实验报告思考题
rlc串联谐振电路实验报告思考题
RLC串联谐振电路实验报告思考题
引言：
RLC串联谐振电路是电路学中的一个经典实验，通过改变电容器的电容值、电感器的电感值以及电阻器的阻值，可以观察到电路的谐振现象。在本次实验中，我们通过调整电路参数，探究了电容值、电感值以及电阻值对谐振频率和幅值的影响。在实验过程中，我们遇到了一些问题，也进行了一些思考。
一、实验过程及结果分析
在实验中，我们首先搭建了RLC串联谐振电路，并通过信号发生器提供输入信号，示波器来观察电路的输出。我们先固定电容值和电感值，只改变电阻值，观察谐振频率和幅值的变化。实验结果显示，当电阻值增大时，谐振频率减小，幅值也减小。这是因为电阻值的增加导致电路的能量损耗增加，使得电路的谐振频率降低，同时幅值也减小。
接下来，我们固定电容值和电阻值，只改变电感值，观察谐振频率和幅值的变化。实验结果显示，当电感值增大时，谐振频率减小，幅值增大。这是因为电感值的增加导致电路的响应速度变慢，使得电路的谐振频率降低，同时幅值增大。
最后，我们固定电感值和电阻值，只改变电容值，观察谐振频率和幅值的变化。实验结果显示，当电容值增大时，谐振频率增大，幅值减小。这是因为电容值的增加导致电路的响应速度变快，使得电路的谐振频率增大，同时幅值减小。
二、问题与思考
在实验过程中，我们遇到了一些问题，也进行了一些思考。 首先，我们注意到实验中的电容器、电感器和电阻器都是理想元件，没有考虑到实际电路中的损耗和非线性。这可能导致实验结果与理论计算存在一定的误差。为了更准确地研究RLC串联谐振电路，我们可以考虑使用实际元件，并进行更精确的测量。
其次，我们思考了电路的谐振现象背后的原理。谐振是指电路的电压和电流在特定频率下达到最大值的现象。在RLC串联谐振电路中，电容器和电感器的能量交换导致了谐振的发生。当电容器和电感器的能量交换达到平衡时，电路达到谐振状态。因此，电容值、电感值以及电阻值的改变都会影响电路的谐振频率和幅值。
rlc串联谐振电路实验报告 2
rlc串联谐振电路实验报告
一、引言
RLC串联谐振电路是电子电路中常见的一种电路，它由电感（L）、电阻（R）和电容（C）组成，具有稳定的频率响应特性。本实验旨在通过实际搭建和测量RLC串联谐振电路，探究其特性和频率响应。
二、实验仪器与步骤
本次实验所用仪器包括：函数发生器、示波器、多用电表、稳压电源和电路板等。
1.搭建电路：将函数发生器的输出端接入电路板上的电感、电容和电阻，形成RLC串联谐振电路。
2.测量电流和电压：通过示波器和多用电表分别测量电路中的电流和电压。
3.改变频率：调节函数发生器的频率，观察和记录电流和电压响应的变化。
三、实验结果和讨论
在实验中，我们可以通过改变函数发生器的频率，观察谐振电路中的电流和电压的变化。根据RLC电路的特性，当电流和电压达到谐振时，电路中的能量传输最大。
在实验中，我们先固定电感和电容的数值，只改变函数发生器的频率。当频率较低时，观察到电流和电压较小，表明电路对低频的输入信号响应不敏感。随着频率逐渐升高，我们可以观察到电流和电压迅速增大，当频率接近谐振频率时，电流和电压达到峰值。随后，当频率继续增大，电流和电压迅速减小，表明电路对高频的输入信号响应也不敏感。通过测量和记录这些数据，我们可以绘制出电流和电压随频率变化的曲线。
此外，我们还可以通过改变电感和电容的数值来观察电路的特性。当电感或电容的数值增大时，谐振频率会降低，电路对低频信号的响应更加敏感。反之，当电感或电容的数值减小时，谐振频率会增大，电路对高频信号的响应更加敏感。
四、实验总结
通过本次实验，我们初步了解了RLC串联谐振电路的特性和频率响应。通过搭建电路，测量电流和电压，并观察其随频率变化的规律，我们可以更深入地理解电路的工作原理。
除了本实验所涉及的内容，RLC串联谐振电路还有其他应用，例如在无线通信领域中，谐振电路可以用于频率选择性放大和滤波器的设计。在音频领域中，RLC谐振电路可以用于音箱的频率响应调节。通过深入学习和研究，我们可以扩展电路的应用，进一步挖掘其在科学和工程中的潜力。
rlc串联电路的谐振实验报告
rlc串联电路的谐振实验报告
一、实验目的
二、实验原理
1. RLC串联电路的基本概念
2. 谐振现象及其特点
三、实验器材和仪器
1. 实验器材清单
2. 实验仪器清单
四、实验步骤
1. 实验前准备工作
2. 测量电路中各元件的参数值
3. 测量谐振频率和带宽
五、实验数据处理与分析
1. 计算电路品质因数Q和谐振频率f0的理论值
2. 绘制电路的幅频特性曲线和相频特性曲线，并分析其特点。
六、实验结论与思考
七、参考文献
一、实验目的
本次实验主要是通过对RLC串联电路进行谐振实验，掌握测量RLC串联电路中各元件参数值以及谐振频率和带宽的方法，了解谐振现象及其特点，掌握计算电路品质因数Q和谐振频率f0理论值的方法，并绘制出幅频特性曲线和相频特性曲线。
二、实验原理
1. RLC串联电路的基本概念
RLC串联电路是由电阻R、电感L和电容C三种元件串联而成的电路。当交流电源接入这个电路时，由于电感和电容的存在，会产生阻抗，从而影响电路中的电流和电压。在RLC串联电路中，当交流信号频率等于某一特定值时，会出现谐振现象。
2. 谐振现象及其特点
谐振是指在某一特定频率下，RLC串联电路的阻抗达到最小值或最大值的现象。当交流信号频率等于谐振频率f0时，RLC串联电路中的阻抗为纯阻抗，即只有R存在。此时，如果在该频率下加入一个外加信号，则可以得到最大幅度的响应。
谐振现象具有以下特点：
（1）在谐振频率f0处，RLC串联电路中的阻抗为纯阻抗。
（2）在谐振频率f0处，输入信号与输出信号之间相位差为0。
（3）当输入信号频率偏离f0时，输出信号幅度将随着频率增加而降低。
三、实验器材和仪器
1. 实验器材清单：
电阻箱、电容箱、电感箱、万用表、示波器等。
2. 实验仪器清单：
Tektronix TDS2002C数字示波器等。
电路实验报告LC串联电路的谐振
电路实验报告LC串联电路的谐振
本次实验旨在通过搭建LC串联电路，在外加交流电源的作用下，通过调节电容器的电容值，使电路处于谐振状态，探究谐振电路的特性。
1.实验原理
LC串联电路是由电感L和电容C串联而成的电路。当外加的正弦交流电源频率为电路的谐振频率时，电容器和电感器的电荷量处于在电场和磁场存储的最大值，此时电路中消耗的能量最小，电路的阻抗达到最小值，电源所供给的电力也最大，此现像称为谐振。
f=1/2π√(LC)
其中L为电感器的电感，C为电容器的电容。
对于串联电路，总电抗XL=ωL，总电容XC=1/ωC，总阻抗Z的大小为：
Z=√(R^2+(XL-XC)^2)
当XL=XC时，Z达到最小值，电路达到谐振。
2.实验仪器
交流电源、LC串连电路实验箱、示波器等仪器。
3.实验步骤
1）将交流电源接到LC串联电路的端点；
2）打开示波器电源，并将示波器的探头一个连接到电路的正极上，另一个连接到电路的负极上，用示波器观察到电路中的电压波形；
3）调节电容的电容值，使电路处于谐振状态，观察到电压波形成为正弦波形；
4）记录下谐振频率f、电感L和电容C的值；
5）测量电容器的电容值，与调节前的电容数值进行对比；
6）完成实验，关闭所有电源，归还实验器材并清理实验现场。
4.实验结果
通过实验，得出谐振频率f为2902Hz，电容器的电容值为0.02μF，电感器的电感值为0.47H。 5.实验分析
LC谐振电路是一种特殊的电路，在特定的频率下能够达到谐振状态，电路的阻抗达到最小值，具有很高的有用功率，是一种高能效的电路。
本次实验是通过电容器的电容值来调节电路的频率，达到谐振状态。因为电容器的电容值很小，而电感器的电感值相对较大，所以电路的谐振频率与电容器的电容值呈反比例关系。
串联谐振电路的研究实验报告
串联谐振电路的研究实验报告
串联谐振电路的研究实验报告
引言
电路是电子学的基础，而谐振电路则是电路中的重要组成部分。谐振电路能够实现对特定频率的信号的放大或滤波，广泛应用于通信、无线电、音频等领域。本实验旨在研究串联谐振电路的特性和性能，并通过实验验证理论计算结果的准确性。
实验原理
串联谐振电路由电感、电容和电阻组成。当电路中的电感和电容的谐振频率与输入信号的频率相等时，电路呈现出最大的阻抗，即谐振频率。在谐振频率附近，电路的阻抗较小，信号能够得到放大，而在谐振频率两侧，电路的阻抗增大，信号被滤波。
实验装置
本实验所使用的装置包括信号发生器、示波器、电感、电容、电阻、万用表等。
实验步骤
1. 搭建串联谐振电路：将电感、电容和电阻按照串联的方式连接起来。
2. 连接信号发生器：将信号发生器的输出端与电路的输入端相连。
3. 连接示波器：将示波器的探头分别与电路的输入端和输出端相连。
4. 设置信号发生器：选择合适的频率和幅度，使得输入信号能够覆盖到谐振频率附近。
5. 观察示波器：通过示波器观察输入信号和输出信号的波形，并记录相关数据。
6. 测量电路参数：使用万用表等仪器测量电感、电容和电阻的数值，并记录下来。
实验结果与分析
通过实验测量和观察，我们得到了一系列关于串联谐振电路的数据。首先，我们可以通过示波器观察到输入信号和输出信号的波形。在谐振频率附近，输出信号的振幅较大，而在谐振频率两侧，输出信号的振幅逐渐减小。这验证了串联谐振电路对特定频率信号的放大和滤波功能。
其次，我们可以通过测量电路参数来计算谐振频率。根据串联谐振电路的公式，谐振频率f可以通过电感L和电容C的数值计算得到：f = 1 / (2π√(LC))。我们可以使用测量到的电感和电容数值代入公式进行计算，并与实验观察到的谐振频率进行对比。如果计算结果与实验观察结果相符，即可验证公式的准确性。
实验过程中，我们还可以测量电路的阻抗随频率的变化情况。通过改变信号发生器的频率，我们可以得到一系列测量数据，并绘制成阻抗-频率曲线。在谐振频率附近，电路的阻抗较小，而在谐振频率两侧，电路的阻抗增大。这与理论预期相符，进一步验证了串联谐振电路的特性。
rlc串联电路的谐振实验报告 2
rlc串联电路的谐振实验报告
RLC串联电路的谐振实验报告
引言
在电路学中，RLC串联电路是一种非常重要的电路结构。它由电阻（R）、电感（L）和电容（C）三个基本元件组成。本实验旨在研究RLC串联电路的谐振现象，并通过实验数据分析和计算验证理论公式。
实验目的
1. 了解RLC串联电路的基本原理和谐振现象；
2. 掌握测量RLC串联电路的频率、电压和电流的方法；
3. 验证理论公式与实验数据的一致性。
实验仪器和材料
1. RLC串联电路实验箱；
2. 示波器；
3. 函数发生器；
4. 电阻箱；
5. 电感箱；
6. 电容箱。
实验步骤
1. 搭建RLC串联电路：根据实验箱中提供的电阻箱、电感箱和电容箱，按照电路图搭建RLC串联电路。
2. 连接示波器：将示波器的探头连接到电路的输出端，以便观察电路的电压波形。 3. 连接函数发生器：将函数发生器的输出端与电路的输入端相连，用于提供激励信号。
4. 调节函数发生器：通过调节函数发生器的频率，使得电路产生谐振现象。
5. 观察示波器波形：调节示波器的参数，观察电路的电压波形，并记录下谐振频率。
6. 测量电压和电流：使用万用表测量电路中的电压和电流，并记录下相关数据。
7. 分析数据：根据实验数据，计算并绘制电压-频率和电流-频率的曲线图。
8. 验证理论公式：将实验数据与理论公式进行比较，验证其一致性。
实验结果与分析
通过实验数据的记录和分析，我们得到了以下结果：
1. 谐振频率：根据示波器观察到的波形，我们确定了RLC串联电路的谐振频率为f0。
2. 电压-频率曲线：根据测量得到的电压数据，我们绘制了电压-频率曲线图。曲线在谐振频率附近呈现出峰值，验证了谐振现象的存在。
3. 电流-频率曲线：根据测量得到的电流数据，我们绘制了电流-频率曲线图。曲线在谐振频率附近同样呈现出峰值，与理论公式相符。
结论
通过本次实验，我们验证了RLC串联电路的谐振现象，并得到了以下结论：
