汽车空调系统知识点
简述汽车空调通风系功能
简述汽车空调通风系功能
汽车空调通风系统是汽车空调的重要组成部分之一,主要的功能是提供车内空气的清新和舒适感。
以下是汽车空调通风系统的主要功能和特点:
1. 通风功能:汽车空调通风系统可以通过管道和风机将新鲜的空气引入车内,将车内污浊的空气排出,从而保持车内空气的清新和流通。
2. 冷却功能:在炎热的夏天,汽车空调通风系统可以通过排出污浊的空气来冷却车内的温度,提高车内舒适度。
3. 除菌功能:汽车空调通风系统可以通过管道和风机将新鲜的空气引入车内,从而杀死车内空气中的细菌和病毒,保持车内卫生和健康。
4. 气味去除:当车内存在异味时,汽车空调通风系统可以通过排出异味来净化车内空气,去除异味。
5. 温度调节:汽车空调通风系统不仅可以提供清新的气体,还可以调节车内的温度,提高车内舒适度。
除了以上功能,汽车空调通风系统还可以通过控制室内空气的流通和温度来提供不同的体验,例如调节车内空气质量、温度和通风速度等。
拓展:
1. 汽车空调通风系统的发展:随着汽车技术的发展,汽车空调通风系统的功能也在不断提高和改进。
例如,现代汽车空调通风系统通常具有多个管道和风机,可以提供更多的功能和更高的效率。
2. 汽车空调通风系统的影响:汽车空调通风系统对车内空气质量和舒适度的影响越来越受到人们的重视。
许多车主在选择汽车时,会考虑车辆是否具有较好的通风系统。
3. 汽车空调通风系统的维护:汽车空调通风系统的维护非常重要,因为良好的通风系统可以提高车内空气质量和舒适度。

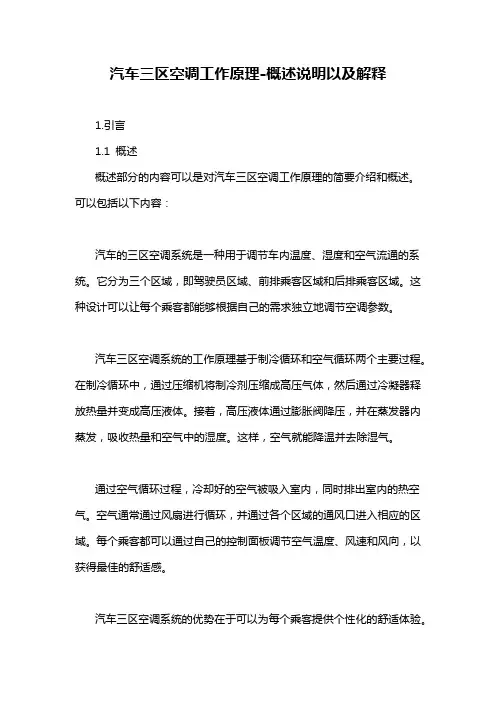

汽车三区空调工作原理-概述说明以及解释
汽车三区空调工作原理-概述说明以及解释1.引言1.1 概述概述部分的内容可以是对汽车三区空调工作原理的简要介绍和概述。
可以包括以下内容：汽车的三区空调系统是一种用于调节车内温度、湿度和空气流通的系统。
它分为三个区域，即驾驶员区域、前排乘客区域和后排乘客区域。
这种设计可以让每个乘客都能够根据自己的需求独立地调节空调参数。
汽车三区空调系统的工作原理基于制冷循环和空气循环两个主要过程。
在制冷循环中，通过压缩机将制冷剂压缩成高压气体，然后通过冷凝器释放热量并变成高压液体。
接着，高压液体通过膨胀阀降压，并在蒸发器内蒸发，吸收热量和空气中的湿度。
这样，空气就能降温并去除湿气。
通过空气循环过程，冷却好的空气被吸入室内，同时排出室内的热空气。
空气通常通过风扇进行循环，并通过各个区域的通风口进入相应的区域。
每个乘客都可以通过自己的控制面板调节空气温度、风速和风向，以获得最佳的舒适感。
汽车三区空调系统的优势在于可以为每个乘客提供个性化的舒适体验。
驾驶员、前排乘客和后排乘客可以根据自己的喜好和需求调节空调参数，而不会干扰到其他乘客。
这种设计可以提高乘坐的舒适度，同时也符合人性化的设计理念。
总之，汽车三区空调系统通过制冷循环和空气循环两个主要过程，为每个乘客提供独立的空调调节功能，实现个性化的舒适体验。
这种系统在汽车领域的应用越来越广泛，并为乘车者带来了更多的便利和舒适。
1.2文章结构文章结构部分的内容可以是关于本文的组织结构和论述逻辑的说明。
在这里，我们可以介绍每个章节或部分的主要内容和目的，以及它们在整篇文章中的作用。
下面是一个例子：1.2 文章结构本文分为引言、正文和结论三个部分。
引言部分首先对汽车三区空调这一主题进行概述，介绍了汽车空调的基本概念和作用。
接下来，我们将进一步阐述本文的结构和目的。
在正文部分，我们将重点讨论关于汽车三区空调工作原理的两个主要要点。
第一要点将详细介绍汽车空调系统的组成部分以及它们的功能和相互作用。
第四章 汽车空调的采暖、通风与净化系统
图4-7真空冷却液控制阀
图4-6拉绳冷却液控制阀
真空控制阀可以用于手动空调，也可以用 于自动空调。它主要由一个封闭膜片盒、 活塞和阀体所组成，如图4-7所示。膜片盒 内有膜片（橡胶片）、弹簧和真空管接头。 控制真空冷却液阀的是真空膜片盒，真空 从发动机的进气歧管或真空罐引来。
（3）风道布置 水暖式采暖系统的进、排风装置是由 进风筒、出风筒、出风口和控制风门 等组成，如图4-8所示。
（2）间接换热式 间接换热式由风机、热交换器、暖风管道和控制元件等四部分组成。
余热气暖式暖风装置按空气加热器结构不同，可分为热交换器式和热管式两种型式。 ①热交换器式
汽车余热气暖热交换器式采暖装置 结构是在发动机的排气管上安装一 个热交换器用于加热空气。工作时， 将通往消声器的阀门关闭，汽车废 气就进入热交换器内，用于加热热 交换器外的冷空气，冷空气通过热 交换器吸收热量后温度升高，由风 机吹入车厢内用于采暖和除霜，如 图4-10所示。
图4-10余热气暖热交换器式采暖装置结构
②热管式
利用小型热管式换热器，高效回收汽车发动机排 气中的余热，用于大型汽车的冬季采暖。
汽车发动机的废气通过废气进口进入热管换热器 的加热段，使“碳钢——氨”重力式热管（垂直 安装）内的氨液真空蒸发，蒸气在热管冷凝段放 出热量，加热由汽车车头窗下通风口进入的新鲜 空气，加热后的新鲜空气由风机吹送到车厢内用 于采暖。如图4-11所示。
（2）热管式 利用热管换热器，回收发动机排气中的余热，主要用大型汽车的冬季暖。
2．独立式供暖系统 大型豪华旅车、客车以及在寒冷地区使用的汽车，常用独立式供暖系统。所谓独 立式，即它的运行独立于发动机。根据被加热介质的不同，分为气暖式加热器和 水暖式加热器。
（二）根据空气循环方式，汽车供暖系统又分为内气式、外气式、内外混合式 1．内气式（又称内循环式） 是指利用车内空气循环，将车厢内部空气（用过的）作为载热体，让其通过热交 换器升温，使升温后的空气再进入车厢内取暖。
汽车空调制冷系统培训课件
第二节 汽车空调压缩机的构造与工作原理
一、空调压缩机的作用 空调压缩机是汽车空调的核心部件，它由发动机通过皮带驱动，负责吸入空调蒸 发器出口处的低温低压气态制冷剂，并把制冷剂加压，压缩成为高温高压的气态 制冷剂，然后排向冷凝器，为制冷剂在制冷系统的管路内循环流动提供动力。
二、汽车空调压缩机的安装位置 就轿车而言，汽车空调压缩机是 用固定托架安装在发动机气缸体 上，当电磁离合器接合时，由发 动机通过皮带传动带动压缩机运 转。如图3-６所示。
三、汽车空调制冷系统的分类 现在汽车空调制冷系统可分为两类：一类是膨胀阀式制冷系统，另一类是孔管式 制冷系统。
(一)膨胀阀式空调制冷系统 膨胀阀式空调制冷系统结构如
图3-2所示。主要由压缩机、 冷凝器、贮液枯燥器、膨 胀阀、蒸发器和鼓风机等 组成。
图3-2 膨胀阀式空调制冷系统
1.压缩机 压缩机由发动机通过皮带驱动，吸入蒸发器出口处的低温低压的气态制冷剂，把 制冷剂压缩成高温高压的气态排向冷凝器。 2.冷凝器 对于轿车的冷凝器安装在水箱前端，高温高压的过热制冷剂气体进入冷凝器，制 冷剂得到冷却风扇的散热，由于压力及温度的降低，制冷剂气态冷凝成液态，并 放出大量的热。从冷凝器出来后，制冷剂呈高温高压的液态。 3.储液枯燥过滤器 高温高压的液态制冷剂在储液枯燥过滤器内得到储存、枯燥水份、过滤杂质。 4.膨胀阀 高温高压的液态制冷剂通过膨胀阀的节流孔节流后体积变大，制冷剂的压力和湿 度急剧下降，以雾状〔细小液滴〕排向膨蒸发器。 5.蒸发器 雾状液态制冷剂进入蒸发器，制冷剂液态蒸发成气体。在蒸发过程中大量吸收周 围的热量，降低车内的温度，而后低温低压的制冷剂蒸气又进入压缩机。
2.冷凝放热过程 高温高压的过热制冷剂气体高于 环境的温度，进入冷凝器后将热 量传向大气进行热交换。由于压 力及温度的降低，制冷剂气体冷 凝成液体，并放出大量的热。此 过程作用是排热、冷凝。
简述汽车空调维修
汽车空调维修指南1. 简介汽车空调系统是现代汽车中不可或缺的重要组成部分，它能为驾乘者提供舒适的驾驶环境。
然而，由于长时间使用或其他原因，汽车空调可能会出现故障，需要进行维修。
本文将介绍汽车空调维修的基本知识、常见故障及解决方法。
2. 汽车空调系统组成汽车空调系统主要由以下几个部分组成：•压缩机：负责将制冷剂压缩成高温高压气体。
•蒸发器：通过制冷剂蒸发吸热来冷却空气。
•冷凝器：通过制冷剂在外界排放热量来降低温度。
•膨胀阀：控制制冷剂流量，实现制冷效果。
•风扇和风道：将冷却后的空气送入车内。
3. 常见故障及解决方法3.1 空调不制冷可能原因：•制冷剂泄漏：可能是由于密封件老化或损坏导致。
•压缩机故障：可能是由于电路故障或机械部件损坏导致。
•蒸发器堵塞：可能是由于灰尘或污垢堵塞导致。
解决方法：•找到泄漏点并更换密封件，修复制冷剂泄漏。
•检查压缩机电路，修复电路故障或更换压缩机。
•清洗蒸发器，清除堵塞物。
3.2 空调制冷效果差可能原因：•制冷剂不足：可能是由于泄漏导致制冷剂减少。
•冷凝器堵塞：可能是由于灰尘或污垢堵塞导致热量无法散发。
•膨胀阀故障：可能是由于阀门卡住或损坏导致。
解决方法：•补充制冷剂并找到泄漏点进行修复。
•清洗冷凝器，确保热量能够顺利散发出去。
•检查膨胀阀并修复或更换。
3.3 空调异味可能原因：•空调系统中的细菌和霉菌滋生。
•空调滤清器堵塞。
解决方法：•使用专门的空调清洁剂进行清洁，杀灭细菌和霉菌。
•更换空调滤清器。
3.4 空调噪音大可能原因：•压缩机故障：可能是由于机械部件松动或磨损导致。
•风扇故障：可能是由于风扇叶片变形或松动导致。
解决方法：•检查压缩机并紧固或更换松动或磨损的部件。
•检查风扇并修复或更换叶片。
4. 维护保养为了确保汽车空调系统的正常运行，以下是一些维护保养建议：•定期检查制冷剂量，并补充不足的制冷剂。
•定期更换空调滤清器，防止细菌和灰尘积聚。
•清洗冷凝器和蒸发器，确保散热效果良好。
汽车空调系统汇总及故障模式分析
1/空调型号划分:汽车空调目前分为两种：手动控制的汽车空调和电脑控制的汽车空调。
手动控制的汽车空调只能按驾驶员所设定的鼓风机空气温度和鼓风机转速不断运行，而电脑控制的汽车空调可以通过检测车内温度、车外温度和太阳辐射等等，根据驾驶员所设置的温度，自动调节鼓风机空气温度和鼓风机转速，从而将车内温度保持在设定的温度。
手动控制的汽车空调系统故障可以通过人工和仪器设备进行诊断。
电脑控制的汽车空调系统故障除了可以通过人工和仪器设备进行诊断外，还可以利用故障自诊断系统进行诊断。
1.1 汽车空调系统的组成和工作原理1.1.1汽车空调系统的组成和分类1．汽车空调系统的组成汽车空调主要由制冷系统、暖风装置、通风装置、操纵控制装置以及空气净化装置等组成。
（1）制冷系统。
由压缩机、冷凝器、贮液干燥器（或积累器）、膨胀阀（或孔管）﹑蒸发器和电气控制系统组成, 采用蒸气压缩式的制冷原理对空气进行冷却。
作为冷源的蒸发器，其温度低于空气的露点温度，因此，制冷系统还有除湿和净化空气的作用。
（2）暖风装置。
一般轿车空调是通过把发动机的冷却水引入暖风散热器，再利用暖风电机将热空气吹入车內，来达到提高室内温度的目的。
同时，还可以对前挡风玻璃进行除霜。
（3）通风装置。
包括暖风电机、风道、风门和出风口等，把车外的新鲜空气引入车内，通过排风口把车内污浊空气排出车外。
（4）操纵控制装置。
一般由电气系统、真空系统和操纵装置组成，对制冷系统和暖风装置的工作进行控制，同时，对车内的温度、风量、流向进行调节，保证空调系统正常工作。
（5）空气净化装置。
一般由空气过滤器、排风口、电气集尘器和阴离子发生器等组成。
对引入的车外空气进行过滤，不断排出车内的污浊气体，保证车内空气清洁。
2．汽车空调系统的分类根据压缩机控制方法的不同，汽车空调系统可分两类：一类是压缩机的开关由压力开关或温度开关控制，即循环离合器系统；另一类是压缩机连续运转，即蒸发机压力控制系统。
根据冷凝剂类型的不同，汽车空调系统可分为R-12系统和R-134a系统，目前大多数车辆采用R134a系统）。
新能源汽车热泵空调系统介绍
新能源汽车热泵空调系统介绍1. 引言1.1 概述随着全球环境保护意识的提高和对传统燃油车尾气排放的担忧，新能源汽车作为一种清洁、可持续的交通工具正逐渐受到广泛关注。
而在新能源汽车中，热泵空调系统起到了至关重要的作用。
本文将介绍新能源汽车热泵空调系统的原理、组成部分以及工作流程，并探讨其重要性和优势。
同时，还将总结该系统存在的潜在问题并展望未来发展趋势，以给读者提供有关该领域的全面了解。
1.2 文章结构本文共分为五个部分进行阐述。
首先，在引言部分，我们将概述本篇文章的主要内容，并简要介绍每个部分所涉及的内容。
接下来，将详细介绍新能源汽车热泵空调系统的原理和重要性，并强调其在新能源汽车中不可或缺的地位。
然后，我们会详细描述该系统的主要组成部分，包括压缩机、冷凝器、蒸发器以及膨胀阀等。
随后，在第四部分中，将深入探讨该系统的工作原理和流程，并介绍其控制方式与传感器检测技术的应用。
最后，在结论部分中，将总结新能源汽车热泵空调系统的优势和潜在问题，并对未来发展趋势进行展望和提出建议。
1.3 目的本文的目的是全面介绍新能源汽车热泵空调系统，旨在增强读者对该系统原理、组成部分以及工作流程的理解。
通过详细描述该系统的重要性和优势，我们希望读者能够深入了解其在新能源汽车中所扮演的角色，并认识到其可持续发展性。
同时，我们也会指出该系统存在的潜在问题并提出展望和建议，以促进该领域的进一步研究与创新。
2. 新能源汽车热泵空调系统介绍2.1 热泵空调系统原理新能源汽车热泵空调系统是一种基于热泵原理的空调系统，它利用电能驱动压缩机工作，通过循环流体介质，实现对车内空气的制冷和制热。
其工作原理与传统汽车空调系统相似，但使用了更高效、更环保的新能源技术。
2.2 新能源汽车热泵空调系统的重要性随着全球对环境污染问题的日益关注，新能源汽车正逐渐成为解决当今世界面临的关键问题之一。
而新能源汽车热泵空调系统在实现舒适驾乘体验的同时，还具备更低的能耗和减少尾气排放等优点。
2024版《汽车空调》ppt课件
《汽车空调》ppt课件目录•汽车空调概述•汽车空调基本原理与结构•汽车空调关键部件与技术•汽车空调性能评价与试验方法•汽车空调故障诊断与维修保养策略•总结与展望：未来汽车空调技术发展趋势01汽车空调概述定义汽车空调是一种为汽车内部提供舒适环境的设备，通过调节温度、湿度、空气流速和空气质量等参数，满足乘客和驾驶员的舒适性需求。
根据外界环境和乘客需求，提供适宜的制冷或制热效果。
去除空气中的多余水分，保持干爽舒适的环境。
实现车内外空气交换，保持空气新鲜。
去除空气中的尘埃、花粉、异味等污染物，提供清洁的空气环境。
调节温度通风换气过滤空气调节湿度汽车空调定义与作用汽车空调起源于20世纪初，最初是通过开窗通风或使用简单的风扇进行空气流通。
早期阶段20世纪30年代，机械制冷技术被应用于汽车空调，通过制冷剂循环实现降温效果。
机械制冷阶段随着电子技术的发展，汽车空调实现了自动化控制，能够根据车内环境和乘客需求自动调节温度、湿度等参数。
自动控制阶段近年来，汽车空调的发展更加注重环保和节能，采用新型制冷剂、高效压缩机等技术手段，降低能耗和减少对环境的影响。
环保与节能阶段汽车空调发展历史0102市场需求随着汽车保有量的不断增长和消费者对驾驶舒适性的追求，汽车空调市场需求持续旺盛。
同时，新能源汽车市场的快速发展也带动了汽车空调市场的增长。
智能化通过集成传感器、控制器和执行器等智能化技术，实现汽车空调的自动调节和远程控制。
轻量化采用新型材料、优化结构等手段，降低汽车空调的重量和体积，提高燃油经济性和空间利用率。
环保化采用环保型制冷剂和高效压缩机等技术手段，降低汽车空调的能耗和排放，减少对环境的污染。
个性化根据不同车型和乘客需求，提供个性化的汽车空调解决方案，满足多样化的市场需求。
030405汽车空调市场需求及趋势02汽车空调基本原理与结构03制冷剂类型R134a 、R12等。
01制冷原理利用制冷剂在蒸发器内蒸发吸热，使空气降温。
第四章 汽车空调系统的控制
汽车空调 3.2汽车空调配气系统
从图中可看出，全热式与空气混合式 温度调节的最大区别是：由蒸发器1 出来的冷 空气全部直接进入加热芯2，两者之间不设风门 进行冷热空气的混合和风量的调节。 经过配气、温度调节后上述两种方式 都能达到各吹风口要求的风量和温度，绝不是 全热式只出热风，而空气混合式出冷、热、温 风。实质上无论那种温调方式都要进行冷却和 加热处理，都要按进入车室内空气状态要求对 空气进行冷却和升温处理。 除了上面介绍的空气混合式和全热式 温度调节方式外，汽车空调中常用的配气温度 调节方式还有几种，详见图所示。其中：蒸发 器—E、加热芯—H、风门—D。
汽车空调 3.1汽车空调取暖系统
2．暖风系统的作用： （1）冬季天气寒冷，在运动的汽车内人们感觉更寒冷。这时， 汽车空调可以向车内提供暖风，提高车室内的温度，使乘 员不再感觉到寒冷。 （2）冬季或者初春，室内外温差较大，车窗玻璃会结霜或起 雾，影响司机和乘客的视线，不利于安全行车，这时可以 用暖风来除霜和除雾。
汽车空调 3.2 汽车空调配气系统
汽车空调配气，主要 是解决车室内温度、风量控制 的自动化和各类通风温调方式， 以提高舒适性。 车室内配气，有各种用 途的吹出口，如前席、后席、 侧面、冷风、暖风、除霜、除 雾等出风口。吹出口风温由风 门切换，所以风门布臵是配气 优劣的重要因素。 汽车空调典型配气方 式有空气混合式和全热式， 如 图所示。
汽车空调 4.1汽车空调控制 系统的控制元件
2．压力控制组件 压力控制组件可分为两类，一类是通断型，也称压力开关， 即对于所设定的压力执行通或断的指令，如高、低压开关等；另一 类是调节型，也称压力调节器，对于所设定的压力执行的是一个调 节过程。在蒸发器压力控制系统中，常常用到压力调节装臵调节蒸 发器压力，以防止其表面结冰。同时，调节装臵中都有一个旁通管 路，可保证少量制冷剂及冷冻润滑油的不断循环。用于汽车空调系 统的压力调节器有蒸发压力调节器(EPR)、导阀控制吸气节流阀 (POA)、组合阀(VIR)等。下面主要介绍压力开关。 压力开关属于保护元件，是一种随压力变化而断开或闭合 触点的元件，又称压力继电器。它由压力引入装臵、动力器件和触 点等组成，在系统中感受着制冷剂压力的变化，当系统中压力过高 或过低时压力开关起作用，防止系统在异常压力情况下工作，起到 了保护作用。
第四章 汽车空调采暖与通风系统
◆冷却液三通管有没有打开。
（2）过热保险丝熔断后的处理
一般应作如下处理： ①将转换开关拨至停止位置。 ②查清保险丝熔断原因（进出风口有否异物堵塞， 阻风器是否关闭，管道是否太细或弯曲太多，保险丝是 否熔断）。 ③排除熔断原因。 ④更换过热保险丝。
（3）平时的维护保养工作
①检查燃料管道是否有泄漏现象，管接头部分是 否完全夹紧，检查管子和油箱是否发生裂缝。 ②检查燃油滤清器是否积水或液通道 中 功用：加热器芯是一个热交换 装置，按需要对进入车内的空 气进行加热 结构：加热器芯的结构、形状 与散热器相似，由管子和散热 片等构成 基本检修：加热器芯常见的故 障是泄漏。泄漏的症状一般是， 发动机冷却液明显消耗，或者 是副驾驶位置仪表板有漏水现 象。故障诊断后，必须将加热 器从车上拆下后进行修理
作用：通过感温元件感测 发动机内冷却液的温度， 将温度变化信号转化成电 路的通断信号，控制冷却 液大小循环。
加热系统(轿车多用冷却水加热)
2、 工作原理
从发动机出来的冷却液经过恒温器，在温度达 到80℃时，恒温器开启，让发动机冷却液流到供暖 系统的加热器，在恒温器和加热器之间设置了一个 热水开关，用来控制热水的流动，冷却液的另一部 分流到散热器。冷却液在加热器散热，加热周围的 空气，然后再用风扇送到车内；冷却液从加热器出 来，在水泵的泵吸下，又重新进入发动机的散热器 内，冷却发动机，完成一次供暖循环。
二、余热式供暖系统
1、 组成
主要由加热器芯、热水阀、暖风机、恒温器等组成。
（1）加热器芯：由水管和散热器片组成，发动机的冷却水进
入加热器芯的水管，通过散热器片散热后，再返回发动机 的冷却系统。
（2）热水阀
（3）暖风机：由直流电动机和风扇组成，作用是将空气吹过 加热器芯加热后送入车内。
