气动保位阀结构及工作原理介绍
气动保位阀结构及工作原理介绍
2009-9-18 22:18:00 发布者：上海仪欣阀门有限公司
气动保位阀是阀位保护装置。当仪表的气源压力中断，或气源供给系统发生故障
时，气动保位阀能够自动切断调节器与调节阀气室，或定位器输出与调节阀气室之
间的通道，使调节阀的阀位保持原来的控制位置，以保证调节回路中工艺参数不变。
这样介质的被调作用不中断，故障消除后，气动保位阀立刻恢复正常位置。
下图所示为气动保位阀的结构。当气源信号进入气室B时，作用在比较部件2上
的力，与弹簧1的作用力进行比较。正常状态时，膜片比较部件2的推力，大于给
定的弹簧力，此时平板阀芯3抬起，打开喷嘴4，通道处于正常工作状态。当气源
发生故障而供气中断时，气室B的压力下降，在弹簧力作用下，平板阀芯3盖住喷
嘴，切断了气室A与输出口的通道。也就是将气动执行机构的气室密封，使调节阀
的工作位置保持在原来的位置上，起到保持阀位的作用。
气动保位阀结构图
1—弹簧 2—比较部分 3、平板阀芯 4—喷嘴 A、B—气室
气动阀执行机构原理
气动阀执行机构原理
气动阀执行机构是一种常见的工业自动化控制设备，它通过气压信号控制阀门的开关，实现对流体介质的控制。
气动阀执行机构的原理是利用气压信号控制阀门的开关，从而实现对流体介质的控制。
气动阀执行机构由气缸、气控阀、气源三部分组成。
气缸是气动阀执行机构的核心部件，它是将气压信号转换为机械运动的装置。
气缸内部有一个活塞，当气压信号作用于气缸时，活塞会向前或向后运动，从而带动阀门的开关。
气控阀是控制气缸的开关，它可以将气源的气压信号转换为控制气缸的信号。
气源是气动阀执行机构的能源，它提供气压信号，驱动气控阀和气缸的工作。
气动阀执行机构的工作原理是：当气源提供气压信号时，气控阀会将气源的气压信号转换为控制气缸的信号，从而控制气缸的运动。
当气缸的活塞向前运动时，阀门会打开；当气缸的活塞向后运动时，阀门会关闭。
通过改变气源的气压信号，可以控制气缸的运动，从而实现对阀门的开关控制。
气动阀执行机构具有结构简单、可靠性高、响应速度快等优点，广泛应用于工业自动化控制领域。
在实际应用中，需要根据不同的工况和介质选择合适的气动阀执行机构，以保证系统的稳定性和可靠性。
同时，还需要注意气源的压力和流量，以确保气动阀执行机构的正常工作。

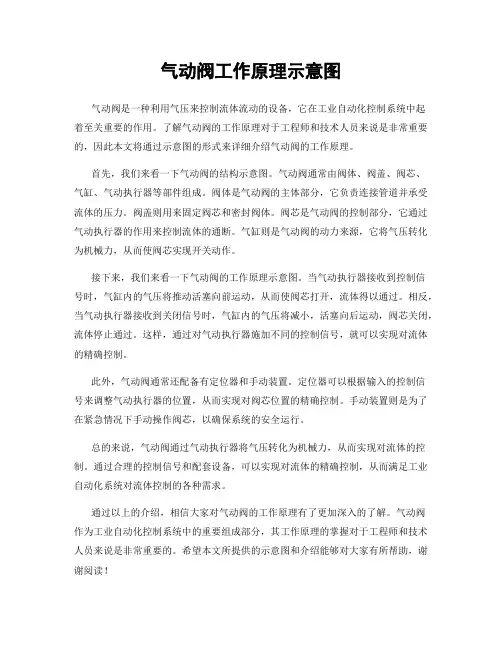

气动阀工作原理示意图
气动阀工作原理示意图气动阀是一种利用气压来控制流体流动的设备，它在工业自动化控制系统中起着至关重要的作用。
了解气动阀的工作原理对于工程师和技术人员来说是非常重要的，因此本文将通过示意图的形式来详细介绍气动阀的工作原理。
首先，我们来看一下气动阀的结构示意图。
气动阀通常由阀体、阀盖、阀芯、气缸、气动执行器等部件组成。
阀体是气动阀的主体部分，它负责连接管道并承受流体的压力。
阀盖则用来固定阀芯和密封阀体。
阀芯是气动阀的控制部分，它通过气动执行器的作用来控制流体的通断。
气缸则是气动阀的动力来源，它将气压转化为机械力，从而使阀芯实现开关动作。
接下来，我们来看一下气动阀的工作原理示意图。
当气动执行器接收到控制信号时，气缸内的气压将推动活塞向前运动，从而使阀芯打开，流体得以通过。
相反，当气动执行器接收到关闭信号时，气缸内的气压将减小，活塞向后运动，阀芯关闭，流体停止通过。
这样，通过对气动执行器施加不同的控制信号，就可以实现对流体的精确控制。
此外，气动阀通常还配备有定位器和手动装置。
定位器可以根据输入的控制信号来调整气动执行器的位置，从而实现对阀芯位置的精确控制。
手动装置则是为了在紧急情况下手动操作阀芯，以确保系统的安全运行。
总的来说，气动阀通过气动执行器将气压转化为机械力，从而实现对流体的控制。
通过合理的控制信号和配套设备，可以实现对流体的精确控制，从而满足工业自动化系统对流体控制的各种需求。
通过以上的介绍，相信大家对气动阀的工作原理有了更加深入的了解。
气动阀作为工业自动化控制系统中的重要组成部分，其工作原理的掌握对于工程师和技术人员来说是非常重要的。
希望本文所提供的示意图和介绍能够对大家有所帮助，谢谢阅读！。
气动阀门工作原理图解
气动阀门工作原理图解
气动阀门工作原理图解如下：
气动阀门主要由执行机构、阀门体和控制装置组成。
下面是一个简单示意图：
________________
| |
| |
| |
| 阀门体 |
| |
| |
| |
|________________|
/ \
______/____________\______
| | |
| | |
| 控制装置 | 执行机构 |
| | |
| | |
| | |
|__________|______________|
控制装置：控制装置一般由气源、电气控制元件和信号传感器构成。
通过信号传感器将控制信号传递给控制装置，然后控制装置通过电气控制元件控制气源的开关与阀门的动作。
执行机构：执行机构是气动阀门的关键组成部分，它主要由气缸、活塞、阀盖等组成。
气源供给气动阀门，执行机构的气缸将气源压力转化为机械力量，通过活塞的上下运动，带动阀盖的打开或闭合，从而实现对介质的控制。
阀门体：阀门体是气动阀门的关键部分，一般由阀座、阀芯和密封件组成。
通过阀芯在阀座上的开启和关闭运动来控制介质的流动或封闭。
当阀芯打开时，介质可以顺畅通过阀座，当阀芯关闭时，阀座和阀芯之间形成密封，阻止介质的流动。
综上所述，气动阀门的工作原理是：通过控制装置发出控制信号，控制执行机构实现阀门的开闭，从而控制介质的流动。

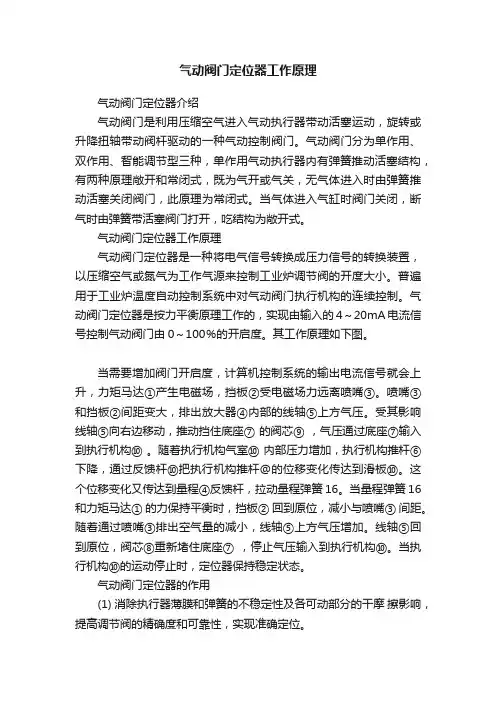

气动阀门定位器工作原理
气动阀门定位器工作原理气动阀门定位器介绍气动阀门是利用压缩空气进入气动执行器带动活塞运动，旋转或升降扭轴带动阀杆驱动的一种气动控制阀门。
气动阀门分为单作用、双作用、智能调节型三种，单作用气动执行器内有弹簧推动活塞结构，有两种原理敞开和常闭式，既为气开或气关，无气体进入时由弹簧推动活塞关闭阀门，此原理为常闭式。
当气体进入气缸时阀门关闭，断气时由弹簧带活塞阀门打开，吃结构为敞开式。
气动阀门定位器工作原理气动阀门定位器是一种将电气信号转换成压力信号的转换装置，以压缩空气或氮气为工作气源来控制工业炉调节阀的开度大小。
普遍用于工业炉温度自动控制系统中对气动阀门执行机构的连续控制。
气动阀门定位器是按力平衡原理工作的，实现由输入的4～20mA电流信号控制气动阀门由0～100％的开启度。
其工作原理如下图。
当需要增加阀门开启度，计算机控制系统的输出电流信号就会上升，力矩马达①产生电磁场，挡板②受电磁场力远离喷嘴③。
喷嘴③和挡板②间距变大，排出放大器④内部的线轴⑤上方气压。
受其影响线轴⑤向右边移动，推动挡住底座⑦ 的阀芯⑨ ，气压通过底座⑦输入到执行机构⑩ 。
随着执行机构气室⑩ 内部压力增加，执行机构推杆⑥下降，通过反馈杆⑩把执行机构推杆@的位移变化传达到滑板⑩。
这个位移变化又传达到量程④反馈杆，拉动量程弹簧16。
当量程弹簧16和力矩马达① 的力保持平衡时，挡板② 回到原位，减小与喷嘴③ 间距。
随着通过喷嘴③排出空气量的减小，线轴⑤上方气压增加。
线轴⑤回到原位，阀芯⑧重新堵住底座⑦ ，停止气压输入到执行机构⑩。
当执行机构⑩的运动停止时，定位器保持稳定状态。
气动阀门定位器的作用(1) 消除执行器薄膜和弹簧的不稳定性及各可动部分的干摩擦影响，提高调节阀的精确度和可靠性，实现准确定位。
(2) 增大执行器的输出功率，减小调节信号的传递滞后，加快阀杆移动速度。
(3) 改变调节阀的流量特性。
气动阀门定位器应用(1)组成分程控制系统，实现多个阀门的并联使用。
阀门气路上的锁止阀和保位阀的工作原理
阀门气路上的锁止阀和保位阀的工作原理The working principles of the lock valve and the position-maintaining valve on the valve pneumatic circuit are vital to ensuring the efficient operation of the valve system. Lock valves are designed to prevent the unintended movement of the valve actuator, while position-maintaining valves are responsible for holding the valve in a specific position. Understanding how these valves function is essential for maintaining the safety and reliability of the valve system.锁止阀的工作原理是通过在气路中引入一个单向阀或者一个阻尼器，来实现对阀门活塞的锁定。
当锁止阀关闭时，气体将被阻挡在阀门活塞两侧，从而阻止活塞的移动。
这种设计可以有效避免因外部压力或振动而导致阀门意外开启或关闭的情况，保证阀门的稳定工作。
Position-maintaining valves, on the other hand, work by maintaining a specific pressure in the actuator chamber to hold the valve in position. By regulating the flow of air into and out of the actuator chamber, these valves ensure that the valve stays in the desired position even under changing process conditions. This is crucial forprocesses where precise control over the valve position is necessaryto maintain optimal performance.保位阀的工作原理是通过对阀门的活塞室施加一定的气压，来保持阀门在特定位置。
各类型阀门定位器构造及工作原理
各类型阀门定位器构造及工作原理阀门定位器是一种用于控制阀门位置的装置，它能够确保阀门在需要的位置上精确停止。
根据不同的阀门类型和工作原理，阀门定位器的构造和工作原理也会有所不同。
下面我将从不同类型的阀门定位器构造和工作原理的角度来进行详细解释。
首先，我们来看气动阀门定位器的构造和工作原理。
气动阀门定位器通常由气源接口、气动执行机构、位置反馈装置和控制单元组成。
气源接口用于连接气源管道，通过控制气源的压力来实现阀门的定位。
气动执行机构是阀门定位器的核心部件，它接收气源信号并将其转换为机械运动，从而驱动阀门实现开启、关闭或调节。
位置反馈装置用于监测阀门位置，并将实际位置信息反馈给控制单元，以便实现闭环控制。
控制单元则根据位置反馈信息和设定值来控制气源的输出，从而实现对阀门位置的精确控制。
其次，液动阀门定位器的构造和工作原理也有所不同。
液动阀门定位器通常由液压执行机构、位置传感器和控制系统组成。
液压执行机构通过液压力来实现阀门的定位，位置传感器用于监测阀门位置并将反馈信号传输给控制系统，控制系统则根据反馈信号和设定值来控制液压执行机构，从而实现对阀门位置的精确控制。
另外，电动阀门定位器的构造和工作原理也是不同的。
电动阀门定位器通常由电动执行机构、位置传感器和控制系统组成。
电动执行机构通过电动机驱动来实现阀门的定位，位置传感器用于监测阀门位置并将反馈信号传输给控制系统，控制系统则根据反馈信号和设定值来控制电动执行机构，从而实现对阀门位置的精确控制。
总的来说，不同类型的阀门定位器在构造和工作原理上有所不同，但它们的共同目标都是实现对阀门位置的精确控制，以确保系统的安全运行和有效控制。
希望以上信息能够对你有所帮助。
气动阀的工作原理
气动阀的工作原理
气动阀是一种特殊的流体控制元件，它是由一组精密的组件组成的，以控制流体的传输和流量特性而设计的。
它们使用压缩的空气或其他气体来实现流体控制，从而可以更精确地控制流体的流速和流量。
气动阀的基本结构包括阀体、阀杆、阀座、阀板、执行机构和控制机构。
阀体是一种密封容器，用于容纳空气或其他气体；阀杆是由橡胶、塑料或金属制成的，用于连接阀板和执行机构；阀座是一种装有气阀和阀杆的平面，它与阀板有关；阀板是安装在阀座上的一种管道元件，用于连接压缩空气或其他气体源；执行机构是用于操纵阀杆、执行阀体动作的一种机构；控制机构是一种装置，用于控制阀杆运动，以达到控制阀体动作的目的。
气动阀的工作原理主要是通过操纵控制机构，使其控制阀杆的运动来调节阀体、阀杆和阀座之间的位置关系，从而控制流体传输。
当控制机构控制阀杆向上移动时，由于气体压力比重体比重小，气体就会被压缩空气推动向下，从而关闭阀体，从而控制流体传输；当控制机构控制阀杆向下移动时，由于气体比重小而重力较大，气体就会被重力拖动而往下流，从而打开阀体，从而控制流体传输。
气动阀具有很多优点，例如安装尺寸小，密封性能好，精度高，可靠性高，噪音小。
同时，它也具有抗腐蚀性强、耐磨性好、使用寿命长等优势。
因此，它已经广泛应用于汽车、船舶、石油化工、水泵、冶金、电力等行业。
总之，气动阀是一种先进的流体控制元件，它具有许多优点，能
够精确控制流体，可广泛用于各种工业应用中。
气动阀门原理
气动阀门原理气动阀门是一种常用的工业控制装置，它通过气动力传递，控制流体流通或切断的开闭设备。
本文将详细介绍气动阀门的工作原理及其应用。
一、气动阀门的工作原理气动阀门的工作原理基于气动力学和控制原理，主要包括以下几个方面：1. 压缩空气供应气动阀门的工作基于空气的压缩和传输。
首先需要有一个压缩空气的供应系统，通常由气源和压缩机组成。
气源通过压缩机将大气中的空气压缩成压缩空气，然后通过管道输送到气动阀门。
2. 信号传递气动阀门通过接收控制信号来实现开启或关闭的动作。
通常使用一个控制器或自动化系统发送信号给气动阀门，信号可以是电气信号或电子信号。
传统的气动控制系统使用的是气动信号，即将压缩空气通过气管传递到气动阀门。
3. 气动传动一旦接收到控制信号，气动阀门需要将信号转化为气动力来实现开启或关闭操作。
这里通常采用气动活塞或气动电动执行器作为传动装置。
当气动力作用于阀门上时，阀门将改变其位置，从而实现流体的流通或切断。
4. 阀门结构和操作气动阀门的结构和操作方式各异，常见的有截止阀、调节阀、蝶阀、球阀和电磁阀等。
不同类型的气动阀门具有不同的结构特点和操作原理。
例如，截止阀通过滑动阀芯与阀座之间的密封面来控制介质流通；调节阀通过改变阀芯或阀座的相对位置，来调节流量或压力。
二、气动阀门的应用气动阀门广泛应用于工业自动化过程中，具有快速、准确、可靠的特点。
以下是一些常见的气动阀门应用场景：1. 工艺控制气动阀门可用于控制工业系统中的流体流量、压力和温度等参数。
例如，在化工生产中，气动阀门可以调节不同的介质流量，确保工艺过程的准确性和稳定性。
2. 管道切断气动阀门可以用于切断管道中的流体，以便进行维修或更换设备。
在石油和天然气行业，气动阀门被广泛应用于油气管道系统中，实现流体的切断和控制。
3. 自动化系统气动阀门是自动化控制系统的重要组成部分，可以与传感器、控制器、执行器等设备配合使用，实现工业过程的自动化控制。
气动阀的工作原理
未知驱动探索，专注成就专业
气动阀的工作原理
气动阀是一种阀门，其工作原理基于气动装置来控制阀门
的开启和关闭。
气动阀由阀体、阀芯和气动装置组成。
气动装置通常由气源、气体分配阀和气动执行器组成。
气源提供气体供应，
气体经过气体分配阀控制进入气动执行器。
气动执行器受
气源和气动装置的控制，根据需要打开或关闭阀门。
当气动阀需要关闭时，气动装置将气体发送到气动执行器，使气动执行器内部的活塞或膜片移动，从而通过阀芯关闭
阀门。
当气动阀需要开启时，气动装置停止向气动执行器
发送气体，活塞或膜片返回到原位，阀芯打开阀门。
气动阀的开启和关闭通常可以通过控制气源中的气压、气
源供气时间或气动执行器的操作方式来实现。
这样，可以
通过调节气源压力或气源供气时间来控制阀门的开启程度，实现对流体介质的调节和控制。
1。
气动阀门工作原理图解
气动阀门工作原理图解气动阀门是一种通过气源压力控制阀门开启和关闭的装置，它在工业自动化控制系统中起着至关重要的作用。
了解气动阀门的工作原理对于工程师和技术人员来说是非常重要的，因为它可以帮助他们更好地理解和应用这一技术。
首先，让我们来看一下气动阀门的结构。
气动阀门通常由阀体、阀盖、阀芯、阀座、阀杆、螺母和气缸等部件组成。
其中，阀体是阀门的主体部分，阀盖用于封闭阀体，阀芯是阀门的控制元件，阀座是阀芯的密封座，阀杆用于连接阀芯和气缸，螺母用于固定阀杆，气缸则是控制阀芯开启和关闭的部件。
气动阀门的工作原理可以用以下几个步骤来解释。
首先，当气缸接收到气源压力时，气缸内部的活塞会受到压力的作用而移动，进而推动阀杆和阀芯向开启的方向移动。
这时，阀芯与阀座之间的密封面会分开，从而使介质可以通过阀门流通。
相反，当气缸失去气源压力时，气缸内部的活塞会因为弹簧的作用而返回原位，进而使阀芯和阀座重新密封，阀门关闭。
在实际应用中，气动阀门通常通过气源压力的控制来实现开启和关闭。
当气源压力传送到气缸时，气缸内的活塞会受到压力的作用而移动，进而控制阀芯的位置，使阀门实现开启或关闭。
而当气源压力停止传送时，气缸内的活塞则会因为弹簧的作用而返回原位，使阀门关闭。
总的来说，气动阀门的工作原理可以简单概括为，通过气源压力控制气缸的活塞移动，从而控制阀芯的位置，实现阀门的开启和关闭。
这种工作原理使得气动阀门在工业自动化控制系统中具有了广泛的应用，它不仅可以实现远距离控制，而且还具有响应速度快、可靠性高等优点。
综上所述，气动阀门的工作原理是基于气源压力控制阀门开启和关闭的，它通过气缸的活塞移动来实现阀芯的位置控制，从而实现阀门的开启和关闭。
这种工作原理使得气动阀门在工业自动化控制系统中具有了广泛的应用前景。
希望通过本文的介绍，读者对气动阀门的工作原理有了更深入的了解。
