第四章-点火系维修、诊断PPT课件

合集下载

点火系统的故障诊断培训课件

点火系统的故障诊断培训课件

1/27/2021
点火系统的故障诊断
23
课题二 点火系统零部件的检测
五、点火线圈的检查
1. 外观检查
2. 电阻检测
3. 试灯检验法
4.
点火线圈发火
强度的检测
1/27/2021
点火系统的故障诊断
24
课题二 点火系统零部件的检测
五、点火线圈的检查
点火线圈电阻的检测
1/27/2021
点火系统的故障诊断
1/27/2021
点火系统的故障诊断
33
课题三 点火系统的故障实例
三、丰田凯美瑞2.4 L轿车不能起动
2.故障分析诊断与排除
汽缸有足够的压缩压力,电脑已经命令喷油器工作并 发出了点燃混合气的点火指令。在这种情况下,能够造成 发动机无法起动的原因只有点火正时不对。在发动机起动 工况用诊断仪监测点火正时,仪器显示点火提前角为上止 点前5°,然而用正时灯实际检测点火正时却发现正时灯 根本检测不到曲轴胶带盘上的正时记号。
发动机能够起动工作,汽 车在正常运行过程中燃油消耗 异常增多,高速行驶时提速慢 或难以提速。
1/27/2021
点火系统的故障诊断
7
课题一 点火系统的常见故障现象及原因分析
二、高压火弱
2.故障原因
1 个别火花塞间隙不正确或有漏电的情况。
有多个点火线圈的点火系统,个别点火线圈损坏、性能不
2 良或接触不良。
1/27/2021
点火系统的故障诊断
27
课题三 点火系统的故障实例
一、发动机不能正常起动
2.故障分析诊断与排除
详见课
本P102-104
1/27/2021
点火系统的故障诊断
28

《汽油发动机点火系》课件

《汽油发动机点火系》课件

检查火花塞
更换损坏的点火线圈和高压线。
检查点火控制器
清洁或更换积碳、潮湿的火花塞 。
修复或更换损坏的点火控制器元 件。
准备工作
确保工具齐全,防护措施到位。
路试和复查
在排除故障后进行路试,确保点 火系统工作正常。
06
案例分析
案例一:点火线圈故障的诊断与排除
总结词
症状表现
点火线圈是点火系统中的重要组成部分, 其故障可能导致发动机无法正常启动或运 转。
高压线
01
高压线的作用是将点火线圈产生的高电压传输到火花塞,确保 火花塞产生电火花。
02
高压线由绝缘材料制成,通常具有较好的耐压性能和绝缘性能
,以防止电流泄漏和损坏。
高压线的性能对点火系统的点火效果有很大影响,因此需要定
03
期检查和更换以确保正常工作。
火花塞
火花塞是点火系统中的终端部件,其作 用是在气缸内产生电火花,点燃混合气
ECU计算
ECU根据接收到的曲轴位置和转速信号,计算出 最佳点火时刻,并发出指令控制点火线圈。
3
点火提前角
点火提前角是点火时刻相对于上止点前移的角度 ,ECU根据发动机的工况和转速动态调整点火提 前角。
点火线圈的工作原理
初级线圈
初级线圈通电后产生磁场,磁场的变化与电流的大小和方向有关 。
次级线圈
当初级线圈的磁场变化到一定程度时,次级线圈感应出高电压。
分电器
分电器是点火系统中的重要组成部分 ,其作用是根据发动机的工作状态, 适时地将高压电分配给各缸火花塞。
分电器的性能对点火系统的点火效果 有很大影响,因此需要定期检查和调 整以确保正常工作。
分电器通常由凸轮轴、分火头、分电 器盖和高压线等组成,凸轮轴旋转驱 动分火头和分电器盖的相应部分,将 高压电分配给各缸火花塞。

点火系统故障诊断与维修分析解析完整版资料

点火系统故障诊断与维修分析解析完整版资料

二.点火系统常见故障分析-火花塞
❖ 火花塞积垢(即绝缘体、电极或外壳被厚厚的、灰黑色 的粉状及绒状沉积物覆盖)—导致失火。造成怠速不稳、 加速不良、排放超标等故障。
检查方法:目视 修理方法:更换更热型火花塞。
❖ 中心电极烧蚀--导致失火。造成怠速不稳、加速不良、 排放超标等故障。 检查方法:目视 修理方法:更换火花塞。
微机控制点火系统
点火控制模块受ECU控制 分类: 有分电器式
无分电器式: 分组式和独立式
电子点火系统
分电器盖和分火▪ 头传触点统烧蚀点--导火致点系火电统压的下降局。 限性
• 火花能量和点火电压有限 1) 强大的火花
(3)点火时刻应与汽油机的运行状况相匹配
• 触点易烧蚀 点火线圈损坏或工作不良--导致失火。

高压电路电阻过大和漏电


点火时刻
低压电路IGT信号:传感器、ECU、点火器
高压电路安装:分电器、高压线
点火性能不稳定
低压电路信号不稳定:传感器松动、线路连接不良、 点火器热稳定性差等
高压电路电阻过大和漏电
点火系常规检查
火花塞跳火检查
分缸高压线跳火检查
火花塞
中央高压线跳火检查
分电器、分缸线
检查点火线圈电源电路、控制电路
微机控制点火系统-无分电器(分组式)
微机控制点火系统-无分电器(独立式)
汽油机点火系的基本要求
造成发动机不能起动、怠速不稳、加速不良、排放超标等故障。
❖ (1)提供足够的击穿电压 (2)提供足够的点火能量
点火系统故障一般会导致汽车不能起动、起动困难、 怠速不稳、 发动机动力不足、加速不良 、易熄火等。 分电器盖和分火头触点烧蚀 --导致点火电压下降。 火花塞的电极间隙一般为0.

发动机起动系和点火系的检测与维修28页PPT

发动机起动系和点火系的检测与维修28页PPT

1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事,无字句处读书。——周恩来 5、阅读使人充实,会谈使人敏捷,写作使人精确。——培根
发动机起动系和点火系的检测与维修

6、黄金时代是在我们的前面,而不在 我们的 后面。

7、心急吃不了某些时候请收 敛。

9、只为成功找方法,不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。

10、只要下定决心克服恐惧,便几乎 能克服 任何恐 惧。因 为,请 记住, 除了在 脑海中 ,恐惧 无处藏 身。-- 戴尔. 卡耐基 。

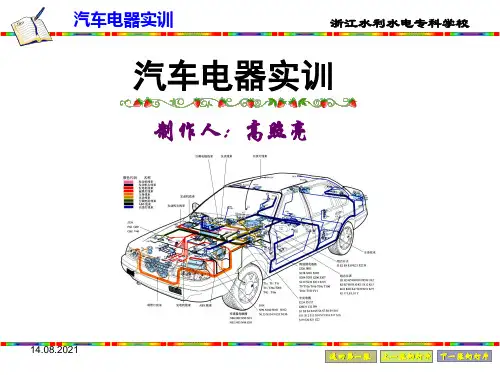

(完整)发动机点火系统的维修第讲精品PPT资料精品PPT资料

(完整)发动机点火系统的维修第讲精品PPT资料精品PPT资料

14.08.2021
返回第一张 上一张幻灯片 下一张幻灯片
汽车电器实训
2)点火线圈的检修 点火线圈发生故障,发动机立 即熄火,或不能起动。ECU不 能检测到该故障信息。图4.24 所示为ECU对点火线圈的控制 电路。 打开点火开关,用万用表检测 点火线圈2号正极对地电压, 应为12V。关闭点火开关,拔 下4个喷油器的接线和点火线 圈的接线,用一发光二极管测 试订,分别连接发动机搭铁点 和点火线圈上的1号插头,这 时接通起动机数秒,测试订应 同时闪烁。
汽车电器实训
浙江水利水电专科学校
汽车电器实训
制作人:高照亮
14.08.2021
返回第一张 上一张幻灯片 下一张幻灯片
汽车电器实训
浙江水利水电专科学校
目录
项目1 汽车电器维修基础 项目2 汽车电源系统的维修 项目3 汽车起动系统的维修 项目4 发动机点火系统的维修 项目5 照明与信号系统、组合仪表的检修 项目6 汽车辅助电器系统检修 项目7 汽车空调系统检修 项目8 全车线路的检修
5V),说明霍尔式凸轮轴位置传感器故障,应予更换传感器。 测量插座端子1和2之间,即传感器的电阻值,其允许值应为480~1000Ω,否则检查传感器的导线是否有断路或短路,如果在导线中找 不到故障,拆下传感器并将传感器轮固定,检查是否有损伤和端面跳动。
将万用表拨到电阻OHM×200Ω挡,检测传感器线束插头上端子“1”与ECU线束插头上端子“76”和“67”之间的阻值,标准阻值应为无 穷大。
• (4)清除故障代码。.
14.08.2021
返回第一张 上一张幻灯片 下一张幻灯片
汽车电器实训
4.2.3 任务实施
1.桑塔纳2000GLi型轿车 AFE型发动机点火系统的 检修 AFE型发动机点火系统零 部件组成如图4.22,电路图 如图4.23。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
4)起动发动机运转,由于被测缸不工作,该缸压信号 反映气缸压缩压力大小,其最大值产生于活塞压缩终了 上止点,连接在该缸火花塞上的点火传感器输出点火脉 冲信号或点火电压波形信号。
5)按仪器使用说明书的要求操作,测得怠速、规定转 速或任一转速下的点火提前角。
12
2020年9月28日
二、 电子点火系统故障诊断
6)电子点火系统中的点火线圈一般为专用高能点火线圈,应尽量避免 用普通点火线圈代用。
7)高压导线必须连接可靠、牢固。由于电子点火系统中点火线圈二次 电压;一般较高,若连接不好,易使分电器盖及点火线圈绝缘击穿而损坏。
8)当需摇转发动机而又不需要发动机起动时,应从分电器盖上拆下点 火线圈高压线,并将其搭铁,决不允许点火线圈在开路状态下工作,否则 极易损坏点火线圈和点火电子组件中的功率开关三极管。
一、点火正时的检测与调整
1.点火正时的检测
(1)点火电压波形检测与分析 在电子点火装置中,一次电流流经点火线圈一
次绕组后,不流经分电器,而是通过点火控制器搭 铁。因此,低压点火传感器的红鱼夹应夹在点火线 圈的负接柱线上。
4
2020年9月28日
检测步骤
1)按发动机点火示波器或发动机综合检测仪使用说明 书的要求,对仪器通电预热,检查校正。
电子点火系统又称为半导体点火系统或晶体管点火系 统,利用半导体元器件(如三极管、晶闸管等)组成电子开 关电路(即点火电子组件或点火器) ,点火电子组件接通 和断开点火线圈一次侧电路的具体时刻,由安装在分电器 内的点火信号发生器根据各气缸的点火时刻产生的点火信 号来控制。对电子点火系统的故障检测和诊断主要是针对 点火信号发生器和点火电子组件而言。
5
2020年9月28日
波形分析
(1)标准波形
6
多缸平列波
2020年9月28日Fra bibliotek多缸并列波
7
2020年9月28日
点火正时的检测
频闪法 用频闪法检测点火提前角使用的点火正时 仪又称为正时灯。该仪器由闪光灯、传感器、整形装置、 延时触发装置和显示装置构成,其基本工作原理建立在 频闪原理的基础上。
检测时,先接上正时灯,再把点火脉冲传感器串接 在一缸火花塞与高压线间或外卡在一缸高压线上(感应 式传感器),擦拭飞轮或曲轴带轮使正时标记显露。发 动机于怠速工况下运转,打开正时灯并使之对准正时标 识,调整电位计旋钮,使活动标记与固定标记对齐;此 时所显示的读数即为怠速工况下的点火提前角。
2)起动发动机并预热至正常工作温度。
3)按要求正确联机,即把各类传感器连接在发动机有 关部位。
4)通过按键或输入操作码可分别测得发动机的重叠波、 并列波、平列波和单缸选缸波。调节检测仪上的“亮度”、 “对比度”、“水平位置”、“水平福度”、“垂直位 置”、“垂直幅度”、,“示波同步”等旋钮,可使荧光 屏上的亮度、对比度、波形位置、波形幅度等符合观测要 求。同时,观测波形时,应使发动机在规定转速下运转。
根据点火信号发生器产生点火信号原理的不同,电子 点火系统可分为磁感应式、霍尔效应式和光电式等。
13
2020年9月28日
电子点火装置工作原理图 1-分电器中的点火信号发生器 2-点火控 制器 3-高能点火线圈
14
2020年9月28日
1、电子点火系统使用和维护注意事项
电子点火系统如果安装、使用不当,会造成一些人为故障,甚至损坏 点火系统。为此,在使用和维护过程中,应注意以下事项:
8
2020年9月28日
点火正时仪 1-闪光灯 2-点火脉冲传感器3电源夹 4-电位计旋钮;
飞轮及壳上的标记和点火提前角
9
2020年9月28日
缸压法
当某缸活塞到达压缩行程上止点时,气缸 内压缩压力最高。用缸压传感器检测出这一时 刻,同时用点火传感器检测出同一缸的点火时 刻,二者间所对应的曲轴转角即为点火提前角。 用缸压法制成的点火正时仪,由缸压传感器、 点火传感器、处理装置和指示装置等构成。如 果正时仪带有油压传感器,还可以用来检测柴 油机的供油提前角。
1)安装时,接线必须正确、牢固,尤其注意电源极性不可接错,否则 极易;损坏点火电子组件。
2) 电子点火装置必须有可靠的搭铁,尽量减少搭铁处的接触电阻, 以确保电路稳定可靠地工作。
3)点火信号线与高压线应分开,以免干扰点火电子组件的正常工作。
4)洗车时,应尽量避免将水溅到点火电子组件和分电器内。
5)发动机运转时,不可拆去蓄电池连接线,或用刮火的方法检查发电 机的发电情况,以免产生瞬间过电压而损坏点火电子组件。
1
2020年9月28日
本章学习重点: 1、电子点火系的维修及故障诊断方法 2、计算机点火系维修及故障诊断方法 计划学时:2学时
2
2020年9月28日
点火系一般由传感器、点火控制器、点 火线圈、配电器、火花塞等组成。按所使 用的传感器形式不同,有磁脉冲式、霍耳 效应式、光电式等多种形式。
3
2020年9月28日
第四章 发动机点火系统故障诊断
点火系统是汽油发动机最重要的组成部分 之一,点火系统性能好坏及技术状况是否完好 对发动机的动力性、经济性和排气污染性能等 都有很大的影响。汽车在行驶过程中因点火系 统故障造成发动机不能工作或工作不良的故障 占有很高的比例。因此,快速、准确地检查和 诊断汽车点火系统故障所在,对维护汽车正常 的技术状况是十分重要的。
10
2020年9月28日
缸压法检测点火、供油提前角原理图
11
2020年9月28日
发动机点火提前角的检测步骤如下: 1)运转发动机使其达到正常工作温度后停机。 2)拆下某一缸的火花塞,把缸压传感器装在火花塞孔
内。 3)把拆下的火花塞固定在机体上使之搭铁 (注意:中心
电极不能与机体相碰),并把点火传感器插接在火花塞上, 连接好该缸的高压线。此时,该缸火花塞可缸外点火
9)当需要拆、接电子点火装置连接导线,或安装和拆卸检测仪器时, 应先关断点火开关或断开蓄电池的搭铁线。
10)点火电子组件应安装在干燥、通风良好的部位,并保持其表面的清
洁以利散热15。
2020年9月28日
2、电子点火系统的故障检查
如果发动机不能发动,怀疑电子点火装置有问题时,可从分电器盖上拔下中央高 压线,并使其端部距离气缸体5-7mm,然后起动发动机,观察线端是否跳火,如无火 花,则说明电子点火装置有故障,应予检查。
