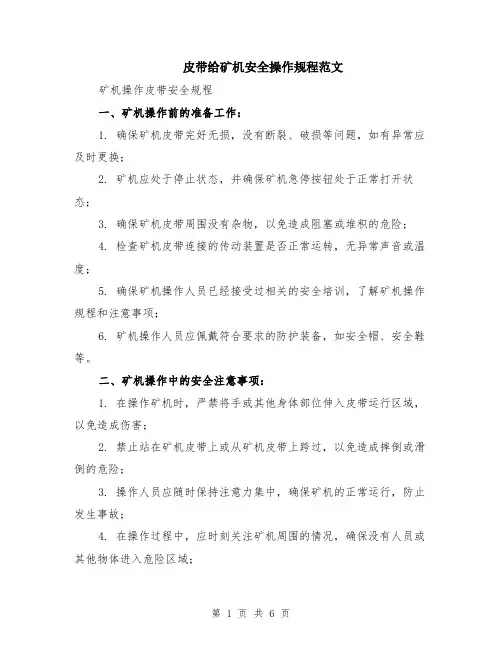

皮带给矿机安全操作规程范文（二篇）
皮带给矿机安全操作规程范文矿机操作皮带安全规程一、矿机操作前的准备工作：1. 确保矿机皮带完好无损，没有断裂、破损等问题，如有异常应及时更换；2. 矿机应处于停止状态，并确保矿机急停按钮处于正常打开状态；3. 确保矿机皮带周围没有杂物，以免造成阻塞或堆积的危险；4. 检查矿机皮带连接的传动装置是否正常运转，无异常声音或温度；5. 确保矿机操作人员已经接受过相关的安全培训，了解矿机操作规程和注意事项；6. 矿机操作人员应佩戴符合要求的防护装备，如安全帽、安全鞋等。
二、矿机操作中的安全注意事项：1. 在操作矿机时，严禁将手或其他身体部位伸入皮带运行区域，以免造成伤害；2. 禁止站在矿机皮带上或从矿机皮带上跨过，以免造成摔倒或滑倒的危险；3. 操作人员应随时保持注意力集中，确保矿机的正常运行，防止发生事故；4. 在操作过程中，应时刻关注矿机周围的情况，确保没有人员或其他物体进入危险区域；5. 在矿机运行过程中，应注意皮带的紧张程度，防止因皮带松弛或过紧而影响矿机的正常运行；6. 若发现皮带异常，如异响、异味或其他异常情况，应立即停止矿机，并进行必要的维修或更换皮带；7. 在清理矿机周围杂物时，应使用合适的工具，禁止使用手直接清理，以免受伤；8. 操作人员在矿机运行过程中，应随时保持清醒状态，切勿进行饮酒、吸烟等影响工作安全的行为。
三、矿机操作后的安全措施：1. 在矿机操作结束后，应将矿机停止，并关闭矿机电源；2. 清理矿机周围的杂物，确保工作环境整洁，避免安全隐患；3. 检查矿机皮带的连接和传动装置是否正常，确保下次操作前的安全性；4. 矿机操作人员应将相关的工作记录进行整理和归档；5. 遵循规程，反馈矿机操作中的问题和建议，以促进工作的改进和安全性的提升。
总结：以上是矿机操作皮带安全规程，操作人员应严格遵守，以确保矿机操作的安全性和高效性。
这些规程和注意事项是为了保护操作人员的生命安全和工作环境的安全而制定的，大家应将安全意识融入到每一次工作中，做到安全第一，遵章守纪，共同营造安全、和谐的工作环境。

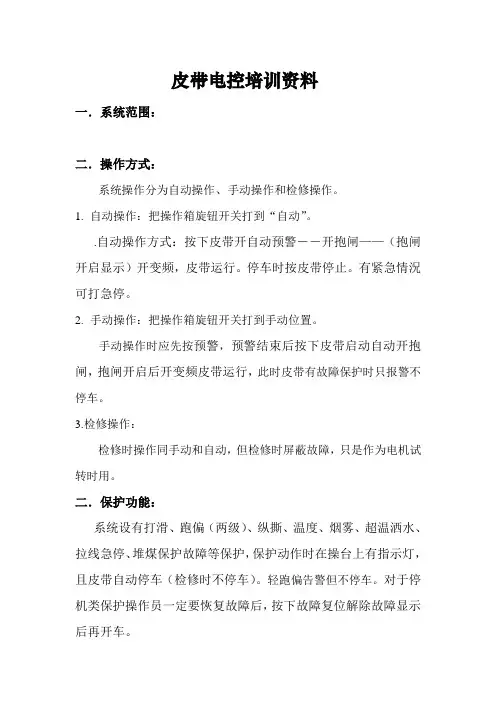

皮带集控系统培训说明
皮带电控培训资料一．系统范围：二．操作方式：系统操作分为自动操作、手动操作和检修操作。
1.自动操作：把操作箱旋钮开关打到“自动”。
.自动操作方式：按下皮带开自动预警－－开抱闸——（抱闸开启显示）开变频，皮带运行。
停车时按皮带停止。
有紧急情況可打急停。
2.手动操作：把操作箱旋钮开关打到手动位置。
手动操作时应先按预警，预警结束后按下皮带启动自动开抱闸，抱闸开启后开变频皮带运行，此时皮带有故障保护时只报警不停车。
3.检修操作：检修时操作同手动和自动，但检修时屏蔽故障，只是作为电机试转时用。
二．保护功能：系统设有打滑、跑偏（两级）、纵撕、温度、烟雾、超温洒水、拉线急停、堆煤保护故障等保护，保护动作时在操台上有指示灯，且皮带自动停车（检修时不停车）。
轻跑偏告警但不停车。
对于停机类保护操作员一定要恢复故障后，按下故障复位解除故障显示后再开车。
四．故障分析：1.现场就地操作箱上所有指示灯都不亮:原因分析：该箱内的DC24V没有了。
解决办法：根据接线图，查找该DC24V的来源，进一步判断是电源线路（127/220V AC，DC24V）问题，还是电源模块或断路器跳闸问题。
2．集控台监控不到沿线皮带保护:原因分析：由集控台到分线箱的网络通讯故障。
解决办法：①检查网络电缆是否连接正常；②检查24V供电源是否正常；③检查CAN模块的外供24VDC是否正常。
检查CAN模块上橘红色通信指示灯是否变闪烁，不闪的话重新断送电。
上述都没问题时主站或分站坏了。
3.沿线拉线无法恢复:原因分析：没有站号无法恢复时拉线接线有开路，有站号无法恢复拉线内部开关问题。
有站号无法恢复且拉线没问题时主站或分站问题。
解决方法：①检查接线②检查问题拉线内部开关③更换电路板。
4.堆煤故障无法恢复：原因分析：探头接地或探头上有杂物或内部电路板问题。
解决方法：①检查探头并擦干净不让其接触别的东西②更换电路板。
5.跑偏故障无法恢复：原因分析：接线有短路，内部开关问题。

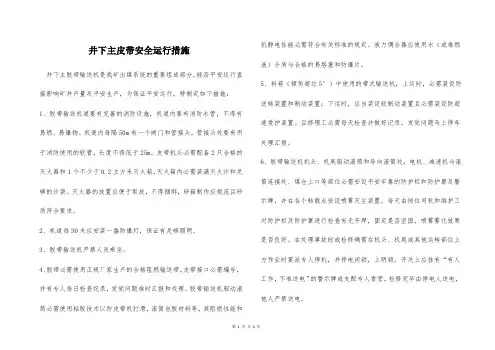

井下主皮带安全运行措施
井下主皮带安全运行措施井下主胶带输送机是我矿出煤系统的重要组成部分，能否平安运行直接影响矿井产量及平安生产，为保证平安运行，特制定如下措施：1、胶带输送机道要有完善的消防设施，机道内要有消防水管，不得有易燃、易爆物。
机道内每隔50m有一个闸门和管接头，管接头处要有用于消防使用的软管，长度不得低于25m。
皮带机头必需配备2只合格的灭火器和1个不少于0.2立方米灭火箱，灭火箱内必需装满灭火沙和足够的沙袋。
灭火器的放置应便于取放，不得捆绑，砂箱制作应规范且砂质符合要求。
2、机道每30米应安装一盏防爆灯，保证有足够照明。
3、胶带输送机严禁人员乘坐。
4、胶带必需使用正规厂家生产的合格阻燃输送带，皮带接口必需编号，并有专人每日检查纪录，发觉问题准时汇报和处理。
胶带输送机驱动滚筒必需使用粘胶技术以防皮带机打滑，滚筒包胶材料等，其阻燃性能和抗静电性能必需符合有关标准的规定。
液力偶合器应使用水（或难燃液）介质与合格的易熔塞和防爆片。
5、斜巷（倾角超过5°）中使用的带式输送机，上运时，必需装设防逆转装置和制动装置；下运时，应当装设软制动装置且必需装设防超速爱护装置。
且修理工必需每天检查并做好记录，发觉问题马上停车处理汇报。
6、胶带输送机机头、机尾驱动滚筒和导向滚筒处，电机、减速机与滚筒连接处、煤仓上口等部位必需安设平安牢靠的防护栏和防护罩及警示牌，并在各个转载点安设喷雾灭尘装置。
每天由岗位司机和维护工对防护栏及防护罩进行检查有无开焊，固定是否坚固，喷雾雾化效果是否良好。
在处理事故时或检修确需在机头、机尾或其他运转部位上方作业时要派专人停机，并停电闭锁，上明锁。
开关上应挂有“有人工作，不准送电”的警示牌或支配专人看管，检修完毕由停电人送电，他人严禁送电。
7、行人跨越带式输送机处必需安设稳固的过桥，要求：①上过桥行人宽度大于600㎜；②过桥支腿距底皮带两侧必需大于200㎜；过桥高度距顶皮带大于600㎜，过桥两侧必需安设栏杆，人行走处必需用厚度不小于3mm的铁板铺底。

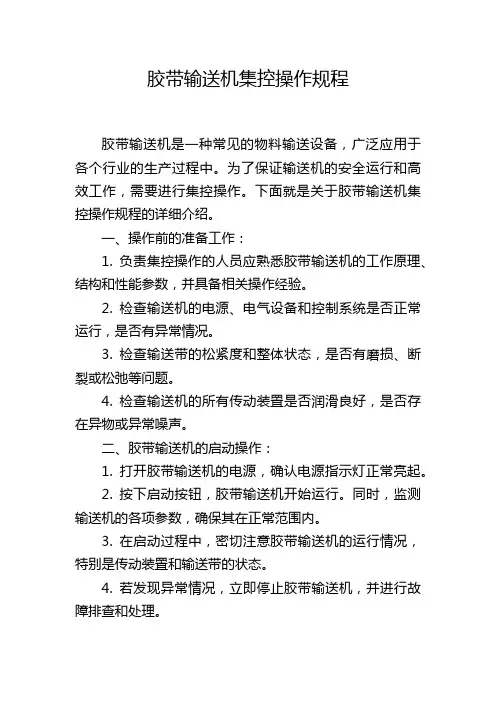

胶带输送机集控操作规程
胶带输送机集控操作规程胶带输送机是一种常见的物料输送设备，广泛应用于各个行业的生产过程中。
为了保证输送机的安全运行和高效工作，需要进行集控操作。
下面就是关于胶带输送机集控操作规程的详细介绍。
一、操作前的准备工作：1. 负责集控操作的人员应熟悉胶带输送机的工作原理、结构和性能参数，并具备相关操作经验。
2. 检查输送机的电源、电气设备和控制系统是否正常运行，是否有异常情况。
3. 检查输送带的松紧度和整体状态，是否有磨损、断裂或松弛等问题。
4. 检查输送机的所有传动装置是否润滑良好，是否存在异物或异常噪声。
二、胶带输送机的启动操作：1. 打开胶带输送机的电源，确认电源指示灯正常亮起。
2. 按下启动按钮，胶带输送机开始运行。
同时，监测输送机的各项参数，确保其在正常范围内。
3. 在启动过程中，密切注意胶带输送机的运行情况，特别是传动装置和输送带的状态。
4. 若发现异常情况，立即停止胶带输送机，并进行故障排查和处理。
三、胶带输送机的停止操作：1. 在操作完成或临时停用时，先按下停止按钮，将输送机停止运行。
2. 关闭胶带输送机的电源，确保电源指示灯熄灭。
四、胶带输送机的紧急停止操作：1. 在发生紧急情况时，需立即停止胶带输送机。
此时，可使用紧急停止按钮或其他紧急停止装置将输送机停止运行。
2. 紧急停止后，需进行相应的故障排查和处理，确保胶带输送机在正常条件下重新启动。
五、胶带输送机的日常维护：1. 定期检查输送机的传动装置和输送带的状态，发现异常及时更换或修复。
2. 对输送机的电气设备和控制系统进行定期维护，确保其正常运行。
3. 检查输送机的润滑系统，及时添加润滑油或脂。
4. 定期清洁胶带输送机的内部和外部，保持其整洁干净，以避免因杂物进入而损坏其正常工作。
六、胶带输送机的安全注意事项：1. 在操作过程中，不得将手、指等身体部位靠近输送带或传动装置等危险区域，以避免夹伤或撞伤等伤害。
2. 禁止在输送带上直接放置或运输易燃、易爆、有腐蚀性或有害气体的物料。
皮带集控及保护系统说明书
系统配置明细表序号皮带机名称电机启动器型号、数量、通讯方式长度显示控制箱速度温度扩音电话跑偏闭锁堆煤煤位烟雾洒水阀撕裂涨力备注1一、系统组成由四部分组成：（一）、集控中心软、硬件设备；（二）、传输系统线缆、接插件、设备；（三）、皮带机启动控制设备（带RS485接口）；（四）、皮带机综合保护传感器。
图1 系统保护示意图序号产品名称及型号简单介绍1 KHP191煤矿用带式输送机保护装置产品介绍：主要用于煤矿井下的皮带远程控制与保护系统，采用PLC可编程控制器作为核心设备，具有较强的适用性、可扩展性、高可靠性和强大的通讯能力。
通过组网可实现地面集中开停皮带。
●控制电路的核心器件采用西门子PLC，并设计了完善的软、硬件抗干扰隔离措施。
●该装置能对运输线上的多达45台胶带输送机进行集中控制；●能对单台输送机进行手动控制；●具有煤仓高、低煤位保护，机头下堆煤保护、皮带打滑、双向急停、跑偏、撕裂、超温、洒水、烟雾等多种故障保护、语音报警、数字显示功能；整条运输线的多台控制器能进行计算机通讯，维修人员可在任何一台的显示器上查看全部或任何一部皮带机的运转情况。
2 GWP100矿用本质安全型温度传感器产品介绍：适用于煤矿井下有瓦斯、煤尘爆炸性气体中，与皮带机控制器配合使用，用于检测皮带表温度、减速箱体、电动机壳体等温度控制。
二、技术参数：防爆型式矿用本质安全型"EXibI"工作电压DC12-24V工作电流 15mA测量范围0-100℃输出继电器输出：一个常开,一个常闭;模拟量4-20mA电流输出电缆最大外径Ф11mm外壳防护等级 IP54外形尺寸及重量98×40×40mm;0.6Kg34 GVD28矿用本安型纵向撕裂传感器产品介绍：适用于煤矿井下有瓦斯、煤尘爆炸危险的环境中，也适用于地面恶劣环境。
与胶带机成套电气控制装置配套使用时，用作胶带机胶带纵向撕裂检测与保护。
二、主要技术参数1、灵敏度：a.传感器在124mm×124mm面积上接受重量为400g±100g的物料时，输出阻值应≤200Ω。
集控工安全技术操作规程
集控人员安全技术操作规程
1、操作前确认控制台的电气开关、信号是否完好，有不安全因素立即停止操作。
2、启动每个系统时，与岗位进行必要的联系，待有关岗位做好准备，回开车信号后，方可启动系统，严禁强行启动。
3、在换煤种时，确保皮带线路上的原煤卸下后，才允许上煤点上新煤种，不可操之过急，造成混煤现象。
4、在换煤线时，确保相关岗位皮带上的煤卸下后，方可启用新煤线，防止造成压煤现象。
5、在启用A、B、C D，E，F系统中，要确保皮带机，回转皮带正常启动后，才可启动相应系统，防止造成压煤现象。
6、由于某种原因释放集中控制时，要立即报告班长。
7、工作过程中，严禁脱岗、睡岗、跳槽和酗酒。
8、集中控制设备不允许有潮湿的水。
9、与岗位接触不好，严禁开车。
10、不清楚皮带上的煤是否排尽时，禁止停止机器。
11、不知道任务，严禁开车。
12、检修每个岗位故障时，严禁使用联锁启动程序。
集控工操作规程
集控工操作规程一、前言集控工作是矿山生产过程中重要的环节，其操作规程关系到生产效率和安全质量，必须加以重视。
本文档旨在规范集控工作流程，提高工作效率和安全性。
二、操作流程1.准备工作在操作集控前，需要做好以下准备工作：1.1.携带齐全个人防护用具，包括安全帽、呼吸器、高温手套等；1.2.了解本次作业的生产方案和操作流程；1.3.检查所需设备是否齐全，如存在问题应及时维修或更换；1.4.检查操作区域是否有荷载，如存在问题应及时整改，确保操作安全；1.5.清理操作区域内的障碍物和杂物，确保操作区域干净整洁。
2.操作流程2.1.启动集控设备。
2.2.进入集控系统，查看操作画面，确认设备状态及工作参数。
2.3.按照生产方案，设置所需的参数，如过滤器开启时间、温度参数、过滤周期等。
2.4.启动所选设备，监控设备运行状态。
2.5.根据设备运行状态及生产方案，调整运行参数，确保设备正常运行并符合生产要求。
2.6.如设备出现异常状况或故障，应及时停机并进行维修，确保设备安全运行。
2.7.操作完成后，关闭所有设备，清理操作区域内杂物及设备表面。
3.安全注意事项3.1.严格按照操作流程进行操作，不得随意更改参数或顺序。
3.2.严格遵守操作安全规范，如发现异常情况应及时报告上级领导。
3.3.集控工作需要经过专业培训和资格认证，未经专业培训和资格认证者不得擅自操作。
3.4.操作过程中应随时检查设备状态，确保设备安全运行。
3.5.操作完毕后应切断集控设备电源，并在设备上张贴“禁止开机”提示标志，确保设备安全。
三、总结集控工作是矿山生产中重要的环节，严格按照操作流程进行操作，严守安全标准，必须加以重视。
本文档通过规范操作流程和安全注意事项，提高了集控工作的效率和安全性，有利于提高矿山生产效率和质量。
皮带机安全操作规程
皮带机安全操作规程皮带机是一种常用的输送设备，其安全操作对于保障施工现场的安全至关重要。
为了确保皮带机的安全稳定运行，制定了以下皮带机安全操作规程。
一、前期准备1. 操作前需要查看皮带机的运转情况，检查皮带、驱动装置、传动机构和安全防护设施是否完好。
2. 操作前应向相关人员进行说明，确保操作人员了解操作规程、具备必要的操作技能和安全意识。
3. 在皮带机周围进行警示标识，禁止非操作人员随意进入操作区域。
二、操作步骤1. 打开电源开关，观察电机和传动机构的运转情况，确保皮带机能够正常运转。
2. 在操作台上按照相应的按钮控制皮带机的启动、停止、加速、减速。
3. 在操作过程中应保持皮带机的周围安静，防止皮带机被干扰而出现故障或出现工伤事故。
4. 观察皮带机的运行情况，确保皮带、驱动装置和传动机构的运行情况良好。
5. 在皮带机运行结束后，需要按照规程关闭电源开关，关闭各种传动机构和驱动装置，停止皮带机的运行。
三、安全注意事项1. 操作人员必须全程关注皮带机的运行情况，及时发现和处理运行中出现的异常情况。
2. 禁止在皮带机启动或运行过程中进行维修、清洗等操作。
3. 禁止将人员或物品放置于皮带机上运行。
4. 在使用皮带机过程中，应定期对皮带、传动机构和驱动装置进行检查和维护，确保正常运行。
5. 在使用皮带机时，应切勿超出其负荷范围，以免影响其安全运行。
6. 在操作期间，如发现任何安全隐患，操作人员应立即停止操作并报告相关人员处理。
以上就是皮带机安全操作规程，扎实执行该规程能够提高工作效率，并确保施工现场的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
井下皮带集控系统操作注意事项
第一．集控操作之前，若所需启动设备有保护动作，及时电话联系现场进行复位处理，并切换到“皮带运行状态图”进行故障复位，必要时可采取“屏蔽”
操作后再复位启动；
第二．集控操作之前首先查看需启动的皮带设备电压值，除各高强皮带与暗斜转载皮带之外，各设备电压值均约在650~720V之间，若发现电压值较小，
则现场馈电开关未送电，及时联系现场送电后方能操作；
第三．若流程启动时，发现界面上皮带名称没有“闪烁”，及时电话联系现场司机询问扩音电话打点状态，注意：所有主站扩音电话打点与否，均可采用
扩音电话系统进行监视；
第四．设备完全启动后无需操作时或是手动操作后，需切换到“集控自动”与“集控逆开”模式并保持操作界面上“集控自动”与“集控逆开”按钮“长
亮”，切记；
第五．当操作界面上“集控手动”、“集控自动”、“集控逆开”按钮全部显示为红色时，表示井下5台控制主站中个别主站停电，此时该主站下所控制的所
有皮带名称均以红色显示，且所有皮带保护名称均以蓝色显示在皮带正上
方，此类设备不能进行集控操作，需待该主站送电之后方可集控启停；注
意：非停电主站下的设备均可进行正常的集控操作；若发现部分皮带信
息除“皮带名称”以蓝色显示之外全部消失，模拟量值均显示为0.00(单
位)，则为某从站PLC停电，具体查询“六矿井下皮带系统主从通讯注意
事项”文档；
第六．当皮带无任何故障显示出现突然停车现象时，第一时间电话联系现场皮带司机询问是否为老系统保护动作导致（老系统保护动作会导致停车，但
无法监视），待现场保护复位后再重新启动。
第七．由于现场给煤机开停较频繁，所以会出现现场停止给煤机（戊二普强给煤机、戊二上山高强给煤机）现象，在集控自动状态下，给煤机现场停止后，前端皮带（戊二普强皮带、戊二上山强皮带）不会自动延时停止，皮带的
停止必须是点击自动停止（若给煤机停止后皮带延时已到设定时间，则点
击自动停止后该皮带立即停止；若给煤机停止后皮带延时未到设定时间，
则点击自动停止后等待延时到设定时间后皮带停止）或手动状态下手动停止；
第八．在前后级设备在“参与闭锁运行”情况下，需要切换至不参与闭锁状态停止后级设备，必须首先切换闭锁状态，之后再进行后级设备的停止操作；第九．切记，所有设备操作步骤必须遵照相应操作手册逐步进行，不容紊乱！！。
