TAIC交联剂的用量
不同硫化体系对动态硫化POE／PP性能的影响
１ ．ＭＰ 。 当 Ｄ Ｐ用 量超 过 ２０份 ， Ａ Ｃ对 强度 的影 响 不 大 ， Ｃ ３ ９ ａ Ｃ ． Ｔ Ｉ Ｄ Ｐ用 量 为 １ ２份 ．Ａ Ｃ用量 在 ２ ４ ３ ． ７ Ｔ Ｉ ． ～． ４ ０ 份 时 ． 系的拉伸 强度较 好 。 体
关键 词 动 态硫化
聚烯 烃 弹性体
ａ ｄｔ ｎ ｏ Ｃ ． ｅ ｅ ｃｎｅ ｔｏ Ｃ ａ ｎ ａ ｃｒ ｉ ａ ｇ，ｓｌｈ ｒ （）ｃｎ ａ ｖ ｃ ｈ ｅ ｓ ｅ ｄ ｉｏ ｆＤ Ｐ Ｗｈｎ ｔ ｏ ｔｎ ｆＤ Ｐ Ｗ ｉ ｅｔ ｎ ｒｎ ｅ ｕｐ ｕ ｓ ａ ｄａ ｅ ｔｅ ｔｎｉ ｉ ｈ ｓ ａ ｎ ｌ
有机硅烷型离型剂中交联剂的用量
有机硅烷型离型剂中交联剂的用量下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!有机硅烷型离型剂中交联剂的用量简介有机硅烷型离型剂是一种常用于橡胶、塑料等材料生产中的重要化学品。
粉化交联剂TAIC 溴值及有效成分含量的测定
核准審核制訂檔案名稱文件編號粉化交联剂TAIC溴值及含量的測定版本號生效日期粉化交联剂TAIC溴值及含量的測定一.目的保证原材料品质及批次间品质的稳定。
二.范围用于冠联采购的粉化交联剂TAIC-70溴值及有效成分含量測定的检验。
三.权责品技部进料检验人员负责物料测试。
四.参考文献Q/BUMW001-2004五.工作内容5.1原理溴化碘中溴与TAIC 发生加成反应，释放出碘，用硫代硫酸钠标准滴定溶液滴定释放出的碘，由此计算出加成溴的量。
5.2共同點本标准所用的试样和水。
在没有注明其他要求时，均使用分析纯试剂和符合GB/T 6682中的三级水。
试验中所需标注滴定溶液、杂质标准溶液、制剂及制品，在没有注明其他规定时，均按GB/T 601、GB/T 602、GB/T 603的规定制备。
5.3 纯度的测定5.3.1試劑5.3.1.1氯仿（AR）；5.3.1.2 0.5%淀粉指示剂；5.3.1.30.1 mol/L Na2S2O3 标准滴定溶液；5.3.1.4 0.2 mol/L 溴化碘的乙酸溶液配制：称取33g碘溶于2500 ml冰醋酸中，必要时加热溶解，冷却后取出20.00 ml用硫代硫酸钠标准滴定溶液标定，计算出含碘摩尔量，然后加入等摩尔量溴，碘可过量。
5.3.2儀器設備5.3.2.1 三角烧瓶：250mL；5.3.2.2 单刻度胖肚移液管：25mL；5.3.2.3 滴定管：容量50mL，精度为0.1ml；5.3.2.4 分析天平：精度0.0001g。
5.3.3分析步骤称取0.0600g 左右试样，精确至0.0001g，置于500ml碘量瓶中，加氯仿10ml溶解试样，再加入15.00ml溴化碘乙酸溶液，塞进瓶塞，在瓶与塞的骑缝处，湿以少量水，密封瓶口，用黑布包好碘量瓶，摇匀，静置两小时，使之反应完全。
加入15%碘化钾10ml，加入100ml蒸馏水淋洗瓶塞、瓶口，用0.1mol/L Na2S2O3标准滴定溶液滴定至浅黄色加入淀粉4ml，继续滴定至兰色消失为终点。
三丙烯基异氰脲酸酯交联机理
三丙烯基异氰脲酸酯交联机理1.引言1.1 概述概述部分：三丙烯基异氰脲酸酯是一种具有广泛应用前景的化学物质，其交联机理一直是科学家们关注的研究领域。
通过对其性质和应用领域的深入了解，可以帮助我们更好地理解其交联机理以及未来的研究方向。
三丙烯基异氰脲酸酯具有许多独特的性质，例如其具有较高的交联效果、良好的耐热性和化学稳定性，使其在工业生产中得到广泛应用。
它可以作为一种优秀的交联剂，用于增强材料的力学性能和耐老化性能。
此外，三丙烯基异氰脲酸酯还具有良好的相容性和可调控性，可以与其他材料进行复合改性，为材料的性能提供更多选择。
三丙烯基异氰脲酸酯的应用领域非常广泛，包括涂料、粘合剂、纤维增强材料、电子材料等。
以涂料领域为例，三丙烯基异氰脲酸酯可以用作环保型涂料的交联剂，具有低挥发性和优异的耐化学腐蚀性能。
在粘合剂领域，它可以作为一种高性能粘合剂，具有优异的粘接强度和耐候性。
本文将重点探讨三丙烯基异氰脲酸酯的交联机理，通过综述相关文献和实验研究，分析其交联过程中的化学反应和物理变化。
同时，我们还将展望未来对三丙烯基异氰脲酸酯交联机理的深入研究方向，以期推动该领域的发展，并为相关应用提供更好的技术支持。
1.2 文章结构文章结构部分的内容可以按以下方式撰写：第2部分正文2.1 三丙烯基异氰脲酸酯的性质在这一部分，我们将介绍三丙烯基异氰脲酸酯的基本性质。
这包括化学结构、物理性质以及化学反应等方面的内容。
我们将详细探讨其分子结构和功能基团的作用，以及它在不同条件下的稳定性和反应性。
通过对性质的全面了解，有助于我们理解该物质的交联机理。
2.2 三丙烯基异氰脲酸酯的应用领域在这一部分，我们将探讨三丙烯基异氰脲酸酯在不同应用领域的应用。
例如，在聚合物行业中，它可以用作高性能涂料、胶粘剂和弹性体的交联剂；在建筑领域中，它可以用于制造高强度的混凝土和高耐久性的地板材料；在医药领域中，它可以作为药物缓释系统的材料。
我们将详细介绍每个应用领域的具体情况，包括其优势、挑战和展望。
助交联剂HvA.2和TAIC对氢化丁腈橡胶性能的影响

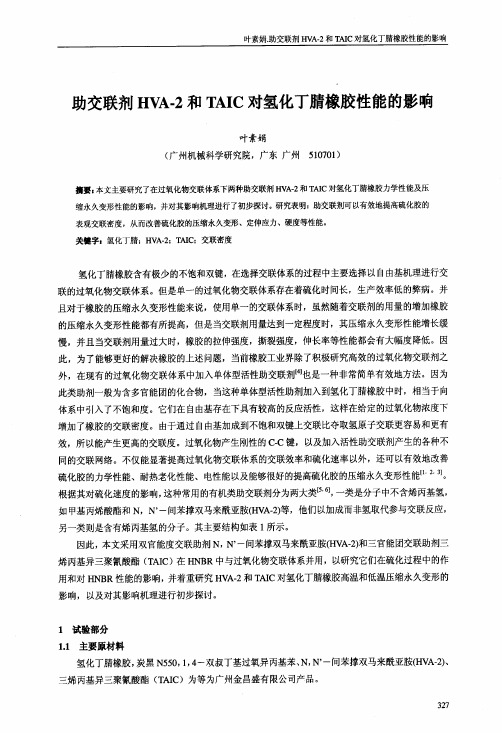

助交联剂HVA-2和TAIC对氢化丁腈橡胶性能的影响作者：叶素娟作者单位：广州机械科学研究院,广东,广州,5107011.期刊论文李锦山.胡海华.王维低分子1,2-聚丁二烯对HNBR过氧化物硫化的影响-特种橡胶制品2004,25(2)研究了助交联剂液体乙烯基聚丁二烯对氢化丁腈橡胶(HNBR)硫化过程和物理机械性能的影响,结果表明:当其用量为4份时,弹性扭矩最大,拉伸强度24.8MPa,拉断伸长率334%,分别比空白样提高13%和50%;表观交联密度适宜,压缩永久变形29%低于空白样的44%,6份时的47%和8份时的55%;热空气老化后仍保持较高的强伸性能.2.期刊论文李敏氢化丁腈橡胶性能研究-世界橡胶工业2002,29(1)本文对氢化丁腈橡胶的基本特性进行了介绍，分别进行了补强剂，硫化剂，助交联剂的变量试验，讨论了补强剂，硫化剂，助交联剂对氢化丁腈橡胶性能的影响。
同时还测试了常温条件下，热空气老化及浸油后的各项性能，还比较了不同温度条件下的压缩永久变形值，通过计算机将所测得的性能参数进行回归分析，从而进一步评价了氢化丁腈橡胶的物理机械性能。
3.学位论文禹权低压缩永久变形氢化丁腈橡胶的研究2007本文主要研究了不同的生产工艺、补强剂和硫化体系对氢化丁腈橡胶(HNBR)硫化胶物理机械性能的影响。
考察了交联剂1,4-双叔丁基过氧异丙基苯(BBPIB)的用量、助交联剂N，N'--间苯撑双马来酰亚胺(HVA-2)和三烯丙基异氰酸酯(TAIC)的用量对HNBR力学性能和压缩永久变形性能的影响。
研究了三种不同价态的甲基丙烯酸金属盐甲基丙烯酸钠(NaMA)、甲基丙烯酸锌(ZnMA)、甲基丙烯酸铝(ALMA)对HNBR胶料的硫化特性、力学性能、动态力学性能及高温和常温压缩永久变形性能的影响。
研究表明，N550炭黑对HNBR补强有最好的综合效果；热处理工艺可以有效地改善HNBR硫化胶的常温压缩永久变形；二段硫化工艺可以有效地改善硫化胶的高温压缩永久变形；用N550炭黑补强的HNBR，经过热处理工艺和二段硫化工艺，硫化胶的常温压缩永久变形由13％减少到6％，高温压缩永久变形由21％减少到16％。
TAIC交联剂的使用方法
TAIC交联剂的使用方法型号液体品牌华**润工业品优级品外观微黄色液体或无色透明液体含量≥95% ≥98% ≥99%酸值≤1.0mgKOH/g物理性质：分子量：249.27形状：室温(25℃)为无色液体或结晶体性状：室温下为无色或微黄色液体或六方片状晶体。
比重：1.155（30℃）比热：0.6（40℃）熔点：23℃—26℃（纯品）17℃—21℃（工业级）闪点：355℃粘度：86±3厘泊（30℃）沸点：144℃/3mmHg；297℃/N2，760mmHg溶解性：溶于芳烃、卤化烃、环烷烃、丙酮、多种醇等，微溶于烷烃，不溶于水。
化学性质：在常温下性能十分稳定，可长期在室温下贮存。
TAIC的功能团为三个烯丙基，具有脂肪族烯烃的一般通性，如多种加成反应、均聚和共聚反应、Prins反应等。
在过氧化物引发下，TAIC较其他烯丙基更易发生聚合反应，在空气中加热到140℃以上即发生自聚反应，成为透明、质硬的均聚物。
用途：1、多种热塑塑料（聚乙烯、聚氯乙烯、氯化聚乙烯、EVA、聚苯乙烯等）的交联和改性。
热交联一般添加量为1-3%，另加过氧化二异丙苯（DCP）为0.2-1%；辐照交联添加量为0.5-2%，可不再加DCP。
交联后可显著提高制品的耐热性、阻燃性、耐溶剂性、机械强度及电性能等。
它比单独采用过氧化物体系交联要显著地提高产品质量，且无异味。
典型用于聚乙烯、聚乙烯/氯化聚乙烯、聚乙烯/EVA交联电缆和聚乙烯高、低发泡制品。
2、乙丙橡胶、各种氟橡胶、CPE等特种橡胶的助硫化（与DCP并用，一般用量为0.5-4%）, 可显著地缩短硫化时间、提高强度、耐磨性、耐溶剂和耐腐蚀性。
3、丙烯酸、苯乙烯型离子交换树脂的交联。
它比二乙烯苯交联剂用量少、质量高、可制备抗污、强度大、大孔径、耐热、耐酸碱、抗氧化等性能极佳的离子交换树酯。
这是国内外新近开发的，前景极好的新型离子交换树酯。
4、聚丙烯酸酯、聚烷基丙烯酸酯等的改性。
交联剂taic提浓精制工艺
交联剂taic提浓精制工艺哎呀，说起交联剂TAIC提浓精制工艺，这可真是个技术活儿，得慢慢道来。
TAIC，全名三烯丙基异氰脲酸酯，这玩意儿在橡胶工业里头可大有用途，能提高橡胶的耐热性和耐老化性。
不过，要让这玩意儿发挥出最佳效果，提浓精制工艺是关键。
首先得说，提浓精制这事儿，就像是给TAIC“洗澡”。
你想想，刚生产出来的TAIC，里面混杂着不少杂质，这些杂质如果不清除掉，那橡胶制品的质量可就大打折扣了。
所以，提浓精制工艺，就是要把TAIC里的杂质给“洗”掉。
咱们先从提浓说起。
提浓，就是把TAIC的浓度提高，这得用到蒸馏塔。
蒸馏塔里头，TAIC被加热，变成蒸汽，然后通过冷凝器冷却，变成液体。
这过程中，杂质因为沸点不同，有的先挥发，有的后挥发，这样就能分离出来。
这个过程得控制好温度和压力，不然TAIC的纯度就上不去。
接下来是精制。
精制这一步，就像是给TAIC“搓澡”。
得用到一些特殊的溶剂，比如二氯甲烷或者甲醇，这些溶剂能把TAIC里的杂质溶解掉。
然后，通过过滤或者离心，把杂质和TAIC分离开来。
这一步得细心，因为杂质的种类和含量不同，选择的溶剂和处理方法也得跟着变。
说到这儿，你可能觉得这工艺挺简单，但其实这里面的门道可多了。
比如，蒸馏塔的设计，得考虑到TAIC的物理特性，比如粘度、沸点什么的。
还有，溶剂的选择，得考虑到成本和环保因素。
这些细节，都得根据实际情况来调整。
最后，经过提浓精制的TAIC，那纯度可是杠杠的。
用在橡胶制品里，效果自然也是杠杠的。
不过，这工艺也不是一成不变的，随着技术的发展，总有新的方法和设备出现，让提浓精制工艺更加高效、环保。
总之，交联剂TAIC提浓精制工艺，就像是给TAIC“洗个澡”，让它更纯净，更有效。
这事儿虽然听起来简单，但里面可是大有学问，得细心研究，才能做得好。
提高乙丙橡胶硫化速度的研究1
提高乙丙橡胶硫化速度的研究周坤1，曾凡伟2，肖建斌2(1，辽河油田钻采工艺研究院，盘锦；2，青岛科技大学高分子科学与工程学院,青岛 266042)摘要：研究几种常用的超超速促进剂对硫黄硫化乙丙橡胶硫化特性的影响以及各种过氧化物硫化乙丙橡胶的硫化特性及物性的影响。
结果表明：促进剂BZ和LSEG-4硫化速度较快而且不易喷霜；过氧化物Tx29-40可用来硫化EPDM,硫化的活化能、速度都高于DCP/TAIC和双2，5，可用于EPDM的过氧化物高温快速硫化。
关键词：乙丙橡胶；超超速促进剂；过氧化物在目前的国内国际环境中，橡胶行业竞争十分激烈，人们都在想方设法提高自己产品性能的同时，努力去降低产品的成本，如何能够提高产品各种物理机械性能，又降低产品成本，提高生产效率成为摆在众多厂家面前最关心的话题。
1 实验1.1 原材料三元乙丙橡胶，牌号4570，美国杜邦公司产；LSEG-4，广州金昌盛科技有限公司产，其他配合剂均为工业级产品。
硫黄硫化基本配方为：EPDM 100；氧化锌 5；硬脂酸 2；促进剂M 0.8；促进剂TT 0.2；石蜡 1；半补强炭黑 70；石蜡油 30；硫黄 1；促进剂为变量。
过氧化物硫化基本配方为：EPDM 100；氧化锌 5；石蜡 1；半补强碳黑 70；石蜡油 30；硫化剂和交联助剂为变量1.2 实验设备开炼机S(X)K-160A，青岛化工机械厂；硫化测定仪 GT-M2000-A，台湾高铁公司产；电子拉力机 AI-7000S，台湾高铁公司产；邵尔A硬度计，上海化工机修四厂；电子天平 GT-XB320M，台湾高铁公司产。
1.3 试样制备胶料混炼加料顺序为：EPDM均匀包辊→小料（促进剂、氧化锌、硬脂酸、防老剂）→炭黑、填料、软化剂→硫化剂，加料完毕后薄通6次，出片，停放24h后硫化试样，硫化温度为165℃。
1.4 性能测试各项物理性能均按相应国家标准进行测试。
2结果与讨论2.1 乙丙橡胶选择三元乙丙橡胶包括二元橡胶和三元橡胶。
粉剂型TAIC交联剂
粉剂型TAIC交联剂型号粉剂品牌华润外观白色粉末PH值6有效物质含量70（％）浊点21质量指标：项目指标粉剂外观白色粉末含量≥70%酸值——物理性质：分子量：249.27形状：室温(25℃)为无色液体或结晶体性状：室温下为无色或微黄色液体或六方片状晶体。
比重：1.155（30℃）比热：0.6（40℃）熔点：23℃—26℃（纯品）17℃—21℃（工业级）闪点：355℃粘度：86±3厘泊（30℃）沸点：144℃/3mmHg；297℃/N2，760mmHg溶解性：溶于芳烃、卤化烃、环烷烃、丙酮、多种醇等，微溶于烷烃，不溶于水。
化学性质：在常温下性能十分稳定，可长期在室温下贮存。
TAIC的功能团为三个烯丙基，具有脂肪族烯烃的一般通性，如多种加成反应、均聚和共聚反应、Prins反应等。
在过氧化物引发下，TAIC较其他烯丙基更易发生聚合反应，在空气中加热到140℃以上即发生自聚反应，成为透明、质硬的均聚物。
用途：1、多种热塑塑料（聚乙烯、聚氯乙烯、氯化聚乙烯、EVA、聚苯乙烯等）的交联和改性。
热交联一般添加量为1-3%，另加过氧化二异丙苯（DCP）为0.2-1%；辐照交联添加量为0.5-2%，可不再加DCP。
交联后可显著提高制品的耐热性、阻燃性、耐溶剂性、机械强度及电性能等。
它比单独采用过氧化物体系交联要显著地提高产品质量，且无异味。
典型用于聚乙烯、聚乙烯/氯化聚乙烯、聚乙烯/EVA交联电缆和聚乙烯高、低发泡制品。
2、乙丙橡胶、各种氟橡胶、CPE等特种橡胶的助硫化（与DCP并用，一般用量为0.5-4%）, 可显著地缩短硫化时间、提高强度、耐磨性、耐溶剂和耐腐蚀性。
3、丙烯酸、苯乙烯型离子交换树脂的交联。
它比二乙烯苯交联剂用量少、质量高、可制备抗污、强度大、大孔径、耐热、耐酸碱、抗氧化等性能极佳的离子交换树酯。
这是国内外新近开发的，前景极好的新型离子交换树酯。
4、聚丙烯酸酯、聚烷基丙烯酸酯等的改性。
TAIC交联剂的指标及用途
物理性质：分子量：249.27形状：室温(25℃)为无色液体或结晶体性状：室温下为无色或微黄色液体或六方片状晶体。
比重：1.155（30℃）比热：0.6（40℃）熔点：23℃—26℃（纯品）17℃—21℃（工业级）闪点：355℃ 粘度：86±3厘泊（30℃）沸点：144℃/3mmHg ；297℃/N2，760mmHg溶解性：溶于芳烃、卤化烃、环烷烃、丙酮、多种醇等，微溶于烷烃，不溶于水。
化学性质：在常温下性能十分稳定，可长期在室温下贮存。
TAIC 的功能团为三个烯丙基，具有脂肪族烯烃的一般通性，如多种加成反应、均聚和共聚反应、Prins 反应等。
在过氧化物引发下，TAIC 较其他烯丙基更易发生聚合反应，在空气中加热到140℃以上即发生自聚反应，成为透明、质硬的均聚物。
项目 指 标 工业品 优级品 精 品 粉 剂 外 观微黄色液体或结晶体 微黄色液体或结晶体 无色透明液体或晶体白色粉末含量≥95%≥98% ≥99% ≥70% 酸值≤1.0mgKOH/g≤0.5mgKOH/g ≤0.1mgKOH/g ——毒性：小鼠（口服）LD59=666mg/kg（近于无毒）。
TAIC的均聚物和乙烯类单体以及由TAIC交联的热塑塑料为无毒品。
用途：1、多种热塑塑料（聚乙烯、聚氯乙烯、氯化聚乙烯、EVA、聚苯乙烯等）的交联和改性。
热交联一般添加量为1-3%，另加过氧化二异丙苯（DCP）为0.2-1%；辐照交联添加量为0.5-2%，可不再加DCP。
交联后可显著提高制品的耐热性、阻燃性、耐溶剂性、机械强度及电性能等。
它比单独采用过氧化物体系交联要显著地提高产品质量，且无异味。
典型用于聚乙烯、聚乙烯/氯化聚乙烯、聚乙烯/EVA交联电缆和聚乙烯高、低发泡制品。
2、乙丙橡胶、各种氟橡胶、CPE等特种橡胶的助硫化（与DCP 并用，一般用量为0.5-4%）, 可显著地缩短硫化时间、提高强度、耐磨性、耐溶剂和耐腐蚀性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TAIC交联剂的用量
型号液体
品牌华**润
工业品优级品
外观微黄色液体或无色透明液体
含量≥95% ≥98% ≥99%
酸值≤1.0mgKOH/g
物理性质：分子量：249.27
形状：室温(25℃)为无色液体或结晶体性状：室温下为无色或微黄色液体或六方片状晶体。
比重：1.155（30℃）比热：0.6（40℃）熔点：23℃—26℃（纯品）17℃—21℃（工业级）闪点：355℃粘度：86±3厘泊（30℃）沸点：144℃/3mmHg；297℃/N2，760mmHg
溶解性：溶于芳烃、卤化烃、环烷烃、丙酮、多种醇等，微溶于烷烃，不溶于水。
化学性质：在常温下性能十分稳定，可长期在室温下贮存。
TAIC的功能团为三个烯丙基，具有脂肪族烯烃的一般通性，如多种加成反应、均聚和共聚反应、Prins反应等。
在过氧化物引发下，TAIC较其他烯丙基更易发生聚合反应，在空气中加热到140℃以上即发生自聚反应，成为透明、质硬的均聚物。
用途：
1、多种热塑塑料（聚乙烯、聚氯乙烯、氯化聚乙烯、EVA、聚苯乙烯等）的交联和改性。
热交联一般添加量为1-3%，另加过氧化二异丙苯（DCP）为0.2-1%；辐照交联添加量为0.5-2%，可不再加DCP。
交联后可显著提高制品的耐热性、阻燃性、耐溶剂性、机械强度及电性能等。
它比单独采用过氧化物体系交联要显著地提高产品质量，且无异味。
典型用于聚乙烯、聚乙烯/氯化聚乙烯、聚乙烯/EVA交联电缆和聚乙烯高、低发泡制品。
2、乙丙橡胶、各种氟橡胶、CPE等特种橡胶的助硫化（与DCP并用，一般用量为0.5-4%）, 可显著地缩短硫化时间、提高强度、耐磨性、耐溶剂和耐腐蚀性。
3、丙烯酸、苯乙烯型离子交换树脂的交联。
它比二乙烯苯交联剂用量少、质量高、可制备抗污、强度大、大孔径、耐热、耐酸碱、抗氧化等性能极佳的离子交换树酯。
这是国内外新近开发的，前景极好的新型离子交换树酯。
4、聚丙烯酸酯、聚烷基丙烯酸酯等的改性。
可显著地提高耐热性、光学性能和工艺加工性能等。
典型用于普通有机玻璃的耐热改性。
5、环氧树酯、DAP（聚苯二甲酸二烯丙酯）树酯的改性。
可提高耐热性、粘合性、机械强度和尺寸稳定性。
典型用于环氧灌封料和包封料的改性。
6、不饱和聚酯和热塑聚酯的交联和改性。
可显著提高耐热性、抗化学腐蚀性、尺寸稳定性、耐候性和机械性能等。
典型用于提高热压性不饱和聚酯玻璃钢制品耐热性，改性后的制品使用温度可达180℃以上。
7、TAIC本身的均聚物——聚三烯丙基异三聚氰酸酯为一种透明、硬质、耐热、电绝缘优良的树脂，亦可用于粘合玻璃及陶瓷等。
典型用于制造多层安全玻璃。
8、聚苯乙烯的内增塑、苯乙烯与TAIC等共聚改性，可制得透明的、耐碎的制品。
9、金属耐热、抗辐射、耐候性的保护剂，TAIC预聚物在金属表面进行烤镀，其烤镀膜具有十分优良的耐热、耐辐射、耐候性和电绝缘性。
典型用于制造微电子产品的印刷线路板等绝缘材料。
10、用作光固化涂料、光致抗蚀剂、阻燃剂和阻燃交联剂等的中间体。
典型用于合成高效阻燃剂TBC和阻燃交联剂DABC。
包装贮运：200kg镀锌铁桶或25kg塑桶装，避光、避热贮存，贮存温度以25℃以下为宜，保存期一年，非危险品，可按一般化学品贮运。
作者：宿州华润。
