镁与铝异种金属焊接研究现状及展望
镁与铝异种金属焊接现状及发展方向摘要：镁合金和铝合金都具有优异的性能，二者应用具有广泛性和交叉性。
镁与铝焊接成为研究热点。
本文概述镁与铝焊接的特点，综述了近年来镁与铝异种金属焊接的方法，主要包括电子束焊、激光焊、钨极惰性气体保护焊（TIG）、搅拌摩擦焊、钎焊以及真空扩散焊等，对镁与铝异种金属焊接做出了展望。
关键词：镁合金，铝合金，焊接技术，发展方向Research status and development tendency of welding technology of magnesium and aluminum dissimilar metalsAbstract: Magnesium alloys and aluminum alloys have excellent performance, of which the application is extensive and intersectant. It becomes a focus to weld magnesium and aluminum dissimilar metal together. Welding characteristics of magnesium and aluminum dissimilar metal are discussed, and welding processes were introduced including electron beam welding, laser welding, tungsten inert gas welding, friction stir welding, braze welding and vacuum diffusion welding and so on. And development tendency of welding technology of Mg/Al dissimilar metals were pointed out．Key words: magnesium alloy, aluminum alloy, welding technology, development tendency1 概述随着工业技术的高速发展，合理的使用轻质材料可以有效的实现轻量化。
铝及其合金以其轻、良好的导电和导热性能、高反射性和耐氧化等性能而被广泛应用于航空、航天、汽车、机械制造、船舶及化学工业等领域。
镁合金由于比强度、比刚度高，导热、导电性能好，电磁屏蔽、阻尼性能好、对环境友好，且价格低廉，而成为新世纪最有发展潜力的金属材料[1]。
作为新型的绿色环保工程材料，其近十年来逐渐从航空航天领域扩展到民用产品的开发应用上[2]。
镁合金在汽车零部件、笔记本电脑、手机、照相机等3C产品上的用量也越来越大[3,4]。
由于镁、铝应用具有广泛性和交叉性，以及在某些特殊场合的特殊要求，使得将两者进行焊接形成复合结构成为必要[5]。
2 镁与铝异种金属焊接特点异种材料焊接过程中，由于材料物理化学性质(热膨胀系数、熔点、晶格类型、晶体常数)的差异，导致在焊接过程中较同种材料而言难焊接[6, 7]。
同时Mg、Al作为两种非常活泼的金属，在焊接过程中又存在自身特有的问题[8, 9]：(1)镁与铝易氧化。
Mg与Al属于活泼金属，易与氧反应在基体表面生成氧化物MgO与Al2O3。
MgO与Al2O3的熔点分别是2500℃和2050℃，阻碍两种金属的链接，而且容易在焊缝中形成氧化夹杂、裂纹的缺陷，使焊接接头结合性能变差。
(2)镁与铝高温时气体溶解度较大。
气体在镁与铝晶体中的溶解度随温度的降低而减小，焊接区在冷却过程中溶解在金属中的气体来不及逸出，在焊缝处产生气孔等缺陷，降低了焊接接头的结合性能。
(3) 焊接过程中镁与铝较容易发生冶金反应，生成一系列的高硬度脆性镁铝系金属间化合物，导致焊接接头的力学性能较差。
总之，镁与铝之间熔点、热膨胀系数、晶格类型等物理化学性质有较大差异，同时在焊接接头易产生氧化夹杂以及生成高硬度脆性的金属间化合物，获得良好的焊接接头十分困难。
3 镁与铝异种金属焊接研究现状目前对于镁与铝异种金属的焊接研究，主要是对焊接方法、焊接参数、填充材料及焊接接头组织性能的研究。
按照焊接过程中焊接母材的聚集状态将焊接分为熔焊与固相焊。
3.1 熔焊使用熔焊的方法焊接镁与铝异种金属是目前比较经济和实用的焊接方法。
而且由于熔焊的灵活性较强，可以根据焊接材料的不同选择不同的熔焊方法。
但是使用熔焊方法焊接镁与铝异种金属，焊缝熔合区形成高硬度脆性镁铝金属间化合物，使焊接接头力学性能降低，同时由于较大的残余应力，在热影响去产生较大的变形和裂纹。
目前常用于镁与铝异种金属熔焊的方法有无极惰性气体保护焊（TIG）、电子束焊、激光焊等。
3.1.1 钨极惰性气体保护焊（TIG）钨极惰性气体保护焊（TIG）是利用钨极与焊接件间产生的电弧熔化母材和填充焊丝（或不加焊丝），形成焊缝的焊接方法。
TIG焊几乎可以适用于所有钢材、有色合金的焊接，特别适合与化学性质活泼的金属及其合金的焊接王恒[10]等人利用钨极气体保护焊(TIG)对AZ31B镁合金和6061铝合金进行了直接焊接。
结果表明，镁合金与铝合金界面形成了明显的过渡区，生成了Al12Mg17和Al-Mg金属间化合物，接头强度较低。
3.1.2 电子束焊电子束焊是一种高能量密度的融化焊接方法，焊接速度快，热影响区小，热变形小，可获得深宽比较大的焊缝，寒风质量较高。
A.Ben-Artzy等[11]分别采用TIG焊和电子束焊对6063与AM50和AZ31进行了焊接。
研究表明:采用TIG焊时，接头熔合区附近存在共晶组织，熔合区中心部位主要是共晶相β-Mg17(Al,Zn)12相，接头性能较差；而采用电子束焊时，焊接接头虽然没有形成热影响区，但是在接头熔合区中仍存在β-Mg17(Al,Zn)12相，弱化焊接接头性能。
电子束焊接镁与铝异种金属时，接头产生的高硬度脆性金属间化合物是其性能恶化的主要原因，因此采用添加中间过渡层的电子束焊会成为研究内容之一。
3.1.3 激光焊激光焊接是利用高能量密度的激光束作为热源的一种高效精密焊接。
激光焊接的焊接速度高，质量好，无变形，无需真空条件，且容易实现自动化焊接。
李慧[12]等研究了CO2激光中心搭接焊、边缘搭接焊和对焊三种接头形式焊接AZ31B和6061铝合金的焊接，结果表明：中心搭接焊缝内易出现凝固裂纹，边缘搭接和对接焊焊缝，近镁侧熔合区域内含有金属间化合物Mg 17 Al 12和Mg 2 Al 3，其余焊缝组织为Al固溶体和弥散分布的金属间化合物Mg 2 Al 3组成。
对接接头抗拉强度31.84MPa，断在近镁侧，为解理和混合脆性断裂。
3.2 固相焊固相焊是利用摩擦、加压或热扩散等物理作用来克服两个连接表面的粗糙度，并且去除氧化膜或其他杂质，是两个连接表面上的原子可以相互接近到晶格间距，进而实现固态的连接。
目前用于镁与铝异种金属固相焊常用的方法有搅拌摩擦焊、钎焊、真空扩散焊等。
3.2.1 搅拌摩擦焊搅拌摩擦焊（FSW）是利用一种非耗损的特殊形状的搅拌头，旋转着插入被焊零件，然后沿着被焊零件的待焊界面向前移动，通过搅拌头对材料的搅拌、摩擦，使待焊材料加热至热塑性状态，在搅拌头高速旋转的带动下，处于塑性状态的材料环绕搅拌头由前向后转移，同时结合搅拌头对焊缝金属的挤压作用，在热—机联合作用下材料扩散连接形成致密的金属间固相连接。
Yutaka[13]等人利用搅拌摩擦焊(FSW)对1050纯铝和AZ31镁合金进行了焊接研究。
结果表明，焊接接头焊缝区显微组织特征较焊接母材明显不同，并且由于共晶反应的发生，生成了Mg17Al12金属间化合物，导致焊缝处显微硬度明显地高于母材硬度，其值达到了225HV。
王东等[14]研究了6061和AZ31镁合金异种金属搅拌磨床焊，研究表明焊合去形成少量的Mg 17 Al 12可略提高焊合区显微硬度，可是界面处形成的金属间化合物及孔洞，弱化了焊缝的接头性能。
3.2.2 钎焊钎焊是采用比母材熔点低的金属材料作为钎料，将焊件和钎料加热到高于钎料熔点、但低于母材熔点的温度，利用液态钎料润湿母材填充接头间隙，并与母材相互扩散而实现连接焊件的方法。
钎焊具有加热温度较低，对木材组织和性能的影响较小，接头平整，焊件变形较小等优点。
大连理工大学谭锦红[15]通过添加Al-Si粉末、Sn、Zn等钎料对AZ31镁合金和6060铝合金进行了接触反应钎焊。
研究了钎焊工艺参数(钎料层厚度、加热温度以及保温时间)对AZ31/6060焊接接头结构和性能的影响。
实验结果表明，直接接触反应钎焊或采用Al-Si钎料进行连接获得的焊接接头性能较差，低于10 MPa。
通过控制锌层的厚度能够有效地控制接头过渡区域的宽度，并在一定程度上提高接头力学强度。
3.2.3 真空扩散焊真空扩散焊是在一定的真空度条件下，将两个平整光洁的焊接表面加热到一定的温度，在不加任何焊料或中间金属的情况下，在温度和压力的同时作用下，发生微观塑性流变后相互紧密接触，利用焊件接触表面的电子，原子或分子互相扩散转移，并且形成离子键，金属键或者共价键，经一段时间保温，使焊接区的成分，组织均匀化，达到完全的冶金连接过程。
真空扩散焊具有能保持原有基体金属的物理、化学和力学性能，可焊接不同类型的材料，焊接残余应力小等优点。
许多学者对镁铝异种金属的直接扩散焊接做了相当多的研究，取得了一些成果，总体来说扩散焊接接头的强度并不高，在一定程度上限制了其应用。
分析其原因，焊接时镁铝异种金属直接的接触，在接头界面形成大量的脆性Mg-Al金属间化合物，这是目前镁铝焊接存在的最大问题。
近年来，一些学者开始对在焊接母材中间加中间层的方法进行研究，希望通过添加合适的中间层来获得更理想的结果。
Gao Ming[16]等人利用Ti作为中间层实现了AZ31B镁合金和6061铝合金的焊接连接。
实验结果表明，Ti中间层的添加成功的组织了AZ31B/6061焊接接头界面区镁铝金属间化合物的生成，界面扩散区由Al3Ti和少量Al18Ti2Mg3组成，当Ti中间层厚度为0.12 mm时，接头剪切强度达到最大值78.2 MPa接头强度的提高得益于接头界面区生成Al3Ti而不是生成Mg-Al金属间化合物。
4 镁与铝异种金属焊接的小结与展望镁与铝轻金属材料广泛应用于航空、航天、汽车、电子等领域，镁与铝之间的焊接是目前的研究热点。
目前无论采用熔焊或者固相焊或是加入中间层或是使用复合热源，都不可能完全避免脆性金属间化合物的生成，只能通过改变金属间化合物的形态和分布来改善接头的性能。
加强镁与铝异种金属焊接基础理论和焊接工艺的研究，对现有的方法进行优化与完善，选择合适的焊接方法及填充材料阻止金属间化合物的生成，改善接头性能，以及如何将良好的焊接技术产业化是今后研究的重点方向。
搅拌摩擦焊镁铝异种材料研究现状
随着现代制造技术的不断进步，材料焊接技术也在不断发展。
搅拌摩擦焊作为一种新型的焊接方法，因其低能耗、无污染、高效率等优点而备受关注。
在工业界和学术界，对搅拌摩擦焊技术的研究也越来越深入。
一、搅拌摩擦焊简介1. 搅拌摩擦焊的原理和特点搅拌摩擦焊是一种无熔金属的固态焊接方法，通过机械搅拌和摩擦加热的方式将材料焊接在一起。
与传统的熔化焊接方法相比，搅拌摩擦焊具有温度低、热影响区小、焊接变形小等优点。
2. 搅拌摩擦焊的应用领域搅拌摩擦焊技术已广泛应用于航空航天、汽车制造、铁路交通等领域，尤其在焊接铝合金、镁合金等轻金属材料方面具有独特优势。
二、搅拌摩擦焊镁铝异种材料研究现状1. 镁铝异种材料的特点镁铝异种材料因其密度低、强度高、耐腐蚀等特点，被广泛应用于航空航天、汽车制造等领域。
然而，由于镁铝材料的化学性质和熔点差异较大，传统的焊接方法往往难以实现良好的焊接效果。
2. 搅拌摩擦焊镁铝异种材料的研究现状为解决镁铝异种材料的焊接难题，学术界和工业界进行了大量的研究。
目前，搅拌摩擦焊镁铝异种材料的研究已取得了一定进展，但仍存在一些挑战。
3. 研究现状的主要问题（1）焊接接头的组织和性能不稳定，需要进一步优化工艺参数和焊接头形貌。
（2）搅拌摩擦焊镁铝材料的金属间化合物生成机理和影响因素尚不清楚，需要深入研究。
（3）焊接接头的力学性能、耐腐蚀性能等方面还需要进一步评估和提升。
三、未来研究方向1. 优化焊接工艺参数针对搅拌摩擦焊镁铝异种材料存在的问题，未来研究可以进一步优化焊接工艺参数，包括搅拌转速、下压力、焊接速度等，以获得更稳定的焊接接头组织和性能。
2. 深入研究金属间化合物形成机理金属间化合物的生成对搅拌摩擦焊接头的性能具有重要影响，未来的研究可以针对金属间化合物的形成机理和影响因素进行深入探讨，为优化焊接工艺提供理论依据。
3. 综合评价焊接接头性能未来的研究还可以从焊接接头的力学性能、耐腐蚀性能等方面进行综合评价，探索提升镁铝异种材料搅拌摩擦焊接头综合性能的途径。
镁合金焊接技术的研究现状与进展
镁合金焊接技术的研究现状与进展班级：05183 姓名：王新川学号：23焦作大学机电机电工程系邮编：454003摘要：镁合金在航空航天、汽车、电子等领域具有广阔的应用前景，焊接技术已经成为制约其应用的技术关键。
分析了镁合金焊接的主要问题，介绍了镁合金焊接的研究现状，综述了镁合金钨极惰性气体保护焊、熔化极惰性气体保护焊、搅拌摩擦焊、惯性摩擦焊、激光焊、电子柬焊和电阻点焊的特点，并对镁合金焊接研究及应用进行了展望。
关键词：镁合金TIG MIG FSW 惯性摩擦焊激光焊电子柬焊点焊引言：近年来，汽车设计者和生产商为了降低对环境的污染，在提高燃料的利用率和减少C0 的排放量方面开展了大量的研究，如寻找新的无污染燃料、改变汽车发动机的性能和减轻汽车质量等，其中减轻汽车的质量是最有效的一种方法。
例如，2000年生产的奔驰CL汽车采用外面铝合金，内侧镁合金的车门，质量比原来减少34 。
意大利生产的第2代镁轮毂仅5．4 kg，比铝轮毂7．4 kg 减少28 9／6。
对于一辆中等大小的汽车，其质量减轻10 ，它的燃油量就可以减少6 ～8 [1 ]。
因此，镁合金以其低密度和高比强度、高比刚度和可再回收利用等优点成为人们关注的焦点[3’43。
目前，在各类汽车中已不同程度地选用了镁合金，有关专家预计，每辆汽车中镁合金的质量将增加到40～80kg[5]。
由于镁合金的焊接性能不好，很难实现可靠连接，镁合金结构件以及镁合金与其它材料结构件之间的连接，成为制约镁合金应用的技术瓶颈和急待解决的关键技术1 镁合金的特点1)密度小镁的密度大约是铝的2／3，是铁的1／4。
它是最轻的实用金属。
2)高比强度、高比刚度镁合金的密度虽然比塑料高，但是，单位质量的强度和弹性率比塑料高，在保持同等强度的情况下，镁合金的零部件比塑料还薄，质量也轻。
另外，由于镁合金的比强度比铝合金和铁高，在不减少零部件强度的前提下，镁合金要比铝或铁零部件的质量轻很多3)传热性好、导电性强镁合金的传热系数比铝小，比钢大，比塑料高出数十倍，电导率大于铝和钢。
镁、铝异种金属接触反应钎焊研究的开题报告

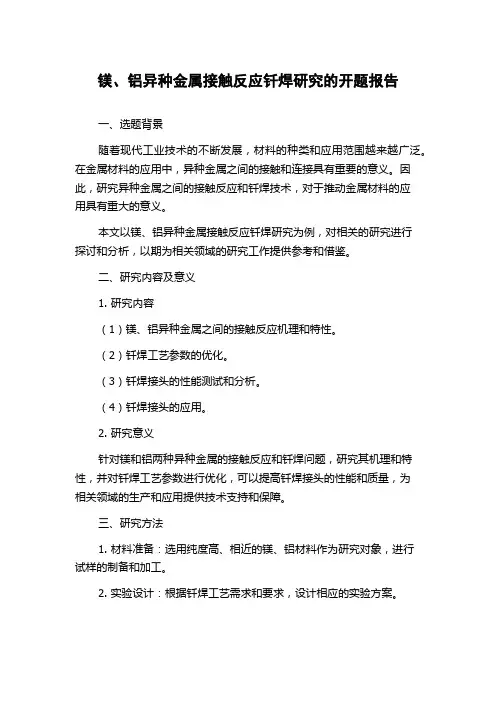

镁、铝异种金属接触反应钎焊研究的开题报告一、选题背景随着现代工业技术的不断发展，材料的种类和应用范围越来越广泛。
在金属材料的应用中，异种金属之间的接触和连接具有重要的意义。
因此，研究异种金属之间的接触反应和钎焊技术，对于推动金属材料的应用具有重大的意义。
本文以镁、铝异种金属接触反应钎焊研究为例，对相关的研究进行探讨和分析，以期为相关领域的研究工作提供参考和借鉴。
二、研究内容及意义1. 研究内容（1）镁、铝异种金属之间的接触反应机理和特性。
（2）钎焊工艺参数的优化。
（3）钎焊接头的性能测试和分析。
（4）钎焊接头的应用。
2. 研究意义针对镁和铝两种异种金属的接触反应和钎焊问题，研究其机理和特性，并对钎焊工艺参数进行优化，可以提高钎焊接头的性能和质量，为相关领域的生产和应用提供技术支持和保障。
三、研究方法1. 材料准备：选用纯度高、相近的镁、铝材料作为研究对象，进行试样的制备和加工。
2. 实验设计：根据钎焊工艺需求和要求，设计相应的实验方案。
3. 实验过程：开展实验工作，包括钎焊前的表面处理、钎焊工艺参数的设置、钎焊接头的制备等。
4. 测试分析：对钎焊接头的性能和质量进行测试和分析，包括拉伸强度、断裂延伸率、显微组织等方面的检测和分析。
四、预期成果1. 镁、铝异种金属之间的接触反应机理和特性得到明确。
2. 钎焊工艺参数的优化结果得到验证和推广应用。
3. 钎焊接头的性能和质量得到提高，达到相关标准和要求。
4. 钎焊接头的应用范围得到拓宽，为异种金属之间的接触和连接提供技术支持。
五、结论通过本次研究，针对镁、铝异种金属接触反应钎焊问题，深入探讨和研究其机理和特性，并针对钎焊工艺参数进行优化，提高钎焊接头的性能和质量，同时拓宽其应用范围和场景，这对于相关领域的技术发展和应用具有重要的意义和价值。
镁-铝异种合金搅拌摩擦焊的研究现状及展望
镁-铝异种合金搅拌摩擦焊的研究现状及展望张鹏飞;马振铎;张凌峰;姬坤海;谢龙飞;杨光;包建兴;薛爱堂【期刊名称】《铜业工程》【年(卷),期】2024()2【摘要】镁合金具有高的比强度和比刚度,被广泛应用于各种工程领域。
然而镁合金存在易腐蚀和成形性能差等缺点,极大地制约了镁合金的广泛应用。
铝合金密度低,强度高,接近或超过优质钢,塑性好,可加工成各种型材,具有优良的导电性、导热性和抗蚀性,在工业上得到了广泛使用,使用量仅次于钢。
在航空航天、轨道交通及汽车等精密工业中,异种合金间的焊接被认为是最复杂的工程之一。
通过镁-铝异种合金的焊接,有效结合两种合金的优点,从而满足一些特殊工作环境对零件的使用要求。
与此同时,镁-铝异种合金的焊接可显著节省材料从而降低成本,极大拓展了镁合金和铝合金的应用。
搅拌摩擦焊可以显著改善传统熔焊工艺中存在的许多冶金问题,从而获得高质量的焊接接头。
因此,不同牌号的镁-铝搅拌摩擦焊既有重大的科学研究价值又有巨大的工业应用价值。
本文总结了镁-铝合金搅拌摩擦焊的研究进展,特别关注了搅拌摩擦焊工艺参数对微观组织演变、力学性能及相关缺陷的影响,并对后续的研究热点进行了展望。
【总页数】8页(P80-87)【作者】张鹏飞;马振铎;张凌峰;姬坤海;谢龙飞;杨光;包建兴;薛爱堂【作者单位】西安稀有金属材料研究院有限公司【正文语种】中文【中图分类】TG453.9【相关文献】1.铝/镁异种金属搅拌摩擦焊研究现状及发展趋势2.铝与镁异种轻合金摩擦搅拌焊的研究现状3.搅拌头偏置对铝镁异种合金搅拌摩擦焊焊缝成形的影响4.铝-镁异种合金搅拌摩擦搭接焊数值模拟5.铝-镁异种合金搅拌摩擦搭接焊残余应力数值模拟因版权原因，仅展示原文概要，查看原文内容请购买。
《Mg-Al异种合金揽拌摩擦焊接头的组织与性能研究》范文
《Mg-Al异种合金揽拌摩擦焊接头的组织与性能研究》篇一Mg-Al异种合金揽拌摩擦焊接头的组织与性能研究一、引言随着现代工业的快速发展，异种合金的焊接技术在汽车制造、航空航天等重要领域的应用日益广泛。
特别是镁（Mg）和铝（Al）两种轻质合金的焊接，因其具有优异的物理和机械性能，受到了广泛关注。
本文旨在研究Mg/Al异种合金揽拌摩擦焊接头的组织与性能，为实际应用提供理论依据。
二、实验材料与方法1. 材料选择本实验选用的材料为Mg合金和Al合金，具有不同的成分和物理性能。
2. 焊接方法采用揽拌摩擦焊技术对Mg/Al异种合金进行焊接。
该技术通过摩擦热和压力使两种金属材料在界面处达到冶金结合。
3. 实验过程详细描述实验过程，包括焊接参数的设置、操作步骤等。
三、焊接接头的组织结构1. 宏观结构通过金相显微镜观察焊接接头的宏观结构，包括焊缝、热影响区和母材等部分。
2. 微观结构利用扫描电子显微镜（SEM）和高分辨率透射电子显微镜（HRTEM）观察焊接接头的微观结构，包括晶粒形态、相组成等。
3. 相组成与分布通过X射线衍射（XRD）技术分析焊接接头中各相的组成及分布情况。
四、焊接接头的性能研究1. 力学性能通过拉伸试验、硬度测试等方法，评估焊接接头的力学性能，包括抗拉强度、屈服强度和延伸率等。
2. 耐腐蚀性能通过浸泡试验、电化学测试等方法，研究焊接接头的耐腐蚀性能。
3. 热稳定性通过高温暴露试验，研究焊接接头在高温环境下的热稳定性。
五、结果与讨论1. 组织结构分析结果详细描述实验中观察到的组织结构特点，包括晶粒形态、相组成及分布等。
2. 性能研究结果对力学性能、耐腐蚀性能和热稳定性进行定量分析，并与其他焊接方法进行比较。
3. 讨论与解释结合实验结果，分析Mg/Al异种合金揽拌摩擦焊接头的组织与性能特点，探讨其影响因素及作用机制。
六、结论与展望1. 结论总结总结本文的研究成果，包括组织结构特点、性能优势等。
2. 存在的问题与改进建议指出研究中存在的问题和不足，提出改进建议和进一步的研究方向。
镁铝异种金属焊接研究现状与进展
专题综述 ｒ 掳 缛
镁 铝 异种 金 属 焊 接 研 究现 状 与进 展
哈 尔滨 工业 大学现 代焊 接 生产技 术 国 家重 点 实验 室（ ５ ０ １ １０ ０ ）
摘要
王 军 冯吉 才
综 述 了 近 年 来 国 内外 镁 铝 异 种 金 属 焊 接 的可 行 性 和焊 接 方 法 的研 究 现 状 ， 镁 铝 焊 接 的方 法 、 点 、 对 特 应
的扩 散焊 接头 。试 验发 现 ， 头 区 由铝 侧 过渡 区 、 间 接 中 扩散 区和镁 侧 过渡 区组 成 ， 区 之 间存 在 明 显 的界 限 。 各 过 渡 区 中 形 成 了 致 密 的 新 相 化 合 物 层 ， 中 包 含 其
较 高 的 比强 度和 比刚度 ， 具 有 良好 的抗 震 能力 ， 以 并 所 在 航 天 、 空 、 表 、 讯 等 高 新 领 域 应 用 潜 力 巨 航 仪 通
于镁 的晶格 常数 （ Ⅱ＝０ ３ ０９ ｎ Ｃ＝ ． ２ ｍ） ． ． ２ ｍ， ０ ５ １１ｎ ． 且
低 了焊接接头的力学性能ｒ 。
许 多学 者对 镁 铝 异 种 材料 焊 接 进 行 了研 究 ， 电 从
阻焊 ， 擦焊 ，Ｉ 摩 ＴＧ焊 到新 兴 的搅 拌 摩 擦 焊 ， 光焊 ， 激 激
收稿 日期 ： ０ ７—０ ２０ ５—１ ７
织 ， 基体 金 属 、 渡 区一 直 到焊 缝 区 ， 粒 尺寸 明显 从 过 晶 呈现 减小 趋势 ， 焊缝 区未 出现 孔 洞等 焊 接 缺 陷 ， 接头 中 相互 流动 的 漩 涡 和 涡 流所 形 成 的插 排 结 构 清 晰 可见 。
制造 、 电工 及化 学 工 业 中 已大 量 应 用 。镁 是 比铝 还 轻 的一种 有色 金 属 ， 度 为 １ ７ 密 ． ４×１ ｋ／ 它 也 具 有 ０ ｇｍ ，
《铝镁系合金强韧性能及焊接性能研究》范文
《铝镁系合金强韧性能及焊接性能研究》篇一一、引言铝镁系合金作为一种轻质高强度的金属材料，因其良好的机械性能、耐腐蚀性以及加工性，被广泛应用于航空、汽车、电子等领域。
本文旨在研究铝镁系合金的强韧性能及焊接性能，为该类合金的进一步应用提供理论支持。
二、铝镁系合金的强韧性能研究1. 合金成分对强韧性能的影响铝镁系合金的强韧性能主要取决于其合金成分。
镁元素的添加可以显著提高铝合金的强度和韧性。
此外，合金中其他元素的含量也会对强韧性能产生影响。
例如，铜、锰等元素的添加可以进一步提高合金的强度，而锌元素的添加则可以改善合金的耐腐蚀性。
2. 热处理工艺对强韧性能的影响热处理工艺是提高铝镁系合金强韧性能的重要手段。
通过固溶处理、时效处理等工艺，可以使得合金中的元素充分溶解、析出，从而提高合金的强度和韧性。
此外，热处理工艺还可以改善合金的微观组织结构，提高其耐腐蚀性和耐磨性。
三、铝镁系合金的焊接性能研究1. 焊接方法及工艺参数的选择铝镁系合金的焊接主要采用熔化焊、压力焊和钎焊等方法。
针对不同的合金成分和厚度，需要选择合适的焊接方法和工艺参数。
在焊接过程中，应控制好焊接速度、电流、电压等参数，以保证焊缝的质量。
2. 焊缝的强韧性能及耐腐蚀性铝镁系合金焊缝的强韧性能和耐腐蚀性是评价焊接性能的重要指标。
研究表明，通过合理的焊接工艺和热处理工艺，可以使得焊缝的强度和韧性达到甚至超过母材的水平。
同时，焊缝的耐腐蚀性也可以通过合理的合金成分设计和表面处理来提高。
四、实验研究及结果分析为研究铝镁系合金的强韧性能及焊接性能，我们进行了以下实验：首先，制备了不同成分的铝镁系合金试样，并通过拉伸试验、冲击试验和硬度试验等方法测试其强韧性能；其次，采用不同的焊接方法和工艺参数对合金进行焊接，并对焊缝的质量和性能进行评估。
实验结果表明，铝镁系合金具有良好的强韧性能和焊接性能。
通过合理的合金成分设计和热处理工艺，可以进一步提高其强韧性能和耐腐蚀性。
铝镁异种金属连接研究现状
扩大 ，为 了降低结构重量 、 提 高结构件性能及生 产效牢，彤成铝 、 镁复合构件是 ｝ ‘ 分必要的 … ： 是 ，铝镁异种金属焊接技术的研究远远落后于
』 它技术的研究发展 ，特） ｊ Ｊ Ｊ 是女 【 Ｊ 何在一些高强度 结构件中形成＿ 『 靠 、稳定的焊接接头 ，成为制约
１ ＿ ２ 激光焊 ：激 光焊『 ｔ ｛ 于其加热集Ｉ ｆ Ｉ ，单位热
直 丁钾 ； 合金等轻金属的焊接 。研究 Ｉ ｊ ． ， Ｊ ，
采 ． ｒ Ｉ （ 焊接 、镁 种金属 时 ，焊缝 微观组 织树枝品。两侧融合线区为商硬度的桂状 品， 曳 【 １ 图ｌ 昕示 接头断裂形貌为典 Ｊ 的脆性断裂 ，并 存存有少蛙Ｈ 气孔 接头成肜较差
销 、镁合金南于具有低密度、高 比强度 、高
ｔ － ｔ Ｎ度和较好的塑『 生 等优 ，被广 ‘ 泛威 州 于汽车 、
焊接方法 ，具有 成本低廉 、使川方便等优点 ，
一
一
航 航天 、电子和机械制造等行业” 卜 ｈ ． 丁 ： 大 的潜存应刖价值 ，｛ ｝ ｛ 、镁合金 成为我 新材料 琏础研究的重点 刊 随着１ ｝ ｛ 、镁合金应Ｊ ｝ Ｊ 的不断
篓
研 讨
摘 要 ：本 文综述 了近年来铝镁 异种金属焊接的最 新研究 方法和现状 ，着重 介绍 了每种连接方法
的特点、工艺要素和接头 的力学性 能，最后展望 了铝镁异种金属连接的发展方 向。 关键词 ：铝合金 ：镁合金 ；异种金属 连接
刖 罱
１ 铝镁的熔焊
１ ． １ 气体保护焊 （ Ｔ Ｉ Ｇ、ＭＩ Ｇ）：作为传统的
铝 镁屯 异种金 属 连 接研 究现 状 接一 Ｉ ５ ｓ ＠ 陆Ｓ ｓ ｏ ｆ Ｄｉ ｓ ｓ ｉ ｍｉ ｌ ａ ｒ ＠ 也 龇 Ｃ◎ 皿 皿 ＠ Ｇ 面 皿 ｇ Ａ０ 蚺ｓ 新
镁铝异种金属焊接的若干方面阐述
镁铝异种金属焊接的若干方面阐述1 概述进入21世纪以后，资源和环境的平衡以及可持续发展已经成为人类的首要问题，节能和环保已经成为现代产业的突出特点。
镁合金作为目前世界上最轻的金属工程结构材料，具有密度低、比强度和比刚度高、阻尼减振降噪能力强、电磁屏蔽性能优异、抗辐射、切削加工和热成型性好、可焊接，对碱、煤油、汽油和矿物油具有化学稳定性，易于回收利用等优点。
镁合金在汽车、摩托车等交通工具、仪器仪表、电子电器、化工冶金、航空航天、国防军工等领域获得了广泛的应用。
镁合金作为一种结构材料，在工程实际应用上就要考虑其连接的问题，焊接是最常用的连接方法。
镁合金自身特性决定了焊接性能较差，难以实现可靠连接。
目前镁合金焊接技术已成为了一个世界性的技术问题。
铝合金具有比强高、延展性好、导电性好、抗腐蚀性好，又便于回收再利用等特点，在很大程度上满足了现代工业对轻质、高强、节能方面的要求，特别是航空航天、汽车制造等行业，铝合金已经成为应用最广泛的有色金属。
铝合金作为应用广泛的轻金属其主要的连接技术是焊接，并且对常规焊接方法的研究已经比较成熟。
镁和铝作为两种最具有应用前景的有色轻金属，对它们交叉使用的研究是十分必要的，如果要实现镁/铝异种金属结构的有效连接，焊接将成为其主要的连接方法。
这样也会扩大镁合金、铝合金结构件在高新技术领域的应用。
2 镁/铝异种金属的焊接特点在镁/铝异种金属的焊接过程中往往存在熔化和结晶的过程，而且生成的金属间化合物会对接头性能产生关键性的影响。
镁/铝异种金属的焊接特点主要有下面的几点：（1）镁和铝极易氧化。
Mg和Al均属于活泼金属，很容易与氧结合形成MgO 和Al2O3氧化膜，尤其是Al2O3结构致密且熔点很高（2050℃），很难将其去除。
这不仅阻碍两种金属的连接，而且使接头区容易产生夹杂、裂纹等缺陷，使接头结合性能变差。
（2）镁和铝液态时相互溶解度小。
由于镁是密排六方结构，铝是面心立方结构，两者晶体结构的不同是两者之间相互溶解度差的主要原因之一。
镁与铝异种金属焊接研究现状及展望
镁与铝异种金属焊接研究现状及展望镁与铝异种金属焊接现状及发展方向摘要：镁合金和铝合金都具有优异的性能，二者应用具有广泛性和交叉性。
镁与铝焊接成为研究热点。
本文概述镁与铝焊接的特点，综述了近年来镁与铝异种金属焊接的方法，主要包括电子束焊、激光焊、钨极惰性气体保护焊（TIG）、搅拌摩擦焊、钎焊以及真空扩散焊等，对镁与铝异种金属焊接做出了展望。
关键词：镁合金，铝合金，焊接技术，发展方向Research status and development tendency of welding technology of magnesium and aluminum dissimilar metals Abstract: Magnesium alloys and aluminum alloys have excellent performance, of which the application is extensive and intersectant. It becomes a focus to weld magnesium and aluminum dissimilar metal together. Welding characteristics of magnesium and aluminum dissimilar metal are discussed, and welding processes were introduced including electron beam welding, laser welding, tungsten inert gas welding, friction stir welding, braze welding and vacuum diffusion welding and so on. And development tendency of welding technology of Mg/Al dissimilar metals were pointed out．Key words: magnesium alloy, aluminum alloy, welding technology, development tendency1 概述随着工业技术的高速发展，合理的使用轻质材料可以有效的实现轻量化。
