托辊使用说明书
托辊使用说明书
执行标准MT82—2006TU说 明 书嘉轩数控设备E-Mail:jiaxuantop-tip.c n出版日期:2015年5月地址:武进区雪堰镇新湖路10号 :0519—邮编:213169传真：00一、用途和特征 (1)二、使用工矿条件 (1)三、型号含义 (1)四、零件说明 (1)五、技术性能 (2)六、工作原理 (3)七、结构概述 (3)八、安装与调整 (3)九、使用与操作 (3)十、保养与维护 (3)十一、故障分析与排除 (4)十二、运输和贮存 (4)本产品执行标准:MT821 -2006一、用途，特征托辘是带式输送机的重要部件，英作用为支撑输送带和物料重量，此托馄的主要特征是辘子简体为高分子聚乙烯结构，除支撑作用外，其重量轻，起动载荷小，噪音低，摩擦系数小，通用性和互换性高，易于更换，拆卸方便，维护性强，可靠性髙。
耐腐蚀能力强的特性使之广泛运用于煤矿，化工等行业。
二、使用工矿条件适用于强力、高速、长距离带式输送机：适用于腐蚀、需求低噪音场合，本系列托馄可以用在煤尘、淋水、潮湿的环境中，具有防尘、防水、耐腐蚀的特性：环境温度在-20°C~50°C能正常运转。
三、型号含义<P 891---------- 直径-------------- 直径代号说明：产品型号中所列①89①108①133①159为托馄馄体宜径，规格栏中所列数值为辘体长度，所列数值为常用数值，若客户订单为苴他数值时（即表中未列数值），根据客户订单要求来生产。
辘长不影响托馄质量和使用。
四、零件说明1：管体采用20号钢质无缝管，其各项质量性能指标符合MT/T1019-2006中的规泄：2：轴承座采用压铸铝件，物理性能大于HT150：3：轴承采用MT/T655-1997中的规泄的系列：4：托馄轴采用45号钢，机械物理性能大于Q235-A钢：6：托馄使用的润滑脂的质量指标符合下表规定。
五、技术性能1、径向圆跳动在500N轴向载荷作用下，托辘轴向窜动值不大于1.2mm.3、跌落强度托辘水平与垂直跣落试验后符合下列要求：a）所有零件和焊缝不出现损伤和脱出：b）跌落后托馄轴向位移不大于1.2mm：c）托辘管体与轴承座不松动：d）跌落后的托辘英旋转阻力值不大于MT821-2006表3中的1.5倍。
108托辊产品说明书
托辊产品使用说明书
一、 托辊的用途：本产品主要适用于煤矿井下用带式输送机，主要用来支撑胶带，减少胶带运行阻力，并使胶带的悬垂不超过一定限度，以保证胶带平稳地运行。
二、 采用标准：
MT821—1999 煤矿井下用带式输送机和托辊技术条件； MT/T653—1997 煤矿用带式输送机托辊组布置的主要尺寸。
三、 托辊的种类：依用户要求制造槽形托辊、平托辊，调心托辊、缓冲托辊等。
轴承座分为灰口铸铁型和08F 优质碳素结构钢板冲压型两种。
四、 结构特征及原材料选用：
我厂托辊的特点，一是管体选用的材料为Ф108、Ф133无缝钢管，两端装轴承座处内孔使用专用工装镗制而成，保证了管体的同心度。
二是托辊轴采用45号钢进行加工，装轴承处进行磨制，保证了配合精度。
三是选用KA 系列托辊专用优质轴承，耐高温2号合成锂基润滑脂，阻燃专用迷宫式密封密封圈，四是由专用压装模具组装。
轴承座结构有两种形式：铸铁式、钢板冲压式。
1、 铸铁式轴承座的特点是厚度大、刚性强，配合面精度高，托辊转动灵活性好，但重量较大，约为钢板冲压轴承座的五倍，制造成本较高。
机加工量相对较大。
管体与轴承座采用滚压包边结构。
￠108
￠133
2、钢板冲压轴承座采用08F优质炭素结构钢冲压而成，钢板厚度3mm,特点是重量轻、制造成本较低。
转动灵活，搬运方便。
管体与轴承座采用CO2保护焊机及专用转动工作台自动焊接而成。
五、托辊规格
六．使用、操作
１、使用前检查规格是否与需用的相符，转动是否灵活。
２、操作：托辊的使用安装应按配用的带式输送机的安装操作要求，进行安装和操作。
阻尼托辊说明书
阻尼托辊徐州光环皮带机托辊有限公司一、用途和特征阻尼托辊主要用于带式输送机下行坡道的承重区段，以托辊具有较大的摩擦阻力，阻缓运转下滑速度，使下行皮带上的物料较平稳的传送。
阻尼托辊主要特征：1、具有较大的摩擦阻力，并且运转平稳。
2、密封性能必须良好。
3、能承受一定的轴向载荷。
4、易于更换。
5、具有补充润滑油的装置。
二、使用环境条件阻尼托辊可以用在煤电、淋水、潮湿的环境中，具有防尘、防水浸，耐腐蚀的特征。
环境温度在-10°C~+40°C能正常运转。
三、主要零件说明1、管体管体采用机械物理性能不低于Q235的焊接式托辊专用钢管，其余各项质量性能指标符合MT/T1019-2006中的规定。
2、轴承座轴承座采用机械物理性能不低于HT150的铸铁件。
轴承座与管体的配合为紧配合，不得有任何松动。
3、轴承粉末冶金轴承是阻尼托辊的重要零件，材质为铁基粉末冶金；粉末冶金止推轴承和粉末冶金轴套配套使用。
KA系列托辊专用轴承应优先录用，也可采用深向大游隙全封闭轴承，该轴承是为增加阻尼托辊的承载能力，提高阻尼托辊的使用寿命。
4、托辊轴托辊轴材料的机械物理性能不得低于Q235-A钢，其结构为阶梯轴。
四、工作原理阻尼托辊适用于皮带输送机下山（下行）坡道的承载区段，以托辊较大的摩擦阻力阻缓皮带机运转下滑速度，使皮带机整机运转平稳。
阻尼托辊摩擦阻力，主要来源于铸铁轴承座内粉末合金轴套与轴的摩擦力和粉末冶金轴套端面与轴上的粉末冶金止推轴承端面配合的端面摩擦力以及密封与轴的摩擦力，这些摩擦力的组合大于普通托辊摩擦阻力3~4倍。
五、结构概述阻尼托辊如图所示，采用钢质组合式结构，主要由托辊管体、阶梯式托辊轴，粉末冶金轴承及轴承、铸铁轴承座，密封件和注油咀等。
主要件经过一系列装配组合而成。
具有良好的防尘、防水、阻尼性能。
1.管体2.轴3.粉末冶金止推轴承4.粉末冶金轴套5.轴承座6.密封7.注油嘴8.轴承 9.密封圈 10.密封盖 11.轴用弹性挡圈六、安装与调整阻尼托辊应安装在带式输送机下山（下行）坡道承载区段上全线布置。

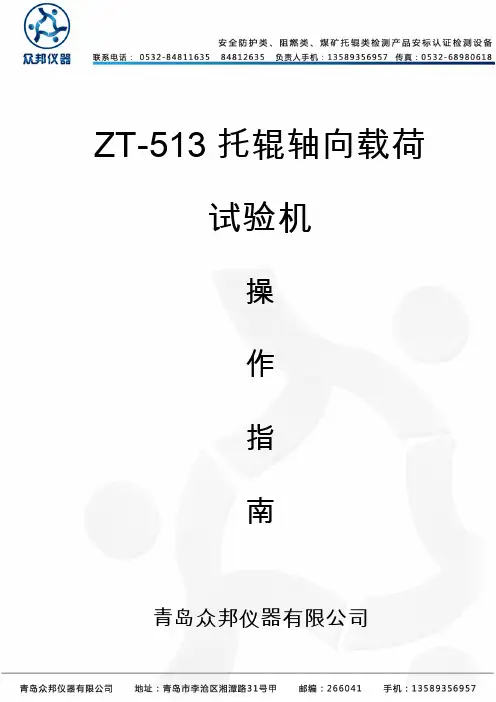

托辊轴向载荷试验台 操作指南
ZT-513托辊轴向载荷试验机操作指南青岛众邦仪器有限公司1、托辊轴向载荷试验机测试范围：被测托辊直径：Φ245～Φ76被测托辊长度：≤800mm（可根据客户要求选择不用的长度测试，超过标配长度，需要定制）2、设计原理：I、螺杆调节器，II、高精度传感器拉里部分，III、丝杆微调装置，IV、测试试样放置位置，V、被测托辊底座支撑，多阶梯，VI、力上压装置。
使用力上压装置使被测试样与丝杆微调装置接触，如果发现被测试样的长度不够，可以使用丝杆微调装置进行距离微调，使试验更准确，接触后使力上压装置继续上压，施加轴向载荷。
3、使用过程详解：I、将设备的插座稳妥的链接供电系统，打开电源，观察供电稳定性，当电源稳定后，准备开始试验。
II、固定传感器位置，根据安装要求将传感器安装到位后，检查安装是否牢靠稳固，再将传感器下链接部分连接稳固传感器，观察数字分析仪表的数字的稳定性，如果传感器有问题数据显示不稳定，如果发现类似问题，停止试验，与我们联系。
III、根据试验机的要求将上压装置安装在固定的位置，安装稳固了以后，将底部托盘稳固安装在上压装置上，然后将被测试样垂直稳定的放置于托辊支撑座上。
IV、依据托辊的长度调整丝杆微调装置的高度，将托辊与上顶板接触稳固牢靠后准备开始试验。
V、调整接触过程中，根据托辊的位置调整下托盘的位置，确保托辊内轴平衡中心线与传感器中心线尽量垂直，以保证采集力值的准确性。
VI、使用上压装置上压，缓慢逐渐加力，当传感器仪表显示读数到达被测托辊规定的载荷值，停止加压，如果再加压的过程中托辊的内轴出现明显的破坏记录被破坏时的数值，也可以试验后通过单片机仪表观察最大力值数值。
（仪表读数，单位为KN）。
VII、卸载上压系统。
VIII、检查托辊中心轴的变化（包括轴承座，密封装置）是否与托辊外管体脱离，未脱离者为合格，脱离为不合格。
试验结束！。
tr托辊手册
tr托辊手册
TR托辊手册是指TR（Technical Report）托辊的使用手册或技术说明书。
托辊是一种传动元件，通常用于输送带系统中，用于支撑和传送物体。
TR托辊手册包含了托辊的安装、使用、维护和故障排除等方面的详细信息。
TR托辊手册通常包括以下内容：
1. 托辊的构造和工作原理：介绍托辊的结构和工作原理，包括托辊的主要部件和功能。
2. 托辊的安装和调整：指导用户如何正确安装和调整托辊，包括安装位置、端头对中、张紧装置的设置等。
3. 托辊的使用和维护：说明托辊的使用注意事项，如正常工作条件、承载能力、清洁和润滑等，同时介绍定期维护保养的方法和注意事项。
4. 托辊的故障排除：列举可能出现的托辊故障和解决方法，如托辊卡滞、噪音过大等，帮助用户快速识别和解决问题。
5. 托辊的规格和选型：提供托辊的规格参数和选型指南，帮助用户根据实际需求选择合适的托辊。
TR托辊手册对于用户正确使用和维护托辊至关重要，可以提高托辊的使用寿命和工作效率。
用户在使用时应仔细阅读和遵循TR托辊手册中的指导。
阻尼托辊说明书
阻尼托辊徐州光环皮带机托辊有限公司一、用途和特征阻尼托辊主要用于带式输送机下行坡道的承重区段，以托辊具有较大的摩擦阻力，阻缓运转下滑速度，使下行皮带上的物料较平稳的传送。
阻尼托辊主要特征：1、具有较大的摩擦阻力，并且运转平稳。
2、密封性能必须良好。
3、能承受一定的轴向载荷。
4、易于更换。
5、具有补充润滑油的装置。
二、使用环境条件阻尼托辊可以用在煤电、淋水、潮湿的环境中，具有防尘、防水浸，耐腐蚀的特征。
环境温度在-10°C~+40°C能正常运转。
三、主要零件说明1、管体管体采用机械物理性能不低于Q235的焊接式托辊专用钢管，其余各项质量性能指标符合MT/T1019-2006中的规定。
2、轴承座轴承座采用机械物理性能不低于HT150的铸铁件。
轴承座与管体的配合为紧配合，不得有任何松动。
3、轴承粉末冶金轴承是阻尼托辊的重要零件，材质为铁基粉末冶金；粉末冶金止推轴承和粉末冶金轴套配套使用。
KA系列托辊专用轴承应优先录用，也可采用深向大游隙全封闭轴承，该轴承是为增加阻尼托辊的承载能力，提高阻尼托辊的使用寿命。
4、托辊轴托辊轴材料的机械物理性能不得低于Q235-A钢，其结构为阶梯轴。
四、工作原理阻尼托辊适用于皮带输送机下山（下行）坡道的承载区段，以托辊较大的摩擦阻力阻缓皮带机运转下滑速度，使皮带机整机运转平稳。
阻尼托辊摩擦阻力，主要来源于铸铁轴承座内粉末合金轴套与轴的摩擦力和粉末冶金轴套端面与轴上的粉末冶金止推轴承端面配合的端面摩擦力以及密封与轴的摩擦力，这些摩擦力的组合大于普通托辊摩擦阻力3~4倍。
五、结构概述阻尼托辊如图所示，采用钢质组合式结构，主要由托辊管体、阶梯式托辊轴，粉末冶金轴承及轴承、铸铁轴承座，密封件和注油咀等。
主要件经过一系列装配组合而成。
具有良好的防尘、防水、阻尼性能。
1.管体2.轴3.粉末冶金止推轴承4.粉末冶金轴套5.轴承座6.密封7.注油嘴8.轴承 9.密封圈 10.密封盖 11.轴用弹性挡圈六、安装与调整阻尼托辊应安装在带式输送机下山（下行）坡道承载区段上全线布置。
固定式带式输送机(托辊)选用手册(B500-2200)
托辊设计选用手册
（仅 供 参 考）
山东山矿机械有限公司
编制说明
随着改革开放的深入，电力、煤炭、冶金等行业的高速发展，急需带式输送机也向着大 型、长距离、高带速、大功率、大运量的方向发展，DT75 型、DTII 型带式输送机由于其局 限性已越来越不能满足发展需要，托辊种类规格的不足更为明显。公司决定开发设计带宽 1600mm、1800mm、2000mm、2200mm 的托辊，尽快编制托辊设计选用手册来适应目前经 济形势发展需要。
第三部分 JKII 型带式输送机托辊
1 托辊 ……………………………………………………………………………35
1.1 槽形托辊（35°） …………………………………………………………………………35 1.2 槽形托辊（45° ） …………………………………………………………………………36 1.3 槽形前倾托辊（35°） ……………………………………………………………………37 1.4 过渡托辊（10°） …………………………………………………………………………38 1.5 过渡托辊（20°） …………………………………………………………………………39 1.6 过渡托辊（30°） …………………………………………………………………………40 1.7 缓冲托辊（35°） …………………………………………………………………………41 1.8 缓冲托辊（45°） …………………………………………………………………………42 1.9 摩擦上调心托辊 …………………………………………………………………………43 1.10 锥形上调心托辊 …………………………………………………………………………44 1.11 摩擦上平调心托辊 ……………………………………………………………………44 1.12 平行上托辊 ………………………………………………………………………………45 1.13 平行上托辊 （2 节） ……………………………………………………………………46 1.14 平行下托辊 ………………………………………………………………………………47 1.15 平行下托辊 （2 节）………………………………………………………………………48 1.16 V 形托辊 …………………………………………………………………………………49 1.17 V 形前倾托辊 ……………………………………………………………………………50 1.18 平行梳形托辊 ……………………………………………………………………………51
说明书托辊
使用维护说明书
一、用途
托辊作用是安装在皮带运输机上，用来支承皮带，使胶带悬垂度不超过技术上的要求，保证皮带平稳运行。
二、1．托辊的规格型号
2．执行标准：MT821—2006
3.含义：
三、使用条件：环境温度：-10— +40°
三、技术参数：
四、托辊的结构
1、托辊由管体、中心轴、轴承密封件组成。
管皮两端镗孔后，与冲压轴承座，用CO2保护焊焊接在一起，整体结构是具有重量轻、阻力小、密封性好的优点。
2、缓冲托辊由三个托辊用销轴连接板铰接在一起，挂在机架上，成30°槽角使用。
3、平托辊用在皮带回程段上，支承皮带。
4、跌落强度
⑴跌落后轴向位移≤1.5
⑵跌落后旋转阻力≤3.75
5、密封性能
⑴浸水密封≤150g
⑵淋水密封≤250g
6、使用寿命≥20000小时
7、尺寸偏差
⑴直径（mm）±0.7
⑵长度（mm）±1.2
五、运行维护
1、托辊是带式输送机中易损部件，皮带运行中，应每班检查托辊损坏情况，发现问题应及时更换，以免影响皮带正常运转。
2、长时未用的托辊，使用前应检查转运是否灵活。
六、托辊使用注意事项：
1、托辊使用环境温度为：-10——40
2、搬运中不得出现重摔，重扔现象
3、防止托辊处于水的浸泡之中
七、保质期：
从发货之日起，一年内托辊因制造质量不良而发生损坏或不能正常工作时，免费更换托辊。
厂名：神华集团包头矿业有限责任公司机电制造安装分公司厂址：内蒙古包头市石拐区水磨滩
电话：0472----8722454
邮编：014070。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
托辊使用说明书
1
2020年4月19日
文档仅供参考
执行标准 MT821-
托辊
说
明
书
常州嘉轩数控设备有限公司
地址：常州武进区雪堰镇新湖路10号邮编：213169
电话：0519—传真：E-Mail:出版日期：年5月
2020年4月19日
目录
一、用途和特征 (1)
二、使用工矿条件 (1)
三、型号含义 (1)
四、零件说明 (1)
五、技术性能 (2)
六、工作原理 (3)
七、结构概述 (3)
八、安装与调整 (3)
九、使用与操作 (3)
十、保养与维护 (3)
十一、故障分析与排除 (4)
十二、运输和贮存 (4)
本产品执行标准：MT821-
一、用途，特征
托辊是带式输送机的重要部件，其作用为支撑输送带和物料重量，此托辊的主要特征是辊子筒体为高分子聚乙烯结构，除支撑作用外，其重量轻，起动载荷小，噪音低，摩擦系数小，通用性和互换性高，易于更换，拆卸方便，维护性强，可靠性高。
耐腐蚀能力强的特性使之广泛运用于煤矿，化工等行业。
二、使用工矿条件
适用于强力、高速、长距离带式输送机；
适用于腐蚀、需求低噪音场合，本系列托辊能够用在煤尘、淋水、潮湿的环境中，具有防尘、防水、耐腐蚀的特性；
环境温度在-20℃~50℃能正常运转。
三、型号含义
Φ 89
直径
直径代号
示例：托辊，直径 89mm
说明：产品型号中所列Φ89Φ108Φ133Φ159为托辊辊体直径，规格栏中所列数值为辊体长度，所列数值为常见数值，若客户订。
