控制点→架元拼装（临时支撑固定）→校正 复核→固定全部拉撑系统→补缝及涂刷脱模 剂。 2、安装方法：起重机吊装、人工架立。 3、安装质量控制：牢固、位置准确、允许 偏差、抗倾覆，浇筑块形状，强度、刚度。
二、模板拆除 影响砼质量、工程进度、模板周转率。 1、拆模时间：设计要求、气温、砼强度增大情
1、功能要求：稳定、形状位置、平整严密
2、施工要求：结构简单、施工方便、标准
化、系列化。 3、经济性要求：提高同转次数、节约木材。
三、模板的分类： 1、模板按形状分：平面板和曲面板。 2、按所用材料分：木模板、钢模板、砼模板、
钢筋砼模板。 3、按受力条件：承重模板和侧面模板（简支模 板、悬臂模板、半悬臂模板）。 4、按模板使用特点分：固定式、拆移式、移动 式、滑动式。
模板作业是砼工程的一项临时性作业，但它往
往是砼和钢筋砼施工中影响工程于是度和质量 的关键，模板系统包括：模板、支撑两部分。
一、模板的作用与重要性 1、作用：支撑（固定）、成型、保护 2、模板的重要性：
a.占总费用的15%～30%。
b.劳动量占总劳动量30%～60%。 二、对模板的要求
二、设计荷载组合及稳定校核 1、荷载组合：计算时按刚度和强度的要求进行
设计取最不利的荷载组合。 2、稳定校核：对承重模板及竖向模板的抗倾稳 定校核。
第三节 模板的基本型式
► 一、拆移式模板 ► 1、特点：一般由标准尺寸的模板（可以是钢
的、木的、钢木组合的）和相应的支撑构件， 紧固件组成。在施工现场，根据浇注结构的 外形和尺寸进行组装，建筑构件施工完成并 达到适当强度后拆除，经过清理整修，再移 到别处重复使用。这种模板使用非常广泛， 如工程基础的侧面模板、桥墩闸墩模板、桥 梁承重模板等。
二建【建筑】第14讲-专业施工技术要求(3)(二)
（1（22-3的规定。

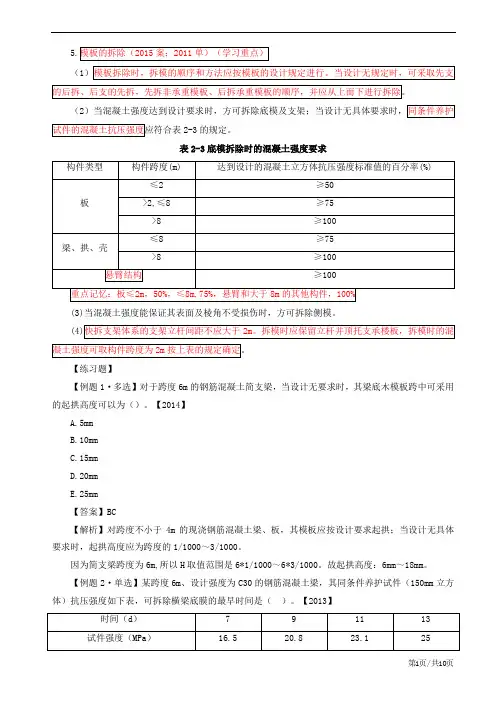

表2-3底模拆除时的混凝土强度要求(3)当混凝土强度能保证其表面及棱角不受损伤时，方可拆除侧模。
【练习题】【例题1·多选】对于跨度6m 的钢筋混凝土简支梁，当设计无要求时，其梁底木模板跨中可采用的起拱高度可以为（）。
【2014】A.5mmB.10mmC.15mmD.20mmE.25mm 【答案】BC【解析】对跨度不小于4m 的现浇钢筋混凝土梁、板，其模板应按设计要求起拱；当设计无具体要求时，起拱高度应为跨度的1/1000～3/1000。
因为简支梁跨度为6m,所以H 取值范围是6*1/1000～6*3/1000。
故起拱高度：6mm ～18mm 。
【例题2·单选】某跨度6m 、设计强度为C30的钢筋混凝土梁，其同条件养护试件（150mm 立方体）抗压强度如下表，可拆除横梁底膜的最早时间是（ ）。
【2013】A.7dB.9dC.11dD.13d 【答案】C 【解析】表2-3底模拆除时的混凝土强度要求要≥75%。
而设计强度为C30的混凝土，抗压强度标准值最低为30MPa 。
30*0.75=22.5MPa 。
故选C 。
【例题3·多选】模板工程设计的安全性指标包括（ ）。
【2012】 A.强度 B.刚度C.平整度D.稳定性E.实用性 【答案】ABD【解析】【例题4·案例节选】会议室顶板（跨度8m ）底模支撑拆除前，试验员从标准养护室取一组试件进行试验，试验强度达到设计强度的90%，项目部据此开始拆模。
【2015】问：项目部的做法是否正确？说明理由。
当设计无规定时，通常情况下模版拆除顺序的原则是什么？【参考答案】不正确，试件应该在同样条件下养护后测试，框架间距为8m 时，板的强度达到75％后才能拆模。
拆模顺序为：按后支先拆、先支后拆，先拆除非承重部分后拆除承重部分的拆模顺序进行。
二、钢筋工程1.原材料进场检验钢筋进场时，应按规范要求检查产品合格证、出厂检验报告，并按现行国家标准的相关规定抽取试件作力学性能检验，合格后方准使用。
第六章模板工程 17页PPT文档
二、设计荷载组合稳定校核
1、荷载组合：计算时按刚度和强度的要求 进行设计取最不利的荷载组合。
2、稳定校核：对承重模板及竖向模板的抗 倾稳定校核。
第三节 模板的基本型式
►一、拆移式模板 ►1、特点：一般由标准尺寸的模板（可以是钢
的、木的、钢木组合的）和相应的支撑构件， 紧固件组成。在施工现场，根据浇注结构的 外形和尺寸进行组装，建筑构件施工完成并 达到适当强度后拆除，经过清理整修，再移 到别处重复使用。这种模板使用非常广泛， 如工程基础的侧面模板、桥墩闸墩模板、桥 梁承重模板等。
► 2、适用条件：主要用于端面、形状、尺寸沿建筑物高度基 本不变的高耸建筑物如大坝中的竖井、水闸的闸墩、水塔、 高层楼房等。也可以用于建筑物表面变化规则的建筑物，如， 重力坝的溢流面浇注等。
► 3、组成：模板系统、操作平台系统、液压支撑系统。
四、混凝土预制模板
特点：既是模板，又是建筑物组成部分。
► 悬臂钢模板：由面板、支承柱、预埋联结件组成。 安装简单、周转次数高，施工干扰小（适用大体积 砼）。缺点是模板重量大，需要起重机配合吊装， 顶部易变形、浇筑块高度受限制。
►3、支撑形式：
►拆移式高空侧面模板的支撑按受力条件分为 简支式：它是在仓面设多根拉条，浇注砼后 不再回收。因这种支撑既浪费材料，又影响 机械化浇注，现已不多用。
第六章 模板工程
模板作业是砼工程的一项临时性作业，但 它往往是砼和钢筋砼施工中影响工程于是 度和质量的关键，模板系统包括：模板、 支撑两部分。
第一节 概述
一、模板的作用与重要性 1、作用：支撑（固定）、成型、保护 2、模板的重要性： a.占总费用的15%～30%。 b.劳动量占总劳动量30%～60%。 二、对模板的要求 1、功能要求：稳定、形状位置、平整严密 2、施工要求：结构简单、施工方便、标准化、系
模板工程习题
课后作业一．填空题1.用于钢筋混凝土墙体施工的大模板由、、、、及组成。
2.影响新浇混凝土侧压力的主要因素有。
3.滑升模板由、、等三部分组成，模板系统主要由、、和组成。
4.模板和支架的设计包括、、、、、。
5.滑模装置的全部荷载经由传递给再传递给。
6.滑模施工发生扭转的原因主要有。
7.装配式大模板的建筑设计应注意。
8.梁跨度在时，底模应起拱，起拱高度一般为结构跨度的。
9.现浇楼板滑模建筑施工中，楼板现浇筑方法一般有几种。
10.滑升滑模工程中楼板的施工采用哪几种方法、、、。
11.某现浇钢筋混凝土楼板的模板设计，需考虑的荷载有。
二、选择题（每空只有一个正确答案）1．模板设计要求所设计的模板必须满足：（）A.刚度要求B.强度要求C.刚度和强度要求D.变形协调要求2．梁的截面较小时，木模板的支撑形式一般采用：（）A.琵琶支撑B.井架支撑C.隧道模D.桁架3．下列组合钢模板尺寸不符合常用模数：（）|A.300×1500B.250×1000C.200×900D.150×10504．大模板角部连接方案采用：（）A.小角模方案B.大角模方案C.木板镶缝D.A+B5．滑升模板组成：（）A.模板系统、操作系统和液压系统B.操作平台、内外吊架和外挑架C.爬杆、液压千斤顶和操纵装置D.B+C6．滑模的动力装置：（）A.人工手拉葫芦B.液压千斤顶C.卷扬机D.龙门架7．内爬升模板，由内爬升架提升，其高度通常为：（）A.大于二个层高B.大于三个层高C.等于层高D.小于一个层高8．隧道模是用于浇筑()的混凝土的工具式模板。
A.柱B.梁C.墙D.墙和楼板9．大模板的荷载传力路线：（）A.面板→次肋→主肋→支撑结构B.面板→支撑结构C.面板→主肋→支撑结构D.面板→主肋10．模板设计刚度验算考虑：（）A.恒载+活载B.恒载+施工荷载C.恒载+集中荷载D.恒载11．柱模板设计时，柱箍考虑的荷载：（）A.恒载+施工荷载B.新浇混凝土的侧压力C.倾倒混凝土产生的荷载D.有效压头高度内对模板的压力12．下列不影响混凝土侧压力的因素是：（）A.混凝土浇筑速度B.混凝土浇筑时的温度C.混凝土的倾倒方式D.外加剂13．当梁跨度大于4m时，梁底模应起拱，起拱高度为跨度的：（）A.0.8%~1%B.1%~3%C.3%~5%D.0.1%~0.3%14．通常情况下，板的模板拆除时，混凝土强度至少达到设计混凝土强度标准值的：（）A.50%B.50~75%C.100%D.75%15．梁底模板设计时，何种荷载不考虑：（）A.施工荷载B.混凝土及模板自重C.钢筋自重D.混凝土侧压力计算题（选做）1、某地下室混凝土墙厚330mm。
模板工程ppt课件
底模拆除时的混凝土强度要求
２.拆模顺序
应遵循“先支后拆、后支先拆”， “先承重部位、后承重部位”， 以及自上而下的原则。重大复杂 模板的拆除应事先制定拆模方案。
柱模的拆除：单块组拼的应先拆除钢楞、 柱箍、对拉螺栓等连接件、支承件，从上 而下逐步拆除。预组拼的应先拆除两个对 角卡件，并临时支撑，再拆除另两个对角 卡件，挂好吊钩，拆除临时支撑，方可脱 模起吊。
五、模板施工安全要求
在组合钢模板上架设或使用的电动工具，应采用36 伏的低压电源或采取其它有效的安全措施。
登高作业时，连接件或作业工具必须放置在箱盒或 工具袋中，禁止放置在模板或脚手架上。
钢模板用于高耸建筑施工时，应有防雷击措施。 高空作业人员严禁攀爬脚手架或组合钢模板，也不
得在高空的墙顶、独立柱或其它模板上行走。 组合钢模板装拆时，上下应有人接应，钢模板应随
❖ 按结构或构件类型分为基础模板、柱模板、顶 板模板、墙模板、梁模板等。
❖ 按形式分为整体式模板、定型模板、工具式模 板、滑升模板、胎模等。Βιβλιοθήκη 2.1 木模板板条
图3.1
拼条 拼板的构造
木模板及其支架 系统一般在加工 厂或现场木工棚 制成元件，然后 再在现场拼装。
2.2 组合钢模板（钢定型模板）
钢定型模板
用于梁和模板的 支撑柱头，以及 模板早拆。
2.3 滑升模板
1— 支承杆； 2— 提升架 3— 液压千斤顶； 4— 围圈 5— 围圈支托；6— 模板 7— 操作平台；8— 平台桁架 9— 栏杆；10— 外排三角架 11— 外吊脚手；12— 内吊脚手 13— 混凝土墙体
2.4 大模板
面板要求平整，刚度
三、模板支设安装的质量要求
❖ 必须按配板图及施工方案循序拼装，以保 证系统的整体稳定。
