结构自内力模板支撑体系的运用
高层建筑模板支撑方案
一、编制说明在现浇钢筋混凝土结构工程中，模板及支撑体系设计及施工质量是现浇混凝土结构工程质量及施工安全的保障。
经认真仔细的对本工程的施工图纸进行阅读及分析，将按要求进行超高模板支撑体系进行设计施工。
本工程最大支撑高度为8.4米。
现我司根据现场施工实际情况决定采用扣件式钢管架进行支撑。
二、编制依据为了保证本工程超高模板支撑施工安全，根据重庆市建委及国家相关规定的要求，加强施工安全的管理，按相关规定特编制本专项施工方案。
方案编制计算依据如下：1．《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—20012．《混凝土结构工程施工质量验收规范》GB50204—20023．《建筑工程施工质量验收统一标准》GB20300—20014．《建筑施工计算手册》（ISBN—7—11—04626—2）5．《建筑施工手册》（第四版）、《木结构设计规程》GB50005—20036、本工程有关设计图纸。
三、工程概况1、建设地点：成都市锦江区锦兴路。
2、工程范围：本工程为锦江区文化中心，总高45.1m，楼顶装饰架最高处8.5m呈西东走向最低处3.4m。
民用建筑分类：高层公共建筑结构类型：现浇钢筋混凝土框架-剪力墙结构。
抗震设防烈度：7度。
四、施工准备1.技术准备在施工前完善施工方案工作，并组织施工人员认真学习施工图纸、施工方案和施工规范等技术文件，做好三级安全技术交底工作，减少和避免施工误差。
重点模板支撑钢管架体系的整体稳定性。
将其质量和工艺的要点向作业班组作详细的交底，并做好文字记录。
2.物资准备2.1材料准备确保材料质量合格，按材料进场计划分期分批进场，并按规定地点存放，做好遮盖保护，同时收集各种进场材料相关质保证明。
采用Φ48×3.5mm钢管，应有产品质量合格证；其质量检验报告及其钢管材质检验方法应符合现行国家标准《金属拉抻试验方法》（GB/T228）的关规定，质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235—A级钢的规定。
铝合金模板支撑体系的运用
铝合金模板支撑体系的运用摘要：随着建筑工程参建各方对实体质量、外观实测要求的日益提高，本项目立足质量优化，积极引入铝合金模板施工工艺，通过铝模板早拆技术现场应用，与木模板形成实体质量、实测实量、周转效率、施工进度、回收利用、成本节约的对比，保证主体结构优质美观，提高实测实量合格率，减少传统木模板的使用，实现节能减排的绿色施工，同时达到项目自身降本增效的目的。
关键词：铝合金模板；木模板；支撑体系引言建筑模板是一种临时性结构，它按设计要求制作，使混凝土结构、构件按规定的位置、几何尺寸成形。
建筑施工时，模板体系的正确选择关系到施工安全、工程质量和经济效益等。
铝合金模板系统最早诞生于美国，是新一代的绿色模板技术。
铝合金模板系统主要由模板系统、支撑系统、紧固系统、附件系统等构成，可广泛应用于钢筋混凝土建筑结构的各个领域。
铝合金模板系统具有重量轻、拆装方便，板面大、拼缝少、精度高、浇筑的混凝土平整光洁，使用寿命长、周转次数多、经济性好、回收价值高，施工进度快、施工效率高，对机械依赖程度低、应用范围广等特点。
相对而言，传统的木模板，比较常见的是杨木模板和松木模板，比较轻，成本略低，但是耐用度不高、重复利用率低，且随着低碳、节能越来越被社会所重视，减少对木质模板的使用是人们广泛思考并亟待解决的一个问题。
一、案例分析本工程名潮州碧桂园第15幢-A、15幢-B、24幢、25幢、26幢-A、26幢-B、场地位于潮州市湘桥区凤新街道外环北路西侧，包括1个2层地下车库、4栋高层洋房（2栋32层Z7-Y005户型、2栋30层YJ180T户型）。
建筑总面积约13.27万平方米。
本工程采用钢筋混凝土框架—剪力墙结构体系。
15#、26#楼为地上30层、标准层层高均为3.15米，建筑檐口高度96.100米；24#、25#楼为地上32层、标准层层高均为3米，建筑檐口高度97.500米；地下室2层。
铝模施工楼栋为24#25#栋，楼层信息如下：本工程针对3层至31层墙身、4层至32层楼面标准层内外侧墙与连续墙的位置的铝合金模板系统；剪力墙、梁和顶板等结构都是采用铝合金模板。

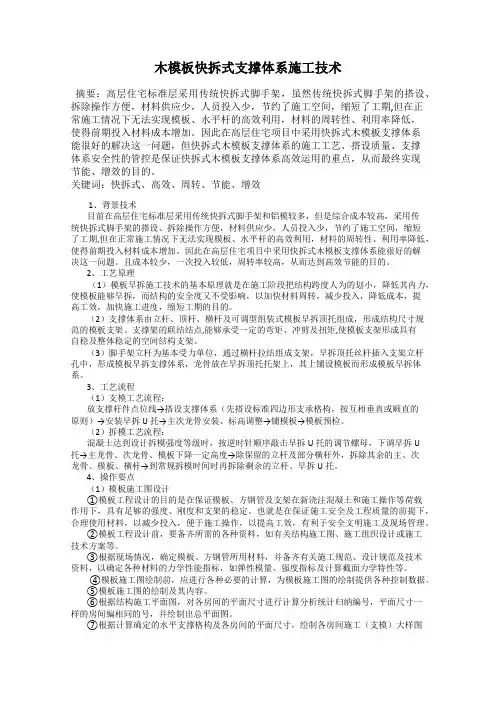

木模板快拆式支撑体系施工技术
木模板快拆式支撑体系施工技术摘要：高层住宅标准层采用传统快拆式脚手架，虽然传统快拆式脚手架的搭设、拆除操作方便，材料供应少，人员投入少，节约了施工空间，缩短了工期,但在正常施工情况下无法实现模板、水平杆的高效利用，材料的周转性、利用率降低，使得前期投入材料成本增加。
因此在高层住宅项目中采用快拆式木模板支撑体系能很好的解决这一问题，但快拆式木模板支撑体系的施工工艺、搭设质量、支撑体系安全性的管控是保证快拆式木模板支撑体系高效运用的重点，从而最终实现节能、增效的目的。
关键词：快拆式、高效、周转、节能、增效1、背景技术目前在高层住宅标准层采用传统快拆式脚手架和铝模较多，但是综合成本较高，采用传统快拆式脚手架的搭设、拆除操作方便，材料供应少，人员投入少，节约了施工空间，缩短了工期,但在正常施工情况下无法实现模板、水平杆的高效利用，材料的周转性、利用率降低，使得前期投入材料成本增加。
因此在高层住宅项目中采用快拆式木模板支撑体系能很好的解决这一问题。
且成本较少，一次投入较低，周转率较高，从而达到高效节能的目的。
2、工艺原理（1）模板早拆施工技术的基本原理就是在施工阶段把结构跨度人为的划小，降低其内力，使模板能够早拆，而结构的安全度又不受影响，以加快材料周转，减少投入，降低成本，提高工效，加快施工进度，缩短工期的目的。
（2）支撑体系由立杆、顶杆、横杆及可调型组装式模板早拆顶托组成，形成结构尺寸规范的模板支架。
支撑架的联结结点,能够承受一定的弯矩、冲剪及扭矩,使模板支架形成具有自稳及整体稳定的空间结构支架。
（3）脚手架立杆为基本受力单位，通过横杆拉结组成支架，早拆顶托丝杆插入支架立杆孔中，形成模板早拆支撑体系，龙骨放在早拆顶托托架上，其上铺设模板而形成模板早拆体系。
3、工艺流程（1）支模工艺流程：放支撑杆件点位线→搭设支撑体系（先搭设标准四边形支承格构，按互相垂直或顺直的原则）→安装早拆U托→主次龙骨安装、标高调整→铺模板→模板预检。
大跨度、大体积混凝土“贝雷梁”支撑系统施工技术应用
大跨度、大体积混凝土“贝雷梁”支撑系统施工技术应用摘要：大体积混凝土梁一般采用预制和现浇两种方式，但往往在施工阶段，易受场地限制，大型起重设备难以满足现场起重要求，大跨度、大体积预制梁通常不具备预制吊运条件，只能采用现浇方式进行施工。
在高落差、大跨度、大体积梁混凝土支撑系统研究过程中发现，常规模板支撑系统，如桁架、满堂支架等结构，其均存在施工工程量较大，操作复杂，且混凝土施工质量较难控制等缺点。
参考贝雷桥结构及其受力特点，其贝雷梁结构稳定、施工便利，可作为混凝土模板支撑系统。
通过对其研究、试验，总结出一套新型混凝土模板支撑系统，其施工综合效果优良，可为后期同类型施工条件工程有借鉴作用。
关键词：高落差、大跨度；大体积；贝雷梁；支撑系统1概况三河口大坝泄洪表孔共布置三个孔，其孔口尺寸为15m×15m(宽×高)，根据设计图纸，大坝表孔上游分别布置门机大梁、交通桥，其中上游门机大梁为T型梁结构，底宽1m，顶宽1.78m，高2.5m，跨度15m，单根长度16.96m，交通桥为Π型梁结构，两支腿底宽均为0.5m，顶宽2.045m，高1.8m，跨度15m，单根长度18.96m，本文以跨度15m和混凝土方量43.8m³的门机大梁为例，来介绍贝雷桥在大跨度、大体积混凝土支撑系统的应用。
由于三河口大坝工程所处地区地形复杂，缺少常见的高拱坝垂直起吊设备缆机，由于本工程表孔顶部大梁自重过大，周边结构施工空间过下，架桥机、塔机等设备无法布置，故现场无法采用预制施工工艺。
为此，需要为三河口大坝表孔门机大梁混凝土施工量身订做一套安全经济的支撑系统，通过选用“贝雷桥”施工结构的研究，通过对其改装，使其作为模板支撑系统，解决了拱坝表孔高落差、大体积混凝土支撑，相比其它大跨度梁混凝土施工模板支撑系统布置，贝雷梁结构承载力可靠，支撑具备承载能力大、刚度强、挠度小、安全性性高等特点。
且贝雷梁施工工期短，贝雷梁支撑架设快速，分解容易，安装方便，造价低。

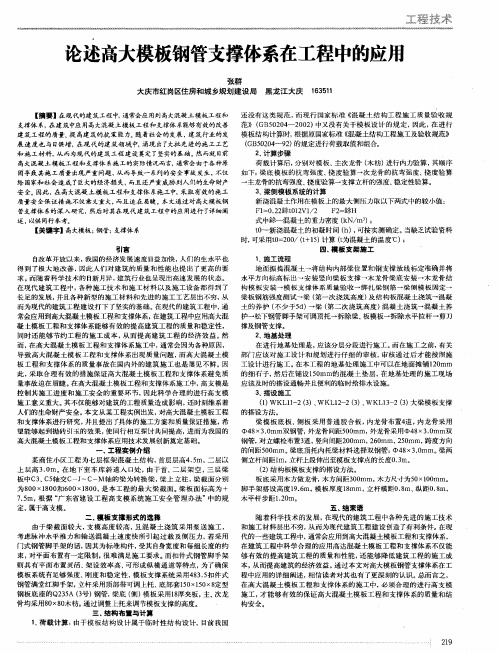

论述高大模板钢管支撑体系在工程中的应用
