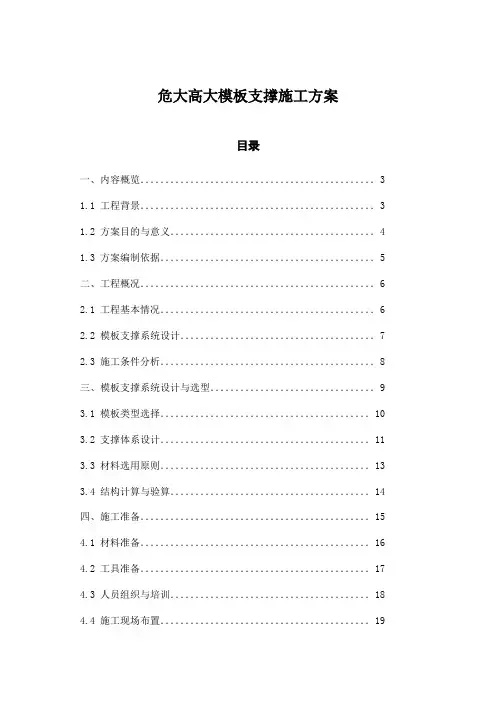

危大高大模板支撑施工方案目录一、内容概览．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31.1 工程背景．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 1.2 方案目的与意义．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．41.3 方案编制依据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5二、工程概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．62.1 工程基本情况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6 2.2 模板支撑系统设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．72.3 施工条件分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8三、模板支撑系统设计与选型．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．93.1 模板类型选择．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 3.2 支撑体系设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 3.3 材料选用原则．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．133.4 结构计算与验算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14四、施工准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．154.1 材料准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16 4.2 工具准备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17 4.3 人员组织与培训．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 4.4 施工现场布置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．195.1 支撑体系安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21 5.1.1 底部支撑安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22 5.1.2 梁侧支撑安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23 5.1.3 模板安装．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25 5.2 模板调整与固定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26 5.3 施工过程监控与调整．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．275.4 支撑体系拆除与清理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．28六、施工安全与质量保证措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．296.1 安全防护措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．30 6.1.1 安全带使用要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31 6.1.2 安全网设置要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32 6.1.3 个人防护装备配置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33 6.2 质量控制措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．34 6.2.1 材料质量把关．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．36 6.2.2 施工过程质量控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．376.2.3 竣工验收流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．38七、应急预案与注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．397.1 应急预案制定．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．39 7.1.1 事故预防措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．41 7.1.2 应急救援流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．42 7.2 注意事项提示．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．447.2.2 作业人员行为规范．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．46一、内容概览本施工方案旨在详细阐述危大高大模板支撑工程的施工方法与安全措施，以确保工程质量和施工安全。
高大模板支撑体系安全专项施工方案编制及设计(ppt)
03
高大模板支撑体系设计
设计原则与目标
确保结构安全
高大模板支撑体系设计应遵循结 构安全、稳定、可靠的原则，确 保施工过程中支撑体系不发生失
稳、倒塌等安全事故。
满足施工要求
设计应满足施工进度、质量、成本 等方面的要求，确保支撑体系能够 满足施工过程中的承载力、刚度和 稳定性要求。
优化资源配置
设计应充分考虑施工现场实际情况， 合理配置材料、人力等资源，提高 施工效率，降低施工成本。
未按规范要求施工，如支撑搭设不规范、材 料质量不合格等。
设计问题
支撑体系设计不合理，如杆件选型不当、连 接节点不牢固等。
监管问题
施工现场安全管理不到位，安全检查和监督 不力。
安全事故预防措施
01
设计阶段
02
严格按照高大模板支撑体系的设计规范进行设计， 确保支撑体系的稳定性。
03
对设计图纸进行审查，确保其符合相关标准和规范。
严格遵守安全操作规程
在施工过程中，必须遵守相关安全操 作规程，确保施工安全。
配备必要的安全防护设施
为施工人员配备必要的安全帽、安全 带、防滑鞋等防护设施，降低安全风 险。
施工质量控制
严格控制材料质量
对进场的材料进行质量检查，确保符合设计 要求和相关标准。
强化施工过程质量控制
在施工过程中，加强质量监督和检查，确保 每道工序的施工质量符合要求。
特点
高大模板支撑体系具有高承载力 、大跨度、结构复杂等特点，能 够满足大型高层建筑和特殊结构 的需求。
适用范围与条件
适用范围
高大模板支撑体系广泛应用于大型高 层建筑、大跨度跨越桥梁、大型工业 厂房等领域。
适用条件
在需要高尺寸、大跨度、重荷载等施 工条件下，高大模板支撑体系具有明 显的优势。
超限梁高支模专项施工方案
超限梁高支模专项施工方案第一节编制说明根据建质《建设工程高大模板支撑系统施工安全监督管理导则》规定：建设工程施工现场混凝土构件模板支撑高度超过8m，或搭设跨度超过18m，或施工总荷载大于15kN/㎡，或集中线荷载大于20kN/m的模板支撑系统，需进行专家评审。
因本工程二层梁截面较大，其中KZL4、KZL5、KZL6、KZL8、KZL11的梁截面1000㎜×1800㎜为最大, KZL1、KZL2、KZL3、KZL14梁截面800㎜×1800㎜，KZL10梁截面700㎜×1500㎜，KZL9梁截面600㎜×1500㎜，KZL7梁截面600㎜×1200㎜，顶板梁KL14梁截面500㎜×1200㎜，KL30梁截面500㎜×1000㎜，QLL1截面为0.3m×2.55m。
以上梁施工总荷载大于15kN/m2，或集中线荷载大于20kN/m，故对以上梁模板支撑进行设计和计算。
第二节编制依据《***广场一期B区工程施工图》《木结构设计规范》GB 50005-2003《建筑施工手册》（第三版）中国建筑工业出版社《建筑施工模板安全技术规范》JGJ162-2008《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001《建筑施工安全检查标准》（JGJ59-99）《建筑施工高处作业安全技术规范》第三节设计概况1．模板体系概况本工程（III标段）地下室二层，负二层层高3.9m, 负一层层高非主楼部位3.6m和主楼部位5.0m，地上32层框架剪力墙结构，11#楼（12#楼）首层1~4轴层高6.6m, 4~28轴层高6.1m ，二层以上标准层层高3.0m。
梁截面尺寸较大，大梁截面有1000㎜×1800㎜，800㎜×1800㎜，700㎜×1500㎜，600㎜×1500㎜，600㎜×1200㎜，500㎜×1000㎜,500㎜×900㎜，500㎜×800㎜，400㎜×1200㎜,400㎜×1100㎜，300㎜×1450㎜，300㎜×1100㎜, 250㎜×1150㎜, 300㎜×2550㎜，其他为500㎜×1000㎜以下梁。
高支模专项施工方案

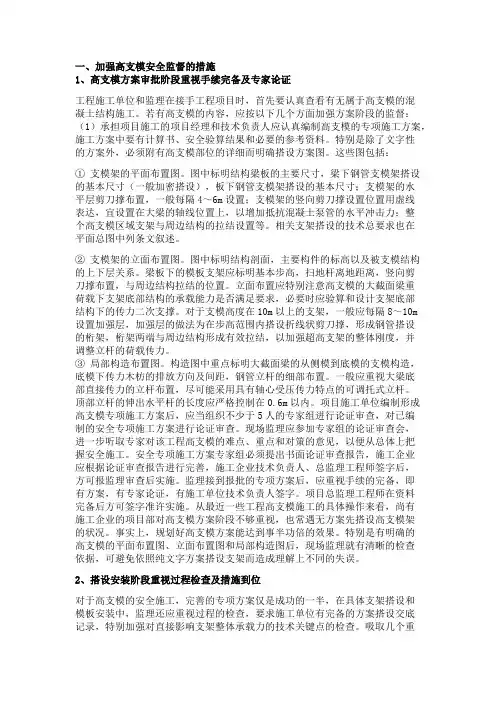

一、加强高支模安全监督的措施1、高支模方案审批阶段重视手续完备及专家论证工程施工单位和监理在接手工程项目时，首先要认真查看有无属于高支模的混凝土结构施工。
若有高支模的内容，应按以下几个方面加强方案阶段的监督：（1）承担项目施工的项目经理和技术负责人应认真编制高支模的专项施工方案，施工方案中要有计算书、安全验算结果和必要的参考资料。
特别是除了文字性的方案外，必须附有高支模部位的详细而明确搭设方案图。
这些图包括：① 支模架的平面布置图。
图中标明结构梁板的主要尺寸，梁下钢管支模架搭设的基本尺寸（一般加密搭设），板下钢管支模架搭设的基本尺寸；支模架的水平层剪刀撑布置，一般每隔4～6m设置；支模架的竖向剪刀撑设置位置用虚线表达，宜设置在大梁的轴线位置上，以增加抵抗混凝土泵管的水平冲击力；整个高支模区域支架与周边结构的拉结设置等。
相关支架搭设的技术总要求也在平面总图中列条文叙述。
② 支模架的立面布置图。
图中标明结构剖面，主要构件的标高以及被支模结构的上下层关系。
梁板下的模板支架应标明基本步高，扫地杆离地距离，竖向剪刀撑布置，与周边结构拉结的位置。
立面布置应特别注意高支模的大截面梁重荷载下支架底部结构的承载能力是否满足要求，必要时应验算和设计支架底部结构下的传力二次支撑。
对于支模高度在10m以上的支架，一般应每隔8～10m设置加强层，加强层的做法为在步高范围内搭设折线状剪刀撑，形成钢管搭设的桁架，桁架两端与周边结构形成有效拉结，以加强超高支架的整体刚度，并调整立杆的荷载传力。
③ 局部构造布置图。
构造图中重点标明大截面梁的从侧模到底模的支模构造，底模下传力木枋的排放方向及间距，钢管立杆的细部布置。
一般应重视大梁底部直接传力的立杆布置，尽可能采用具有轴心受压传力特点的可调托式立杆。
顶部立杆的伸出水平杆的长度应严格控制在0.6m以内。
项目施工单位编制形成高支模专项施工方案后，应当组织不少于5人的专家组进行论证审查，对已编制的安全专项施工方案进行论证审查。
高大模板支撑架专项施工方案
目录一、工程概况 (3)二、编制依据 (3)三、支模架设计范围 (4)四、支撑形式选用及设计 (5)（一）支撑形式选择及搭设参数 (5)（二)架体基础 (8)(三）水平拉接的布置与构造 (8)（四）剪刀撑布置 (8)(五）支撑架施工荷载取值 (9)五、混凝土浇捣施工部署 (9)六、支模架的构造要求及措施 (10)七、支模架的搭设及拆除 (11)八、支撑体系检查和验收 (12)九、安全管理与维护 (15)十、质量保证措施 (15)十一、应急预案 (16)十二、支撑架施工安全防护领导小组 (17)十三、管理体系及项目部组成 (17)十四、模板及支撑架计算书 (19)(一)500×1500mm梁模板扣件钢管支撑架计算书（支架搭设高度5。
8m） (19)（二）550×1300mm梁模板扣件钢管支撑架计算书（支架搭设高度5。
8m) (22)（三）500×1200mm梁模板扣件钢管高支撑架计算书（支架搭设高度10。
2m）26（四）400×900mm梁模板扣件钢管高支撑架计算书（支架搭设高度10。
2m) (29)(五）350×700mm梁模板扣件钢管高支撑架计算书(支架搭设高度29。
45m） (33)（六）180mm厚楼板模板扣件钢管高支撑架计算书（支架搭设高度5.80m) (36)（七)120mm厚楼板模板扣件钢管高支撑架计算书（支架搭设高度29.45m） (40)十五、附图 (43)附图一超重梁结构平面布置图附图二超高梁板位置示意图附图三超重梁支模架平面及剖面布置图附图四裙房南侧门厅部位超高支模架搭设布置图附图五裙房西侧门厅部位超高支模架搭设布置图附图六北侧门厅超高支模架搭设布置图附图七扶梯部位超高支模架布置图附图八各类梁模板支撑体系大详图附图九节点详图①、②、③附图十现场施工总平面布置图超高、超重模板支撑架专项施工方案一、工程概况本工程位于浙江省嘉兴市，中山路的南侧,并由禾兴路、府忠埭路、安乐路围合的街坊内.基地规划用地面积：40862.4平方米，拟建1幢高层酒店式公寓、2幢住宅以及大型商业购物中心。
高大模板支撑体系专项施工方案
目录1工程概况............................................工程概述....................................................工程地质情况................................................施工现场及周边情况..........................................主要工程数量................................................工程特点分析................................................施工平面布置................................................施工要求....................................................技术保证条件................................................2编制依据............................................3施工计划............................................工期计划....................................................材料供应计划................................................机械设备配备................................................4施工工艺技术........................................现浇支架技术参数............................................工艺流程....................................................现浇箱梁施工................................................检查验收....................................................5施工安全保证措施....................................安全组织保证体系............................................安全施工管理制度............................................安全施工管理职责............................................安全保证的技术措施..........................................危险源辨识及分析............................................现场预防及急救措施..........................................应急救援预案................................................监测监控.................................................... 6劳动力计划..........................................专职安全管理人员相关要求....................................现场人力资源需求量.......................................... 7计算书及相关图纸....................................盘扣支架及模板验算..........................................贝雷支架计算................................................1工程概况1.1工程概述重庆走马垃圾二次转运站位于九龙坡区走马镇，本项目主要由成渝高速公路主线（变速车道）、新建A匝道、新建B匝道、改建C匝道、改建D匝道、改建F匝道、新建进场道路、还建道路构成，工作内容有：道路、桥梁、岩土、交通安全、照明、收费场站、排水等。
高层建筑工程高大模板支撑系统施工方案
目录第一节、编制依据 (1)第二节、工程概况 (2)第三节、施工计划 (3)第四节、施工工艺技术 (4)第五节、高大模板施工的安全保证措施 (16)第六节、劳动力计划 (26)第七节、计算书及附图 (27)********************************工程高大模板支撑系统施工方案第一节、编制依据一、本工程施工图。
二、本工程施工组织设计。
三、本工程现场实地情况。
四、本公司的技术、机械设备装备情况及现场技术条件。
五、有关施工规范及标准1、建筑施工组织设计规范（GB/T50502-2009）2、建筑工程施工质量验收统一标准（GB50300-2001）3、混凝土结构工程施工质量验收规范（GB50204-2002）(2011年版)4、建筑施工模板安全技术规范（JGJ162—2008）5、混凝土结构工程施工规范(GB50666-2011)6、建筑施工高处作业安全技术规范（JGJ80—91）7、建筑施工扣件式钢管脚手架安全技术规范(JGJ130—2011)8、建筑结构荷载规范（GB50009-2012）9、混凝土结构设计规范（GB50010-2010)10、建筑施工安全检查标准（JGJ59-2011)11、钢筋焊接及验收规程（JGJ18-2003）12、混凝土强度评定标准(GB/T50107-2010)13、施工现场安全临时用电安全技术规范（JGJ46-2005)14、钢筋机械连接技术规程（JGJ107-2010)六、地方性法规、标准1、建设工程高大模板支撑体系施工安全监督管理导则：建质[2009]254号2、危险性较大的分部分项工程安全管理方法：建质[2009]87号3、《成都市实施（危险性较大的分部分项工程管理办法）规定的通知》（成建委发（2009）558号）4、《成都市建设工程高支撑模板系统安全管理办法》成建安监发（2012）19号第二节、工程概况一、工程基本情况二、各建设责任主体三、高大模板主要分布情况根据《危险性较大的分部分项工程安全管理办法》规定：对于超过一定规模的危险性较大的分部分项工程，应组织专项方案论证。
超高模板支撑专项方案
一、编制依据1. 《建筑工程施工质量验收统一标准》（GB50300-2013）2. 《建筑工程施工安全规范》（GB50345-2010）3. 《建筑施工模板安全技术规范》（JGJ162-2008）4. 《建筑结构荷载规范》（GB50009-2012）5. 《危险性较大的分部分项工程安全管理规定》（建质〔2016〕33号）二、工程概况1. 工程名称：XX超高层建筑2. 建筑面积：XX万平方米3. 地上层数：XX层4. 地下层数：XX层5. 层高：XX米6. 结构形式：框架-核心筒结构三、超高模板支撑体系设计1. 支撑体系类型：采用扣件式钢管支撑体系，结合满堂脚手架。
2. 支撑体系布置：（1）立杆：采用Φ48mm×3.5mm的钢管，间距为1.2m×1.2m。
（2）水平杆：采用Φ48mm×3.5mm的钢管，间距为1.5m。
（3）剪刀撑：采用Φ48mm×3.5mm的钢管，间距为4.5m×4.5m。
3. 支撑体系验算：（1）根据《建筑结构荷载规范》计算模板支撑体系承受的荷载，包括模板自重、混凝土浇筑荷载、施工荷载等。
（2）根据《建筑施工模板安全技术规范》验算支撑体系的稳定性、刚度和强度。
四、施工准备1. 施工队伍：成立专业施工队伍，配备足够的施工人员、管理人员和技术人员。
2. 施工材料：准备充足的扣件式钢管、脚手板、剪刀撑等材料。
3. 施工设备：准备施工电梯、卷扬机、塔吊等施工设备。
五、超高模板支撑架搭设施工1. 施工流程：（1）基础处理：对施工场地进行平整、夯实，确保基础坚实。
（2）搭设立杆：按照设计要求，搭设立杆，确保立杆垂直、稳定。
（3）搭设水平杆：在立杆上方搭设水平杆，确保水平杆水平、稳定。
（4）搭设剪刀撑：在立杆之间设置剪刀撑，确保支撑体系整体稳定。
（5）搭设模板：在支撑体系上方搭设模板，确保模板平整、牢固。
2. 施工要点：（1）严格控制立杆垂直度，确保支撑体系稳定性。
南国高大模板支撑专项施工方案
南国北都城市广场二标段、三标段工程高大模板支撑专项施工方案编制人：审核人：审批人：湖北工程建设总承包有限公司武汉市江汉建筑工程公司高大模板支撑专项施工方案第一节编制依据《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《混凝土结构设计规范》GB50010-2002中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 中国建筑工业出版社；《建筑施工计算手册》（第二版）江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社、《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑地基基础设计规范》GB50007-2002中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社；《建筑结构静力计算手册》(第二版) 中国建筑工业出版社；《建筑施工模板安全技术规范》JGJ162-2008;《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号武汉东艺建设设计有限公司设计的施工图武汉永成金属结构有限公司设计的施工图《南国北都城市广场二标施工组织设计》第二节工程概况南国北都城市广场二标、三标工程由武汉北都商业有限公司建设，武汉东艺建筑设计有限公司设计，武汉盛强建设工程监理有限责任公司监理，湖北工程建设总承包有限公司、武汉市江汉建筑工程公司总承包施工。
依据建质[2009]254号、建质[2009]87号文件规定在一、二标段范围内有以下三个部位局部模板高度大于8m：12-14/C-E轴第一层至第二层、12-13/F-L轴第一层至裙楼屋面、2-14/C-L 轴第二层至裙楼屋面。
具体参数见下表：……………………………………………………………精品资料推荐…………………………………………………第三节施工计划1、施工进度计划横道图：2、材料计划；第四节施工工艺技术一、模板安装要求1、梁、板模板安装顺序及技术要点①模板安装顺序模板定位、垂直度调整→模板加固→验收→混凝土浇筑→拆模②技术要点安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的杂物，做好测量放线工作。
高大模板支撑工程施工方案
高大模板支撑工程施工方案一、项目概述高大模板支撑工程是指在建筑物施工过程中，为了支撑和固定模板而进行的工程。
模板支撑是建筑施工的重要环节，直接影响着施工质量和安全。
在高大模板支撑工程中，需要考虑到风荷载、自重、运载荷载以及模板尺寸等因素，因此其施工方案需要精心设计和严格执行。
本文将结合具体高大模板支撑工程项目，从施工前期准备、施工方案设计、施工组织、安全与质量保障等方面，对高大模板支撑工程施工方案进行详细阐述，希望能够为相关工作提供参考。
二、施工前期准备1. 工程调研与设计在施工前期准备阶段，需要对工程所在地的地形地貌、气候环境、材料资源等进行调查研究，以便为后续施工提供数据支持。
同时，还需要设计模板支撑工程的具体方案，包括支撑结构、材料选用、施工工艺等内容。
2. 资金与材料准备在确定了施工方案之后，需要对所需的资金和材料进行准备。
包括支撑材料、设备租赁、人力资源等方面的预算和安排。
3. 人员培训与技术交底施工前期需要对相关人员进行培训，确保其具备必要的技能和知识。
同时，对施工方案进行详细交底，确保施工人员对施工方案有清晰的理解。
4. 安全与环保准备在施工前期，需要做好安全和环保准备工作。
包括施工场地的准备、安全防护设施的设置、施工现场的环保措施等。
5. 法律法规与政策文件的遵守施工前期需要对相关的法律法规和政策文件进行了解和遵守，确保施工过程符合相关标准和要求。
三、施工方案设计1. 模板支撑结构设计根据具体的施工情况和要求，设计适合的模板支撑结构，确保能够承受模板的重量和外部荷载。
2. 支撑材料选用根据施工要求和支撑结构设计，选择合适的支撑材料，包括钢管、脚手架、连接件等。
3. 施工工艺设计设计高大模板支撑工程的施工工艺，包括支撑结构的搭建、调整和拆除等环节。
4. 安全与质量控制设计施工中的安全控制措施和质量控制措施，确保施工过程中的安全和质量。
5. 资材动用计划设计施工过程中所需的支撑材料的动用计划，确保施工过程中材料供应的及时性和充足性。
