X射线荧光光谱仪原理及主要用途
X荧光光谱仪主要使用领域
X荧光光谱仪原理
仪器是较新型X射线荧光光谱仪，具有重现性好，测量速度快，灵敏度高的特点。
能分析F(9)～U(92)之间所有元素。
样品可以是固体、粉末、熔融片，液体等，分析对象适用于炼钢、有色金属、水泥、陶瓷、石油、玻璃等行业样品。
无标半定量方法可以对各种形状样品定性分析，并能给出半定量结果，结果准确度对某些样品可以接近定量水平，分析时间短。
薄膜分析软件FP-MULT1能作镀层分析，薄膜分析。
测量样品的最大尺寸要求为直径51mm,高40mm.
仪器类别： 0303040903 /仪器仪表 /成份分析仪器 /荧光光度计
指标信息： 1.发射源是Rh靶X光管，最大电流125mA，电压60kV，最大功率3kW2.仪器在真空条件下工作，真空度<13pascals 3.5块分析晶体，可以分析元素周期表F～U之间所有元素，含量范围是ppm～100%4.分析软件是Philips公司(现为PANalytical)最新版软件，既可作半定量，也可定量分析。
精密度：在计算率N=1483870时，RSD=0.08% 稳定性计算率Nmax=6134524,Nmin=6115920,N平均=6125704,相对误差为0.03%
附件信息：循环水致冷单元，计算机 P10气体瓶空气压缩机
分析对象主要有各种磁性材料(NdFeB、SmCo合金、FeTbDy)、钛镍记忆合金、混合稀土分量、贵金属饰品和合金等，以及各种形态样品的无标半定量分析，对于均匀的颗粒度较小的粉末或合金，结果接近于定量分析的准确度。
X荧光分析快速，某些样品当天就可以得到分析结果。
适合课题研究和生产监控。
X射线荧光光谱仪分为波长色散、能量色散、非色散X荧光、全反射X荧光。
波长色散X射线荧光光谱采用晶体或人工拟晶体根据Bragg定律将不同能量的谱线分开，然后进行测量。
波长色散X射线荧光光谱一般采用X射线管作激发源，可分为顺序式(或称单道式或扫描式)、同时式(或称多道式)谱仪、和顺序式与同时式相结合的谱仪三种类型。
顺序式通过扫描方法逐个测量元素，因此测量速度通常比同时式慢，适用于科研及多用途的工作。
同时式则适用于相对固定组成，对测量速度要求高和批量试样分析,顺序式与同时式相结合的谱仪结合了两者的优点。
能量色散X射线荧光光谱
非色散谱仪
非色散谱仪不是采用将不同能量的谱线分辨开来，而是通过选择激发、选择滤波和选择探测等方法使测量分析线而排除其他能量谱线的干扰，因此一般只适用于测量一些简单和组成基本固定的样品。
全反射X射线荧光
如果n1>n2，则介质1相对于介质2为光密介质，介质2相对于介质1为光疏介质。
对于X射线，一般固体与空气相比都是光疏介质。
所以，如果介质1是空气，那么α1>α2(图2.20右图)，即折射线会偏向界面。
如果α1足够小，并使α2=0，此时的掠射角α1称为临界角α临界。
当α1<α临界时，界面就象镜子一样将入射线全部反射回介质1中，这就是全反射现象。
能量色散X射线荧光光谱采用脉冲高度分析器将不同能量的脉冲分开并测量。
能量色散X射线荧光光谱仪可分为具有高分辨率的光谱仪，分辨率较低的便携式光谱仪，和介于两者之间的台式光谱仪。
高分辨率光谱仪通常采用液氮冷却的半导体探测器，如Si(Li)和高纯锗探测器等。
低分辨便携式光谱仪常常采用正比计数器或闪烁计数器为探测器，它们不需要液氮冷却。
近年来，采用电致冷的半导体探测器，高分辨率谱仪已不用液氮冷却。
同步幅射光激发X射线荧光光谱、质子激发X射线荧光光谱、放射性同位素激发X射线荧光光谱、全反射X射线荧光光谱、微区X射线荧光光谱等较多采用的是能量色散方式。
X射线荧光光谱法有如下特点：
分析的元素范围广，从4Be到92U均可测定；
荧光X射线谱线简单，相互干扰少，样品不必分离，分析方法比较简便；
分析浓度范围较宽,从常量到微量都可分析。
重元素的检测限可达ppm量级，轻元素稍差；
分析样品不被破坏，分析快速，准确，便于自动化。
应用领域
RoHS检测分析
地矿与合金（铜、不锈钢等）成分分析
金属镀层的厚度测量、电镀液和镀层含量的测定
黄金，铂，银等贵金属和各种首饰的含量检测。
x射线荧光光谱仪工作原理
x射线荧光光谱仪工作原理
X射线荧光光谱仪的工作原理主要包括两个部分：激发源和探测系统。
首先，X射线管是该仪器的主要组成部分之一。
它可以产生X射线，也被称为一次X射线，这些X射线被用来激发被测样品。
其次，当一次X射线（也被称为入射X射线）照射到被测样品时，样品中的原子会吸收这些X射线，然后从它们的内层电子中释放出内层电子，此时外层电子会跳入这个能级，产生特征的X射线（也被称为二次X射线），其波长或能量是特定元素的标识。
这些特征的X射线接着会被探测系统测量和收集。
最后，仪器软件将这些信息转换成样品中各种元素的种类及含量。
这种转换是基于荧光X射线的波长或能量与元素种类之间的特定关系。
只要测出荧光X射线的波长或者能量，就可以知道元素的种类。
同时，由于元素含量和荧光X射线的强度之间有一定的关系，所以可以根据强度进行元素的定量分析。
X荧光光谱仪的原理及应用
X荧光光谱仪的原理及应用X荧光光谱仪的原理是基于激发态和基态之间的能量转移过程。
当样品受到特定波长的激发光照射时，部分激发光能将样品中的原子或分子从基态激发到激发态。
此时，激发态的物质会经历自发辐射或受到外界环境的影响而发生非辐射能量传递，将激发态的能量以光的形式释放出来，形成荧光信号。
通过检测和分析这种荧光信号，可以得到样品的荧光强度和荧光光谱。
1.生物医学研究：X荧光光谱仪可以用于分析细胞内的荧光标记物、药物的分子鉴定、蛋白质结构研究等。
它可以帮助研究人员了解生物分子的结构特征、相互作用和功能。
2.环境监测：X荧光光谱仪可以用于监测水、大气和土壤中的污染物。
通过测量样品的荧光强度和荧光光谱，可以快速检测和定量分析有害物质的存在和浓度，对环境污染进行监测和评估。
3.食品安全：X荧光光谱仪可以用于检测食品中的添加剂、残留农药和重金属等有害物质。
它可以高效地进行食品检测和质量控制，保障食品安全。
4.化学分析：X荧光光谱仪可以用于分析和鉴定有机物和无机物。
它可以测定样品中的元素含量、结构确定和化学反应动力学研究等。
除了以上应用，X荧光光谱仪还可以用于材料科学研究、生化分析、药物研发等领域。
它具有灵敏度高、快速分析、非破坏性检测等优点，并且能够分析复杂样品，得到可靠的分析结果。
总之，X荧光光谱仪的原理是基于激发态和基态之间的能量转移过程，通过测量荧光信号的强度和光谱，可以实现对样品的定性和定量分析。
它的应用涵盖了生物医学、环境监测、食品安全、化学分析等多个领域，对科学研究和工业生产具有重要意义。
xrf检测的原理和应用
XRF检测的原理和应用1. 引言X射线荧光光谱仪（X-Ray Fluorescence Spectrometer，简称XRF）是一种用于元素分析的仪器。
它能够通过射入样品的X射线，激发样品中的原子产生特定的荧光辐射，并通过测量荧光辐射来确定样品中各种元素的含量。
本文将介绍XRF 检测的原理和应用。
2. 原理XRF检测的原理基于元素的特征X射线发射和吸收。
当样品受到高能X射线束的照射时，样品中的原子会发生内层电子的跃迁，从而产生特定的X射线发射。
每种元素都有特定的能量和强度的特征X射线发射谱。
通过测量样品荧光辐射的能谱，可以确定样品中各种元素的存在及其含量。
XRF检测可以分为荧光光谱测量和荧光辐射谱峰分析两个步骤。
在荧光光谱测量中，X射线荧光光谱仪测量样品放射出的荧光光谱，获得荧光峰。
然后，在荧光辐射谱峰分析中，根据荧光峰的能量和强度，通过谱峰拟合算法计算出样品中各种元素的含量。
3. 应用3.1 金属材料分析XRF检测在金属材料分析中有广泛的应用。
它可以用于检测金属材料中的成分和杂质元素，以确定其质量和合格性。
通过XRF检测，可以快速准确地确定金属材料中各种元素的含量，并对材料进行分类和鉴定。
3.2 地质和矿石分析XRF检测在地质和矿石分析中也具有重要的应用价值。
地质样品中的元素含量是研究地壳构造和地质过程的重要依据。
XRF检测可以用于测量岩石、矿石、矿物和土壤中各种元素的含量，用于地质勘探、矿产资源评价和环境监测等领域。
3.3 环境监测XRF检测在环境监测中起着重要的作用。
它可以检测土壤、水和空气中的有毒元素和污染物，如重金属、有机污染物等。
通过对环境样品的XRF检测，可以快速获得样品中各种元素的含量，评估环境污染程度，并为环境保护提供科学依据。
3.4 文物保护XRF检测在文物保护中也有广泛应用。
文物材料中的元素含量可以提供文物起源、制作工艺和保存状态等信息。
通过对文物样品的XRF检测，可以非破坏地分析元素的含量，判定文物的真伪和年代，并为文物的保护修复提供科学指导。
便携x射线荧光光谱仪的工作原理和适用范围
便携x射线荧光光谱仪的工作原理和适用范围便携x射线荧光光谱仪主要由激发源（X射线管）和探测系统构成，核心结构为激发源和探测器。
主要功能是测定物质中元素的种类和含量，大家都知道，物质是由元素组成的，每一种化学元素的原子都有其特定的能级结构，核外电子都以各自特有的能量在各自的固定轨道上运行，当高能X射线轰击原子，原子内层电子获得能量脱离原子的束缚，成为自由电子，并在内层电子轨道形成空位，我们说原子被激发了，这时外层轨道的电子便会趁机跃迁填补这一空位，同时产生特征X射线。
一、工作原理：
X射线管通过产生入射X射线（一次X射线），来激发被测样品。
受激发的样品中的每一种元素会放射出二次X射线（又叫X荧光），并且不同的元素所放射出的二次X射线具有特定的能量特性或波长特性。
探测系统测量这些放射出来的二次X射线的能量及数量或者波长。
然后，仪器软件将探测系统所收集到的信息转换成样品中各种元素的种类及含量。
元素的原子受到高能辐射激发而引起内层电子的跃迁，同时发射出具有一定特殊性波长的X射线，因此,只要测出荧光X射线的波长或者能量,就可以知道元素的种类，这就是荧光X射线定性分析的基础。
此外,荧光X射线的强度与相应元素的含量有一定的关系，据此，可以进行元素定量分析。
用X射线照射试样时，试样可以被激发出各
种波长的荧光X射线，需要把混合的X射线按波长（或能量）分开，分别测量不同波长（或能量）的X射线的强度，以进行定性和定量分析，为此使用的仪器叫X荧光光谱仪。
二、适用范围：
便携x射线荧光光谱仪可用于质量控制的金属合金辨别、材料成分辨别、废料分拣、矿业勘探的地球化学分析和矿石品位控制、危险元素筛检、消费商品和ROHS检测，以及贵金属的分析。

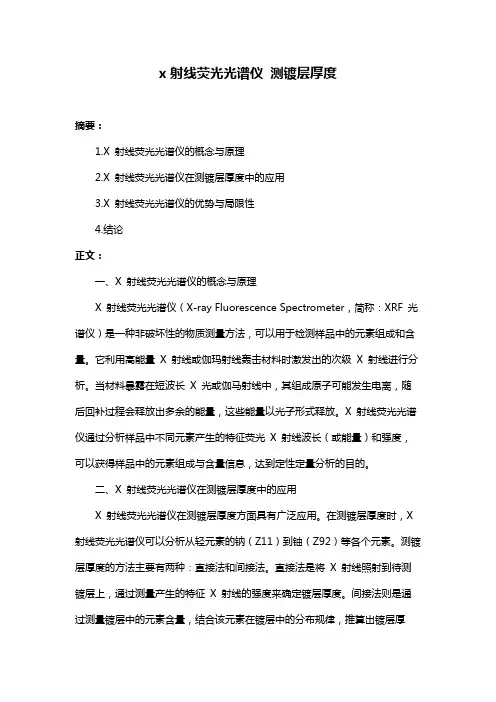

x射线荧光光谱仪 测镀层厚度
x射线荧光光谱仪测镀层厚度摘要：1.X 射线荧光光谱仪的概念与原理2.X 射线荧光光谱仪在测镀层厚度中的应用3.X 射线荧光光谱仪的优势与局限性4.结论正文：一、X 射线荧光光谱仪的概念与原理X 射线荧光光谱仪（X-ray Fluorescence Spectrometer，简称：XRF 光谱仪）是一种非破坏性的物质测量方法，可以用于检测样品中的元素组成和含量。
它利用高能量X 射线或伽玛射线轰击材料时激发出的次级X 射线进行分析。
当材料暴露在短波长X 光或伽马射线中，其组成原子可能发生电离，随后回补过程会释放出多余的能量，这些能量以光子形式释放。
X 射线荧光光谱仪通过分析样品中不同元素产生的特征荧光X 射线波长（或能量）和强度，可以获得样品中的元素组成与含量信息，达到定性定量分析的目的。
二、X 射线荧光光谱仪在测镀层厚度中的应用X 射线荧光光谱仪在测镀层厚度方面具有广泛应用。
在测镀层厚度时，X 射线荧光光谱仪可以分析从轻元素的钠（Z11）到铀（Z92）等各个元素。
测镀层厚度的方法主要有两种：直接法和间接法。
直接法是将X 射线照射到待测镀层上，通过测量产生的特征X 射线的强度来确定镀层厚度。
间接法则是通过测量镀层中的元素含量，结合该元素在镀层中的分布规律，推算出镀层厚度。
三、X 射线荧光光谱仪的优势与局限性X 射线荧光光谱仪在测镀层厚度方面具有许多优势，例如：测量速度快、非破坏性、精度高、范围广等。
然而，它也存在一些局限性，例如：对于轻元素的测量精度较低、受到样品形状和尺寸的限制、需要对不同样品进行校准等。
四、结论总的来说，X 射线荧光光谱仪在测镀层厚度方面具有很大的优势，为工业生产和科研领域提供了一种高效、准确的检测手段。
X射线荧光光谱仪原理及应用
将样品置于仪器分析台上，通过X射线照射样品得到荧光谱。
3
谱线分析
对荧光X射线谱进行逐峰分析，定量和定性分析各种元素。
案例研究
测定金属材料中碳含量
利用X射线荧光光谱仪可以对金 属材料中的碳含量进行分析。
矿物元素分析
矿物中元素含量及其分布在地质 勘探过程中起着重要作用。
地下水铅污染
对地下水铅污染进行了分析评价， 为水环境保护和铅中毒防治提供 依据。
探索X射线荧光光谱仪
X射线荧光光谱仪是一种高精度的分析仪器，广泛用于材料、生物等众多领域 的研究和实验。本文将深入探讨该仪器的原理及其应用。
原理与工作原理
1
激发原子核
通过给样品提供高能量的X射线来激发样品原子核中的自由电子。
2
发射特征光
通过脱离自由电子来释放出特有的荧光X射线。
3
测量分析
根据不同化学元素的荧光X射线谱线和强度分析样品的成分及含量。
分析技术
质量分析技术
通过检测样品中化学元素的含量 和种类来进行质量分析。
成分分析线的峰位和峰强度 分析样品中各成分的含量和种类。
通过对样品中钼的Kα线荧光谱分 析，可以推断分子结构。
应用领域
材料科学
分析材料成分、构造、形态及其内部微观结构， 比如金属、半导体、陶瓷材料等。
总结
原理及工作原理
利用X射线的特性进行元素分析。
应用领域
广泛应用于材料分析、环境保 护、考古文物、医药生物等领 域。
优点与限制
优点为非破坏性、灵敏度高、 适用性广泛，限制为仅用于最 上层表面的分析。
2 灵敏度高
能够实现以ppm为数量级的元素定量和定性 分析。
3 适用性广泛
X射线荧光光谱仪的基本原理及应用
所有元素的最大计数率不超过 20000 计数/秒，仪器灵敏度差
高能端(Ag/Sn/Sb K系光谱)，能量色散分辨率优于波长色散 中能端(Fe/Mn/Cr K系光谱)，分辨率相同 低能端 (Na/Mg/Al/Si K系光谱)，能量色散分辨率不如波长散射
3.2 定性与定量分析——半定量分析
半定量分析样品过程：
o 对未知样进行全程扫描 o 对扫描谱图进行Search and Match（包括谱峰的识别， 背景扣除，谱峰净强度计算，谱峰的匹配） o 输入未知样的有关信息 (金属或氧化物；液体，粉末压 片或熔融片；已知浓度组分的输入；是否归一) o 进行半定量分析
光电吸收，非相干散射，气体电离 和产生闪光等现象，以一定的能量 和动量为特征；
E=h , =c /
微粒性
能量、电离、光电吸 收、非相干散射
能量色散X荧光分析
能量单位：eV
同一切微观粒子一样，X射线也具有波动和微粒的 双重性；无论是测量能量还是波长，都可以实现对相应 元素的分析，其效果是一样的。
在停机状态时使用，保护光管免受粉尘污染，还可避免检 1000um Pb 测器的消耗。
2.3 准直器
准直器由一组薄片组成，目的是使从样品发出的X射线以平行 光束的形式照射到晶体。薄片之间的距离越小，越容易形成平 行光，产生的谱线峰形也更锐利，更容易与附近的谱线区分。
准直器以薄片间距来分类
薄片间距
4
一、基础理论与知识
X射Байду номын сангаас荧光的产生
碰撞
内层电子跃迁↑
空位
X射线荧光
外层电子跃迁↓
一、基础理论与知识
X射线荧光分析的分类
x荧光光谱法
x荧光光谱法X荧光光谱法（X-ray fluorescent spectroscopy，XRF）是现代分析科学中常用的一种无损表面分析技术。
它通过测量物质被激发后放射出的X射线能谱图，从而确定样品中各种基本元素的相对含量和结构信息。
X荧光光谱法具有高灵敏度、高分辨率、广泛适用性等优点，在材料科学、地球科学、环境科学、矿业勘探等领域有着广泛的应用。
本文将详细介绍X荧光光谱法的原理、仪器设备以及应用领域。
一、X荧光光谱法的原理1.1 X射线的产生和相互作用X射线是电磁波谱中波长最短的一种辐射。
X射线的产生主要有两种途径：一种是由高能电子通过急剧的减速过程产生的，称为广义X射线；另一种是由高能粒子与物质相互作用而产生的，如β粒子与重原子核相互作用产生的射线，称为硬X射线。
当高能电子与物质相互作用时，会发生三种主要的相互作用过程：电离作用、激发作用和散射作用。
这些相互作用过程对物质的特性有很大的影响。
其中，电离作用是指电子与物质原子中的电子发生碰撞，导致电子被打出原子，产生电离现象。
激发作用是指电子与物质原子中的内层电子发生碰撞，使内层电子被激发到高能级，然后返回基态时放出能量。
散射作用是指电子与物质原子中的电子发生弹性碰撞，改变方向后出射。
1.2 X荧光光谱法的原理X荧光光谱法是利用物质受激发后放射出的X射线能谱图来分析样品中的成分和结构信息。
当X射线照射到物质上时，物质原子的内层电子可以被激发到高能级，然后返回基态时会放出能量。
这些能量的大小和原子的电子能级差有关，不同元素的电子能级差是不同的。
当物质被X射线照射时，其中的原子会被激发，激发后返回基态时放出的能量就形成了一系列特定的X射线能谱线。
这些能谱线对应着不同元素的电子能级差，因此可以通过测量物质放射出的X射线能谱图来确定样品中各种基本元素的相对含量和结构信息。
1.3 X荧光光谱法的仪器设备X荧光光谱法主要的仪器设备有X射线发生器、样品支架、能谱仪和数据处理系统。
X射线荧光光谱仪使用方法说明书
X射线荧光光谱仪使用方法说明书一、引言X射线荧光光谱仪是一种常用的分析工具，广泛应用于材料科学、地质学、环境监测等领域。
本说明书旨在详细介绍X射线荧光光谱仪的使用方法，以帮助操作人员正确地进行实验操作和数据分析。
二、X射线荧光光谱仪的基本原理X射线荧光光谱仪通过照射样品，利用样品中原子的X射线荧光信号进行元素分析。
当样品受到X射线的照射时，样品中的原子吸收X 射线能量并转化为内层电子的激发能量，随后这些电子会跃迁到低能级的壳层，释放出特定的能量。
光谱仪收集并分析这些荧光信号，得出样品中各种元素的含量和种类。
三、仪器的准备工作1. 确保X射线荧光光谱仪处于稳定的电源供应下；2. 清洁检查样品台面，确保无任何污染物；3. 放置待测样品，并确保其处于稳定的位置；4. 确保X射线管、样品间的距离适当。
四、实验步骤1. 打开X射线荧光光谱仪的电源，并预热10分钟；2. 校准仪器，包括峰位校准、能量刻度等，以保证实验结果的准确性；3. 设置工作模式和参数，如选择连续测量模式或单元素测量模式，并设置相应的参数；4. 确定测量范围和时间，根据待测样品的特性进行相应设置，以保证测量结果的准确性和稳定性；5. 点击开始测量按钮，启动测量程序；6. 测量完成后，关闭X射线荧光光谱仪的电源。
五、数据处理和分析1. 根据测量结果生成相应的光谱图，观察各峰位的位置和强度；2. 利用光谱软件进行数据分析，包括计算元素含量、元素比例等；3. 对数据进行统计和比对，与相关标准进行对比，以确定样品的性质和成分；4. 进行结果的解读和报告，提供详细的分析结果和结论。
六、安全注意事项1. 在实验操作中，严禁直接观察或照射X射线，以免对人体产生伤害；2. 使用符合规定的防护装备，如防护眼镜、防护服等；3. 严禁将样品与裸露的皮肤直接接触，以免造成污染或伤害；4. 遵守实验室安全操作规范，注意仪器的正常使用和维护；5. 定期检查X射线荧光光谱仪的安全性能，确保仪器正常工作。
x射线荧光光谱仪原理
x射线荧光光谱仪原理
x射线荧光光谱仪是一种用于分析物质成分的仪器。
其原理基
于荧光效应和能量谱分析原理。
荧光效应原理：当被测物质受到高能X射线或γ射线的照射时，其原子的内层电子会被激发到高能态，然后经过快速的非辐射跃迁返回低能态。
这个过程中，会发出特定能量的X射线，称为荧光X射线。
不同元素的原子内层电子结构不同，
因此荧光X射线具有特定的能量。
能量谱分析原理：荧光X射线由于不同元素的内层电子能级
结构的不同而具有不同的能量。
通过使用高能X射线或γ射
线照射被测物质，荧光X射线将被发射出来并通过一系列的
光学系统进行分光仪操作。
X射线荧光光谱仪使用能量色散探测技术分析荧光X射线的能量和强度。
仪器通过收集和分析
荧光X射线的能谱图，即不同能量荧光X射线的强度，可以
确定样品中各个化学元素的含量。
总结：x射线荧光光谱仪利用荧光效应和能谱分析原理，通过
测量样品荧光X射线的能谱图来确定样品中不同元素的含量。
