第三章 硅基光电子材料与器件 part2
的发光特性出发，认为光增益很可能来自纳米硅对 二氧化硅中的缺陷或杂质的敏化作用。 • L. Pavesi等修正了他们的 模型，引入了与氧有关的 纳米硅晶表面态的四能级 模型。 • 对于纳米硅光增益的真 实物理内涵依然很模糊， 还需进一步深入的研究。
5
全硅拉曼激光器
2005年初，加州Intel实验室和以色列耶路撒冷的科
24
不同衬底生长的应变SixGe1-x的禁带宽度
25
SiGe/Si异质结的能带偏移
当两种禁带宽度不同的半
导体晶体材料在一起构成 异质结构时，就会在异质 结的界面处引起禁带宽度 的突变，显然异质结的带 隙差∆Eg等于它们各自的 禁带宽度之差，即∆Eg= Eg2- Eg1。禁带宽度的突变 又进一步表现为导带的偏 移∆Ec和价带的偏移∆Ev， 能带偏移可采用光反射谱、 并且∆Eg= ∆Ec+ ∆Ev。 X射线光电子谱、DLTS等
Matthews and Blakeslee force balance model
基本点：位错的产生是力平衡的破坏所致。 有两种力：（假设存在一根线位错） FG为失配引起的作用于位错线上的力（失配应力) FL为位错内部自身的张力（tension)
1 FG 2G ( )bf m h cos 1 Gb(1 cos 2 ) h FL [ln( ) 1] 4 (1 ) b
光电子材料与器件
Optoelectronic Materials and Devices
第三章 硅基光电子材料与器件
1
课后阅读两篇文献
2
纳米晶硅嵌入SiO2结构的光增益
2000年，L. Pavesi等报道了纳米晶硅嵌入SiO2结构中
纳米晶硅的光增益现象，并认为这为实现硅基激光 迈出了相当重要的一步。
hc 1 1 b2 hc ln( ) 2 1 f m 16 2a b
SixGe1-x/Si异质结构的失配位错
位错沿着界面附近的（
111）面滑移；
平行于异质结界面处的
刃位错；
垂直于异质结界面的螺
位错（或成一个角度） 位错湮灭，形成闭环
21
SiGe体材料的能带结构
强调的是SiGe体材料，不存在应变。在大多数情况
16
SixGe1-x/Si异质结构的临界厚度
17
异质外延层中的应变能
1 2 Eh E h [2G ]h 1
当h增加到某个临界厚度时，积聚的能量就以失配位 错（misfit dislocation)的形式释放出来。界面原子 排列受破坏。
分析临界厚度的两种物理模型： （1）力学平衡模型 2.J.W. Matthews,et al., J. Cryst. Growth 27, 118 (1974) 4.R. Pepople, Appl. Phys. Lett. 47, 322 (1985)
第十句： 追求“两个极致”: 一个是把自身的潜力发挥到极致，一个是把自己的寿命健康延长到极致。
自组装Ge量子点的生长
材料的平衡生长模式有三种：
Frank-van der Merwe(FM，层状) Volmer-Weber (VE, 岛状) Stranski-Krastanov(SK，层状+岛状)
分x=0.35，已经将其禁带宽度Eg压缩至1.01eV，因 而对1.3um波段的光波产生很强的光吸收。
42
Ge量子点光电探测器
28
UHV-CVD设备
29
SiGe的光学性质
30
SiGe的光学性质
由于SiGe的能带结构还是间
接带隙，其发光效率很低， 大大限制了作为发光材料的 应用。 即便如此SiGe的光学性质依 然是人们非常关心的课题。
31
北大新任校长王恩哥的10句话： 全场掌声把屋顶掀翻！
7
硅基异质结材料---第二代硅
随着“能带工程”，“材料工程”的深入研究，Si
基异质结构显示出越来越重要的作用，为我们裁剪 能带、设计异质结构、调整电学和光学性质、制造 新功能器件等提供了有力的工具。 Si和Ge同为IV元素，同为金刚石结构，可以形成组 分完全均匀分布的固熔体合金SixGe1-x ，合金结构、 光电学性质线性可调，国外有人把SixGe1-x称为第二 代硅。 将第二代硅的内涵进一步拓展，还报告SiGeC/Si、 硅基III-V族化合物、SOI、硅基量子结构等。
从而引起的载流子的输运性质有许多差别，因此可 根据实际应用的需求来设计能带的结构，使得器件 中载流子的有效质量、迁移率和量子结构中的限制 作用表现出不同的物理性质，实现各种器件功能。 这就是能带工程的研究对象。 研究表明，外延层SixGe1-x在双轴压应力的作用下， 带隙发生偏移。无论合金中Ge的组分，带隙偏移都 将主要发生在价带中，价带位置的变化几乎完全等 于禁带宽度的变化，而导带却几乎没有多大的变化 。
26
方法测量。
SiGe的有效质量
实验证明，SiGe合金中载流子的有效质量在整个范
围内没有明显的变化。
27
Si基异质结构外延生长
SiGe材料的生长手段广义上课分为物理外延和化学
气相淀积(Chemical Vapor Deposition,CVD)。 物理外延方法指的是分子束外延(Molecular Beam Epitaxy, MBE)。它的最大优点是可以非常精确地控 制外延层的厚度和组分。 化学气相淀积方法同样用于生长高质量的SiGe/Si异 质结构材料。CVD方法根据设备特点的不同，又有 快速加热RTP-CVD，超高真空UHV-CVD，等离子增 强PECVD等。
Ge量子点表面形貌及尺寸分布
37
Ge量子点的有序性控制
在图形衬底上生长Ge量子点
38
生长在超晶格上的Ge量子点
Directly on Si On superlattice(SL)
39
利用Si表面的自组织性在邻晶面衬底上生长有序Ge
量子点 在应变的邻晶面上存在台阶与台阶之间的长程相 互吸引作用，从而形成台阶束。利用这些台阶束形 成的规则波纹状条纹，能自组织生长出规则分布的 Ge量子点。
3
三能级模型
L. Pavesi等提出了如下图的三能级理论模型。即：
纳米硅吸收泵浦光，使电子从价带顶跃迁到导带底 ，然后快速弛豫到导带底下方的界面态；而界面态 上的电子的寿命很长，这样就可以实现粒子数反转 ，使得界面态到价带顶的电子-空穴复合有可能得 到受激发射。
4
四能级修正模型
A. Polman等从以往的实验和纳米晶硅嵌入SiO2结构
利用这一生长模式，控制好生长条件，就可以以自
组装的方式生长出不同形状和分布的Ge量子点材料 。
35
Ge量子点尺寸的控制和密度的提高
大部分Ge量子点的应用（如硅基发光、量子计算、
单电子晶体管等），一是要Ge岛的尺寸小，10nm以 下；二是量子点的密度要大幅提高。 采用S-K模型直接生长的Ge岛尺寸都在50nm以上， 且密度很难突破1010cm-2.
在衬底表面掺杂，利用杂质中心诱导成核是一个可
36
行的技术路线。研究者先后采用了0.2分子层(ML)的 C，或者硼原子B，使Ge岛的尺寸大幅减小，密度 提高达到4.6*1010cm-2，其生长机制是杂质原子的引 入会在浸润层上形成一个应力场，促使形成高密度 的超小型Ge量子点，随着Ge厚度增加，杂质的应变 补偿作用使得临界厚度增加，延缓Ge量子点形貌变 化。
第一句： 结交“两个朋友”: 一个是运动场，一个是图书馆。不断地“充电”、“蓄电”、“放电”。 第二句： 培养“两种功夫”: 一个是本分，一个是本事。做人靠本分，做事靠本事，靠“两本”起家靠得住。
第三句：
乐于吃“两样东西”: 一个是吃亏，一个是吃苦。做人不怕吃亏，做事不怕吃苦。吃亏是福，吃苦是福。 第四句： 具备“两种力量”:一种是思想的力量: 一个叫理想，一个叫毅力。如果一个人有了这“两个翅膀”，他 就能飞得高，飞得远。
学家在单一硅芯片上研制成功紧凑型全硅拉曼激光 器。
6
拉曼激光器的光腔是一个长约4.8cm，有效芯径为
1.6um2的S形硅波导，硅波导的一面镀有高反射率膜 ，用1.536um的脉冲激光器通过一个长8m的光学纤 维泵浦硅光腔，当超过阈值后，光腔开始激射输出 1.6695um的激光。 硅基拉曼激光器的研制成功，向硅基光电子迈出 了重要的一步，具有深远的意义。
8
SixGe1-x的晶格常数
Vegard’s Law
9
晶格常数偏离线性关系
10
SixGe1-x合金的有序结构
采用MBE生长SiGe或SiGe/Si超晶格，实验观察到这
三种有序结构。
11
晶格失配和SiGe的临界厚度
晶格失配指的是两种晶格常数不同的材料一起构成
异质结构的晶体材料时，由于两者晶格常数的不同 ，在异质结界面处不能完全互相吻合，因而不能完 全互相匹配，会使得界面附近材料的晶格常数发生 变化或引进缺陷和位错，这就是晶格失配。
40
SiGe/Si MQWs RCE光电探测器
以SiGe/Si MQWs(多量子阱)为吸收区，用谐振腔结
构来多次利用入射光，从而设计制造出SiGe MQWs RCE(谐振腔增强)型光电二极管。
41
SiGe/Si量子阱光电响应特性
吸收区为20周期的Si0.65Ge0.35/Si量子阱，由于Ge的组
当一种材料外延生长在另一种材料上时，由于晶格
常数的差异而导致外延层发生应变；随着外延层厚 度的增加，应变层的厚度也逐渐增加，应变的程度 也逐渐增加最终引进位错，将这种应变积累到一定 程度并且最终引发位错刚刚产生的厚度定义为临界 厚度。
临界厚度依赖于异质结材料本身、晶格常数、异质
结的组分x值、界面的晶向和温度等。
硅基光电子材料在信息通信领域的应用
硅基光电子材料在信息通信领域的应用随着信息技术的发展和普及，通信设备的使用已经变得越来越广泛。
作为现代通信的重要载体，光电子技术在通信领域中有着日益重要的地位。
光电子材料是光电子技术中的重要组成部分。
其中，硅基光电子材料因其重要的应用价值和广泛的应用前景，成为了最受关注的种类之一。
一、硅基光电子材料的概述硅基光电子材料是使用硅原料制成的光电子材料。
随着多晶硅、单晶硅和氮化硅等硅基材料的应用，硅基光电子材料的性能和应用领域也得到了不断拓展。
硅基光电子材料有着许多优异的性质。
首先，硅材料是一种光和电的双重响应性材料，可以完成光电子转换。
此外，硅基材料易于加工和制备，而且具有高温稳定性和与半导体制作工艺兼容等优点。
因此，硅基光电子材料不仅在通信领域得到了广泛应用，而且在计算机、电子设备、太阳能电池等领域也有着极高的应用前景。
二、硅基光电子材料在通信领域的应用由于硅基光电子材料具有双重响应性和高流明输出等特点，在通信领域得到了广泛应用。
1. 光纤通信光纤通信是一种高速、大容量、低耗能的通信方式，由于硅基光电子材料的高流明输出和光学增益效应，硅基光电子材料在光纤通信中得到了广泛应用。
硅基光电子材料不仅可以实现高速、长距离数据传输，而且可以提供更高的数据传输速率和更低的误码率，因此在现代通信中有着广泛的应用。
2. 光电子集成电路光电子集成电路是光学和电子学相结合的电路。
硅基光电子材料是制作光电子集成电路的重要材料之一。
硅基光电子材料可以用于制作高能效、高密度、大带宽的光电子集成电路，同时也具有可重复性和可靠性等优点，因此受到了广泛的关注和应用。
3. 激光器硅基光电子材料也被用于激光器的制造。
硅基材料用作激光器材料可以有效地增强激光器的性能。
硅基激光器具有性能稳定、耐用和重量轻等特点，在现代的通讯系统、制造业和医学等领域中得到广泛应用。
三、硅基光电子材料的未来前景随着物联网、5G和光计算等新技术的发展，硅基光电子材料的应用前景广阔。
微电子与电子第三章2

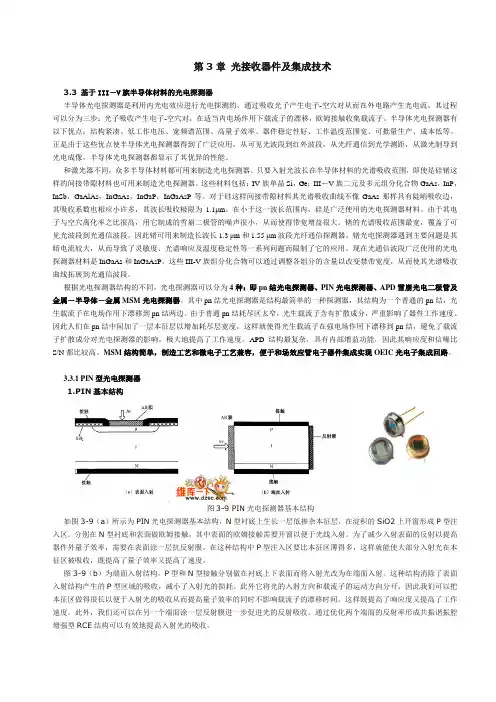

第3章光接收器件及集成技术3.3 基于III－V族半导体材料的光电探测器半导体光电探测器是利用内光电效应进行光电探测的，通过吸收光子产生电子-空穴对从而在外电路产生光电流。
其过程可以分为三步：光子吸收产生电子-空穴对，在适当内电场作用下载流子的漂移，欧姆接触收集载流子。
半导体光电探测器有以下优点：结构紧凑、低工作电压、宽频谱范围、高量子效率、器件稳定性好、工作温度范围宽、可批量生产、成本低等。
正是由于这些优点使半导体光电探测器得到了广泛应用，从可见光波段到红外波段，从光纤通信到光学测距，从激光制导到光电成像，半导体光电探测器都显示了其优异的性能。
和激光器不同，众多半导体材料都可用来制造光电探测器。
只要入射光波长在半导体材料的光谱吸收范围，即使是硅锗这样的间接带隙材料也可用来制造光电探测器。
这些材料包括：IV族单晶Si，Ge；III－V族二元及多元组分化合物GaAs，InP，InSb，GaAlAs，InGaAs，InGaP，InGaAsP等。
对于硅这样间接带隙材料其光谱吸收曲线不像GaAs那样具有陡峭吸收边，其吸收系数也相应小许多，其波长吸收极限为1.1μm。
在小于这一波长范围内，硅是广泛使用的光电探测器材料。
由于其电子与空穴离化率之比很高，用它制成的雪崩二极管的噪声很小，从而使得带宽增益很大。
锗的光谱吸收范围最宽，覆盖了可见光波段到光通信波段。
因此锗可用来制造长波长1.3 μm和1.55 μm波段光纤通信探测器。
锗光电探测器遇到主要问题是其暗电流较大，从而导致了灵敏度、光谱响应及温度稳定性等一系列问题而限制了它的应用。
现在光通信波段广泛使用的光电探测器材料是InGaAs和InGaAsP，这些III-V族组分化合物可以通过调整各组分的含量以改变禁带宽度，从而使其光谱吸收曲线拓展到光通信波段。
根据光电探测器结构的不同，光电探测器可以分为4种：即pn结光电探测器、PIN光电探测器、APD雪崩光电二极管及金属－半导体－金属MSM光电探测器。

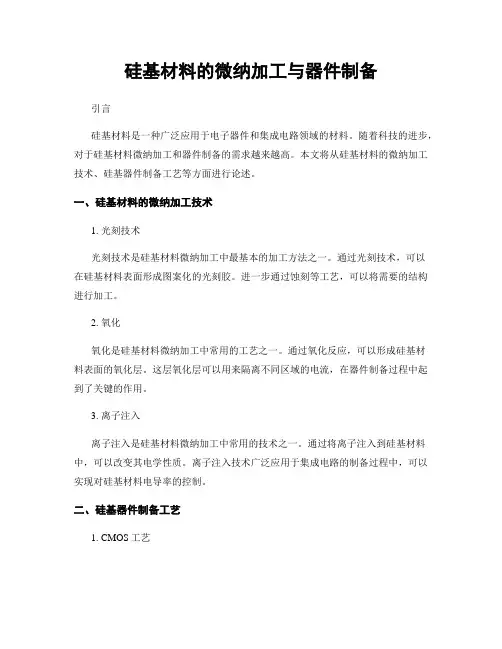

硅基材料的微纳加工与器件制备
硅基材料的微纳加工与器件制备引言硅基材料是一种广泛应用于电子器件和集成电路领域的材料。
随着科技的进步，对于硅基材料微纳加工和器件制备的需求越来越高。
本文将从硅基材料的微纳加工技术、硅基器件制备工艺等方面进行论述。
一、硅基材料的微纳加工技术1. 光刻技术光刻技术是硅基材料微纳加工中最基本的加工方法之一。
通过光刻技术，可以在硅基材料表面形成图案化的光刻胶。
进一步通过蚀刻等工艺，可以将需要的结构进行加工。
2. 氧化氧化是硅基材料微纳加工中常用的工艺之一。
通过氧化反应，可以形成硅基材料表面的氧化层。
这层氧化层可以用来隔离不同区域的电流，在器件制备过程中起到了关键的作用。
3. 离子注入离子注入是硅基材料微纳加工中常用的技术之一。
通过将离子注入到硅基材料中，可以改变其电学性质。
离子注入技术广泛应用于集成电路的制备过程中，可以实现对硅基材料电导率的控制。
二、硅基器件制备工艺1. CMOS工艺CMOS工艺是现代电子器件制备的核心技术之一。
通过CMOS工艺，可以制备出各种功能强大的集成电路，如处理器、存储器等。
CMOS工艺具有低功耗、高噪声抑制能力等优点，被广泛应用于现代电子器件的制备。
2. MEMS技术MEMS（Micro-Electro-Mechanical Systems）技术是硅基器件制备领域的一种重要技术。
通过MEMS技术，可以在硅基材料上制备微小的机械结构，如微型传感器、微型驱动器等。
MEMS技术具有体积小、响应速度快等特点，被广泛应用于生物医学、环境监测等领域。
3. 纳米技术纳米技术是硅基器件制备领域的一种新兴技术。
通过纳米技术，可以制备出具有纳米尺度结构的硅基材料器件。
这些器件具有高灵敏度、高分辨率等特点，在光电子学、光子学等领域具有广阔的应用前景。
结论硅基材料的微纳加工和器件制备是现代电子器件领域中的重要研究方向。
通过光刻技术、氧化、离子注入等微纳加工技术，可以实现对硅基材料的精确加工。
同时，通过CMOS工艺、MEMS技术、纳米技术等器件制备工艺，可以制备出各种功能强大的硅基器件。
光电材料与器件
光电材料与器件的发展趋势：高 效率、更低成本、更环保、更柔性 化
光电材料与器件的应用领域
太阳能电池：利用光电效应将太阳能转化为电能 光电探测器：用于探测光信号，如光通信、遥感等领域 发光二极管（LED）：用于照明、显示等领域 光电晶体管：用于光电集成电路、光计算等领域
光电材料与器件的发展趋势
光电材料与器件的研究和 应用将更加广泛
06 光 电 材 料 与 器 件 的 未来发展前景
Part One
单击添加章节标题
Part Two
光电材料与器件概 述
光电材料与器件的定义
光电材料：能够吸收、发射或转换 光能的材料
光电材料与器件的应用：包括太阳 能电池、光电探测器、光电显示器 等
添加标题
添加标题
添加标题
添加标题
光电器件：利用光电材料制成的能 够实现光电转换的器件
成本压力：光电材料与器件的生产成本较高，需要降低成本，提高生产 效率，应对成本压力挑战。
环境污染：光电材料与器件的生产过程中可能会产生环境污染，需要采 取有效措施，应对环境污染挑战。
THANKS
汇报人：
光电传感器材料：光敏电 阻、光敏二极管等
光电材料的物理特性
折射率：决定光线在材料中的传播速 度
吸收系数：表示材料对光的吸收能力
荧光寿命：描述材料发光持续时间的 参数
热导率：衡量材料导热性能的指标
电导率：描述材料导电性能的指标
磁导率：表示材料在磁场中的磁化程 度
光电材料的化学特性
光电材料的化学组成：包括元素、化合物等 光电材料的化学性质：如氧化还原性、酸碱性等 光电材料的化学稳定性：如耐腐蚀性、耐高温性等 光电材料的化学合成方法：如化学反应、电化学反应等
第3章_光生伏特器件
(3-1)
ID在U为负值(反向偏置时) 且 U >>
kT q
时(室温下
kT/q≈25mV，很容易满足
这个条件)的电流，称为反 向电流或暗电流。
9
当光辐射作用到如图3-1(b)所示的光电二极管上
时，光生电流为：
q I (1 e d )Φe , h
光电二极管的全电流方程为
I
第3章 光生伏特器件

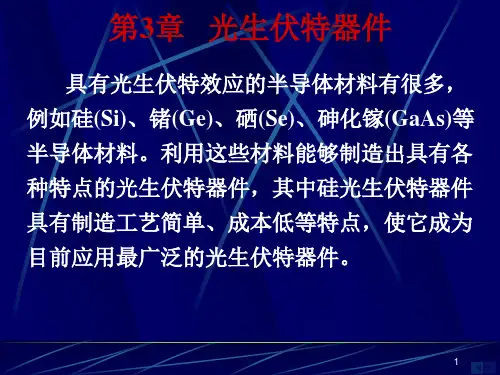

具有光生伏特效应的半导体材料有很多， 例如硅(Si)、锗(Ge)、硒(Se)、砷化镓(GaAs)等 半导体材料。利用这些材料能够制造出具有各 种特点的光生伏特器件，其中硅光生伏特器件
具有制造工艺简单、成本低等特点，使它成为
目前应用最广泛的光生伏特器件。
1
基本工作原理
当光照到PN结上时，被吸收的光转变 成电能，这一转变是一个吸收过程。 通常，吸收过程和受激辐射过程是同 时存在并互相竞争的。在光电二极管 中，吸收过程占绝对优势，而在发光 器件中，辐射过程占优势。
电流灵敏度与波长的关系称为其光谱响应。
图3-5为几种典型材料的光电二极管光谱响应曲线。 典型硅光电二极 管光谱响应长波限为 1.1μm左右，短波限 接近0.4μm，峰值响 应波长为0.9μm左右.
13
3. 时间响应 以频率f调制的辐射作用于PN结硅光电二极管光敏面 时，PN结硅光电二极管的电流产生要经过下面3个过程:
14
dr
W vd
（3-4）
一般的PN结硅光电二极管，内电场强度Ei都在
105V/cm以上，载流子的平均漂移速度要高于107cm/s，
PN结区的宽度常在100μm左右，由式(3-4)可知漂移时 间τdr=10-9s，为ns数量级。 对于PN结硅光电二极管，入射辐射在PN结势垒 区以外激发的光生载流子必须经过扩散运动到势垒区
光电子材料与器件PPT课件
考核方式： •考勤、作业及课堂回答问题(30%) •考试(70%)
第1页/共32页
光电子材料与器件
• 参考书： 1、电子与光电子材料，国防工业出版社 2.光纤通信用光电子器件及组件 ，北京邮电大学出版社 3.电子与光电子材料，国防工业出版社
4.半导体激光器及其应用，国防工业出 版社
生变化，从而起光的开关、调制、隔离、偏振等功能作用的材料。）电光晶体KDP(磷 酸二氢钾) LiNbO3 （铌酸锂）、磁光材料、声光材料等。
第14页/共32页
概念与分类
3、光纤材料 4、光存储材料（透明的塑料，聚乙烯 ） 5、光显示材料（液晶材料）
第15页器件的分类： 光源 调制器 光波导器件 光电探测器件 光成像器件 显示器件
第8页/共32页
概念与分类
第9页/共32页
概念与分类
第10页/共32页
概念与分类
第11页/共32页
概念与分类
第12页/共32页
概念与分类
•作用： 1、把电变成光 2、把光变成电 3、对光进行传输、放大、开关、耦合、调
制等处理
第13页/共32页
概念与分类
• 光电子材料的分类: 1、固体激光材料（激光工作物质红宝石、钇铝石榴石 YAG） 2、光学功能材料（在力、声、热、电、磁和光等外加场作用下，其光学性质发
第16页/共32页
概念与分类
课程与其它课程的交叉关系： 半导体激光器 光纤通信 空间光调制 光电探测 光电成像 平板显示 固态照明
第17页/共32页
应用和发展
应用: 1、景观照明 2、激光打标、焊接、开孔（直径最小0.2mm）、
采血:
波长:2.70um, 单脉冲输出，脉冲宽度0.4ms 脉冲能量：500mJ 激光光斑尺寸：直径0.3mm 开孔深度：2mm
光电技术课件第3章第2节色敏光生伏特器件
根据偏置电路可知，入射为最大时输出电压应最小，但不能 进入饱和区。为此，在特性曲线的“拐点”右侧找一点“A”并做 垂线交横轴于“C”点，从“C” 向右量14V，找“D”点。由“D” 做垂线交入射为最小的特性曲线与“B”。通过“A”、 “B”做直 线，此线即为负载线。由负载线可以得到负载电阻RL和电源电压 Ubb。
• 3.反向偏置电路的设计与计算
反向偏置电路常用图解法，根据光电三极管（或光伏器件） 的反向偏置电路图与其输出特性曲线，可以求解出任何入射辐 射作用下的输出电压信号。也可以根据题目的要求，设计出偏 置电路的各种参数。
例3-2 已知某光电三极管的伏安特性曲线如图3-42所示。当入
射光通量为正弦调制量φv,λ=55 +40sinωt lm时，今要得到5V
的输出电压，试设计该光电三极管的变换电路，并画出输入输 出的波形图，分析输入与输出信号间的相位关系。
解 : 首先根据题目的
要求，找到入射光通量 的最大值与最小值 φmax=55+40=95 lm
φmin=55－40=15 lm
在特性曲线中画出光通 量的变化波形，补充必 要的特性曲线。
再根据题目对输出信号电压的要求，确定光电三极管集电 极电压的变化范围，本题要求输出5V，指的是有效值，集电极电 压变化范围应为双峰值。即
1．双色硅色敏器件的工作原理 双色硅色敏光传感器的结构和等效电路如图3-19所示。它是
在同一硅片上制作两个深浅不同PN结的光电二极管PD1和PD2组成 的。
浅PN结的PD1的光谱响应 峰值在蓝光范围，深结PD2的 光谱响应峰值在红光范围。
双结光电二极管只能通过测 量单色光的光谱辐射功率与黑体 辐射相接近的光源色温来确定颜 色。用双结光电二极管测量颜色 时，通常测量两个光电二极管的 短路电流比（ISC2/ ISC1）与入射 波长的关系（如图3-21所示）， 从关系曲线中不难看出，每一种 波长的光都对应于一个短路电流 比值，根据短路电流比值判别入 射光的波长，达到识别颜色的目 的。
光电子材料与器件第四章 GaAs基光电子材料与器件 part2
Carbontetrachloride CCl4 (p-dopant in GaAs)
Carbontetrabromide CBr4 (p-dopant ) Silane (n-dopant) SiH4
MOVPE: Metal Organic Vapor Phase Epitaxy
OMVPE: Organo Metallic Vapor Phase Epitaxy
Often all three expressions are used interchangeably
TSSEL part-1-MOVPE growth.ppt - version 1.0
Phosphine PH3
good pressure control for MOVPE, inexpensive
very toxic, high pyrolysis temperature (T50 = 850°C)
TBA
(C4H9)AsH2 liquid, good vapor pressure for MOVPE, expensive for many
low vapor pressure, less stable than TMGa, strong parasitic reactions
TMIn
(CH3)3In
solid, good vapor pressure for low vapor pressure MOVPE
TEIn
(C2H5)3In
very unstable
usage might be subject to legal regulation due to ozone depleting character of chemical
硅基光电子学
内容摘要
这些技术的介绍为从事硅基光电子器件研究和开发的人员提供了重要的参考信息。
本书的第八章至第十章分别介绍了硅基光电子器件的设计理论和方法，包括波导器件、光源和探 测器等。这些章节不仅介绍了器件的设计原理，还探讨了器件的性能优化和实现方法。
本书的第十一章至第十二章分别介绍了硅基光电子器件的应用领域，包括光通信、生物医学和传 感等。这些章节的介绍有助于读者了解硅基光电子器件的应用前景和未来发展方向。
《硅基光电子学》这本书的引言部分主要介绍了硅基光电子学的背景、意义和 研究现状。同时，还对本书的结构和内容进行了简要说明。通过阅读引言，读 者可以了解到硅基光电子学的基本概念、发展历程和未来发展趋势。
第二章至第四章为本书的硅基光电子学基础部分。其中，第二章介绍了硅基光 电子学的材料基础，包括硅基半导体材料的基本性质、能带结构、光学性质等。 第三章则重点介绍了硅基光电子学的器件基础，包括光电子器件的基本原理、 分类、性能参数等。第四章则对硅基光电子学的工艺技术进行了详细阐述，包 括材料制备、器件制作、测试分析等方面的内容。
精彩摘录
在科技日新月异的今天，硅基光电子学作为一门新兴的交叉学科，在信息处理、 通信技术、量子计算等领域具有广泛的应用前景。本书从基本概念、研究领域、 发展前景等方面，全面介绍了硅基光电子学的基本知识和最新研究成果。书中 不仅涵盖了光学、半导体物理、材料科学等多个学科领域，还融入了作者多年 的研究经验和成果，具有很高的学术价值。
在书中，我不仅看到了硅基光电子学在科技领域的广泛应用，也看到了它与我 们的日常生活紧密相连。无论是高速网络通信、数据中心的高效运行，还是医 疗、军事等领域的先进技术，硅基光电子学都发挥着至关重要的作用。这让我 深刻体会到科技改变生活的力量，同时也对这一领域的未来充满了期待。
第03章 光生伏特器件
2009年 2009年9月
E0 = 0
−
η eλ
hc
1 − e − α d ) Φ e ,λ (
可以得到在不同电压和 照度下的输出特性曲线。 照度下的输出特性曲线。 硅光电二极管输出特性
6
第3章 光生伏特器件
E0 = 0
2009年 2009年9月
无光照时， 无光照时，光电二极管相当于 普通二极管， 普通二极管，当 U < 0 且 U 时，电流饱和为 I so ，且为反 向。当 U > 0 时，电流增长很 快，且正向电压 U > 0.7 。
35光生伏特器件2009年9月光电二极管三极管集成器件比普通光电三极管具有更大的动态范围二极管两端的电压更大因为光电二极管的反向偏置电压丌叐三极管集电结电压的控制36光生伏特器件2009年9月光电三极管三极管具有高的电流增益灵敏度更高达林顿光电三极管具有更高的电流增益37光生伏特器件2009年9月6光电三极管的特性光照特性呈现出一定的非线性这是因为晶体管的电流放大倍数丌是常数
11
第3章 光生伏特器件
4、光电二极管的时间响应 、
2009年 2009年9月
以 f 频率调制的辐射作用于硅光电二极管光敏面 个过程： 时，产生电流要经过下面3个过程： 产生电流要经过下面 个过程 ①在PN结区内产生的光生载流子渡越结区的时 结区内产生的光生载流子渡越结区的时 间，称为漂移时间记为 τ dr 设载流子在结区内的漂移速度为 υ d ，PN结区 结区 的宽度为 W ，则载流子在结区的最长漂移时
应用于光通信、 应用于光通信、光雷达及其他快速光自动控制领域
19
第3章 光生伏特器件
2、PIN型光电二极管的时间响应 、 型光电二极管的时间响应
