课程设计3--基于DS1302的电子时钟设计
基于DS1302设计的数字钟原理图与PCB教程
基于DS1302设计的数字钟任务一电路原理图的设计1、最小系统电路步骤一：新建设计。
双击桌面PROTEUS软件图标，打开软件，单击工具栏“File”，出现如下图所示下拉菜单。
单击“New Design”菜单，弹出如下对话框。
选择绘图模板，我们选择DEFAULT模板，单击DEFAULT图标，单击“OK”按钮。
进入原理图编辑界面，如下图所示。
步骤二：文件命名和保存。
在绘制电路原理图应当先对文件进行命名，然后保存。
单击保存图标，弹出对话框，选择文件存储路径。
如下图所示：我们把文件保存在桌面的“电路原理图”这个文件夹内。
单击“保存”按钮弹出对话框，在“文件名”编辑框中填写电路原理图名称，“基于DS1302设计的数字钟”。
如下图所示。
单击“保存”按钮，回到原理图编辑页面。
同时在文件夹“电路原理图”中出现电路原理图标，如下图所示。
步骤三：选择主控元器件。
在编辑框最左边的工具栏中选择图标，进入器件模式，然后单击图标，弹出“Pick Device”对话框，如下图所示：在Category下拉框中选择Microprocessor ICs,然后选择芯片AT89C51或AT89C51单片机，如下图所示：单击OK按钮，单片机芯片选择完成，这时在对象选择器和预览窗口中均出现了所选择的芯片AT89C52，在对象选择器单击芯片名称，如AT89C52，再把鼠标移至编辑窗口区（工作区），右击鼠标，主控芯片AT89C52就拖入了工作区。
单片机芯片选择完毕。
如下图所示：步骤四：时钟振荡电路的设计。
51单片机的18和19引脚外接2个皮法级的电容和晶振就可以构成时钟振荡电路。
按照上一步骤选择AT89C52芯片的方法一一从元器件库中选择2个30pf的电容、12M的晶振，还有一个地。
如下图所示：步骤五：复位电路设计。
单片机的9引脚外接复位电路，本系统中用按键k1、2个电阻R1、R2和电容组成，具体电路结构如下图所示：此外，还有电源电路，单片机的20引脚、40引脚分别接电源的地和电。
基于DS1302的电子时钟设计报告
常熟理工学院电气与自动化工程学院《微机原理与接口技术》课程设计题目：基于DS1302的电子钟设计*名：***学号：*********班级：测控122班指导教师：***起止日期：2015年7月摘要 .......................................................................................................................... - 1 -一、《微机原理与接口技术》课程设计任务书 .................................................. - 2 -二、总体设计方案 (2)2.1 设计框图..................................................................................................... - 2 -2.2 模块说明..................................................................................................... - 3 -2.2.1 DS1302模块 (3)三、硬件电路设计 (4)3.1 单片机最小系统......................................................................................... - 4 -3.1.1 系统结构 (4)3.1.2 系统特点............................................................................................................ - 5 -3.2 时钟电路设计............................................................................................. - 5 -3.3 数码管显示设计 (5)3.4 键盘电路 (5)四、软件设计 .......................................................................................................... - 6 -4.1 主程序流程................................................................................................. - 6 -4.2 时钟电路设计 (8)五、程序调试与运行结果 ............................................................ 错误!未定义书签。
课程设计（论文）-基于DS1302的电子时钟设计
目录摘要： (1)1 引言： (2)1.1 功能电子时钟研究的背景和意义 (2)1.2 电子时钟的功能 (2)2 基于单片机的电子时钟硬件选择分析 (2)2.1 微处理器选择 (2)2. 2 DS1302简介 (4)2. 3 DS1302引脚说明 (4)3 电子时钟硬件电路设计 (5)3.1 时钟电路设计 (6)3.2 显示器的选择 (6)3.3 按键调时电路 (6)4 proteus软件仿真及调试 (7)4.1 系统工作流程图 (8)4.2 电路板的仿真 (8)4.3 软件调试 (8)5 源程序 (9)总结 (16)参考文献 (17)附录 (18)基于DS1302的电子时钟设计摘要：电子时钟主要是利用电子技术将时钟电子化、数字化，拥有时钟精确、体积小、界面友好、可扩展性能强等特点，被广泛应用于生活和工作当中。
另外，在生活和工农业生产中，也常常需要温度，这就需要电子时钟具有多功能性。
本文对当前电子钟开发手段进行了比较和分析，最终确定了采用单片机技术实现多功能电子时钟。
本设计应用AT89C52芯片作为核心，LCD1602显示，使用DS1302实时时钟日历芯片完成时钟/日历的基本功能。
这种实现方法的优点是电路简单，性能可靠，实时性好，时间精确，操作简单，编程容易。
关键词：电子时钟；多功能；A T89C52；时钟日历芯1 引言：时间是人类生活必不可少的重要元素，如果没有时间的概念，社会将不会有所发展和进步。
从古代的水漏、十二天干地支，到后来的机械钟表以及当今的石英钟，都充分显现出了时间的重要，同时也代表着科技的进步。
致力于计时器的研究和充分发挥时钟的作用，将有着重要的意义。
1.1 功能电子时钟研究的背景和意义20世纪末，电子技术获得了飞速的发展。
在其推动下，现代电子产品几乎渗透到了社会的各个领域，有力的推动和提高了社会生产力的发展与信息化程度，同时也使现代电子产品性能进一步提升，产品更新换代的节奏也越来越快。
基于单片机及时钟芯片DS1302的电子时钟设计
基于单片机及时钟芯片DS1302的电子时钟设计一、概述二、电子时钟的基本原理电子时钟是一种以单片机为核心的智能电子产品，采用数字电路来显示时间。
电子时钟的核心部件是一个定时器，通过周期性的计数来确定时间，然后再将计数器的结果通过数码管等显示装置进行显示。
除此之外，电子时钟还需要一个能够准确计时的时钟芯片，如本文所使用的时钟芯片DS1302。
三、电子时钟的设计方法本文设计的电子时钟采用AT89C52单片机和时钟芯片DS1302，并通过外围的驱动电路和数码管来实现时间的显示。
该电子时钟具有以下特点：1.可进行24小时制和12小时制的切换：电子时钟可以通过按键实现24小时制和12小时制的切换，可按需选择。
2.自动夏令时判断：电子时钟可自动识别夏令时，并根据设定值进行切换，方便易用。
3.温度显示：电子时钟的DS1302时钟芯片自带温度探测器，可实现温度的实时显示。
本文所设计的电子时钟的硬件设计方案如下：1.主控芯片：采用AT89C52单片机2.显示装置：采用数码管进行时分秒的显示，共4位数码管。
3.时钟芯片：采用DS1302时钟芯片，保证时间的准确性。
5.电源：采用开关电源或锂电池供电。
锂电池供电时，电子时钟可实现断电后不重置的功能。
1.初始化：在电子时钟启动时，需要对各个模块进行初始化，如DS1302时钟芯片的读写口、数码管和按键都需要进行初始化。
2.频率切换：按下切换按键后，电子时钟的频率从24小时制切换到12小时制。
3.设定夏令时：按下设定按键后，可以进行夏令时设定。
设定值以秒为单位存储，在夏季过渡期改变时，只需修改设定值即可。
5.时间的显示：通过程序将DS1302时钟芯片中的时间读出并在数码管上显示，实现实时显示的功能。
五、总结本文设计的基于单片机及时钟芯片DS1302的电子时钟，可通过按键实现24小时制和12小时制的切换、自动夏令时判断、温度显示等多种功能，实现了电子时钟的多种要求和需求。
该设计方案具有简单实用、成本低廉、易于维护等优点，可广泛应用于各个领域。
基于DS1302时钟芯片数字钟报告
课程设计报告题目：基于DS1302的数字钟报告学院：专业：电子信息工程班级：学号：指导教师：2010 年 7 月 7日摘要 (4)ABSTRACT (4)前言 (5)第一章数字钟设计的意义及任务 (6)1.1数字钟设计的意义 (6)1.2设计任务 (6)第二章系统的硬件设计和方案对比选择 (7)2.1系统设计结构图 (7)2.2系统设计方案对比选择 (7)2.2.1 MCU微处理控制器的方案对比选择 (7)2.2.2 LCD液晶显示模块的方案对比选择 (8)2.2.3 实时时钟电路的方案对比选择 (9)第三章系统的硬件设计电路及元件说明 (10)3.1MCU微控制器电路 (10)3.2LCD液晶显示电路 (12)3.3实时时钟电路 (16)3.4复位电路 (17)3.5晶振电路 (17)第四章系统的软件设计。
(18)4.1主程序 (18)第五章程序的调试 (19)5.1PROTEUS仿真 (19)5.2利用学习板进行调试 (20)5.3调试过程中出现的问题 (21)设计总结 (21)参考文献 (22)附录一系统程序： (23)附录二基于DS1302数字钟设计的原理图 (33)附录三基于DS1302数字钟设计的PCB图 (34)附录四基于DS1302数字钟设计的元件清单 . 错误！未定义书签。
基于DS1302的数字钟设计报告摘要根据AT89C52的特点和数字钟的特点，本文提出一种用单片控制DS1302利用LCD1602显示的数字钟的设计方法，同时给出软硬件电路的设计方法。
设计报告硬件电路设计和软件编程两个方面。
本系统通过AT89C52做为CPU进行总控制，利用AT89C52对DS1302进行控制，DS1302可以对年、月、日、周、日、时、分、秒进行计时，最后利用LCD1602液晶显示进行显示。
该设计实用简便能够对年、月、日、周、日、时、分、秒进行有效准确的计时及显示。
关键词：单片机 DS1302 LCD1602 数字钟Based on the design of the digital clock DS1302 reportAbstractAccording to the characteristics and the digital clock AT89C52 characteristics, this paper presents a DS1302 control by using single chip LCD1602 digital clock shows the design method and design method of software and hardware circuit is given. Design report hardware and software programming. The system through the AT89C52 as CPU for total control and utilization of DS1302 AT89C52 control, DS1302 to year, month, day, week, day, when, minutes and seconds on the clock LCD1602 LCD display show.Keywords: SCM DS1302 LCD1602 digital clock前言自古就有：“一寸光阴，一寸金”的说法。
基于DS1302的数字钟课程设计说明书

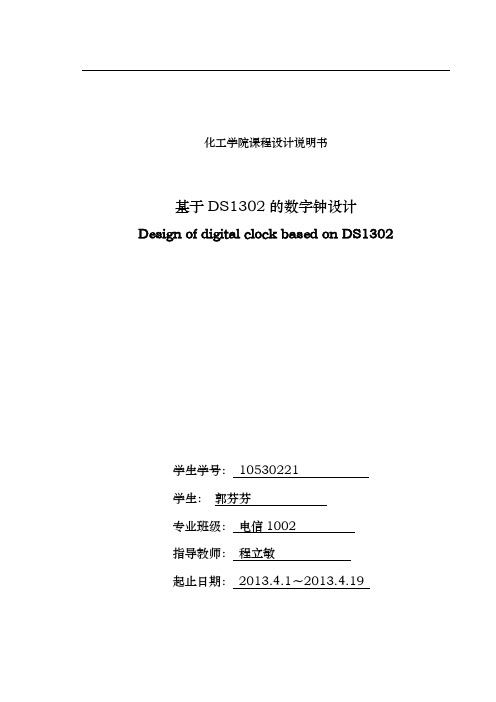

化工学院课程设计说明书基于DS1302的数字钟设计Design of digital clock based on DS1302学生学号：10530221学生：郭芬芬专业班级：电信1002指导教师：程立敏起止日期：2013.4.1～2013.4.19化工学院Jilin Institute of Chemical Technology课程设计任务书一、设计题目：基于DS1302的数字钟设计二、设计目的1、掌握DS1302时钟芯片的硬件电路原理及软件编程方法，熟悉DS1302时钟芯片的性能指标和特点；2、熟悉STC12C5A60S2单片机的性能特点，并掌握STC12C5A60S2单片机控制DS1302读写时间、日期的硬件电路组成及软件编程方法；3、了解LED显示及按键电路的组成原理，熟悉LED动态显示原理及实现方法；4、了解7805构成直流稳压电源的电路组成及工作原理。
三、设计任务及要求（宋体，小四号字，加黑）设计并实现具有显示日期和时间的电子数字钟，数字钟具有以下基本功能：1、使用6位LED显示时间、日期和星期，正常显示时、分、秒、星期，使用按键可切换显示年、月、日；2、具有时间、日期调整功能，通过键盘可进行时间、日期的调整；3、具有闹钟功能，使用键盘设定闹铃时间，由蜂鸣器产生闹铃；4、定时控制功能，使用小型继电器完成定时控制功能（发挥部分）。
四、设计时间及进度安排（宋体，小四号字，加黑）设计时间共三周（2013.4.1 – 2013.4.19）,具体安排如下表：摘要本系统采用STC89C52单片机和DS1302配合，实现LED数码管显示时间、日期和星期，正常显示时、分、秒、星期，使用按键可切换显示年、月、日。
系统中还有四个独立式按键，用于系统操作与控制，并有一个直流蜂鸣器，用以产生闹铃。
DS1302可以实现对系统的时、分、秒、星期、日期等信息的保存，使系统在掉电情况下仍然能够准确的保存并运行时间信息。
基于DS1302多功能数字钟电子电工课程设计
物理与电子科学学院电子电工实验基于DS1302多功能数字时钟--万年历实验报告实验名称：基于DS1302多功能数字钟实验日期： 2014年 01 月 05 日专业：电子信息工程*名：**班级：物电 1105 班学号： *************一、设计理念：电子万年历是一个应用非常广泛地实用日常计时工具，带有显示温度，显示世纪，年，月，日，星期，时，分，秒和按键可调时间及其按键设置闹钟地功能，同时具有月末自动更新，闰年补偿功能，整点报时等多种功能.环境温度检测系统在日常生活和工业应用非常广泛，能实时采集周围地温度信息进行显示.此系统是基于STC89C52单片机设计地，包含液晶显示模块，DS1302实时时钟模块，DS18B20温度采集模块，键盘扫描模块，蜂鸣器报警模块.STC89C52作为控制核心，具有功耗低，功能强等特点，电压可选3到5V电源供电.显示模块采用1602液晶动态显示，相对数码管而言经济实用，占用空间小，对于显示数字、字母最为合适，而且与单片机连线简单，占用IO口相对较少.实时时钟芯片DS1302是一款经济实惠功能强大地较新型产品，该器件提供RTC/日历，可外加器件实现定时闹钟等功能，如果检测到主电源故障，该器件可自动切换到备用电源供电，可以保证在断电情况下精准走时，计时.温度检测显示模块采用数字式温度传感器DS18B20，该芯片具有精度高，测量范围广等优点，易与单片机连接，模块电路组成简单并同时具有温度报警功能.关键词：STC89C52，DS1302，DS18B20，1602液晶显示，电子万年历，采集设备周围环境温度、整点报时，闹钟时分通过按键设置，时、分、秒、年、月、日、星期通过按键进行调节校准……二、设计思路:核心控制体：STC89C52单片机实时时钟芯片：DS1302数字式温度传感器：DS18B20总共设有四个按键，为节约资源考虑，每个按键都有多种功能.四个按键分别标号为key1,key2,key3,key4.第一次按下key2,key3,key4都没有反应，首先按下key1键可选择指针位置，key2键为加键，key3为减键，key4键为闹钟设置清零键.操作简单，按键灵活.整点报时功能，可以按下key4键终止报警.系统设计框图：系统硬件需求介绍：STC89C52单片机一片，DS1302实时时钟芯片一个，DS18B20数字式温度传感器一个，+5V无源蜂鸣器一个，12MHZ、32KHZ晶振各一个，多个按键和开关，常用电容电阻，连接线，三极管，二极管若干，滑动变阻器一个，+3V纽扣电池一个.三、实施方案：1、单片机核心控制模块：核心控制器件选用STC89C52单片机.STC89C52单片机为40管脚双列直插芯片，它是一种高性能，低功耗地8位CMOS微处理器芯片，市场应用最多.而且价格便宜，控制方便，便于应用有4个I/O口分别为P1,P2,P3,P4.其中每一个管脚都能做独立地输入输出管脚，它地第9脚位复位管脚，接上电容和上拉电阻再带个开关构成复位电路.18,19管脚接外部晶振和两个微调电容构成外部晶振电路.单片机，复位电路，晶振，5V电源构成单片机最小系统.其中与AT89C52单片机管脚连接如下图：2、实时时钟电路模块：DS1302引脚排列:如下图引脚说明：1)1脚，Vcc2：后备电源，此设计中接+3V纽扣电池；8脚，VCC1：主电源，接+5V.在主电源关闭地情况下，也能保持时钟地连续运行.DS1302由Vcc1或Vcc2两者中地较大者供电.当Vcc2大于Vcc1＋0.2V时，Vcc2给DS1302供电.当Vcc2小于Vcc1时，DS1302由Vcc1供电.2）X1、X2即2脚3脚：振荡源，外接32.768kHz晶振.3）4脚END，接地端.4）5脚RST：复位/片选线，通过把RST输入驱动置高电平来启动所有地数据传送.RST输入有两种功能：首先，RST接通控制逻辑，允许地址/命令序列送入移位寄存器；其次，RST提供终止单字节或多字节数据地传送手段.当RST为高电平时，所有地数据传送被初始化，允许对DS1302进行操作.如果在传送过程中RST置为低电平，则会终止此次数据传送，I/O引脚变为高阻态.上电运行时，在Vcc>2.0V之前，RST必须保持低电平.只有在SCLK为低电平时，才能将RST置为高电平.5）I/O为串行数据输入输出端(双向）.6）SCLK为时钟输入端.**特别注意：5，6，7脚在硬件电路实现中，必须接上拉电阻，接+5V.3、DS18B20 工作模块： DS18B20 地温度检测与数字数据输出全集成于一个芯片之上，从而抗干扰力更强.其一个工作周期可分为两个部分，即温度检测和数据处理.DS18B20 地主要特征：全数字温度转换及输出.先进地单总线数据通信.最高 12 位分辨率，精度可达土 0.5摄氏度.12 位分辨率时地最大工作周期为 750 毫秒.可选择寄生工作方式.检测温度范围为–55°C ~+125°C (–67°F ~+257°F)内置 EEPROM，限温报警功能.64 位光刻 ROM，内置产品序列号，方便多机挂接.多样封装形式，适应不同硬件系统.4、液晶显示模块：1602字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD，本设计采用16列*2行地字符型LCD1602带背光地液晶显示屏.引脚接口说明：第1脚：VSS为地电源.第2脚：VDD接5V正电源.第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K地电位器调整对比度.第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器.第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作.当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS为高电平R/W为低电平时可以写入数据.第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令.第7～14脚：D0～D7为8位双向数据线.第15脚：背光源正极.第16脚：背光源负极.5、蜂鸣器电路模块本实验设计中蜂鸣器用CS8050三极管驱动，蜂鸣器用5V地无源蜂鸣器，并接一个发光二极管作为指示灯，同时在负极串接一个限流电阻，数据端口接P3^7.四、Proteus仿真原理总框图：五、硬件电路实现：六、源程序：Shuzizhong.c#include <reg51.h>#include"ds18b20.h"#define uchar unsigned char#define uint unsigned intuchar shi,fen,miao,ringshi,ringfen,nian,yue,ri,week,temp,count,m。
