高度可调铁塔用液压同步提升控制系统设计
液压与气动 ２０１０年第１期
高度可调铁塔用液压同步提升控制系统设计
周邢银ｈ，王璋奇
Ｄｅｓｉｇｎ ｏｆ ｔｈｅ Ｓｙｎｃｈｒｏｎｉｚａｔｉｏｎ Ｃｏｎｔｒｏｌ Ｓｙｓｔｅｍ ｆｏｒ Ｔｒａｎｓｍｉｓｓｉｏｎ
Ｔｏｗｅｒ ｗｉｔｈ Ａｄｊｕｓｔａｂｌｅ Ｈｅｉｇｈｔ
ＺＨＯＵ Ｘｉｎｇ—ｙｉｎ ．ＷＡＮＧ Ｚｈａｎｇ—ｑｉ
（１．华北电力大学ａ．科技学院；ｂ．机械工程学院，河北保定０７１００３）
摘要：高度可调铁塔的组装是该型铁塔使用的技术难题，提出高度可调铁塔液压同步提升控制系统的
设计思路，以ＺＭ１１０高度可调铁塔的施工技术为研究对象，完成了同步提升系统的机械结构、液压回路、以
及ＰＬＣ控制单元。该系统可对铁塔进行原地提升，提高高度可调铁塔的施工效率。
关键词：电液比例阀；同步控制；光电式传感器
中图分类号ＴＨ１３７ 文献标识码：Ｂ文章编号：１０００－４８５８（２０１０）０１－００２０－０２
前言 在煤炭资源丰富区，由于长期的开采，导致地基下
沉，使得铁塔下沉，在综合考虑经济和电力传输安全的
情况下，采用对铁塔进行原地提升的方法。由于铁塔
的结构特点，要求在提升的过程中，液压系统要保持同
步控制。本文给出了一种基于ＰＬＣ闭环控制的液压
提升系统，该系统以液压缸位置信号作为反馈控制信
号，通过该信号控制电液比例阀来实现四缸同步。与 传统的提升方式相比ｕ Ｊ，此回路能够实现对铁塔的自
动提升，并具有较高的同步精度。 １液压提升系统简介
本文以ＺＭ１ １０高度可调铁塔为提升对象 Ｊ，分别
采用４个液压缸顶升铁塔４个主材。液压缸的最大行
程为１ ｍ，根据地基塌陷的程度不同，采用分段提升的
方式可提升任意高度。液压缸的底部固定在一个十字
支撑架上，该十字支撑架置于在塔腿横隔上，活塞杆顶
收稿日期：２００９－０７－０３ 基金项目：华北电力大学青年教师基金资助项目（９３２２２７０１） 作者简介：周邢银（１９８０一），女，河ｊＥ邢台人，讲师，硕士，主 要从事液压技术方面的科研和教学工作。
图１３电流为１．０ Ａ时的试验与模型示功图对比
５结论
本文按ＱＣ／Ｔ ５４５—１９９９规范对磁流变减振器进行
了测试，通过改变电流得到减振器不同的示功图与速
度特性曲线，试验数据合理、可靠；又经过对减振器建
立的插值模型进行仿真并与试验数据对比，曲线吻合
度较高，说明本文所建的减振器模型完全可以应用于
磁流变减振器的仿真研究。 参考文献：
［１］Ｔｈｏｍａｓ Ｄ．Ｇｉｌｌｅｓｐｉｅ．赵六奇，车辆动力学基础［Ｍ］．金 达峰译．北京：清华大学出版社，２００６．
［２］ ＱＣ／Ｔ ５４５—１９９９，汽车筒式减振器台架试验方法［Ｓ］． ［３］ 杨礼康，潘双夏，王维锐，冯培恩．磁流变减振器滞环特 性试验及建模方法［Ｊ］．机械工程学报，２００６，４２（１１）： １３７—１４３． ［４］ Ｙｕ Ｓｈｅｎ．Ｖｅｈｉｃｌｅ ｓｕｓｐｅｎｓｉｏｎ ｖｉｂｒａｔｉｏｎ ｃｏｎｔｒｏｌ ｗｉｔｈ ｍａｇｎｅｔｏ ｒｈｅｏｌｏｇｉｃａｌ ｄａｍｐｅｒｓ［Ｄ］．Ｗａｔｅｒｌｏｏ，Ｏｎｔａｒｉｏ，Ｃａｎａｄａ：Ｕｎｉ— ｖｅｒｓｉｔｙ ｏｆ Ｗａｔｅｒｌｏｏ，２００５． ［５］ 周玉丰，吴龙．汽车悬架系统磁流变减振器的数学模型 及其试验研究［Ｊ］．汽车技术，２００６（４）：３１—３４． ［６］Ｓ．一Ｂ．Ｃｈｏｉ，Ｓ．一Ｋ．Ｌｅｅ．Ａ ｈｙｓｔｅｒｅｓｉｓ ｍｏｄｅｌ ｆｏｒ ｔｈｅ ｆｉｅｌｄ－ｄｅ—
ｐｅｎｄｅｎｔ ｄａｍｐｉｎｇ ｆｏｒｃｅ ｆｏｒ ａ ｍａｇｎｅｔｏ—ｒｈｅｏｌ０ｇｉｃａｌ ｄａｍｐｅｒ［Ｊ］． Ｊｏｕｒｎａｌ ｏｆ Ｓｏｕｎｄ ａｎｄ Ｖｉｂｒａｔｉｏｎ，２００１，２４５（２）：３７５—３８３． ［７］Ｓ Ｋ Ｌｅｅ．Ｈｙｓｔｅｒｅｓｉｓ ｍｏｄｅｌ ｏｆ ｄａｍｐｉｎｇ ｆｏｒｃｅｓ ｏｆ ＭＲ ｄａｍｐｅｒ
ｆｏｒ ａ ｐａｓｓｅｎｇｅｒ ｃａｒ［Ｄ］．Ｋｏｒｅａ：Ｉｎｈａ Ｕｎｉｖｅｒｓｉｔｙ，２０００．
２０１０年第１期 液压与气动 ２１
端有一平盘支撑在可调节段的十字支撑架上。液压提
升系统如图１所示。
图１铁塔液压提升系统
２液压系统回路分析
提升系统只需要保持单向同步，因此系统采用４
个单作用液压缸作为提升缸。选择其中一个液压缸为
主令缸，其余为从令缸 Ｊ。其液压提升回路如图２所
示，主令缸配有一个电磁换向阀２用以卸载，每个从令
缸配有两个电磁换向阀１、２用以补油和卸载。此外，
在每个活塞杆的顶部装有光电式传感器（图中未画
出），用以检测４个缸的位移情况。
１、２、５．电磁换向阀３．单向阀４．分流阀６．过滤器 ７．液压源８．蓄能器 图２液压系统原理图
系统的工作原理：当电机供电，液压油液经过分流
阀４向４个液压缸供油，以主令缸位移为参考，当４个
缸不同步且位移偏差达到给定极限时，哪个从令缸位
移小，其旁边的电磁换向阀１就通电，使其补油旁路导
通，增加该缸的供油量从而提高其提升速度；哪个液压
缸位移大，其旁边的电磁换向阀２便得电卸载，直到与
主令缸的位移偏差到达允许的极限范围内。当主令缸
活塞达到极限位置或达到既定高度时，停止运动，系统
卸载。此外，在每个液压缸旁都设置了截止阀，通过手 动调节可以实现对提升速度的控制。
３液压同步提升系统的ＰＬＣ控制
在检测液压缸是否同步的装置中，选用了光电式
传感器，它由激光发射器和激光接收器两部分组成。
在主令缸活塞杆上装有３个激光发射器，每个从令缸
活塞杆上各装有１个激光接收器。当控制系统启动
后，首先进行检测定位，此时，激光发射器电路启动，发
出一束激光，照射到激光接收器上，如果正好达到激光
接收器的初始位置，这表明定位已完成，否则需要调节
相应的激光接收器。激光接收器有一个特制的激光接
收装置，通过它可以判断液压缸是否同步，然后把信号
输入到ＰＬＣ中，经ＰＬＣ内部处理后驱动输出模块，来
控制液压泵和各个电磁铁运行，并通过现场的各种传
感器实现信号的采集来获得提升系统的实时运行状态
信息，并对出现的情况自动做出相应的处理。控制电
磁阀，达到调节同步的目的。
控制系统的一个标准单元原理如图３所示，整个
控制系统由４个相同的单元组成。图中 （ｔ）为系统
检测输入信号，％（ｔ）为液压缸位置信号。图中比较器
是此闭环系统的单片机控制器，通过传感器的输人信
号判断是否同步提升，然后控制电磁阀的通断，决定液
压缸是供油还是放油。这种误差校正是实时的，因此
可以保证误差在规定范围内。
图３液压控制系统单元框图 ４结论 本文提出的液压同步提升系统可以实现对高度可
调铁塔的自动提升。系统中每个液压缸的旁路都设置
了调节装置，同时在每个从令缸旁路上设置有截止阀
和电磁换向阀，对部分油液进行控制来实现同步。由
于采用普通的电磁换向阀，通径小，成本低。同时，通
过手动调节其开度的大小，可以实现提升速度的调节。
参考文献： ［１］何耀佳，刘晓东，林新生．一种新的原地提升铁塔的方法
［Ｊ］．广东电力，２００６，１９（１１）：６９—７２． ［２］ 李淮海，王璋奇，李恒遥，梁伟，安利强．适应基础均匀沉 降的高度可调铁塔结构设计及试验研究［Ｊ］．电网技术，
２０ｏ７，３１（１９）：８３—８６． ［３］行文凯．一种实用的液压顶升同步控制系统［Ｊ］．建筑机
械。２００６（７）：９１—９２．
一建《机电实务》思维导图
一建《机电实务》思维导图
黑色金属材料
非金属材料
绝热材料种类
非金属材料使用范围
电气材料
泵性能参数（98m 高建筑，消防水泵扬程 130m 以上） 通用工程设备
电气工程设备
专业工程设备
工程测量原理：水准测量（高差法、仪高法）；基准线测量原理
工程测量程序
平面控制测量（三角、导线、三边法）；高程控制测量（常用水准测量法）
测量竣工图的绘制
设备安装基准线和标高基准点测设；管线工程测量；长距离输电线路钢塔架（铁塔）基础施工的测量
测量仪器：水准仪、经纬仪、全站仪、激光测量仪器、GPS
多台起重机联合起吊计算载荷：Qj=k1 ×k2 ×Q( 动载系数 k1=1.1，不均衡载荷系数
k2=1.1 ～ 1.25)
吊索（2 个以上吊点，单点夹角≤ 60°);钢丝绳用作缆风绳时的安全系数；千斤顶使用要求
流动式起重机（基本参数、选用步骤）、桅杆起重机（稳定系统）
常用吊装方法：滑移法、吊车抬送法、旋转法、无锚点推吊法、集群液压千斤顶整体提升（滑移
吊装法、高空斜承索吊运法、万能杆件吊装法
起重吊装专项方案的编制、审批及论证
常用：手工焊、埋弧自动焊、二氧化碳气体保护焊
机械设备安装的一般程序
设备开箱检查、基础测量放线、垫铁设置、设备灌浆、零部件装配、工程验收等相关要求
影响设备安装精度的因素：设备基础、垫铁埋设、设备灌浆、地脚螺栓、测量误差、设备制造
与解体设备的装配、环境因素、操作误差
设备安装偏差方向的控制：补偿温度变化、受力、磨损引起的偏差 ; 设备安装精度偏差的相互补偿
油浸式电力变压器、高压电器及配电装置的施工程序
电气装置交接试验；电气装置通电检查及调整试验
电缆直埋敷设要求；电缆（本体）敷设要求；电缆敷设注意事项
母线相序排别：母线的相色（A 黄、B 绿、C 红）
焊接工艺评定：定义；目的；评定要求；评定规则；评定资料管理
焊前质量检验：人、机、料、法、环、检；无防护措施时应立即停止焊接的情况
铁塔安装施工方案汇总
铁塔安装施工方案
页脚内容1 一、 工程概述及特点
本工程为中广核博山岳阳山风电场集电线路工程，风场共计33台风机，单机容量1.5MW，接线方式采用1机1变的单元接线。风机出口电压经箱变升至35kV后，经35kV地埋电缆（YJV22-26/35-3×50）至电缆终端塔，与35kV架空线路“T”接。根据风机分布位置，本工程共建三回35kV架空线路，分别为A线、B线、C线，架设至风场升压站围墙外终端塔，改为三回地埋电缆（型号为YJV22-26/35-3×185）经升压站电缆沟接入升压站内35kV开关柜中。架空线路路径全长22.01km，其中双回路路径长度4.27km，单回路路径长度17.74km。YJV22-26/35-3×50电缆总长2.6km，
YJV22-26/35-3×185电缆总长1.0km。
本工程地埋电缆采用两种型号，各风机箱变与架空线路之间采用YJV22-26/35-3×50型交联聚乙烯绝缘电缆；升压站外终端塔与35kV开关柜之间及钻越高压电力线处采用YJV22-26/35-3×185型交联聚乙烯绝缘电缆。33台风机均是从相应箱变敷设电缆至架空线路电缆终端塔，与架空线路连接。本工程电缆采用直埋敷设方式，过路时采用穿管敷设。
二、编制依据
1、山东电力工程咨询院有限公司设计的施工图纸
2、相关厂家图纸 铁塔安装施工方案
页脚内容2 3、《电气装置安装工程质量检验及评定规程》DL/T 5161.1~5161.17-2002
4、《电气装置安装工程接地装置施工及验收规范》GB50169-2006
5、《交流电气装置的接地》 DL/T 621-1997
6、《电气装置安装工程 35kV及以下架空电力线路施工及验收规范》 GB 50173－1992
7、《电气装置安装工程电气设备交接试验标准》 GB 50150－2006
8、《电力建设安全工作规程第2部分：架空电力线路》 DL 5009.2－2004

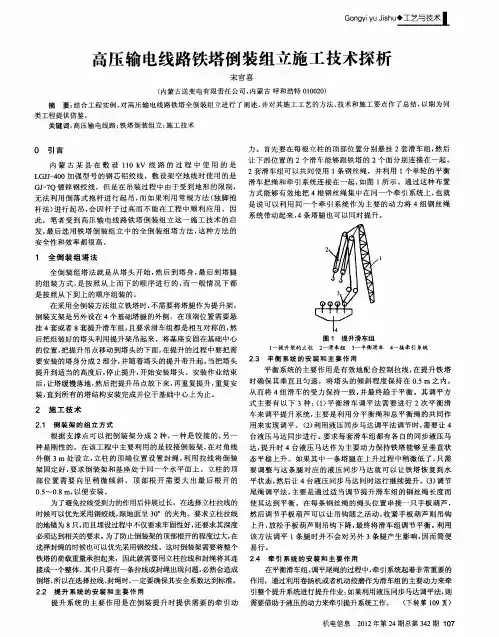

高压输电线路铁塔倒装组立施工技术探析
