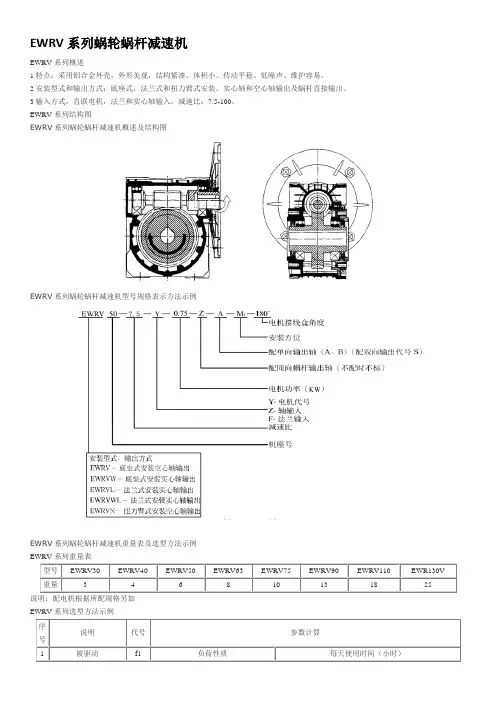

EWRV系列蜗轮蜗杆减速机

EWRV系列蜗轮蜗杆减速机

EWRV系列蜗轮蜗杆减速机

EWRV系列概述

1特点:采用铝合金外壳,外形美观,结构紧凑、体积小、传动平稳、低噪声、维护容易。

2安装型式和输出方式:底座式,法兰式和扭力臂式安装,实心轴和空心轴输出及蜗杆直接输出。

3输入方式,直联电机,法兰和实心轴输入,减速比:7.5-100。

EWRV系列结构图

EWRV系列蜗轮蜗杆减速机概述及结构图

EWRV系列蜗轮蜗杆减速机型号规格表示方法示例

EWRV系列蜗轮蜗杆减速机重量表及选型方法示例

EWRV系列重量表

型号 EWRV30 EWRV40 EWRV50 EWRV63 EWRV75 EWRV90 EWRV110 EWR130V

重量 3 4 6 8 10 13 18

25

说明:配电机根据所配规格另加

EWRV系列选型方法示例

序号 说明 代号 参数计算

1 被驱动 f1 负荷性质 每天使用时间(小时) 设备系数 ≤2 2~10 10~24

均匀负载

1.00(1.00) 1.00(1.25) 1.25(1.50)

一般冲击 1.00(1.25) 1.25(1.50) 1.50(1.75)

强烈冲击 1.25(1.50) 1.50(1.75) 1.75(2.00)

注:当每小时起动,停止次数在10次以上,请使用括号内数值。

2 环境温度

系数 ft 负荷性质 环境温度(℃)

20 25 30 35 40 45 50

均匀负载 1.00 1.00 1.00 1.03 1.06 1.12 1.20

一般冲击 1.00 1.01 1.02 1.06 1.12 1.16 1.30

强烈冲击 1.00 1.02 1.04 1.10 1.17 1.20 1.40

注:环境温度—10-40℃,均匀和一般冲击,整机使用率≤90%,每天工作≤8小时,

输入转速1500以下,若超过此范围,EWRV110以上蜗轮箱应在蜗杆轴端加风扇。

3 许用输入转速 n1 ≤1500

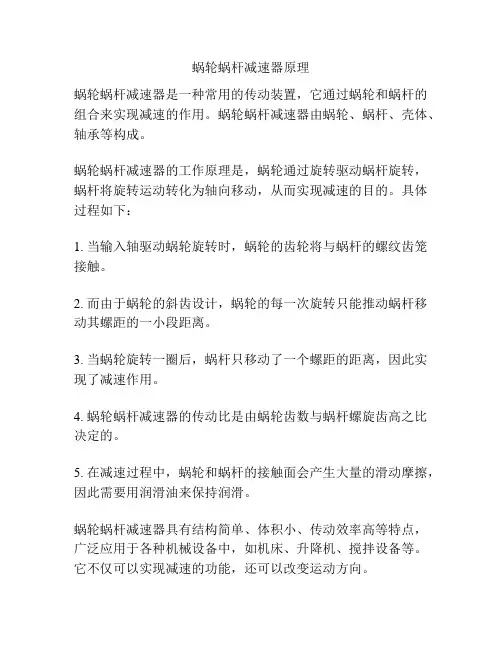

蜗轮蜗杆减速器原理

蜗轮蜗杆减速器原理

蜗轮蜗杆减速器原理

蜗轮蜗杆减速器是一种常用的传动装置,它通过蜗轮和蜗杆的组合来实现减速的作用。蜗轮蜗杆减速器由蜗轮、蜗杆、壳体、轴承等构成。

蜗轮蜗杆减速器的工作原理是,蜗轮通过旋转驱动蜗杆旋转,蜗杆将旋转运动转化为轴向移动,从而实现减速的目的。具体过程如下:

1. 当输入轴驱动蜗轮旋转时,蜗轮的齿轮将与蜗杆的螺纹齿笼接触。

2. 而由于蜗轮的斜齿设计,蜗轮的每一次旋转只能推动蜗杆移动其螺距的一小段距离。

3. 当蜗轮旋转一圈后,蜗杆只移动了一个螺距的距离,因此实现了减速作用。

4. 蜗轮蜗杆减速器的传动比是由蜗轮齿数与蜗杆螺旋齿高之比决定的。

5. 在减速过程中,蜗轮和蜗杆的接触面会产生大量的滑动摩擦,因此需要用润滑油来保持润滑。

蜗轮蜗杆减速器具有结构简单、体积小、传动效率高等特点,广泛应用于各种机械设备中,如机床、升降机、搅拌设备等。它不仅可以实现减速的功能,还可以改变运动方向。

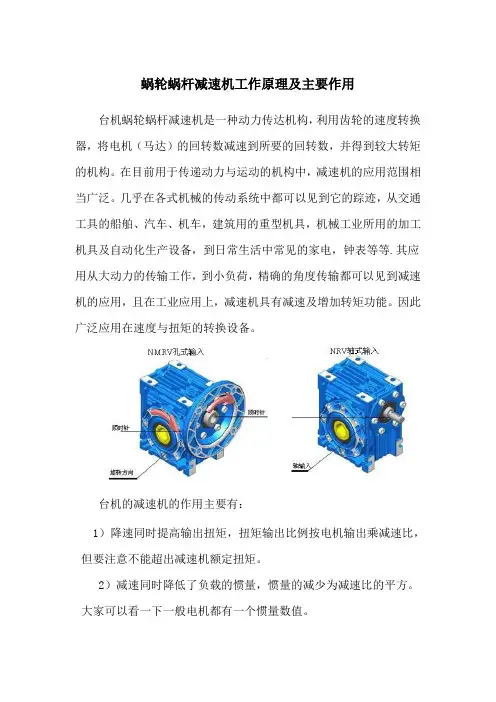

蜗轮蜗杆减速机工作原理及主要作用

蜗轮蜗杆减速机工作原理及主要作用

蜗轮蜗杆减速机工作原理及主要作用

台机蜗轮蜗杆减速机是一种动力传达机构,利用齿轮的速度转换器,将电机(马达)的回转数减速到所要的回转数,并得到较大转矩的机构。在目前用于传递动力与运动的机构中,减速机的应用范围相当广泛。几乎在各式机械的传动系统中都可以见到它的踪迹,从交通工具的船舶、汽车、机车,建筑用的重型机具,机械工业所用的加工机具及自动化生产设备,到日常生活中常见的家电,钟表等等.其应用从大动力的传输工作,到小负荷,精确的角度传输都可以见到减速机的应用,且在工业应用上,减速机具有减速及增加转矩功能。因此广泛应用在速度与扭矩的转换设备。

台机的减速机的作用主要有:

1)降速同时提高输出扭矩,扭矩输出比例按电机输出乘减速比,但要注意不能超出减速机额定扭矩。

2)减速同时降低了负载的惯量,惯量的减少为减速比的平方。大家可以看一下一般电机都有一个惯量数值。 另外台机厂家介绍下蜗轮蜗杆常见故障:

(1)减速机发热和漏油,

(2)蜗轮磨损,

(3)传动小斜齿轮磨损,

(4)轴承(蜗杆处)损坏。

1、减速机发热和漏油。蜗轮减速机为了提高效率,一般均采用有色金属做蜗轮,蜗杆则采用较硬的钢材,由于它是滑动摩擦传动,在运行过程中,就会产生较高的热量,使减速机各零件和密封之间热膨胀产生差异,从而在各配合面产生间隙,而油液由于温度的升高变稀,容易造成泄漏。主要原因有四点,一是材质的搭配是否合理,二是啮合磨擦面的表面质量,三是润滑油的选择,添加量是否正确,四是装配质量和使用环境。

2、蜗轮磨损。蜗轮一般采用锡青铜,配对的蜗杆材料一般用45钢淬硬至HRC45一55,还常用40C:淬硬HRC50一55,经蜗杆磨床磨削至粗糙度RaO. 8 fcm,减速机正常运行时,蜗杆就象一把淬硬的“锉刀”,不停地锉削蜗轮,使蜗轮产生磨损。一般来说,这种磨损很慢,像台机减速机可以使用10年以上。如果磨损速度较快,就要考虑减速机的选型是否正确,是否有超负荷运行,蜗轮蜗杆的材质,装配质量或使用环境等原因。

一级蜗轮蜗杆减速器分析计算

一级蜗轮蜗杆减速器分析计算

江苏食品职业技术学院毕业设计(论文)

1 1 引 言

蜗轮蜗杆减速器的计算机辅助机械设计,计算机辅助设计及辅助制造(CAD/CAM)技术是当今设计以及制造领域广泛采用的先进技术,通过本课题的研究,将进一步深入地对这一技术进行深入地了解和学习。本文主要介绍一级蜗轮蜗杆减速器的设计过程及其相关零、部件的CAD图形。计算机辅助设计(CAD),计算机辅助设计及辅助制造(CAD/CAM)技术是当今设计以及制造领域广泛采用的先进技术,能清楚、形象的表达减速器的外形特点。

2 设计方案的拟订

2.1 箱体

(1) 蜗轮蜗杆箱体内壁线的确定; (2) 轴承孔尺寸的确定;

(3) 箱体的结构设计;

a.箱体壁厚及其结构尺寸的确定 b. 轴承旁连接螺栓凸台结构尺寸的确定

c.确定箱盖顶部外表面轮廓 d. 外表面轮廓确定箱座高度和油面

e. 输油沟的结构确定 f. 箱盖、箱座凸缘及连接螺栓的布置

2.2 轴系部件

(1) 蜗轮蜗杆减速器轴的结构设计

a. 轴的径向尺寸的确定 b. 轴的轴向尺寸的确定

(2) 轴系零件强度校核

a. 轴的强度校核 b. 滚动轴承寿命的校核计算

2.3 减速器附件

a.窥视孔和视孔盖 b. 通气器 c. 轴承盖 d. 定位销

e. 油面指示装置 f. 油塞 g. 起盖螺钉 h. 起吊装置

3 减速器的总体设计

3.1 传动装置的总体设计

3.1.1 拟订传动方案

本传动装置用于带式运输机,工作参数:运输带工作拉力F=5KN,工作速度=1.6m/s,滚筒直径D=500mm,传动效率η=0.96,(包括滚筒与轴承的效率损失)两班制,连续单向江苏食品职业技术学院毕业设计(论文)

2 运转,载荷较平稳;使用寿命8年。环境最高温度80℃。本设计拟采用蜗轮蜗杆减速器,传动简图如下图所示。

一级蜗轮蜗杆减速器--机械设计课程设计

一级蜗轮蜗杆减速器--机械设计课程设计

欢迎阅读本文档,希望本文档能对您有所帮助!

欢迎阅读本文档,希望本文档能对您有所帮助! 一、课程设计任务书

题目:设计某带式传输机中的蜗杆减速器

工作条件:工作时不逆转,载荷有轻微冲击;工作年限为10年,二班制。

已知条件:滚筒圆周力F=4400N;带速V=0.75m/s;滚筒直径D=450mm。

欢迎阅读本文档,希望本文档能对您有所帮助!

欢迎阅读本文档,希望本文档能对您有所帮助! 二、传动方案的拟定与分析

由于本课程设计传动方案已给:要求设计单级蜗杆下置式减速器。它与蜗杆上置式减速器相比具有搅油损失小,润滑条件好等优点,适用于传动V≤4-5 m/s,这正符合本课题的要求。

欢迎阅读本文档,希望本文档能对您有所帮助!

欢迎阅读本文档,希望本文档能对您有所帮助! 三、电动机的选择

1、电动机类型的选择

按工作要求和条件,选择全封闭自散冷式笼型三相异步电动机,电压380V,型号选择Y系列三相异步电动机。

2、电动机功率选择

1)传动装置的总效率:

23总蜗杆联轴器轴承滚筒

230.990.990.720.960.657

2)电机所需的功率:

23001.24.38100010000.657FVPKW电机总

3、确定电动机转速

计算滚筒工作转速:

6010006010001.263.69/min360VrD滚筒

按《机械设计》教材推荐的传动比合理范围,取一级蜗杆减速器传动比范围580i减速器,则总传动比合理范围为I总=5~80。故电动机转速的可选范围为:

(5~80)63.69318.45~5095.2/minninr总电动机滚筒。符合这一范围的同步转速有750、1000、1500和3000r/min。

机械设计课程设计一级蜗轮蜗杆减速器设计(全套图纸)

机械设计课程设计一级蜗轮蜗杆减速器设计(全套图纸)

机械设计课程设计

设 计 说 明 书

题 目

计 者

指导教师

班 级

提交日期

全套CAD图纸加153893706

目 录

一、设计任务 ……………………………………………………………… 1

1、工作条件…………………………………………………………………1

2、 原始数据……………………………………………………………… 1

3、传动方案 …………………………………………………………… 1

二、总体设计 …………………………………………………………… 2

1、传动方案 …………………………………………………………… 2

2、选择电机 …………………………………………………… 4

3、确定传动装置的总传动比和分配传动比 ………………………… 5

4、减速器各轴转速、功率、转距的计算 …………………………… 6

5、蜗轮蜗杆传动的设计 ………………………………………… 7

6、轴的结构设计 ……………………………………………………… 12

7、轴的校核 ……………………………………………………… 16

8、平键联接计算………………………………………………………… 19

9、滚动轴承校核 ………………………………………………… 20

10、润滑设计 ………………………………………………………… 21

单级蜗轮蜗杆减速器装配图

单级蜗轮蜗杆减速器装配图

单级蜗轮蜗杆减速器装配图

一、引言

本文档旨在提供单级蜗轮蜗杆减速器的装配图,并详细介绍装配过程中的步骤和注意事项,以供参考使用。

二、装配图介绍

1、主要元件

a) 蜗轮轴:用于传递动力的轴;

b) 蜗杆:用于转动蜗轮的杆状零件;

c) 减速器壳体:用于固定和保护蜗轮蜗杆减速器的外壳;

d) 输入轴:将动力输入到减速器中的轴;

e) 输出轴:从减速器中输出动力的轴;

f) 轴承:支撑轴的零件;

g) 油封:用于封闭减速器内的润滑油的零件。

2、装配步骤

此处展示单级蜗轮蜗杆减速器的装配步骤,如下所示: a) 第一步:将减速器壳体分成上下两部分,清洁减速器内部;

b) 第二步:安装蜗轮轴并连接输入轴;

c) 第三步:安装蜗杆和轴承,并进行润滑;

d) 第四步:安装输出轴并连接蜗杆;

e) 第五步:封闭减速器壳体,并安装油封;

f) 第六步:进行装配的最终检查,并确认装配质量。

3、注意事项

装配单级蜗轮蜗杆减速器时,需要特别注意以下事项:

a) 确保清洁减速器内部,避免灰尘和杂质进入;

b) 使用适当的工具和方法进行装配,避免损坏关键部件;

c) 使用适当的润滑剂,并定期检查和更换;

d) 装配完成后进行最终检查,确保各部件安装正确,并进行功能测试。

4、附件

本文档涉及以下附件:

a) 单级蜗轮蜗杆减速器装配图:[附件名称] 5、法律名词及注释

a) 蜗轮:一种齿轮,其齿面呈螺旋状,与蜗杆配合使用,可实现减速和增力的效果。

b) 蜗杆:一种杆状零件,与蜗轮配合使用,可将旋转运动转化为线性运动。

c) 减速器:一种机械装置,用于减少输入轴的旋转速度,并增加扭矩输出。

d) 轴承:一种能够支撑轴的零件,减少运动时的摩擦和磨损。

蜗轮蜗杆减速器课程设计(含图纸)

I 蜗轮蜗杆减速器设计

摘 要

通过对减速器的简单了解,开始学习设计齿轮减速器,尝试设计增强感性认知和对社会的适应能力,及进一步巩固已学过的理论知识,提高综合运用所学知识发现问题、解决问题,以求把理论和实践结合一起,为以后的工作和更好的学习积累经验。

学习如何进行机械设计,了解机械传动装置的原理及参数搭配。学习运用多种工具,比如CAD等,直观的呈现在平面图上。通过对圆柱齿轮减速器的设计,对齿轮减速器有个简单的了解与认知。齿轮减速器是机械传动装置中不可缺少的一部分。机械传动装置在不断的使用过程中,会不同程度的磨损,因此要经常对机械予以维护和保养,延长其使用寿命,高效化的运行,提高生产的效率,降低生产的成本,获得最大的使用效率。

关键词:机械传动装置、齿轮减速器、设计原理与参数配置

II

In this paper

Through the simple understanding of the speed reducer, started learning design of gear reducer, attempt to design enhance the perceptual cognition and ability to adapt to society, and further consolidate the learned theory knowledge, to improve the integrated use of knowledge discovery and solve problems, in order to combine theory and practice together, for the later work and better learning experience.

Learn how to do mechanical design, to understand the principle of mechanical transmission device and parameter collocation. Study using a variety of tools, such as CAD, intuitive present on the floor plan. Through the design

蜗轮蜗杆减速机原理

蜗轮蜗杆减速机原理

蜗轮蜗杆减速机原理简介

蜗轮蜗杆减速机是一种广泛应用于机械传动中的减速机。其结构简单,传动比较稳定,它适用于所有的输送机、切割机、机床等机械的减速传动。

蜗轮蜗杆减速机的结构及其原理:蜗轮蜗杆减速机的结构包括蜗轮、蜗杆、轴承、油封、轴等部件。其中,蜗轮是圆锥面上的小圆,蜗杆则是蜗轮对应的圆锥面,两者之间的移动使得减速器实现传动的作用。

在传动时,蜗杆的旋转会带动蜗轮的回转,同时蜗轮也会转动外部的机械部件。这个过程中,由于蜗杆和蜗轮的摩擦接触,摩擦损失较大,所以传动效率相对较低,不过,由于蜗轮蜗杆的结构比较稳定可靠,其实际使用寿命较长。

此外,蜗轮蜗杆减速器还具有方向性,使得它的反向输出相对较困难,因此应用时需注意。

总之,蜗轮蜗杆减速机是一种在现代机械传动系统中广泛使用的减速器,其原理比较简单,使用寿命长,比较可靠,可被广泛应用于所有的输送机、切割机、机床等机械的减速传动。

(改进)蜗轮蜗杆自锁性

蜗轮减速机特点与自锁功能的应用

实际上蜗轮减速机就是蜗轮蜗杆减速器,因为蜗轮与蜗杆在减速器的应用当中都是成对出现的。减速器中有一个蜗杆就一定会有一个蜗轮,因此蜗轮减速器只是人们对蜗轮蜗杆减速器的一种口语化叫法。但通常大家更喜欢把蜗轮蜗杆减速器称为蜗轮蜗杆减速机。或者说蜗轮蜗杆减速机是更通

用的一种叫法。下面你可以点击查看.

简单介绍一下蜗轮及蜗杆机构的特点

可以得到很大的传动比,比交错轴斜齿轮机构紧凑,两轮啮合齿面间为线接触,其承载能力大大高于交错轴斜齿轮机构

蜗杆传动相当于螺旋传动,为多齿啮合传动,故传动平稳、噪音很小

具有自锁性。当蜗杆的导程角小于啮合轮齿间的当量摩擦角时,机构具有自锁性,可实现反向自锁,即只能由蜗杆带动蜗轮,而不能由蜗轮带动蜗杆。如在其重机械中使用的自锁蜗杆机构,其反向自锁性可起安全保护作用

传动效率较低,磨损较严重。蜗轮蜗杆啮合传动时,啮合轮齿间的相对滑动速度大,故摩擦损耗大、效率低。另一方面,相对滑动速度大使齿面磨损严重、发热严重,为了散热和减小磨损,常采用价格较为昂贵的减摩性与抗磨性较好的材料及良好的润滑装置,因而成本较高

蜗杆轴向力较大

蜗轮蜗杆减速机自锁功能的应用

在减速机的传动方式中,蜗轮传动具备其他齿轮传动所没有特性,即蜗杆可以轻易转动蜗轮,但蜗轮无法转动蜗杆。这是因为蜗轮蜗杆的结构和传动是通过摩擦实现的造成的。

蜗轮蜗杆传动方式具有的自锁止功能在机械应用很有用处,比如卷扬机,输送设备等等。然而也是因为蜗轮蜗杆的摩擦传动方式,也造成了蜗轮蜗杆的传动效率相对齿轮传动要低很多。

备注:不过要注意的一点是,不是所有的蜗轮减速机都具有很好的自锁功能,蜗轮的自锁功能要达到一定的速比才能实现。这和导程角有关,即小速比的蜗轮蜗杆自锁功能就不那么理想。

一、用途

蜗轮蜗杆机构常用来传递两交错轴之间的运动和动力。蜗轮与蜗杆在其中间平面内相当于齿轮与齿条,蜗杆又与螺杆形状相似。
