ATI六维力传感器使用须知(中文版)
六维力传感器使用须知 TOP TIP: 六维力传感器天生娇贵，使用前务必仔细学习其使用方法和操作须知，使用时请小心小心再小心。 使用前应先确定所需测量力的范围，以便选取合适的传感器，如果不能确定范围，应先选择量程尽可能大的传感器来确定范围，然后再行选取适合的传感器。 使用时一定在程序中加入过载保护，否则飞车的后果会让你追悔莫及。
1 硬件部分 1.1 传感器 传感器部分如下图所示： 注意事项： 1.注意两个端面，一面是固定端，一面是工具安装端，不可混淆 2.设计传感器连接组件时注意留出走线的凹槽 3.安装时严格选用正确型号的螺栓，尤其注意螺栓长度，安装时螺栓不要上太紧（相关尺寸参数每个传感器都有对应的文档可以查到） 4.这一部分是整个系统中最为娇贵的，所以对其一定各种操作都要足够温柔，使用完毕一定装进附有隔振海绵的收纳盒中。
1.2 接口供电盒（Interface Power Supply Box） 注意事项： 1.目前中心的传感器有两种供电盒一种需要外界电源，一种是不需要外接电源的。区别就在于有没有电源接口，有的话需外接电源才能正常工作。 2.红圈标出的接口有个凹槽，与其对应的接头有个突起，两者位置对应才能正确安装。
1.3 连接示意图 目前我们中心所用力传感器系统可以分成两类： 1. USB型 1) USB型的力传感器系统包括以下组件： 2) TW Transducer 即传感器 3) Interface power supply (IFPS) 接口供电盒 4) Data Acquisition (DAQ) Device or Data Acquisition (DAQ) card 数据采集设备或数据采集卡 5) DAQ Software, running on a laptop or desktop 数据采集软件 6) Supporting power supplies for IFPS or DAQ device 电源 7) Cable from IFPS to DAQ Device or DAQ card 连接线 8) USB cable from USB DAQ device to PC USB线 其连接如下图所示: 3
2. PCI型 1) PCI型的力传感器系统包括以下组件： 2) TIF Transducer TIF：型传感器 3) Power supply (PS)：电源 4) Data Acquisition (DAQ) Device or Data Acquisition (DAQ) card：数据采集设备或数据采集 5) DAQ Software, running on a laptop or desktop：数据采集软件 6) Supporting power supplies for PS or DAQ device：电源 7) Transducer cable：传感器传输线 8) DAQ Cable from PS to DAQ Device or DAQ card：数据采集线 其连接示意图如下： 注意事项： 1. 其中有个68pin接头须连接至主机上的数据采集卡如下图： 这个68pin接头是个扁长的梯形接头要与数据采集卡上的提醒接头方向一致才能插上。 2. 有固定螺纹的接头都应该拧紧接头以确保各个硬件之间的连接紧固，否则可能因接触不良而导致测量数据不准确。 2 软件部分 软件部分主要涉及到两款常用软件: 1. ati公司提供的一款基于.net编写的传感器使用的Demo程序，内置了传感器使用中需要的各种功能。 2. NI公司提供的一款应将设备管理以及数据采集程序。其功能强大，类似于windows的设备管理器。可以对设备进行重命名，调试，查看设备接口，校准，自检，测试等等。
2.1 ATIDAQFT 第一次打开ATIDAQFT会提示我们选择.cal文件，以后打开时默认自动读取上次使用的.cal文件，如果更换了传感器应注意更换对应的.cal文件，可以通过File->Load Calibration选项实现。 软件界面模块介绍： 1. 数据显示区 用于显示力数据或电压数据，绿色为负值，蓝色为正值。 每个方向的力的量程与单位都取决与.cal文件。可以看到目前Fx，Fy，Fz的量程分别为25N，25N，35N
2. 空间中力的姿态展示区 将各个方向的力合力和合力矩根据大小以不同长度不同姿态不同颜色的线段在笛卡尔坐标系中显示出来，可以鼠标左键拖动，从各个方向来观察。 3. 数据类型选择区 选择显示不同的数据类型，分别是测量电压值和求解过的力或力矩值 4. 几个功能按键 ,用于设定数据有偏或无偏，由于传感器附带设备等原因使得无偏数据有一定的初始值，那么就需要对其进行补偿设置有偏数据就可使各个方向数据归零，但请注意设置有偏时应确保此时设备稳定无力或力矩变化。 用于将数据输出于.log文件，用于选择输出数据是否加单位。 用于选取输出文件。 用于输出提示信息。
2.2 NI MAX 如果要用官方的ATI自己开发力传感器的程序，这个软件是必须安装的，内置有相关的驱动程序。否则程序编译或启动时会报错。 软件界面： 一般我们会用到的功能，设备和借口中会列出所有的NI设备，对于我们中心的传感器而言无非是NI USB-xxxx“FT”或NI PCI-xxxx“FT”。
点开一个设备会看到下面的界面： 面板中显示当前设备的状态，设置中可以修改设备名称，注意非必要不可的情况下不要修改设备名称，否则在ATIDAQFT或者自己编写的程序中会发生找不到设备的情况。 可以帮助我们进行简单的检查和校准。
最重要的是，它可以帮助我们对传感器的各个通道进行简单的测试。 一般只需要进行前六个通道的测试（0-5），前六个通道一般对应于六维力。 选中一个通道点击开始，然后轻轻施加力就能看到对应的波形图，波形图可以跟随施加的力绘出较为非随机性的曲线，一般可以确定通道正常。如下图： 如果看到的波形图程水平直线或者杂乱无章的随机噪声，则极有可能该通道损坏。
附录 附录一: 中心传感器型号列表及量程范围和分辨率 中心目前有以下三种型号的传感器： 注意事项： 1.所有的传感器在使用时任何一个维度的力或力矩超过量程都可能影响其他维度的测量结果，请务必保证六维力和力矩都在量程以内。 2.这里只是列出几种型号的传感器都有哪些量程以便大家选用，具体的量程范围和分辨率一定参考每个传感器对应的文档来确定。 3.每个传感器都有对应于自身的.cal文件，内置从电压信号到力和力矩信号的换算信息，以及量程信息等。借传感器时一定记得索要对应的.cal文件。.cal文件不可混用，否则测得的数据毫无参考价值。 Nano43： Mini40: Nano17:
附录二: 相关术语 Calibration File：每一个力传感器都有自己对应的.cal文件，其内部存储着力传感器的标定信息，用于将电压信号转换为力信号。 DAQ：Data AcQuisition device. 数据采集设备 CTL: 使用F/T采集设备的传感器系统 FS：Full-Scale 满量程 F/T：Force and Torque 力和扭矩 IFPS：InterFace/Power Supply box 供电盒 MAP：Mounting Adapter Plate 安装适配板 用于连接固定面或机械臂 TAP：Tool Adapter Plate 工具适配端 用于连接被测负载的工具 Maximum Single-Axis Overload： 最大单轴负载 Resolution：分辨率 Saturation：负载或信号超出传感器的感知范围的情况 TW：小型传感器，不包含完整的电路来处理信号 TIF：大型传感器，包含了内部的完整的电路来处理信号 SENSING RANGES：感知范围 附录三: 传感器CAD图纸 传感器CAD图纸.zip见附件

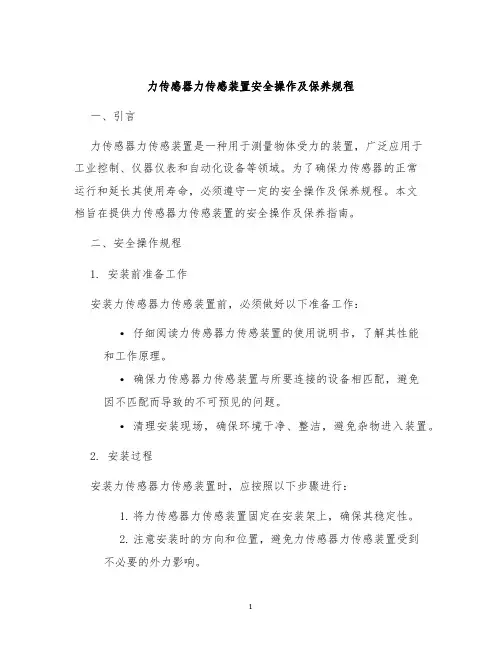

力传感器力传感装置安全操作及保养规程
1 力传感器力传感装置安全操作及保养规程
一、引言
力传感器力传感装置是一种用于测量物体受力的装置，广泛应用于工业控制、仪器仪表和自动化设备等领域。为了确保力传感器的正常运行和延长其使用寿命，必须遵守一定的安全操作及保养规程。本文档旨在提供力传感器力传感装置的安全操作及保养指南。
二、安全操作规程
1. 安装前准备工作
安装力传感器力传感装置前，必须做好以下准备工作：
• 仔细阅读力传感器力传感装置的使用说明书，了解其性能和工作原理。
• 确保力传感器力传感装置与所要连接的设备相匹配，避免因不匹配而导致的不可预见的问题。
• 清理安装现场，确保环境干净、整洁，避免杂物进入装置。
2. 安装过程
安装力传感器力传感装置时，应按照以下步骤进行：
1. 将力传感器力传感装置固定在安装架上，确保其稳定性。
2. 注意安装时的方向和位置，避免力传感器力传感装置受到不必要的外力影响。 2 3. 采用适当的紧固方式，确保力传感器力传感装置与安装架牢固连接。
3. 操作使用规程
在使用力传感器力传感装置时，应遵守以下规程：
• 避免超过力传感器力传感装置额定负荷范围，防止装置受到过大的力量而损坏。
• 避免超过力传感器力传感装置的额定工作温度范围，防止温度过高或过低对装置的正常运行造成影响。
• 不可随意改变力传感器力传感装置的连接线路，以免引起误差或故障。
• 定期检查力传感器力传感装置的运行状态和连接线路，如发现异常情况及时处理。
• 注意力传感器力传感装置的防水防尘要求，在潮湿或有粉尘的环境下应加以防护。
4. 维护保养规程
为了保证力传感器力传感装置的正常运行，应按照以下规程进行维护保养：
• 定期清洁力传感器力传感装置的外壳，避免灰尘、油污等物质附着，影响散热和正常工作。
• 使用软布或者细毛刷轻轻擦拭力传感器力传感装置的表面，避免使用含有酸碱物质的清洁剂。 3 • 避免力传感器力传感装置受到强烈的震动或冲击，以免影响其精度和性能。
测力传感器使用方法说明书
测力传感器使用方法说明书
引言：
测力传感器是一种用于测量物体受力大小的设备，广泛应用于工业生产、科学研究等领域。本文将详细介绍测力传感器的使用方法，以便用户正确、安全地操作传感器并获得准确的测力数据。
一、测力传感器的结构和工作原理
测力传感器主要由弹性元件、变压器、信号调理电路等组成。弹性元件负责感受外力并产生位移，变压器将位移转换为电信号，信号调理电路将电信号转化为可读取的数据。该结构使得测力传感器在测量物体受力时具有高精度和可靠性。
二、应用前准备
1. 检查传感器外观是否完好无损，如果有损坏请停止使用并寻求维修服务。
2. 确保传感器与测力仪表或数据采集系统连接稳固可靠。
3. 预热传感器，通常需要在稳定的环境温度下预热一段时间，以确保测量结果的准确性。
三、使用步骤
1. 安装传感器：
a. 将传感器的底座与测量平台或物体连接，确保稳定性。 b. 调整传感器的位置和角度，使其与受力物体保持平行，并避免因偏斜产生误差。
c. 确保传感器与连接线路牢固连接，避免因松动导致数据失真。
2. 参数设置：
a. 将仪表或数据采集系统调至测力传感器所支持的工作范围。
b. 根据实际需求设置测量单位及数据采样率等参数。
3. 校准传感器：
a. 将已知重量物体放置在传感器上，并记录测得的数值。
b. 比较测力传感器给出的数值与已知重量物体的实际重量，进行调整直至准确一致。
4. 进行测力：
a. 将目标物体放置在已安装好的传感器上。
b. 通过仪表或数据采集系统读取传感器给出的测力数值。
c. 根据实际需求进行数据记录或进一步分析。
5. 数据处理：
a. 在完成测力过程后，及时断开传感器与仪表或数据采集系统的连接。 b. 根据需求对测得的数据进行转换、分析或存储，并进行必要的质量控制。
四、注意事项
1. 避免超载：在使用测力传感器时，应确保所测得的力不超过传感器的额定力量程，以免对传感器造成损坏。
DynPick产品说明书
产品说明书
静电容量型6维力觉传感器 WEF-6A系列
丹因碧克机器人科技（上海）有限公司
■ 介绍
本说明书是六维力觉传感器（WEF-6A系列）的产品介绍说明书。 本说明书描述了WEF-6A系列力觉传感器的注意事项，包括使用规范以及使用不当会产生的问题和事故。因此，请务必确保在使用产品前仔细阅读本说明书。
■ 重要注意事项
1. 本说明书所述内容均为出版前编写，如有更改，恕不另行通知。 2. 本说明书使用十进制和十六进制两种不同表达方式，除非另有他意，否则所有数值均用十进制来表达。 3. 本产品为精密仪器，请谨遵本说明书规范的要求使用。特别需要注意的是，在使用时若负载大于产品的额定负荷可能会导致产品的故障，所以使用此产品时要确保所有6个维度方向的负载（包括直线方向3轴和力矩方向3轴）时刻都是在额定负载范围内。 4. 本产品外观上可能有色差或瑕疵，但不会影响产品的性能。 5. 若需要在放射性环境、无尘室、具有强磁场或特殊（喷洒油类或其他化学物质）环境下使用本产品时，请事先与我司销售代表联系。 6. 本产品仅在正确安装本产品前提下保证符合IP65防护等级，所以请仔细阅读本说明书所述安装方法，并正确安装本产品。 7. 本产品的设计和制造并非适用于集成系统中需要高安全性和可靠性的安全装置，如核设备、航空、铁路、医疗装置。如将本产品集成到这种设施和控制系统中造成严重影响或伤害生命、健康或财产，我司不负任何责任。 8. 因地震、雪、风、洪水、火灾等自然灾害造成的损失，以及第三方行为、其他事故、故意或过失、客户操作不当或在其他异常情况下使用的，超出本公司责任范围，本公司不负任何责任。 9. 对于因无法使用本产品而造成的任何附带损害(如运营利润损失、运营中断)，我司概不负责。 10. 如因使用不符合“使用说明书”中的说明而造成任何损坏，我司概不负责。 11. .对于因与本公司未参与的设备或软件组合而导致的故障造成的任何损坏，本公司概不负责。 12. 在境外出口本产品时，应遵守《外汇和外贸法》等出口相关法律，采取必要的程序。如果需要其他地方的证书，请与我司销售代表联系。 13. 保修期为产品出厂日期起半年。保修期过后的所有维修收取相应的费用。同时即使在保修期内，“因处理超出规格而导致的故障”、“因用户疏忽而导致的故障”和“产品的拆卸”也不包括在保修范围内。 14. 我司销售的静电容量式力传感器产品名称DynPick是WACOH-TECH有限公司的注册商标。 15. 本说明书的版权归WACOH -TECH公司所有。

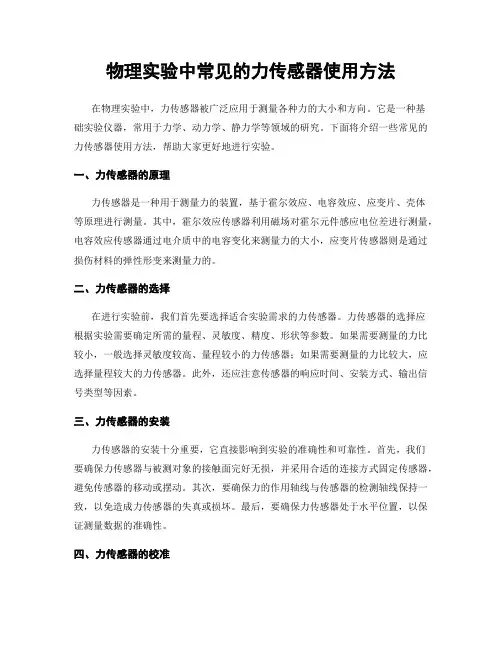

物理实验中常见的力传感器使用方法
物理实验中常见的力传感器使用方法
在物理实验中，力传感器被广泛应用于测量各种力的大小和方向。它是一种基础实验仪器，常用于力学、动力学、静力学等领域的研究。下面将介绍一些常见的力传感器使用方法，帮助大家更好地进行实验。
一、力传感器的原理
力传感器是一种用于测量力的装置，基于霍尔效应、电容效应、应变片、壳体等原理进行测量。其中，霍尔效应传感器利用磁场对霍尔元件感应电位差进行测量，电容效应传感器通过电介质中的电容变化来测量力的大小，应变片传感器则是通过损伤材料的弹性形变来测量力的。
二、力传感器的选择
在进行实验前，我们首先要选择适合实验需求的力传感器。力传感器的选择应根据实验需要确定所需的量程、灵敏度、精度、形状等参数。如果需要测量的力比较小，一般选择灵敏度较高、量程较小的力传感器；如果需要测量的力比较大，应选择量程较大的力传感器。此外，还应注意传感器的响应时间、安装方式、输出信号类型等因素。
三、力传感器的安装
力传感器的安装十分重要，它直接影响到实验的准确性和可靠性。首先，我们要确保力传感器与被测对象的接触面完好无损，并采用合适的连接方式固定传感器，避免传感器的移动或摆动。其次，要确保力的作用轴线与传感器的检测轴线保持一致，以免造成力传感器的失真或损坏。最后，要确保力传感器处于水平位置，以保证测量数据的准确性。
四、力传感器的校准 为了保证实验数据的准确性，我们需要对力传感器进行校准。校准的目的是建立传感器输出信号与实际力值之间的对应关系。校准可以通过设定标准质量与力传感器的组合进行，根据所施加的标准质量所得到的传感器输出信号，建立校准曲线。校准后的力传感器可以更准确地测量力的大小和方向。
五、力传感器的使用注意事项
在使用力传感器进行实验时，我们还需要注意以下几点。首先，力传感器应避免受到冲击、振动或过载等不良条件的影响，以免损坏传感器。其次，在连接和操作传感器时要遵循相关安全规定，确保实验的安全进行。最后，使用过程中要定期检查力传感器的性能并进行维护，如检查传感器的灵敏度、响应时间、信噪比等参数，清洁传感器的接触面等。
一种机器人六维力传感器的使用方法
一种机器人六维力传感器的使用方法
摘要：针对工业机器人对于外界作业环境接触力感知的需求，本文选取六维力传感器并对其特性和使用方法进行了分析，设计了传感器、机器人和作业工件之间的连接方式，基于Matlab开发了传感器的数据采集与显示系统，为工业机器人引入力觉控制提供基础。
关键词：六维力传感器；工业机器人；仿真
1 引言
近年来，我国制造业产业结构转型升级、劳动力成本持续增长及劳动力结构性短缺，“机器换人”日益成为热点，其主要现象就是智能化工业机器人的投入使用[1]。
传统的工业机器人大部分是基于位置的运动控制，对于抛光、打磨等需要机器人与作业工件接触的任务，需要引入力觉控制系统[2]。力控制的基础是机器人能够获得准确的外界力信息，主要方法是使用力传感器，根据力传感器的安装位置又分为关节力传感器、末端力传感器和底座力传感器。传感器的种类较多、安装方式多样，且传统工业机器人控制器封闭无法处理力信息，这都限制了工业机器人在打磨抛光等对接触力有要求的任务上的应用。
本文选取六维力传感器一次测得三维力和三维力矩信息，在工业机器人本体无法改动和控制器封闭的条件下，设计传感器安装方式，开发传感器数据采集与显示系统，实现受力信息的在线可视化显示。
2 力感知
机器人对于外力感知主要包括力传感器方法和电流环反馈方法。电流环反馈方法需要复杂的机器人动力学建模与辨识，由于机器人关节摩擦力模型难以精确建模，因此并不实用。从简单性和可扩展性方面考虑，采用机器人腕部力传感器的方法。
2.1 多轴力传感器
为了准确的得到外部力信息，本文采用图1所示的静电电容型六轴传感器，可以同时输出、、三个轴上力和力矩的大小信息。其主要原理就是传感器内部的敏感部件是一块静电电容，在外界力的作用下使得电容两极之间的距离产生变化，从而使得输出电压发生变化[4]。

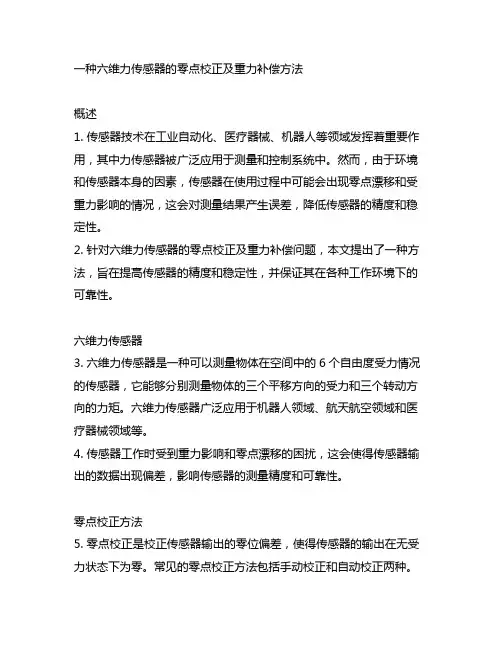

一种六维力传感器的零点校正及重力补偿方法
一种六维力传感器的零点校正及重力补偿方法
概述
1. 传感器技术在工业自动化、医疗器械、机器人等领域发挥着重要作用，其中力传感器被广泛应用于测量和控制系统中。然而，由于环境和传感器本身的因素，传感器在使用过程中可能会出现零点漂移和受重力影响的情况，这会对测量结果产生误差，降低传感器的精度和稳定性。
2. 针对六维力传感器的零点校正及重力补偿问题，本文提出了一种方法，旨在提高传感器的精度和稳定性，并保证其在各种工作环境下的可靠性。
六维力传感器
3. 六维力传感器是一种可以测量物体在空间中的6个自由度受力情况的传感器，它能够分别测量物体的三个平移方向的受力和三个转动方向的力矩。六维力传感器广泛应用于机器人领域、航天航空领域和医疗器械领域等。
4. 传感器工作时受到重力影响和零点漂移的困扰，这会使得传感器输出的数据出现偏差，影响传感器的测量精度和可靠性。
零点校正方法
5. 零点校正是校正传感器输出的零位偏差，使得传感器的输出在无受力状态下为零。常见的零点校正方法包括手动校正和自动校正两种。 6. 手动校正需要人工干预，操作繁琐且容易出现人为误差，不适合对精度要求较高的六维力传感器。自动校正方法能够通过内部算法或外部设备自动对传感器进行校正，提高了校正的准确性和稳定性。
7. 本文提出的零点校正方法基于自动校正原理，通过内部算法对六维力传感器进行零点校正，实现了实时上线校正，减少了传感器的停机时间，提高了校正效率。
重力补偿方法
8. 重力补偿是指通过算法或外部装置对传感器测量的受力数据进行修正，消除重力对测量结果的影响，提高了传感器的测量精度。
9. 目前，常见的重力补偿方法包括基于加速度计的重力补偿方法、基于倾角传感器的重力补偿方法以及基于模型的重力补偿方法。
10. 针对六维力传感器的特点，本文提出了一种基于加速度计和倾角传感器的联合重力补偿方法，通过实时监测传感器所受重力方向和大小，并结合传感器的测量数据进行修正，实现了对传感器输出数据的实时重力补偿。
ATI六维力传感器使用须知(中文版)
六维力传感器使用须知 TOP TIP: 六维力传感器天生娇贵，使用前务必仔细学习其使用方法和操作须知，使用时请小心小心再小心。 使用前应先确定所需测量力的范围，以便选取合适的传感器，如果不能确定范围，应先选择量程尽可能大的传感器来确定范围，然后再行选取适合的传感器。 使用时一定在程序中加入过载保护，否则飞车的后果会让你追悔莫及。
1 硬件部分 1.1 传感器 传感器部分如下图所示： 注意事项： 1.注意两个端面，一面是固定端，一面是工具安装端，不可混淆 2.设计传感器连接组件时注意留出走线的凹槽 3.安装时严格选用正确型号的螺栓，尤其注意螺栓长度，安装时螺栓不要上太紧（相关尺寸参数每个传感器都有对应的文档可以查到） 4.这一部分是整个系统中最为娇贵的，所以对其一定各种操作都要足够温柔，使用完毕一定装进附有隔振海绵的收纳盒中。
1.2 接口供电盒（Interface Power Supply Box） 注意事项： 1.目前中心的传感器有两种供电盒一种需要外界电源，一种是不需要外接电源的。区别就在于有没有电源接口，有的话需外接电源才能正常工作。 2.红圈标出的接口有个凹槽，与其对应的接头有个突起，两者位置对应才能正确安装。
1.3 连接示意图 目前我们中心所用力传感器系统可以分成两类： 1. USB型 1) USB型的力传感器系统包括以下组件： 2) TW Transducer 即传感器 3) Interface power supply (IFPS) 接口供电盒 4) Data Acquisition (DAQ) Device or Data Acquisition (DAQ) card 数据采集设备或数据采集卡 5) DAQ Software, running on a laptop or desktop 数据采集软件 6) Supporting power supplies for IFPS or DAQ device 电源 7) Cable from IFPS to DAQ Device or DAQ card 连接线 8) USB cable from USB DAQ device to PC USB线 其连接如下图所示: 3
六维力传感器的解耦标定算法
六维力传感器的解耦标定算法
六维力传感器的解耦标定算法是用于将传感器测量的力和力矩分解为六个独立的力和力矩分量的过程。以下是一种常见的六维力传感器解耦标定算法：
1. 收集标定数据：使用已知大小和方向的力和力矩施加在传感器上，记录传感器输出的原始数据。这些数据将用于后续的解耦标定算法。
2. 确定传感器的灵敏度矩阵：将传感器输出的原始数据与施加的已知力和力矩进行线性回归，得到传感器的灵敏度矩阵。该矩阵描述了传感器输出与施加的力和力矩之间的关系。
3. 解耦标定算法：利用灵敏度矩阵对传感器输出进行解耦，将其分解为六个独立的力和力矩分量。解耦的方法可以是将灵敏度矩阵进行逆运算，或使用其他解耦算法，如主成分分析（PCA）等。
4. 验证解耦结果：使用已知大小和方向的力和力矩施加在传感器上，将解耦后的力和力矩分量与已知值进行比较，验证解耦结果的准确性。
5. 修正灵敏度矩阵：根据验证结果，进行必要的调整和修正，以提高解耦结果的准确性。
6. 重复步骤3至步骤5，直到达到满意的解耦精度。
需要注意的是，六维力传感器的解耦标定算法可能因传感器的设计和特性而有所不同。上述算法仅为一种常见的解耦标定算法，并不能适用于所有情况。在实际应用中，建议参考传感器厂商提供的文档和指导，或与专业的传感器标定服务提供商合作，以获取更准确的解耦标定算法。
六维力传感器
未知驱动探索，专注成就专业
1
六维力传感器
简介
六维力传感器是一种用于测量物体的力和力矩的传感器。它能够测量物体在六个自由度上的力和力矩，即沿x、y和z轴方向的力和绕x、y和z轴方向的力矩。六维力传感器广泛应用于机器人、航空航天、汽车等领域，用于测量物体的运动和受力情况。
工作原理
六维力传感器的工作原理基于压电效应。在传感器的六个维度上，安装有压电传感器元件。当物体受到力和力矩作用时，传感器元件会产生相应的压电信号。通过测量这些信号的大小和方向，可以确定物体所受力和力矩的大小和方向。
应用领域
机器人
六维力传感器在机器人领域有着广泛的应用。通过安装六维力传感器，可以实时监测机器人在不同环境下的受力情况，确保机器人正确稳定地执行任务。六维力传感器还可以用于机器人的控制，通过监测机器人的力和力矩，调节机器人的运动和力量输出，提高机器人的精确度和安全性。 未知驱动探索，专注成就专业
2
航空航天
航空航天领域对于力和力矩的测量要求非常高。六维力传感器能够满足这些要求。在飞行器的设计和测试过程中，六维力传感器可以用于测量飞行器的气动力和力矩，确定飞行器的稳定性和操纵性。同时，在航天器的轨道控制和对接任务中，六维力传感器也能够发挥重要作用。
汽车
在汽车制造和测试中，六维力传感器可以用于测量汽车的悬挂系统、刹车系统等受力情况。通过分析这些数据，可以对汽车的性能和安全性进行评估和改进。除此之外，六维力传感器还可以应用于汽车碰撞测试、底盘动力学分析等领域，提供重要的实验数据。
医疗
在医疗领域，六维力传感器可以用于康复机器人的控制和监测。通过安装六维力传感器，可以实时测量患者在康复过程中的运动和受力情况，并根据这些数据调整康复机器人的参数，以实现最佳的康复效果。此外，六维力传感器还可以用于手术机器人的操作控制，提高手术的精确度和安全性。
优势和挑战
六维力传感器具有以下优势：
• 准确性高：六维力传感器能够精确地测量物体的力和力矩，提供可靠的数据。 未知驱动探索，专注成就专业
六维力传感器弹性体自由振动分析
第２８卷第１期 ２０１３年３月 安徽工程大学学报 Ｊｏｕｒｎａｌ ｏｆ Ａｎｈｕｉ Ｐｏｌｙｔｅｃｈｎｉｃ Ｕｎｉｖｅｒｓｉｔｙ Ｖ０１．２８．ＮＯ．１ Ｍａｒ．，２０１３
文章编号：１６７２—２４７７《２０１３）０１—００２７—０５
六维力传感器弹性体自由振动分析
汪志红，许德章
（安徽２１２程大学机械与汽车工程学院，安徽芜湖 ２４１０００）
摘要：随着动力载荷的增多，关于传感器动态性能的研究显得越来越重要，而自由振动是传感器振动问题的基 础，本文主要分析六维力传感器弹性体的自由振动．文章思路为将传感器整体分解为几个独立的弹性体（矩形 薄板和圆环薄板）分别进行研究．文中采用瑞利一里兹法和分离变量法对矩形薄板的自由振动进行理论分析， 得到其固有频率及振型的近似解．根据Ｂｅｓｓｅｌ方程及Ｂｅｓｓｅｌ函数的性质，求解圆环薄板的自由振动．采用 ＭＡＴＬＡＢ软件对求得的解析结果进行仿真，仿真结果与实际振动情况相符合． 关键词：六维力传感器；矩形薄板；圆薄板；自由振动；瑞利一里兹法 中图分类号：Ｏ３２６ 文献标识码：Ａ
机器人六维腕力传感器是随着机器人技术的发展而出现的一种新型力传感器，装载在手爪和操作臂 之间，用于感知空间的全力信息．对于应变片式六维力传感器的力学特性，应着重研究作为其核心部件的 弹性体的力学性能［１］．弹性薄板结构是一种应用非常广泛的弹性体部件，如由中国科学院合肥智能机械研 究所研发的机器人指尖四维力传感器［２］和双Ｅ型膜六维力传感器［３ 等，都采用薄板作为感知外界力信息 的弹性构件．弹性薄板自振特性是分析薄板振动问题的基础，对强迫振动的研究及传感器结构的设计具有
重要意义。本文主要研究传感器弹性体的自由振动．本文即采用瑞利一里兹法和分离变量法来求解矩形薄 板的自由振动问题．瑞利一里兹法也可用于研究圆环薄板的振动问题［４］，但本文求解圆环薄板自由振动是 基于Ｂｅｓｓｅｌ方程和Ｂｅｓｓｅｌ函数的性质，从而推导出其固有频率及相应的振型函数．
