初三物理电路故障的练习题
电路故障的课堂检测
1、 如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过
程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后
A、 电流表、电压表均损坏； B、电流表损坏，电压表示数为零；（ ）
C、电流表有示数，电压表示数为零； D、电流表示数为零，电压表有示数。
2、如图2所示，下列说法正确的是 （ ）
A、电流表的连接是正确的； B、电压表的连接是正确的；
C、两表的连接都是错误的； D、电流表将会被烧坏。
3、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现
A、电流表被烧坏 B、电压表被烧坏 C、两只灯会被烧坏 D、两只灯都能发光。
4、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则
电路发生的故障是 （ ）
A、 电源接线接触不良； B、电流表损坏，断路，其他元件完好；
C、灯L1发生灯丝烧断； D、灯L2发生短路，其他元件完好。
5、如图5所示为某同学做实验时的错误电路图，当闭合开关后将 （ ）
A、电压表指针有明显偏转； B、电压表一定烧坏；
C、灯泡L的灯丝烧坏； D、电源损坏。
6、如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是
Uad=6v, Uab=0, Ubc=0, Ucd=6V, 则该电路的故障可能是 （ ）
A、开关S接触不良； B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。
7、如图7所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是
Uad=6v, Uab=6V, Ubc=0, Ucd=0, 则该电路的故障可能是 （ ）
A、开关S接触不良； B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。
8、如图8所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是
Uab=0, Ubc=6V, 则该电路的故障可能是 （ ）
A、开关S接触不良； B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。
9、如图9所示的电路中，若开关S闭合后，灯L1、L2均不亮。某同学用一根导线去查找电
路故障，当他用导线连接L1两端时，两灯仍不亮；用导线连接L2两端时，L1亮、L2不
亮。由此可以断定 （ ）
A、灯L1断路； B、灯L2断路； C、灯L1短路； D、灯L2短路。
10、在图10所示的电路中，电源电压不变。闭合开关S，电路正常工作，一段时间后，发
现其中一个电压表示数变大，则 （ ）
A、灯L1可能变亮； B、灯L1亮度可能不变；C、灯L2可能断路； D、灯L2可能短路。
11、在如图11所示的电路中，当闭合开关S后，发现灯都不亮，电流表的指针几乎指在“0”
刻度线不动，电压表指针有明显偏转，该电路中的故障可能是 （ ）
A、电流表坏了；B、灯泡L1的灯丝断了；C、两个灯泡都断路； D、灯泡L2的灯丝断了。
12、在如图12所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间
后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是
A、灯L1短路； B、灯L2短路； C、灯L1断路； D、灯L2断路。 （ ）
13、把电池组、开关、灯泡L1和L2及若干导线组成串联电路，并用电压表测灯L1两端的
电压，当开关闭合时发现电压表读数为零，则可能出现的故障是（多选） （ ）
A、L1的灯丝断了； B、L2的灯丝断了； C、L1发生了短路； D、L2发生了短路。
14、如图13所示，当闭合开关S时，电灯L1和L2都不亮，电流表示数为零，电压表示数
为电源的电压，则下列分析中错误的是 （ ）
A、电流表断路，电灯L1和L2完好； B、L1灯丝断路，电流表和L2完好；
C、L2灯丝断路，电流表和L1完好； D、L1、L2灯丝都断路，而电流表完好。
15、在图14所示的电路中，a、b、c、d为四个接线柱。闭合开关后灯不亮，已经确定是由
于灯泡开路或短路引起。在不允许拆开电路的情况下，请你用一个电压表或一个电流表分
别对故障进行判断，把方法和判断结果填入下表中。（每种电表各填一种方法）
电表 方法（接在何处、开关开闭情况） 现象和结论
电流表
电压表
16、某同学做实验时，如下图连接电路，闭合开关后，灯泡正常发光，但安培表指针不
动，伏特表有读数，那么有可能是（ ）
A．安培表已被烧坏，致使电路不通
B．安培表完好，但未与导线接牢
C．灯L的灯座接线处短路 D．安培表被短路
17、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无
读数，电压表读数为电源电压，以下不可能的情况是：（ ）
Ａ、电流表中断路，Ｌ１和Ｌ２都完好
Ｂ、Ｌ１灯丝断路，电流表和Ｌ２都完好
Ｃ、Ｌ２灯丝断路，电流表和Ｌ１都完好
Ｄ、Ｌ１和Ｌ２灯丝都断路，而电流表完好
A
v
L
1
L
2
s
18、如图所示，S闭合后，两个灯泡均不发光，电流表
的指针也几乎不动，但电压表的指针确有明显的偏转，该电
路的故障可能是：（ ）
A．电流表坏了或未接好。
B．L2的灯丝烧断或灯座与灯泡没接触。
C．L1和L2的灯丝都被烧断。
D．L1的灯丝被烧断或没接好
19、某同学做实验时，如图连接电路，闭合开关后，灯泡不能发光，但电流表指针偏转
幅度太大，电压表没有示数，那么有可能是（ ）
A．电压表已被烧坏，致使没有示数 B．电流表完好，但未与导线
接牢
C．灯L的灯座接线处短路 D．电压表被短路
20. 按右图的电路进行实验，当闭合电键后发现电流表指针不动，
电压表读数正常，则可能出现的情况是（ ）
A.安培表坏了，电流无通路 B.电源的正、负极接反了
C.灯泡的灯丝断了，或连接电流表的两根接线碰线了
D.电流表的量程选得不合适
（二）
1．在下图所示的电路中，电源电压等于6V，合上开关后电压表示数为6V。经分析得出，
电路中可能发生的情况是：______________________________。
2．在如图14所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时
间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是
（ ）
A.灯L1短路 B.灯L2短路 C.灯L1断路 D.灯L2断路
3．在图16所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，—段时间
后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一
现象的原因是 ( )
A.灯L1断路。 B.灯Ll短路。 C.灯L2断路。 D.灯L2短路。
4．小明按如图甲所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，
如图乙所示，造成这一现象的原因是( )
A.可能Ｌ1开路 B.可能Ｌ2短路
C.可能 V1和V2所选量程不相同，Ｌ1短路
D.可能 V1和V2所选量程不相同，电路各处完好
5．下图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯
L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（ ）
A.L1断路 B.L1短路
C.L2断路 D.L2短路
6．下图所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压
表V的示数为6V，产生这一现象的原因可能是（ ）
A.灯L1处短路 B.灯L2处短路
C.灯L1处断路 D.灯L2处断路
7．如上右图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。该电路
的故障可能是（ ）
A.灯L2的接线短路 B.灯L1的接线短路 C.灯L1的灯丝断了 D.灯L2的灯丝断了
(电路故障分析)
中考物理家庭电路故障的分析问题提高练习题压轴题训练附答案
一、初中物理家庭电路故障的分析问题1．推理是一种重要的思维方法，下列推理正确的是（）A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变D．家庭电路中的熔丝熔断，一定是发生了短路【答案】B【解析】【分析】【详解】A．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A错误；B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B正确；C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。
故选B。
2．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。
由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。
他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
【答案】并断路 B 容易【解析】【详解】[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。
[3][4]若接触灯头时氖管发光，说明灯头直接与火线相连了，即开关装在了零线上，即接成了B图，此种接法使灯泡在断开开关后仍带电，容易造成触电事故。
3．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。

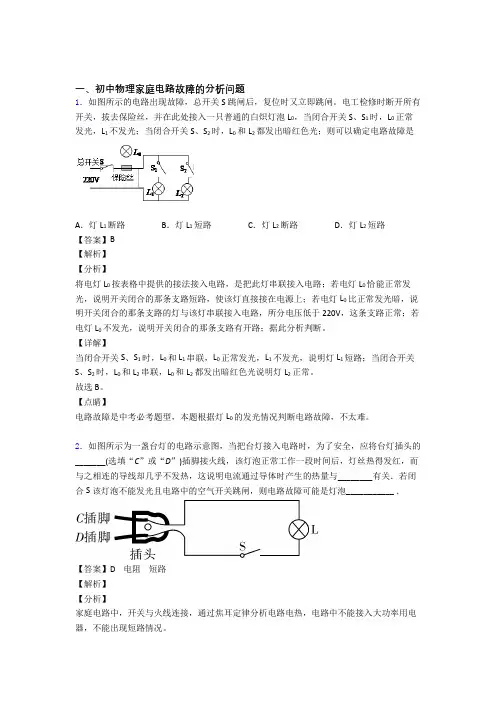

中考物理复习《家庭电路故障的分析问题》专项综合练习附详细答案
【解析】
【分析】
解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。
【详解】
[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD段某处断路，会造成题干的现象。
5．如图所示是一种空气开关原理图，当电流超过限制电流时，会自动切断电路。
(1)空气开关的原理是当电流超过限制电流时，会自动切断电路，电流过大的原因是：一、短路；二、___；
(2)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开刚转动时，杠杆OA属于_________杠杆。
(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。
A．①②B．①④C．②④D．③④
【答案】B
【解析】
【分析】
【详解】
①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确；
②插座处原来有短路，灯泡不会发光，故②错误；
③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；
中考物理家庭电路故障及答案
一、初中物理家庭电路故障的分析问题1．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（）A．火线断路B．零线断路C．灯泡断路D．灯泡短路【答案】B【解析】【分析】【详解】A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，故B符合题意；C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。
故选B。
2．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
3．下列关于生活用电常识，正确的是（）A．发现有人触电时，应立即用手将触电者拉开B．控制电灯的开关应该接在火线和灯泡之间C．空气开关跳闸，一定是电路中用电器的总功率过大D．正常使用测电笔检测线路时，没有电流通过人体【答案】B【解析】【分析】【详解】A．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电。
初三物理电路故障专题练习
1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S 后A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；（）C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。
4、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（）A、电源接线接触不良；B、电流表损坏，断路，其他元件完好；C、灯L1发生灯丝烧断； D、灯L2发生短路，其他元件完好。
6、如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad =6v, Uab=0, Ubc=0, Ucd=6V, 则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。
7、如图7所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad =6v, Uab=6V, Ubc=0, Ucd=0, 则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。
8、如图8所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ab =0, Ubc=6V, 则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。
9、如图9所示的电路中，若开关S闭合后，灯L1、L2均不亮。
某同学用一根导线去查找电路故障，当他用导线连接L1两端时，两灯仍不亮；用导线连接L2两端时，L1亮、L2不亮。
由此可以断定（）A、灯L1断路； B、灯L2断路； C、灯L1短路； D、灯L2短路。
11、在如图11所示的电路中，当闭合开关S后，发现灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针有明显偏转，该电路中的故障可能是（） A、电流表坏了； B、灯泡L1的灯丝断了；C、两个灯泡都断路；D、灯泡L2的灯丝断了。
物理家庭电路故障的专项培优 易错 难题练习题含答案
一、初中物理家庭电路故障的分析问题1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路【答案】C【解析】【分析】【详解】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。
某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。
那么可以判定故障是（）A．火线和零线短路B．电线AC段某处断路C．电线BD段某处断路D．电灯L短路【答案】C【解析】【分析】【详解】AD．若火线和零线短路，或者电灯L短路，那么会造成电路中的电流过大、保险丝熔断，而题中保险丝没有熔断，A、D项不合题意；B．假设电线AC段某处断路，那么用试电笔接触D处时，没有电流流过试电笔，在D处试电笔的氖管不发光，这与题中条件不符合，B项不合题意；C．假设电线BD段某处断路，那么试电笔接触A、C、D这三处时，都有电流流过试电笔，试电笔的氖管都能发光，接触B处时，电线BD段没有电流流过，没有电流流过试电笔，在B处试电笔的氖管不发光，这与题中条件相符合，所以故障是电线BD段某处断路，选项C符合题意。
中考物理 家庭电路故障的分析问题 培优 易错 难题练习(含答案)含答案
一、初中物理家庭电路故障的分析问题1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开【答案】B【解析】【分析】【详解】闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。
可能是火线断路，可能是零线断路。
灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。
说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。
当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。
测电笔接触右孔时，氖管照常发光。
故选B。
2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。
[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。
3．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。
这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。
人教版九年级物理 全一册 第16章 小专题4 电路故障分析 专题练习 有答案
小专题4电路故障分析一选择题1.如图所示的电路中，两个小灯泡的规格相同。
闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。
则故障原因可能是()A．L1短路B．L1断路C．L2短路D．L2断路2.如图所示，开关S闭合后，两电表均有示数，小灯泡均正常发光。
过了一会两灯突然熄灭，电流表示数变为0，电压表示数约为电源电压。
则下列故障判断可能正确的是()A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路3.如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0。
若电路中只有一处故障，则可能的故障是()A．灯泡L断路B．电阻R断路C．灯泡L短路D．电阻R短路4.如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍然正常发光，两只电表均无示数，则故障可能是()A．电压表短路B．电流表断路C．L1断路D．L1短路5.如图所示电路，闭合开关，甲、乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是() A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路6.如图所示电路，闭合开关S后，两灯均不发光。
为检测电路故障，泽华做了以下操作：将一根导线两端接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零。
则电路故障可能是()A．灯L1断路B．灯L2短路C．电流表断路D．灯L2断路7.在探究串联电路电压特点的实验中，小红按图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。
为寻找电路故障，小红用一根检测导线分别并联在灯L1或L2的两端，发现两电压表指针所指位置没有任何变化。
由此可以推断()A．L1一定短路B．L2一定断路C．L1短路，同时L2断路D．检测导线一定断路8.如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一个电压表分别并联接到ab、bc、ac两点，灯L1、L2均不发光，且电压表无示数。
中考物理 家庭电路故障的分析问题 培优易错试卷练习(含答案)附详细答案
一、初中物理家庭电路故障的分析问题1．如图为某居民家中的电路，电灯L与电热壶均正常工作，关于此电路，下列说法正确的是（）A．电热壶与电灯L串联B．若CD间断路，电热壶和电灯L仍能正常工作C．若AB间断路，电热壶和电灯L都不能工作D．用测电笔测试三孔插座的左孔，氖管不发光【答案】D【解析】【分析】【详解】A．由图知道，电热壶与电灯L是并联，故A错误；B．若CD间断路，灯泡相连的火线和零线正常，灯L仍正常发光；则三孔插座的左孔通过电热壶与火线连通，即左右两孔都与火线相连，电热壶会突然停止工作，故B错误；C．若AB间断路，灯泡相连的火线和零线正常，灯L仍正常发光；而电热壶会停止工作，故C错误；D．由图知道，三孔插座的左孔与零线是连通的，所以，用测电笔测试三孔插座的左孔，氖管不发光，故D正确。
故选D。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
中考物理提高题专题复习家庭电路故障的分析问题练习题及答案解析
一、初中物理家庭电路故障的分析问题1．小明家里的电灯都正常发光，当他把电炉的插头插入插座的瞬间，室内电灯全部熄灭，保险丝熔断，发生这种现象的原因可能是（）①电炉的功率太大②插座处原来有短路③电炉的电阻丝断了④电炉的插头处有短路A．①②B．①④C．②④D．③④【答案】B【解析】【分析】【详解】①电炉的功率很大，可能造成电炉总功率过大，保险丝烧断，故①正确；②插座处原来有短路，灯泡不会发光，故②错误；③电炉的电阻丝断了，电炉不会工作，不会影响整个电炉，故③错误；④电炉的插头处有短路，当插头插入插座时会使整个电路发生短路，是电路中电流过大，烧断保险丝，故④正确；故①④符合题意；②③不符合题意。
故选B。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
3．（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点________的材料做成，增加一根导线，并将导线接在__________两点间闭合开关，造成短路，可引起熔丝熔断．除短路之外，_____________________也会引起熔丝熔断。
九年级物理电路故障分析专题练习
九年级物理电路故障分析专题练习学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示电路中电键S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L不发光，则L一定无故障B．若L不发光，则L一定有故障C．若L发光，则R一定无故障D．若L发光，则R一定有故障2．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障3．在如图所示的电路中，电源电压保持不变。
当电键S闭合后，三个电表示数均未发生变化。
若电路中故障只可能发生电阻R1、R2处，则下列关于电路故障的判断，正确的是A．电阻R1一定存在断路故障B．电阻R2一定存在断路故障C．电阻R1可能存在短路故障D．电阻R2可能存在短路故障4．如图所示电路中，由于灯L、电阻R发生故障，闭合电键后，灯不发光。
以下操作一定能判断出具体故障的是（）A．若电路中只有一处故障，把电流表串联在电路中B．若L和R都发生故障，用完好的灯Lʹ替换电阻RC．若L和R都发生故障，把电压表先后并联在L和R两端D．若不知有几处故障，把电流表串联在电路中且电压表并联在R两端5．在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：从电路的组成来看，上述故障现象的原因可以概括成A．开路B．短路C．通路D．开路或短路二、填空题6．在如图所示的电路中，电源电压保持不变。
电路中存一处故障，且故障只发生在电阻1R、2R处，闭合开关后：若A表不变，V不变，则故障是_____；若A表不变，V变大，则故障是_____；若A表变大，V不变，则故障是_____；若A表变大，V变大，则故障是_____。
