挂篮悬浇连续梁桥的施工监控(每日一练)
悬臂灌注连续梁施工考试试题(含答案)
悬臂灌注连续梁施工考试试题(含答案)（本试卷共100分，考试时间为90分钟）姓名：单位：职务：分数：一、填空题（每题1分，共40分）1、悬臂浇注的连续梁桥，边跨非对称梁段一般采用支架法现浇施工，悬臂梁段一般采用挂篮法现浇施工。
2、悬臂浇筑连续梁按施工梁段划分为：墩顶梁段（或0#段）、对称悬浇段、支架现浇段及合龙段。
3、0#块支架预压的目的是消除非弹性变形，并实测弹性变形的大小，同时检验支架受力稳定性。
4、墩顶0#块支架预压荷载值应最大施工荷载的1.2倍进行预压；预压荷载分三级进行，按照施工荷载的60% 、100%、120%的荷载值进行逐级施加。
各级加载后静停1h测量竖向及横向变形值。
全部加载完毕，24h沉降量之差不大于2mm时，即可终止预压。
5、预压荷载应考虑的荷载因素主要是：箱梁的自重、模板及挂篮重量、各种施工荷载等。
6、挂篮结构必须经过设计计算，具有足够的强度、刚度和稳定性。
7、预应力混凝土连续梁悬臂浇筑前，应将墩顶梁段和桥墩临时固结牢固。
墩梁临时固结形式主要有：墩梁固结及承台上设置临时支墩固结。
8、挂篮构造主要由主桁梁、行走系统、锚固系统、悬吊系统及作业平台等五部分组成。
9、挂篮拼装完成后应对挂篮进行预压加载试验、加载一般按照最重梁段的 1.2倍荷载进行；挂篮预压加载时应注意分级、对称进行。
10、挂蓝走行和浇筑混凝土时的抗倾覆稳定系数不得小于 2 ，挂蓝使用前应进行安装，走行性能工艺试验和按设计要求进行载重试验。
11、挂篮移动时，行走速度不应大于0.1m/min ，中线偏差不应大于5mm，后端应有稳定及保护措施。
12、悬臂灌注混凝土的浇筑宜先从挂篮前端开始，以使挂篮的微小变形大部分实现，从而避免新、旧混凝土间产生裂缝。
13、悬臂浇注连续梁砼应确保前后、左右对称浇注，并保证T构两端的不平衡重小于墩梁固结的设计值（20t）。
14、梁体混凝土浇筑时，模板温度宜控制在5～35 ℃。
当模板温度低于0℃或大于40℃时，应对模板采取升、降温措施。
最新精选现浇梁(挂篮)施工技术考核复习题库完整版(含标准答案)
2020年现浇梁（挂篮）施工技术考核试题【含答案】一、选择题1．托架在浇筑0#梁段混凝土前须进行预压，预压荷载应不小于最大施工荷载的（A）倍，以检验托架的整体承载能力和消除托架的非弹性变形，并观测弹性变形量。
A、1.1B、1.2C、1.52．挂篮移动时，行走速度不应大于（A），中线偏差不应大于5mm，后端应有稳定及保护措施。
A、0.1m/minB、0.2m/minC、0.3m/min3．当昼夜平均气温连续3d低于5℃或最低气温低于（B）时，应按冬期施工处理，采取保温措施。
A、0℃B、－3℃C、－5℃4．当采用拔胶管（棒）预留管道时，胶管（棒）直径应符合设计要求，其极限抗拉力不得小于（B），且弹性恢复性能较好。
A、5kNB、7.5kNC、10kN5．采用塑料波纹管时，波纹管的波峰和纵向接缝处壁厚：内径Ф<100mm管不小于2mm，Ф≥100mm管不小于（A）。
A、2.5mmB、3mmC、3.5mm6．管道压浆过程中及压浆后2d内，梁体温度不应低于5℃，否则应采取预热、保温措施。
当气温高于（C）时，应在夜间气温较低时进行压浆。
A、25℃B、30℃C、35℃7．孔道压浆应在预应力筋终拉后（B）内完成，特殊情况时必须在48h内完成，并应按先纵向、次竖向、后横向顺序进行施作，竖向预应力孔道应从最低点开始压浆。
A、12hB、24hC、36h8．在寒冷季节环境温度低于0℃，表层混凝土温度未降至(B)以下时不应拆模；A、0℃B、5℃C、10℃9．0#梁段梁体施工时，采用金属波纹管成孔时，接头管应采用大一号的同类波纹管套接，长度不应小于（A），接头位置宜避开预留管道弯曲处，接头管两端应使用密封胶带封闭严密牢固，严防漏气、漏浆。
A、30cmB、40cmC、50cm10．支座安装前，应对支座安装范围的支承垫石顶面进行凿毛清理，使其露出（C）以上新鲜混凝土面，并应将支承垫石预留锚栓孔清理干净，做到无泥土、杂物和积水、雪、冰。

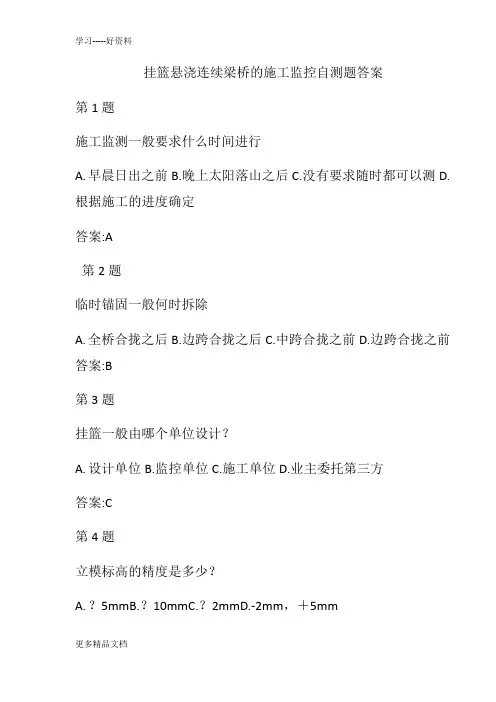

挂篮悬浇连续梁桥的施工监控自测题答案教学文稿
挂篮悬浇连续梁桥的施工监控自测题答案第1题施工监测一般要求什么时间进行A.早晨日出之前B.晚上太阳落山之后C.没有要求随时都可以测D.根据施工的进度确定答案:A第2题临时锚固一般何时拆除A.全桥合拢之后B.边跨合拢之后C.中跨合拢之前D.边跨合拢之前答案:B第3题挂篮一般由哪个单位设计？A.设计单位B.监控单位C.施工单位D.业主委托第三方答案:C第4题立模标高的精度是多少？A.？5mmB.？10mmC.？2mmD.-2mm，＋5mm答案:A第5题立模标高中的预拱度数值是如何确定的A.施工监控单位自己计算确定B.由设计单位提供的数值确定C.根据经验确定D.施工监控单位计算后请设计单位确认后确定答案:D第6题桥梁施工监控工作开展过程中需要和哪些单位联系A.B.建设单位B.设计单位C.监理单位D.施工单位E.质监站答案:A,B,C,D第7题挂篮预压的目的是什么？A.验证设计B.消除非弹性变形C.获取荷载-变形曲线D.检验临时锚固的性能答案:A,B,C第8题施工控制的工作内容有哪些？A.有限元分析计算B.通过立模指令指导现场施工C.对施工监测数据进行分析，对现场的安全状况进行分析，及时预警D.有异常情况时，及时组织各参建方共同商讨解决方案答案:A,B,C,D第9题施工监测的内容有哪些？A.梁体的应力B.挂篮预压的变形观测C.温度监测D.梁体的变形观测E.主墩的沉降观测答案:A,B,C,D,E第10题关于合拢段施工哪些说法是正确的？A.边跨合拢段施工时可以不进行配重B.未来避免混凝土开裂，中跨预应力张拉要快，不宜进行分批张拉C.合拢段施工的时机宜选择在一天当中温度最低的时段D.中跨合拢段预应力张拉前主墩墩顶的支座的临时锚固要解除E.边跨合拢段施工结束后，可以解除主墩的临时锚固答案:D,E第11题挂篮有哪几个部分组成？A.B.承重结构B.悬吊系统C.锚固装置D.走行系统E.工作平台答案:A,B,C,D,E第12题桥梁施工监控就是在桥梁施工过程中开展的一项技术服务工作。
公路水运试验检测继续教育答案 挂篮悬浇连续梁桥的施工监控
试题第1题施工监测一般要求什么时间进行A.早晨日出之前B.晚上太阳落山之后C.没有要求随时都可以测D.根据施工的进度确定答案:A您的答案：A题目分数：7此题得分：7.0批注：第2题临时锚固一般何时拆除A.全桥合拢之后B.边跨合拢之后C.中跨合拢之前D.边跨合拢之前答案:B您的答案：B题目分数：7此题得分：7.0批注：第3题挂篮一般由哪个单位设计？A.设计单位B.监控单位C.施工单位D.业主委托第三方答案:C您的答案：C题目分数：7此题得分：7.0批注：第4题立模标高的精度是多少？A.？5mmB.？10mmC.？2mmD.-2mm，＋5mm答案:A您的答案：A题目分数：7此题得分：7.0批注：第5题立模标高中的预拱度数值是如何确定的A.施工监控单位自己计算确定B.由设计单位提供的数值确定C.根据经验确定D.施工监控单位计算后请设计单位确认后确定答案:D您的答案：D题目分数：2此题得分：2.0批注：第6题桥梁施工监控工作开展过程中需要和哪些单位联系A.建设单位B.设计单位C.监理单位D.施工单位E.质监站答案:A,B,C,D您的答案：A,B,C,D题目分数：7此题得分：7.0批注：第7题挂篮预压的目的是什么？A.验证设计B.消除非弹性变形C.获取荷载-变形曲线D.检验临时锚固的性能答案:A,B,C您的答案：A,B,C题目分数：7此题得分：7.0批注：第8题施工控制的工作内容有哪些？A.有限元分析计算B.通过立模指令指导现场施工C.对施工监测数据进行分析，对现场的安全状况进行分析，及时预警D.有异常情况时，及时组织各参建方共同商讨解决方案答案:A,B,C,D您的答案：A,B,C,D题目分数：7此题得分：7.0批注：第9题施工监测的内容有哪些？A.梁体的应力B.挂篮预压的变形观测C.温度监测D.梁体的变形观测E.主墩的沉降观测答案:A,B,C,D,E您的答案：A,B,C,D,E题目分数：7此题得分：7.0批注：第10题关于合拢段施工哪些说法是正确的？A.边跨合拢段施工时可以不进行配重B.未来避免混凝土开裂，中跨预应力张拉要快，不宜进行分批张拉C.合拢段施工的时机宜选择在一天当中温度最低的时段D.中跨合拢段预应力张拉前主墩墩顶的支座的临时锚固要解除E.边跨合拢段施工结束后，可以解除主墩的临时锚固答案:D,E您的答案：D,E题目分数：7此题得分：7.0第11题挂篮有哪几个部分组成？A.承重结构B.悬吊系统C.锚固装置D.走行系统E.工作平台答案:A,B,C,D,E您的答案：A,B,C,D,E题目分数：7此题得分：7.0批注：第12题桥梁施工监控就是在桥梁施工过程中开展的一项技术服务工作。
大桥挂篮施工测量监控
大桥挂篮施工测量监控箱梁在悬浇施工中，由于受自重、温度、外荷载等因素影响会产生挠度，同时，混凝土自身的收缩、徐变等因素也会产生标高变化，并随着悬臂长度的加大而增加。
为了使成桥后的线形达到或接近设计要求，因此必须在悬浇过程中对已浇筑或准备浇筑的梁段的各工况和承台的沉降、位移进行监控测量，并以此随时调整悬浇的立模标高。
另外为确保主桥在施工期间各部位始终处于安全受力状态，需在梁体内预埋应力元件进行应力监控。
总之主桥施工须要展开箱梁挠度、平面线形、墩台下陷等实行监测，同时对箱梁形变监控。
1、变形监测⑴、施工测量网的创建根据现有的桥址控制网观测墩：桥1、桥2、桥3、桥4、桥5、桥6，先用其中桥2、桥3、桥4、桥5组成大地四边形作为大桥首级控制网，对主桥上部结构进行测量控制和复核，箱梁顶面布置施工控制点。
桥3主桥首级掌控网桥416#17#18#19#20#桥2桥5在各主墩0#块上分别设置三个平面控制点，同时兼作高程测量的水准点。
基准测点布在桥轴线、腹板中心线与0#块纵向中心线交点上。
基准测点按三角高程和ⅳ等导线的方法测设。
对于高程的精度，用装设钢尺的方法，用2台水准仪上下同时测读，不予校核。
校核有误后的控制点做为悬浇箱梁的高程和平面控制点。
水准及平面控制点16#17#18#19#20#⑵、测点的布置在承台顶面按照设计位置设置8个沉降和水平位移观测点，在各悬浇梁段布置三个测点，测点布在离梁端前沿15cm的腹板与箱梁截面中心线上。
以上测点均采用φ16mm钢筋埋设，长度约60cm，与结构钢筋焊接固定，并露出混凝土面2cm，外露钢筋的顶面用砂轮磨成圆形，各悬浇梁段观测点见下图。
123123⑶、挠度观测的工况选择根据类似工程经验，挠度观测共分如下5大工况测量：a、挂篮就位后b、混凝土浇筑前c、混凝土浇筑后d、张拉完成后e、挂篮前移后正常情况下特别就是10＃块以前通常按如下三小工况监测：a、挂篮准备就绪后b、混凝土浇筑后c、张拉完成后其他特定情况例如箱梁节段长度与横截面尺寸变化的首件、施工至1/2悬臂长度时、以及合龙前的3~4个块件，根据须要展开4个或5个工况测量。
悬浇梁桥施工监控
施工监控的意义、原则、方法和依据2.1 施工监控的意义桥梁悬臂施工中，由于施工荷载的变化、新浇筑混凝土重量的误差、结构弹性模量的变化、挂篮的重量和移动的位置、温度的变化、结构体系调整以及混凝土的收缩与徐变等均会影响结构的变形和内力，而这众多的因素在设计阶段是无法准确确定的，这些因素的改变均可能引起桥梁结构线形与内力的改变，影响施工质量，甚至危及桥梁安全。
为了使施工能按照设计意图进行，确保施工安全并最终达到设计的理想状态，通过对箱梁实施施工全过程的跟踪监控监测，对控制参数进行实时调整，以确保施工中结构的安全、箱梁最终线形平顺、内力分布合理，使成桥状态的外形和内力符合设计要求，确保桥梁施工安全和正常运营。
对于悬臂施工的预应力混凝土连续梁结构来说，施工控制就是根据施工监测所得的结构参数真实值进行施工阶段的结构仿真分析，确定出每个悬臂浇筑阶段的立模标高，并在施工过程中根据施工监测的成果对误差进行分析、预测下一节段立模标高及进行相应的调整，以此来保证成桥后桥面线形、合龙段两悬臂端标高的相对偏差不大于规定值。
同时监测平面线形是否满足有关规范的要求，并在施工过程中监测结构应变是否在设计及规范允许的范围内，保证结构安全。
施工监控的意义主要体现在以下几个方面：1）设计图纸的要求是施工的目标，在为实现设计目标而必须经历的施工过程中，通过施工监控，可对施工状态进行实时识别（监测）、调整（纠偏）、预测，使施工处于有效的控制之中，确保设计目标安全、顺利实现是至关重要的。
2）通过对桥梁施工过程中的结构受力、变形及稳定进行监测控制，使施工中的结构处于最优状态。
施工监控是施工质量控制体系的重要组成部分，是保证桥梁建设质量的重要手段，是对桥梁建设质量的宏观调控，是桥梁施工质量控制的补充与前提。
3）监控单位配合监理，辅助业主，指导施工，解决桥梁施工质量控制过程中的关键技术问题。
4）通过施工监控，可取得在成桥后无法得到的桥梁部分“参数”，建立档案，为后期桥梁的管理与养护，提供依据。
挂篮悬浇连续梁桥的施工监控doc资料
第1题施工监测一般要求什么时间进行A.早晨日出之前B.晚上太阳落山之后C.没有要求随时都可以测D.根据施工的进度确定答案:A您的答案：A题目分数：7此题得分：7.0批注：第2题临时锚固一般何时拆除A.全桥合拢之后B.边跨合拢之后C.中跨合拢之前D.边跨合拢之前答案:B您的答案：B题目分数：7此题得分：7.0批注：第3题挂篮一般由哪个单位设计？A.设计单位B.监控单位C.施工单位D.业主委托第三方答案:C您的答案：C题目分数：7此题得分：7.0批注：第4题立模标高的精度是多少？A.？5mmB.？10mmC.？2mmD.-2mm，＋5mm答案:A您的答案：A题目分数：7此题得分：7.0批注：第5题立模标高中的预拱度数值是如何确定的A.施工监控单位自己计算确定B.由设计单位提供的数值确定C.根据经验确定D.施工监控单位计算后请设计单位确认后确定答案:D您的答案：D题目分数：2此题得分：2.0批注：第6题桥梁施工监控工作开展过程中需要和哪些单位联系A.建设单位B.设计单位C.监理单位D.施工单位E.质监站答案:A,B,C,D您的答案：A,B,C,D题目分数：7此题得分：7.0批注：第7题挂篮预压的目的是什么？A.验证设计B.消除非弹性变形C.获取荷载-变形曲线D.检验临时锚固的性能答案:A,B,C您的答案：A,B,C题目分数：7此题得分：7.0批注：第8题施工控制的工作内容有哪些？A.有限元分析计算B.通过立模指令指导现场施工C.对施工监测数据进行分析，对现场的安全状况进行分析，及时预警D.有异常情况时，及时组织各参建方共同商讨解决方案答案:A,B,C,D您的答案：A,B,C,D题目分数：7此题得分：7.0批注：第9题施工监测的内容有哪些？A.梁体的应力B.挂篮预压的变形观测C.温度监测D.梁体的变形观测E.主墩的沉降观测答案:A,B,C,D,E您的答案：A,B,C,D,E题目分数：7此题得分：7.0批注：第10题关于合拢段施工哪些说法是正确的？A.边跨合拢段施工时可以不进行配重B.未来避免混凝土开裂，中跨预应力张拉要快，不宜进行分批张拉C.合拢段施工的时机宜选择在一天当中温度最低的时段D.中跨合拢段预应力张拉前主墩墩顶的支座的临时锚固要解除E.边跨合拢段施工结束后，可以解除主墩的临时锚固答案:D,E您的答案：D,E题目分数：7此题得分：7.0批注：第11题挂篮有哪几个部分组成？A.承重结构B.悬吊系统C.锚固装置D.走行系统E.工作平台答案:A,B,C,D,E您的答案：A,B,C,D,E题目分数：7此题得分：7.0批注：第12题桥梁施工监控就是在桥梁施工过程中开展的一项技术服务工作。
连续梁挂篮施工试题答案
连续梁挂篮施工试题答案一、选择题1、连续梁挂篮施工中，挂篮的主要组成部分不包括（）A 主桁架B 行走系统C 模板系统D 起重系统答案：D解析：挂篮通常由主桁架、行走系统、模板系统、悬吊系统、锚固系统等组成，起重系统一般不属于挂篮的主要组成部分。
2、挂篮拼装完成后，进行预压的主要目的是（）A 检验挂篮的强度B 消除非弹性变形C 检验挂篮的稳定性D 以上都是答案：D解析：挂篮预压的目的包括检验挂篮的强度、稳定性，消除非弹性变形，为后续施工提供准确的数据。
3、连续梁挂篮施工中，混凝土浇筑时应从（）开始。
A 前端B 后端C 中间D 任意位置答案：A解析：混凝土浇筑应从挂篮前端开始，逐步向后推进，以防止挂篮前端变形过大。
4、挂篮行走时，牵引动力一般采用（）A 千斤顶B 卷扬机C 手拉葫芦D 以上均可答案：B解析：在挂篮行走时，通常采用卷扬机作为牵引动力，其具有较大的牵引力和稳定的性能。
5、以下关于连续梁挂篮施工中钢筋施工的说法，错误的是（）A 钢筋应按设计要求进行绑扎和焊接B 先绑扎底板钢筋，再绑扎腹板钢筋C 钢筋接头应错开布置D 钢筋保护层厚度可以随意调整答案：D解析：钢筋保护层厚度应符合设计要求，不能随意调整，以保证结构的耐久性和安全性。
二、填空题1、连续梁挂篮施工适用于（大跨度）连续梁的施工。
2、挂篮的设计应满足强度、刚度和（稳定性）的要求。
3、挂篮拼装时，应保证各构件的连接（牢固可靠）。
4、混凝土浇筑过程中，应随时检查挂篮的（变形情况）。
5、挂篮施工完成后，应按规定进行（拆除）。
三、简答题1、简述连续梁挂篮施工的工艺流程。
答：连续梁挂篮施工的工艺流程主要包括：施工准备（包括场地平整、挂篮设计与制作等）→墩顶现浇段施工（浇筑 0 号块）→拼装挂篮→挂篮预压→挂篮调整及锚固→安装模板、绑扎钢筋→浇筑混凝土（对称浇筑）→养护→张拉预应力筋→挂篮前移→重复上述工序直至合龙段施工→合龙段施工（包括合龙段劲性骨架安装、合龙段混凝土浇筑等）→拆除挂篮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
挂篮悬浇连续梁桥的施工监控（每日一练）
1、立模标高的精度是多少？ ()
•A,？5mm
•B,？10mm
•C,？2mm
•D,-2mm，＋5mm
正确答案：A
2、挂篮一般由哪个单位设计？ ()
•A,设计单位
•B,监控单位
•C,施工单位
•D,业主委托第三方
正确答案：C
3、临时锚固一般何时拆除 ()
•A,全桥合拢之后
•B,边跨合拢之后
•C,中跨合拢之前
•D,边跨合拢之前
正确答案：B
4、立模标高中的预拱度数值是如何确定的 ()
•A,施工监控单位自己计算确定
•B,由设计单位提供的数值确定
•C,根据经验确定
•D,施工监控单位计算后请设计单位确认后确定
正确答案：D
5、施工监测一般要求什么时间进行 ()
•A,早晨日出之前
•B,晚上太阳落山之后
•C,没有要求随时都可以测
•D,根据施工的进度确定
正确答案：A
多项选择题（共6 题)
1、挂篮有哪几个部分组成？ ()
•A,承重结构
•B,悬吊系统
•C,锚固装置
•D,走行系统
•E,工作平台
正确答案：ABCDE
2、桥梁施工监控工作开展过程中需要和哪些单位联系 ()
•A,建设单位
•B,设计单位
•C,监理单位
•D,施工单位
•E,质监站
正确答案：ABCD
3、挂篮预压的目的是什么？ ()
•A,验证设计
•B,消除非弹性变形
•C,获取荷载-变形曲线
•D,检验临时锚固的性能
正确答案：ABC
4、施工控制的工作内容有哪些？ ()
•A,有限元分析计算
•B,通过立模指令指导现场施工
•C,对施工监测数据进行分析，对现场的安全状况进行分析，及时预警•D,有异常情况时，及时组织各参建方共同商讨解决方案
正确答案：ABCD
5、施工监测的内容有哪些？ ()
•A,梁体的应力
•B,挂篮预压的变形观测
•C,温度监测
•D,梁体的变形观测
•E,主墩的沉降观测
正确答案：ABCDE
6、关于合拢段施工哪些说法是正确的？ ()
•A,边跨合拢段施工时可以不进行配重
•B,未来避免混凝土开裂，中跨预应力张拉要快，不宜进行分批张拉
•C,合拢段施工的时机宜选择在一天当中温度最低的时段
•D,中跨合拢段预应力张拉前主墩墩顶的支座的临时锚固要解除
•E,边跨合拢段施工结束后，可以解除主墩的临时锚固
正确答案：DE
判断题（共4 题)
1、施工监控指令可以直接提供给施工单位。
()
•A、正确
B、错误
正确答案：B
2、施工监测的工作量较大，可以和施工单位一起完成，比如线形的监测可以交给施工单位实施 ()
•A、正确
B、错误
正确答案：B
3、目前常用的振弦式应变传感器带有温度传感功能，可以同时采集温度数据从事对测试值进行相应的温度修正，所以应力的采集可以随时进行 ()
•A、正确
B、错误
正确答案：B
4、桥梁施工监控就是在桥梁施工过程中开展的一项技术服务工作。
()
•A、正确
B、错误正确答案：A。
