2-5建筑雨水排水系统
浙江建设 职业
技术学院
任务：
及时排除降落在建筑物屋面的雨水、雪水， 避免形成屋顶积水，造成雨水溢流、屋顶漏 水等水患事故。
分类： 外排水系统、内排水系统。
2-5建筑雨水排水系统
5. 1 内排水系统
1、敞开系统： 为重力排水，检查井设置在室内，在暴雨
时可能出现检查井冒水现象。
雨水斗 承雨斗
水落管
浙江建设 职业
技术学院
檐沟
室内
2-5建筑雨水排水系统
5. 2外排水系统
浙江建设 职业
技术学院
天沟
山墙
2、天沟外排水
一般用于排除大型屋面
溢流口
的雨、雪水。特别是多 跨度的厂房屋面，多采
水落管
用天沟外排水。
室内
泄压管
消能池
检查井
2-5建筑雨水排水系统
5. 2外排水系统
浙江建设 职业
135º
检查井内接管方式
2-5建筑雨水排水系统
5. 2外排水系统
浙江建设 职业
技术学院
❖ 指屋面不设雨水斗，建筑物内部无雨水 管道的雨水排放方式。按照屋面有无天沟可 以分为以下两种：天沟Leabharlann 排水外排水檐沟外排水
2-5建筑雨水排水系统
5. 2外排水系统
1、檐沟外排水
适用：
居住建筑，屋面面积 比较小的公共建筑和 单跨工业建筑，
技术学院
天沟：
指屋面构造上的排水沟，雨雪水沿天沟流向建筑物 的两端，经墙外的立管排到地面或排到雨水道。
消能池
雨水斗
天沟
沉降缝
检 查 井
谢谢！
浙江建设 职业
技术学院
2、密闭系统：
雨水由雨水斗收集，进入雨水立管，或通过悬
吊管直接排至室外的系统，室内不设检查井。为压力 排水。
3、压力流（虹吸式）雨水系统：
采用虹吸式雨水斗，管道中是全充满的压力流状态， 屋面雨水的排水过程是一个虹吸排水过程。
2-5建筑雨水排水系统
5. 1内排水系统
浙江建设 职业
技术学院
二、内排水系统组成
由天沟、雨水斗、连接管、悬吊管、立管、排出管 等部分组成。
2-5建筑雨水排水系统
5. 1内排水系统
虹吸式雨水斗
浙江建设 职业
技术学院
65型雨水斗
2-5建筑雨水排水系统
5. 1内排水系统
浙江建设 职业
技术学院
检查井 为便于清通，室内雨水埋地管之间要设置检查井。
检查井深度不小于0.7m。 检查井内采用管顶平接， 水流转角不得小于135º。
建筑排水系统
建筑排水系统建筑排水系统是指将建筑物内部产生的废水和雨水，通过一系列的管道、设备和设施，进行收集、运输、处理和排放的系统。
它是建筑物中的重要组成部分，保证了建筑物内外环境的干净和安全。
本文将详细介绍建筑排水系统的组成、原理、分类、设计与施工等方面的内容。
一、建筑排水系统的组成建筑排水系统主要由以下几部分组成：1. 排水设备：包括卫生间、厨房、洗衣房等地方的水槽、马桶、洗手盆等设备。
2. 排水管道：由PVC、铸铁管等材料制成的管道，用于将废水从排水设备运输到污水处理站或者排放到河流等场所。
3. 检查井：设置在管道之间的连接点，用于检查管道的状况、疏通管道和清理污物。
4. 污水处理设施：通常为污水处理站，用于对废水进行处理，除去其中的悬浮物、有机物和细菌等。
5. 排放设施：包括排放口和相关管道，将经过处理的废水排放到指定地点，如河流或者下水道。
二、建筑排水系统的原理建筑排水系统的运行原理基于重力与水的流动。
废水的流动受到重力的影响，从高水位流向低水位。
排水管道的坡度是系统设计的关键，保证废水能够自然流向污水处理站或者排放口。
为了保证排水的顺畅，管道内部应保持光滑，并定期清理管道内的污物。
三、建筑排水系统的分类按照排水的性质，建筑排水系统可以分为污水排水系统和雨水排水系统。
1. 污水排水系统：主要用于收集和运输建筑内产生的废水，包括卫生间、厨房等地方的污水。
废水将流向污水处理站进行处理。
2. 雨水排水系统：用于收集和运输建筑物外部产生的雨水。
雨水流进排水管道后，可以通过雨水收集设备进行储存或者直接排放到河流等地。
四、建筑排水系统的设计与施工1. 设计：设计建筑排水系统时，需要考虑建筑物的使用功能、容纳人数、排水需求等因素，制定合理的管道布局和设备选择。
同时，要符合相关的国家建筑排水标准，确保系统的可靠性和安全性。
2. 施工：建筑排水系统的施工需要按照设计要求进行，包括管道的敷设、连接、密封等工序。
施工过程中要注意保护现有的建筑结构和设备，确保排水系统与建筑物的结合紧密并且不影响正常使用。
《建筑给排水》第7章 建筑内部雨水排水系统
繁形成水塞，出现负压抽力，管内压力
增加较快。
Q
泄流量
Q QB 泄流量
掺K 气 比
雨水P
斗入 口处 压力
天h
沟 水 深
降t 雨 tB
历 时
tA QA
③ 饱和阶段: t=tB，充水率α=1 单相压力流
Q
Q-h：泄流量最大。
泄流量
Q-K: 掺气比为零，不掺气，管
内满流，天沟水深增加，泄水
Q
泄流量雨水排水系统
雨水斗
承雨斗 立管
檐沟
2、天沟外排水
天沟
山墙
50~100mm
溢流口
组成：
天沟、雨水斗、排水立管 天沟长度40~50m，不超过 50m，天沟坡度i=0.003~0.006。
防止天沟末端积水太深
泄压管
适用条件：
长度<100m的多跨工业 厂房的大型屋面
消能池
检查井
雨水斗 检 查 井
屋面集水优先考虑天沟形式，雨水都置于天沟内；建筑屋 面内排水和长天沟外排水一般宜采用重力半有压流系统 （如87型）；大型屋面的库房和公共建筑内排水，宜采用 虹吸式有压流系统，檐沟外排水宜采用重力无压流系统。
7-2 雨水内排水系统流动的物理现象
目的：了解雨水内排水系统由于水气两相流动，管内压 力变化的影响规律，为雨水管系设计提供依据。
室外雨水管道。
最小管径DN为200mm 最大管径不超过600mm 采用混凝土管、钢筋混凝土管或陶土管 管道坡度按生产废水管道最小坡度计算（表5-5）
第7章 建筑雨水排水系统
（7）附属构筑物：检查井、检查口井和排气井（P201 图6.5）
按出户管在室内部分是否存在自由液面，可分为：
建筑排水系统
建筑排水系统建筑排水系统是指在建筑物内部或周围设置的用于排除污水和雨水的设施和管道系统。
它在建筑物的正常运行和生活质量中起着至关重要的作用。
本文将重点介绍建筑排水系统的设计原理、常见类型以及维护管理等相关内容。
一、设计原理建筑排水系统的设计原理主要包括以下几个方面：1. 引水原理：建筑排水系统通过设置下水道和排水管道，利用重力作用将污水引导到污水处理设施或城市下水道系统，实现排除污水的目的。
2. 分流原理：建筑排水系统会将污水和雨水进行分流处理，避免污水和雨水混合引起的环境问题，同时减轻城市下水道系统的负荷。
3. 排水原理：建筑排水系统通过设置斜坡、管道直径和通气装置等措施，使污水和雨水在管道中能够自然流动，保证排水的顺利进行。
二、常见类型建筑排水系统根据排水对象的不同可以分为污水排水系统和雨水排水系统。
具体包括以下几种类型：1. 污水排水系统：污水排水系统是将室内产生的污水从建筑物引导至下水道系统或污水处理设施的系统。
它由下水道、污水管道、污水处理设备等组成。
2. 雨水排水系统：雨水排水系统是将建筑物周围的雨水收集和排除的系统。
它包括雨水管道、雨水口、排水渠等设施，可以保证建筑物周围不积水，确保室内外环境的卫生和安全。
3. 综合排水系统：综合排水系统是将污水和雨水进行集中处理和排放的系统。
它将污水和雨水进行分流，并通过合适的处理方式进行净化，以减少对环境的污染。
三、维护管理良好的维护管理对于建筑排水系统的正常运行至关重要。
以下是建筑排水系统的常见维护管理措施：1. 定期检查：定期对建筑排水系统进行检查，查看是否有漏水、堵塞、腐蚀等问题，并及时修复。
2. 清洁排水口：保持排水口的畅通，定期清理积聚在排水口内的杂物和污泥，避免堵塞。
3. 注意排水材料选择：在建设和维护过程中选择优质的排水材料，确保其耐久性和可靠性。
4. 防止过载：合理设计和使用建筑排水系统，避免过载情况的出现，防止因为超负荷而导致的系统损坏。

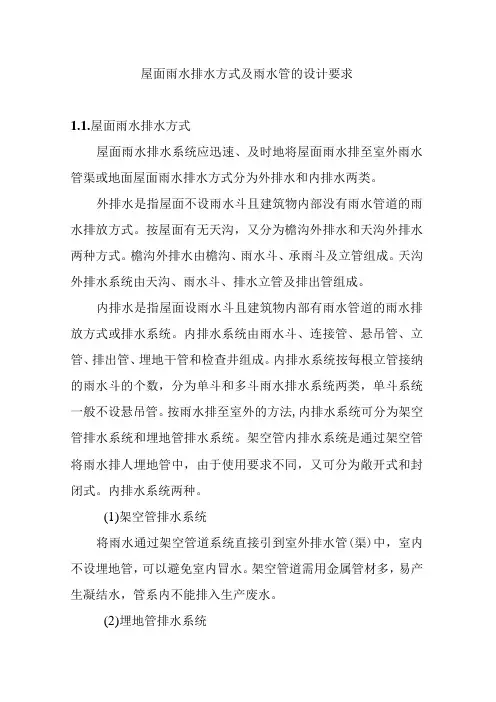

屋面雨水排水方式及雨水管的设计要求
屋面雨水排水方式及雨水管的设计要求1.1.屋面雨水排水方式屋面雨水排水系统应迅速、及时地将屋面雨水排至室外雨水管渠或地面屋面雨水排水方式分为外排水和内排水两类。
外排水是指屋面不设雨水斗且建筑物内部没有雨水管道的雨水排放方式。
按屋面有无天沟，又分为檐沟外排水和天沟外排水两种方式。
檐沟外排水由檐沟、雨水斗、承雨斗及立管组成。
天沟外排水系统由天沟、雨水斗、排水立管及排出管组成。
内排水是指屋面设雨水斗且建筑物内部有雨水管道的雨水排放方式或排水系统。
内排水系统由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。
内排水系统按每根立管接纳的雨水斗的个数，分为单斗和多斗雨水排水系统两类，单斗系统一般不设悬吊管。
按雨水排至室外的方法,内排水系统可分为架空管排水系统和埋地管排水系统。
架空管内排水系统是通过架空管将雨水排人埋地管中，由于使用要求不同，又可分为敞开式和封闭式。
内排水系统两种。
(1)架空管排水系统将雨水通过架空管道系统直接引到室外排水管(渠)中，室内不设埋地管，可以避免室内冒水。
架空管道需用金属管材多，易产生凝结水，管系内不能排入生产废水。
(2)埋地管排水系统埋地管排水系统是通过架空管、立管将雨水接入室内埋地管排至室外，按使用要求又分敞开式和封闭式两种：1)敞开式内排水系统。
由架空管道将雨水引入室内埋地管的检查井中，然后由埋地管引至室外。
若设计和施工不当,会引起检查井发生冒水现象。
此种系统可使用非金属材料，并可排入生产废水。
2)封闭式内排水系统。
封闭式内排水系统是压力排水,埋地管在检查井内装设封闭的三通管，管口用盖封闭以防冒水。
封闭式排水系统用于不允许冒水的建筑物。
系统不能排入生产废水。
1.2.雨水管的设计要求(1)雨水量计算屋面雨水排水系统雨水量的大小是设计计算雨水排水系统的依据，其值与该地暴雨强度、汇水面积、以及径流系数有关。
1)设计降雨强度应按当地或相邻地区暴雨强度计算确定。
建筑屋面、建筑物基地、居住小区的雨水管道的设计降雨历时，可按下列规定确定：A.屋面雨水排水管道设计降雨历时按5min计算。
建筑内排水系统的组成？
建筑内排水系统是建筑物内部用于排放废水和雨水的系统，它对于保持建筑物内部的卫生和安全至关重要。
一个完整的建筑内排水系统通常包括以下几个主要组成部分：1. 排水管道：这是建筑内排水系统的核心部分，负责将废水从各个排放点输送到指定的排放地点。
排水管道通常由塑料、铸铁或钢等材料制成，其形状和尺寸取决于建筑物的设计和用途。
排水管道可以分为主排水管道和支排水管道，主排水管道负责将废水输送到建筑物外部，而支排水管道则负责将废水输送到主排水管道。
2. 排水设备：这些设备用于处理和控制废水的流动，包括马桶、洗手池、淋浴器、洗衣机等。
排水设备通常与排水管道相连，以便将废水输送到管道中。
此外，排水设备还包括一些阀门和止回阀，用于控制废水的流量和防止回流。
3. 排水井：排水井是建筑物内部的一个垂直空间，用于收集和储存废水，直到排水管道可以将其排放出去。
排水井通常位于建筑物的地下室或地面层，其大小和形状取决于建筑物的设计和用途。
排水井内部通常设有格栅，以防止固体废物进入管道。
4. 排水泵：在某些情况下，如地下室或低洼地区的建筑物，可能需要使用排水泵来帮助排放废水。
排水泵通过增加水流的压力，使废水能够克服重力作用，顺利流入排水管道。
排水泵可以是电动或手动操作的，也可以是固定式或便携式的。
5. 通风系统：为了确保排水系统的正常运行，需要对管道进行定期维护和检查。
通风系统可以帮助排放管道中的气体，减少管道内的气压波动，从而降低管道破裂的风险。
通风系统通常包括排气阀、风帽等部件。
6. 检测和维护设备：为了确保排水系统的正常运行，需要定期对其进行检测和维护。
检测设备包括流量计、水位计、压力表等，用于监测管道中的流量、水位和压力等参数。
维护设备包括清洁工具、维修工具等，用于清理管道内的污垢和修复损坏的部件。
总之，建筑内排水系统是一个复杂的工程系统，需要综合考虑建筑物的设计、用途、地理位置等因素，以确保其正常运行和有效排放废水。
《建筑给排水》第5章 建筑内部排水系统
3、管内压力
（1）横支管内的压力变化
八字形
排水开始
排水结束
立管内无其它排水
卫生器具B与横管连接处前后 形成水跃
卫生器具A存水弯进水管水面 上升；负压抽吸，水面下降
卫生器具C存水弯进水管水面 稳定
立管内有其它排水 排水横支管位于立管
上部
立管上部和BD段内形成负压 AB段正压减弱
4、新型排水系统
① 压力流排水系统：在卫生器 具排水口下装微型污水泵， 水流状态由重力非满流变为 压力满流；
② 真空排水系统：设有真空泵 站，由真空泵、真空收集器 和污水泵组成。
五、排水系统的选择
当有污水处理厂时，宜采用污废水合流制，但厨房废水应 单独排出；
当无污水处理厂时，宜采用污废水分流制，生活排水应经 处理达标后排放；
地漏的类型 P148
S型：排水横管距卫 生器具出水口较远， 器具排水管与横管垂 直连接时
P型：排水横管距卫 生器具出水口较近时
U型：水平横交管， 两侧设置清扫口
3、排水管道布置
自卫生器具至排出管的距离应最短，管道转弯应最少 排水立管宜设置在排水量最大、靠近最脏、杂质最多的排
水点处，且立管尽量不转弯 排水管道一般宜地下埋设或在地面上、地板下明设；在气
m：t时刻内通过所给断面水流的质量，kg Q：下落水流流量，m3/s
ρ：水的密度，kg/m3
t：时间，s
表面摩擦力P ↑ P d j L 沿程阻力系数 管壁粗糙高度，m
τ ：水流内摩擦力，以单位面积
上的平均切应力表示，N/m2
dj：立管内径，m
ΔL：中空圆柱体长度，m
v2
cjj 142-2014 建筑屋面雨水排水系统技术规程
cjj 142-2014 建筑屋面雨水排水系统技术规程摘要：1.CJJ 142-2014 建筑屋面雨水排水系统技术规程简介2.规程的主要内容3.规程的适用范围4.规程的实施与执行5.规程的重要性正文：1.CJJ 142-2014 建筑屋面雨水排水系统技术规程简介CJJ 142-2014 建筑屋面雨水排水系统技术规程是我国建筑行业的一项重要技术标准，于2014 年发布实施。
该规程主要针对建筑屋面雨水排水系统的设计、施工、验收及运行维护等方面提供了详细的技术要求和规定，旨在保证建筑屋面雨水排水系统的安全、可靠、高效运行。
2.规程的主要内容CJJ 142-2014 建筑屋面雨水排水系统技术规程主要包括以下内容：（1）术语和定义：对建筑屋面雨水排水系统相关的术语进行了定义，以便于各方准确理解和使用。
（2）设计要求：对建筑屋面雨水排水系统的设计原则、设计参数、设计方法等进行了详细规定，以确保设计合理、科学。
（3）材料和设备要求：对建筑屋面雨水排水系统使用的材料、设备进行了规定，以保证其质量、性能满足设计要求。
（4）施工要求：对建筑屋面雨水排水系统的施工工艺、施工方法、施工质量验收等进行了详细规定，以确保施工质量。
（5）验收要求：对建筑屋面雨水排水系统验收的程序、方法、标准等进行了规定，以保证验收的科学性、客观性。
（6）运行维护要求：对建筑屋面雨水排水系统的运行管理、维护保养、故障处理等进行了详细规定，以保证系统长期稳定运行。
3.规程的适用范围CJJ 142-2014 建筑屋面雨水排水系统技术规程适用于我国境内新建、扩建、改建的建筑屋面雨水排水系统工程的设计、施工、验收及运行维护。
对于其他类型的建筑屋面雨水排水系统，可参照本规程执行。
4.规程的实施与执行CJJ 142-2014 建筑屋面雨水排水系统技术规程是我国建筑行业的强制性标准，各级建设行政主管部门、设计单位、施工单位、监理单位等均应严格按照本规程执行。
建筑屋面雨水排水系统技术规程
建筑屋面雨水排水系统技术规程建筑屋面雨水排水系统技术规程一、综述建筑屋面雨水排水系统是建筑雨水排水系统的一个重要组成部分，它不仅对建筑物进行全面排水，而且确保建筑物正常使用，以防止渗漏、积水、渗水等。
换句话说，建筑物屋面雨水排水系统的设计与施工质量，即安全、效率和可持续性的设计原则，对建筑物安全性能和长期使用质量起着至关重要的作用。
此外，建筑屋面雨水排水系统必须符合国家有关法规要求，同时考虑不同结构形式、使用条件、环境要求和使用寿命，满足建筑物的排水需要。
二、设计原则1. 制定适当的放水排水规程，实现建筑屋面排水性能的有效提高，提高建筑屋面的可视性；2. 根据建筑物的屋脊形状和斜角，进行合理的布局设计，绘制简单、实用的排水计算方案，保证排水性能；3. 根据建筑屋面排水系统实际情况，确定合理的排水孔尺寸，确定合理的排水比例，加强屋面排水流量的统一；4. 同时注意节约水源，并坚持过滤、净化的原则，设计切实可行的净水装置；5. 避免制作工艺，使系统施工简单，必要时运用新型材料，能够有效减少及控制建筑物屋面排水工程耗费。
三、配置施工1.结构改造：屋面排水系统首先要根据建筑物形式以及排水特性，进行结构改造，包括屋面、楞檩、垫密底槽等，确保建筑排水系统有效流通；2. 装饰装置：安装铝制屋架，运用圆形排水管和电动排水泵，实施管道连接的灌接，运动装置的施工安装，电器箱的安装，室外排水管的混凝土施工，以及辅助直线板的安装等；3. 内部排水检修：包括对内部排水管路进行水性试验，调节内部排水检修，及水源水位调节等；4. 检查审查：运用压力表和水质仪等工具，进行审计检查，以确保系统的性能和设备的正确使用；5. 运行测试：实施内外排水系统的试运行，以及人工运行泵的排水试水；6. 保养修理：定期进行屋面排水系统的保养维护，及时发现并纠正可能存在的漏水等问题。
四、屋面雨水排水质量1. 对排水系统施工质量应有严格要求，要求安装牢固，施工工艺除无误外，符合设计要求；2. 排水系统安装技术规程应上乘，施工不得少于安装技术规程要求；3. 水泵安装准确，接管连接牢靠，调节元件应得到有效防腐处理；4. 板块、支架等安装施工要严格遵守施工技术规程要求；5. 管道安装要精确无误，墙体施工灌接要牢固、与墙体充分融合；6. 内、外排水管道的管接应平滑无错位，密封良好；7. 排水装置安装严格按照图纸和规程要求安装；8. 检查运转合格后方可投入使用；9. 安装完成后进行水性试验，要求无渗漏。
建筑屋面雨水排水系统总结
4.3 雨水排水系统的水力计算
• 4.3.1 雨水量计算
• 其值与该地暴雨强度q、汇水面积F以及径流系数有关，屋 面径流系数一般取=0.9
• 1. 设计暴雨强度q
• 设计暴雨强度公式中有设计重现期P和屋 面给水时间t两个参数，P一般为2-5年，重 要建筑不小于10年，在我国屋面给水时间按 5min计算。
4.4压力流（虹吸式）雨水排水系统
1.雨水斗水气流动状态
压力流屋面雨水排水系统采用虹吸式雨水斗，管道中是全充满 的压力流的压力流状态。
2.悬吊管水气流动状态
在悬吊管中，水流从悬吊管的最远端向立管方向运动，沿流动 方向，水头损失迅速增加 ,管内呈不断增大的负压，在与立管的 交叉点处负压最大。
3.立管和排水管水气流动状态
②悬吊管与立管：随悬吊管的延伸，管内压力逐渐减小，负压增大， 至悬吊管与立管的连接处负压最大，形成虹吸。立管内的压力变 化规律与过度阶段末端相似，由负压逐渐增加到正压。在立管与 埋地管连接处达到最大正压。
③埋地干管：水头损失不断增加，管内正压值不断减少。
由以分析可以看出，单斗雨水系统饱和阶段的雨水斗完全淹没， 管内满流不掺气，雨水排水系统的泄流量达到最大，雨水主要靠 负压抽吸流动，是水单相压力流。
从立管与悬吊管交点向下立管内的负压值也随之很快减少至 零，继之出现逐渐增加的正压，立管底部达到最大值后再逐渐 减少，正压逐渐被消耗，至排水井处与大气相通，管道中的压 力为零。
4.2 内排水系统中的水气流动物理现象
雨水从屋面暴露于大气中的雨水斗用管道输送到大气接触 的雨水井或地面，其间没有能量输入，水体的这种流动通 常称为重力流动。 4.2.1 单斗雨水系统
• 单斗雨水排水系统：悬吊管上连接单个雨水斗 的雨水排水系统。
