智能变电站一体化电源的优化设计
智能变电站一体化电源的优化设计
摘要:分析了常规变电站站用电系统现状及存在问题,主要包括原系统自动化水平低,系统管理和信息共享困难、投资浪费、维护面宽等,针对这些问题,以110kV台海变电站工程一体化电源系统为例,对智能变电站站用电源一体化设计的优化进行论述,即采用网络通信、一体化监控等方法实现站用电源网络智能化设计,切实提高了系统的自动化水平;并对电源系统的接线方式、蓄电池等设备进行了优化,从而避免了设备重复配置,优化了布局,保证了运行、维护的经济性。
关键词:智能变电站 一体化 交直流
交直流电源是变电站安全运行的基础,随着变电站智能化程度的提高以及智能变电站的相继投运,提高站用电源整体的运行管理水平具有非常重要的意义。本文以110kV台海智能变电站工程为例,简单介绍了交直流一体化电源系统在智能变电站中的优化及应用。
1 概述
交直流电源系统是变电站的一个重要组成部分,是变电站安全稳定运行的基础。近年来,随着变电站智能水平的不断提高,站用电源在资源整合、自动化水平、管理模式等方面都得到长足的发展。为减少站用电源系统设备的重复配置,建立站用电源信息共享的一体化平台,提高变电站站用电源系统的智能化水平,实现信息上行下达数字化传输,通过对传统直流电源系统、通信电源系统、逆变电源系统及站用交流电源系统等一体化设计、一体化配置及一体化监控,将其运行工况和信息数据通过一体化监控单元转换为DL/T860标准模型数据接入自动化系统并上传至远方控制中心。此设计理念对于提高站用电源整体的运行管理水平具有非常重要的意义。
2 站用电源系统现状
现在的无人值班变电站站用电源系统一般由站内公用直流系统、通信专用直流系统、UPS、交流系统等组成,站用电源系统主要为变电站内主要设备提供操作电源、电机储能、加热、通风及检修照明等电源。
一直以来,站用电源各子系统采用分散设计,独立组屏,设备由不同的厂家生产、安装、调试。以改造前的110kV台海变电站为例,站内直流电源和通信电源独立设置,每套系统都配置了充电设备、蓄电池组等设备,分别单独组屏,单独设置蓄电池室,虽然系统可以相互独立,但设备重复配置,增加了建筑空间,使运行维护人员的维护点增多,维护工作增大,经济性及工作效率受到明显制约。
其次,传统站用电源系统自动化程度不高。由不同供应商提供的各子系统通信规约一般不兼容,难以实现网络化管理,系统缺乏综合的分析平台,自动化程度较低。
3 一体化电源系统优化论述 3.1 一次系统概况
110kV台海变电站电压等级为110/10kV,规模如下:主变压器:远期建设3×50MVA主变压器,本期建设2×50MVA主变压器;110kV侧为扩大内桥接线,进线两回;10kV侧远期为单母线四分段接线,本期三段,#2主变10kV侧为双分支接线,10kV出线远期30回,本期20回。
3.2 直流负荷统计
其中变电站内部分按2h放电考虑,通信经常负荷按照4h事故放电时间考虑,放电额定容量确定为300A·h。电池采用单体2V,104只。
3.3 直流系统接线
直流母线采用单母线接线,设置一组阀控式密封铅酸蓄电池,蓄电池采用高频开关充电装置进行充电、浮充电,模块按n+1配置。直流供电除10kV配电装置采用环网供电外,其余110kV及主变压器各侧采用辐射供电方式,由直流馈线柜直接供电给各用电单元。蓄电池布置在专设的电池室,直流充电屏、馈线屏布置在二次设备室。
通信电源取自站用直流系统,使用DC/DC模块直接挂在变电站直流母线上,变换成48V后为通信负荷提供工作电源。
3.4 蓄电池
本次设计将站用蓄电池与通信专用蓄电池整合,选用一组阀控式密封铅酸蓄电池,容量按满足全站直流负荷考虑,并考虑温度修正、电池老化等因素,确定电池容量为300A·h,104只。不设端电池和调压装置。通过计算容量为300A·h的蓄电池组出口端电压UD满足DL/T5004-2004《电力工程直流系统设计技术规范》中均衡充电及事故放电情况下直流母线电压的要求(87.5%～110%Un)。
3.5 充电设备
充电装置采用高频开关电源模块,选用5×20A模块,经互投开关接入2路交流电源。
3.6 智能一体化电源系统监控平台
智能一体化电源系统监控平台使用DL/T860规约,实现电源系统统一智能监控,进而实现状态检修;智能监控除常规范围外,还包括蓄电池容量监测,交流系统漏电监测,所有进线、馈线回路监控,电源回路的程序化操作、联锁、协调联动等;设置智能型在线监测装置,具有完善的保护、在线自诊断、绝缘检测、直流接地巡检及微机蓄电池自动巡检等功能。
3.7 交流不间断电源(UPS)系统
变电站配置1套220V交流不间断电源系统(UPS),内设两台容量各为3kVA逆变电源装置,作为监控等设备的不间断电源,逆变器电源正常由交流供电,交流消失时自动切换由变电站直流馈线柜供电。 3.8 站用电源
本站由2台接地变压器提供站用电源,站用电容量为100kVA,站用电系统为380/220V交流三相四线制中性点直接接地系统。本次设计取消了传统的单母线分段接线方式,取消380V备自投装置和相关回路,采用ATS智能开关代替,两路站用电源直接接到智能ATS开关,通过智能开关实现站用电压多种运行方式的智能切换。这种设计不仅节省设备,回路简单,而且运行方式灵活方便,提高了站用交流电源智能管理和可靠性。
4 智能变电站交直流一体化电源系统的优越性
(1)减少了蓄电池组类型配置。将操作电源蓄电池组、UPS蓄电池组、通信蓄电池组合并成为1组蓄电池。(2)一体化设计。其外观一致,减少了重复配置,减少了组屏数,节约了占地空间。(3)网络化。各子系统智能设备通过通讯网络接入一体化监控器,一体化监控器通过1个通信口接入综自系统。(4)智能化。在一体化平台或远方调度平台可实时查看站用电源各子系统电量、开关量、事件信息,可修改系统参数、运行方式、遥控开关、对时,实现站用电源四遥。(5)兼容性强。由监控中心单元兼容各部分监控单元,一个接口,一种规约接入综合自动化系统。(6)更可靠。资源共享后组屏更从容,一体化蓄电池维护更有保证,一体化设计,分布式实现,更注重故障隔离。(7)投资及维护费用减少。简化采购和施工协调,总投资减少,总维护费用降低。

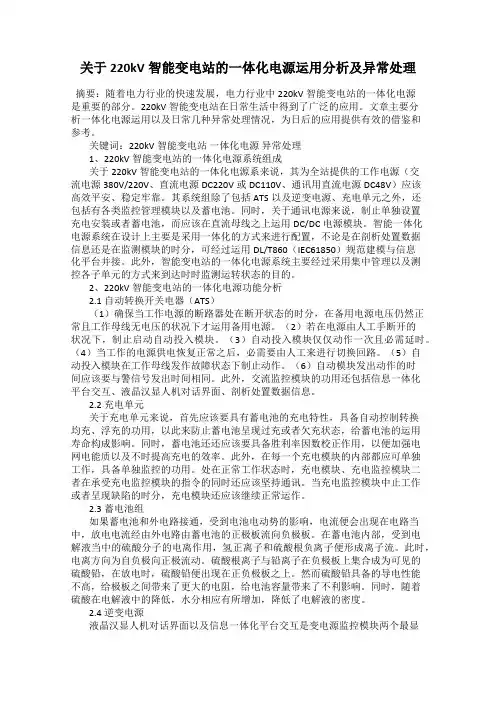

关于220kV智能变电站的一体化电源运用分析及异常处理
关于220kV智能变电站的一体化电源运用分析及异常处理
摘要：随着电力行业的快速发展，电力行业中220kV智能变电站的一体化电源是重要的部分。220kV智能变电站在日常生活中得到了广泛的应用。文章主要分析一体化电源运用以及日常几种异常处理情况，为日后的应用提供有效的借鉴和参考。
关键词：220kV智能变电站 一体化电源 异常处理
1、220kV智能变电站的一体化电源系统组成
关于220kV智能变电站的一体化电源系来说，其为全站提供的工作电源（交流电源380V/220V、直流电源DC220V或DC110V、通讯用直流电源DC48V）应该高效平安、稳定牢靠。其系统组除了包括ATS以及逆变电源、充电单元之外，还包括有各类监控管理模块以及蓄电池。同时，关于通讯电源来说，制止单独设置充电安装或者蓄电池，而应该在直流母线之上运用DC/DC电源模块。智能一体化电源系统在设计上主要是采用一体化的方式来进行配置，不论是在剖析处置数据信息还是在监测模块的时分，可经过运用DL/T860（IEC61850）规范建模与信息化平台并接。此外，智能变电站的一体化电源系统主要经过采用集中管理以及测控各子单元的方式来到达时时监测运转状态的目的。
2、220kV智能变电站的一体化电源功能分析
2.1自动转换开关电器（ATS）
（1）确保当工作电源的断路器处在断开状态的时分，在备用电源电压仍然正常且工作母线无电压的状况下才运用备用电源。（2）若在电源由人工手断开的状况下，制止启动自动投入模块。（3）自动投入模块仅仅动作一次且必需延时。（4）当工作的电源供电恢复正常之后，必需要由人工来进行切换回路。（5）自动投入模块在工作母线发作故障状态下制止动作。（6）自动模块发出动作的时间应该要与警信号发出时间相同。此外，交流监控模块的功用还包括信息一体化平台交互、液晶汉显人机对话界面、剖析处置数据信息。

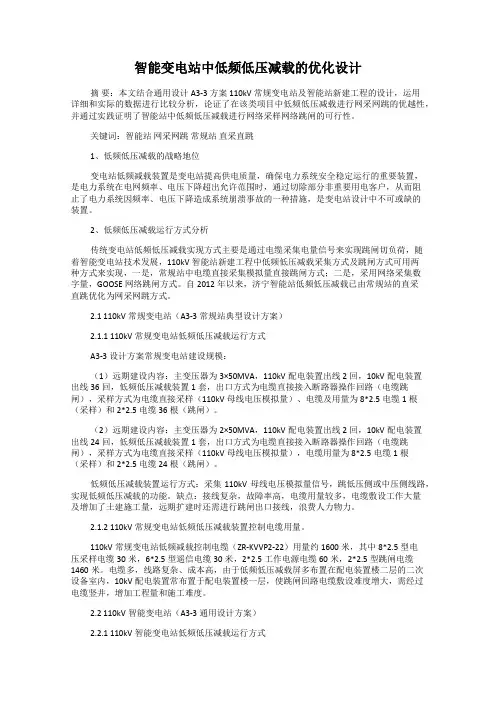

智能变电站中低频低压减载的优化设计
智能变电站中低频低压减载的优化设计
摘 要：本文结合通用设计A3-3方案110kV常规变电站及智能站新建工程的设计，运用详细和实际的数据进行比较分析，论证了在该类项目中低频低压减载进行网采网跳的优越性，并通过实践证明了智能站中低频低压减载进行网络采样网络跳闸的可行性。
关键词：智能站 网采网跳 常规站 直采直跳
1、低频低压减载的战略地位
变电站低频减载装置是变电站提高供电质量，确保电力系统安全稳定运行的重要装置，是电力系统在电网频率、电压下降超出允许范围时，通过切除部分非重要用电客户，从而阻止了电力系统因频率、电压下降造成系统崩溃事故的一种措施，是变电站设计中不可或缺的装置。
2、低频低压减载运行方式分析
传统变电站低频低压减载实现方式主要是通过电缆采集电量信号来实现跳闸切负荷，随着智能变电站技术发展，110kV智能站新建工程中低频低压减载采集方式及跳闸方式可用两种方式来实现，一是，常规站中电缆直接采集模拟量直接跳闸方式；二是，采用网络采集数字量，GOOSE网络跳闸方式。自2012年以来，济宁智能站低频低压减载已由常规站的直采直跳优化为网采网跳方式。
2.1 110kV常规变电站（A3-3常规站典型设计方案）
2.1.1 110kV常规变电站低频低压减载运行方式
A3-3设计方案常规变电站建设规模：
（1）远期建设内容：主变压器为3×50MVA，110kV配电装置出线2回，10kV配电装置出线36回，低频低压减载装置1套，出口方式为电缆直接接入断路器操作回路（电缆跳闸），采样方式为电缆直接采样（110kV母线电压模拟量）、电缆及用量为8*2.5电缆1根（采样）和2*2.5电缆36根（跳闸）。
（2）远期建设内容：主变压器为2×50MVA，110kV配电装置出线2回，10kV配电装置出线24回，低频低压减载装置1套，出口方式为电缆直接接入断路器操作回路（电缆跳闸），采样方式为电缆直接采样（110kV母线电压模拟量），电缆用量为8*2.5电缆1根（采样）和2*2.5电缆24根（跳闸）。
智能变电站220kV智能终端合并单元一体化装置应用研究
智能变电站220kV智能终端合并单元一体化装置应用研究
摘 要：智能变电站智能终端合并单元一体化装置在110 kV电压等级已得到广泛的应用，达到节省就地智能控制柜空间、节约占地、节省投资的目的，也积累了大量的运行经验。文章在此基础上对220 kV智能终端合并单元一体化装置的应用进行分析，通过对装置集成的可行性、装置集成方案、集成后装置的可靠性、对运维的影响、经济效益等进行全面的研究，建议220 kV采用智能终端合并单元一体化装置，以推动智能变电站技术的进步。
关键词：智能变电站;二次设备;智能终端;合并单元
智能终端合并单元一体化装置在110 kV电压等级已得到广泛应用，达到节省就地智能控制柜空间、方便运维等目的。
随着智能变电站的广泛建设，220 kV智能控制柜内配置独立合并单元、智能终端，使得智能控制柜柜体增大，柜内布线拥挤，不便于运行维护;并且装置多，柜内发热量大，影响了设备的安全可靠性及运行寿命;此外，220 kV过程层设备为双套配置，使得过程层设备、柜体、光缆数量远远多于110 kV过程层设备。以上这些因素严重制约了220 kV智能变电站二次设备的布置优化。
因此，本文提出在220 kV电压等级采用智能终端合并单元一体化装置，以优化布局，简化接线。下文对采用智能终端合并单元的可行性、技术方案、可靠性、对运行维护的影响、效益等进行分析。
1 装置集成方案
220 kV合并单元智能终端一体化置采用双CPU配置方式。其中，CPU1主要负责智能终端功能，实现对一次设备控制驱动与状态采集、GOOSE点对点或组网收发功能;CPU2主要负责合并单元功能，实现对电流电压模拟量或数字量采样、SV点对点或组网收发功能。双CPU独立工作、互不影响，同时又通过内部高速总线交互实时采样和GOOSE信息，实现双CPU复采、SV、GOOSE共口传输等功能。
合并单元智能终端一体化装置主要安装在GIS本体汇控柜或一次设备就地智能柜中，既可通过模拟量输入方式实现传统互感器的数字化，也可通过IEC

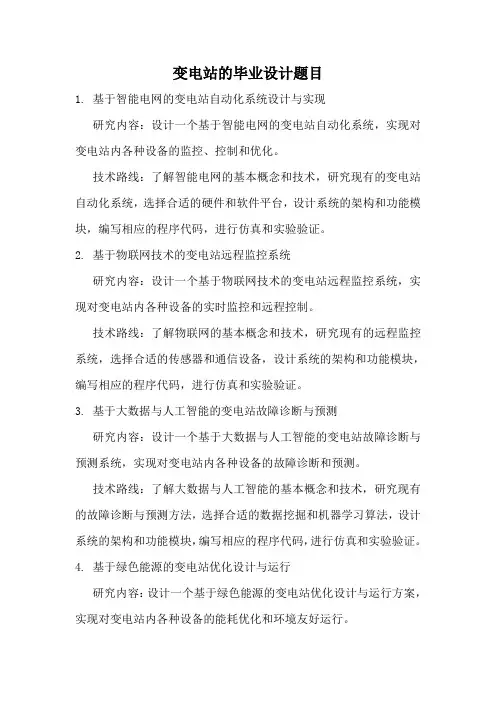

关于变电站的毕业设计题目
变电站的毕业设计题目
1. 基于智能电网的变电站自动化系统设计与实现
研究内容：设计一个基于智能电网的变电站自动化系统，实现对变电站内各种设备的监控、控制和优化。
技术路线：了解智能电网的基本概念和技术，研究现有的变电站自动化系统，选择合适的硬件和软件平台，设计系统的架构和功能模块，编写相应的程序代码，进行仿真和实验验证。
2. 基于物联网技术的变电站远程监控系统
研究内容：设计一个基于物联网技术的变电站远程监控系统，实现对变电站内各种设备的实时监控和远程控制。
技术路线：了解物联网的基本概念和技术，研究现有的远程监控系统，选择合适的传感器和通信设备，设计系统的架构和功能模块，编写相应的程序代码，进行仿真和实验验证。
3. 基于大数据与人工智能的变电站故障诊断与预测
研究内容：设计一个基于大数据与人工智能的变电站故障诊断与预测系统，实现对变电站内各种设备的故障诊断和预测。
技术路线：了解大数据与人工智能的基本概念和技术，研究现有的故障诊断与预测方法，选择合适的数据挖掘和机器学习算法，设计系统的架构和功能模块，编写相应的程序代码，进行仿真和实验验证。
4. 基于绿色能源的变电站优化设计与运行
研究内容：设计一个基于绿色能源的变电站优化设计与运行方案，实现对变电站内各种设备的能耗优化和环境友好运行。 技术路线：了解绿色能源的基本概念和技术，研究现有的变电站优化设计与运行方法，选择合适的节能技术和环保措施，设计系统的架构和功能模块，编写相应的程序代码，进行仿真和实验验证。
5. 基于虚拟仿真技术的变电站安全培训系统
研究内容：设计一个基于虚拟仿真技术的变电站安全培训系统，实现对变电站工作人员的安全培训和考核。
技术路线：了解虚拟仿真技术的基本概念和技术，研究现有的安全培训系统，选择合适的虚拟仿真平台和工具，设计系统的架构和功能模块，编写相应的程序代码，进行仿真和实验验证。

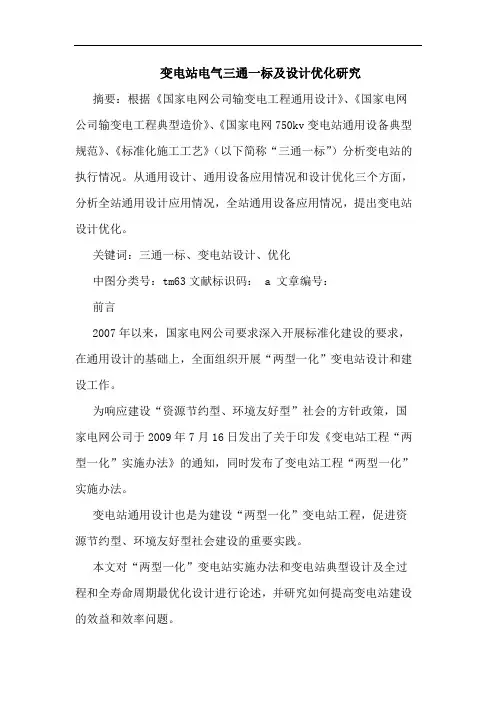

变电站电气三通一标及设计优化
