路基防护与加固工程ppt课件
度不应小于150mm。空心预路基制防护块与加内固工应程 填充种植土，喷播植草。
12
锚杆混凝土格架植物防护
锚杆的作用：通过锚杆把破碎松散岩层组合连接成整体，并锚固在地 层深部稳固的岩体上，使锚索长度范围内的软弱岩体（层）挤压密实， 提高岩层层面间的正压力和摩阻力，阻止开裂松散岩体位移，从而达 到加固边坡的目的。
14
铺草皮防路基护防护与加固工程
15
3.植树
带状植树
连续植树
横断面示意图
适用范围：适用于坡率缓于1：1.5和边坡或在边坡以外的河岸及
漫滩地。应选用根深叶密的低路基矮防护灌与加木固工。程
16
路基防护与加固工程
17
路基防护与加固工程
18
植物防护三种形式的比较
– 种草
• 适用范围：土质适宜种草，种草边坡坡度不宜 陡于1:1，不浸水或短期浸水但地 面径流速度不超过0.6m/s的路基边 坡。
路基防护与加固工程
47
一、直接防护
直接防护措施包括植物和砌石防护、抛石或石笼防护两大类。
（1）抛石防护 适用范围：抛石防护的应用广泛，对于经常浸水（水流速度 3.0~5.0m/s）的深水地段的路基边坡防护及洪水季节防护抢险中的 使用更加普遍。在缺少大块石料地区，也可以把混凝土预制块作为 抛投材料。（施工在枯水季节施工，采用大石块或混凝土预制块）。
路基防护与加固工程
36
5.护面墙
为了覆盖各种软质岩层 和较破碎岩石的挖方边 坡，防止雨水渗入而修 建的墙—护面墙。
路基防护与加固工程
37
护面墙
浆砌片石的坡面覆盖层。
➢适用性及作用：用于封闭各种软质岩层和较破碎的挖方边坡，
只承受自重，不承受墙背土侧压力。
《路基防护与加固》PPT课件
16
功能：
1） 稳固边坡，防止土体冲蚀。
2）植物深根可穿过坡体浅层的松化带，锚固 到较稳定的土体，一般可达50--150cm 深，起 到预应力锚杆的作用。
3）浅根植草根系发达，错综盘结，起到加筋 和截留降雨，消弱冲刷，控制土粒流失的作用。
4）植物还可通过吸收水份和蒸发坡体水分， 17 提高边坡土体的抗剪强度。
25
4.客土喷播：
概念：客土喷播是将含有植物生长所需营养的 基质材料混合胶结材料喷附在岩基坡面上，在 岩基坡面上创造出宜于植物生长的硬度的、牢 固且透气、与自然表土相近的土板块，种植出 可粗放管理的植物群落，最大程度地恢复自然 生态。
客土喷播适用于风化岩石、土壤较少的软质岩 石、养分较少的土壤、硬质土壤、植物立地条 件差的高大陡坡面和受侵蚀显著的坡面。
2
3
4
为使路线平顺，在自然地面低于路基设计标高 处要填筑成路堤，在自然地面高于路基设计标 高处要开挖成路堑（“lu qian”，实际工程上 通常念lu zhan ，目的是为了避免和“路肩” 误读）。
路堤：高于原地面的填方路基。
路堤在结构上分为上路堤和下路堤，上路堤是 指路面底面以下0.80m～1.50m 范围内的填方 部分；下路堤是指上路堤以下的填方部分。
18
植物防护的种类： ①种草： 适宜坡高不大、边坡不陡于1:1的土质易种植
边坡，其表面水径流速度应低于0.6m/s。 边 坡坡度在1:1~1:2时也可种草，但应采取固定 草种布或网格固定撒种较陡、冲刷严重、径流速度大于0.6m/s、 附近草皮来源较易地区的路基。
路基防护与加固设计
1
第一节：概述
一 概念： 路基：指的是按照路线位置和一定技术要求
修筑的作为路面基础的带状构造物，路基是 用土或石料修筑而成的线形结构物。 它承受着本身的岩土自重和路面重力,以及 由路面传递而来的行车荷载,是整个公路构 造的重要组成部分。 路基依其所处的地形条件不同，有两种基本 形式：路堤和路堑，俗称填方和挖方。
功能：
1） 稳固边坡，防止土体冲蚀。
2）植物深根可穿过坡体浅层的松化带，锚固 到较稳定的土体，一般可达50--150cm 深，起 到预应力锚杆的作用。
3）浅根植草根系发达，错综盘结，起到加筋 和截留降雨，消弱冲刷，控制土粒流失的作用。
4）植物还可通过吸收水份和蒸发坡体水分， 17 提高边坡土体的抗剪强度。
25
4.客土喷播：
概念：客土喷播是将含有植物生长所需营养的 基质材料混合胶结材料喷附在岩基坡面上，在 岩基坡面上创造出宜于植物生长的硬度的、牢 固且透气、与自然表土相近的土板块，种植出 可粗放管理的植物群落，最大程度地恢复自然 生态。
客土喷播适用于风化岩石、土壤较少的软质岩 石、养分较少的土壤、硬质土壤、植物立地条 件差的高大陡坡面和受侵蚀显著的坡面。
2
3
4
为使路线平顺，在自然地面低于路基设计标高 处要填筑成路堤，在自然地面高于路基设计标 高处要开挖成路堑（“lu qian”，实际工程上 通常念lu zhan ，目的是为了避免和“路肩” 误读）。
路堤：高于原地面的填方路基。
路堤在结构上分为上路堤和下路堤，上路堤是 指路面底面以下0.80m～1.50m 范围内的填方 部分；下路堤是指上路堤以下的填方部分。
18
植物防护的种类： ①种草： 适宜坡高不大、边坡不陡于1:1的土质易种植
边坡，其表面水径流速度应低于0.6m/s。 边 坡坡度在1:1~1:2时也可种草，但应采取固定 草种布或网格固定撒种较陡、冲刷严重、径流速度大于0.6m/s、 附近草皮来源较易地区的路基。
路基防护与加固设计
1
第一节：概述
一 概念： 路基：指的是按照路线位置和一定技术要求
修筑的作为路面基础的带状构造物，路基是 用土或石料修筑而成的线形结构物。 它承受着本身的岩土自重和路面重力,以及 由路面传递而来的行车荷载,是整个公路构 造的重要组成部分。 路基依其所处的地形条件不同，有两种基本 形式：路堤和路堑，俗称填方和挖方。
路基防护与加固
第一节概述1、防护与加固的原因及意义路基防护与加固的原因1）坡面冲刷及风化2）河岸冲刷3）土质浸水湿软4）地基湿软沉陷路基防护与加固的意义1）确保路基路面的稳定2）确保路基路面的强度3）确保路基路面的使耐久性2、路基防护与加固的类型按防护与加固的目的与作用分类：1）、坡面防护－－保护路基边坡表面，以防受到自然因素的破坏（雨水冲刷、干湿及冷热循环作用，以及表面风化等）2）、冲刷防护（堤岸防护与加固）－－主要使沿河路不致受到水流的冲刷、淘空和浸软。
3)、支挡建筑－－指各类挡土墙，主要用以防止路基变形或支挡路基本体以保证其稳定性。
4)、地基加固－－指提高湿软地基的承载能力的措施。
3、防护与加固的区别防护工程－－防止冲刷和风化，主要起隔离作用的措施。
加固工程－－防止路基坍滑，主要起支撑作用的支挡结构物。
区别：› 防护工程主要用于路基本身稳定，即防护工程本身没有或很少有承受外力作用的能力。
› 加固工程主要用于路基本身不稳定，即本身具有承受外力作用的能力。
路基防护分类图第二节坡面防护1、植物防护1）种草› 适宜坡高不大、边坡不陡于1:1.0的土质易种植边坡，其表面水径流速度应低于0.6m/s。
› 边坡坡度在1:1.0~1:2.0时也可种草，但应采取固定草种布或网格固定撒种等方法。
2）铺草皮表面水径流速度在0.6m/s~1.8m/s之间时不宜种草，而应根据情况按平铺、水平叠置、垂直坡面叠置、斜叠置等不同方法铺草皮，必要时可先浆砌防护，在浆砌内部铺草皮，以减小水流冲刷。
3）客土喷播客土喷播是将含有植物生长所需营养的基质材料混合胶结材料喷附在岩基坡面上，在岩基坡面上创造出宜于植物生长的硬度的、牢固且透气、与自然表土相近的土板块，种植出可粗放管理的植物群落，最大程度地恢复自然生态。
4）植树主要用于堤岸边的河滩、沙漠及雪害地区的防护林等情况，主要起到：›①降低河滩水流速度及改变水流方向；› ②防风固沙；› ③防雪等作用。
路基防护与加固
⑷采用水泥预制块时，混凝土强度不应低于C20，厚度 不小于60mm，板块边长宜为400~600mm；
⑸护坡地面应设置碎石或砂砾垫层。
§3 、冲刷防护
一、直接措施
1.抛石防护
常用于浸水且水较深地段的路基边坡防护。水下边坡不宜陡于 1∶1.5，当水较深且流速较快时，不宜陡于1∶2~ 1∶3。
三、骨架植物防护
1.适用：对于仅用植物防护不足以抵抗侵蚀冲刷得粘土 路基或高填路段，受雨水侵蚀和风化严重易产生沟槽的 路段，以及土质不适宜植物生长和周围环境需要绿化的 路段。
2.框架形式：方格形、拱形和人字形等。
3.要求： ⑴坡度不陡于1∶1； ⑵主骨架间距一般为2~4m；
⑶护坡四周需用与骨架部分相同的材料镶边加固；
1 种草 ①适用：适用于坡度不陡于1∶1、不浸水或短期浸水但
地面径流速度不超过0.6m/s的适宜种草的土质边坡。
②要求：应选择能适应当地自然条件、根系发达、茎矮 叶茂、生长能力强的多年生草种，对生长在泥沼或砂砾 土中的草不能选用。
2.铺草皮 ①适用：适用于各
种土质边坡，极严 重风化的岩石和严 重风化的软质岩石 边坡，坡度不陡于 1∶1。 ②要求：应选择根 系发达，茎矮叶茂 的耐旱草类。草皮 规 格 一 般 为 宽 20cm ， 长30cm，厚5~10cm。 一般应在春季或初 夏进行，气候干燥 地区应在雨季进行。 铺设前边坡表层挖 松整平，洒水湿润， 草皮应与坡面密贴， 四周用木桩或竹桩 钉固。
抹面厚度3~7cm，分为2~3层。抹面前须将边坡表面已风化的岩 石清刷干净。一般用水泥砂浆或石灰炉渣浆。
2 喷护
方法：喷掺砂水泥土、喷浆、喷射混凝土
喷掺砂水泥土：适用于易受冲刷的土质路堑边坡，坡度不陡于 1∶0.75，材料为砂、水泥、粘性土，厚度一般为60~100mm。
⑸护坡地面应设置碎石或砂砾垫层。
§3 、冲刷防护
一、直接措施
1.抛石防护
常用于浸水且水较深地段的路基边坡防护。水下边坡不宜陡于 1∶1.5，当水较深且流速较快时，不宜陡于1∶2~ 1∶3。
三、骨架植物防护
1.适用：对于仅用植物防护不足以抵抗侵蚀冲刷得粘土 路基或高填路段，受雨水侵蚀和风化严重易产生沟槽的 路段，以及土质不适宜植物生长和周围环境需要绿化的 路段。
2.框架形式：方格形、拱形和人字形等。
3.要求： ⑴坡度不陡于1∶1； ⑵主骨架间距一般为2~4m；
⑶护坡四周需用与骨架部分相同的材料镶边加固；
1 种草 ①适用：适用于坡度不陡于1∶1、不浸水或短期浸水但
地面径流速度不超过0.6m/s的适宜种草的土质边坡。
②要求：应选择能适应当地自然条件、根系发达、茎矮 叶茂、生长能力强的多年生草种，对生长在泥沼或砂砾 土中的草不能选用。
2.铺草皮 ①适用：适用于各
种土质边坡，极严 重风化的岩石和严 重风化的软质岩石 边坡，坡度不陡于 1∶1。 ②要求：应选择根 系发达，茎矮叶茂 的耐旱草类。草皮 规 格 一 般 为 宽 20cm ， 长30cm，厚5~10cm。 一般应在春季或初 夏进行，气候干燥 地区应在雨季进行。 铺设前边坡表层挖 松整平，洒水湿润， 草皮应与坡面密贴， 四周用木桩或竹桩 钉固。
抹面厚度3~7cm，分为2~3层。抹面前须将边坡表面已风化的岩 石清刷干净。一般用水泥砂浆或石灰炉渣浆。
2 喷护
方法：喷掺砂水泥土、喷浆、喷射混凝土
喷掺砂水泥土：适用于易受冲刷的土质路堑边坡，坡度不陡于 1∶0.75，材料为砂、水泥、粘性土，厚度一般为60~100mm。
4.3 路基防护与加固——道路工程课件PPT
在河床宽阔，冲刷和淤积大致 平衡，水流方向易于改变并且 有设置导流建筑位置的河段， 可采用间接防护。
1-顺水坝 2-格坝 3-挑水坝（丁 坝）
4-拦水坝 5-导流坝 6-桥墩 7-路中线
导流结构物综合布置示例
第四节 地基处理
地基处理目的——是改善地基土工程性质，满足路 基的对稳定和变形要求。
➢ 作用
耐久性
第一节 概述
◆2、路基防护与加固的类型
➢ 边坡坡面防护：
植物防护、工程防护 (喷锚)
➢ 沿河路堤冲刷防护 与加固：
直接防护、间接防护
➢ 湿软地基加固处治：
换填土、碾压夯实、 排水固结、振动挤密、 化学加固、土工格栅
第二节 坡面防护
◆1、植物防护
➢1）种草
适宜坡高不大、边 坡不陡于1:1.0的土质 易种植边坡，其表面 水径流速度应低于 0.6m/s。
第三节 冲刷防护
◆1、路基冲刷破坏
第三节 冲刷防护
◆2、路基冲刷直接防护
➢植物防护 ➢石砌防护 ➢抛石防护：水流速度在3.0m/s~5.0m/s ➢石笼防护：
水流速度大于5.0m/s
➢支挡防护 ➢土工织物软体沉排防护
第三节 冲刷防护
◆3、路基冲刷间接防护 ➢ 建导治结构物
即设坝，一般有丁坝、 顺坝、格坝等。
般立交内凹的夹角部分及较破碎的挖方边坡须全浆砌防护，
其它可采用菱形、拱形、方格形等防护方式，其间土体可种 草或铺草皮。
护面墙高度H(m)
≤2 ≤6 6<H≤10 10<H<15
路堑边坡
1：0.5 陡于1：0.5 1：0.5～1：0.75 1：0.75～1：1
护面墙厚度(m)
顶宽b
第四章 路基防护与加固PPT课件
2.抛石挤淤 适用于排水困难的洼地，而软弱土层易于滑动，厚度又较薄，表层无硬壳，石料来 源充分
第18页/共28页
3.爆破挤淤
适用于换填深度超过3m，需要快速施工且允许爆破的场合。对于稠度较大的软土 采用先爆后填，对于稠度小的软土，可以先填后爆破。
爆空区
挤出区
第19页/共28页
（二）排水固结法 1.砂垫层法 填土 砂垫层
粉体搅拌复合地基技术处理厦门海沧大道海滩
第24页/共28页
3.灌浆法 劈裂注浆
劈裂注浆.swf
压力注浆
压力注浆.swf
电化学注浆
第25页/共28页
（六）调整结构法 1.反压护道法
反压护道
Hale Waihona Puke 适用于：a.非耕作区和取土不困难的地区； b.路堤高度不大于5/3～2倍极限高度； c.主要用于处理软土，对泥沼有时也可以采用。
砂垫层
有孔管道网络
砂井/袋装砂井/ 塑料排水板
塑料薄膜
射流泵
真空堆载预压排水法示意图
有孔管道网络示意图
广泛适用于各类饱和粘土、粉土
第21页/共28页
（三）挤密法 1.粒料桩
适用于处理松砂、杂填土和粘粒含量不大的普通粘土，亦能有效防止砂土 基地的液化
2.石灰桩
适用于含砂量低，没有滞水砂层的软土
振沉桩施工示意图
第8页/共28页
（三）砌石或混凝土预制块护坡 干砌片石护坡适用于坡度缓于1：1.25土（石）质路堑边坡。厚度不宜小于250mm 浆砌片石护坡适用于坡度缓于1:1的 易风化岩石和土质路堑边坡。厚度不宜小于
（四）砌2石50或m混m凝土护面墙 适用于易风化或风化严重的软质岩石或较破碎岩石的挖方边坡以及坡面易受侵蚀的土质 边坡，边坡不宜陡于1：0.5。墙顶厚度一般大于40mm，需要考虑基础、沉降伸缩缝以 及排水孔问题。
第18页/共28页
3.爆破挤淤
适用于换填深度超过3m，需要快速施工且允许爆破的场合。对于稠度较大的软土 采用先爆后填，对于稠度小的软土，可以先填后爆破。
爆空区
挤出区
第19页/共28页
（二）排水固结法 1.砂垫层法 填土 砂垫层
粉体搅拌复合地基技术处理厦门海沧大道海滩
第24页/共28页
3.灌浆法 劈裂注浆
劈裂注浆.swf
压力注浆
压力注浆.swf
电化学注浆
第25页/共28页
（六）调整结构法 1.反压护道法
反压护道
Hale Waihona Puke 适用于：a.非耕作区和取土不困难的地区； b.路堤高度不大于5/3～2倍极限高度； c.主要用于处理软土，对泥沼有时也可以采用。
砂垫层
有孔管道网络
砂井/袋装砂井/ 塑料排水板
塑料薄膜
射流泵
真空堆载预压排水法示意图
有孔管道网络示意图
广泛适用于各类饱和粘土、粉土
第21页/共28页
（三）挤密法 1.粒料桩
适用于处理松砂、杂填土和粘粒含量不大的普通粘土，亦能有效防止砂土 基地的液化
2.石灰桩
适用于含砂量低，没有滞水砂层的软土
振沉桩施工示意图
第8页/共28页
（三）砌石或混凝土预制块护坡 干砌片石护坡适用于坡度缓于1：1.25土（石）质路堑边坡。厚度不宜小于250mm 浆砌片石护坡适用于坡度缓于1:1的 易风化岩石和土质路堑边坡。厚度不宜小于
（四）砌2石50或m混m凝土护面墙 适用于易风化或风化严重的软质岩石或较破碎岩石的挖方边坡以及坡面易受侵蚀的土质 边坡，边坡不宜陡于1：0.5。墙顶厚度一般大于40mm，需要考虑基础、沉降伸缩缝以 及排水孔问题。
路基路面工程教学PPT5-路基防护与加固
2018/11/5
7
第一节 概述
二、防护与加固的分类
按防护与加固的目的与作用分类： 1. 坡面防护 —— 保护路基边坡表面，以防受到自然因素的破坏 （雨水冲刷、干湿及冷热循环作用，以及表面风化等） 2.冲刷防护——主要使沿河路堤不致受到水流的冲刷、淘空和浸 软。 3.支挡建筑——指各类挡土墙，主要用以防止路基变形或支挡路 基本体以保证其稳定性。 4.地基加固——指提高湿软地基的承载能力的措施。
2）喷浆防护
用于易风化且坡面不平整的岩石挖方边坡，一般厚度在 5~10cm。喷浆坡面应设置排水孔。
3）勾缝、灌浆、嵌补
防止水分渗入缝隙。
2018/11/5
21
第二节 坡面防护
◆2、工程防护 4）干砌片石护面
有单层与双层之分，须做砂垫层，厚度一般不小于20cm， 主要用于坡面或排水沟渠。
2018/11/5
2018/11/5 24
第二节 坡面防护
◆2、工程防护
4）浆砌片石护面（墙）
2018/11/5
25
2018/11/5
26
2018/11/5
27
2018/11/5
28
2018/11/5
29
2）铺草皮
表面水径流速度在 0.6m/s~1.8m/s之 间时不宜种草，而 应根据情况按平铺、 水平叠置、垂直坡 面叠置、斜叠置等 不同方法铺草皮， 必要时可先浆砌防 护，在浆砌内部铺 草皮，以减小水流 草皮防护示意图：a)平铺平面；b)平铺剖面；c)水平叠铺； 冲刷。 d)垂直叠铺；e)斜交叠铺；f)网格式
2018/11/5
11
第二节 坡面防护
路基边坡表面的防护：主要是防止地面水流的冲刷，而且
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（四）2砌50石mm或混凝土护面墙
适用于易风化或风化严重的软质岩石或较破碎岩石的挖方边坡以及坡面易受侵蚀的土 质边坡，边坡不宜陡于1：0.5。墙顶厚度一般大于40mm，需要考虑基础、沉降伸缩缝 以及排水孔问题。
（五）砂浆（灰浆）封面
适用于坡面较干燥、未经严重风化的各种易风化岩石 边坡，但不适用于由煤系岩层以及成岩作用很差的红 色粘土岩组成的边坡。高速公路边坡不宜使用
砂垫层的厚度一般为0.6～1.0m，视路堤高度、软土层的厚度及压缩性 而定。
2.砂井/袋装砂井/塑料排水板排水法
堆载填土 砂垫层
有孔管道网络
砂井/袋装砂井/ 塑料排水板
塑料薄膜
射流泵
真空堆载预压排水法示意图
有孔管道网络示意图
广泛适用于各类饱和粘土、粉土
（三）挤密法 1.粒料桩
适用于处理松砂、杂填土和粘粒含量不大的普通粘土， 亦能有效防止砂土基地的液化
（三）锚杆混凝土框架植物防护
1.适用于土质边坡和坡体中无不良结构面、风化破碎的岩石路堑边坡。 2.锚杆采用非预应力的全长粘结型锚杆。框架应采用钢筋混凝土，混凝土 强度不应低于C25。
三、污工防护
（一）喷浆（混凝土）防护
适用于坡率缓于1：0.5、易风化但未遭强风化的岩石边坡，喷浆的厚度不宜小于 50mm，强度不低于M10;喷混凝土的厚度不宜小于80mm，强度不低于C15。
二、骨架植物防护
（一）浆砌片石或水泥混凝土骨架植物防护
截水骨架防护 适用于缓于1：0.75的土质和全风化岩石边坡。当坡面受水冲刷严重或 潮湿时，坡度应缓于1：1
（二）多边形水泥混凝土空心块植物防护
1.适用于缓于1：0.75的土质和全风化、强风化岩石边坡。并视情 况设置浆砌片石或水泥混凝土骨架。 2.多边形水泥混凝土空心预制块的混凝土强度不应低于C20，厚 度不应小于150mm。空心预制块内应填充种植土，喷播植草。
（二）锚杆挂网喷浆
适于坡面未碎裂结构的硬质岩石或层状结构的不连续地层以及坡面岩石与基岩分 开并有可能下滑的挖方边坡。
（三）砌石或混凝土预制块护坡
干砌片石护坡适用于坡度缓于1：1.25土（石）质路堑边坡。厚度不宜小于250mm 浆砌片石护坡适用于坡度缓于1:1的 易风化岩石和土质路堑边坡。厚度不宜小于
2.石灰桩
适用于含砂量低，没有滞水砂层的软土
振沉桩施工示意图
（四）夯实法 1.重夯法；2.强夯法
广泛适用于杂填土、碎石土、砂土、粘性土、湿陷性黄土和沼 泽土，还可用于水下
（五）胶结硬化法
1.浅层搅拌法
2.深层搅拌桩法
旋喷桩
软管
粉喷桩
水泥适用于含砂量较大的 软土，石灰适用于含沙量 较低的软土或淤泥质土。
精品

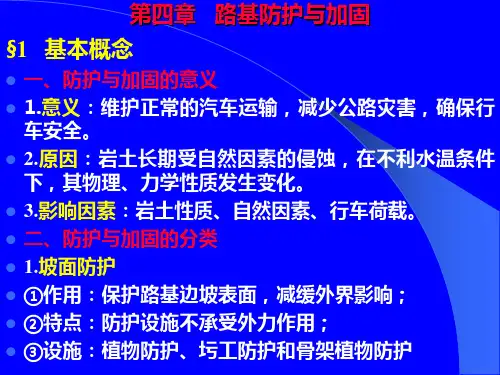

第四章路基防护与加固
第一节 概述
一、 防护与加固的意义
防止路基病害、保证路基稳定、使公路与周围环境相协调
二、 防护与加固工程设施
1.冲刷防护 2.沿河路堤冲刷防护设施； 3.路基支挡与加固建筑物； 4.湿软地基加固措施
。
一、植物防护 1.种草
草种根据防护目的、气候、土质、施工季节确定，宜于选用 易成活、生长快、根系发达、叶茎矮或有匍匐茎的多年生草 种。宜于选择便于局部生态系统平衡的草种混播方式。
2.抛石挤淤 适用于排水困难的洼地，而软弱土层易于滑动，厚度又较薄， 表层无硬壳，石料来源充分
3.爆破挤淤
适用于换填深度超过3m，需要快速施工且允许爆破的场合。 对于稠度较大的软土采用先爆后填，对于稠度小的软土，可以 先填后爆破。
爆空区
挤出区
（二）排水固结法 1.砂垫层法
填土
砂垫层
软土层
适用于：a.路堤高度小于两倍极限高度，软土表面无透水性低的硬壳； b.软土层不很厚，或虽稍厚，但具有双面排水条件； c.当地有砂，运距不太远； d.施工期限不甚紧迫。
带状植树
连续植树
横断面示意图
适用于坡率缓于1：1.5和边坡或再边坡以外的河岸及漫滩地。 应选用根深叶密的低矮灌木。注意视距和风沙、风雪流问题。
二、工程防护
• 1.抹面防护
适用于石质挖方坡面，岩石表面易风化，但比较完善，尚未剥落
（二）三维植被网防护
适用于砂性土、土夹石及风化岩石，且坡率缓于1：0.75的边坡防护；三 维植被网中的回填土通常采用客土。
（六）捶面
适用于边坡坡率缓于1：0.5、易受冲刷的土质边坡或 易风化剥落的岩石边坡。高速公路边坡不宜使用
第三节 沿河路基防护
一、直接防护 （一）、植物防护
பைடு நூலகம்
（二）、砌石或混凝土护坡
（三）、抛石或石笼
（四）、浸水挡土墙
（五）、土工软体沉排和土工模袋
二、间接防护——调治和导流结构物
丁坝、顺坝、格坝
第四节 湿软地基加固
一、湿软地基
软土（含水量高于30％的粘质土、粉质土和有机质土）、泥 沼、泥炭、湿陷性黄土、人为垃圾、松散杂填土、膨胀土、 海（湖）沉积土 软土上的路堤可能会因为过大的沉降引起开裂甚至剪切破坏
二、地基加固措施 （一）换填材料法
1.开挖换填
适用于软弱土层位于地表，换挖深度不超过3m的场合
适用于边坡不陡于1：1的土质边坡。
• 2.铺草皮
• 拉伸网草皮 • 固定草种布 • 网格固定撒种
2.铺草皮
平铺草皮
叠铺草皮
方格草皮
适用于需要快速绿化，且坡率缓于1：1的土质边坡和严重风化的 软质岩石边坡。不宜采用喜水、生长在泥沼地的草皮
3.植树
主要用于堤岸边的河滩上，用来降低流速，促使泥沙淤积， 防水直接冲刷路堤。
钻头叶片
喷头
旋喷桩示意图
粉体搅拌复合地基技术处理厦门海 沧大道海滩
3.灌浆法
劈裂注浆
劈裂 注浆 .swf
压力注浆
压力 注浆 .swf
电化学注浆
（六）调整结构法 1.反压护道法
反压护道
适用于：a.非耕作区和取土不困难的地区； b.路堤高度不大于5/3～2倍极限高度； c.主要用于处理软土，对泥沼有时也可以采用。
2.路堤加筋法
土工织物加筋 反铺塔头 材排或梢捆
砂垫层
土工织物
谢谢观看
适用于易风化或风化严重的软质岩石或较破碎岩石的挖方边坡以及坡面易受侵蚀的土 质边坡，边坡不宜陡于1：0.5。墙顶厚度一般大于40mm，需要考虑基础、沉降伸缩缝 以及排水孔问题。
（五）砂浆（灰浆）封面
适用于坡面较干燥、未经严重风化的各种易风化岩石 边坡，但不适用于由煤系岩层以及成岩作用很差的红 色粘土岩组成的边坡。高速公路边坡不宜使用
砂垫层的厚度一般为0.6～1.0m，视路堤高度、软土层的厚度及压缩性 而定。
2.砂井/袋装砂井/塑料排水板排水法
堆载填土 砂垫层
有孔管道网络
砂井/袋装砂井/ 塑料排水板
塑料薄膜
射流泵
真空堆载预压排水法示意图
有孔管道网络示意图
广泛适用于各类饱和粘土、粉土
（三）挤密法 1.粒料桩
适用于处理松砂、杂填土和粘粒含量不大的普通粘土， 亦能有效防止砂土基地的液化
（三）锚杆混凝土框架植物防护
1.适用于土质边坡和坡体中无不良结构面、风化破碎的岩石路堑边坡。 2.锚杆采用非预应力的全长粘结型锚杆。框架应采用钢筋混凝土，混凝土 强度不应低于C25。
三、污工防护
（一）喷浆（混凝土）防护
适用于坡率缓于1：0.5、易风化但未遭强风化的岩石边坡，喷浆的厚度不宜小于 50mm，强度不低于M10;喷混凝土的厚度不宜小于80mm，强度不低于C15。
二、骨架植物防护
（一）浆砌片石或水泥混凝土骨架植物防护
截水骨架防护 适用于缓于1：0.75的土质和全风化岩石边坡。当坡面受水冲刷严重或 潮湿时，坡度应缓于1：1
（二）多边形水泥混凝土空心块植物防护
1.适用于缓于1：0.75的土质和全风化、强风化岩石边坡。并视情 况设置浆砌片石或水泥混凝土骨架。 2.多边形水泥混凝土空心预制块的混凝土强度不应低于C20，厚 度不应小于150mm。空心预制块内应填充种植土，喷播植草。
（二）锚杆挂网喷浆
适于坡面未碎裂结构的硬质岩石或层状结构的不连续地层以及坡面岩石与基岩分 开并有可能下滑的挖方边坡。
（三）砌石或混凝土预制块护坡
干砌片石护坡适用于坡度缓于1：1.25土（石）质路堑边坡。厚度不宜小于250mm 浆砌片石护坡适用于坡度缓于1:1的 易风化岩石和土质路堑边坡。厚度不宜小于
2.石灰桩
适用于含砂量低，没有滞水砂层的软土
振沉桩施工示意图
（四）夯实法 1.重夯法；2.强夯法
广泛适用于杂填土、碎石土、砂土、粘性土、湿陷性黄土和沼 泽土，还可用于水下
（五）胶结硬化法
1.浅层搅拌法
2.深层搅拌桩法
旋喷桩
软管
粉喷桩
水泥适用于含砂量较大的 软土，石灰适用于含沙量 较低的软土或淤泥质土。
精品
第四章路基防护与加固
第一节 概述
一、 防护与加固的意义
防止路基病害、保证路基稳定、使公路与周围环境相协调
二、 防护与加固工程设施
1.冲刷防护 2.沿河路堤冲刷防护设施； 3.路基支挡与加固建筑物； 4.湿软地基加固措施
。
一、植物防护 1.种草
草种根据防护目的、气候、土质、施工季节确定，宜于选用 易成活、生长快、根系发达、叶茎矮或有匍匐茎的多年生草 种。宜于选择便于局部生态系统平衡的草种混播方式。
2.抛石挤淤 适用于排水困难的洼地，而软弱土层易于滑动，厚度又较薄， 表层无硬壳，石料来源充分
3.爆破挤淤
适用于换填深度超过3m，需要快速施工且允许爆破的场合。 对于稠度较大的软土采用先爆后填，对于稠度小的软土，可以 先填后爆破。
爆空区
挤出区
（二）排水固结法 1.砂垫层法
填土
砂垫层
软土层
适用于：a.路堤高度小于两倍极限高度，软土表面无透水性低的硬壳； b.软土层不很厚，或虽稍厚，但具有双面排水条件； c.当地有砂，运距不太远； d.施工期限不甚紧迫。
带状植树
连续植树
横断面示意图
适用于坡率缓于1：1.5和边坡或再边坡以外的河岸及漫滩地。 应选用根深叶密的低矮灌木。注意视距和风沙、风雪流问题。
二、工程防护
• 1.抹面防护
适用于石质挖方坡面，岩石表面易风化，但比较完善，尚未剥落
（二）三维植被网防护
适用于砂性土、土夹石及风化岩石，且坡率缓于1：0.75的边坡防护；三 维植被网中的回填土通常采用客土。
（六）捶面
适用于边坡坡率缓于1：0.5、易受冲刷的土质边坡或 易风化剥落的岩石边坡。高速公路边坡不宜使用
第三节 沿河路基防护
一、直接防护 （一）、植物防护
பைடு நூலகம்
（二）、砌石或混凝土护坡
（三）、抛石或石笼
（四）、浸水挡土墙
（五）、土工软体沉排和土工模袋
二、间接防护——调治和导流结构物
丁坝、顺坝、格坝
第四节 湿软地基加固
一、湿软地基
软土（含水量高于30％的粘质土、粉质土和有机质土）、泥 沼、泥炭、湿陷性黄土、人为垃圾、松散杂填土、膨胀土、 海（湖）沉积土 软土上的路堤可能会因为过大的沉降引起开裂甚至剪切破坏
二、地基加固措施 （一）换填材料法
1.开挖换填
适用于软弱土层位于地表，换挖深度不超过3m的场合
适用于边坡不陡于1：1的土质边坡。
• 2.铺草皮
• 拉伸网草皮 • 固定草种布 • 网格固定撒种
2.铺草皮
平铺草皮
叠铺草皮
方格草皮
适用于需要快速绿化，且坡率缓于1：1的土质边坡和严重风化的 软质岩石边坡。不宜采用喜水、生长在泥沼地的草皮
3.植树
主要用于堤岸边的河滩上，用来降低流速，促使泥沙淤积， 防水直接冲刷路堤。
钻头叶片
喷头
旋喷桩示意图
粉体搅拌复合地基技术处理厦门海 沧大道海滩
3.灌浆法
劈裂注浆
劈裂 注浆 .swf
压力注浆
压力 注浆 .swf
电化学注浆
（六）调整结构法 1.反压护道法
反压护道
适用于：a.非耕作区和取土不困难的地区； b.路堤高度不大于5/3～2倍极限高度； c.主要用于处理软土，对泥沼有时也可以采用。
2.路堤加筋法
土工织物加筋 反铺塔头 材排或梢捆
砂垫层
土工织物
谢谢观看
