钢尺视距法测距
简述钢尺精密量距的方法
简述钢尺精密量距的方法
钢尺是一种常见的测量工具，用于测量线段的长度或物体的尺寸。在许多领域，如建筑、制造业和工程等，钢尺被广泛使用。然而，要准确地量取距离，需要掌握一些精密量距的方法。本文将介绍几种常见的钢尺精密量距方法。
一、直接读数法
直接读数法是最简单的一种方法。使用钢尺时，将其对准被测物体的两个端点，确保钢尺与物体完全接触。然后，读取钢尺上与物体两个端点对齐的刻度值。这个刻度值即为被测物体的长度。
在使用直接读数法时，要注意以下几点：
1. 钢尺要与被测物体紧密接触，确保没有间隙。如果有间隙，会造成测量误差。
2. 在读取刻度值时，要保持视线垂直于刻度线，避免视觉偏差。
3. 注意读数的准确性，尽量避免估测。
二、游标测量法
游标测量法是一种更为精确的量距方法。它利用了钢尺上的游标来进行测量。游标通常由两个刻度线组成，它们之间的距离可以通过游标螺钉进行微调。游标测量法的步骤如下：
1. 将钢尺对准被测物体的两个端点，确保钢尺与物体完全接触。 2. 使用游标螺钉微调游标，使其与物体两个端点对齐。
3. 读取游标所在刻度线的刻度值，即为被测物体的长度。
在使用游标测量法时，要注意以下几点：
1. 游标的调整要细致，确保游标与物体端点完全对齐。
2. 读取游标刻度时，要保持视线垂直于刻度线，避免视觉偏差。
3. 注意游标的精确度，避免过度调整引起的误差。
三、双视法
双视法是一种用于测量较长距离的方法。它利用了人眼的双眼视觉差异，通过调整视角来测量距离。双视法的步骤如下：
1. 将钢尺对准被测物体的两个端点，确保钢尺与物体完全接触。
2. 闭上一只眼睛，用另一只眼睛观察钢尺上与物体端点对齐的刻度线。
3. 调整视角，使另一只眼睛观察到与物体另一个端点对齐的刻度线。
4. 读取钢尺上与这个刻度线对齐的刻度值，即为被测物体的长度。
在使用双视法时，要注意以下几点：
1. 视角的调整要细致，确保观察到与物体两个端点对齐的刻度线。
距离测量的概念及钢尺量距
建筑工程测量
距离测量的概念及钢尺量距
一、距离测量的概念
距离测量的概念：测定两点之间的水平距离。
测定距离有哪些工程意义呢？例如，在校园地形图测绘中，相邻导线之间除了测定水平角外，还需测定导线长度，才能通过距离推算控制点位坐标，同时需要测定碎步点到控制点的距离，才能依据比例尺将地面实物展绘在平面图纸上。因此，距离测量是工程测量的基本工作之一。
距离测量常用的测距方法有：1.钢尺量距，属于直接量距，适用于平坦地区；2.光电测距，属于间接测距，利用光波在大气中的传播速度及两点间的传播时间，间接测算出距离。其精度高，操作简单，测程远；3. GPS测距，适用于地面点不通视的距离测量，通过GPS卫星定位，利用两点坐标计算距离，也属于间接测距。
二、钢尺量距
在丈量距离时,当地面上两点之间的距离较远或地面起伏较大时,不能用一尺段量完,要分成几段进行丈量。为使所量距离为直线距离,就需要在两点所确定的直线方向上标定若干个中间点,并使这些中间点位于同一直线上,这项工作称为直线定线。距离测量是测量的基本工作,所谓距离是指两点间
的水平长度。如果测得的是倾斜距离,还必须改算为水平距离。
1.丈量工具
（1）钢尺
钢尺又称钢卷尺,是钢制成的带状尺,量距精度较高。尺的宽度为10~15
mm,厚度约为0.4 mm,长度有20 m、30 m、50 m等几种,可卷放在圆形的尺壳内,也可卷放在金属尺架上，如图1。钢尺的基本分划为厘米,每厘米及每米处刻有数字注记,全长或尺端刻有毫米分划。按尺的零点刻划位置,钢尺可分为端点尺和刻线尺两种,如图2所示。钢尺的尺环外缘作为尺子零点的称为端点尺,尺子零点位于钢尺尺身上的称为刻线尺。
图 1 钢卷尺的基本类型
图2 端点尺和刻线尺
【小提示】 ①钢尺易生锈,工作结束后,应用软布擦去尺上的泥和水,涂上机油,以防生锈。
②钢尺易折断,如果钢尺出现卷曲,切不可用力硬拉。
③在行人和车辆多的地区量距时,中间要有专人保护,严防尺子被车辆压过而折断。
§5-6钢尺量距和视距法测距§5-7光电测距§5-8光电测距误差分析(10级)
《数字测图原理与方法》
- 1 - 徐州师范大学·测绘学院 §5-6 钢尺量距和视距法测距
测绘工作中，严格意义的地面上两点间的距离是指这两点沿铅垂线方向在大地水准面上投影间的弧长。
水平距离：两点间连线投影在水平面上的长度。
倾斜距离：不在同一水平面上的两点间连线的长度。
常用的距离测量方法光电测距视距测量钢尺量距 A B《数字测图原理与方法》
- 2 - 徐州师范大学·测绘学院 一、钢尺量距
《数字测图原理与方法》
- 3 - 徐州师范大学·测绘学院 1．钢尺尺长方程式
)(0ttllllt
式中，tl为丈量温度为 t 时的钢尺实际长度(m)；
l为钢尺刻划上注记的长度，即名义长度(m)；
l为钢尺在检定温度0t时的尺长改正数,即钢尺的实际长度与名义长度之差；
为钢尺膨胀系数，其值约为66105.12106.11～；
0t为钢尺检定时的温度，又称标准温度；
t为钢尺量距时的温度。
注 钢尺检定的方法：
与标准长度进行比对（比长），测定钢尺在检定温度0t时的尺长改正数l，即可求得该钢尺的尺长方程式。
说明 ①钢尺尺长方程式，可通过钢尺检定（比长）求取；
②精确量距时，必须采用检定过的钢尺；
③钢尺需要定期检定。 《数字测图原理与方法》
- 4 - 徐州师范大学·测绘学院 例 某比长台的实际长度为mL7986.49，以名义长度ml50的钢尺，多次丈量比长台两端标志，求得平均长度为mL8102.49，检定时的拉力为kg15，温度为C15，钢尺的膨胀系数)/(105.126Cmm。求该钢尺的尺长方程式。
距离测量
§5.6距离测量
地面上两点间的距离是指这两点沿铅垂线方向在大地水准面上投影点间的弧长。在测区
面积不大的情况下，可用水平面代替水准面。两点间连线投影在水平面上的长度称为水平距
离。不在同一水平面上的两点间连线的长度称为两点间的倾斜距离。
测量地面两点间的水平距离是确定地面点位的基本测量工作之一。距离测量的方法有多
种，常用的距离测量方法有：钢尺量距、视距测量、光电测距。可根据不同的测距精度要求
和作业条件（仪器、地形）选用测距方法。
一、钢尺量距（自学）
二、视距法测距
1、概述
2、普通视距测量的原理
（1）视准轴水平时的视距公式
内调焦望远镜的物镜系统是由物镜1L和调焦透镜2L两部分组成（图5-41），当标尺R在
不同的距离时，为使它的像落在十字丝平面上，必须移动2L。因此，物镜系统的焦距是变
化的。下面就图5-41所示的情况讨论内调焦望远镜的视距公式。
图5-41视线水平时视距测量设望远镜的视准轴水平，并瞄准一竖立的视距尺R，由上、下视距丝在尺面的两个读
数之差，即得到视距间隔。
由透镜1L的成像原理可得下式：
'1'
plfS即lpfS'1'
式中，l作为物的视距尺上的间隔，'p为l经透镜之后的像。
由透镜2L成像原理可得
abpp'
式中，'p为物像（实际是l经透镜1L后的像），p为'p的像，a为物距，b为像距。
因2L为凹透镜，而且作为物的'p是在光线的出射光一方，根据透镜成像的公式得
2111
fab即
221
fbbf
a从而
22'fbf
pp即
22'1
pfbf
p由上式可得
lfpbffS
221')(
由图5-41可见，标尺至仪器中心的距离S为
1221)(flfpbffS(5-41)
令bbb
式中，b为当S为无穷大时b的值。
代入式（5-41），
1212211221)()(flfpbflfpbffflfpbbffS令221)(fpbffK
钢尺量距的方法
钢尺量距的方法
钢尺是我们日常工作和生活中常用的测量工具，它的使用方法对于测量的准确性起着至关重要的作用。下面将介绍几种常见的钢尺量距的方法，希望能够帮助大家在工作和生活中更加准确地使用钢尺进行测量。
首先，我们来介绍一下最基本的使用方法。在使用钢尺进行测量时，首先要确保钢尺的两端是平整的，并且与被测物体的边缘平行。然后，将钢尺紧贴被测物体的边缘，用手指按住钢尺，以防止其移动。接着，用眼睛平视被测物体和钢尺，确保钢尺没有歪斜或者弯曲。最后，读取钢尺上与被测物体接触的刻度值，记下测量结果。
其次，对于较长的距离测量，我们可以采用多人配合的方法。首先，两人站在被测物体的两端，分别拿着钢尺的两端，并将钢尺平整地紧贴被测物体的边缘。然后，其他人可以站在被测物体的中间位置，用眼睛平视被测物体和钢尺，确保钢尺没有歪斜或者弯曲。最后，由两端的人员分别读取钢尺上的刻度值，计算出测量结果。
另外，对于曲线或者不规则形状的测量，我们可以使用软尺或者软钢尺。软尺和软钢尺的特点是可以贴合被测物体的形状，更加准确地进行测量。在使用软尺或者软钢尺进行测量时，同样要确保其与被测物体的边缘平行，并且没有歪斜或者弯曲。然后，用手指按住软尺或者软钢尺，紧贴被测物体的边缘，读取刻度值，并记下测量结果。
最后，需要注意的是，在使用钢尺进行测量时，要避免在阳光直射或者灯光下进行测量，以免产生误差。同时，在测量结果不确定的情况下，可以多次进行测量，取多次测量结果的平均值作为最终结果，以提高测量的准确性。 总之，钢尺是我们日常工作和生活中不可或缺的测量工具，正确的使用方法对于测量结果的准确性至关重要。希望通过本文介绍的钢尺量距的方法，能够帮助大家更加准确地使用钢尺进行测量，提高工作和生活的效率。

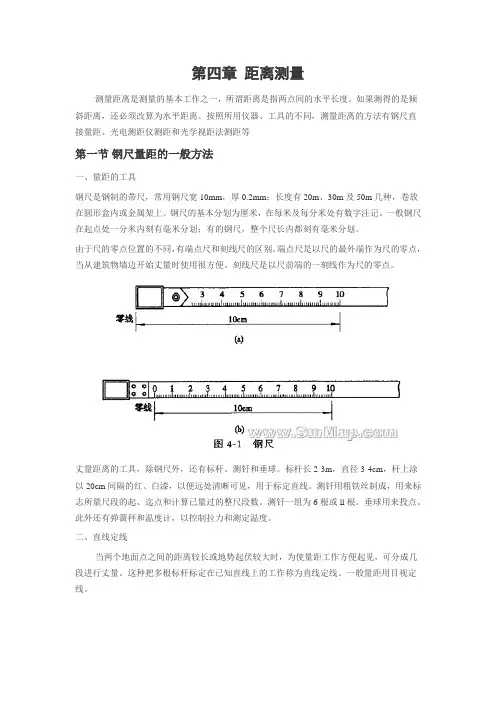

测量教程——距离测量
第四章 距离测量
测量距离是测量的基本工作之一，所谓距离是指两点间的水平长度。如果测得的是倾
斜距离，还必须改算为水平距离。按照所用仪器、工具的不同，测量距离的方法有钢尺直接量距、光电测距仪测距和光学视距法测距等
第一节 钢尺量距的一般方法
一、量距的工具
钢尺是钢制的带尺，常用钢尺宽10mm，厚0.2mm；长度有20m、30m及50m几种，卷放在圆形盒内或金属架上。钢尺的基本分划为厘米，在每米及每分米处有数字注记。一般钢尺在起点处一分米内刻有毫米分划；有的钢尺，整个尺长内都刻有毫米分划。
由于尺的零点位置的不同，有端点尺和刻线尺的区别。端点尺是以尺的最外端作为尺的零点，当从建筑物墙边开始丈量时使用很方便。刻线尺是以尺前端的一刻线作为尺的零点。
丈量距离的工具，除钢尺外，还有标杆、测钎和垂球。标杆长2-3m，直径3-4cm，杆上涂以20cm间隔的红、白漆，以便远处清晰可见，用于标定直线。测钎用粗铁丝制成，用来标志所量尺段的起、迄点和计算已量过的整尺段数。测钎一组为6根或ll根。垂球用来投点。此外还有弹簧秤和温度计，以控制拉力和测定温度。
二、直线定线
当两个地面点之间的距离较长或地势起伏较大时，为使量距工作方便起见，可分成几段进行丈量。这种把多根标杆标定在已知直线上的工作称为直线定线。一般量距用目视定线。
三、量距方法
1．平坦地区的距离丈量
丈量前，先将待测距离的两个端点A、B用木桩(桩上钉一小钉)标志出来，然后在端点的外侧各立一标杆，清除直线上的障碍物后，即可开始丈量。丈量工作一般由两人进行。后尺手持尺的零端位于A点，并在A点上插一测钎。前尺手持尺的末端并携带一组测钎的其余5根(或10根)，沿AB方向前进，行至一尺段处停下。后尺手以手势指挥>前尺手将钢尺拉在AB直线方向上；后尺手以尺的零点对准B点，当两人同时把钢尺拉紧、拉平和拉稳后，前尺手在尺的末端刻线处竖直地插下—测钎，得到点l，这样便量完了一个尺段。随之后尺手拔起A点上的测钎与前尺手共同举尺前进，同法量出第二尺段。如此继续丈量下去，直至最后不足一整尺段(n一B)时，前尺手将尺上某一整数分划线对准B点，由后尺手对准n点在尺上读出读数，两数相减，即可求得不足一尺段的余长，为了防止丈量中发生错误及提高量距精度，距离要往、返丈量。上述为往测，迟测时要重新进行定线，>取往、返测距离的平均值作为丈量结果。量距精度以相对误差表示，通常化为分子为1的分式形式。
工程测量距离测量方法
工程测量距离测量方法
嘿，咱今儿就来唠唠工程测量里那距离测量的法子！你可别小瞧了这距离测量，它就像是工程的眼睛，能让咱清楚地知道这儿到那儿有多远呢！
先说那钢尺量距吧，就好像是咱手里的一把老尺子，实实在在的。咱拿着它，在地上这么一拉，嘿，距离就出来啦！不过这可得小心点，拉直咯，不然量出来的可就不准啦！你想想，要是歪歪扭扭的，那能对吗？这就好比你走路走歪了，能到得了你想去的地儿吗？
还有那视距测量，就像是给咱的眼睛安上了一个神奇的尺子。通过望远镜，咱就能看出个大概距离来。这多有意思呀，就好像咱有了一双能测量的眼睛，眨巴眨巴就能知道有多远啦！
再说说光电测距。哇哦，这可就高级啦！就像是有一束神奇的光，嗖的一下就把距离给测出来了。这可比钢尺快多了，还更准呢！你说这科技发展得多厉害呀，让咱测量距离都变得这么轻松便捷。
在实际操作中，咱可得根据不同的情况选择合适的方法呀。就像你去买菜，得根据自己要做啥菜选啥菜吧，不能乱买一通呀！要是在平坦的地方，钢尺量距可能就挺好使；要是距离远，那光电测距就派上大用场啦！ 每种方法都有它的特点和用处呢。钢尺量距简单直接，视距测量方便快捷，光电测距精准高效。这就像咱生活中的各种工具，各有各的本领，都能帮咱解决问题呢！
咱做工程测量的，可不能马马虎虎对待距离测量这事儿。一个小误差，可能就会带来大麻烦呀！就好像你搭积木，有一块没放好，整个就可能垮掉啦！所以呀，咱得认真对待，选择最合适的方法，把距离测准咯！
咱得记住，这些方法都是咱的好帮手，能让咱的工程做得更完美。它们就像是一把把钥匙，能打开工程成功的大门。咱要好好利用它们，让它们为咱的工程添砖加瓦呀！怎么样，现在是不是对工程测量距离测量方法有了更深的了解啦？别小看这些方法，它们可都是咱工程人的宝贝呢！
距离测量(钢尺测距仪原理)
距离测量（钢尺、测距仪原理）
距离测量(钢尺、测距仪原理)
一、钢尺量距
城市一、二级导线边长，也可采用钢尺量距，钢尺量距还可用手测图，放线，房屋面积丈量等工作。 1．技术要求
一、二级导线边长采用钢尺量距时，一般使用30m或如50m76的刻有毫米分划的钢带尺，加弹簧秤往、返丈量。在乎坦地区采用铺地丈量，地面起伏不平时则悬空丈量。钢尺必须进行检定。丈量的边长应加倾斜、温度和尺长改正，若测区高程在100m以上时，还需进行投影改正。 普通钢尺量距的主要技术要求见表3―5。 表3-5普通钢吃量距的主要技术要求
2．钢尺检定
钢尺检定一般在校尺场上进行，检定时按外业量距的作业方法进行丈量，用较尺场上的120m长的基线检定钢尺时，应往返丈量各三次，用240m的基线检定钢尺时，应往返丈量各两次。
各次的距离较差不大于11100000。丈量时，每尺段错动尺三次读数，估读至0．5mm。钢尺检定的周期不应超过三个月，当一个测区开始和结束时，或尺子受外力影响或温度变化较大时，均应重新检定钢尺。 钢尺检定计算见示例表3―6。外业量距手簿和高差观测手簿从略。 钢尺检定的精度评定可按下列各式计算： 检定时基线丈量的平均值中误差No为：
各式中：n－单程丈量的次数；
v－检定时基线丈量的平均值和单程丈量距离的较差； M基―基线长度L基的中误差； L―钢尺的尺长。
量距导线作业用的钢尺，须进行检定，检定相对中误差超过1／50000。
3．量距方法
(1)定线将经纬仪安置在待量边的一端点，照准另一端点目标，然后指挥定线人员沿着待量边方向线分段，每尺段长度应略短于钢尺全长，分段点横向偏离方向线不得超过5厘米。如若在沥青或水泥路面上可贴画有十字线的白胶布(或白纸)作为分段点标志，若在松软的土质地面上则应打入木桩作为标记，测线方向地面有起伏时，应进行悬空丈量，此线分段点应架设轴杆架或打入高木桩。
钢尺量距包括一般方法和
钢尺量距包括一般方法和
钢尺作为一种常用的测量工具，经常被用于测量各类物品的尺寸大小。钢尺量距的过程需要注意一些细节，本文将介绍一般方法和注意事项。
一、一般方法
1. 准备好钢尺和被测物。
2. 将钢尺对准被测物的两端，注意钢尺的起始位置并且需要保证它的端点瞄准起始位置。
3. 确认好钢尺的尺度，最好是选择合适的刻度尺。
4. 直视钢尺与被测物，将目光放在钢尺的末端，以确定距离的准确性。
5. 读取读数或者记录下被测物的尺寸。
6. 计算出测量结果并进行核对。
二、 注意事项
1. 确认钢尺的准确性，检查是否有变形或损坏的情况。如有发现，先处理坏钢尺，然后再用新钢尺进行测量。
2. 测量时需要保证被测物处于平铺状态，这样可以确保测量结果准确。
3. 选择合适的单位进行测量，以便更好地理解读数及结果。
4. 对于弯曲或不规则形状的物品，可以使用软性测量工具，以便更好地测量结果。
5. 摆放被测物的位置需要选择平整的表面。
6. 在测量前，需要将钢尺进行清洁干净，以避免灰尘或其他物质的影响。
总之，钢尺作为一种常用的测量工具，在工作中必不可少。通过本文介绍的方法和注意事项，可以更好地应用钢尺进行测量工作，并确保测量结果的准确性。
