薄膜晶体管液晶显示器四次光刻工艺研究
龙源期刊网
薄膜晶体管液晶显示器四次光刻工艺研究
作者：薛科
来源：《今日自动化》2018年第01期
龙源期刊网
摘要：随着现今信息技术的高速发展，液晶显示器在技术水平上也有了明显提高，从之前传统的CRT模式转变为现今的平板显示器。不但在质量和技术方面有了较大提高，且具有更多优点，如辐射小、轻薄等优点，更加被人们所青睐。目前，薄膜晶体管液晶显示器（TFT-LCD）制作工艺方面也发生了一些转变，如在原材料应用方面，及产品设计等方面都得到的提高。基于此，在本文研究中对薄膜晶体管液晶显示器4次光刻工艺进行分析，能够进一步了解到该产品制作工艺，希望对薄膜晶体管液晶显示器制造技术的提高提供可借鉴建议。
关键词：薄膜晶体管液晶显示器：4次光刻工艺；研究分析
中图分类号：TP27
文獻标识码：A
文章编号：2095-6487 （2018） 01-0031-02
0 引言
现今是信息化社会，借助信息技术来提高人们的生活水平和工作效率，且在目前社会中所发挥的作用越发重要，不但使人们之间的交流越来越方便，且在一定程度上也对承载了信息载体的显示终端起到了快速发展作用。最初，人们所用的显示器是CRT模式，该显示器不但体积较为笨重，且辐射也较大。而随着信息技术的进步，终端显示器也在逐渐的新旧交替，如现今所用的液晶显示器，其不但在体积上更加轻薄，且辐射也更低，受到人们广泛青睐。目前市面上所应用较多的则是硅材料制作而成的薄膜晶体管液晶显示器，该显示器具有容量大、清晰度高等优点，己然成为现今液晶显示器的主流产品。除了PC应用该显示器之外，在手机、笔记本电脑、平板电脑等一些电子设备中也在应用该显示器，应用范围也越发广泛。但是，随着显示技术的发展，且所涉及的领域也更广，对液晶显示器技术和应用方面也提出了更高要求，如显示器容量、面积以及视角、分辨率等方面都需要进一步完善，尤其是在低光刻工艺技术方面，还需要进一步开发，进而能减少光刻工艺的次数，降低生产企业的成本，以促进TFT-LCD光刻工艺发挥其应有作用。 龙源期刊网
1 TFT--LCD基本结构
LCD屏主要有上下两层，除此之外还有液晶和背光源所组成，其中，玻璃基板主要包含彩膜与TFT、配向膜、偏光板、ITO膜等制造而成的夹板。在实际应用中，由玻璃基板未加入电场时，则LCD中的液晶分子会通过上下玻璃基板中的配向膜沟槽进行排列。但是，因玻璃基板上下层中的配向膜沟槽并未呈90°，所以其在夹层中所放置的液晶分子排列则要求为90°的螺旋形扭转排列，则光纤也会跟着液晶呈90°旋转，进而能与下偏光板轴方向呈平行状态，这时液晶面板则会呈白色状态。换而言之，当玻璃基板加入电场时，则液晶分子会受电场的影响，呈垂直排列，光偏振态则不会出现任何变化，进而能直接达到偏光板中，以此受到影响，无法将光线透射出去，所以液晶面板会呈现黑色。因此，LCD是否存在电压，则对面板所要呈现的效果有着直接影响。并且，如果在LCD屏外加电压，则液晶分子之前的排列会出现改变。如果想要改变LCD液晶分子排列状态，则可以通过调节电压进行转变，以使面板达到想要呈现的效果。而LCD是否呈现图像，并非是通过外加电压所呈现，而是通过外加电压的中间电位所决定。如果电压透光率不同，那么所显示的明暗程度也不尽相同。如果LCD屏想要显示彩色影响，那么则可以使用是哪个彩色滤光膜，即可达到该效果。
TFT-LCD属于被动发光的显示器，与主动显示器存在明显不同，如CRT及LED等。所以，其基本结构较为特殊。因TFT-LCD显示器构成器件主要是由液晶盒、背光源及驱动电路这3点所构成。如图1所示。
从上图可以看到，该彩色TFT-LCD面板主要是由薄膜晶体管（TFT）、彩膜（CF）、玻璃基板、隔垫物（Spacer）、素电极（PE）、液晶（LC）等部分构成。如液晶盒，其主要是由TAB所控制，进而通过自动焊接线路板的形式，由ACF将屏及TCP进行连接，由TCP另一端与装载控制电路板进行焊接，进而驱动TFT来控制开关，以能够控制图像功能的显示。TFT则是由液晶和彩膜基板、阵列基板所构成，主要是对液晶显示器颜色及光等的控制。
而从上图的液晶显示面板中可以了解到，液晶盒光的调制主要是由背光源的射入所发挥的作用，且偏振光的光学系统则是由两片偏光片所构成，且液晶光学各向异性，及介电各向异性，和TFT的开关来对液晶盒光发挥调制作用。但是，因背光源各膜片、偏光片等吸收问题，所以背光源中的光被吸收的较多，进而导致显示器所射出的背光源亮度较低，约5%左右亮度。如图2所示，其所展示的是TFT-LCD各个组成部位对背光的吸收情况。
笔者认为，TFT-LCD在应用中如果能提高背光源的利用率，且减少对能源的浪费，则可以作为未来TFT-LCD技术改革的重要方向，且对TFT-LCD光刻工艺方面也有良好作用。
2 4次光刻技术的工艺研究
2.1 光刻工艺技术发展分析 龙源期刊网
对TFT光刻工艺技术进行分析，其主要是通过掩膜版中的图形缝隙，进而对玻璃基板表面上的光刻胶进行了曝光和显影、刻蚀，以此能将掩模版中的图形印到玻璃基板上。而目前，随着TFT-LCD制作工艺水平的提高，从最开始的7次光刻工艺技术到现今的5次光刻工艺技术。现今，TFT-LCD光刻工艺也在正在研发4次光刻工艺技术，且在制作手段方面也从最开始的半自动化向着目前的全自动化进行了转变，而诸多制作工艺也从之前手工制作向着机械化所发展。如对掩模版技术进行了解，其也在从最开始的一次曝光单图形向着一次曝光多图形所发展。随着光刻工艺技术的发展和创新，不但提高了产品质量，也提高了产品生产效率，在一定程度上降低了生产成本，在市场中也受到了消费者更多关注和青睐。
2.2.4次光刻技术工艺开发流程介绍
从图3中可以看到，4次光刻工艺技术主要有以下几个部分，分别是：硅岛、源漏工程、过孔工程、像素电极、栅极工程等几个部分。与现今所应用的5次光刻工艺相比，4次光刻工艺最大的优势就是在一次曝光多次刻蚀工艺之后产生硅岛和源漏。这本身对产品的质量和性能会产生一定影响，所以在后续的工艺开发中对刻蚀工艺技术进行开发和研究也非常重要。
3 结束语
随着电子产品的新旧交替，其本身在市场中的竞争就非常激烈，所以如果能在工艺技术方面得以创新，且在保证产品质量和性能的同时，也能降低产品成本，这对企业市场竞争力的提高具有重要影响。并且，现今技术发展日新月异，对于TFT--LCD显示技术来说，如果其在工艺技术方面得到良好创新，那么对其产品市场竞争力方面也有着积极作用。并且，随着现今4次光刻工艺的研发和应用，其所发挥的作用也会越来越重要，被更多人们所青睐。
参考文献
[1] 沙双庆.薄膜晶体管液晶显示器的发展分析[J].江苏科技信息，2017 （26）：37-38.
[2] 梁基照，蔡沛璋，废薄膜晶体管液晶显示器的拆解及预处理[J].广州化工，2015，43
（10）：104-106+126.
[3] 刘耀，陈曦，张小祥，等，薄膜晶体管显示器陈阵工艺最终关键尺寸测量方法研究[J].液晶与显示，2015 （5）：784-789.

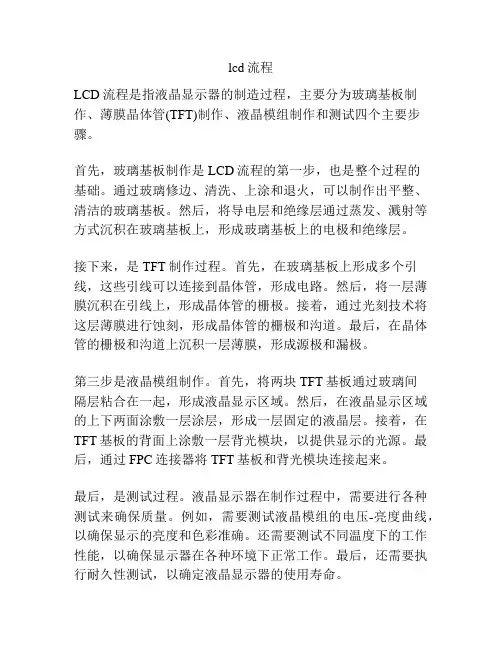

lcd流程
lcd流程
LCD流程是指液晶显示器的制造过程，主要分为玻璃基板制作、薄膜晶体管(TFT)制作、液晶模组制作和测试四个主要步骤。
首先，玻璃基板制作是LCD流程的第一步，也是整个过程的基础。通过玻璃修边、清洗、上涂和退火，可以制作出平整、清洁的玻璃基板。然后，将导电层和绝缘层通过蒸发、溅射等方式沉积在玻璃基板上，形成玻璃基板上的电极和绝缘层。
接下来，是TFT制作过程。首先，在玻璃基板上形成多个引线，这些引线可以连接到晶体管，形成电路。然后，将一层薄膜沉积在引线上，形成晶体管的栅极。接着，通过光刻技术将这层薄膜进行蚀刻，形成晶体管的栅极和沟道。最后，在晶体管的栅极和沟道上沉积一层薄膜，形成源极和漏极。
第三步是液晶模组制作。首先，将两块TFT基板通过玻璃间隔层粘合在一起，形成液晶显示区域。然后，在液晶显示区域的上下两面涂敷一层涂层，形成一层固定的液晶层。接着，在TFT基板的背面上涂敷一层背光模块，以提供显示的光源。最后，通过FPC连接器将TFT基板和背光模块连接起来。
最后，是测试过程。液晶显示器在制作过程中，需要进行各种测试来确保质量。例如，需要测试液晶模组的电压-亮度曲线，以确保显示的亮度和色彩准确。还需要测试不同温度下的工作性能，以确保显示器在各种环境下正常工作。最后，还需要执行耐久性测试，以确定液晶显示器的使用寿命。
总之，LCD流程是一个复杂而精密的制造过程，需要经过多个步骤和测试来确保质量和性能。通过玻璃基板制作、TFT制作、液晶模组制作和测试，可以制造出高质量的液晶显示器。这些液晶显示器广泛应用于手机、电视、电脑等各种电子设备中，为我们提供高质量的视觉体验。

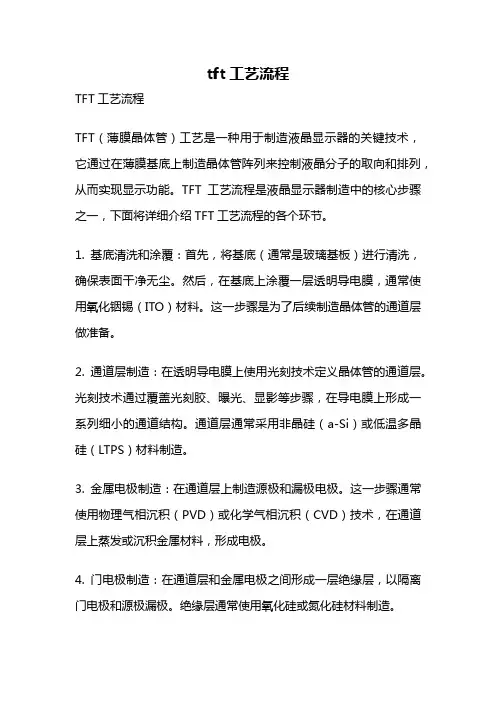

tft工艺流程
tft工艺流程
TFT工艺流程
TFT（薄膜晶体管）工艺是一种用于制造液晶显示器的关键技术，它通过在薄膜基底上制造晶体管阵列来控制液晶分子的取向和排列，从而实现显示功能。TFT工艺流程是液晶显示器制造中的核心步骤之一，下面将详细介绍TFT工艺流程的各个环节。
1. 基底清洗和涂覆：首先，将基底（通常是玻璃基板）进行清洗，确保表面干净无尘。然后，在基底上涂覆一层透明导电膜，通常使用氧化铟锡（ITO）材料。这一步骤是为了后续制造晶体管的通道层做准备。
2. 通道层制造：在透明导电膜上使用光刻技术定义晶体管的通道层。光刻技术通过覆盖光刻胶、曝光、显影等步骤，在导电膜上形成一系列细小的通道结构。通道层通常采用非晶硅（a-Si）或低温多晶硅（LTPS）材料制造。
3. 金属电极制造：在通道层上制造源极和漏极电极。这一步骤通常使用物理气相沉积（PVD）或化学气相沉积（CVD）技术，在通道层上蒸发或沉积金属材料，形成电极。
4. 门电极制造：在通道层和金属电极之间形成一层绝缘层，以隔离门电极和源极漏极。绝缘层通常使用氧化硅或氮化硅材料制造。
5. 液晶填充：将液晶材料填充在两块基底之间形成液晶层。液晶材料通常是有机分子，具有特殊的电光特性，能够在电场作用下改变光的透过性。
6. 封装：将两块基底粘合在一起，并在边缘封装处留下一个小孔，用于注入液晶材料。封装过程需要保证基底之间的间距均匀，并且封装材料具有良好的粘合性和耐高温性。
7. 背光模组组装：将制造好的液晶模组与背光模组组装在一起，形成完整的液晶显示器。背光模组通常由冷阴极荧光灯（CCFL）或LED（发光二极管）组成，用于提供背光照明。
8. 检测和测试：对制造好的液晶显示器进行检测和测试，确保各个模块和功能正常工作。测试包括亮度、对比度、响应时间等参数的测试。
TFT工艺流程是一系列复杂的步骤，每个步骤都需要精确的控制和严格的质量检验。只有在每个环节都做好了工艺控制和质量管理，才能制造出高质量的液晶显示器。随着技术的不断发展，TFT工艺也在不断演进，如引入氧化铟锌（IZO）材料、柔性基板等新的技术和材料，以满足市场对高分辨率、高亮度和薄型化的需求。

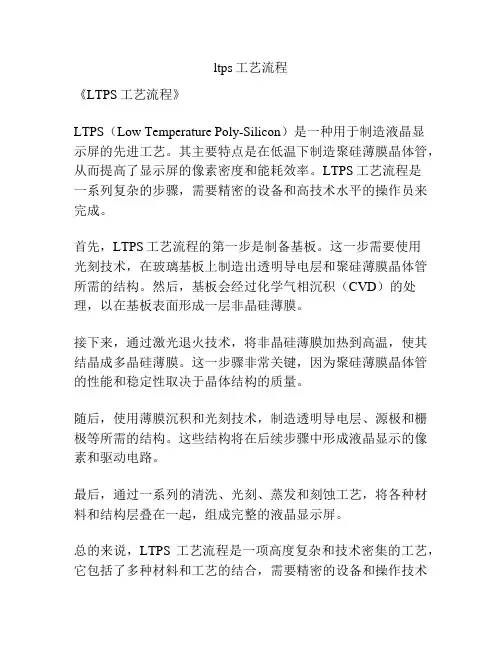

ltps工艺流程
ltps工艺流程
《LTPS工艺流程》
LTPS（Low Temperature Poly-Silicon）是一种用于制造液晶显示屏的先进工艺。其主要特点是在低温下制造聚硅薄膜晶体管，从而提高了显示屏的像素密度和能耗效率。LTPS工艺流程是一系列复杂的步骤，需要精密的设备和高技术水平的操作员来完成。
首先，LTPS工艺流程的第一步是制备基板。这一步需要使用光刻技术，在玻璃基板上制造出透明导电层和聚硅薄膜晶体管所需的结构。然后，基板会经过化学气相沉积（CVD）的处理，以在基板表面形成一层非晶硅薄膜。
接下来，通过激光退火技术，将非晶硅薄膜加热到高温，使其结晶成多晶硅薄膜。这一步骤非常关键，因为聚硅薄膜晶体管的性能和稳定性取决于晶体结构的质量。
随后，使用薄膜沉积和光刻技术，制造透明导电层、源极和栅极等所需的结构。这些结构将在后续步骤中形成液晶显示的像素和驱动电路。
最后，通过一系列的清洗、光刻、蒸发和刻蚀工艺，将各种材料和结构层叠在一起，组成完整的液晶显示屏。
总的来说，LTPS工艺流程是一项高度复杂和技术密集的工艺，它包括了多种材料和工艺的结合，需要精密的设备和操作技术来完成。通过LTPS工艺，我们可以制造出像素密度高、能效高、色彩准确的液晶显示屏，为消费者提供更好的视觉体验。
tft lcd生产工艺流程
tft lcd生产工艺流程
TFT LCD（Thin-Film Transistor Liquid Crystal Display）是一种采用薄膜晶体管技术制作的液晶显示器。下面是关于TFT
LCD生产工艺流程的简要介绍。
第一步：基板准备
TFT LCD的制造过程首先需要准备好基板。常见的基板材料有玻璃和塑料，通常使用的是玻璃基板。基板会经过清洗和表面处理等步骤，确保其表面干净平整。
第二步：背板制备
接下来需要制作液晶显示器的背板。背板通常是由非晶硅等材料制成，分为多个层次，包括玻璃、金属层和透明导电层等。这些层次通过物理沉积和化学气相沉积等方法形成。
第三步：薄膜晶体管制备
在背板上制作薄膜晶体管（TFT）是制造TFT LCD的关键步骤。首先，在背板上涂覆一层非晶硅薄膜，然后使用光刻技术将其进行精确刻画。接着，通过光刻和铜蒸发等技术制作导线，形成TFT电路。最后，使用激光修复技术进行检查和维修。
第四步：液晶贴合
液晶贴合是将液晶层与TFT基板粘接在一起的过程。首先，将液晶层通过喷洒、滚压或涂覆等方式涂覆在TFT基板上，然后使用蒸发技术制备对齐膜。接着，将液晶层和TFT基板对齐，然后进行加热和压力处理，使其牢固贴合在一起。
第五步：封装
在液晶贴合完成后，需要对TFT LCD进行封装。这涉及将TFT LCD置于玻璃基板之间，形成密封结构。然后将结构封装在金属或塑料外壳中，以保护内部结构。
第六步：测试和检验
生产完毕后，对TFT LCD进行测试和检验是确保质量的关键步骤。这包括对液晶显示器的像素、亮度、对比度和色彩等方面进行检测，并进行修复或调整。
总结：
以上是TFT LCD生产工艺流程的简要介绍。整个制造过程包括基板准备、背板制备、薄膜晶体管制备、液晶贴合、封装和测试等步骤。每个步骤都需要高度的精确度和技术要求，以确保TFT LCD的质量和性能。
tft工艺流程 2
tft工艺流程
TFT（薄膜晶体管）是一种集成电路中常用的薄膜技术，广泛应用于液晶显示器等电子产品中。下面将介绍一下TFT工艺流程。
TFT工艺流程主要包含以下几个步骤：
第一步是基板准备。TFT的基板通常是玻璃或者塑料材料，首先需要清洗基板，以保证表面的干净度。接下来，进行镀膜处理，使用ITO（透明导电氧化物）材料涂覆在基板的一侧，形成导电层。
第二步是图案化工艺。这个步骤是将设计好的电路图案转移到基板上。在导电层上涂覆一层光敏胶，并使用光罩照射光线，使光敏胶在光照区域发生化学反应。然后，通过洗涤，去除未光照的光敏胶，形成所需的电路图案。
第三步是薄膜沉积。电路图案已经形成后，需要在基板上沉积一层薄膜。这一层薄膜通常是氧化硅（SiO2）或者氧化硅氮（SiON），用于保护电路和改善TFT性能。薄膜沉积可以通过物理气相沉积（PVD）或者化学气相沉积（CVD）等技术实现。
第四步是有源区域制备。有源区域是TFT电路中的主要部分，用于控制电流流过液晶元素。在沉积的薄膜上，通过光刻和蚀刻等技术，制备出有源区域的通道、源极和栅极等。
第五步是封装和封装测试。TFT电路完成后，需要进行封装，将其与液晶屏幕等组件组合在一起，形成完整的显示器件。封装过程中还需要进行相关测试，以确保产品的质量和性能。
最后一步是测试和质量控制。对于TFT电路来说，测试非常重要，只有通过严格的测试才能保证产品的质量和可靠性。测试主要包括开路测试、短路测试、漏电流测试等。
总结起来，TFT工艺流程是一个综合工艺流程，通过不同的步骤实现电路的制备、封装和测试。这些步骤对于确保TFT产品的质量和性能至关重要，同时也需要在整个流程中严格控制工艺参数，以提高产品的可靠性和一致性。

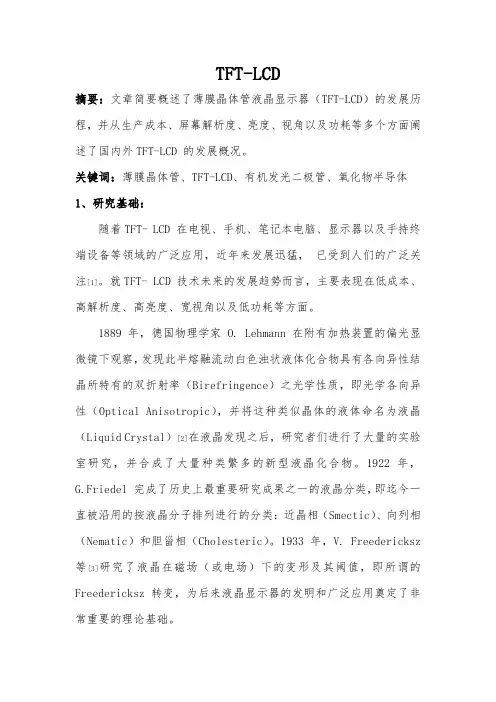

TFT-LCD
