TFT-LCD简介

TFT-LCD 简介

TFT ﹕（Thin-Film Transistors）薄膜晶体管

LCD﹕（Liquid-Crystals Display）液晶显示器

TFT-LCD发明于1960年经过不断的改良在1991年时成功的商业化为笔记

型计算机用面板﹐从此进入TFT-LCD的世代。

TFT-LCD 结构：

简单的说TFT-LCD面板的基本结构为两片玻璃基板中间夹住一层液晶。前

端LCD面板贴上彩色滤光片﹐后端TFT面板上制作薄膜晶体管(TFT) 。当施电

压于晶体管时﹐液晶转向﹐光线穿过液晶后在前端面板上产生一个画素。背光模

块位于TFT-Array面板之后负责提供光源。彩色滤光片给予每一个画素特定的颜色。结合每一个不同颜色的画素所呈现出的就是面板前端的影像。

TFT Pixel Element：

TFT面板就是由数百万个TFT device以及ITO((In Ti Oxide)，此材料为透

明导电金属)区域排列如一个matrix所构成，而所谓的Array就是指数百万个排

列整齐的TFT device之区域，此数百万个排列整齐的区域就是面板显示区。下

图为一TFT画素的结构

不论TFT板的设计如何的变化,制程如何的简化，其结构一定需具备TFT

device和控制液晶区域(光源若是穿透式的LCD，则此控制液晶的区域是使用I

TO，但对于反射式的LCD是使用高反射式率的金属，如Al等)

TFT device是一个开关器，其功能就是控制电子跑到ITO区域的数量，当

ITO区域流进去的电子数量达到我们想要的数值后，再将TFT device关掉，此

时就将电子整个关(Keep)在ITO区域.

上图为各画素点指定的时间变化﹐由t1到tn闸极驱动IC持续选择开启G1

﹐使得源极驱动IC以D1、D2到Dn的顺序对G1上的TFT画素充电。tn+1时

﹐闸极驱动IC再度选择G2﹐源极驱动IC再D1开始依序选择。

上图可以表达几件事情：

tftlcd工作原理

TFTLCD是一种液晶显示技术，其全称为薄膜晶体管液晶显示器。TFTLCD的工作原理基于液晶分子的定向和控制，以及薄膜晶体管的电子控制。

TFTLCD由两块平行的玻璃基板组成，中间填充着液晶材料。每个像素点都由三个互补色彩的亚像素点（红、绿、蓝）组成。在玻璃基板上有一层透明导电层，称为ITO（铟锡氧化物）层，用于控制每个像素点的亮度和颜色。

当电压施加到ITO层时，会在液晶材料中形成一个电场。这个电场会使得液晶分子发生定向变化，从而改变光线的传播方向和偏振状态。通过控制每个像素点ITO层上施加的电压大小和极性，可以实现对每个像素点颜色和亮度的精确控制。

为了实现对每个像素点电压大小和极性的精确控制，需要使用薄膜晶体管（TFT）。TFT是一种半导体器件，能够在微小电压下控制电流的流动。TFTLCD中，每个像素点都与一个TFT晶体管相连，控制器通过对TFT晶体管的控制来改变ITO层上的电压。

总之，TFTLCD的工作原理是基于液晶分子定向和控制、ITO层和TFT晶体管的电子控制。通过对每个像素点施加精确的电压和极性，可以实现高分辨率、高亮度、高对比度和真实色彩的显示效果。

薄膜晶体管

Thin Film Transistor (薄膜场效应晶体管)，是指液晶显示器上的每一液晶象素点都是由集成在其后的薄膜晶体管来驱动。从而可以做到高速度高亮度高对比度显示屏幕信息。TFT属于有源矩阵液晶显示器。

补充：TFT（ThinFilmTransistor）是指薄膜晶体管，意即每个液晶像素点都是由集成在像素点后面的薄膜晶体管来驱动，从而可以做到高速度、高亮度、高对比度显示屏幕信息，是目前最好的LCD彩色显示设备之一，其效果接近CRT显示器，是现在笔记本电脑和台式机上的主流显示设备。TFT的每个像素点都是由集成在自身上的TFT来控制，是有源像素点。因此，不但速度可以极大提高，而且对比度和亮度也大大提高了，同时分辨率也达到了很高水平。

TFT ( Thin film Transistor，薄膜晶体管）屏幕，它也是目前中高端彩屏手机中普遍采用的屏幕，分65536 色及26 万色，1600万色三种，其显示效果非常出色。

TFT技术解析

TFT(Thin Film Transistor)LCD即薄膜场效应晶体管LCD，是有源矩阵类型液晶显示器(AM-LCD)中的一种。

和TN技术不同的是，TFT的显示采用“背透式”照射方式——假想的光源路径不是像TN液晶那样从上至下，而是从下向上。这样的作法是在液晶的背部设置特殊光管，光源照射时通过下偏光板向上透出。由于上下夹层的电极改成FET电极和共通电极，在FET电极导通时，液晶分子的表现也会发生改变，可以通过遮光和透光来达到显示的目的，响应时间大大提高到80ms左右。因其具有比TN-LCD更高的对比度和更丰富的色彩，荧屏更新频率也更快，故TFT俗称“真彩”。

相对于DSTN而言，TFT-LCD的主要特点是为每个像素配置一个半导体开关器件。由于每个像素都可以通过点脉冲直接控制。因而每个节点都相对独立，并可以进行连续控制。这样的设计方法不仅提高了显示屏的反应速度，同时也可以精确控制显示灰度，这就是TFT色彩较DSTN更为逼真的原因。

大尺寸TFT显示器源极驱动解决方案-技术方案

1 大尺寸TFT显示器源极驱动解决方案-技术方案

TFT LCD（薄膜晶体管液晶显示器）正在改变人们看计算机和TV的界面。低EMI的特点使得它可以变得很薄、很轻，节省空间，而且亮度更高，更好地融入环境，因此很多人都认为这些平板显示器件引领未来之路。

Solomon Systech公司在显示器驱动方面已经取得和掌握了丰富的经验、技术，现在他们已开发出多种TFT源驱动器，可以通过一个驱动电路单元及一个大尺寸的TFT LCD应用相匹配。该类源驱动采用了高速RSDS接口，电压输出水平，有电荷分享能力，并采取了TCP设计，故能充分发挥TFT稳定的平板显示的各种重要优势，包括良好的对比度、很高的帧频率、响应快和视角宽等。一个TFT LCD模块由一个TFT面板、一个驱动电路单元、一个背光系统和一个组装单元构成(图1)。本文将讨论这种新型源驱动IC的功能和与TFT LCD模

2 块系统有关的一些信息。

图1 TFT LCD模块组成

TFT源驱动器结构

上述TFT源驱动器由移位寄存器、数据锁存器、电平平移器和数字/模拟信号转换器、输出及修复缓冲器等电路模块构成(图2)。

图2 TFT源驱动器的组成模块

下面列出的各项因素在实现源驱动器性能时必须予以考虑:

(1)在功率安全情况下的动态模式和静态模式功耗。

3 (2)输出缓冲器的驱动能力。每通道的负载为50pF_180pF，具体数值取决于平板的尺寸和分辨率。

(3)输出稳定所花费的时间。这意味着要确保源极驱动器输出端保持的电压水平在栅线关闭前都能处于有效状态。例如，SXGA分辨率达1024栅线，帧频率达75Hz。栅线的扫描时间就应该是1/75/1024 =13us。输出所要求的时间应该少于13us。

(4)RSDS接收器的时钟频率。这将直接影响到应用的分辨率和所允许的帧频率。

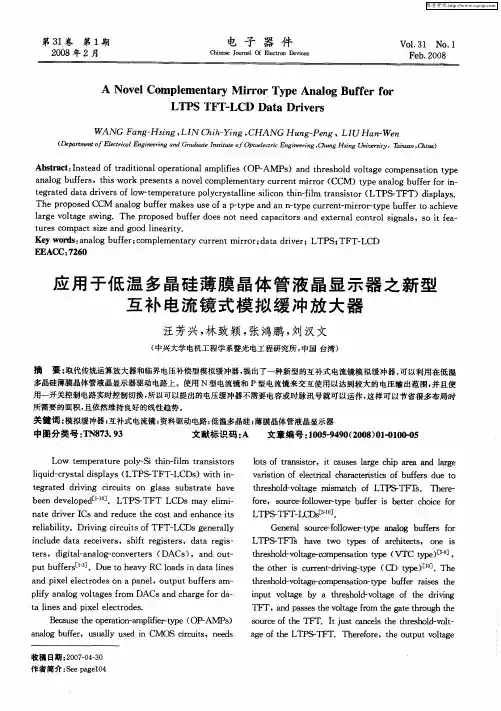

应用于低温多晶硅薄膜晶体管液晶显示器之新型互补电流镜式模拟缓冲放大器

第３１卷第１期　２００８年２月　电子器件　

Ｃｈｉｎｅｓｅ　Ｊｏｕｒｎａ１　Ｏｆ　Ｅｌｅｃｔｒｏｎ　ＤｅｖｉＣｅＳ　Ｖ０１．３１　Ｎｏ．１　Ｆｅｂ．２００８　

Ａ　Ｎｏｖｅｌ　Ｃｏｍｐｌｅｍｅｎｔａｒｙ　

ＬＴＰＳ　ＴＦＴ—　Ｍｉｒｒｏｒ　Ｔｙｐｅ　Ａｎａｌｏｇ　Ｂｕｆｆｅｒ　ｆｏｒ　

ＬＣＤ　Ｄａｔａ　Ｄｒｉｖｅｒｓ　

ＷＡＮＧ　Ｆａｎｇ—Ｈｓｉｎｇ，ＬＩＮ　Ｃｈｉｈ—Ｙｉｎｇ，ＣＨＡＮＧ　Ｈｕｎｇ—Ｐｅｎｇ。ＬＩＵＨａｎ—Ｗｅｎ　（Ｄｅｐａｒｔｍｅｎｔ　ｏｆＥｌｅｃｔｒｉｃａｌＥｎｇｉｎｅｅｒｉｎｇ　ａｎｄＧｒａｄｕａｔｅＩｎｓｔｉｔｕｔｅ　ｏｆＯｐｔｏｅｌｅｃｔｒｉｃＥｎｇｉｎｅｅｒｉｎｇ，ＣｈｕｎｇＨｓｉｎｇＵｎｉｖｅｒｓｉｔｙ，　ｆｔｍ　，Ｇｈ　，　）　

Ａｂｓｔｒａｃｔ：Ｉｎｓｔｅａｄ　ｏｆ　ｔｒａｄｉｔｉｏｎａｌ　ｏｐｅｒａｔｉｏｎａｌ　ａｍｐｌｉｆｉｅｓ（ＯＰ－ＡＭＰｓ）ａｎｄ　ｔｈｒｅｓｈｏｌｄ　ｖｏｌｔａｇｅ　ｃｏｍｐｅｎｓａｔｉｏｎ　ｔｙｐｅ　ａｎａｌｏｇ　ｂｕｆｆｅｒｓ，ｔｈｉｓ　ｗｏｒｋ　ｐｒｅｓｅｎｔｓ　ａ　ｎｏｖｅｌ　ｃｏｍｐｌｅｍｅｎｔａｒｙ　ｃｕｒｒｅｎｔ　ｍｉｒｒｏｒ（ＣＣＭ）ｔｙｐｅ　ａｎａｌｏｇ　ｂｕｆｆｅｒ　ｆｏｒ　ｉｎ—　ｔｅｇｒａｔｅｄ　ｄａｔａ　ｄｒｉｖｅｒｓ　ｏｆ　ｌｏｗ－ｔｅｍｐｅｒａｔｕｒｅ　ｐｏｌｙｃｒｙｓｔａｌｌｉｎｅ　ｓｉｌｉｃｏｎ　ｔｈｉｎ－ｆｉｌｍ　ｔｒａｎｓｉｓｔｏｒ（ＬＴＰＳ－ＴＦＴ）ｄｉｓｐｌａｙｓ．　Ｔｈｅ　ｐｒｏｐｏｓｅｄ　ＣＣＭ　ａｎａｌｏｇ　ｂｕｆｆｅｒ　ｍａｋｅｓ　ｕｓｅ　ｏｆ　ａ　ｐ－ｔｙｐｅ　ａｎｄ　ａｎ　ｎ－ｔｙｐｅ　ｃｕｒｒｅｎｔ－ｍｉｒｒｏｒ－ｔｙｐｅ　ｂｕｆｆｅｒ　ｔｏ　ａｃｈｉｅｖｅ　ｌａｒｇｅ　ｖｏｌｔａｇｅ　ｓｗｉｎｇ．Ｔｈｅ　ｐｒｏｐｏｓｅｄ　ｂｕｆｆｅｒ　ｄｏｅｓ　ｎｏｔ　ｎｅｅｄ　ｔｕｒｅｓ　ｃｏｍｐａｃｔ　ｓｉｚｅ　ａｎｄ　ｇｏｏｄ　ｌｉｎｅａｒｉｔｙ．　ｃａｐａｃｉｔｏｒｓ　ａｎｄ　ｅｘｔｅｒｎａｌ　ｃｏｎｔｒｏｌ　ｓｉｇｎａｌｓ，ＳＯ　ｉｔ　ｌｅａ－　

tft lcd生产工艺流程

TFT LCD（Thin-Film Transistor Liquid Crystal Display）是一种采用薄膜晶体管技术制作的液晶显示器。下面是关于TFT

LCD生产工艺流程的简要介绍。

第一步：基板准备

TFT LCD的制造过程首先需要准备好基板。常见的基板材料有玻璃和塑料，通常使用的是玻璃基板。基板会经过清洗和表面处理等步骤，确保其表面干净平整。

第二步：背板制备

接下来需要制作液晶显示器的背板。背板通常是由非晶硅等材料制成，分为多个层次，包括玻璃、金属层和透明导电层等。这些层次通过物理沉积和化学气相沉积等方法形成。

第三步：薄膜晶体管制备

在背板上制作薄膜晶体管（TFT）是制造TFT LCD的关键步骤。首先，在背板上涂覆一层非晶硅薄膜，然后使用光刻技术将其进行精确刻画。接着，通过光刻和铜蒸发等技术制作导线，形成TFT电路。最后，使用激光修复技术进行检查和维修。

第四步：液晶贴合

液晶贴合是将液晶层与TFT基板粘接在一起的过程。首先，将液晶层通过喷洒、滚压或涂覆等方式涂覆在TFT基板上，然后使用蒸发技术制备对齐膜。接着，将液晶层和TFT基板对齐，然后进行加热和压力处理，使其牢固贴合在一起。

第五步：封装

在液晶贴合完成后，需要对TFT LCD进行封装。这涉及将TFT LCD置于玻璃基板之间，形成密封结构。然后将结构封装在金属或塑料外壳中，以保护内部结构。

第六步：测试和检验

生产完毕后，对TFT LCD进行测试和检验是确保质量的关键步骤。这包括对液晶显示器的像素、亮度、对比度和色彩等方面进行检测，并进行修复或调整。

总结：

以上是TFT LCD生产工艺流程的简要介绍。整个制造过程包括基板准备、背板制备、薄膜晶体管制备、液晶贴合、封装和测试等步骤。每个步骤都需要高度的精确度和技术要求，以确保TFT LCD的质量和性能。

IVO TFT 简介

TFT-LCD简介

TFT=Thin-Film Transistor=薄膜晶体管

LCD=Liquid-Crystal Display=液晶显示器

TFT-LCD（Thin Film Transistor-liquid Crystal Display），薄膜电晶体液晶显示屏，诞生于1960年，经过不断的改良，于1991年正式应用于商业化笔记型电脑，随着工艺技术的逐步成熟，目前TFT-LCD在各个应用领域正逐步取代CRT产品，成为显示技术之主流。

液晶显示屏的优点就是耗电小、工作电压低、解析度高、无辐射、显示屏本身比较轻薄、便于携带、使用寿命长等，由于具有这些优点，所以在很多领域得到广泛应用，如：电视机、显示器、笔记本电脑、手机、卫星导航、PDA等。

LCD灰阶显示原理

液晶显示器可以分为常黑(Normal Black)模式和常白(Normal White)模式，以常白模式为例：如下列左图（LCD灰阶显示原理），当液晶上没有被施加任何操作电压时，棒状液晶会以近似于平躺的姿态排列，这时光线可以最大的程度通过上下偏振片，呈现为亮态；当施加电压于液晶上时，液晶会随着电压的不同，站立成不同的角度，电压越大，液晶站立角度越陡，光线穿透上下偏振片就越少，直至液晶垂直站立时，光线几乎不能通过，呈现为暗态。而要显示每个中间灰阶时只需在液晶上加上对应电压即可，如下列右图（LCD光电转移特性曲线），面板的穿透率随着施加在液晶上的电压升高而逐渐减小。

TFT-LCD驱动原理

一个TFT元件就相当于一个电控开关，扫描线（栅极）控制开关的打开和闭合，数据线（源极）提供液晶显示不同亮度所需要的灰阶电压。当在扫描线（栅极）上施以高电压时，TFT元件打开，灰阶电压就能从数据线（源极）进入像素电极（漏极），并经由透明像素电极施加于液晶层上，改变液晶的站立角度从而显示预定灰阶。

整个TFT-LCD面板的显示区域就是由数百万个独立TFT元件控制的像素矩阵构成。如下图，当扫描线打开第三行像素时，数据线会将第三行像素所需要的灰阶电压写入，然后关闭第三行，使其处于电压保持状态，同时打开第四行扫描线，写入第四行像素所需的灰阶电压，完成写入后关闭第四行，并开启第五行像素。依序逐行写入面板各行像素所需灰阶电压。

TFT-LCD

液晶与平板显示技术

TFT-LCD的进展

老师：朱海东

学生：祝大时 2009032013

2012年3月

Thin-film Transistor Liquid Crystal Display

我们平时所说的LCD，它的英文全称为Liquid Crystal Display。翻译为液晶体显示器，简称为液晶显示器。

20世纪70年代初，世界上第一台液晶显示设备出现，被称为TN-LCD（扭曲向列）液晶显示器。他是单色显示，他被推广到电子表，计算器等领域。80年代， STN-LCD (超扭曲向列)液晶显示器出现，同时TFT-LCD（薄膜晶体管）液晶显示器技术被研发出来。

一、 TFT-LCD简介

这种显示器它的构成主要有两个特征, 一个是薄膜晶体管, 另一个就是液晶本身。液晶可分为，层状液晶(Sematic)，线状液晶(Nematic) ，胆固醇液晶(cholesteric) ，碟状液晶(disk)。

如果我们是依分子量的高低来分的话则可以分成高分子液晶(polymer liquid

crystal, 聚合许多液晶分子而成)与低分子液晶两种. 就此种分类来说TFT液晶显示器是属于低分子液晶的应用.

The thin film transistor in a TFT LCD monitor consists of a thin film of

a semiconductor material applied over a glass substrate. Each pixel in a

TFT LCD monitor has its own transistor along with the liquid crystal

material. The liquid crystal material exhibits properties of both a liquid,

because of its ability to change quickly, and a crystal, because of its

TFTLCD时序控制器TCON的研究

一、内容简述................................................2

1.1 背景与意义...........................................3

1.2 国内外研究现状.......................................4

1.3 研究内容与方法.......................................4

二、TFTLCD时序控制器的基本原理..............................6

2.1 TFTLCD的基本构成.....................................7

2.2 时序控制器的作用.....................................8

2.3 TCON的基本功能.......................................9

三、TCON的设计与实现.......................................10

3.1 TCON的硬件设计......................................12

3.1.1 基本电路设计....................................13

3.1.2 配置接口设计....................................14

3.2 TCON的软件设计......................................16 3.2.1 时序算法设计....................................17

3.2.2 驱动程序设计....................................18

tft-lcd生产工艺

TFT-LCD是一种液晶显示技术，全称为薄膜晶体管液晶显示器。TFT-LCD生产工艺主要包括以下几个步骤：

1. 基板清洗：将玻璃基板放入清洗机内，通过化学溶液和超声波清洗，去除表面的污染物和杂质。

2. 蒸镀：将清洗后的基板放入真空蒸镀机内，通过热蒸发或磁控溅射的方式，将ITO（氧化铟锡）等导电材料薄膜均匀地沉积在基板上，形成液晶显示器的电极。

3. 形成图形：利用UV曝光机将光掩膜与基板层叠在一起进行曝光，然后通过显影和蚀刻的步骤，去除未曝光的部分物质，形成规定的图形。

4. 涂布液晶层：将液晶原料涂布在形成图形的基板上，然后通过加热和冷却控制液晶分子的方向和排列，形成液晶层。

5. 定位贴合：将两块涂有液晶层的基板通过真空吸附的方式，精确地对准并叠放在一起，形成液晶显示区域。同时，在两块基板的边缘区域添加背光源、驱动IC等组件。

6. 封装：将贴合好的基板放入封装机内，通过高温封装胶或薄膜封装胶封住整个液晶显示器结构，保护液晶显示区域以及内部电路。

7. 背光模组制造：制作背光源，通常采用CCFL（冷阴极荧光灯）或LED（发光二极管），通过封装、组装等过程，将背光源和液晶显示器组装在一起。

8. 电功能测试：对制作好的液晶显示器进行电功能测试，确保其正常工作。

以上是TFT-LCD生产工艺的基本流程，当然还有很多其他细节的工艺步骤，如氧化硅沉积、染料封装等。随着技术的发展，TFT-LCD生产工艺也在不断改进和完善，以提高产品的质量和性能。
