100万吨焦炉烟气脱硫脱硝技术规划方案.doc

100 万吨焦化 2×60 孔焦炉

烟气脱硫脱硝工程

技

术

方

案

.....

第一章总论................................................... 5

1.1 项目简介 ................................................. 5

1.2 总则 ..................................................... 5

1.2.1 工程范围 ........................................... 5

1.2.1 采用的规范和标准 ................................... 5

1.3 设计基础参数（业主提供） ................................. 6

1.3.1 基础数据 ........................................... 6

1.3.2 工程条件 ........................................... 7

1.4 脱硫脱硝方案的选择 ....................................... 8

1.4.1 脱硫脱硝工程建设要求和原则 ......................... 8

1.4.2 脱硫脱硝工艺的选择 ................................. 9

1.5 脱硫脱硝和余热回收整体工艺说明 .......................... 10

第二章脱硫工程技术方案 ....................................... 10

2.1 氨法脱硫工艺简介 ........................................ 10

2.1.1 氨法脱硫工艺特点 .................................. 11

2.1.2 氨法脱硫吸收原理 .................................. 11

2.2 本项目系统流程设计 ...................................... 12

2.2.1 设计原则 .......................................... 12

2.2.3 设计范围 .......................................... 13

2.2.4 系统流程设计 ...................................... 13

2.3 本项目工艺系统组成及分系统描述 ......................... 13

2.3.1 烟气系统 ......................................... 14

2.3.2 SO2 吸收系统 ..................................... 14

2.3.3 脱硫剂制备及供应系统 .............................. 15

2.3.4 脱硫废液过滤 ...................................... 15

2.3.5 公用系统 ......................................... 16

2.3.6 电气控制系统 ..................................... 16

2.3.7 仪表控制系统 ..................................... 17

第三章脱硝工程技术方案 ....................................... 19

3.1 脱硝工艺简介 ........................................... 19

.....

3.1.1 SCR 工艺原理 .......................................... 19

3.2 SCR 系统工艺设计 ........................................ 20

3.2.1 设计范围 .......................................... 20

3.2.3 设计原则 .......................................... 20

3.2.2 设计基础参数 ...................................... 20

3.2.3 还原剂选择 ........................................ 21

3.2.4 SCR 工艺计算 ...................................... 21

3.2.5 SCR 脱硝工艺流程描述 .............................. 22

3.3 分系统描述 .............................................. 23

3.3.1 氨气接卸储存系统 .................................. 23

3.3.2 氨气供应及稀释系统 ................................ 23

3.3.3 烟气系统 .......................................... 24

3.3.4 SCR 反应器 ........................................ 24

3.3.5 吹灰系统 .......................................... 25

3.3.6 氨喷射系统 ........................................ 25

3.3.7 压缩空气系统 ...................................... 25

3.3.8 配电及计算机控制系统 .............................. 25

第四章性能保证 ................................................ 27

4.1 脱硫脱硝设计技术指标 .................................... 27

4.3.1 脱硫脱硝效率 ...................................... 27

4.3.2 SCR 及 FGD装置出口净烟气温度保证 .................. 28

4.3.3 脱硫脱硝装置可用率保证 ............................ 28

4.1.4 催化剂寿命 ........................................ 28

4.1.5 系统连续运行温度和温度降 .......................... 28

4.1.6 氨耗量 ............................................ 28

4.1.7 脱硫脱硝装置氨逃逸 ................................ 29

4.1.8 脱硫脱硝装置压力损失保证 .......................... 29

第五章相关质量要求及技术措施 .................................. 30

5.1 相关质量要求 ........................................... 30

5.1.1 对管道、阀门的要求 ................................ 30

5.1.2 对平台、扶梯的要求 ................................ 30

.....

5.2 防腐措施 ............................................... 31

5.3 电气控制及自动化 ....................................... 31

5.3.1 供配电系统 ........................................ 31

5.3.2 控制、仪表系统 .................................... 32

第六章经济效益分析及投资报价 .................................. 35

6.1 运行成本 ................................................ 35

6.1.1 脱硝运行成本（年运行时间 8760h）...................... 35

6.1.2 脱硫运行成本（含增加风机及热备，年运行时间 8760h） .... 35

6.2 建设投资成本 ............................................ 36

第七章设计、供货、施工范围 .................................... 37

7.1 乙方设计范围 ........................................... 37

7.2 乙方施工范围 ........................................... 37

7.3 乙方供货范围 ........................................... 37

附件 1：脱硝系统设备清单 ....................................... 37

附件 2：脱硫系统设备清单 ....................................... 38

附件 3：余热回收及热备系统的技术方案另附 ....... 错误！未定义书签。

.....

合集下载

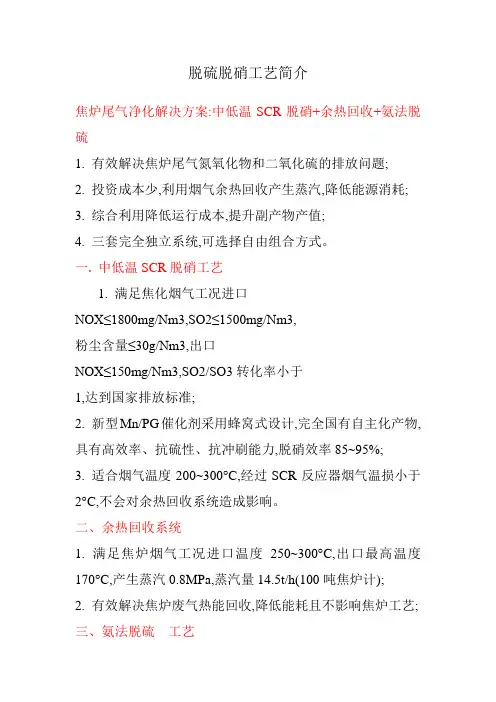

焦化厂烟气脱硝脱硫一体化解决方案1

110万吨/年焦炉烟气脱硝脱硫一体化技术方案

110万吨/年焦炉烟道气与脱硝脱硫一体化

设

计

方

案

廊坊市晋盛节能技术服务有限公司

1. 项目概述 ........................................................................................................................................... 2

1.1. 项目概况 ............................................................................................................................... 2

2. 设计依据 ........................................................................................................................................... 2

2.1. 设计原则 ............................................................................................................................... 2

2.2. 设计标准 ............................................................................................................................... 3

2.3. 设计原始参数 ....................................................................................................................... 3

焦炉烟道气脱硫脱硝及余热回收利用一体化技术

【Word版本下载可任意编辑】

1 / 8 焦炉烟道气脱硫脱硝及余热回收利用一体化技术

焦炉烟道气主要污染成分有SO2、NOx等。SO2和NOx不仅危害人类身体安康，而且还严重地污染环境。国家出台了更为严格的炼焦化学工业污染物排放标准。技术人员研究开发了新型的脱硝催化剂、镁法烟气脱硫工艺和径向热管式余热锅炉等专有的核心技术，并且集成创新地提出了焦炉烟道气脱硫脱硝及余热回收利用的解决方案。该方案能从根本上解决目前国内焦炉烟道气排放污染环境和余热未回收利用的问题，不仅具有显著的经济效益，还有巨大的社会效益。

1焦炉烟道气的污染特性

焦化厂是专门从事冶金焦炭生产及冶炼焦化产品加工、回收的专业工厂。焦炉烟气以焦炉煤气燃烧后产生的废气为主，主要成分有SO2、NOx等。在我国二氧化硫和氮氧化物是大气中主要污染物，是衡量大气是否遭到污染的重要标志。我国的一些城镇，大气中SO2和NOx的危害较为普遍，而且非常严重。

20**年6月环境保护部及国家质量监视检验检疫局联合发布了GB16171-20**《炼焦化学工业污染物排放标准》，明确规定了焦化工业的大气污染物排放标准。新标准要求焦炉烟囱燃烧尾气中SO2浓度小于50mg/m3，氮氧化物浓度小于500mg/m3，粉尘浓度小于30mg/m3。特别地区要求SO2浓度小于30mg/m3，氮氧化物浓度小于150mg/m3，粉尘浓度小于15mg/m3。更为严格的焦化工【Word版本下载可任意编辑】

2 / 8 业大气污染物排放标准和日益紧张的能源供应，急需技术更为先进、经济、合理的焦炉烟气处理方法。

中钢集团***热能研究院公司联合中科院技术人员集成低温SCR烟气脱硝技术、镁法烟气脱硫工艺和径向热管式余热锅炉等专有的核心技术，提出了焦炉烟道气脱硫、脱硝及余热回收利用的综合解决方案。

2一体化解决技术

针对客户的要求和焦炉现有煤气处理工序，中钢热能研究人员研究开发并且集成了焦炉烟道气脱硫脱硝及余热回收利用的一体化技术。

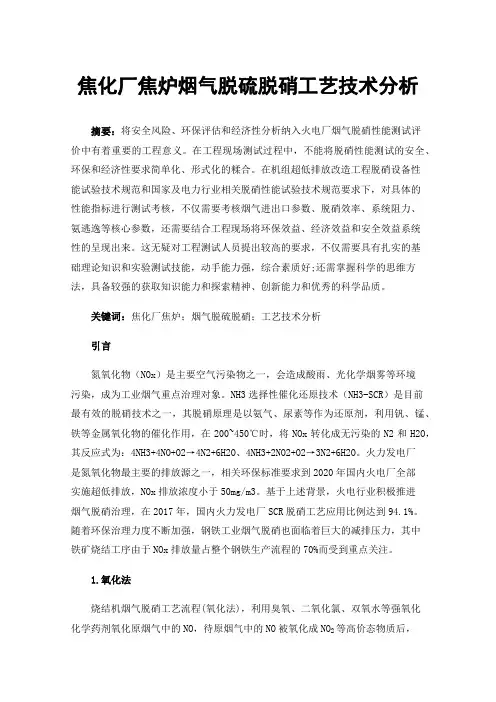

焦化厂焦炉烟气脱硫脱硝工艺技术分析

摘要：将安全风险、环保评估和经济性分析纳入火电厂烟气脱硝性能测试评价中有着重要的工程意义。在工程现场测试过程中，不能将脱硝性能测试的安全、环保和经济性要求简单化、形式化的糅合。在机组超低排放改造工程脱硝设备性能试验技术规范和国家及电力行业相关脱硝性能试验技术规范要求下，对具体的性能指标进行测试考核，不仅需要考核烟气进出口参数、脱硝效率、系统阻力、氨逃逸等核心参数，还需要结合工程现场将环保效益、经济效益和安全效益系统性的呈现出来。这无疑对工程测试人员提出较高的要求，不仅需要具有扎实的基础理论知识和实验测试技能，动手能力强，综合素质好;还需掌握科学的思维方法，具备较强的获取知识能力和探索精神、创新能力和优秀的科学品质。

关键词：焦化厂焦炉；烟气脱硫脱硝；工艺技术分析

引言

氮氧化物（NOx）是主要空气污染物之一，会造成酸雨、光化学烟雾等环境污染，成为工业烟气重点治理对象。NH3选择性催化还原技术（NH3-SCR）是目前最有效的脱硝技术之一，其脱硝原理是以氨气、尿素等作为还原剂，利用钒、锰、铁等金属氧化物的催化作用，在200~450℃时，将NOx转化成无污染的N2和H2O，其反应式为：4NH3+4NO+O2→4N2+6H2O、4NH3+2NO2+O2→3N2+6H2O。火力发电厂是氮氧化物最主要的排放源之一，相关环保标准要求到2020年国内火电厂全部实施超低排放，NOx排放浓度小于50mg/m3。基于上述背景，火电行业积极推进烟气脱硝治理，在2017年，国内火力发电厂SCR脱硝工艺应用比例达到94.1%。随着环保治理力度不断加强，钢铁工业烟气脱硝也面临着巨大的减排压力，其中铁矿烧结工序由于NOx排放量占整个钢铁生产流程的70%而受到重点关注。

1.氧化法

烧结机烟气脱硝工艺流程(氧化法)，利用臭氧、二氧化氯、双氧水等强氧化化学药剂氧化原烟气中的NO，待原烟气中的NO被氧化成NO2等高价态物质后，再进入脱硫塔用碱性吸收剂(如CaO等)进行吸收。优点：(1)臭氧、二氧化氯、双氧水等强氧化剂的强氧化性不仅对NOX具有良好的脱除效果，而且对烟气中的其他有害污染物，比如重金属汞也有一定的去除能力;(2)设备投资低，占地面积小，系统简单;(3)配套半干法脱硫工艺控制脱硝反应过程，使碱性吸收剂反应的产物以固态形式存在，实现了气态污染物的固化处理，不产生二次污染，烟囱排烟无视觉“白烟”和“拖尾”现象。不足之处：(1)NO向NO2及高价态氮的转换效率低，无法达到氮氧化物超低排放小于50mg/m3的硬性要求;(2)该脱硝工艺与在线CEMS中氮氧化物监测方法存在一定冲突，烟气中的NO被氧化为NO2后，监测结果虽然显示达标，但NO2不能确定被完全吸收，存在监管漏洞，造成监控失真;(3)该脱硝工艺的吸收过程是与脱硫过程同时协同，增加了碱性吸收剂的用量和副产物的产生量，脱硝反应生成的含有亚硝酸盐、硝酸盐的混合物质，易溶于水，属于危险废弃物，综合利用难度大;(4)NO2是活性差的弱酸性性气体，在和Ca(OH)2反应过程中转化率较低，即使NO全部转化为NO2，也很难确保NO2被钙质全部吸收;(5)对控制人员技术水平及氧化剂的投加量要求严格，控制不当容易造成烟囱冒“黄烟”现象。

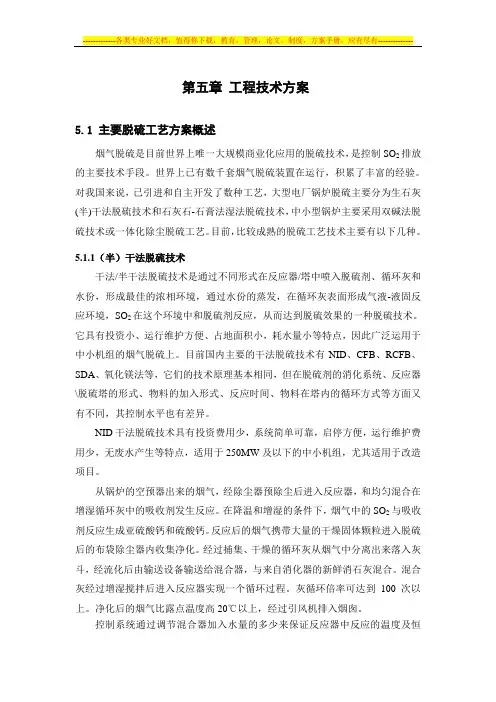

脱硫工程技术方案
