常见冲压质量问题及解决——产生冲压件质量缺陷的分析
冲压零件常见缺陷分析
4
起皱
5
起皱原因
主要原因：由于板料受到挤压，当平面方向的主、次应力 达到一定程度时，厚度方向失稳，从而产生起皱现象。 : , , ,. 材料堆集起皱。进入凹模腔内材料过多变成的皱纹。
.
失稳起皱 .板料厚度方向增厚失稳。
,. .拉伸应力不均匀而产生的皱纹。（例如：门把手区域）
(: )
6
Press direction
Press direction
一、冲压负角（） ()
冲
冲
压
压
方
方
向
向
① ②
缺陷：在冲压方向有负角，无法成形。. :.
措施：将①和②两特征连接起来，消 除冲压负角。
: ① ②,
二、开裂（） ()
缺陷：门把手局部形状太深，存在开裂风险。 : ,.
措施：降低深度并增大角，。 :, .
1
模具开发基本流程
产品 设计
冲压工 艺设计
模具结 构设计
铸造
加工装配
同步 分析
图设 同步
计
分析
调试
量产
2
冲压工艺基本流程
产品数模 生产纲领 参考工艺
技术标准 设备参数
零件工 艺性分 析
工艺制 订
拉延
冲压方向
修冲
内容分配
翻边
模具结构
…..
分模线….
3
零件常见问题
零件成形时常见问题：
起皱 开裂 回弹 表面质量（塌陷、滑移线、冲击线）
应 力
11
回弹解决办法
影响回弹的因素很多，实际生产中很难解决。
,.
目前，解决回弹常用下面几种方法：
:
分析冲压件成型存在的缺陷及解决对策
分析冲压件成型存在的缺陷及解决对策摘要：随着我国经济水平的不断的提高，加工制造业水平也在飞速发展，尽管其工艺已日趋成熟和完善，但还是存在一定问题尤其是冲压成型的工艺。
汽车工业是世界上最大的几个制造产业之一，汽车的需求量随着世界经济的快速发展迅速增加，这就要求汽车制造技术也要随之提高。
关键词：汽车冲压件；冲压成形；缺陷分析冷冲压是汽车制造过程的一个重要环节,外覆盖件作为车身外表面零件,表面不允许有皱纹、凹痕等缺陷,骨架件形状复杂,用于提高车身的刚性,并连接或固定内饰件及其它零件。
可以说,汽车覆盖件既是外观装饰性的零件,又是封闭薄壳状的受力零件。
由于车身的美观性和功能性等特殊需要,很多覆盖件整体轮廓内部带有局部形状特征,这对成形控制技术提出更多更高的要求。
分析拉伸过程中的应力应变状态,有助于分析拉伸过程中出现的工艺问题和质量问题。
1 汽车冲压件的运用冲压成可以说是一种有着悠久历史的生产加工工艺，有着生产效率高以及零件一致性等方面的优点，板材成形技术也得到汽车等加工制造业的高度重视。
研究显示80%左右的汽车零件是使用板材；中压制造的。
所以；中压成型技术水平的坏，会直接影响到加工制造业产品制造的成本、质量以及新产品开发的周期。
各个制造业厂商目前已经先后运用仿真技术用来指导产品设计以及制造，并目随着理论技术方面的不断完善，冲压成形仿真分析站在汽车等制造业的生产过程中应用越来越广泛，冲压成形的仿真分析为冲压生产也提供有力的条件，在早期设计阶段评价覆盖件以及模具的设计可行性，在试冲阶段则做好故障分析并解决问题，批量生产的阶段则可以进一步用来分析潜在的缺陷分析，从而进一步改善覆盖件的生产质量，从不断调整材料的等级。
可以说冲压件的运用对于汽车等机械制造行业的发展有着不可或缺的重要意义。
2 冲压成型过程产生缺陷的影响因素2.1 材料参数。
通常用成型极限曲线（FLD）来反映钣金的成型质量，对于该曲线拟合影响最大的参数包括硬化指数n和厚向异性系数r。
汽车冲压问题及解决方案(3篇)
第1篇一、引言汽车冲压件是汽车制造过程中不可或缺的零部件，其质量直接影响着汽车的整体性能和安全性能。
然而，在汽车冲压过程中，常常会出现各种问题，如表面缺陷、尺寸误差、变形等，这些问题严重影响了汽车的生产质量和市场竞争力。
本文将对汽车冲压过程中常见的问题进行分析，并提出相应的解决方案。
二、汽车冲压问题分析1. 表面缺陷（1）划痕：在冲压过程中，由于模具表面磨损、润滑不良或操作不当等原因，导致工件表面出现划痕。
（2）锈蚀：工件在存放、运输或生产过程中，由于受到湿度、温度等因素的影响，导致表面出现锈蚀。
（3）油污：工件在冲压前或冲压过程中，由于润滑剂、冷却剂等油脂的污染，导致表面出现油污。
2. 尺寸误差（1）尺寸超差：工件尺寸超出公差范围，导致装配困难或影响性能。
（2）形状误差：工件形状与图纸不符，影响外观和使用性能。
3. 变形（1）弯曲：工件在冲压过程中，由于模具设计不合理、材料性能不匹配等原因，导致工件弯曲。
（2）扭曲：工件在冲压过程中，由于模具设计不合理、材料性能不匹配等原因，导致工件扭曲。
三、汽车冲压问题解决方案1. 表面缺陷（1）划痕：加强模具维护，定期检查和更换磨损严重的模具表面；提高操作人员技能，确保操作规范；改进润滑方式，选用合适的润滑剂。
（2）锈蚀：加强工件存放环境管理，保持干燥、通风；采用防锈处理，如涂覆防锈油、采用防锈包装等。
（3）油污：优化润滑剂选择，降低油脂污染；提高操作人员清洁意识，确保工件在生产过程中保持清洁。
2. 尺寸误差（1）尺寸超差：优化模具设计，提高模具精度；加强材料控制，选用性能稳定的原材料；提高检测手段，确保工件尺寸符合要求。
（2）形状误差：优化模具设计，提高模具形状精度；提高操作人员技能，确保操作规范；加强检测手段，确保工件形状符合要求。
3. 变形（1）弯曲：优化模具设计，提高模具刚度和强度；选用性能稳定的原材料，降低材料变形；加强检测手段，确保工件弯曲度符合要求。
冲压件常见质量缺陷及检测ppt课件
可编辑ppt
16
可编辑ppt
17
可编辑ppt
18
• 判断方法：用眼睛看 • 原因：压边力小 • 处理办法：适当增加压边力。
可编辑ppt
19
可编辑ppt
20
可编辑ppt
21
可编辑ppt
22
可编辑ppt
23
可编辑ppt
24
可编辑ppt
25
可编辑ppt
26
• 判断方法：用眼睛看 • 原因：凸凹模间隙大。 • 处理办法：修模
棱线等 • 4检查制件有无压裂、起皱现象 • 5外观件的表面有无划痕、坑包、磕碰
可编辑ppt
64
可编辑ppt
65
可编辑ppt
66
可编辑ppt
67
可编辑ppt
68
可编辑ppt
69
可编辑ppt
70
可编辑ppt
71
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
可编辑ppt
量好尺寸)
可编辑ppt
9
可编辑ppt
10
可编辑ppt
11
可编辑ppt
12
可编辑ppt
13
可编辑ppt
14
可编辑ppt
15
• 判断方法：用眼睛检查拉深件的转角处等 材料变形较大的地方，应翻过反面来检查。
• 原因：可能是模具拉伤、压边力偏大。
• 处理办法：检查工件是否拉伤严重，适当 降低压边力。
可编辑ppt
1
• 对于外板件，要求较高,不能有明显的缺陷。
• 内板件主要不能出现开裂、暗裂。
• 对于拉深件，应首先检查压力点是否清晰， 然后检查是否有暗裂，然后用手摸、用油 石推。

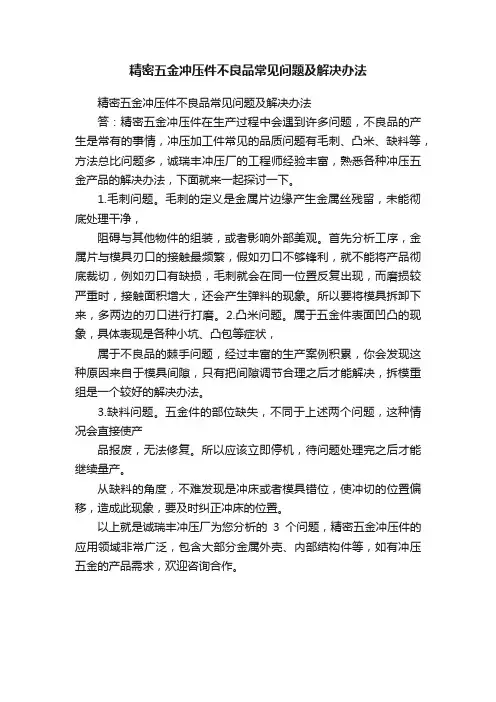

精密五金冲压件不良品常见问题及解决办法
精密五金冲压件不良品常见问题及解决办法
精密五金冲压件不良品常见问题及解决办法
答：精密五金冲压件在生产过程中会遇到许多问题，不良品的产生是常有的事情，冲压加工件常见的品质问题有毛刺、凸米、缺料等，方法总比问题多，诚瑞丰冲压厂的工程师经验丰富，熟悉各种冲压五金产品的解决办法，下面就来一起探讨一下。
1.毛刺问题。
毛刺的定义是金属片边缘产生金属丝残留，未能彻底处理干净，
阻碍与其他物件的组装，或者影响外部美观。
首先分析工序，金属片与模具刃口的接触最频繁，假如刃口不够锋利，就不能将产品彻底裁切，例如刃口有缺损，毛刺就会在同一位置反复出现，而磨损较严重时，接触面积增大，还会产生弹料的现象。
所以要将模具拆卸下来，多两边的刃口进行打磨。
2.凸米问题。
属于五金件表面凹凸的现象，具体表现是各种小坑、凸包等症状，
属于不良品的棘手问题，经过丰富的生产案例积累，你会发现这种原因来自于模具间隙，只有把间隙调节合理之后才能解决，拆模重组是一个较好的解决办法。
3.缺料问题。
五金件的部位缺失，不同于上述两个问题，这种情况会直接使产
品报废，无法修复。
所以应该立即停机，待问题处理完之后才能继续量产。
从缺料的角度，不难发现是冲床或者模具错位，使冲切的位置偏移，造成此现象，要及时纠正冲床的位置。
以上就是诚瑞丰冲压厂为您分析的3个问题，精密五金冲压件的应用领域非常广泛，包含大部分金属外壳、内部结构件等，如有冲压五金的产品需求，欢迎咨询合作。
冲压过程中容易产生的各种缺陷分析及预防措施
冲压过程中容易产生的各种缺陷分析及预防措施冲压工艺是一种应用较广泛的金属成形方法，但在冲压的过程中容易产生一些缺陷，如裂纹、皱纹、折叠、划痕等。
这些缺陷会影响产品的质量和性能，因此在进行冲压加工时需要进行缺陷分析并采取相应的预防措施。
首先来分析一下冲压过程中容易产生的缺陷：1.裂纹：裂纹是冲压过程中最常见的缺陷之一，一般分为冷裂纹和热裂纹两种。
冷裂纹主要由于材料的应力超过了其耐受能力而导致，而热裂纹主要由于材料的晶界处发生变形而引起。
裂纹对产品的强度和密封性有很大的影响，因此很重要。
2.皱纹：皱纹主要是由于冲压过程中产生的局部压缩应力过大造成的。
一般来说，皱纹在冲压过程中主要出现在材料的弯曲区域或曲率半径较小的地方。
皱纹会降低产品的外观质量和尺寸精度。
3.折叠：折叠是指冲压过程中材料无法完全展开而形成的一种折叠状态。
一般主要出现在空隙过小或者冲头设计不合理的情况下。
折叠会导致产品尺寸不准确，甚至无法正常装配。
4.划痕：划痕是冲压过程中金属表面因与模具接触而产生的一种线状缺陷。
一般情况下，划痕可能是由于材料硬度过高或冲头与模具间的间隙过小造成的。
划痕会降低产品的美观度和表面质量。
针对以上分析，我们可以采取以下预防措施来降低这些缺陷的产生：1.控制冲压力度和速度：合理调整冲压机的压力和速度，以避免过大的冲击力和压力造成的裂纹和皱纹等缺陷。
2.优化模具设计：合理选择冲头和模具的形状和尺寸，确保冲压材料能够充分展开，避免折叠和划痕的产生。
3.合理控制冷却速度：加工完的金属件需要适当的冷却处理，以避免冷却速度过快引起的热裂纹缺陷。
4.润滑剂的应用：在冲压过程中使用合适的润滑剂可以减少摩擦力，降低划痕和皱纹的产生。
5.选择合适的材料：根据产品的使用环境和要求选择适合的材料，并在材料内部进行热处理以提高其抗裂性能。
6.控制冲压过程的温度和湿度：适当的温度和湿度可以降低材料的变形能力，减少裂纹和皱纹的产生。
总之，冲压过程中的各种缺陷对产品的质量和性能具有重要影响，因此在进行冲压加工时需要综合考虑材料、工艺和设备等因素，进行缺陷分析并采取相应的预防措施，以提高产品的质量和工艺稳定性。
冲压常见不良分析
冲压常见不良分析冲压是指在冲压机上利用模具对金属材料进行塑性变形加工的一种工艺。
冲压工艺具有高效、高质、高产的特点，广泛应用于汽车、电子、家电、航空航天等行业。
然而，在实际生产中，由于各种原因，冲压过程中常会出现不良问题。
下面将对冲压常见的不良分析进行详述。
1.断杆断杆是指在冲压过程中材料发生断裂而导致工件出现中断。
常见的原因包括材料强度不足、模具设计不合理、上模和下模不对中、模具磨损严重等。
解决方法包括选用合适的材料、优化模具设计、正确调整上下模位置、及时更换损坏的模具等。
2.起皱起皱是指在冲压过程中工件出现皱纹或褶皱。
常见原因包括上下模不对中、材料过度拉伸、模具间隙不合适、材料不均匀等。
解决方法包括调整上下模位置、优化模具设计、选择合适的材料等。
3.模具磨损模具磨损是指由于冲压过程中的摩擦和冲击导致模具表面出现磨损。
常见原因包括工作负荷过大、材料硬度过高、润滑不良等。
解决方法包括合理安排加工工艺、选用合适的材料、增加润滑措施等。
4.变形变形是指在冲压过程中工件形状发生不正常的改变。
常见原因包括模具设计不合理、上下模不对中、材料太薄或太厚、材料硬度不均匀等。
解决方法包括优化模具设计、调整上下模位置、选择合适的材料等。
5.偏歪偏歪是指在冲压过程中工件出现倾斜或偏移。
常见原因包括模具设计不合理、上下模不对中、材料受力不均匀等。
解决方法包括优化模具设计、调整上下模位置、合理分配应力等。
6.裂纹裂纹是指在冲压过程中工件出现裂缝或裂纹。
常见原因包括材料强度不足、模具设计不合理、加工过程中受到外力冲击等。
解决方法包括选用合适的材料、优化模具设计、避免外力冲击等。
7.露底露底是指在冲压过程中模具底部与工件接触不紧密，导致工件底部出现不良现象。
常见原因包括模具设计不合理、上下模不对中、材料过度拉伸等。
解决方法包括优化模具设计、调整上下模位置、选择合适的材料等。
综上所述，冲压过程中常见的不良问题包括断杆、起皱、模具磨损、变形、偏歪、裂纹和露底等。
冲压件常见问题与处理方法
冲压件常见问题与处理方法冲压件是金属加工中常见的一种成型方法，广泛应用于汽车、家电、电子、航空等领域。
然而，在冲压过程中，可能会遇到一些常见问题，如裂纹、起皱、尺寸超差等。
本文将详细介绍这些问题的产生原因及处理方法。
1.裂纹裂纹是冲压件中最常见的问题之一。
产生裂纹的原因有很多，如材料质量不好、模具设计不合理、操作不当等。
处理方法如下：（1）检查材料质量：确保所使用的材料符合要求，无缺陷。
如发现材料有问题，应立即更换合格材料。
（2）优化模具设计：针对易出现裂纹的部位，可适当增加圆角半径，减少应力集中。
同时，要合理布置工艺补充面，确保冲压过程中坯料得到充分补充。
（3）规范操作：操作人员应经过培训合格后方可上岗，确保冲压过程中各项参数符合要求。
1.起皱起皱主要是由于冲压过程中坯料受到不均匀力作用所致。
处理方法如下：（1）调整模具：检查模具是否磨损或松动，如有必要应进行修复或更换。
同时，要确保模具表面光滑无痕。
（2）控制坯料质量：保证坯料厚度均匀，无瑕疵。
如有必要，应对坯料进行预处理，以提高其表面质量。
（3）规范操作：操作人员应严格遵守操作规程，确保冲压过程中压力分布均匀。
1.尺寸超差尺寸超差是指冲压件的实际尺寸与设计尺寸存在较大偏差。
产生尺寸超差的原因主要有以下几点：（1）模具磨损：长期使用模具会导致其精度下降，进而影响冲压件尺寸。
对于这种情况，应定期对模具进行检测和维修，及时更换磨损严重的模具。
（2）操作不当：操作人员未按照规定的操作规程进行冲压，如压力调整不当、送料不准确等。
针对这种情况，应加强对操作人员的培训，确保其熟练掌握操作技能。
（3）材料问题：材料厚度不均匀或存在瑕疵，也会导致尺寸超差。
因此，需严格控制材料质量，避免使用不合格材料。
1.表面划痕与拉伤表面划痕与拉伤主要由于模具表面粗糙或长期使用导致划痕、拉伤加重。
处理方法如下：（1）定期维护模具：定期对模具进行抛光、研磨等维护工作，以保持其表面光滑度。
冲压件常见的缺陷及处理课件
4.）划伤
划伤 检查方法：基本上以目视、触感进行检查
产生原因
V1
V2
V3u
零件表面人为或异物划
目视明显，有明 无挂手感
伤
显挂手感;或伤到
学习交流PPT外表面棱线
8
5.）少孔，孔变形，孔未冲透
两零件对比 发现少一孔
多孔,少孔 孔变形
孔变形
检查方法：基本上以数孔、测量、目视、触感进行检查
产生原因
V1
10
孔未冲透
孔未冲透原因：
1、模具行程不够
2、定位不当
预防措施：
1、调试时将滑块调 到合适高度
2、生产时严格按照 操作规程操作
学习交流PPT
11
6.）压痕
压痕
检查方法：基本上以目视、触感进行检查
产生原因
V1
V2
V3u
模具上下模研合局部接
目视可见，触感 触感轻微
触过强产生压痕
明显
学习交流PPT
12
V2
V3u
冲头多装或少装,冲头 多孔，少孔
目视明显(经验值：目视轻微(经验值：
折断；冲孔压料及冲头
变形程度大于 0.1mm≤变形程
间隙不好,有带料现象
0.3mm)
度≤0.3mm)
学习交流PPT
9
孔变形
孔变形
正常孔
变形原因：
1、凸凹模间隙大。
2、凸凹模间隙偏。
预防措施：
1、调整凸凹模间隙
2、勤刷油
学习交流PPT
(1)毛刺过大→凸凹模间隙过大或过小,刃口磨损,导向精度差,凸凹模位置不同 心等
(2)变形→孔距太小,压料板与凹模型面配合不好,间隙过大等； (3)表面划伤→操作时有拖、拉等现象；板料在剪切过程中划伤等； (4)尺寸不符→上料不到位,定位装置损坏或松动，位置窜动等； (5)少孔→冲头折断,冲头长度不够等；
冲压常见不良及原因分析
冲压常见不良及原因分析冲压常见的不良问题包括材料拉伸、碰撞、倾斜、断裂、破裂、脱落、划伤等。
以下将对这些常见不良及其原因进行分析。
首先是材料拉伸。
材料拉伸是冲压过程中常见的问题，其原因主要包括以下几个方面：一是冲压机参数设置不当，如冲床工作速度过快、冲床工作压力过大等；二是工作件材料的材质不适合冲压工艺，如强度不足、塑性差等；三是工作件的几何形状不合理，导致材料在冲压过程中容易受到过大的拉伸力。
其次是碰撞问题。
碰撞是指冲压过程中工作件与模具或其他物体之间发生的碰撞，导致工作件表面产生划痕、凹陷等不良问题。
碰撞的原因主要包括冲压机运行不稳定、模具设计不合理、冲床操作不规范等。
倾斜是指冲压过程中工作件相对于模具轴线的偏离程度。
倾斜的原因主要是模具安装不平衡、冲床运行不稳定、模具使用时间过长等。
倾斜会导致工作件的尺寸偏差、形状失真等不良问题。
断裂是指冲压过程中工作件发生断裂现象。
断裂的原因主要是冲压机参数设置不当，如冲床工作压力过大、冲床工作速度过快；工作件材料的强度不足、塑性差等。
断裂会导致工作件无法正常使用或无法继续加工。
破裂是指冲压过程中工作件发生破裂的现象。
破裂的原因主要是工作件材料内部存在缺陷、冲压机参数设置不当等。
破裂会导致工作件失去使用价值。
脱落是指冲压过程中工作件上的一些零件或结构脱离整体。
脱落的原因主要是模具设计不合理，工作件内部结构不牢固，冲压机参数设置不当等。
脱落会导致工作件无法正常使用或无法继续加工。
划伤是指冲压过程中工作件表面出现划痕。
划伤的原因主要是模具表面粗糙，冲床操作不规范等。
划伤会影响工作件的外观质量，降低产品的使用价值。
综上所述，冲压常见的不良问题及其原因分析可以帮助冲压工程师在工作中更好地识别和解决问题，提高冲压工艺的稳定性和产品的质量。
