闸门防腐方案样本
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
闸门防腐涂装工程施工方案
编制:
审核:
批准:
河南省东方( 集团) 防腐有限公司上海第一分公司
8月10日
闸门防腐涂装工程施工方案
一、 闸门防腐涂装施工方案
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
1、 1、 施工工艺流程:
底层局部处理 → 喷砂除锈 → 喷砂质量控制 → 环氧富锌底漆涂装一道
(局部) → 环氧富锌底漆喷涂二道( 大部分) → 环氧云铁中间漆二
道 → 环氧面漆二道 →局部修补 → 甲方终检验收
⑴、底层局部处理
面积较小部位, 采用砂轮机对局部锈蚀处打磨露出金属光泽, 然后用粗纱布打毛, 并做
好搭接部位处理工作。
⑵、喷砂除锈
喷砂前, 依据《涂装前钢材表面锈蚀等级和除锈等级》规定, 对金属结构基体表面
锈蚀等级进行评定。仔细检查, 清除焊渣、 飞溅等附着物, 并清洗表面油脂及可溶污物,
所有待涂装的门体表面均应清洁。表面进行喷砂其等级应达到GB8923规定的除锈等级
Sa2.5级, 喷砂后用清洁的压缩空气吹干净。
喷砂用的压缩空气必须经冷却装置及油水分离器处理, 以保证干燥、 无油; 油水分
离器必须定期清理。
喷嘴到门体除锈表面距离以100～300mm为宜, 喷砂前对非喷砂部位应遮蔽保护。
喷射方向与门体除锈表面法线夹角以15°～30°为宜。
喷砂除锈后进行下一道工序前, 如遇下雨或其它造成除锈表面潮湿的, 要待环境达
到施工条件后, 用干燥的压缩空气吹干表面水分后施工, 如须重新喷砂, 不可降低磨料
要求, 以免降低粗糙度。
喷砂时喷嘴不要长时间停留在某处, 喷砂作业应避免零星作业, 但也不能一次喷
射面积过大, 要考虑热喷涂工序与表面预处理工序间的时间间隔要求。
对喷枪无法喷射的部位要采取手工或动力工具除锈。
⑶、 喷砂质量控制
喷砂完成后首先应对喷砂除锈部位进行全面检查, 其次要对基体钢材表面进行
清洁度和粗糙度检查。重点应检查不易喷射的部位, 手工或动力工具除锈部位可适当降低
要求。对基体钢材表面进行清洁度和粗糙度检查时, 一是严禁用手触摸; 二是应在良好的
散射日光下或照度相当的人工照明条件下进行, 以免漏检。
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
喷砂除锈后, 金属结构表面清洁度应达到Sa21/2, 应对照《涂装前钢材表面锈蚀
等级和除锈等级》中提供的照片进行比较, 比较时至少每2m2有一个比较点。
喷砂除锈后, 金属结构表面粗糙度应达到Ry60～80μm, 应按照技术要求, 取相
应粗糙度样板, 用至少7倍放大镜放大后比较, 比较时至少每2m2有一个比较点。用表面粗
糙度仪直接测定时, 每2m2表面至少要有一个评定点, 取评定长度为40mm, 在此长度范围
内测5点, 取其算术平均值为此评定点的表面粗糙度值。
⑷ 、 环氧富锌底漆( 局部)
由于施工环境较为潮湿, 容易返锈, 对于小面积修复部位, 毛刷清理干净后即时涂刷环
氧富锌底漆。
⑸ 环氧富锌底漆( 大部分)
对于面积较大部位, 应在全部除锈工作完成后, 用细砂再全面快速清扫一遍, 用压缩机
空气清理吹扫灰尘后, 即时用高压无气喷涂机快速喷涂第一道底漆, 经监理验收合格后
再进行下道工序。
⑹ 、 环氧富锌底漆第一道喷涂
表面清理包括表面打磨、 油污的检查及表面附着物及杂物的清除。待基面合格后, 即可
喷涂环氧富锌底漆一道, 待24小时漆膜干燥后进行打磨处理, 清理干净, 然后喷涂刷第
二道, 粘度按12±1秒( 4#杯) 要求严格控制, 干燥后涂料漆膜厚度达80um, 达到基面无
气泡和漏涂部位。
⑺、 环氧云铁中间漆二道
喷涂底漆实干后, 应有一定的固化时间, 保证每层涂层实干、 无漏漆、 无流挂、 无气
泡、 无杂质, 附着力符合要求。施工温度50C以上, 空气相对湿度不大于85%, 应严防基
体表面结露; 基体表面温度高于空气露点30C以上, 涂装严禁在雨、 雪或结露等天气下进
行。底漆间隔时间不低于3—4小时, 中涂及面涂间隔时间不低于24—48小时。涂刷时掌握
纵向, 横向相结合的方法, 使涂刷的颜色一致, 达到设计厚度。
喷涂所用压缩空气应清洁、 干燥、 压力不得小于0.4Mpa;
喷涂距离为100-200㎜;
喷枪尽可能与基体表面成直角, 边缘处也不得小于45度;
水闸防腐实施方案

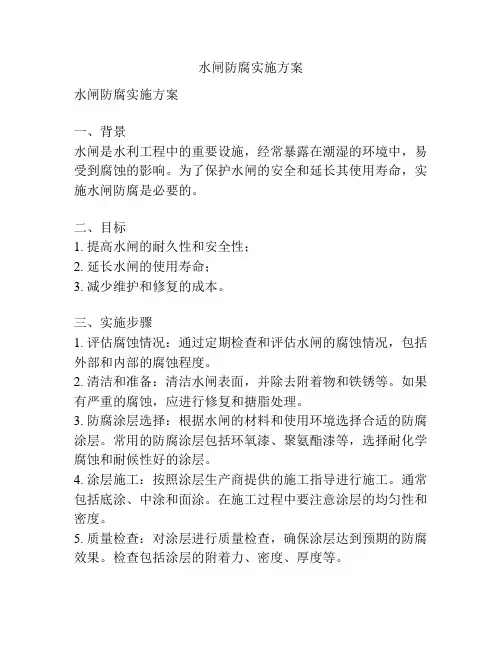

水闸防腐实施方案水闸防腐实施方案一、背景水闸是水利工程中的重要设施，经常暴露在潮湿的环境中，易受到腐蚀的影响。
为了保护水闸的安全和延长其使用寿命，实施水闸防腐是必要的。
二、目标1. 提高水闸的耐久性和安全性；2. 延长水闸的使用寿命；3. 减少维护和修复的成本。
三、实施步骤1. 评估腐蚀情况：通过定期检查和评估水闸的腐蚀情况，包括外部和内部的腐蚀程度。
2. 清洁和准备：清洁水闸表面，并除去附着物和铁锈等。
如果有严重的腐蚀，应进行修复和搪脂处理。
3. 防腐涂层选择：根据水闸的材料和使用环境选择合适的防腐涂层。
常用的防腐涂层包括环氧漆、聚氨酯漆等，选择耐化学腐蚀和耐候性好的涂层。
4. 涂层施工：按照涂层生产商提供的施工指导进行施工。
通常包括底涂、中涂和面涂。
在施工过程中要注意涂层的均匀性和密度。
5. 质量检查：对涂层进行质量检查，确保涂层达到预期的防腐效果。
检查包括涂层的附着力、密度、厚度等。
四、技术要求1. 选用合适的防腐涂层，符合国家相关标准；2. 涂层施工人员具有相关经验和资质，按照施工规范进行施工；3. 涂层要求均匀、平整，无明显的漏涂和刷痕；4. 涂层附着力达到规定标准；5. 涂层厚度符合设计要求；6. 涂层施工过程中要注意环境污染和安全问题。
五、预算和进度安排1. 根据实际水闸情况，编制详细的工程预算，包括材料和人工费用；2. 根据工程规模和涂层施工周期，制定合理的进度安排。
六、维护和检修1. 定期检查和评估涂层的腐蚀情况，及时发现并修复涂层的破损和腐蚀；2. 定期清洁涂层表面，去除附着物和铁锈等；3. 针对检查结果制定相应的维护和检修计划；4. 定期维护和检修水闸设备，保持其正常运行。
七、安全注意事项1. 涂层施工过程中要注意劳动保护和防火防爆；2. 涂层材料应存放在通风干燥的地方，避免曝晒和高温；3. 涂层施工场地要保持整洁，避免滑倒和意外事故的发生；4. 施工人员要穿戴好相应的劳动防护用品，如手套、防护镜等。
温岭市东海塘石板殿通航孔工作闸门防腐方案
由于 每 年 的 ４月 １ ５ 日一 １ ０月 １ ５ 日为 温 岭 地 区 的汛 期 ，
从新进行 防腐处理势在必行 。 二 、防 腐 方 案
１ ． 工 艺 选择 及 机 理 分 析
期 间有大量 的雨水 以及台风天气 ，在此期 间要保证通 航孔的 安全运行 ，保证通航 孔闸门能够安全开启 。因此工作 闸门防
腐 施工要在 ４ 月 １ ５ 日前 施 工 调 试 完 成 。 要 次 施 工 时 间 从
按照规范淡 水里用铝 ，海水 里可 以用锌和铝 ，下水前首 次防腐为 ２ ０ ０ ３年 ，期 间经过 多次大修 ，以前的施工工艺均
采 用 热 喷 铝 作 为 金 属 涂 层 ，但 效 果 都 不 太 理 想 ，经 过 一 年 半
划 分 区域 单 元 面 积 大 点 ，而 工作 闸 门 后 侧 加 强 钢 板 仓 活 动 空
表 ３ 主 要 人 员 配 备
间小 ，且每个仓面有 ５个施 工面 ，工作量大 ，根据实 际施工 强度 ，以一个加强钢板仓为一个 单元为宜 。实 际流水施工组 织如下 ： 工作 闸门正面划分成 Ａ￣ Ｆ共 ６个施工 区域 ， 工作 闸
摘
要 ：石板殿通航 孔作为 温岭市东海塘的重要组成部分 ，为 周边 海域船只进入 内河避风港提供通道 ，由于通航孔
闸门长期处在海水这种复杂 环境 下 ，腐蚀严重 ，为能保证通航 孔的长期 安全稳定运行 ，需及时地重新防腐 ，文 中详 细地 记述 了工作 闸门最近一 次的防腐 施工 ，经过实践考验本次 防腐施工 是比较成功的 ，也为以后相 同的或者 的类似 的防腐施 工提 供借 鉴 。
水电站闸门防腐项目工程施工方案计划
水电站闸门防腐施工方案目录1、工程概况 (2)2、编制依据 (2)3、防腐工序 (2)4、施工前准备 (2)5、防腐工艺 (2)6、确保工程质量的技术、组织措施 (8)7、确保安全、文明施工的技术措施 (11)1、工程概况1.1工程名称：水电站闸门防腐项目。
1.2工程实施地点：水电站1.3质量标准：按国家有关防腐刷漆工程施工质量验收标准.1.4安全目标：安全无事故，事故率为零。
2、编制依据2.1 DL/T 5018-94 水利水电工程钢闸门制造、安装及验收规范2.2 SL36-92 水工建筑物金属结构焊接技术规范2.3 GB11345-89 钢焊缝手工超声波探伤方法和探伤结果分级2.4 SL105-95 水工金属结构防腐蚀规范2.5 GB6484～6487 铸钢丸铸钢砂铸铁丸铸铁砂2.6 GB8923-88 涂装前钢材表面锈蚀等级和除锈等级2.7 JIS H9300-77喷涂锌操作标准2.8 GB／T 13288涂装前钢材表面粗糙度等级的评定(比较样块法)2.9 GB 1031 表面粗糙度参数及其数值2.10GB 9286 色漆和清漆的划格试验3、防腐工序水电站闸门防腐：施工准备----喷砂除锈---喷锌（厚度120ｕm）---环氧富锌底漆两道（厚度2*40ｕm ）---氯化橡胶面漆两道（厚度2*50ｕm ）--竣工验收4、施工前准备组织技术人员到现场勘察，按施工组织设计、规范和质量评定标准做好技术交底，编制材料计划，及各部分项目技术措施。
配备具有多年防腐施工作业的操作熟练工人，施工期间至少应有一名责任监护人员，周围未施工的设备和地面不得受损害和污染。
准备足够的塑料薄膜或彩条布，对未施工设备、原材料、地面等进行覆盖保护。
施工前，项目部技术负责人要认真学习领会甲方的防腐工艺流程或施工方案和有关施工技术规范要求，编制作业指导书，特殊设备特殊部位的技术要求，分发给每个施工人员，并对设备挂牌，确保施工工艺的准确、进度的顺利进行。
闸门的防腐处理PPT资料优秀版
闸门的防腐处理
一、钢闸门的防腐处理
⑴钢闸门的表面的处理 不管采用哪种钢闸门防腐措施，在具体实施过程中，首先都必 须进行表面的处理。表面处理就是清除钢闸门表面的氧化皮、 铁锈、焊渣、油污、旧漆及其它污物。要求表面无油脂、无污 物、无灰尘、无锈蚀、表面干燥、无失效的旧漆等。
目前钢闸门表面处理方法有人工处理、火焰处理、化学处 理和喷砂处理等。
水利工程管理技术
闸门的防腐处理
一、钢闸门的防腐处理
⑶喷镀保护 喷镀保护是在钢闸门上喷镀一层锌、铝等活泼金属，使钢铁与 外界隔离从而得到保护。同时，还起到牺牲阳极（锌、铝）保 护阴极（钢闸门）的作用。喷镀有电喷镀和气喷镀两种，水工 上常采用气喷镀。 气喷镀所需设备主要有压缩空气系统、乙炔系统、喷射系统等。 常用的金属材料有锌丝和铝丝。一般采用锌丝。气喷镀的工作 原理是：金属丝经过喷枪传动装置以适宜的速度通过喷嘴，由 乙炔系统热熔后，借压缩空气的作用，把雾化成半熔融状态的 微粒喷射到部件表面，形成一层金属保护层。
水利工程管理技术
闸门的防腐处理
二、钢丝网水泥闸门的防腐处理
钢丝网水泥它由若干层重叠的钢丝网、
浇筑高强度等级水泥砂浆而成。完好无损 的钢丝网水泥结构，其钢丝网与钢筋被氢 氧化钙等碱性物质包围着，钢丝与钢筋在 氢氧化钙碱性作用下生成氢氧化铁保护膜， 防止了钢丝网筋的锈蚀。因此，对钢丝网 水泥闸门必须使砂浆保护层完整无损。要 达到这个要求，一般采用涂料保护。
涂料与辅助材料（稀释剂、固化剂、催干剂等）配套。 参建单位: 黄河水利职业技术学院
主喷持涂单 施位工:需具安过备徽喷水去枪利、水的贮电涂漆职罐业料、技空术均压学以机院、植滤清物器油、皮和管等天设然备 漆为基本原料制成，故称为“油 人图工1外处加理电就流是阴漆靠极人保”工护铲。示除意目锈图和前旧漆已，大此法部工艺或简全单，部无需为大人型设工备，合但成劳动树强度脂大和、工有效低机、溶质量剂较差所。代替。
水电站闸门防腐施工方案
一、施工组织设计一、概述我公司为建设部颁发防腐保温壹级施工企业，在防腐保温工程施工方面有着近40年的施工经验，有十几项防腐工程方面的经验，有经验丰富的管理团队，有敢打硬仗的施工队伍，现阶段劳动力可满足本工程的施工需要，根据招标文件要求及现场情况，有我公司有关技术人员组织编写本工程施工组织设计，作为本工程的纲领性文件，作为指导。
二、施工总布置1、水、电路、布置（1）路通：我们大概已了解工程施工现场和周围建筑物的具体情况以及周围通道情况，在区内平整所有到达在的道路，路面严重损坏的必须修整路面，保证车辆、人员、施工的顺利进行。
（2）水通：在本次工程施工中，施工用水、生活用水、消防用水都必不可少，在工程施工中消防用水优为重要，保证水存量，彻底解决施工、消防用水问题，所以施工用水要根据现场做充分供给。
（3）电通：工厂用电由甲方提供，解决施工、生活用电问题，直接由电线杆用电缆接入总配电箱，之后引入其它分配电箱，全部设置漏电保护器，负荷开关，所有用设备均按一机一闸一箱设置。
（4）通讯通：开工前配备齐手机、固定电话、对讲机步话机等通讯工具。
（5）一平：将施工现场内的障碍物清除彻底，做到场地平整，符合施工的规范条件。
（6）施工用电、用水由甲方提供，所需费用我方承担。
2、办理开工手续（1）编制详细的施工设计和施工进度计划，交业主指定的工程师、监理检查审核，如有不妥，重新修订直至通过。
（2）按业主管理规定办理有关证件。
（3）学习领会业主关于安全、纪律、消防等方面的规章制度。
（4）准备所有施工期间的质量检验评定的空白报表、签证单等。
3、施工技术交底(1)施工前，项目部技术负责人要认真学习领会工艺流程和施工技术要求，安全操作规程，编制作业指导书，分发给每个施工人员和各分部工程负责人，确保施工安全顺利进行。
(2)安全及技术资料准备：2.1对所在参加工程施工的人员，进行必要的技术安全学习培训，学习领会甲方纪律、安全、消防等方面的规章制度，明确高空作业的特殊安全措施，必要时进行技术安全考试，考试不合格者，不得操作。
防腐工程施工方案 -闸门
施工方案一、工程概况某水闸须做防腐处理……二、编制依据1.我公司多年的现场防腐施工经验。
2.防腐蚀有关验收规范。
3.SHJ4007-86《涂装前钢材表面处理规范》4.GB765-886《涂料涂覆技术条件》5.HGJ-91 《工业设备及管道防腐蚀工程施工及验收规范》6.GBT126-89 《工业设备及管道防腐蚀工程施工及验收规范》7.GB2923 《涂装前钢材表面锈蚀等级和防锈等级》8.GB50224-95《建筑防腐工程质量检验评定标准》三、施工前准备工作因为施工和准备工作是防腐工程的一个重要组成部分，它直接影响到防腐质量、进度、安全，所以要高度重视。
1、人员组织：由公司选派有组织能力、施工管理经验，懂技术的人员组成领导小组，并组织身体健康，熟练掌握喷砂、涂料刷涂、喷锌的技术人员、参加本次工程施工。
施工人员将在指定开工时间前三天到达施工现场，搭设临时设施，接受管理、技术人员对施工现场、技术要求、安全文明施工的交底。
做好材料、施工对象的各项防护措施。
2、技术资料准备：在工程开工前应做好相应有关资料的准备工作，如：填报开工报告、材料抽检、隐蔽记录、施工记录等工作。
3、材料准备：施工前应备齐所用的材料，并检验材料的规格，性能是否符合施工操作要求。
4、机械准备：开工前，把所用的机械设备（空气压缩机、砂罐、气罐等）就位，并进行调试。
5、备齐磅称、容器、搅拌棒、漆刷、料桶等操作工具，并保持干净清洁。
6、备齐安全帽、安全带、安全鞋等劳动保护安全措施和砂子、铁锹、灭火器等消防器材。
工程项目组织机构图施工机具计划劳动力计划四、施工工艺要达到好的防腐蚀效果，除了合理地选用材料及施工组织准备工作以外，还要严格掌握材料性能，施工工艺及操作规程，以确保工程质量。
闸门施工工艺脚手架搭设→验收合格→喷砂除锈(Sa3级)→验收合格→喷锌→验收合格→底漆一遍→底漆第二遍→验收合格→面漆一遍→面漆第二遍→验收合格钢结构施工工艺钢结构施工工艺脚手架搭设→验收合格→喷砂除锈(Sa2.5级)→验收合格→底漆一遍→底漆第二遍→验收合格→面漆一遍→面漆第二遍→验收合格1、脚手架搭设及安全措施（1）本工程采用脚手架搭设可根据施工现场进行搭设，在脚手架施工踩踏的部位铺设竹架板或钢架板.（2）脚手架用钢管应无严重腐蚀、弯曲、压扁或裂纹的现象，杆件连接必须使用合格的扣件。
泄洪闸工作闸门防腐处理方案
关于对青铜峡水电站泄洪闸2T工作闸门进行防腐处理方案宁电分公司批准：宁电分公司安生部审核：校核：编写人员：二00五年九月十二日关于对青铜峡水电站泄洪闸2T工作闸门进行防腐处理方案一、泄洪闸工作闸门简介泄洪闸工作闸门是青铜峡水电站机组防汛、泄洪排沙的主要设备，现共有3套，每套闸门自重为60T，依靠200T固定式启闭机进行操作，其型式均为平板露顶式闸门，设计水头为16m，总水压为1202T，孔口高程为1160.20m，底坎高程为1140.0m，闸门支撑型式为定轮式，操作方式为动水启闭，工作方式为长期迎水运行。
二、设备现状2T泄洪闸工作闸门，自1984年进行检修及防腐处理后，至今未再次进行防腐处理。
在2004年主汛期防汛泄洪工作中，进行提门排沙时，检查发现2T泄洪闸工作闸门，整体锈蚀严重，尤其是迎水面水封封水线以内的面板，因长期受水流冲刷，涂层大面积脱落，锈蚀严重，达到其实际面积的80％以上。
三、防腐处理的必要性作为青铜峡水电站机组防汛、泄洪排沙的主要设备，2T泄洪闸工作闸门，因超过20年未进行防腐处理，其迎水面面板等部位锈蚀严重，必将影响设备的安全运行。
采用干喷砂、热镀锌、表面刷涂环氧沥青漆防腐处理，可对泄洪闸工作闸门整体金属结构起到良好的防护作用，可有效减缓水流对金属表面的直接侵蚀，延长闸门的使用寿命，建议对2T泄洪闸工作闸门进行防腐处理。
四、实施方案此次对2T泄洪闸工作闸门进行防腐处理工作，计划工期为50天（材料到位即可开工）。
工程将以闸门金属结构表面干喷砂、热镀锌、表面刷涂环氧沥青漆防腐处理为主。
此项工作可对2T泄洪闸工作闸门整体金属结构起到良好的防护作用，有效延长闸门的使用寿命，提高其安全使用性能。
五、作业程序及标准（一）、作业内容及作业标准（二）、验收标准①面板部分气蚀点经过补焊后，必须打磨光滑，测量平面度符合技术要求（≤±3mm）。
②主框架结构无明显变形现象，焊接部位无开焊现象，斜撑角钢无断裂脱落现象，其挠度符合要求（≤±3mm）。
河北铸铁闸门防腐施工方案
河北铸铁闸门防腐施工方案1. 引言本文档为河北铸铁闸门防腐施工方案的编写，旨在提供一套系统化且有效的施工指导，以确保闸门在使用过程中具备良好的防腐性能。
2. 施工背景河北地区气候多变，闸门经常接触水和湿气，容易出现铁锈和腐蚀现象，影响其使用寿命和安全性能。
因此，采取适当的防腐措施对于保障闸门的正常运行至关重要。
3. 施工原则•安全性原则：施工过程中必须遵守相关安全规定，确保施工人员的人身安全。
•环保性原则：施工过程中应采用环保的防腐材料和技术，避免对环境造成污染。
•可持续性原则：施工后的闸门应具备较长的使用寿命，减少维修和更换的频率。
4. 施工步骤4.1 准备工作在施工前，需要进行以下准备工作：1.确定施工场地和现场条件，保证施工环境干净、平整，并提供足够的通风和排水条件。
2.确定所需的施工材料和工具，包括防腐涂料、刷子、刮刀、搅拌棒等。
3.针对闸门的材质和现状，选择适合的防腐涂料和施工技术。
4.2 表面处理1.清除闸门表面的污垢、油脂和锈层，可以使用钢丝刷、砂纸等工具进行清洁。
2.对于锈蚀严重的部位，可以采用喷砂或喷水清理的方式，确保表面光洁。
4.3 底层涂装1.按照涂料的使用说明，进行底层涂装。
底层涂装主要起到密封、填充和增强附着力等作用。
2.底层涂装可以采用刷涂、滚涂或喷涂的方式，确保涂料均匀、充分覆盖整个闸门表面。
4.4 中层涂装1.在底层涂装完全干燥后，进行中层涂装。
中层涂装主要起到增加厚度、提高防腐性能等作用。
2.中层涂装可以重复涂刷多次，确保涂层厚度符合要求，并注意涂装的持续性和均匀性。
4.5 面层涂装1.在中层涂装完全干燥后，进行面层涂装。
面层涂装主要起到美观、耐久和防水等作用。
2.面层涂装需要根据具体的使用环境和要求选择合适的涂料，并确保涂层平滑、无明显的质量问题。
4.6 结束工作1.确保涂层完全干燥后，进行最后的检查和清理工作。
2.检查涂层的质量和附着力，确保满足防腐性能要求。
钢结构水闸门喷砂防腐施工方案
钢结构水闸门喷砂防腐施工方案一、工程概述钢结构水闸门是用于调控水流、防洪和泄洪的重要设备，其结构一般由钢板、钢框架、闸板等组成。
为了确保水闸门的使用寿命和安全性，必须进行喷砂防腐施工处理。
本方案主要介绍钢结构水闸门的喷砂防腐施工工艺及注意事项。
二、施工工艺1. 准备工作（1）组织施工人员参加安全培训，熟悉工程施工方案和安全操作规程。
（2）检查施工设备和工具是否完好，并确保施工区域的通风情况良好。
（3）清理施工区域，清除杂物，确保施工环境整洁。
2. 表面处理（1）在进行喷砂处理前，要先对钢结构水闸门进行表面清理，将油污、锈迹等杂质清理干净。
（2）根据钢材表面的情况，选择合适的喷砂材料和喷砂机具进行喷砂处理。
喷砂机具应采用高压喷砂机，喷砂材料宜选择高速钢砂或合适的磨料。
3. 喷砂处理（1）喷砂前，需将喷砂机具进行检查和试运行，确保机具的正常工作状态。
（2）调整喷砂机的压力和喷砂量，根据钢材的表面情况进行喷砂处理。
喷砂操作应均匀、有序，防止出现漏喷和重喷的情况。
（3）根据施工要求，对钢结构水闸门的各个部位进行喷砂处理，包括表面、内侧、角部等。
（4）喷砂后，对喷砂残渣进行清理，确保钢结构表面干净无杂质。
4. 防腐处理（1）喷砂处理完成后，立即进行防腐处理。
防腐涂料应选用具有较好抗腐蚀性能和耐候性的涂料。
（2）首先对钢结构水闸门进行底涂，使用底涂材料均匀涂刷于钢板表面，并确保涂层达到规定的厚度。
（3）底涂干燥后，进行中涂和面涂处理，使用相同的施工方法和涂料，确保涂层的质量。
（4）进行涂装施工时，应注意避免涂料的渗漏和涂层表面的起皮、起泡等问题。
（5）涂层干燥后，进行涂层的质量检查，确保涂层厚度和质量满足设计要求。
5. 清理工作（1）施工完成后，清理工作区域。
将喷砂机具和施工工具进行清洁，确保设备完好。
（2）清理施工现场，清除施工材料和废弃物，确保施工区域的整洁卫生。
三、注意事项1. 施工人员要经过专业培训，熟悉工程施工方案和安全操作规程，并佩戴个人防护用品。
闸门防腐施工方案
闸门防腐施工方案一、基层处理1.1 针对本工程防腐施工，金属外表预处理严格按照贵方的技术设计要求及相关规X进展。
1.2 外表预处理采用动力工具除锈时，首先试运好砂轮机，看其是否偏转、偏轮，接电源线有无漏电处。
1.3 清理掉基面的油污、积水，然后进展砂轮机除锈。
1.4 除锈时，正确握住砂轮机，让砂轮机从基面的某一部位开场，沿这一固定点向固定方向进展磨光除锈。
1.5 针对重锈，死角处要选择适宜方式，重点进展除锈。
1.6 砂轮机除锈时，在接触锈面时要轻重适中，严禁用力过猛，以免损坏机械或机械脱手伤人。
除锈等级应符合GB8923-88及GB9793-88标准规定的等级标准，且外表枯燥、无灰尘、无油污、无锈迹。
二、防腐蚀涂料施工要点〔1〕涂装前，钢架外表和管道外表处理后应无灰尘、油污、浮土等。
特别注意穿插及阴角处。
应先补刷与一致的配套底漆，涂刷厚度与层数应符合设计要求，枯燥固化后统一涂刷面层涂料。
〔2〕防腐涂料使用前，首先应核对油漆的种类、名称以及稀释剂是否符合涂料说明书的技术要求，油漆还应做二次检查，各项指标合格前方可调制作装。
〔3〕涂料的配制应严格按照说明书的技术要求及配比进展调配，并充分搅拌，使桶底沉淀物混合均匀，放置15-30分钟后，使其充分熟化方可使用。
工程用量允许的施工时间，应根据说明书的规定控制，在现场调配时，据工程量用多少、配多少。
〔4〕使用涂料时，应边刷涂边搅拌，如有结皮或其他杂物，必需去除掉，方可使用。
涂料开桶后，必须密封保存。
〔5〕使用稀释剂时，其种类和用量应符合油漆生产的标准规定。
〔6〕涂刷时，首先对边角、棱角处、夹缝处进展预涂，必要时采用长杆毛笔进展点涂，以保证漆膜厚薄均匀无漏涂。
〔7〕施工环境温度以15-30度为宜，相对湿度宜小于85%，遇雨、雾、大风少天气不得进展施工。
〔8〕涂层的第一道漆膜指角按试干后，方可进展下道涂层的施工。
〔9〕涂刷时，尽量减少涂层的往复次数，以免将底层漆膜拉起，按纵横交织方式涂漆以保证漆膜的涂刷质量。
