基于轴功率测量的渔船动力装置优化配置研究

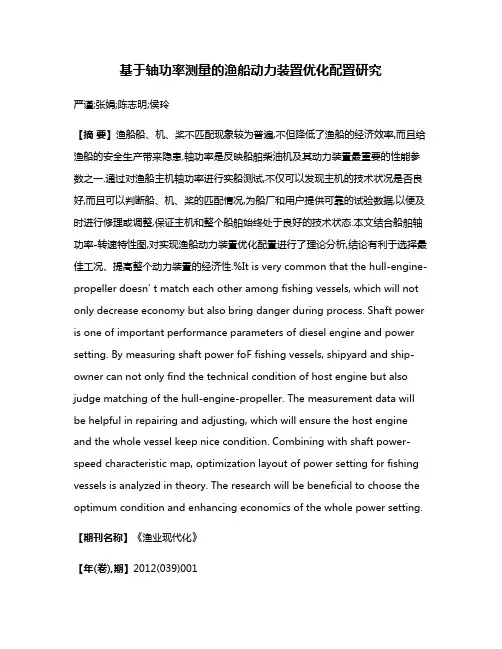

基于轴功率测量的渔船动力装置优化配置研究严谨;张娟;陈志明;侯玲【摘要】渔船船、机、桨不匹配现象较为普遍,不但降低了渔船的经济效率,而且给渔船的安全生产带来隐患.轴功率是反映船舶柴油机及其动力装置最重要的性能参数之一.通过对渔船主机轴功率进行实船测试,不仅可以发现主机的技术状况是否良好,而且可以判断船、机、桨的匹配情况,为船厂和用户提供可靠的试验数据,以便及时进行修理或调整,保证主机和整个船舶始终处于良好的技术状态.本文结合船舶轴功率-转速特性图,对实现渔船动力装置优化配置进行了理论分析,结论有利于选择最佳工况、提高整个动力装置的经济性.%It is very common that the hull-engine-propeller doesn' t match each other among fishing vessels, which will not only decrease economy but also bring danger during process. Shaft power is one of important performance parameters of diesel engine and power setting. By measuring shaft power foF fishing vessels, shipyard and ship-owner can not only find the technical condition of host engine but also judge matching of the hull-engine-propeller. The measurement data will be helpful in repairing and adjusting, which will ensure the host engine and the whole vessel keep nice condition. Combining with shaft power-speed characteristic map, optimization layout of power setting for fishing vessels is analyzed in theory. The research will be beneficial to choose the optimum condition and enhancing economics of the whole power setting.【期刊名称】《渔业现代化》【年(卷),期】2012(039)001【总页数】4页(P68-71)【关键词】渔船;轴功率;船机桨匹配;节能【作者】严谨;张娟;陈志明;侯玲【作者单位】广东海洋大学工程学院,广东湛江524088;广东海洋大学工程学院,广东湛江524088;广东海洋大学工程学院,广东湛江524088;广东海洋大学工程学院,广东湛江524088【正文语种】中文【中图分类】S972.7+1目前，相当数量的小型渔船存在着船、机、桨三者匹配不合理的情况，特别是群众渔业的小型渔船，据不完全统计，不匹配率高达40%以上［1］。
WHM6160MC756-5柴油机轴功率测试及节能优化

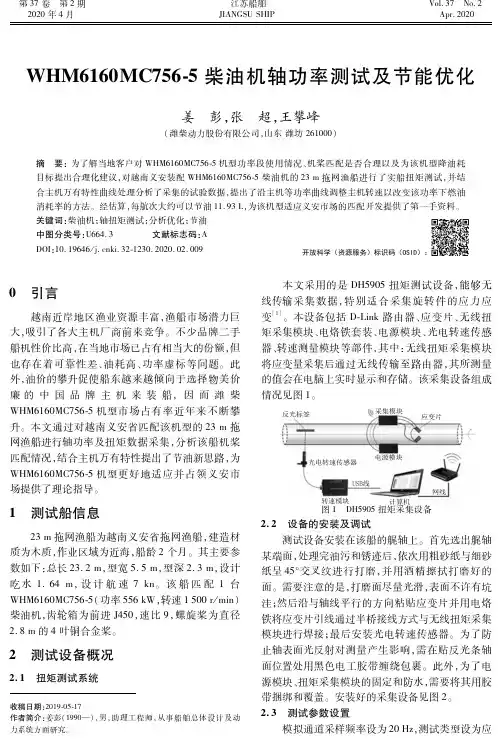

第３７卷 第２期江苏船舶Ｖｏｌ．３７ Ｎｏ．２ ２０２０年４月ＪＩＡＮＧＳＵＳＨＩＰＡｐｒ．２０２０ＷＨＭ６１６０ＭＣ７５６ ５柴油机轴功率测试及节能优化姜 彭，张 超，王攀峰（潍柴动力股份有限公司，山东潍坊２６１０００）摘 要：为了解当地客户对ＷＨＭ６１６０ＭＣ７５６ ５机型功率段使用情况、机桨匹配是否合理以及为该机型降油耗目标提出合理化建议，对越南义安装配ＷＨＭ６１６０ＭＣ７５６ ５柴油机的２３ｍ拖网渔船进行了实船扭矩测试，并结合主机万有特性曲线处理分析了采集的试验数据，提出了沿主机等功率曲线调整主机转速以改变该功率下燃油消耗率的方法。
经估算，每航次大约可以节油１１．９３Ｌ，为该机型适应义安市场的匹配开发提供了第一手资料。
关键词：柴油机；轴扭矩测试；分析优化；节油中图分类号：Ｕ６６４．３文献标志码：ＡＤＯＩ：１０．１９６４６／ｊ．ｃｎｋｉ．３２ １２３０．２０２０．０２．００９０ 引言越南近岸地区渔业资源丰富，渔船市场潜力巨大，吸引了各大主机厂商前来竞争。
不少品牌二手船机性价比高，在当地市场已占有相当大的份额，但也存在着可靠性差、油耗高、功率虚标等问题。
此外，油价的攀升促使船东越来越倾向于选择物美价廉的中国品牌主机来装船，因而潍柴ＷＨＭ６１６０ＭＣ７５６ ５机型市场占有率近年来不断攀升。
本文通过对越南义安省匹配该机型的２３ｍ拖网渔船进行轴功率及扭矩数据采集，分析该船机桨匹配情况，结合主机万有特性提出了节油新思路，为ＷＨＭ６１６０ＭＣ７５６ ５机型更好地适应并占领义安市场提供了理论指导。
１ 测试船信息２３ｍ拖网渔船为越南义安省拖网渔船，建造材质为木质，作业区域为近海，船龄２个月。
其主要参数如下：总长２３．２ｍ，型宽５．５ｍ，型深２．３ｍ，设计吃水１．６４ｍ，设计航速７ｋｎ。
该船匹配１台ＷＨＭ６１６０ＭＣ７５６ ５（功率５５６ｋＷ，转速１５００ｒ／ｍｉｎ）柴油机，齿轮箱为前进Ｊ４５０，速比９，螺旋桨为直径２．８ｍ的４叶铜合金桨。
