123楼施工电梯基础计算书
高升时代广场商住小区一标段工程1#、2#、3#楼施工电梯基础计算书目录第一章编制依据--------------------------------------------------- 3第二章工程概况--------------------------------------------------- 3第三章基础设计及要求--------------------------------------------- 4一、设备概述 --------------------------------------------------- 4二、基础设计 --------------------------------------------------- 4三、基础的确定 ------------------------------------------------- 4四、基础的验收要求 ---------------------------- 错误！未定义书签。
第四章安装锚固方案------------------------------ 错误！未定义书签。
一、前期准备 ---------------------------------- 错误！未定义书签。
二、施工升降机的安装 -------------------------- 错误！未定义书签。
三、技术要求 ---------------------------------- 错误！未定义书签。
第五章施工升降机的拆卸-------------------------- 错误！未定义书签。
第六章安全要求及措施---------------------------- 错误！未定义书签。
第七章计算书及相关图纸-------------------------- 错误！未定义书签。
一、计算书 ------------------------------------ 错误！未定义书签。
第一章编制依据1、《施工升降机》GB/T 10054-20052、《施工升降机安全规则》GB10055-20073、《建筑地基基础设计规范》GB50007-20114、《混凝土结构设计规范》GB 50010-20105、《建筑施工安全检查标准》JGJ59-20116、本工程设计图纸7、本工程施工组织设计第二章工程概况第三章基础设计及要求一、设备概述二、详见产品说明书三、基础的确定1、1#楼施工电梯基础以地下室顶板作基础，并在垂直相同位置地下室负一层搭设钢管支撑系统。
2#楼施工电梯基础采用洛阳铲桩基础。
3#楼施工电梯基础采用地下室顶板作基础，并在垂直相同位置地下室负一层、负二层搭设钢管支撑系统。
详细做法见后附图。
2、浇筑前预埋好4根M22底脚螺栓。
3、基础预埋件必须牢固地固定在基础加强筋上。
4、基础平面度为1/1000，地脚螺栓中心距最大允许偏差±5mm。
5、回填土时必须夯实，保证强度。
6、基础平面必须保证排水良好。
7、制作基础时必须同时埋好接地装置。
8、同时还必须符合当地有关安全法规。
四、施工电梯基础计算书。
1#楼施工电梯基础计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-2003GB50003-2011、《砌体结构设计规范》78、《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）9、《施工升降机》（GB/T 10054-2005）一、参数信息二、基础承载计算导轨架重（共需60节标准节，标准节重165kg）：165kg×60=9900kg，施工升降机自重标准值：P=((1500×2+1200+1300×2+200+9900)+2000×2)×10/1000=209kN；k施工升降机自重：P=(1.2×(1500×2+1200+1300×2+200+9900)+1.4×2000×2)×10/1000=258.8kN；施工升降机基础自重：P=1.2×l×d×h×25=1.2×6×4.5×0.3×25=243KN j P=n×(P+ P)=1×(258.8+243)=501.8kNj三、梁板下钢管结构验算设梁板下Ф48×3.5mm钢管@0.9m×0.9m 支承上部施工升降机荷重，混凝土结构自重由结构自身承担，则：N=(N+1.4×N)×la×lb=（18.585+1.4×1）×0.9×0.9=16.188kN QKGK1、可调托座承载力验算【N】=30 ≥N=16.188kN满足要求！2、立杆稳定性验算/i=kμ(h+2a)/i= 1×2.5×（0.6+2×顶部立杆段：λ=l0.2）/0.0158 =158.228 ≤[λ] 10＝210满足要求！/i=kμh/i= 1×2.1×1.2/0.0158 =159.494 ≤[λ]＝210 λ=l 非顶部立杆段：20满足要求！/i=kμ(h+2a)/i= 1.155×2.5×（0.6+2×0.2 顶部立杆段：λ=l）/0.0158 =182.753 101/i=kμh/i= 1.155×2.1×=l1.2/0.0158 =184.215 非顶部立杆段：λ202取λ=184.215 ，查规范JGJ130-2011附表A.0.6，取φ=0.21122 205N/mm＝≤[f]=156.892N/mmN/(φA)= 16188/（）0.211×489＝ f满足要求！梁板下的钢管结构满足要求！配筋如下图所示：配筋示意图支撑如下图所示：2#楼施工电梯基础计算书一、参数信息二、基础承载计算，60=10020kg167kg×）：167kg节标准节，标准节重60导轨架重（共需施工升降机自重标准值：P=((1460×2+1480+1300×2+200+10020)+2000×2)×10/1000=212.2kN；k施工升降机自重：P=(1.2×(1460×2+1480+1300×2+200+10020)+1.4×2000×2)×10/1000=262.64kN；P=n×P=1×262.64=262.64kN三、地基承载力验算承台自重标准值：G=25×4.00×6.00×0.40=240.00kN k承台自重设计值：G＝240.00×1.2＝288.00kN作用在地基上的竖向力设计值：F＝262.64+288.00=550.64kN基础下地基承载力为：f= 200.00×4.00×6.00×0.80＝3840.00kN >F=550.64kN a该基础符合施工升降机的要求。
四、基础承台验算1、承台底面积验算轴心受压基础基底面积应满足232≥(P。
106=24m )=0.032m+G)/f=(212.2+240)/(14.3×S=4×ckk承台底面积满足要求。
2、承台抗冲切验算由于导轨架直接与基础相连，故只考虑导轨架对基础的冲切作用。
计算简图如下：F ≤0.7βfah a = (a+a)/2 F = p×A l1bhptmoj1mt式中P扣除基础自重后相应于荷载效应基本组合时的地基土单位面积--j2；净反力，P=P/S=262.64/24=10.943kN/m jβ--受冲切承载力截面高度影响系数，β=1；hphp h --基础冲切破坏锥体的有效高度，h=400-35=365mm；002；A=6×1.375=8.25m A --冲切验算时取用的部分基底面积，ll a --冲切破坏锥体最不利一侧计算长度；ma --冲切破坏锥体最不利一侧斜截面的上边长，取导轨架宽a；t a --冲切破坏锥体最不利一侧斜截面在基础底面积范围内的下边b长；a=a+2h=0.45+2×0.365=1.18m 0ba=(a+a)/2=(0.45+1.18)/2=0.815m bmt F＝P×A=10.943×8.25=90.282kNllj0.7βfah=0.7×1×1.43×815×365/1000=297.772kN≥90.282kN。
0thpm承台抗冲切满足要求。
3、承台底部弯矩计算属于轴心受压，在承台底部两个方向的弯矩：2')(p+p-2G/A)+(p/12)[(2l+a-p)l] M = (a max11max'2')(p+p =(1/48)(l-a(2b+b)-2G/A)M minmax2式中M,M --任意截面1-1、2-2处相应于荷载效应基本组合时的弯矩设计21值；a --任意截面1-1至基底边缘最大反力处的距离，a=1.775m；11l,b --基础底面的长和宽；p,p --相应于荷载效应基本组合时的基础底面边缘最大和最小地基minmax2；=(262.64+288)/24=22.943kN/m=p 反力设计值，p minmax p --相应于荷载效应基本组合时在任意截面1-1处基础底面地基反力设2；计值，p=p=22.943kN/m max G --考虑荷载分项系数的基础自重，当组合值由永久荷载控制时，G=1.35G ，G为基础标准自重，G=1.35×240=324kN；kk2/12×[(2×6+0.45)×(22.943+22.943-2×=1.775M324/24)+(22.943-22.943)×4]=61.7361m;kN·．2/48×(2×4+0.45)×(22.943+22.943-2×324/24)=102.413kN·M=(6-0.45)m; 24、承台底部配筋计算2) bh = M/(αf α0cs11/2 )2αξ= 1-(1-sγ= 1-ξ/2 sA = M/(γhf)y0ss式中α--当混凝土强度不超过C50时，α取为1.0,当混凝土强度等级为C8011时，α取为0.94,期间按线性内插法，α=1；112632=|M|/(α)=0.005；10 bh ×)=61.74×10365.00/(1.00×14.30×6.00×1-1截面：αf01sc1/20.5=0.005；=1-(1-2×0.005) ξ=1-(1-2×α) sγ=1-ξ/2=1-0.005/2=0.997；s62=|M|/(γ。
施工电梯基础施工方案及计算书
XXXXXX工程施工升降机基础施工方案编制人:审核人：批准人：公司2011年9 月21 日目录一、参数信息 (2)1.施工升降机基本参数.......................................................................................... - 2 -2.地基参数.............................................................................................................. - 2 -3.基础参数.............................................................................................................. - 2 -二、基础承载计算： (3)三、地基承载力验算 (3)四、基础承台验算 (3)1、承台底面积验算................................................................................................ - 3 -3、承台底部弯矩计算............................................................................................ - 5 -4、承台底部配筋计算............................................................................................ - 6 -五、柱承载力计算 (6)1.正截面受压承载力计算....................................................................................... - 7 -2.偏心受压计算....................................................................................................... - 7 -施工升降机基础计算书一、参数信息1.施工升降机基本参数施工升降机型号：SC200/200TD；吊笼形式：双吊笼；架设总高度：83m；标准节长度：1.508m；导轨架截面长：0.65m；导轨架截面宽：0.65m；标准节重：150kg；对重重量：0kg；单个吊笼重: 2200kg；吊笼载重：2000kg；外笼重：1480kg；其他配件总重量：200kg；2.地基参数地基土承载力设计值：200kPa；地基承载力折减系数：0.42；3.基础参数基础混凝土强度等级：C30；20/20@200；20/20@200；基础长度l：3 m；基础宽度b：3 m；基础高度h：0.4 m；二、基础承载计算：导轨架重（共需56节标准节，标准节重150kg）：150kg×56=8400kg，施工升降机自重标准值：P k=(2200.00×2+1480.00+0×2+2000.00×2+8400.00+200.00)×10/1000=184.80kN考虑动载、自重误差及风载对基础的影响，取系数n=2.1基础承载力设计值：P=2.1×258.52=388.08kN三、地基承载力验算承台自重标准值：G k=25×3.00×3.00×0.40=90.00kN承台自重设计值： G＝90.00×1.2＝108.00kN垫板及柱设计值：G1=(4.4×3.8×0.2+0.8×0.8×4.45) ×25=154.80kN 作用在地基上的竖向力设计值：F＝388.08+108.00+154.80=650.89kN基础下地基承载力为：p= 200.00×3.00×3.00×0.42＝756.00kN >F=650.89kN该基础符合施工升降机的要求。
施工电梯基础计算
施工电梯基础计算
施工电梯基础计算
1、施工电梯型号：SCD200/200。
双笼，安装高度为110m。
2、施工电梯重量：（按施工电梯安装说明书）
（1）、外笼重：14.8kN
（2）、标准节重：1.8 kN×73节=131.8 kN
（3）、对重重：12 kN×2=24 kN
（4）、吊笼重：12 kN×2=24 kN
（5）、装载重：20 kN×2=40 kN
合计：234.6 kN
3、地基承载力验算：
（1）、施工电梯安装在自然地基上，杂填土层地基。
根据地质勘察报告，杂填土地基承载力标准值为80 kN/m2，设计值取80÷2=40 kN/m2
（2）、施工电梯的钢筋砼基础底面尺寸为4m×3.6 m=14.4m2。
基础重量:14.4m2×0.3m厚×25kN/m3=108kN。
地基实际荷载：（234.6＋108）÷14.4=23.8 kN/m2<40kN/m2。
满足要求。
4、电梯基础设计：
为了使地基土层承受均布压力，拟加强基础底板刚度，提高基础底板的抗弯能力。
基础底板加厚，增加基础底板钢筋用量。
（1）、基础尺寸：4m×3.6 m×0.3m高，C30砼。
基础底板的中间650宽度作为暗梁来计算，梁底配钢筋6Ф16。
（见图一）。
650*300
图一1。
施工升降机基础承载力计算书

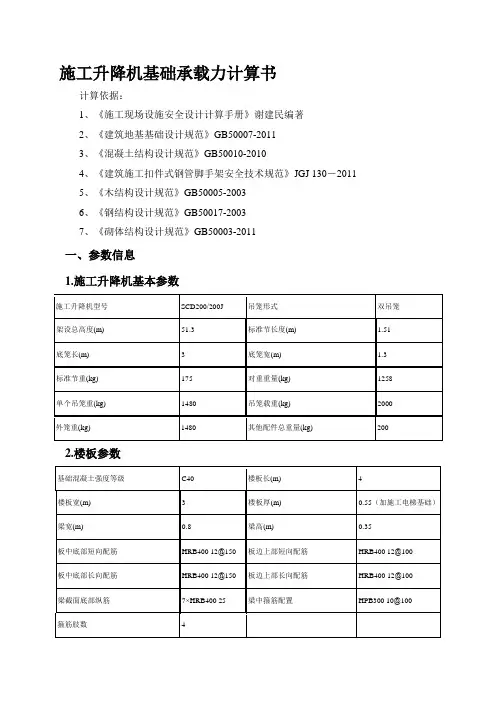

施工升降机基础承载力计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-2011一、参数信息1.施工升降机基本参数2.楼板参数3.荷载参数：二、基础承载计算：导轨架重（共需35节标准节，标准节重175kg）：175kg×35=6125kg，施工升降机自重标准值：P k=((1480×2+1480+1258×2+200+6125)+2000×2)×10/1000=172.81kN；施工升降机自重：P=(1.2×(1480×2+1480+1258×2+200+6125)+1.4×2000×2)×10/1000=215.37kN；考虑动载、自重误差及风载对基础的影响，取系数n=2.1P=2.1×P=2.1×215.37=452.28kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。
根据板的边界条件不同，选择最不利的板进行验算楼板长宽比：Lx/Ly=3/4=0.751、荷载计算楼板均布荷载：q=452.28/(3×1.3)=115.97kN/m22、混凝土顶板配筋验算依据《建筑施工手册》（第四版）：M xmax=0.039×115.97×32=40.71kN·mM ymax=0.0189×115.97×32=19.73kN·mM0x=-0.0938×115.97×32=-97.9kN·mM0y=-0.076×115.97×32=-79.32kN·m混凝土的泊桑比为μ=1/6，修正后求出配筋。
施工电梯基础计算书
施工电梯基础计算书依据规范:《建筑地基基础设计规范》GB50007-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010 《施工升降机》GB/T 10054-2005《混凝土结构设计规范》GB50010-2010一、参数信息施工电梯下混凝土顶板示意图施工电梯选择型号为SC200/200，轿厢类型为双轿厢。
施工电梯安置位置为混凝土板。
电梯总高度105.00m，标准节长度为1.50m。
标准节重量为1.40kN，单轿厢自重为16.00kN。
外笼重量为14.80kN，对重重量为10.00kN，其他配重为2.00kN。
施工电梯轿厢载重为20.00kN，施工荷载为1.00kN.电梯导轨架长为0.65m，宽为0.5m。
电梯底笼长为3.00m，宽为1.30m。
施工电梯动力系数为2.00。
施工电梯基础下楼板长度为5.00m，宽度为4.00m，厚度为0.30m。
楼板混凝土强度等级为C35。
箍筋肢数为2。
二、施工电梯基础荷载计算导轨架重为 G0=1.40×Int(105.00/1.50)=98.00kN。
施工电梯自重标准值为Gk=16.00×2.00+14.80+10.00×2.00+2.00+98.00+20.00×2.00=206.80kN。
施工电梯自重设计值为G=1.2×(16.00×2.00+14.80+10.00×2.00+2.00+98.00)+1.4×20.00×2.00=256.16kN。
所以，G=2.00×256.16=512.32kN三、施工电梯基础的地下室顶板结构验算施工升降机的全部荷载由混凝土顶板承担，根据板的边界条件，选择最不利的板进行验算。
按荷载满布，且约束条件为一边固支，三边铰支计算。
电梯基础受力计算
施工电梯混凝土基础受力计算参考方案
一、电梯基础的相关计算：
（一）由于工地施工升降机安装在回填土之上，回填土的承载力是无法满足升降机的受力要求的，为了安全，我方建议采用基础打桩的方式，可以采
用五根桩的方式（中间布置一根，其余四根桩四个角均匀分布），钢筋
混凝土基础的制作可参考厂家说明书：6米（长）×4.6米（宽）×0.35
米（高）。
（二）电梯的重量计算（安装总高度为110米）
1、底笼重量：1.296吨
2、吊笼重量：2×1.06吨=2.12吨
3、载重量：2×2吨=4吨
4、传动架：2×1吨=2吨
5、标准节重量：74×0.17吨=12.58吨
(注：每个标准节高度为1.5米，重量为0.17吨)
6、钢筋混凝土重量：6×4.6×0.35×2.4=23.18吨
即：（1）该升降机对混凝土基础的总受力为：
（1.296+2.12+4+2+12.58）×2.1=46.19吨；其中安全系数为2.1；
（2）升降机和混凝土基础对单桩压力为：
（46.19+23.18）÷5=13.86吨
二、注意事项
1、该升降机安装高度为110米，采用五桩方式的混凝土基础时，单桩抗压力不能小于13.86吨；
2、施工方根据以上所要求的单桩抗压力，结合工地实际土层结构，选择桩的大小及打桩深度；
3、桩头钢筋须与混凝土基础的钢筋笼绑扎在一起，增加整体牢固性；
4、混凝土基础制作图如下：
广西建工集团建设机械租赁有限公司
2014年3月31日。
施工升降机基础承载力计算书
施工升降机基础承载力计算书计算依据：1、《施工现场设施安全设计计算手册》谢建民编著2、《建筑地基基础设计规范》GB50007-20113、《混凝土结构设计规范》GB50010-20104、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20115、《木结构设计规范》GB50005-20036、《钢结构设计规范》GB50017-20037、《砌体结构设计规范》GB50003-2011一、参数信息1.施工升降机基本参数2.楼板参数3.荷载参数：二、基础承载计算：导轨架重（共需35节标准节，标准节重175kg）：175kg×35=6125kg，施工升降机自重标准值：P k=((1480×2+1480+1258×2+200+6125)+2000×2)×10/1000=172.81kN；施工升降机自重：P=(1.2×(1480×2+1480+1258×2+200+6125)+1.4×2000×2)×10/1000=215.37kN；考虑动载、自重误差及风载对基础的影响，取系数n=2.1P=2.1×P=2.1×215.37=452.28kN三、地下室顶板结构验算验算时不考虑地下室顶板下的钢管的支承作用，施工升降机的全部荷载由混凝土板来承担。
根据板的边界条件不同，选择最不利的板进行验算楼板长宽比：Lx/Ly=3/4=0.751、荷载计算楼板均布荷载：q=452.28/(3×1.3)=115.97kN/m22、混凝土顶板配筋验算依据《建筑施工手册》（第四版）：M xmax=0.039×115.97×32=40.71kN·mM ymax=0.0189×115.97×32=19.73kN·mM0x=-0.0938×115.97×32=-97.9kN·mM0y=-0.076×115.97×32=-79.32kN·m混凝土的泊桑比为μ=1/6，修正后求出配筋。
施工电梯基础施工方案(含计算书)
重庆市合川区北城沙坪路二期拆迁安置还房4～11#楼项目施工升降机基础专项施工方案批准：审核：初审：编制：深圳中海建筑有限公司重庆市合川区北城沙坪路二期拆迁安置还房项目部2011年10月20日目录一、编制总体思路................................................................................................................... - 1 -1.施工升降机定位 (1)2.施工升降机型号及品牌选择 (1)3.施工升降机基础结构形式 (1)二、编制依据 ......................................................................................................................... - 2 -三、工程概况 ......................................................................................................................... - 2 -一）.劳动力需求计划 (3)二）.施工机械需求计划 (3)三）.材料需求计划 (3)五、施工升降机基础设计......................................................................................................... - 3 -一）.施工升降机基础要求 (3)二）.施工升降机基础设计 (4)三）.施工升降机基础设计 (4)四）.基础接地电阻设计 (6)五）.排水及防护处理措施 (6)六、电梯基础验收................................................................................................................... - 7 -七、检查制度 ......................................................................................................................... - 7 -八、基础定位图...................................................................................................................... - 7 -4～11#楼施工升降机基础施工方案一、编制总体思路1.施工升降机定位根据已经审批通过的施工总平面布置图，由于场地移交不同时的情况，截止今日处于13#楼的南面的一期配电房还未拆迁，13#楼南面的土石方还不能开挖，对已经十分紧张的场地布置带来了极大的困难。
5--1#、2#、3#楼梯BT1梯板计算书
1#、2#、3#楼梯BT1梯板计算书一、基本参数1、几何参数楼梯类型：BT斜梯段板水平长度 L1 = 1960 mm平台板长度 L2 = 1680 mm梯段板高度 H = 1275 mm梯板厚度 t = 160 mm梯板两端搁置梁宽 b1 = 250 mm b2 = 250 mm踏步数 n = 8 踏步宽 b = 280 mm 踏步高 h = 159 mm左端支座：铰支右端支座：固支水平向约束系数：0.30附注：水平向约束系数用于考虑两端梁对梯板的水平向约束作用，如下图所示：2、荷载参数栏杆重 q1 = 0.20 kN/m2面层重 q2 = 1.50 kN/m2活荷载 q3 = 3.50 kN/m2活载准永久值系数 0.403、材料参数混凝土等级：C30 钢筋等级：HRB400钢筋保护层厚 c = 15 mm梯板受力筋合力点至边缘距离 a s = c + 10 = 25 mm二、内力计算 (按1m宽梯板计算)1、几何参数计算计算长度 L0 = b1/2 + L2 + L1 +b2/2 = 3.890 m梯段板与水平方向夹角余弦值 cosα = 0.8692、荷载计算梯段板恒载：恒载标准值 = 栏杆重 + 面层重x(1+h/b) + 板底粉刷+ 梯板重 + 踏步重= 0.20 + 1.50x(1+159/280) + 20x0.02/cosα + 25x0.160/cosα + 25x0.159/2= 9.61 kN/m平台板恒载：恒载标准值 = 栏杆重 + 面层重 + 板底粉刷 + 平台板重 = 0.20 + 1.50 + 20x0.02 + 25x0.1601、左端支座处面筋计算弯矩设计值： 0.0 kN·m实际配筋 D 10 @ 150ρmin = Max( 0.15 , 45 x f t / f y) = 0.179 %构造所需最小配筋面积 A s = 286.0 mm2实际配筋面积 = 523.6 mm2，满足 !2、右端支座处面筋计算弯矩设计值： 21.3 kN·m实际配筋 D 10 @ 150h0 = 135 mmβ1 = 0.80 mmα1 = 1.00ξb = β1 / (1 + f y / 0.0033 / E s) = 0.518ρmin = Max( 0.15 , 45 x f t / f y) = 0.179 %ρmax = ξb x α1 x f c / f y = 2.056 %αs = M /α1/f c/b/h02 = 0.082γs = ( 1 + sqrt( 1 - 2αs ) ) / 2 = 0.957A s0 = M / γs / f y / h0 = 457.5 mm2A s,min = ρmin x b x h = 286.0 mm2计算配筋面积 A s = Max( A s,min , A s0 ) = 457.5 mm2实际配筋面积 = 523.6 mm2，满足 !3、板底配筋计算弯矩设计值： 10.3 kN·m实际配筋 D 12 @ 125h0 = 135 mmβ1 = 0.80 mmα1 = 1.00ξb = β1 / (1 + f y / 0.0033 / E s) = 0.518ρmin = Max( 0.15 , 45 x f t / f y) = 0.179 %ρmax = ξb x α1 x f c / f y = 2.056 %αs = M /α1/f c/b/h02 = 0.040γs = ( 1 + sqrt( 1 - 2αs ) ) / 2 = 0.980A s0 = M / γs / f y / h0 = 216.8 mm2A s,min = ρmin x b x h = 286.0 mm2计算配筋面积 A s = Max( A s,min , A s0 ) = 286.0 mm2实际配筋面积 = 904.8 mm2，满足 !四、裂缝验算1、右端支座处最大裂缝宽度计算弯矩准永久值： 13.9 kN·mA s = 523.6 mm2A te = 80000.0 mm2ρte = A s/A te = 0.007 取ρte = 0.010v = 1.0d eq = 10.00 mmh0 = 140 mmσs = M q/(0.87*h0*A s) = 218.62 MPaf tk = 2.01 MPaψ＝ 1.1-0.65*f tk/ρte/σsk = 0.502c = 15 mm < 20 mm 取 c = 20 mmαcr = 1.9ωmax = αcr*ψ*σs*(1.9*c+0.08*d eq/ρte)/Es = 0.12 mm ≤ 0.3 mm 满足 !2、板底最大裂缝宽度计算弯矩准永久值： 6.5 kN·mA s = 904.8 mm2A te = 80000.0 mm2ρte = A s/A te = 0.011v = 1.0d eq = 12.00 mmh0 = 139 mmσs = M q/(0.87*h0*A s) = 59.68 MPaf tk = 2.01 MPaψ＝ 1.1-0.65*f tk/ρte/σsk = -0.836 取ψ＝ 0.200c = 15 mm < 20 mm 取 c = 20 mmαcr = 1.9ωmax = αcr*ψ*σs*(1.9*c+0.08*d eq/ρte)/Es = 0.01 mm≤ 0.3 mm 满足 !计算短期刚度 B s :σs = M q / 0.87h0A s (混凝土规范7.1.4-3)= 6530062 / ( 0.87 * 135 *905 )= 61.5 MPaρte = A s / A te = A s / 0.5bh (混凝土规范7.1.2-4)= 905 / ( 0.5 * 1000 *160 ) = 0.011ψ = 1.1 - 0.65f tk / ρteσs (混凝土规范7.1.2-2)= 1.1 - 0.65 * 2.01 / ( 0.011 *61.5 ) = -0.780ψ小于0.2，取ψ = 0.2αE = E s / E c = 6.67ρ = A s / bh0 = 0.007B s = E s A s h02 / ( 1.15ψ + 0.2 + 6αEρ ) (混凝土规范7.2.3-1)= 200000 * 905 * 1352 / ( 1.15 * 0.20 + 0.2 + 6 * 6.67 *0.007 ) = 4724252446752 N·m2计算长期刚度 B :ρ' = A s' / bh0 = 524 / ( 1000 * 135 ) = 0.004根据混凝土规范7.2.5得影响系数θ = 1.77长期刚度 B = B s / θ = 2671305048425 N·m2弹性刚度 EI = 30000 x 341333333 = 10240000000000 N·mm2根据矩阵位移法计算结果，最大弹性挠度为 0.86 mm ( 距左端1.71 m处)长期挠度 = 弹性挠度 * 弹性刚度EI / 长期刚度B = 3.28 mm挠跨比 = 1 / 1184 ≤ 1 / 200，满足 !。
施工电梯基础计算书
施工电梯基础验算书编制人：
编制单位：
编制日期：
设计院审核意见：
施工电梯基础验算书
一、概况
根据施工要求，拟在现场安装一台SC200/200施工升降机，其安装位置定于A、C栋之间A-4/A-F轴部位，其机座置于A-4/A-F轴柱顶地下室顶板面（具体详附图）。
现对地下室结构进行承载力验算。
地下室顶板厚250mm，砼强度等级为C35。
二、荷载值
1、机身自重：q1=11.6t=116KN
额定载重：q2=2t=20KN
2、地下室顶板结构设计在未覆土前活载为20KN/m
三、结构验算
升降机传递给板面的荷载组合值
Q=1.2×116+5×20=239.2KN
1、A-4/A-F轴柱承载力验算
根据地下室顶板设计活载及柱网布局计算出A-4/A-F轴地下室柱设计承载力为：
20KN/m2×[（3.6/2+7.2/2）×(5.6/2+4/2)]m2
=518.4KN»Q=239.2KN
该柱承载力满足要求。
2、地下室顶板抗剪承载力验算(机座尺寸：500×500mm)
f v=Q/A O=239.2×1000÷(500×4×250)
=0.478N/mm2<[f t]=1.65KN/mm2。
123楼施工电梯基础计算书
