毫米波亚毫米波全息成像技术
.
. 毫米波亚毫米波全息成像技术
为了防范恐怖袭击，许多国家都加强了机场和车站等公共场所的安检措施，其中近程毫米波成像技术就是最简捷有效的安检方式之一。毫米波兼具有微波与红外的优点，有一定的穿透能力，能够根据散射能量的大小区分不同物理属性的物体。近年来毫米波器件的不断发展和人们需求的不断提高，使得近程毫米波成像技术能够在医疗、导航和交管等领域得到越来越广泛的应用。
美国“9.11”恐怖主义事件的发生，给人们敲响了加强安检的警钟。实际上对于人体隐匿物体的探测一直都是一个技术难题，对人体安检的要求是在对人无害的前提下快速区分携带的不同隐匿物体，一些常用的探测方法在人体上宣布失效。例如用高能射线可对行李物品进行有效探测，但是对人体伤害很大，不能用于日常的人体检查；红外探测取决于物体的温度，区分不同物体的能力不强，并且只能得到人体表面图像，不能发现隐匿的违禁物品；金属探测器则对塑料等非金属物品束手无策。毫米波探测技术结合了微波和红外的优点，在具有一定的穿透能力条件下保留了较为理想的图像分辨率，是人体安检的最理想选择。
毫米波不仅可以判别不同物理属性的物体，而且可以判别同一物体的不同状态。当人体正常组织发生病变或损伤时，其物理温度和介电特性发生改变，一般病变部位温度要比周围正常组织高1K，从而引起毫米波的辐射和散射能力的变化，通过毫米波成像就可以判断人体病灶的区域和病变程度等信息。毫米波可以穿透人体表层至大约2mm的深度，可以对早期皮肤癌、脂肪瘤和淋巴结炎等组织异常和病变进行检测，从而早发现早治疗。另外现代军用飞机和舰船等都在大力发展隐身技术，即减小目标的雷达散射截面积，一种有效方法是使用吸波涂层。而黑体辐射理论表明，物体的吸收率越高，其发射率也就越高，也就越容易为被动探测技术所发现。因此被动毫米波成像探测作为一种反隐身技术在近炸引信或末敏弹上具有不可替代的作用。
1 近程毫米波成像技术综述
毫米波成像体制按照被动和主动体制分为两大类，被动主要有焦平面全功率辐射计配合机械扫描、焦平面凝视阵列、相控阵波束形成和被动合成孔径，主动主要有合成孔径和全息成像。
焦平面多通道阵列全功率辐射计配合机械扫描成像技术是当今毫米波成像技术的主要类型，这类系统的优点是用较少的通道就能成像，成本较低，技术难度小，容易实现，其不足是成像时间长，很难满足实时性要求。 .
. 焦平面凝视阵列和相控阵波束形成体制成像速度快，但是需要接收阵元较多，导致其技术复杂度和成本较高，因此这两种体制并没有得到广泛应用。
相对于相控阵波束形成，毫米波被动合成孔径成像技术难度较低，容易工程实现。它是利用了空域的相位相干性，由多个真实孔径的小天线通过信号处理合成一个大孔径天线，还可以采用稀疏阵列技术，采用有效的成像算法可进一步减少阵元个数，降低系统的成本，现在国内有相关样机和产品问世。
主动合成孔径成像和主动全息成像属于同一种成像理念，都是近程成像体制，只不过一个是时域，一个是空域。主动合成孔径成像主要用于遥感成像，用机载雷达成像，国内外研究较为成熟。而主动全息成像则特别适合近程毫米波成像，其图像分辨率高，成像质量好，是近程毫米波成像的首选体制，下面详细介绍。
2 近程毫米波全息成像原理
全息成像可以获得目标的三维毫米波图像，能够还原目标真实形状，提高分辨率和灵敏度，同时也提高了目标识别概率。全息成像利用电磁波的相干原理，通过采集空间干涉条纹，记录目标上每个散射点的衍射图样，最后通过图像重建就可得到目标的毫米波图像。其成像过程为：系统依次接收带宽中每个频点的回波，得到空间三维数据，然后把这些数据通过Fourier变换到空间频率域，也就是把回波表示成一定范围内的不同方位角和俯仰角以及不同波数的平面波的叠加。然后把每一个平面波分量通过相位补偿，反演到目标的实际三维距离分布，最后进行三维逆Fourier变换后取模得到三维像。
毫米波宽带全息成像原理如图1所示，在OXY平面有二维天线接收阵列，在距离OXY平面R处有目标所在的oxy平面。
图1 毫米波宽带全息成像原理
设照射源的宽带信号经过(,,)xyz处的目标散射后，回波信号被在(,)XY处的接X r
R (,,)xyz Y
zO x (,)XY
o y .
. 收天线接收，把收到的信号和本振信号进行下变频然后低通滤波，此时可得到每个频率点的信号为：
1(,,)(,,)exp(i)dddEXYAxyzxyzrKr (1)
式中式中(,,)Axyz为目标辐射的复振幅分布，K为圆波数，r为距离，在三维空间里，K和r都是矢量，Kr为它们的矢量点积。(,,)EXY为时域信号对时间维进行Fourier变换后的信号，即：
(,,)FT[(,,)]EXYEXYt (2)
此时Kr的点积为：
()()()xyzxXKyYKzRKKr (3)
式中xK、yK和zK为K的各向分量。把球面波展开，表示成平面波的叠加，然后再把式(3)代入式(2)可得：
(,,) (,,)exp{i[()()()]}ddddd (,,)exp[i()]exp(i)ddxyzxyFxyzxyzxyEXYAxyzxXKyYKzRKKKxyzAKKKXKYKRKKK (4)
上式使用了三维Fourier变换，即有：
3(,,)FT[(,,)](,,)exp[i()]dddFxyzxyzAKKKAxyzAxyzxKyKzKxyz (5)
此时式(4)又是一个二维逆Fourier变换，忽略常数项，有：
2(,,)IFT[(,,)exp(i)]FxyzzEXYAKKKRK (6)
综合式(5)和式(6)可得：
23(,,)IFT{FT[(,,)]exp(i)}zEXYAxyzRK (7)
对上式作逆变换，可得到毫米波全息成像的成像公式为：
32(,,)IFT{FT[(,,)]exp(i)}zAxyzEXYRK (8)
式(8)就是宽带的近程毫米波主动阵列全息成像公式。其中的zK有以下关系：
2222xyyKKKK (9)
宽带阵列全息成像公式还要对时间维进行处理，以得到目标的距离信息。距离向的分辨率可由下式计算：
/2zcB (10)
式中c为光速，B为带宽。 .
. 3 机械扫描系统
实际制作一个大的毫米波二维接收阵列，成本高不说，其技术上也是很难实现的，综合考虑成本和成像速度，采用一维线阵列配合机械扫描是比较可行的方案。实际中比较实用的扫描方式有圆柱扫描和平面扫描两种，如图2所示。
图2 两种线扫描阵列成像系统
圆柱扫描一般采用目标固定，天线阵列沿圆柱面扫描，适合于对体积较小的静止目标成像，这种成像方法可以对目标进行全方位成像，得到的目标的信息较多。另外也可以天线固定，目标原地转动，但这会给成像带来不便。
平面扫描则是天线固定，目标作匀速直线运动，适合运动目标成像，特别是面目标，但获得的信息量较少。平面扫描也可以目标固定天线扫描，这在遥感和航天航空上应用较多，但对于近程成像则不太适合。
扫描速度要综合考虑积分时间和成像时间，在允许的成像时间内采用最大的积分时间以提高系统灵敏度。另外根据前面的讨论，扫描速度和积分时间应该有以下的约束关系：
/2v (11)
例如取8mm和2ms，则2m/sv。以成200×200的毫米波图像为例，设转向时间占10%，积分时间降到2ms，回程采集数据，配合研制的4通道接收前端，成像时间小于半分钟。
成像样机的机械扫描装置的主体结构是滑块丝杠结构，滑块带动接收前端由丝杠牵引进行扫描，如图3所示，其定位误差在十分之一个波长以内。 .
.
图3 成像系统机械扫描结构图
4 硬件设计
成像系统的前端简化总体结构如图4所示，系统发射的毫米波信号经过目标散射后被接收天线接收，信号经过环流器后分为两路，分别和两路(其中一路延时)本振信号进行混频，得到正交的两路I、Q信号，经过放大器放大和AD采样后，送入计算机进行成像。
图4 成像系统机械扫描结构图
美国报道了采用0.75m口径的一维线阵天线，扫描高度2.0m，分别可以工作在35GHz、90GHz和350GHz，统采用介质端射天线，天线阵列为二进制开关树结构，是由2个64元子线阵交错重叠组成，子阵阵元距离为1.3个波长，两个子阵相距1.5个波长，上面的用于接收，下面的用于发射，其系统简化组成图如图5所示。扫描时I Q 90º 0º 0º
0º RF
LO .
. 各阵元依次独立工作，成像分辨率小于1mm。后来对上述系统进行了宽带改造，替换了某些器件，由VCO控制Gunn二极管产生宽带毫米波辐射源，经宽波束天线发射，再由相同的天线接收，然后同耦合过来的本振信号混频，得到两路正交的信号。Ka波段线阵工作在27GHz-33GHz，中频输出600MHz，带宽2.5MHz。由于两个阵列交错放置，电路控制一个天线发射时其相邻的2个天线接收，因此实际可采127点，垂直采512点，频率采64点，对应采样间隔为5.7mm、3.9mm和64MHz。频率扫描时间20us，每个频点积分时间为0.3us。Ku波段发射功率为10mW，天线处的辐射功率密度为1mW/cm2，30cm处的小于0.04mW/cm2。Ka波段的辐射功率为50mW，天线处的功率密度为4mW/cm2，30cm处的小于0.01mW/cm2，都小于ANSI/IEEE
C95.1-1992规定10mW/cm2的安全标准。
图5 成像系统机械扫描结构图
另一个是由2个7英尺(约2m)的192(共384)阵元的阵列沿圆周扫描，一个收一个发。系统采用FMCW外差收发机，分辨率可达到5mm，距离向分辨率为15mm，且没有焦深限制。每个192元子阵由一个单刀3掷开关模块驱动3个64元子阵，而每一个64元子阵由一个单刀8掷开关模块驱动另外8个单刀8掷开关模块，并保证从输入到每路输出的路径长度基本相等。工作时每个阵元通过电子控制，快速依次扫描工作，也就是说同一时刻只有一个阵元在照射而另一个阵元在接收，每个阵元工作10ms，此时其它阵元处于关闭状态，用6ms的时间扫描从26GHz到30GHz的4GHz的带宽。实际上这个系统是单通道扫描体制成像，一维是电扫描，另一维是机械扫描。
5 信号处理
近程毫米波全息成像的信号处理包含内容较多，包括波形设计与信号分析、高分辨全息成像算法和成像特性分析、图像处理算法以及目标识别算法等等，如图6所示。 收发器
ADC
接收机
成 像
显示器 2m扫描
全息成像技术的原理及其应用
全息成像技术的原理及其应用
近年来，随着科技的不断进步，人们对于图像显示的要求也越来越高。全息成像技术就是一种非常先进的图像显示技术，可以呈现出更加真实且立体的效果，且在很多领域都有着广泛的应用。本文将详细介绍全息成像技术的原理及其应用。
一、全息成像技术的原理
全息成像技术的原理主要基于光的干涉原理，通过记录物体的光场信息，并利用光的干涉现象来形成全息图像。具体来说，全息成像过程包括三个主要步骤：
1.光的分束
图1. 全息成像技术的原理图
首先，使用一束激光将被拍摄的物体照射，通过物体的散射、反射等现象，这束光会被分成直射光和散射光两部分。其中，直射光照射到 CCD 摄像头上，发挥类似于常规照相的作用；而散射光则在全息片上形成复杂的干涉图案。
2.光的记录
将全息片放置在物体与摄像头之间，以记录物体的光场信息。这里记录的是散射光的干涉图案。在这个过程中，由于散射光的波长很短，因此会呈现出一些非常微小的干涉条纹，需要使用非常高精度的光学元件来记录。
3.全息图像的重建
全息图像的重建需要利用光的干涉效应。当将激光照射在全息图上时，直射光和散射光会重新发生干涉，从而恢复出物体的三维信息。具体来说，如果全息片和激光波矢量呈现一定的夹角，直射光和散射光的干涉将会产生类似于物体表面的凹凸变化效果，因此可以恢复出类似于物体表面的 3D 图像。
二、全息成像技术的应用
1.医疗领域
在医疗领域，全息成像技术被广泛应用于 CT、MRI 等影像扫描技术的诊断辅助中，可以在不需要对患者进行任何侵入性操作的情况下，获取患者的身体结构信息。在骨科手术中，还可以使用全息成像技术制作出手术导板，提高手术精度和安全性。
2.艺术领域
全息成像技术可用于制作全息凸版，再采用凹版印刷机印刷出图像，形成类似水印的效果。这种方法可以用来保障钞票、债券等安全文化用品。此外，全息成像技术还可以在美术作品中应用，呈现出更为真实的立体效果。

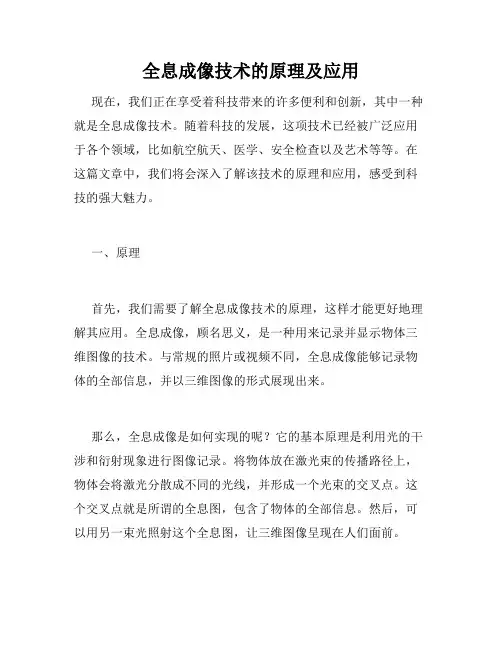

全息成像技术的原理及应用
全息成像技术的原理及应用
现在，我们正在享受着科技带来的许多便利和创新，其中一种就是全息成像技术。随着科技的发展，这项技术已经被广泛应用于各个领域，比如航空航天、医学、安全检查以及艺术等等。在这篇文章中，我们将会深入了解该技术的原理和应用，感受到科技的强大魅力。
一、原理
首先，我们需要了解全息成像技术的原理，这样才能更好地理解其应用。全息成像，顾名思义，是一种用来记录并显示物体三维图像的技术。与常规的照片或视频不同，全息成像能够记录物体的全部信息，并以三维图像的形式展现出来。
那么，全息成像是如何实现的呢？它的基本原理是利用光的干涉和衍射现象进行图像记录。将物体放在激光束的传播路径上，物体会将激光分散成不同的光线，并形成一个光束的交叉点。这个交叉点就是所谓的全息图，包含了物体的全部信息。然后，可以用另一束光照射这个全息图，让三维图像呈现在人们面前。
二、应用
现在，我们再来看看全息成像技术的应用。首先，它可以应用在艺术领域。全息成像技术能够记录三维艺术品，为艺术爱好者增添了更多的收藏品种。此外，在电影和游戏中，全息成像技术也得到了广泛的应用，增强了观众享受电影和游戏时的三维感受。
其次，在医学领域，全息成像技术也拥有广阔的应用前景。常规的X光只能呈现平面图像，无法真实展现三维结构。而全息成像技术能够呈现出人体的真实三维结构，并能够在手术操作中提供非常有用的信息，这将大大提高手术的成功率和安全性。
此外，全息成像技术还可以在安全检查中应用。全息成像技术能够较为真实地呈现物品的三维结构，因此在行李和包裹的检查中，能够提供更加准确的信息，减少误检、漏检的情况。
总结
在科技飞速发展的时代里，全息成像技术无疑是人类科技创新中的一项重要成果。无论是在艺术上还是在医学和安全检查等领域，它都发挥出巨大的作用。通过本文的介绍，相信读者对该项技术已经有了更深入的了解，也更加看好全息成像技术的未来。
毫米波雷达成像技术研究
毫米波雷达成像技术研究
近年来，随着人们对雷达技术的研究不断深入，毫米波雷达成像技术也逐渐成为了研究的热点之一。毫米波雷达成像技术具有波长短、穿透力强、分辨率高等优点，能够在大气层透射性能较好的毫米波频段实现高清晰度的目标识别、成像和监测。本文将从毫米波雷达成像技术的基本原理、应用、存在问题及发展趋势等方面进行阐述，以期读者能够更全面了解该技术。
一、毫米波雷达成像技术的基本原理
毫米波雷达成像技术主要是通过向目标物体发射毫米波信号，再接收目标反射回来的电磁波信号来实现对目标物体的探测和成像。毫米波雷达成像技术的基本原理与传统雷达类似，其主要不同在于采用的波长较短，其频率一般在30GHz-300GHz之间，相应的波长在10mm-1mm之间。由于这一频段的电磁波信号具有较强的穿透力和较高的分辨率，可以在很大程度上减小云雾、雾霾和大气气溶胶等对雷达波形的干扰，因此成像能力得到了很大的提高。
二、毫米波雷达成像技术的应用
毫米波雷达成像技术在国防、民用领域均有广泛的应用。在军事方面，毫米波雷达成像技术可以用于雷达成像、探测、侦察、导航和目标识别等领域，具有很高的战略价值。例如，可以用于无人机的目标识别和导航、用于军舰和战机的反制系统、并可用于空战仿真系统等。在民用领域，毫米波雷达成像技术可以应用于安检、边境管控、监测气象变化、海洋遥感、地质勘探、人员安全管理等众多领域。
三、毫米波雷达成像技术的存在问题
尽管毫米波雷达成像技术在军事和民用领域都有着广泛的应用前景，但是在实际应用中仍然存在一些问题。首先，毫米波雷达成像技术的设备成本相对较高，无法满足大规模部署的需求。其次，毫米波雷达成像技术对环境要求较高，大气状况、建筑物等因素都会对成像效果产生影响。另外，毫米波雷达成像技术在侧向分辨率和空间分辨率方面还面临一些技术难点，尚需不断的技术突破和创新。
四、毫米波雷达成像技术的发展趋势
随着我国科技水平的不断提高和大力支持，毫米波雷达成像技术的应用前景会愈加广阔，也将有望在未来的一段时间内取得更大的进展。在技术上，毫米波雷达成像技术大概分为以下几个方面的发展趋势：

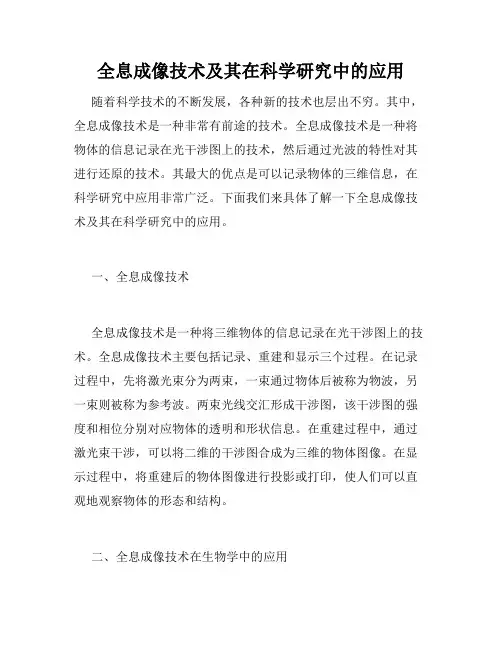

全息成像技术及其在科学研究中的应用
