镀层性能检验标准
镀层性能检验标准
文件号： 格式号： 版本号： 共 6 页 第 1 页
1． 目的：为了使公司生产的及外托加工的部件符合产品标准;
2． 适用范围：所有的电镀部件;
3． 定义：(无)
4． 要求：
4.1电镀部件具体电镀部件如下表:
检 验 项 目 检 验 标 准 检 验 方 法
1镀层外观 应达到相应的工艺要求 目测法 A
2镀层光泽 亚光(6--30)%,半光(30--70)%,高光泽(70%以上) 光泽仪法 B
3镀层厚度 工件的平面镀层厚度为3--15um 磁性法 C
4镀层硬度 镀层硬度要求达到HB以上 铅笔硬度法 D
5镀层结合力 两条划线间的镀层有任何部分脱离基体金属,则认为结合力不好 划格法 E
6镀层孔隙率 孔隙率为2—5个/cm^2 滤纸法 F
7镀层耐蚀性 喷雾达48h，漆膜不变色，不起泡、不脱落 NSS试验 H
5. 相关文件：（无）
6. 附件及表单：（无）
7. 发行范围：事业一二部品管部、事业一二部技术设备部、采购部、技术开发中心生技部
及开发部
附录A
镀层外观检验方法
1. 本方法适用于钢铁为基体的镀层外观的检验；
2. 试样：已电镀的工件；
3. 仪器: 6倍放大镜
4. 测试方法:
灯光照度要求大于500LX,观在天然光或混合照明条件，其中天然光照度要求不小于
300Lx，观察方向与水平成45度,眼睛距工件的距离为30CM处目视,采光系数最底值
为2%；具体检验标准如下表：
批准： 生效日期： 审核： 制定：
检验项目 检验标准 检验方法 要求等级
1镀层颜色 镀层的颜色应调和一致,不许有杂质混色现象; 目视法 A级
2镀层光泽 应优美,达到产品设计要求; 目视法 A级
3颗粒
主视面不允许颗粒的面积大于0.5mm^2 ,且直径不大于0.3mm、高度不得超过0.2mm,同一平面内不多于(3—10)处(视面积大小);
可视面不允许颗粒的面积大于1mm^2 ,且直径不大于0.5mm、高度不得超过0.3mm. 平面内不多于(5—10)处(视面积大小);
不可视面不允许颗粒的面积大于2mm^2 ,且直径不大于0.8mm、高度不得超过0.5mm(不影响产品的使用或装配性能). 目视法 A级
B级
C级
4内陷点 主视面的同一平面内不可有2个1cm^2的点,不同视面上不可有4个0.5cm^2点;
可视面的同一平面内不可有4个1cm^2的点,不同视面上不可有6个0.5cm^2点; 目视法 A级
B级
5污点斑点 主视面不允许的污点斑点面积大于0.2mm^2 ,且直径不大于0.2mm、高度不得超过0.2mm,同一平面内不多于(1—3)处(视面积大小);
可视面不允许的污点斑点面积大于0.5mm^2 ,且直径不大于0.3mm、高度不得超过0.2mm. 平面内不多于(2—5)处(视面积大小);
不可视面不允许的污点斑点面积大于1mm^2 ,且直径不大于0.5mm、高度不得超过0.4mm(不影响产品的使用或装配性能). 目视法
A级
B级
C级
6粗面 主视面不允许粗面的面积大于2mm^2,同一平面内不多于2处(视面积大小);
可视面不允许粗面的面积大于3mm^2,同一平面内不多于3处(视面积大小);
不可视面不允许粗面的面积大于4mm^2, 同一平面内不多于4处(视面积大小);(不影响产品的使用或目视法 A级
B级
C级 装配性能);
7质地破损 主视面的3cm^2内,长1mm--2mm内的伤痕1个以内;
可视面的3cm^2内,长1mm--4mm内的伤痕2个以内; 目视法 A级
B级
8擦伤 主视面的3cm^2内,长1mm--5mm内的伤痕1条以内,宽为0.05mm以内;
可视面的3cm^2内, 长3mm--10mm内的伤痕2条以内,间隔20mm以上,宽为0.1mm以内; 目视法 A级
B级
9划伤、划痕 主视面的3cm^2内,直径0.5mm的划痕2个以内;
可视面的3cm^2内,直径0.5mm—1.0mm内的划痕2个以内; 目视法 A级
B级
10针孔 主视面不允许有针孔,并在同一平面内此面积不得多于3处,且气孔直径不得大于0.1mm; 目视法 A级
11露底 主、可视面不允许有露底现象;
不可视面允许有轻微的露底现象 ; 目视法 B级
C级
12缩孔 主视面不允许有缩孔现象;
可视面允许有轻微的缩孔现象; 目视法 A级
B级
13生锈 工件内外及焊缝处不许有生锈现象; 目视法 C级
14其他 工件表面镀层不应许有膨胀、剥落、烧焦、研磨纹、Ni或Cu露出、孔口挂黄等不良现象; 目视法 C级
注意：A级—工件主视面的外观要求
B级—工件可视面的外观要求
C级—工件不可视面的外观要求
依不同的工件在现场作具体的样本示范;
附录B
镀层光泽的测定
1. 本方法适用于钢铁为基体的镀层光泽的测量；
2. 试样：电镀的工件；
3. 仪器: a、光泽计 b、标准板
4. 测试方法：
每次操作开始，先将仪器调整，并校准光泽计使其能正确读出高光泽工作标准板的光
泽值，然后再读出低光泽工作标准板的光泽值,光泽计校准以后，在试漆膜的平行于涂布
方向的不同位置取得3个读数，再用高光泽的工作标准板校准仪器以确保读数没有偏差
，如结果误差范围小于5个单位，其记录其平均值作为镜面光泽值，否则再进行3次测 定，记录全部6个值的平均值及极限值；
注意：本法仅在平整性好的表面上测定漆膜光泽才有效；
5. 要求: 镀层光泽的要求为亚光(6--30)%,半光(30--70)%,高光泽(70%以上);
附录C
镀层磁性测厚仪法
1. 本方法适用于钢铁为基体的镀层厚度的测量；
2. 试样：电镀的工件；
3. 仪器: 磁性测厚仪：精确度为0.1um；
4. 测定方法:
先将测厚仪在标准样板上调零,接着选择相应的标准值进行校正,在进行测量过程中
，取距样品边缘不少于1CM的上、中、下3个位置进行测量,记录其测量值并计算平均值；
5. 要求：工件的平面镀层厚度为3--15um;
附录D
镀层显微硬度的测定
1. 本方法适用于钢铁为基体的镀层显微硬度的测定;
2. 试样：电镀的工件；
3. 测试设备: 检验镀层显微硬度的设备是专用显微硬度计:国产有设备如631 型、71型、HX－1000型等多种,显微硬度计的技术要求如下：
A. 放大倍率600倍以上；
B. 测微目镜分度值0.01mm；
C. 负荷重量10--200g；
D. 工作台调节范围10--40mm;
4. 测试条件
4.1使用环境 测试应在室温20±1℃，周围介质干燥，无灰尘及腐蚀性气体的环境中进
行, 仪器放在稳固，无震动的工作台上，并保持水平位置;
4.2 试样表面状态 受检测试样表面应是洁净，平整，光滑状态，表面粗糙度Ra<0.4;
4.3 测试位置 受检测的试样部位可以是镀层表面或剖面,在镀层表面测试时，应以主表面
中心为宜（防止电流密度和边缘影响），并避免镀层表面缺陷对测试的干扰,试样同一
测试部位中，压痕之间的距离应在压痕对角线长度2.5倍以上;
4.4 负荷重量 载荷大小应根据试样表面镀层厚度和硬度不同来选择,通常载荷大小可按
下式估算：
m = HV.δ^2/7.4176
式中 m----载荷质量（g）;
HV----估计镀层硬度值（kg/mm2）;
δ----镀层厚度（um）;
4.5 加荷速度 一般要求尽量在接近静压状态下选择合适的速度,通常选用30s左右完成加
荷;
5. 试验方法
5.1 试样准备 试样测试部位应平整、光滑、无油污,测量剖面时，则按金相测厚法制备试 样;
5.2 仪器检查及校正 按仪器说明书进行，使仪器工作正常、压痕清晰、并符合标准硬度
值范围;
5.3 选择载荷和速度 根据被测镀层金属的性质和厚度选择好载荷质量和加荷速度，在可
能范围内尽量选用较大负荷和最小的速度;
5.4 加荷将试样置于硬度计的物镜下，选择压痕合适位置后，缓慢地移至金刚石压头
下方，均匀缓慢地进行加荷，直至仪器指示灯指示加荷结束，立即卸去负载;
5.5 观察压痕 重新将试样移至物镜下，若工作正常，通过硬度计目镜可以清晰地看出正
方形角锥体压痕及压痕的对角线;
5.6 测量压痕的长度 准确测出压痕两条对角线的长度,若两条对角线长度相等或接近时
，说明测量有效,然后计算对角线长度平均值，并计算镀层的硬度值;
5.7 对于同一试样，应在相同条件下测量三次以上，以算术平均值作为镀层的测量结束;
附录E
镀层结合力的测定
1. 本方法适用于钢铁为基体的镀层结合力的测量；
2. 试样：电镀的工件；
3. 仪器: 刃口为30°的硬质划刀
4. 测试方法：
4.1 用一刃口为30°的硬质划刀,划两条相距为2mm的平行线,划线时,应施以足够的压
力，使划刀一次就能划破镀层达到基体金属,如果两条划线之间的镀层有任何部分脱
离基体金属,则认为结合力不好;
4.2本试验的另一划法是:划边长为1mm的正方形格子,观察格子内的镀层是否从基体
上剥落;
附录F
镀层孔隙率滤纸测定法
1. 本方法适用于在钢铁上的镀层孔隙率的测定;
2. 仪器：a、150ml烧杯 b、分析天平：感量为0.1mg c、滤纸;
3. 试样：经电镀的工件;
4. 药剂：
溶液序号 镀层种类 溶液成分 溶度
(g/L) 滤纸在镀层表面上粘贴时间(min) 斑点特征
1 Cr,
Ni-Cr,
Cu-Ni-Cr 铁氰化钾
锌镍合金镀层标准
锌镍合金镀层标准
锌镍合金镀层是一种常用的防腐蚀技术，可以为金属制品提供良好的耐腐蚀性能。为了确保镀层的质量和一致性，国际上制定了一些标准，下面将介绍几个常见的锌镍合金镀层标准。
1. ISO 19598：该标准规定了锌镍合金浸镀及其相关材料的要求和试验方法。其中包括了镀层的成分、结构和性能，如厚度、粗糙度、附着力、耐腐蚀性能等。还包含了对镀层环境试验和热处理的要求。
2. ASTM B841：该标准是美国材料和试验协会制定的，主要针对镀层的要求和试验方法进行了规定。其中包括了锌和镍的质量比例、镀层的厚度、粗糙度、附着力、耐蚀性等要求。还规定了不同合金镀层的分类和性能评定方法。
3. GB/T 10125：该标准是中国国家标准，规定了金属材料耐腐蚀试验的方法。其中涵盖了多种耐腐蚀性试验方法，适用于锌镍合金镀层的评定。例如，温湿循环试验、盐雾试验、酸雾试验等。
4. SAE AMS 2418：该标准是美国航空航天工程师协会制定的，主要用于航空航天领域的锌镍合金镀层。标准规定了镀层的质量要求、试验方法和接受标准，以确保合金镀层在恶劣环境中具有良好的耐腐蚀性能。
以上是几个常见的锌镍合金镀层标准，这些标准在相关行业中被广泛采用，用于确保锌镍合金镀层的质量和性能。在实际生产和应用中，应根据需求选择适合的标准进行测试和评判。
锌镍合金镀层标准 2

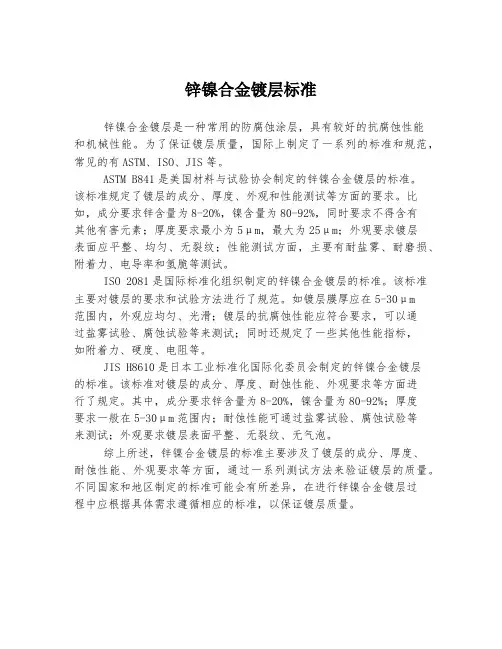

锌镍合金镀层标准
锌镍合金镀层是一种常用的防腐蚀涂层，具有较好的抗腐蚀性能和机械性能。为了保证镀层质量，国际上制定了一系列的标准和规范，常见的有ASTM、ISO、JIS等。
ASTM B841是美国材料与试验协会制定的锌镍合金镀层的标准。该标准规定了镀层的成分、厚度、外观和性能测试等方面的要求。比如，成分要求锌含量为8-20%，镍含量为80-92%，同时要求不得含有其他有害元素；厚度要求最小为5μm，最大为25μm；外观要求镀层表面应平整、均匀、无裂纹；性能测试方面，主要有耐盐雾、耐磨损、附着力、电导率和氢脆等测试。
ISO 2081是国际标准化组织制定的锌镍合金镀层的标准。该标准主要对镀层的要求和试验方法进行了规范。如镀层膜厚应在5-30μm范围内，外观应均匀、光滑；镀层的抗腐蚀性能应符合要求，可以通过盐雾试验、腐蚀试验等来测试；同时还规定了一些其他性能指标，如附着力、硬度、电阻等。
JIS H8610是日本工业标准化国际化委员会制定的锌镍合金镀层的标准。该标准对镀层的成分、厚度、耐蚀性能、外观要求等方面进行了规定。其中，成分要求锌含量为8-20%，镍含量为80-92%；厚度要求一般在5-30μm范围内；耐蚀性能可通过盐雾试验、腐蚀试验等来测试；外观要求镀层表面平整、无裂纹、无气泡。
综上所述，锌镍合金镀层的标准主要涉及了镀层的成分、厚度、耐蚀性能、外观要求等方面，通过一系列测试方法来验证镀层的质量。不同国家和地区制定的标准可能会有所差异，在进行锌镍合金镀层过程中应根据具体需求遵循相应的标准，以保证镀层质量。
镀银检验标准
附件4
镀银、导电氧化检验标准
1 目的
为了规范京信公司铝合金、铜合金、钢材等结构件和电子元器件镀银、导电氧化的质量要求，对镀银和导电氧化的产品接收标准作出明确界定，作为检验和判定的依据。
2 适用范围
本标准适用于京信无源产品中结构件的表面等类划分及其外观质量要求。
本标准适用于对无源结构件电镀验收及产品的装配生产。
3 总则
3.1 原则：产品外观应美观，单独一零/部件的整体效果不能受到破坏，如果发现某一缺陷具有批量性问题，即便此缺陷属于“可接收”范围，也可以对该产品不予验收。
3.2 产品各部位表面按其在产品中所处位置和质量要求分类：
A级表面：图纸要求电镀面，为产品性能要求镀银的表面，如：双工器腔体内部、双工器腔体外面装配接头面，盖板（接触腔体内侧面）、滤波器内部、接头内芯等
B级表面：即图纸要求的电镀面，但是非性能要求镀银面，如：腔体顶面、螺钉孔位。
C级表面：即主要为非产品性能要求且非装配要求面，如：腔体减重面（见图中C点）
例如：DU-G2005-D01/D02腔体
3.3 凡是镀银层厚度在8μ 或8μ以上的均默认为有交调要求，镀银层要求为亚银；如果图纸有要求镀亚银或者镀亮银，均以图纸为准。
3.4 本标准若与图纸、相关检查及客户检验规定发生冲突时，以上述规定和图纸为准；有封样或图纸上有特殊要求的零部件，其对应的缺陷优先按其封样或技术要求的标准进行判断，如果此判断严重影响到性能，按照最严格的标准进行重新判断（标准依据：国家标准、行业标准、图纸、封样、本标准）；其它结构件表面缺陷的程度不能超出本标准的要求，否则为不合格。
3.5 本标准所列的缺陷个数当在每一表面上超过2个时，每2个缺陷之间的距离必须大于10mm，否则视为同类缺陷，面积以其总和计。
3.6 凡是要求镀银的产品（包括亚银、亮银、半亚半亮银），要求烤贝纸密封包装，内含防潮珠（即要求对镀银层起到防潮防氧化的保护作用）；要求能够在18～27℃，湿度为45～70％中存放3个月不变色，外观良好。
镀层附着力测试标准

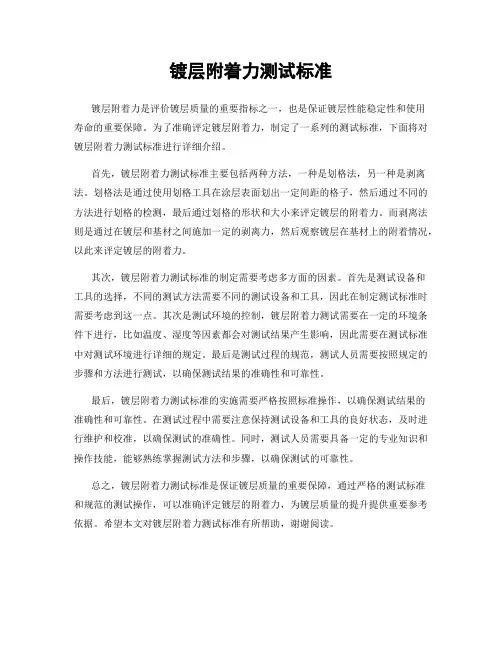

镀层附着力测试标准
镀层附着力是评价镀层质量的重要指标之一，也是保证镀层性能稳定性和使用寿命的重要保障。为了准确评定镀层附着力，制定了一系列的测试标准，下面将对镀层附着力测试标准进行详细介绍。
首先，镀层附着力测试标准主要包括两种方法，一种是划格法，另一种是剥离法。划格法是通过使用划格工具在涂层表面划出一定间距的格子，然后通过不同的方法进行划格的检测，最后通过划格的形状和大小来评定镀层的附着力。而剥离法则是通过在镀层和基材之间施加一定的剥离力，然后观察镀层在基材上的附着情况，以此来评定镀层的附着力。
其次，镀层附着力测试标准的制定需要考虑多方面的因素。首先是测试设备和工具的选择，不同的测试方法需要不同的测试设备和工具，因此在制定测试标准时需要考虑到这一点。其次是测试环境的控制，镀层附着力测试需要在一定的环境条件下进行，比如温度、湿度等因素都会对测试结果产生影响，因此需要在测试标准中对测试环境进行详细的规定。最后是测试过程的规范，测试人员需要按照规定的步骤和方法进行测试，以确保测试结果的准确性和可靠性。
最后，镀层附着力测试标准的实施需要严格按照标准操作，以确保测试结果的准确性和可靠性。在测试过程中需要注意保持测试设备和工具的良好状态，及时进行维护和校准，以确保测试的准确性。同时，测试人员需要具备一定的专业知识和操作技能，能够熟练掌握测试方法和步骤，以确保测试的可靠性。
总之，镀层附着力测试标准是保证镀层质量的重要保障，通过严格的测试标准和规范的测试操作，可以准确评定镀层的附着力，为镀层质量的提升提供重要参考依据。希望本文对镀层附着力测试标准有所帮助，谢谢阅读。
pvd镀膜质量标准
- 1 - pvd镀膜质量标准
PVD镀膜质量标准
一、总则
1、PVD镀膜质量标准的设立是为了比较、参照和分析PVD镀膜的质量，并以此为基础，建立和完善PVD镀膜的质量管理，提高PVD镀膜的质量。
2、PVD镀膜质量标准规定的是PVD镀膜的若干常见性能指标，并不能完全反映PVD镀膜的质量，其他细节指标，以及操作工艺中各个环节有关的要求，应与确定的产品质量规格相匹配，实行完善的质量控制方案。
二、硬度检测
1、PVD镀层的硬度，以厚度为2μm的Vickers硬度计测量，其检测结果应为大于等于700HV（7.5×10的3次方Pa）。
2、PVD镀层的硬度，以厚度为2-5μm的Vickers硬度计测量，其检测结果应为大于等于850HV。
三、耐腐蚀检测
1、PVD镀层的耐腐蚀性能，以HCl和NaCl腐蚀溶液中48h的耐腐蚀性能进行测试，其测试结果应为大于等于6级。
2、PVD镀层的耐蚀性能，以HCl和NaCl腐蚀溶液中48h的耐蚀性能进行测试，其测试结果应为大于等于8级。
3、PVD镀层的耐紫外线性能，以天然空气中日晒48小时的耐紫外线性能进行测试，其测试结果应为大于等于4级。 - 2 - 四、绝缘检测
1、PVD镀层的绝缘性能，以测试电压为500V的晶体管和芯片测试绝缘电阻，其测试结果必须大于1GΩ以上。
2、PVD镀层的绝缘性能，以测试电压为500V的电阻器测试绝缘电阻，其测试结果必须大于10GΩ以上。
五、粘接检测
1、PVD镀层的粘接性能，以特定的温度和时间，用不同的粘接剂结合试验，其测试结果必须大于等于2级。
2、PVD镀层的粘接性能，以特定的温度和时间，用不同的粘接剂结合试验，其测试结果必须大于等于3级。
六、抗磨擦检测
1、PVD镀层的抗磨擦性能，以摩擦因子和磨损量进行检测，其检测结果必须为大于等于0.2。
电镀检验标准
电镀检验标准
常用的检验项目为：
1.膜厚；2.装配检查；3.镀层附着力；4.硬度测试; 5.耐磨测试；6.耐酒精测试；7.高温高湿测试；8.冷热冲击测试；9.盐雾测试；10.排汗测试；11外观；12包装；
一．膜厚：
1．膜厚为电镀检测基本项目，使用基本工具为萤光膜厚仪（X-RAY），其原理是使用X射线照射镀层，收集镀层返回的能量光谱，膜厚一般为0.02mm,最大不超过0.03mm.
2.检查周期：每批；
3.测试数量：n>5pcs
二．装配检查：
1.确认是否符合图面标出的重要尺寸；装配后有否影响外观及功能，手感；
2.检查周期：每批；
3.测试数量：n>2pcs ；
二．镀层附着力：
1.将3M胶纸粘贴在刀切100格（每小格为1MM＊1MM）的电镀层表面，用橡皮擦在其上面来回磨擦，使其完全密贴后，以45度方向迅速撕开，镀层需无脱落现象。如目视无法观察清楚，可使用10倍显微镜观察；
a) 不可有掉落金属粉末及补胶带粘起之现象。
b) 不可有金属镀层剥落之现象。
d) 不可有起泡之现象
2.检查周期：每批；
3.测试数量： n>2pcs ；
四．硬度测试：
1.用中华铅笔以45度角并且以1mm/s的速度向前推进，擦试后镀层不能有划痕；
其中：
UV镀测试：3H铅笔，500g力
真空镀：2H铅笔，500g力
水镀测试：1H铅笔，200g力
2.检查周期：每批；
3.测试数量：n>2pcs ；
五．耐磨测试：
1.头施500g力，用于被测产品来回试擦50次，往返为一次，不能变色，脱镀及露底材；
2.检查周期：一次/3个月
3.数量：n>2pcs ；
六．耐酒精测试：
1.用500g砝码外包8层棉布，再将白棉布沾湿浓度为95%的乙醇，以不下滴为宜，将砝码与镀层面垂直，在同一位置往退，移动距离1英寸为一次，共100次，镀层不能有反应；
镀锌钢板检验标准
镀锌钢板检验标准
镀锌钢板是一种常见的建筑材料，它具有防腐蚀、耐久性强的特点，因此被广泛应用于建筑、制造业等领域。为了保证镀锌钢板质量，需要进行严格的检验。下面是相关的参考内容，详细介绍了镀锌钢板的检验标准。
1. 外观检验
外观检验是对镀锌钢板外观质量进行评估的重要环节。主要检查钢板的表面有无明显的变色、氧化、锈蚀等缺陷，同时评估镀层的均匀性和一致性。
2. 镀层厚度检验
镀层厚度是衡量镀锌钢板防腐蚀能力的重要指标。常用的测量方法有磁基式涂层厚度计、透射式X射线厚度计等。标准要求镀锌层平均厚度应符合设计要求，并且在不同部位的厚度差异不能过大。
3. 锌层附着力检验
锌层附着力是评估镀锌钢板镀层与基材之间结合强度的指标。常用的检验方法有划格法、剥离法等，检验结果应达到国家标准要求。
4. 化学成分分析
镀锌钢板的化学成分分析是为了检查基材和镀层的合格性。常见的检验项目有镀层锌含量、锌铁合金层的成分等，要求符合国家相关标准的要求。
5. 机械性能检验
机械性能检验是对镀锌钢板材料的强度、韧性等力学性能进行评估的过程。常见的检验项目有抗拉强度、屈服强度、伸长率等，要求符合国家标准的要求。
6. 耐酸碱性检验
镀锌钢板在特殊环境下可能会接触到酸碱性介质，因此需要进行耐酸碱性检验。常用的方法是将镀锌钢板浸泡在酸碱溶液中一定时间，然后观察表面的腐蚀情况。标准要求钢板不应有明显腐蚀现象。
7. 尺寸偏差检验
镀锌钢板的尺寸偏差检验是为了保证制造过程中的精度要求。常见的检验内容包括板厚、宽度、长度等尺寸的测量和检查。
需要注意的是，以上只是部分常见的镀锌钢板检验项目，具体的检验标准和方法还需根据不同的钢板应用和国家标准来确定。在实际操作中，应根据具体需要制定完善的镀锌钢板检验计划，并采用合适的仪器设备和方法进行检测，以确保产品质量的合格性。
紧固件表面镀层标准
紧固件表面镀层标准
导言
紧固件是工程中常用的一种连接元件，广泛应用于机械、建筑、汽车等领域。为了提高紧固件的耐腐蚀性和使用寿命，常常需要在紧固件表面进行镀层处理。本文将介绍紧固件表面镀层的标准，包括镀层种类、厚度要求、检测方法等。
一、镀层种类
紧固件表面常用的镀层种类包括镀锌、镀镍、镀铬等。镀锌是最常见的一种镀层，能够有效提高紧固件的耐腐蚀性。镀锌层一般为锌铁合金层，具有良好的耐磨性和耐腐蚀性。镀镍层具有较高的硬度和耐磨性，能够提高紧固件的机械性能。镀铬层具有良好的光泽和装饰性能，常用于外观要求较高的紧固件。
二、镀层厚度要求
紧固件表面镀层的厚度对其性能起着重要的影响。一般来说，镀层厚度越大，紧固件的耐腐蚀性和使用寿命越长。国际标准通常规定了不同类型紧固件镀层的最小厚度要求。例如，对于镀锌层，一般要求最小厚度为5μm；对于镀镍层，一般要求最小厚度为8μm。此外，还需要注意镀层的均匀性，避免出现明显的局部厚度差异。
三、镀层检测方法
为了确保紧固件表面镀层的质量，需要进行相应的检测。常用的镀层检测方法包括厚度测量、附着力测试和耐腐蚀性测试等。常见的厚度测量方法有磁性法、涂层测厚仪等。附着力测试是用来评估镀层与基材之间的结合力，常用的测试方法包括划格法、剥离法等。耐腐蚀性测试是评估镀层在不同腐蚀介质中的性能，常用的测试方法有盐雾试验、湿热试验等。
四、国际标准
紧固件表面镀层的标准是根据国际标准组织制定的。ISO 4042是紧固件表面镀层的通用规范，其中包括了镀层种类、厚度要求、检测方法等内容。ISO 10684是针对紧固件镀锌层的特殊规范，详细规定了镀锌层的厚度要求、试验方法等。此外，不同行业和国家也有各自的标准和规范，如ASTM、DIN等。
五、镀层的影响因素
紧固件表面镀层的质量受到多种因素的影响。首先是基材的选择，不同材料的紧固件对镀层的要求不同。其次是镀液的配方和处理工艺，不同的镀液组成和工艺参数会影响镀层的均匀性和质量。此外，环境因素如温度、湿度等也会对镀层的形成产生影响。
锌镍合金镀层 标准
锌镍合金镀层 标准
锌镍合金镀层标准。
锌镍合金镀层是一种常用的防腐涂层材料，具有优良的耐蚀性和耐磨性，被广泛应用于汽车零部件、航空航天设备、电子产品等领域。为了确保锌镍合金镀层的质量和性能，制定了一系列的标准来规范其生产和应用。本文将对锌镍合金镀层的标准进行详细介绍，以便相关行业人士了解和遵守相关规定。
首先，锌镍合金镀层的标准主要包括材料要求、工艺要求和检测要求三个方面。在材料要求方面，标准规定了镀层的成分、厚度、结构等基本要求，以确保镀层具有良好的耐蚀性和机械性能。在工艺要求方面，标准对镀层的预处理、镀液配制、镀层形成等工艺环节进行了详细规定，以确保镀层的质量稳定和一致性。在检测要求方面，标准规定了对镀层厚度、结构、粗糙度、耐蚀性等性能指标的检测方法和要求，以确保镀层符合相关标准和规定。
其次，锌镍合金镀层的标准还涉及了相关的试验方法和评定规则。在试验方法方面，标准规定了对镀层材料、工艺和性能指标的检测方法和要求，包括化学分析、金相组织观察、电镀层厚度测定、耐蚀性试验等内容。在评定规则方面，标准对镀层的质量分级和评定标准进行了规定，以便对镀层进行准确的质量评定和验收。
最后，对于锌镍合金镀层的标准应用和推广也是非常重要的。相关行业的生产企业和使用单位应严格按照标准的要求进行生产和应用，确保镀层的质量和性能符合要求。同时，标准化机构和检测机构也应加强对锌镍合金镀层的标准宣传和推广工作，提高相关行业人员的标准意识和质量意识，推动锌镍合金镀层标准的全面实施和执行。
综上所述，锌镍合金镀层标准的制定和执行对于提高镀层质量、促进行业发展具有重要意义。相关行业人士应加强对锌镍合金镀层标准的学习和理解，确保生产和应用活动符合相关标准和规定，推动锌镍合金镀层行业的健康发展。希望本文对相关行业人士有所帮助，谢谢阅读！
紧固件表面镀层标准 2
紧固件表面镀层标准
作为紧固件制造中重要的环节，表面镀层的质量标准直接关系到紧固件的性能和运用寿命。以下分别从分类及标准两个方面进行介绍。
分类
按照装饰性质，可以将表面镀层分为镀铜、镀铬、镀镍、镀锌、电镀金、电镀银等几种。其中，镀铜可增强紧固件的防腐性，镀铬和镀镍可提高紧固件的装饰效果和耐腐蚀性，镀锌常用于螺丝、螺母等含碳钢材料，是一种常用和经济的镀层方式。
按照应用领域，表面镀层可以分为汽车紧固件、机械紧固件、建筑紧固件、电子紧固件等。各个领域对表面镀层的需求不同，要求的性能指标也不同。如汽车紧固件对耐腐蚀性和抗氢脆性的要求比较高，机械紧固件对装饰效果不敏感，要求的是强度和耐用性。
标准
为了保证紧固件表面镀层的质量和标准化水平，国家和国际上制定了一系列的标准进行统一管理。以下是常见的标准：
1. GB/T 10125：“盐雾腐蚀试验”标准。通过模拟海洋气候条件进行测试，评估紧固件的耐腐蚀性能，适用于各种表面镀层。
2. GB/T 3190：“紧固件表面质量检验标准”。通过视觉检测、光波分析等方式，评估表面镀层的外观质量、光泽度、色泽等性能，以及是否存在气泡、缺陷、脱落等情况。
3. GB/T 26756：“机械紧固件的电镀层和有机涂层检验规范”。该标准详细规定了不同类型镀层的检测方法，如硬度、漆膜厚度、耐磨性等。
4. ASTM B633：“电镀锌、无机和有机涂层、钒合金和镍钴合金镀层标准规范”。主要适用于建筑、机械和电子工业中的紧固件。
总结
紧固件表面镀层虽是细小的零件，却是紧固件制造中不可或缺的重要一环。各种表面镀层在不同领域中均有广泛的应用，而标准化管理则能为紧固件制造行业提供保障，确保每一颗紧固件都符合要求。
