涵洞专项施工方案
二广高速公路怀集至三水段第13合同段 涵洞、通道工程施工方案
中铁五局集团第三工程有限公司公司 1
涵洞、通道工程施工方案
一、工程概述
1、本合同段共设钢筋砼盖板涵2座、钢筋砼圆管涵2座、钢筋砼盖板通道1座。
1）K48+100 盖板涵1-2×2m, 长度60m（排水涵）；
2）K48+315 圆管涵1-φ1.5m，长度39.04m（排水涵）；
3）K49+420 盖板涵1-4×3m, 长度44.5m（人行通道）；
4）K49+463 圆管涵1-φ1.5m，长度49m（排水涵）；
5）K49+626 盖板涵1-2×2.5m，长度36m（排水涵）。
2、K48+100盖板涵为阶梯涵，分段涵底纵坡为4%，级差60cm。
3、涵口形式一览表
涵洞里程 左侧 右侧
K48+100 跌井 锥坡
K49+626 八字 八字
K48+315 锥坡 锥坡
K49+463 一字 锥坡
K49+420 八字 八字
4、涵洞施工本着“尽早开工、尽早完工、以利后序”的原则组织施工，由涵洞工程队负责施工。
5、工程数量
涵洞及通道主要工程数量表
序号 项目 单位 数量 备注
1 砼 C20 m3 1302 已计入圆管涵管节预制部分数量 C20片石砼 m3 147.7 二广高速公路怀集至三水段第13合同段 涵洞、通道工程施工方案
中铁五局集团第三工程有限公司公司 2 C30 m3 213.4
2 钢筋 φ8 kg 6487.6
φ10 kg 3772.2
Φ12 kg 5962.1
Φ20 kg 7995
Φ22 kg 7987.3
Φ25 kg 10982.3
3 浆砌片石 M7.5 m3 116.9
二、人员与设备配置
1、人员配备
为保证本工程的顺利实施，我项目部专门指定有项目总工程师和两名技术员组成的技术小组，专门对盖板涵工程进行技术指导。
主要人员表
序号 姓 名 职 务 备注
1 白 强 项目经理
2 吴志新 项目副经理
3 刘国顺 生产副经理
4 刘盛辉 总工程师
5 杨 玉 副总工程师
6 唐 平 路基工程师
7 马叙年 路基工程师
8 罗 沛 合约部长
9 赵士阳 计量员
10 邓恒刚 测量工程师
11 刘运林 测量员
12 郭 锐 测量员
13 林 志 测量员
14 叶 剑 试验室主任
15 陈敬武 试验工程师
16 郑绪东 安全负责人
17 陈 平 质检负责人
18 梁杰权 资料员 二广高速公路怀集至三水段第13合同段 涵洞、通道工程施工方案
中铁五局集团第三工程有限公司公司 3 19 李长进 机材部部长
20 王代燕 机械工程师
21 张 磊 综合部部长
22 谢善良 路基队队长
23 机械手6人 根据施工进度适时进场。 24 钢筋工18人、木工18人、砼工18人
2、施工机械
拟投入涵洞施工的施工机械一览表
序号 机械名称 规格型号 额定功率（kw）容重（㎡）吨位 数量（台） 备注
1 履带式挖掘机 PC200 斗容: 1m3 1
2 砼搅拌运输车 HB30 6m3 2
3 发电机 50GF 50 kw 1
4 振捣器 ZCQ—55 55 kw 3
5 潜水泵 150QJ10—100 5.5KW 2
6 载重自卸汽车 ZM403 28t 4
7 起重汽车 16t 1
8 钢筋切割机 2
9 钢筋弯曲机 2
10 电焊机 4
11 插入式振捣棒 6
12 全站仪 拓普康3002N 1
13 自动安平水准仪 FS1 2
14 砂浆搅拌机 2
三、工程特点及施工安排
1、工程特点
⑴ K49+463圆管涵、K49+626 、K49+420盖板涵、均位于软基地段，要待软基处理完毕后方可进行开挖施工。
⑵ K48+100盖板涵，回填碎碎石土后方可施工。 二广高速公路怀集至三水段第13合同段 涵洞、通道工程施工方案
中铁五局集团第三工程有限公司公司 4 ⑶ 涵底承载力不小于200KPa
2、施工计划及实施安排。
⑴ 首期：
K48+100盖板涵---- 2007年6月10日～2007年08月25日完工。
K48+315圆管涵---- 2007年6月25日～2007年08月15日完工。
⑵ 后期（软基处理完毕后）：
K49+420通道涵---- 2007年8月05日～2007年10月20日完工。
K49+626盖板涵---- 2007年8月15日～2007年10月20日完工。
K49+463圆管涵---- 2007年8月25日～2007年10月25日完工。
⑶ 一个涵洞施工队承担全段5座涵洞及通道的施工。
四、施工方案、工艺及施工方法
1、总体方案
基坑开挖以机械开挖为主，辅以人工修整。基坑和墙背回填与路基填筑施工同步进行。混凝土基础边侧模、涵墙侧模均采用酚醛胶木板，背肋采用方木和钢管。涵身混凝土分二次浇筑，第一次浇注基础或圆管底以下，第二次浇筑墙身或圆管两侧护肩。混凝土集中在项目部后方的搅拌站拌和，采用混凝土运输搅拌车运输，吊斗串筒（或溜槽）入模、插入振捣器捣固。钢筋采用在钢筋加工场制作，现场绑扎。浆砌片石人工砌筑，砂浆现场场拌制。圆管与盖板均采用预制，采用汽车吊吊装。
涵洞分段施工，分段间按设计做好沉降缝与伸缩缝。
2、施工工艺
材 料 采 集 和 检 验
砼、砂浆配合比设计
砼、砂浆砼、
砂浆搅测 量 放 线
开 挖 基 坑
基 底 处 理 基 坑 检 查 二广高速公路怀集至三水段第13合同段 涵洞、通道工程施工方案
中铁五局集团第三工程有限公司公司 5
测量放线基坑开挖基底检查处现浇管座安装圆管出入口浆砌现浇管肩基坑回填交工材料准备圆管预制二广高速公路怀集至三水段第13合同段 涵洞、通道工程施工方案
中铁五局集团第三工程有限公司公司 6
3、施工准备
3.1技术准备
施工放样是施工准备阶段的主要技术工作，应根据监理工程师批准的定线数据，用全站仪准确地放出通道中桩及纵、横轴线，并钉木桩保护，防止移位破坏。
做好各种混凝土及沙浆配合比设计、原材料的检测工作。经检测合格和监理工程师同意后方可投入使用。
3.2现场准备
做好现场施工便道、水路等工作。
3.3材料和机具准备
材料进场，并经试验检测合格后方可使用，机械设备进场。
4、盖板涵施工
4.1基坑开挖
① 按基坑施工要求，清除地面土堆及妨碍基坑开挖的障碍物，对受开挖影响的架空线和地下管线，均应妥善处理。 二广高速公路怀集至三水段第13合同段 涵洞、通道工程施工方案
中铁五局集团第三工程有限公司公司 7 ② 涵洞基础为明挖基础，利用挖掘机开挖为主，人工配合成型。位于软基部位的涵洞，必须等软基换填处理完毕后进行再开挖施工。
③ 基坑开挖至标高前，预留20cm-30cm厚土层，改用人工清理至设计标高，整平后检查基坑平面尺寸、位置、标高是否符合图纸设计，开挖至设计标高后基坑底面宽度（两侧宽出设计50cm-100cm），并进行基础承载力检测（地基承载力应大于200KPa），如承载力不足，则需进行地基处理，处理方法须经监理工程师同意，可采用砂砾换填或其他处理方式，合格后经监理工程师认可方能进行涵洞混凝土基础施工。
基础开挖应尽量避开雨天，如适缝雨天，应做好基坑周边排水，同时基底应预留一定厚度待雨停后再继续下挖，以免基坑泡水。
4.2砼基础施工
基础砼采用就地浇筑施工。混凝土集中拌和，搅拌运输车运输，吊斗串筒（或溜槽）入模，插入振捣器捣固。在沉降缝处分段浇筑，沉降缝采用厚2cm的沥青麻絮和沥青木板填塞。在边部与涵台相连接处，预留钢筋，完成后进行边墙钢筋绑扎。基础与涵台连接面应顺涵长方向拉毛。
4.3钢筋的制作与安装
1）钢筋的下料及加工在钢筋加工场制作成型，然后运至基坑或已浇好的基础内绑扎。
2）钢筋平直、表面不应有裂皮和油污。主筋搭接采用焊接。钢筋的加工与安装必须严格按设计图纸进行，满足规范与验收标准要求，见下页两表：《钢筋制作安装位置允许偏差》、《钢筋连接技术要求》。
钢筋制作安装位置允许偏差
序号 项 目 允许偏差(mm)
1 两排钢筋间排距 ±20
2 受力钢筋间距 ±10
3 钢筋弯起点位置 ±5 二广高速公路怀集至三水段第13合同段 涵洞、通道工程施工方案
中铁五局集团第三工程有限公司公司 8 4 箍筋、横向筋间距 0，－20
5 预埋件中心位置 5
预埋件水平高差 ±3
6 保护层厚度 ±10
钢筋连接技术要求
焊接长度 双面焊 单面焊
5d 10d
接头形式 接头面积最大百分率(%)
受拉区 受压区
焊接接头 50 不限
接头形式
项 目 单位 帮条焊 搭接焊
焊缝厚度 mm 0.25+0.05d，0.25d 0.25+0.05d，0.25d
焊缝宽度 mm 0.7d+0.1d，0.7d 0.7d+0.1d，0.7d
4.4墙体模板制作与安装
模板采用酚醛胶木板，通过钢管及方木支撑加固。详见下页图。模板的加工与安装满足规范与验收标准要求，详见下两表：《模板、支架制作时的允许偏差》、《模板、支架安装的允许偏差》。
模板、支架制作时的允许偏差
项 目 允许偏差（mm）
制
作 木模板 模板的长度和宽度 ±5
相邻两板表面高低差 3
平板模板表面最大的局部不平 3
拼合板中模板间的缝隙宽度 2
模板、支架安装的允许偏差
项 目 允许偏差（mm）
模板标高 ±15
涵洞工程施工方案三篇.doc
涵洞工程施工方案三篇
第1条
涵洞工程施工计划涵洞工程施工计划本合同段有48个涵洞。
工程工程量大，遍布全线，对土方施工影响很大。精心、组织施工、合理安排施工顺序，路基土方施工应相互结合协调。
涵洞用水泥为大理水泥厂生产的“红塔”牌P.O32.5普通二氧化硅水泥，大理XX砂石厂生产的砂、块石，管道接头由大理管接头厂预制。
钢筋由XXXX钢铁有限公司制造。
所有材料和成品的质量要求应符合《公路桥涵施工技术规范、公路工程质量检验评定标准》的有关规定，并按要求进行抽样检验。
1 、圆管涵本合同段圆管涵采用800mm结构。
1、施工准备(1)圆管涵开工前，向监理工程师提交详细的工程施工组织设计和开工报告，经监理工程师批准后方可开工。
(2)根据图纸设计的平面位置和标高进行平面布置检查，施工平面布置根据现场实际情况进行检查。如有任何差异，应立即报告工程师，并根据工程师的指示进行处理。
(3)排水、的地方道路应修建临时排水设施和临时便道。
2、挖基础(1)圆管涵采用反向开槽施工。
(2)开挖前应将原地面整平压实，填至要求的标高。开挖时，基础轴线控制桩应伸出基坑外2m进行固定。
(3)基坑开挖至设计标高或监理工程师指定的标高。 必要时，最终开挖深度应根据贯入试验或土工试验数据确定。
(4)基坑开挖后应尽快铺设垫层，不得暴露太久。
3、圆管涵施工要求(1)基础圆管涵基础为碎石垫层。
(2)敷设管段的安装应从下游开始，并与底座紧密连接。敷设管段应按照正确的轴线和坡度敷设，以保持管道清洁和无污物。
铺设时，必须用吊具装卸，不允许用滚板或斜板卸管。
(3)接缝宽度不大于2cm，用排水沟表面麻絮填充接缝、外侧形成柔性封闭层，然后用两层15cm宽的饱和沥青油毡包裹住接缝，涵洞设置的沉降缝与地基全长范围内一致。
(4)施工时，先用干水泥砂浆将承插端凝固，然后将管接头套好后，将承插端的环形内塞填满砂浆，使接头部位紧密配合，内壁表面光滑。
涵洞工程施工方案、施工方法
涵洞工程施工方案、施工方法
一、概述
涵洞工程是指在河流、道路等地方设置的隧道式结构，用来引水、排水或通行。涵洞工程的施工方案及施工方法对工程质量和进度有着至关重要的影响。本文将从涵洞工程施工方案和施工方法两个方面进行阐述。
二、施工方案
1. 预备工作
在施工前，需要进行详细的勘察和设计工作，包括确定涵洞位置、尺寸、结构等参数，并制定详细的施工计划。
2. 施工组织
合理组织施工队伍，明确各个工种的职责和配合关系，确保施工过程中的协调和顺畅。
3. 设备准备
准备好各种施工设备，如挖掘机、运输设备、施工机具等，确保施工设备的正常运转。
4. 安全措施
制定详细的安全生产方案，明确施工现场的安全区域、安全通道等，保障施工人员的安全。
5. 质量控制
建立质量管理体系，加强对施工过程中各个环节的监督和检查，确保涵洞工程质量符合设计要求。
三、施工方法
1. 开挖工程
根据设计要求，采用开挖机械对涵洞进行开挖，注意控制开挖深度、坡度和平整度，确保开挖工程的顺利进行。 2. 结构施工
根据设计图纸进行涵洞结构施工，包括模板安装、混凝土浇筑、拱顶施工等，要保证结构施工质量和施工进度。
3. 合龙施工
涵洞各部分施工完成后进行合龙，及时进行拱顶拱脚合龙、支模合拢等工作，消除缝隙，确保结构的连续性和稳定性。
4. 防渗处理
对涵洞进行防渗处理，采用防水涂料、防渗板等材料，确保涵洞内部不受水浸波及。
5. 装修工程
进行涵洞的装修工程，包括内部照明、通风设备、排水系统等，提升涵洞的使用功能和舒适性。
四、总结
通过合理的施工方案和施工方法，可以提高涵洞工程的施工效率和质量，保障工程的顺利进行。在施工过程中，需要严格按照设计要求和规范执行，确保涵洞工程的安全、稳定和耐久性。
涵洞疏浚清淤施工方案(3篇)
第1篇
一、工程概况
1. 工程名称：某路段涵洞疏浚清淤工程
2. 工程地点：某路段涵洞
3. 工程规模：涵洞全长XX米，宽XX米，高XX米
4. 工程内容：涵洞疏浚清淤、涵洞检查、涵洞修复等
5. 工程工期：XX天
二、工程背景
随着交通运输量的不断增加，部分涵洞因长期淤积，导致涵洞泄洪能力下降，甚至出现堵塞现象，严重影响了道路通行安全。为保障涵洞的泄洪能力，确保道路通行安全，特制定本疏浚清淤施工方案。
三、施工目标
1. 清除涵洞内的淤泥、杂草、杂物等，恢复涵洞泄洪能力；
2. 检查涵洞结构，对损坏部位进行修复；
3. 确保施工过程中，不影响周边环境，保障施工安全。
四、施工准备
1. 组织施工队伍：成立涵洞疏浚清淤工程专项施工队伍，明确各岗位职责；
2. 施工材料：准备挖掘机、装载机、自卸车、水泵、潜水泵、潜水员、安全防护用品等；
3. 施工设备：检查设备性能，确保设备运行正常；
4. 施工场地：清理施工场地，确保施工安全；
5. 施工人员：对施工人员进行技术培训和安全教育。
五、施工工艺
1. 涵洞检查：首先对涵洞进行全面检查，了解涵洞结构、损坏部位、淤泥情况等； 2. 淤泥清除：采用挖掘机、装载机等设备，将涵洞内的淤泥、杂草、杂物等清理干净；
3. 泄水孔疏通：对涵洞泄水孔进行疏通，确保泄水畅通；
4. 涵洞修复：对涵洞损坏部位进行修复，如混凝土修补、钢筋焊接等；
5. 防腐处理：对涵洞进行防腐处理，延长使用寿命；
6. 清理施工现场：施工完成后，清理施工现场，确保环境整洁。
六、施工步骤
1. 施工准备：组织施工队伍，准备施工材料、设备等；
2. 涵洞检查：对涵洞进行全面检查，了解涵洞结构、损坏部位、淤泥情况等；
3. 淤泥清除：采用挖掘机、装载机等设备，将涵洞内的淤泥、杂草、杂物等清理干净；
4. 泄水孔疏通：对涵洞泄水孔进行疏通，确保泄水畅通；
5. 涵洞修复：对涵洞损坏部位进行修复，如混凝土修补、钢筋焊接等；
公路改扩建工程涵洞安全专项施工方案
公路改扩建工程涵洞安全专项施工方案
一、工程概述
公路改扩建工程涵洞安全专项施工方案主要针对现有公路改扩建工程中设计要求设置涵洞的情况，对于涵洞的施工过程中的安全问题进行了详细的研究和方案制定。涵洞的施工是公路改扩建工程中的重要环节，关系到施工期间和施工后的公路运行安全和经济效益。
二、项目背景
为了适应日益增长的交通量需求和提高公路的通行能力，我国在公路改扩建工程中广泛采用涵洞来解决山区或水域穿越问题。但是，涵洞的施工过程中存在着很多安全隐患，这对工程施工人员和周边居民的生命财产安全带来了很大威胁。因此，制定一套科学合理的涵洞安全专项施工方案，对于保障施工过程中的安全至关重要。
三、施工组织与管理
1.成立施工安全管理小组，明确成员职责和责任；
2.制定详细的施工安全管理制度和操作规程，明确施工过程中的安全标准和操作要求；
3.严格执行施工现场安全教育和培训制度，确保施工人员熟知施工安全规程和操作要求；
4.安排安全专职人员进行施工现场的安全检查和日常记录，如有发现安全隐患，立即采取措施解决。
四、施工前期准备 1.进行详细的现场勘察和测量，确保施工设计符合实际情况，并制定合理的施工方案；
2.安排专业施工人员进行涵洞施工前的技术交底，确保施工人员明确施工方法和要求；
3.聘请专业技术人员进行涵洞施工前的安全评估和风险分析，制定详细的施工安全措施计划；
4.确定施工过程中的紧急救援预案和应急处理措施，并确保施工人员熟知和掌握。
五、施工过程安全控制
1.严格执行涵洞施工的工艺流程和施工方法，确保施工过程合理可控；
2.严格执行从低到高，逐层开挖的原则，防止土层坍塌和斜坡滑坡等安全事故的发生；
3.设立防护栏杆和安全警示标识，确保涵洞施工现场的安全；
4.安排专人对施工现场进行巡视和监控，及时发现和处理安全隐患；
5.定期进行安全检查和隐患排查，及时整改安全隐患问题；
6.建立消防安全制度，做好消防应急准备，确保现场消防安全；
涵洞施工方案方案(3篇)
第1篇
一、工程概况
1.1 项目背景
涵洞作为一种重要的水利设施，广泛应用于道路、铁路、水利等工程中。其主要作用是排泄地面或地下水流，保证交通、水利工程的正常使用。本项目涵洞施工方案旨在为涵洞施工提供一套科学、合理、可行的施工指导。
1.2 工程简介
本项目涵洞位于某地区，全长100米，净宽4米，净高2.5米。涵洞结构为钢筋混凝土结构，采用预制装配式施工。涵洞横断面采用圆形，采用直径为4米的圆形涵管。涵洞进出口采用U型槽，进出口长度分别为10米。
二、施工组织与管理
2.1 施工组织机构
为保障涵洞施工的顺利进行，成立涵洞施工项目部，项目部下设以下部门：
（1）项目经理部：负责整个项目的全面管理，协调各部门之间的关系。
（2）工程技术部：负责施工图纸的审核、施工方案编制、技术交底等工作。
（3）质量安全部：负责施工现场的安全管理、质量监督等工作。
（4）材料设备部：负责施工材料的采购、供应、管理等工作。
（5）施工管理部：负责施工进度、成本、人力资源等管理工作。
2.2 施工管理制度
（1）施工项目管理制度：明确项目部各部门职责，确保施工过程中的协调、沟通。
（2）施工质量控制制度：建立健全质量管理体系，确保施工质量符合设计要求。
（3）施工安全管理制度：严格执行安全生产法规，加强施工现场安全管理。
（4）施工进度管理制度：制定施工进度计划，确保施工按期完成。
（5）施工成本管理制度：加强成本控制，降低施工成本。
三、施工方案 3.1 施工准备
（1）施工图纸会审：组织相关部门对施工图纸进行会审，确保施工图纸的准确性和可行性。
（2）施工材料准备：根据施工图纸和施工方案，采购所需材料，确保材料质量。
（3）施工机械设备准备：根据施工需求，配置施工机械设备，确保施工顺利进行。
（4）施工人员培训：对施工人员进行技术培训，提高施工人员的技能水平。
3.2 施工工艺
（1）基础处理：对涵洞基础进行平整、压实，确保基础稳定。

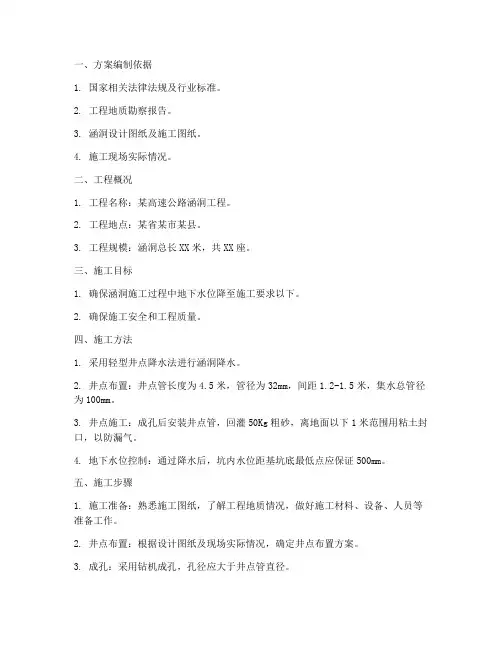

涵洞降水专项施工方案
