EJA变送器更换作业指导书
XXXX纸业集团股份有限公司
铜版纸工厂动力车间
名称 EJA变送器更换作业指导书
修订时间 2008－10－14 版本 01 编号 TBZDCS07 页数 1
适用范围 DCS\MCS\涂布自控专业
一.需用工具:
扳手 螺丝刀 钳子 绝缘胶带 防水胶带 扎带 HART
二.具体内容:
1 将变送器后盖打开，拆下信号线、接地线，并用胶带包好。
2 拧下螺丝，将旧的变送器拆下。
3 安装新的变送器，并拧紧螺丝（注意新旧型号的一致）。
4 接上信号线和接地线，注意正负极。
5 使用HART对新变送器的位号、单位、及量程进行调整。
6 检查无误后，拧上变送器后盖，并对其做好防水处理。
三、注意事项及相关案例：
铜版纸公司抄纸车间调成段一个液位变送器从DCS画面上出现S报
警，从程序中发现是断路信号，首先测量I/O柜中信号线端子电压正
常。到现场发现液位变送器没有显示。确认液位变送器损坏。按照本
作业指导书更换变送器。
四、补充修改内容：
修改内容 修改原因 修改人 确认人 时间
横河EJA变送器的零点调整及测量范围设置教程
横河EJA变送器的零点调整及测量范围设置教程一、零点调整1.准备工作首先，需要准备以下设备和工具：横河EJA变送器、压力源、电压表和电流表。
其中，压力源用于提供一个已知的稳定的压力信号，电压表和电流表用于测量变送器的输出信号。
2.连接变送器将压力源的输出口与变送器的进口连接，然后将变送器的出口连接至电压表或电流表，以便测量其输出信号。
3.开始调整首先，将压力源的压力调至合适的范围，然后将电压表或电流表选择至合适的量程，并将其连接至变送器的输出端。
4.调整零点在调整零点之前，需要先确认变送器的电源电压和工作温度是否正常。
然后，按照以下步骤进行零点调整：-将变送器的输出略高于0mA或低于4mA的信号（略偏离量程的最低点）视为初始零点。
-调整变送器的零点调整螺丝（通常位于变送器的侧面），使输出信号达到0mA或4mA。
-反复调整零点螺丝，直到输出信号稳定在0mA或4mA。
5.调整范围完成零点调整后，可以进行范围调整。
范围调整通常通过增加或减小进口压力来完成。
二、测量范围设置1.准备工作同样需要准备横河EJA变送器、压力源、电压表和电流表。
在测量范围设置中，压力源用于提供多个已知压力值，以便设置不同的测量范围。
2.连接变送器将压力源的输出口和变送器的进口连接，再将变送器的出口连接至电压表或电流表。
3.开始设置首先，将压力源的压力调至需要设置的测量范围的最低值，然后将电压表或电流表选择至合适的量程，并将其连接至变送器的输出端。
4.设置最低值调整变送器的量程调整螺丝（通常位于变送器的侧面），使输出信号达到对应的最低值（例如0.2mA或2mA）。
5.设置最高值接下来，将压力源的压力调至需要设置的测量范围的最高值，再次调整量程调整螺丝，使输出信号达到对应的最高值（例如 3.8mA或20mA）。
6.确认设置完成最低值和最高值的设置后，再次确认变送器的输出信号是否在所需的测量范围内。
同时，还可以通过与其他已校准的压力传感器进行对比，来验证测量范围的准确性。
差压变送器-EJA
3.差压变送器、电源、BT200手操器的连接，如下 图所示：
4 EJA差压变送器具有智能通讯功能，在投入使用前 ，需对仪表进行检查和零点、量程调整，按上图连接 好，接通电源，如能通讯，在HART375、BT200的在 线菜单中检查变送器的位号、单位、量程值、输出形 式、阻尼时间等参数的设置是否符合要求，如不符合 ，需进行组态修改，其组态比较灵活简便，可通过手 操器HART375、BT200对变送器所需参数进行设置。 例如:用BT200、HART375手操器进行仪表位号、单 位、量程、输出模式、阻尼时间、零点调整等设置。
第6项：安装方式 (DMS5A-22NC) 2 垂直配管连接，右边高压，上部安装过程接头 3 垂直配管连接，右边高压，下部安装过程接头 6 垂直配管连接，左边高压，上部安装过程接头 7 垂直配管连接，左边高压，下部安装过程接头 8 水平配管连接，右边高压 9 水平配管连接，左边高压
第7项：电气接口 (DMS5A-22NC) 0 G1/2内螺纹，一个电气接口 2 1/2NPT内螺纹，二个电气接口，无盲塞 3 Pg13.5内螺纹，二个电气接口，无盲塞 4 M20内螺纹，二个电气接口，无盲塞 5 G1/2内螺纹，二个电气接口，一个盲塞 7 1/2NPT内螺纹，二个电气接口，一个盲塞 8 Pg13.5内螺纹,二个电气接口，一个盲塞 9 M20内螺纹，二个电气接口，一个盲塞
1.当过程流体是气体时，垂直向上或垂直方向上方 45度内； 2.当过程流体是液体时，水平方向或水平方向下方 45度内； 3.当过程流体是蒸气时，水平方向或水平方向上方 45度内； 4.高、低压侧的导压管如有温差，管内液体的密度 也产生差值，给测量压力带来误差，因此配管时 应使两导压管并行以便不产生温差。只有严格按 安装施工规范进行，才能减小或避免积液的形成 ，保证测量的准确性。
用HART手操器进行EJA型智能变送器的整定
1、连接测试回路。
2、学习HART手操器的基本使用方法。
3、使用HART手操器进行EJA智能变送器的零点迁移和量程调整。
四、实训器材清单
序号
实训器材
型号
单位
数量
1
EJA智能变送器
EJA 510A/210A
台
1
2
HART手操器
HT388
台
1
3
综合校验仪
MDG-6043/6064
台
1
4
标准直流电阻器
显示变送器信息后，按【Enter】键进入【选择功能】菜单，按数字键【1】后，再按【Enter】键进入【测试】。【测试功能】菜单下移动光标，按【Enter】键可选择【变送器测试】或【回路测试】，其目的是验证变送器、接口和回路工作是否正常。按【退出】键可返回上一级菜单。
1）【变送器测试】
当变送器突然不能通信时，接口会提示通信中断。
（1）进行HART手操器组态设置，将显示单位设置为MPa。
（2）进行HART手操器组态设置，将零点改为0.2，量程上限改为0.7。
（3）使用压力校验台给变送器加压到0.2MPa，检测变送器输出电流是否为4mA，再加压到0.7MPa，检测变送器输出电流是否为20mA，以验证之前设置的零点和量程是否准确。
例2：EJA 210A型智能液位变送器的量程范围为0~37.29kPa，对应测量水位范围为0~3.805m。现该液位变送器用于一2.5m高的水箱水位测量，安装高度为0.5m，则变送器应调整量程为4.9~24.5kPa。
（1）进行HART手操器组态设置，将显示单位设置为kPa。
（2）进行HART手操器组态设置，将零点改为4.9，量程上限改为24.5。
EJA智能变送器课件
未来eja智能变送器将朝着更高精度、 更宽测量范围、更稳定可靠、更智能 化等方向发展，同时还将拓展在物联 网、云计算、大数据等领域的应用。
未来展望与机遇挑战
未来展望
随着工业4.0和智能制造的推进，eja智能变送器市场有望迎来更大的发展空间，未来市场需求将进一步扩大，产 品技术也将不断创新和升级。
随着工业自动化和智能化的发展 ，对eja智能变送器的需求不断增 长，特别是在石油、化工、电力 、制药等领域。
市场现状
目前eja智能变送器市场呈现出稳 步增长态势，产品技术不断升级 ，性能和稳定性得到提高，应用 范围也在不断扩大。
竞争格局与发展趋势
竞争格局
当前eja智能变送器市场竞争激烈，主 要品牌包括霍尼韦尔、西门子、艾默 生等，这些品牌在技术研发、产品质 量、售后服务等方面具有较强优势。
详细描述
eja智能变送器采用了先进的传感器技术和微处理器技 术，因此具有高精度和稳定性，能够满足各种复杂环 境下的测量需求。此外，由于其内部结构简单，易于 维护和更换部件，因此也降低了维护成本。然而，由 于其技术含量较高，对电源和环境条件的要求也较高 ，因此成本相对较高。此外，对于一些特殊的环境条 件和测量需求，eja智能变送器可能还需要进一步的改 进和完善。
完成安装后，进行测试和验证，确保变送 器正常工作并准确测量。
调试流程
初始化设置
根据产品手册，对eja智能变送 器进行初始化设置，包括配置
通讯协议、量程等参数。
校准与标定
按照厂家推荐的校准和标定方 法，对变送器进行校准和标定 ，以确保测量精度。
数据验证
通过对比实际测量数据与变送 器显示数据，验证调试效果。
工作原理
eja智能变送器采用压阻式传感器技术，通过测量压力对膜片的作用力来感知压 力变化，并将该力转换为电信号输出。

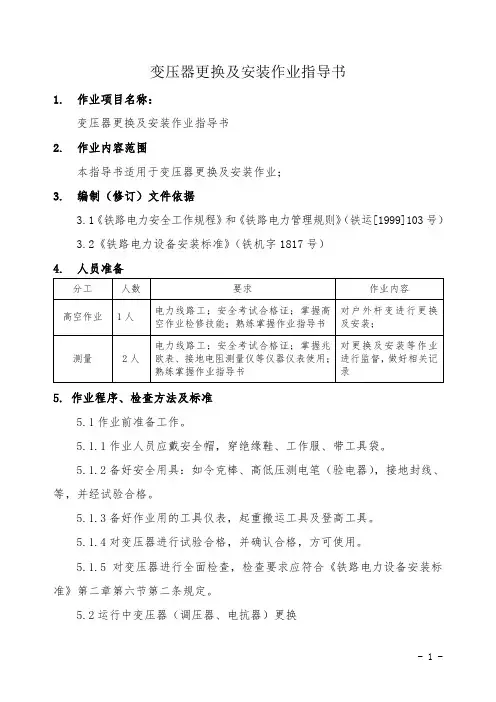

变压器更换及安装作业指导书
变压器更换及安装作业指导书1. 作业项目名称：变压器更换及安装作业指导书2. 作业内容范围本指导书适用于变压器更换及安装作业；3. 编制（修订）文件依据3.1《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）3.2《铁路电力设备安装标准》（铁机字1817号）4. 人员准备5. 作业程序、检查方法及标准5.1作业前准备工作。
5.1.1作业人员应戴安全帽，穿绝缘鞋、工作服、带工具袋。
5.1.2备好安全用具：如令克棒、高低压测电笔（验电器），接地封线、等，并经试验合格。
5.1.3备好作业用的工具仪表，起重搬运工具及登高工具。
5.1.4对变压器进行试验合格，并确认合格，方可使用。
5.1.5对变压器进行全面检查，检查要求应符合《铁路电力设备安装标准》第二章第六节第二条规定。
5.2运行中变压器（调压器、电抗器）更换5.2.1根据相关文件要求，对发生下列情况的变压器实行更换作业5.2.1.1变压器发生短路故障变压器烧毁或变压器发生故障现场吊心处理不了的变压器。
5.2.1.2超过大修期限，需要进行更换。
5.2.1.3工程增容和进行容量调整。
5.2.2更换前查勘5.2.2.1了解变压器（调压器、电抗器）的运行及技术资料。
5.2.2.2了解变压器（调压器、电抗器）的运行环境及运输路径，更换的难易程度。
5.2.2.3将以上了解变压器设备情况记录在检修设备查勘单上，根据检修设备查勘单列出更换工作量，安排更换人员。
5.3停送电作业5.3.1按照停电审批有关要求，对运行中变压器更换应有停电施工计划。
5.3.2倒闸作业人员根据“停电作业工作票”或“安全工作命令簿”上的要求填写倒闸作业操作票。
5.3.3对影响信号的停电，先通知所属信号工区进行配合，并到行车室办理停用该路信号的登记手续，取得值班员同意签认后，在行车空隙期间，并确认另一路信号电源正常使用，申请一分钟倒切电源。
5.3.4 先断开低压总开关，有开关箱的应加锁，挂上“有人工作，禁止合闸”警示牌；无开关箱的要取下熔断器的保险丝，并挂上“有人工作，禁止合闸”警示牌；后断开高压开关或令克。
温度变送器作业指导书
温度变送器作业指导书
一、目的：帮忙和指导班组有效处置温度变送器故障，对存在的危险进行分
析，并采取相应的安全办法进行规避，以确保作业安全和质量。
二、适用范围：各装置中的温度变送器。
三、工作原理：
温度变送器是与各类热电偶或热电阻配合用，将温度信号或直流毫伏信号转换成0～10mA，4～20mA，或1～5V统一的直流信号输出。
其原理框图如下：
四、作业步骤：
五、常见故障及处置方式：
六、利用工具和劳保要求：
利用的工具：个人工具、万用表、824校验仪、干净抹布或塑料薄膜；
劳保要求：工作服着装，戴好安全帽、护目眼睛和劳保手套（或防酸碱手套）、呼吸器；。
eja310a中文说明书
- 30～80℃( - 22～176 °F)[带 LCD表 头]
接液温度 - 40～120℃( - 40～248 °F) ( M和A膜 盒) - 40～120℃( - 40～212 °F) ( L膜 盒)
环境湿度 5～100%RH@40 ℃( 104°F)
最大过压 膜盒 L,M A
压力 500kPa{72Psia} 4.5MPa{645Psia}
安装方式 ※
- 2 ................................................... - 3 ................................................... - 6 ................................................... - 7 ................................................... - 8 ................................................... - 9 ...................................................
M
±[ 0.084%量 程+0.028%量程上 限]
A
±[ 0.080%量 程+0.008%量程上 限]
电源影响 ±0.005%/V( 21.6V~32V DC，350Ω)
功能规格
量程和范围
量程 范围
MPa
Psi(/D1) mbar(/D3) mmHg(/D4)
量程 0.67~10kPa 2.67~40inH2O L 范围 0~10kPa 0~40inH2O
47
EJA变送器调试及常见故障
（测试）
选中C键入F1显示C项菜单：
C10------TAG.NO.----------------工位号
C20------PRESS UNIT-----------测量范围单位
C21------LOW RANGE----------实际测量范围下限值
1、首先确认BT200正确连接，将ON/OFF键打开，BT200面板显示检测仪表的型号、位号、自珍断结果。
2、键入ENTER进入A：DISPLAY（测量数据显示）B：SENSOR
TYPE（传感器型号），选中A键入F1显示A项菜单：
A10------OUTPUT（%）---------输出Байду номын сангаас%）
A11------ENGR OUTPUT---------工作单位输出
K10------OUTPUT X%-------%输出测试
K60------SELF CHECK---------自珍信息
三、故障处理
BT200具有自珍断功能
教案题目：EJA变送器调试(BRAIN协议)及常见故障
讲课时间：04年9月15日
讲课人：周绪刚
教学方式：班组培训
教学目标：独立完成仪表调试及故障处理
目标评价：
讲课内容：
一、BT200的连接
变送器与BT200的连接，即可在变送器接线盒里用BT200挂钩连接，也可通过中继端子板传输线连接。
＋－
RcR
二、BT200的操作方法
A20------AMP TEMP---------------放大器温度
A30------STATIC PRESS-------静压
A40------INPUT-------------------工程单位输入
横河EJA变送器的零点调整及测量范围设置教程
横河EJA变送器的零点调整及测量范围设置教程横河EJA系列变送器是一种高精度、高可靠性的压力变送器，广泛应用于工业控制和过程测量领域。
在使用EJA变送器之前，需要对其进行零点调整和测量范围的设置。
本文将详细介绍横河EJA变送器的零点调整和测量范围设置的步骤。
一、零点调整1.准备工作：确保变送器已经安装在测量设备上，并且与系统连接正常。
检查变送器的电源和信号线路是否正常接通。
2.连接校正装置：将校正装置连接到变送器的HART通信接口上，并确保通信连接正常。
3.开始零点调整：根据校正装置的操作说明，使用校正装置对变送器进行零点调整。
通常的操作步骤为：打开校正装置，选择“零点调整”功能，输入变送器的型号和序列号，确认变送器的身份。
然后校正装置会自动进行零点调整。
校正装置会检测变送器的输出信号，并通过调整变送器的内部设定值，使输出信号恢复到零点。
完成零点调整后，校正装置会显示调整结果，并保存调整数据。
4.检验零点调整结果：关闭校正装置，将变送器重新连接到测量设备上，检查输出信号是否回到零点。
如果输出信号不为零，可以再次进行零点调整，直到输出信号稳定在零点位置。
二、测量范围设置1.准备工作：确保变送器的零点已经调整到正确位置，并且与系统连接正常。
检查变送器的电源和信号线路是否正常接通。
2.连接校正装置：将校正装置连接到变送器的HART通信接口上，并确保通信连接正常。
3.开始测量范围设置：根据校正装置的操作说明，选择“测量范围设置”功能，输入变送器的型号和序列号，确认变送器的身份。
然后校正装置会显示当前的测量范围设置值。
根据需要调整测量范围，可以选择手动输入范围值，或者通过校正装置的自动调整功能进行范围调整。
校正装置会检测变送器的输出信号，并通过调整变送器的内部设定值，使输出信号符合所设置的测量范围。
完成范围设置后，校正装置会显示调整结果，并保存调整数据。
4.检验测量范围设置结果：关闭校正装置，将变送器重新连接到测量设备上，进行实际的测量测试。
EJA系列差压变送器的使用及故障分析
EJA系列差压变送器是一种用于测量液体、气体或蒸汽的流量、液位、密度和压力的装置。
它通过检测两侧管道内的压力差，并将其转换为标准信号进行输出，适用于多种不同的工业应用领域，如化工、电力、石油、天然气等。
使用EJA系列差压变送器时需要注意以下几点。
首先，需要选择正确的型号和规格，以确保其适用于特定的应用场景。
其次，需要进行正确的安装和调试，在确保设备稳定可靠的同时满足测量需求。
最后，要定期进行维护和校准，以确保其持续稳定地运行。
那么造成eja差压变送器故障的原因是什么呢?今天就来具体介绍一下eja差压变送器故障原因及处理方法，希望可以帮助用户更好的应用产品。
1、线路故障当dcs显示数值不正常时，首先到现场要打开EJA110A差压变送器的接线盒，检查线路是否虚接、短接或者断接，可以通过测电源、量电阻、摇绝缘等方法，使用万用表检查智能EJA110差压变送器工作电源是否正常，同时测量智能EJA110差压变送器的输出电流值是否在4mA～20mA(如果为输出电压值，测量是否在0～5V)范围内，确认输出值是否正常。
如果无输出值，智能EJA110差压变送器损坏，需要更换EJA110差压变送器。
如果现场测量值换算与实际经验值相符，则现场仪表和测点无问题，模块损坏，需更换模块。
当现场测量值换算与计算机显示值相同，说明引压管或智能EJA110差压变送器有问题。
2、引压管故障引压管堵塞—在实际生产使用维护中，由于排放不及时或介质脏、碱粉末等原因，时间久了就会固化，引起引压管堵塞，使测量无法正常进行。
为保证变送器正常运行，要定期对引压管设法疏通。
另外,引压管漏气—由于智能EJA110差压变送器接点三阀组等附件比较多，导致泄漏点增多，维护工作量增大。
在施工配管时要合理做好引压管的防串气，避免引压管出现沙眼;接口处螺丝要上紧以防松动。
再次引压管安装符合安装要求。
3、周围电磁场干扰在现场安装布线过程中，各种信号线绑扎(尤其是动力电缆)在一起信号会受到干扰，在这种情况下，EJA110A差压变送器就会出现现场不通讯，甚至误指示等现象。
