对SAR雷达的成像欺骗干扰技术研究
现代电子战中雷达干扰技术研究
现代电子战中雷达干扰技术研究摘要：在雷达体制和信号处理等新技术不断改进的同时，干扰技术及干扰样式也要不断的推陈出新。
本文研究了现代电子战常用的雷达干扰技术，分析了压制干扰和欺骗干扰技术的应用，重点对新型组合式干扰――“灵巧噪声”干扰的进行了研究。
关键词：电子战；雷达干扰；欺骗干扰；灵巧噪声如今电子战在现代战争中发挥着越来越重大的作用。
电子战的斗争是矛与盾的关系。
这里干扰方是矛，是进攻方，而雷达方是盾，是防御方。
干扰方实施干扰的目的是为了削弱或破坏雷达设备性能的正常发挥，雷达方则需要采取扛干扰措施，尽量避免对方的干扰。
1 ECM常用的干扰方式根据干扰的来源，雷达干扰可分为有源干扰和无源干扰两大类。
有源干扰，也称积极干扰，是使用专门的发射设备（干扰机）发射或转发某种形式的电磁波而形成电子干扰。
无源干扰，也称消极干扰，是利用本身不发射电磁波的器材如箔条、角反射器、透镜反射器、假目标、气溶胶、烟幕、电磁波吸收材料和途料等，通过反射、散射、折射或吸收对敌方电子装备发射的电磁波而形成的电子干扰。
2 分布式消极干扰分布式消极干扰是一种在空间分布较广的无源干扰。
分布式消极干扰采用大面积投放形成干扰走廊，掩护机群。
这种干扰在雷达的显示器上形成很强的类似噪声的乱杂波干扰波形，因而可以掩护目标回波。
它要求散开时间短、留空时间长、散开性能好，以便更好地保护载体。
它主要包括以下几种干扰类型： 1）金属箔条； 2）涂敷金属发射物的介质条； 3）金属物的气悬体。
3 欺骗式干扰欺骗式干扰包括点式消极干扰、应答式假目标和应答式欺骗干扰等主要形式。
其中应答式欺骗干扰又分为角度欺骗、距离欺骗、速度欺骗等干扰形式。
近年来欺骗式干扰的发展很快，而且由于相控阵雷达大多需承担对目标进行跟踪的任务，因此欺骗式干扰的影响较大，也是目前雷达需重点对付的干扰形式。
3.1 点式消极干扰点式消极干扰是一种无源自卫式欺骗干扰。
当雷达或雷达制导导弹跟踪被保护的舰艇时，投放的干扰弹形成比舰艇回波大几倍的干扰云回波，诱惑雷达跟踪系统，使雷达或雷达制导导弹跟踪干扰云，从而使被保护的舰艇摆脱跟踪。
SAR欺骗干扰工程化设计研究

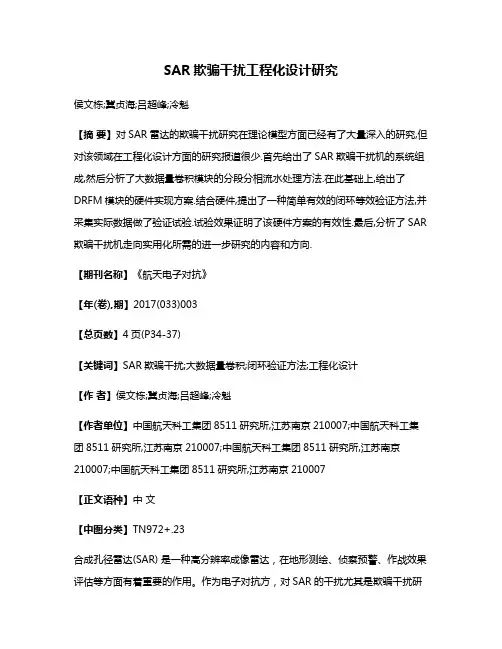

SAR欺骗干扰工程化设计研究侯文栋;冀贞海;吕超峰;冷魁【摘要】对SAR雷达的欺骗干扰研究在理论模型方面已经有了大量深入的研究,但对该领域在工程化设计方面的研究报道很少.首先给出了SAR欺骗干扰机的系统组成,然后分析了大数据量卷积模块的分段分相流水处理方法.在此基础上,给出了DRFM模块的硬件实现方案.结合硬件,提出了一种简单有效的闭环等效验证方法,并采集实际数据做了验证试验.试验效果证明了该硬件方案的有效性.最后,分析了SAR 欺骗干扰机走向实用化所需的进一步研究的内容和方向.【期刊名称】《航天电子对抗》【年(卷),期】2017(033)003【总页数】4页(P34-37)【关键词】SAR欺骗干扰;大数据量卷积;闭环验证方法;工程化设计【作者】侯文栋;冀贞海;吕超峰;冷魁【作者单位】中国航天科工集团8511研究所,江苏南京210007;中国航天科工集团8511研究所,江苏南京210007;中国航天科工集团8511研究所,江苏南京210007;中国航天科工集团8511研究所,江苏南京210007【正文语种】中文【中图分类】TN972+.23合成孔径雷达(SAR) 是一种高分辨率成像雷达，在地形测绘、侦察预警、作战效果评估等方面有着重要的作用。
作为电子对抗方，对SAR的干扰尤其是欺骗干扰研究有着迫切的需求和重要的现实意义。
SAR欺骗干扰研究在理论建模上已经得到了充分的研究，但在工程化设计方面研究得还不够深入。
笔者经过大量的工程化设计思考和探索，提出了一套SAR欺骗干扰的工程化设计方法，并采用数据采集器采集实际数据，利用RD成像算法验证了该方法的有效性。
为SAR欺骗干扰机的研制奠定了基础。
SAR成像欺骗干扰系统原理如图1所示。
首先，干扰机的接收天线接收到SAR雷达发射的直达波信号，经过微波系统的放大滤波后，在本振的作用下实现下变频，变到中频信号。
高速AD采样后经过数字储频模块完成对直达波信号的欺骗调制，再经过DA播放出去，经过微波上变频链路，输送给发射天线，返回给SAR雷达的接收系统，完成图像欺骗。
SAR欺骗干扰信号生成与实时性研究
ｐ ｉｃｐｅａ ｄ ｃ ａａｔ ｒ ｔ ｓ ｏ ｅ ｅｖ ａ ｒ ｉｌ ｎ ｈ ｒｃｅｉ ｉ ｆｄ ｃ ｉｅ ｊｍｍｉｇ ｔ ＡＲ． ｉ ｌｔ ｎ ｉ ｄ ｎ ｏ ｕ ａｉｎ ａ ｕ ｔｏ ｈ ｎ ｓｃ ｎ ｏ Ｓ Ｓｍｕａｉ ｓｍａ ｅａ ｄ ｃ ｍｐ ｔｔ ｍｏ ｎ ｆｔ ｅ ｏ ｏ
