浅谈雷达干扰与反干扰技术
浅谈雷达干扰与抗干扰技术
近年来，由于电子对抗技术的不断进步，干扰与抗干扰之间的斗争亦日趋激烈。面对日益复杂的电子干扰环境，雷达必须提高其抗干扰能力，才能在现代战争中生存，然后才能发挥其正常效能，为战局带来积极影响。
一、雷达干扰技术
1、对雷达实施干扰的目的和方法
雷达干扰的目的是使敌方雷达无法获得探测、跟踪、定位及识别目标的信息，或使有用的信息淹没在许多假目标中，以致无法提取真正的信息。
根据雷达工作原理，雷达是通过辐射电磁波在空间传播至目标，由目标散射回波被雷达接收实现探测目标。因此对雷达实施干扰可以从传播空间和目标这两处着手。具体来说就是辐射干扰信号，反射雷达信号，吸收雷达信号三个方面。
为了实现对雷达实现有效的干扰，一般需要满足下面几个条件。空间上，干扰方向必须对准雷达，使得雷达能够接收到干扰信号。频域上，干扰频率必须覆盖雷达工作频率或者和雷达工作频点相同。能量上，干扰的能量必须足够大，使得雷达接收机接收的能量大于其最小可接收功率（灵敏度）。极化方式上，干扰电磁波的极化方式应当和雷达接收天线的极化方式尽量接近，使得极化损失最小。信号形式上，干扰的信号形式应当能够对雷达接收机实施有效干扰，增加其信号处理的难度。
2、雷达干扰分类
雷达面临的复杂电子干扰可分为有意干扰和无意干扰两大类，这两者又分别包括有源和无源干扰，具体如下图所示。
有意干扰无意干扰有源干扰无源干扰有源干扰无源干扰遮盖性干扰欺骗性干扰自然界的人为的欺骗性干扰遮盖性干扰自然界的人为的噪声调频干扰复合调频干扰噪声调相干扰随机脉冲干扰距离欺骗干扰角度欺骗干扰速度欺骗干扰等箔条走廊干扰箔条区域干扰反雷达伪装雷达诱饵宇宙干扰雷电干扰等工业干扰友邻干扰等鸟群干扰等人工建筑干扰地物、气象干扰友邻物体干扰雷达干扰
二、雷达抗干扰技术
雷达抗干扰的主要目标是在与敌方电子干扰对抗中保证己方雷达任务的顺利完成。雷达抗干扰措施可分为两大类：（1）技术抗干扰措施；（2）战术抗干扰措施。技术抗干扰措施又可分为两类：一类是使干扰不进入或少进入雷达接收机中；另一类是当干扰进入接收机后，利用目标回波和干扰的各自特性，从干扰背景中提取目标信息。这些技术措施都用于雷达的主要分系统如天线、发射机、接收机、信号处理机中。
1、与天线有关的抗干扰技术
雷达通过天线发射和接收目标信号，但同时可能接收到干扰信号，可以通过在天线上采取某些措施尽量减少干扰信号进入接收机。如提高天线增益，可提高雷达接收信号的信干比；控制天线波束的覆盖与扫描区域可以减少雷达照射干扰机；采用窄波束天线不仅可以获得高的天线增益，还能增大雷达的自卫距离、提高能量密度，还可以减少地面反射的影响，减小多径的误差，提高跟踪精度；采用低旁瓣天线可以将干扰限制在主瓣区间，还可以测定干扰机的角度信息，并能利用多站交叉定位技术，测得干扰机的距离信息；为了消除从旁瓣进入的干扰，还可以采取旁瓣消隐和旁瓣对消技术；当采用阵列接收天线时，可通过调整各个阵列单元信号的幅度与相位，在多个干扰方向上构成天线波瓣的零点，从而减少接收干扰信号的强度。
从电波与天线理论可知：接收天线能很好地接收与其极化方式相同的电磁能量，若极化方式不同，则会引起很大衰减。因此在设计天线时，采用变极化技术，使极化形式和目标信号匹配而与干扰信号失配，就能减少对干扰信号的接收。另外还可采用旋转极化对消、视频极化对消技术等。
2、与发射机有关的抗干扰技术
对付噪声干扰的最直接办法是增大雷达发射机功率，结合高增益天线可以使雷达获得更大的探测距离，但该方法对箔条、诱饵、转发器和欺骗式应答干扰等无效。对此，更有效的方法是使用复杂的、变化的、不同的发射信号。根据方法的不同可分为跳频法、频率分集或宽瞬时带宽信号。
如果频率能在较宽的范围内随机跳变，使雷达不断跳到不受干扰的频率上工作，它的抗干扰能力就能得到增强。常用的方法有固定跳频和频率捷变，由于频率捷变信号的跳频速度很快（可达微秒数量级），因此它能使瞄准式杂波干扰机很难截获或跟踪雷达。对于阻塞式干扰机，由于很难以足够的功率覆盖整个雷达的跳频带宽，干扰效果有限。在雷达发射机平均功率相同的条件下，宽带频率捷变雷达是目前抗杂波干扰的较好体制。另外，开辟新频段，让雷达工作于更低或更高的频段上，散布范围尽量大；还可以使雷达突然在敌干扰频段的空隙中工作，使敌方不易干扰。
3、与接收机有关的抗干扰技术
当雷达遭遇强大干扰时，强干扰信号与目标回波信号一同进入雷达接收机，使其超出正常的动态范围，工作状态进入饱和状态，这称为过载现象。一旦接收机出现过载，雷达就处于盲视状态，失去监视目标的作用，所有的反干扰措施也都失去意义。因此，抗饱和过载是雷达抗干扰的一条重要措施。雷达常采用的抗饱和过载技术有宽动态范围接收机（如对数接收机、线性-对数接收机）、瞬时自动增益控制电路、“宽-限-窄”电路、检波延迟控制电路、快速时间常数电路、近程增益控制电路、微波抗饱和电路等。
4、与信号处理有关的抗干扰技术
4.1 信号选择法
信号选择法，是基于信号的已知参数（脉冲宽度、脉冲重复频率、幅度、频率、相位等）区分干扰信号，可分为幅度选择、时间选择、频率选择等。
幅度选择：根据雷达接收机输入端有用信号和干扰信号强度的不同，从干扰背景中分离出有用信号。当有用信号幅度大大超过干扰幅度时，可采用下限幅器，其输出仅在输入电压超过限幅电平时才出现。
时间选择：在干扰背景下，脉冲信号的时间选择是以待选脉冲与干扰脉冲之间的时间位置（相位）、脉冲重复频率或脉冲宽度不同为基础的。在自动距离跟踪系统中，距离门选通电路就是根据脉冲位置的时间选择，它只允许预测距离门附近的信号通过，这不仅减小了信号处理量，而且消除了其他位置的噪声、干扰信号。
多普勒滤波器组是覆盖预期的目标多普勒频移范围的一组邻接的窄带滤波器。当目标相对于雷达的径向速度不同，即多普勒频移不同时，它将落入不同的窄带滤波器。因此，窄带多普勒滤波器组起到了实现速度分辨和精确测量的作用。
4.2 常见信号处理方法在抗干扰方面的作用
积累：用积累技术抗噪声干扰的原理，是充分利用信号和噪声之间在时间特性和相位特性上的区别，来完成在噪声背景中对信号的检测。相参积累同时利用了信号的幅度和相位信息，信噪比提高较多。理想的相参积累，信噪比可以提高N倍（N为积累的脉冲数），但技术上实现比较困难。非相参积累只利用了信号的幅度信息，而完全损失了相位信息，因此效果比相参积累差些。
相关：相关是搜索、跟踪、制导或引信系统处在恶劣工作环境时采用的一种检测处理技术。它的依据是：收到的数据和它经过一定延迟以后的数据之间的联系或相关性（自相关），收到的数据与本机参考数据之间的联系或相关性（互相关），以及信号的其他任意组合之间的联系或相关性。其目的在于改善受干扰的雷达系统正常工作的能力，或开发利用自然干扰和敌方辐射信号的资源。
恒虚警处理（CFAR）：现代雷达广泛采用恒虚警处理，其主要功能就是对云雨、气象杂波、地（海）杂波进行归一化处理，以提高雷达在各种干扰情况下的检测能力。雷达采用恒虚警处理，具有抗强噪声干扰、改善雷达显示背景和提高雷达信号处理的能力。
动目标显示（MTI）：MTI 是多普勒处理的一种类型，它可以在固定杂波中检测出动目标，其基本原理是利用目标和杂波的相对径向移动而产生的不同多普勒频率来滤除杂波。
当前，电子技术的发展促使雷达干扰与抗干扰之间的对抗更加激烈。雷达的抗干扰需要对雷达各分系统采取合适的抗干扰措施才能提高雷达的整体抗干扰能力。同时，抗干扰技术需要与适当的战术相结合才能发挥更佳的效能。
雷达反侦察抗干扰技术现状与发展趋势
第ｌ期 ２００６年３月 电 光 系 统 Ｅｌｅｃｔｒｏｎｉｃ ａｎｄ Ｅｌｅｃｔｒｏ－ｏｐｔｉｃａｌ Ｓｙｓｔｅｍｓ Ｎｏ．１ Ｍａｒｃｈ．２００５

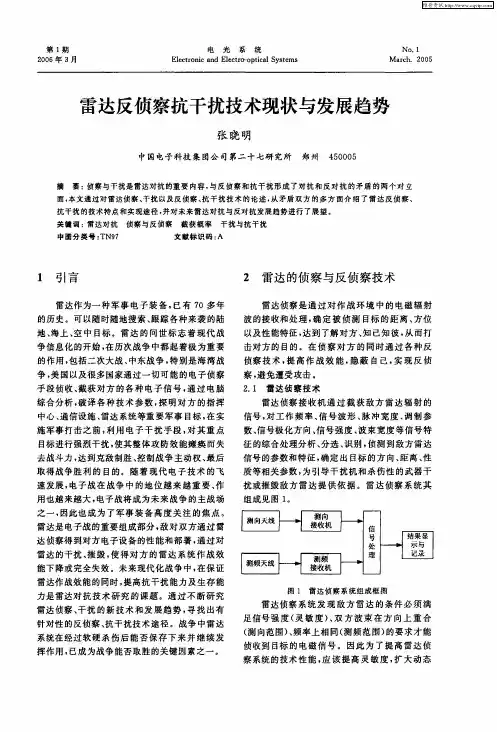

雷达反侦察抗干扰技术现状与发展趋势
张晓明 中国电子科技集团公司第二十七研究所 郑州４５０００５
摘要：侦察与干扰是雷达对抗的重要内容，与反侦察和抗干扰形成了对抗和反对抗的矛盾的两个对立 面，本文通过对雷达侦察、干扰以及反侦察、抗干扰技术的论述，从矛盾双方的多方面介绍了雷达反侦察、 抗干扰的技术特点和实现途径，并对未来雷达对抗与反对抗发展趋势进行了展望。 关键词：雷达对抗侦察与反侦察截获概率 干扰与抗干扰 中圈分类号：ＴＮ９７ 文献标识码：Ａ
１ 引言
雷达作为一种军事电子装备，已有７Ｏ多年 的历史。可以随时随地搜索、跟踪各种来袭的陆 地、海上、空中目标。雷达的问世标志着现代战 争信息化的开始，在历次战争中都起着极为重要 的作用，包括二次大战、中东战争，特别是海湾战 争，美国以及很多国家通过一切可能的电子侦察 手段侦收、截获对方的各种电子信号，通过电脑 综合分析，破译各种技术参数，探明对方的指挥 中心、通信设施、雷达系统等重要军事目标，在实 施军事打击之前。利用电子干扰手段，对其重点 目标进行强烈干扰，使其整体攻防效能瘫痪而失 去战斗力，达到克敌制胜、控制战争主动权、最后 取得战争胜利的目的。随着现代电子技术的飞 速发展，电子战在战争中的地位越来越重要、作 用也越来越大，电子战将成为未来战争的主战场 之一，因此也成为了军事装备高度关注的焦点。 雷达是电子战的重要组成部分，敌对双方通过雷 达侦察得到对方电子设备的性能和部署，通过对 雷达的干扰、摧毁，使得对方的雷达系统作战效 能下降或完全失效。未来现代化战争中，在保证 雷达作战效能的同时，提高抗干扰能力及生存能 力是雷达对抗技术研究的课题。通过不断研究 雷达侦察、干扰的新技术和发展趋势，寻找出有 针对性的反侦察、抗干扰技术途径。战争中雷达 系统在经过软硬杀伤后能否保存下来并继续发 挥作用，已成为战争能否取胜的关键因素之一。 ２雷达的侦察与反侦察技术
雷达抗干扰技术研究
雷达抗干扰技术研究
本文基于雷达抗干扰技术的研究现状，阐述了雷达抗干扰技术的分类、抗干扰算法、抗干扰技术在雷达中的应用等方面的内容。
从不同的角度，对雷达抗干扰技术进行分类，可以分为以下几种：
1.基于硬件的抗干扰技术：包括天线设计、滤波器设计、前置放大器设计、信道选择和调制方式设计等。
2.基于信号处理算法的抗干扰技术：主要包括自适应滤波、多普勒抑制、时域滤波、频域滤波、匹配滤波、脉冲压缩等。
3.基于机器学习的抗干扰技术：主要用于实现自适应雷达的设计，采集雷达数据，并通过训练分类器，对检测结果进行优化。
二、抗干扰算法
1.自适应滤波算法：自适应滤波算法利用信号处理的方式对输入信号进行滤波处理，提高雷达抗干扰的能力，将较差的信号转换成更好的信号。自适应滤波算法中最常见的为LMS（Least Mean Square）算法，它的核心是调整滤波器的参数以实现最小均方误差的目标，并且可以根据实际情况进行在线调试。
2.多普勒抑制算法：多普勒抑制算法是指在雷达探测目标时，将目标信号和杂波信号进行分离。其中，多普勒滤波器的作用是对接收信号进行时域滤波，实现杂波抑制；旁瓣抑制器的作用是对接收信号进行频域滤波，实现目标信号的提取，并且可以通过调整参数实现不同范围内的目标检测。
3.脉冲压缩算法：脉冲压缩算法是在短脉冲雷达的工作中较为常用的一种抗干扰算法，通过设计特定的滤波器来实现雷达信号的压缩。脉冲压缩技术常常用于目标的探测识别和跟踪等方面。脉冲压缩之后，不但可以提高雷达的抗干扰能力，而且还能够提高雷达的分辨率。
1.天线设计：通过优化天线的设计，可以减少雷达接收到杂波的能力，从而提高雷达的目标探测能力。
2.滤波器设计：有效地降低了杂波信号的折射和反射，提高雷达探测距离。
3.自适应滤波：利用信号处理技术对雷达接收到的数据进行滤波，从而优化雷达的抗干扰能力。
雷达对随机极化干扰的反干扰方法
第３０卷第１期 计算机仿真 ２０１３年１月
文章编号：１００６—９３４８（２０１３）０１—００６６—０４

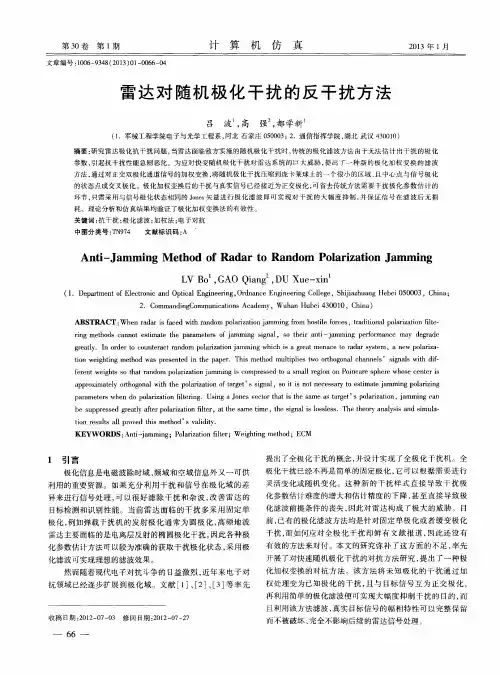

雷达对随机极化干扰的反干扰方法
吕 波 ，高 强 ，都学新
（１．军械工程学院电子与光学工程系，河北石家庄０５０００３；２．通信指挥学院，湖北武汉４３００１０）
摘要：研究雷达极化抗干扰问题，当雷达面临敌方实施的随机极化干扰时，传统的极化滤波方法由于无法估计Ｈ｛干扰的极化 参数，引起抗干扰性能急剧恶化。为应对快变随机极化干扰对雷达系统的巨大威胁，提出了一种新的极化加权变换的滤波 方法，通过对正交双极化通道信号的加权变换，将随机极化干扰压缩到庞卡莱球上的一个很小的区域，且中心点与信号极化 的状态点成交叉极化。极化加权变换后的干扰与真实信号已经接近为正交极化，可省去传统方法需要干扰极化参数估计的 环节，只需采用与信号极化状态相同的Ｊｏｎｅｓ矢量进行极化滤波即可实现对干扰的大幅度抑制，并保证信号在滤波后无损 耗。理论分析和仿真结果均验证了极化加权变换法的有效性。
关键词：抗干扰；极化滤波；加权法；电子对抗 中图分类号：ＴＮ９７４ 文献标识码：Ａ
Ａｎｔｉ－Ｊａｍｍｉｎｇ Ｍｅｔｈｏｄ ｏｆ Ｒａｄａｒ ｔｏ Ｒａｎｄｏｍ Ｐｏｌａｒｉｚａｔｉｏｎ Ｊａｍｍｉｎｇ
ｌＬＶ Ｂｏ ，ＧＡＯ Ｑｉａｎｇ２，ＤＵ Ｘｕｅ—ｘｉｎ
（１．Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｅｌｅｃｔｒｏｎｉｃ ａｎｄ Ｏｐｔｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｏｒｄｎａｎｃｅ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏｌｌｅｇｅ，Ｓｈｉｊｉａｚｈｕａｎｇ Ｈｅｂｅｉ ０５０００３，Ｃｈｉｎａ；
２．ＣｏｍｍａｎｄｉｎｇＣｏｍｍｕｎｉｃａｔｉ０ｎｓ Ａｃａｄｅｍｙ，Ｗｕｈａｎ Ｈｕｂｅｉ ４３００１０，Ｃｈｉｎａ）
ＡＢＳＴＲＡＣＴ：Ｗｈｅｎ ｒａｄａｒ ｉｓ ｆａｃｅｄ ｗｉｔｈ ｒａｎｄｏｍ ｐｏｌａｒｉｚａｔｉｏｎ ｊａｍｍｉｎｇ ｆｒｏｍ ｈｏｓｔｉｌｅ ｆｏｒｃｅｓ，ｔｒａｄｉｔｉｏｎａｌ ｐｏｌａｒｉｚａｔｉｏｎ ｆｉｌｔｅ—
雷达对抗原理

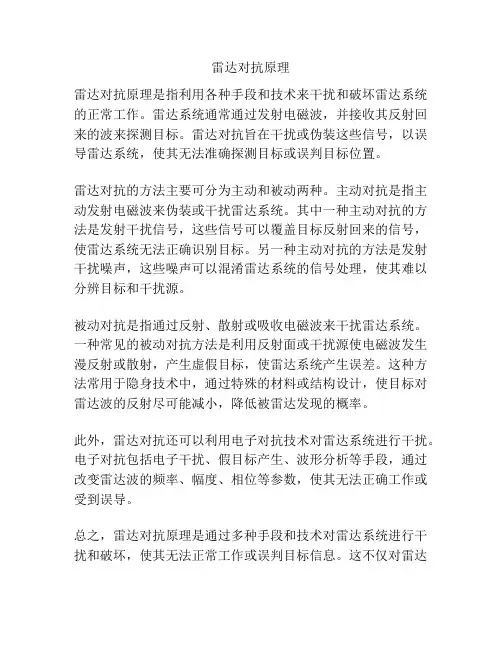

雷达对抗原理
雷达对抗原理是指利用各种手段和技术来干扰和破坏雷达系统的正常工作。雷达系统通常通过发射电磁波，并接收其反射回来的波来探测目标。雷达对抗旨在干扰或伪装这些信号，以误导雷达系统，使其无法准确探测目标或误判目标位置。
雷达对抗的方法主要可分为主动和被动两种。主动对抗是指主动发射电磁波来伪装或干扰雷达系统。其中一种主动对抗的方法是发射干扰信号，这些信号可以覆盖目标反射回来的信号，使雷达系统无法正确识别目标。另一种主动对抗的方法是发射干扰噪声，这些噪声可以混淆雷达系统的信号处理，使其难以分辨目标和干扰源。
被动对抗是指通过反射、散射或吸收电磁波来干扰雷达系统。一种常见的被动对抗方法是利用反射面或干扰源使电磁波发生漫反射或散射，产生虚假目标，使雷达系统产生误差。这种方法常用于隐身技术中，通过特殊的材料或结构设计，使目标对雷达波的反射尽可能减小，降低被雷达发现的概率。
此外，雷达对抗还可以利用电子对抗技术对雷达系统进行干扰。电子对抗包括电子干扰、假目标产生、波形分析等手段，通过改变雷达波的频率、幅度、相位等参数，使其无法正确工作或受到误导。
总之，雷达对抗原理是通过多种手段和技术对雷达系统进行干扰和破坏，使其无法正常工作或误判目标信息。这不仅对雷达系统的使用者造成困扰，也对雷达系统的发展和应用提出了新的挑战。
反雷达原理

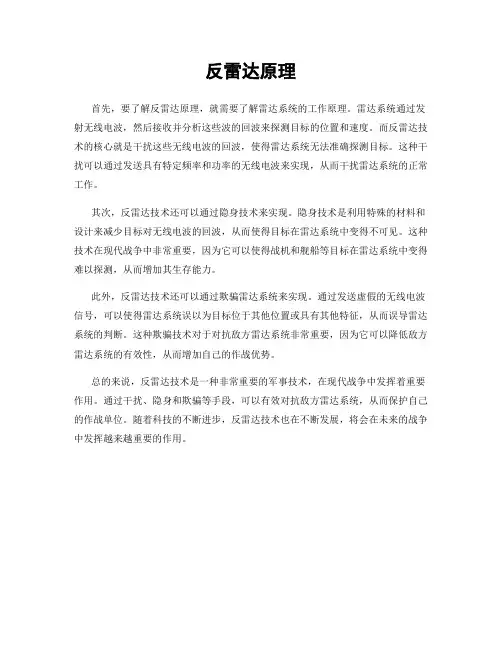

反雷达原理
