粘土心墙土施工方案
1 第11章 堆石坝填筑工程
11.1 施工概述
砾质土心墙堆石坝坝顶高程1414.80m，坝顶长576.68m，最大坝高139.80m，坝顶宽12m，大坝上、下游坝坡均为1:2，下游坝坡“之”字形上坝公路宽10m。结合工程弃渣，在坝体的上、下游各设一弃渣场，上游侧弃渣平台高程为1355.00m，下游侧为1365.00m，同时为提高大坝上游右岸岸坡的稳定安全度，设弃渣压坡，弃渣压坡平台高程为1385.00m。
大坝心墙顶高程为1412.80m，心墙底高程1276.5m，心墙最大高度136.30m。心墙顶宽4.0m，上、下游坡比1:0.25，心墙与混凝土垫层接触部位采用厚度2.0m的接触粘土过渡。心墙上游设两层反滤层，水平宽度均为3m；下游设两层反滤层，水平宽度均为4m，上、下游反滤层坡比1:0.25，过渡层顶部水平宽度为6m，上、下游坡比1:0.3。过渡料层以外为堆石体坝壳，其中上游堆石体坝壳以1395.00m高程为界，以上为堆石料Ⅱ区，以下为堆石料Ⅰ区；下游堆石体坝壳1319.50m高程以下为堆石料Ⅱ区，1319.50m~1380.00m高程为堆石料Ⅰ区，1380.00m高程以上为堆石料Ⅱ（1）区。上游坝坡1355.00m以上和下游坝坡1365.00m以上坝面设80cm厚块石护坡。
坝体填筑总量为1127.57万m3，施工主要工程量见表11.1-2
表11.1-2 坝体填筑工程量
序号 项目 单位 工程量 备注
1 砾质土心墙料 m3 1764312
2 接触粘土 m3 66295
3 堆石料 m3 7192650
4 反滤料 m3 850586
5 过渡料 m3 1294327
6 干砌块石护坡 m3 55004
7 浆砌块石护坡 m3 52493
2 合计 m3 11275667
11.2施工总程序安排
11.2.1 施工总程序安排说明
1、施工进场后抓紧修筑施工道路；
2、截流后抓紧开挖河床部位坝基。坝轴线上游80.0m范围及下游坝基开挖尽快结束，率先填筑上游Ⅰ区堆石料、下游Ⅱ区堆石料，心墙区域的垫层混凝土、防渗帷幕继续施工；
3、料场开采道路形成后即开始进行料场开采，并进行坝料碾压的现场生产性试验。
4、大坝填筑与导流度汛、溢洪道开挖综合考虑，使填筑施工连续进行，坝体分期施工，共分五期填筑。
5、坝前和坝后弃渣与坝体填筑保持平起上升。
11.2.2 施工总程序框图
1、砾质土心墙堆石坝施工程序框图
3 砾质土心墙堆石坝整体施工程序框图
两岸坝坡开挖 石料场剥离开采 施工准备
施工道路
截流
坝基河床部位开挖
坝基基础处理 现场生产性试验
Ⅰ、Ⅱ、Ⅲ期坝体填筑 垫层混凝土施工
坝体填筑至EL1412.80m
防浪墙混凝土施工
坝顶过渡料填筑至EL.1414.28m
坝顶及路面结构施工
完工 灌浆施工 溢洪道有用料开挖
4 2、大坝填筑程序框图
坝体填筑施工程序框图
施工准备
坝肩边坡及河床坝基开挖结束
坝体Ⅰ期填筑EL.1343m（1340）以下
坝体Ⅱ期填筑坝体上下游侧EL.1343.0m（1340.0m）～EL.1351.0
坝体Ⅲ期填筑EL.1343.0m（1351.0m）～EL.1360.0
坝体Ⅳ期填筑（EL.1360.0m~EL.1386.0m）
坝体Ⅴ期填筑（EL.1386.0m~EL.1412.8m）
防浪墙混凝土施工
坝顶及后坝坡路面工程施工
坝体工程结束
坝顶过渡料填筑至EL.1414.28m
5 11.3 坝体填筑石料技术要求
根据招标文件，各分区填筑料源见表11.3-1：
表11.3-1 各分区填筑料料源
料物名称 料 源
砾质土心墙料 坝址左岸土料场、苗尾寨土料场和丹梯村土料场开采料（备用料源）
接触粘土料 丹梯村土料场开采料
Ⅰ区堆石料 工程开挖有用料（主要为溢洪道开挖料）
Ⅱ区堆石料 窝戛沟石料场和丹坞堑石料场开采料
过渡料 导流隧洞及引水隧洞洞挖有用料和丹坞堑石料场开采料
反滤料Ⅰ 丹坞堑石料场开采加工料
反滤料Ⅱ 丹坞堑石料场开采加工料
11.3.1 砾质土心墙料的技术要求
粒径大于5mm的颗粒含量不宜超过50%，最大粒径不大于150mm或铺层厚度的2/3，0.075mm以下的颗粒含量不应小于15%，且<0.005mm的颗粒含量不宜小于8%。填筑过程中应避免砾石集中架空现象
11.3.2 接触粘土料的技术要求。
最大粒径不大于20mm，小于0.075mm的颗粒含量应大于70%，小于0.005mm的含量应大于25%
11.3.3 反滤料Ⅰ的技术要求
级配连续，最大粒径20mm，D60特征粒径0.75mm~3.5mm，D15特征粒径0.15mm~0.7mm，小于0.1mm的含量不超过5%。
11.3.4 反滤料Ⅱ的技术要求
级配连续，最大粒径80mm，D60特征粒径26mm~48mm，D15特征粒径4.6mm~10.2mm，小于2mm的含量不超过10%。
11.3.5 过渡料
级配连续，最大粒径300mm，小于5mm的含量不超过20%，小于0.075mm的含量不超过5%。
6 11.3.6 Ⅰ区堆石料的技术要求
级配连续，最大粒径800mm，小于5mm的含量不超过20%，小于0.075mm的含量不超过5%，利用本工程溢洪道开挖可用料
11.3.7 Ⅱ区堆石料的技术要求
级配连续，最大粒径800mm，小于5mm的含量不超过15%，小于0.075mm的含量不超过5%。
11.3.8 护坡块石的技术要求
最小粒径400mm，平均粒径不小于600mm。
11.4 施工重点、难点及施工方法
11.4.1 施工重点、难点及对策
本工程砾质土心墙堆石坝坝体较高、填筑工程量大、施工强度高、施工时间长。因此，合理进行溢洪道开挖，确保有用石方调配上坝和合理进行料场的开采规划措施，确保坝料连续、高强度上坝填筑，是按期完成大坝填筑施工的关键。
基于本工程施工特点，施工时须统筹考虑、妥善安排，精心组织好“路、料、机”各环节，使各工序施工顺利进行。
砾质土心墙堆石坝具有就地取材，施工场面大，可采用大型土石方施工机械设备，施工强度高；各施工工序可独立进行，互相干扰少，砾质土心墙受雨季施工影响比较大。
11.4.2 施工方案
坝体填筑分期施工，,以满足施工导流要求及总工期要求，确保施工期安全度汛，兼顾施工道路布置及施工强度均衡、坝体填筑上升速度对沉陷稳定影响，能组织机械化流水施工为原则划分，由于坝体高，填筑量大，施工时间长，坝体填筑分为五个阶段。
存渣场和石料场采用3.8m3、3.0m3、1.9m3、1.6m3液压反铲装车，土料场开采采用3.0m3、1.6m3液压反铲挖装车，反滤料在反滤料加工系统用3.0m3装载机装车，20t～32t自卸汽车运输。
坝体填筑从大坝上游Ⅰ区堆石料和下游Ⅱ区堆石料开始铺料，铺料方向平行于坝轴线，接触粘土料、反滤料Ⅰ、反滤料Ⅱ采用后退法卸料，反滤料Ⅰ和反滤料Ⅱ采用1.0m3的反铲铺料。过渡料、心墙粘土料、Ⅰ区堆石料、Ⅱ区堆石料采用进占法填筑，自卸汽车卸料后，采用推土机摊料平整。接触粘土料采用12t轮式装载机碾压；砾质土心墙料
7 采用21t凸块振动碾进退错距法碾压，过渡料、反滤料、堆石料采用20t自行式振动平碾错距法顺坝轴线方向进行碾压。
11.5 砾质土心墙堆石坝碾压试验大纲
11.5.1 现场碾压试验目的
（1）通过利用在窝戛沟石料场二期采区石方开挖时进行微差挤压爆破试验，选择适当的爆破器材、最优的爆破参数和符合施工图纸规定的堆石级配，达到指导爆破设计与施工；
（2）核实坝体填筑设计压实标准—孔隙率、干密度是否能达到以及沉降量大小，以满足设计要求的最大干容重，最小空隙率及渗透系数等。
（3）检验所选用的碾压机械的适应性和性能的可靠性；
（4）研究达到设计要求填筑标准的压实方法，通过实验和比较确定经济合理的施工压实参数，包括坝体不同（接触粘土料、心墙粘土料、反滤料Ⅰ、反滤料Ⅱ、过渡料、Ⅰ区堆石料、Ⅱ区堆石料）区域压实厚度、铺料方式、平料方式、加水量、碾压遍数、碾压速度等。
（5）研究和完善填筑施工工艺和措施；
（6）制定填筑施工实施细则；
（7）研究坝料压实质量控制措施及质量检测的有效方法。
做碾压试验时，要按照《工程测量规范》（GB50026-2007）、《碾压式土石坝施工规范》（DL/T5129-2001）、《水电水利工程土工试验规程》（DL/T5355-2006）等规程规范进行。通过试验，得出最佳组合结果，作为坝体正式填筑施工的依据，也是作为质量控制的有力手段之一。施工时严格按照试验数据进行施工，不随意更改。
11.5.2 试验前准备
根据试验要求作好试验场地规划，坝料碾压试验宜在坝体外的场地进行，严禁在坝轴线上游坝体中进行研究碾压试验，每一试验单元面积不小于6m×10m，并经平整碾压经监理工程师验收合格后进行，建好供水水池，准备好碾压机具等工作，才进行碾压实验。
11.5.3 试验程序
（1）接触粘土料区实验
8 （2）砾质土心墙料区实验
（3）反滤料Ⅰ区实验
（4）反滤料Ⅱ区实验
（5）过渡料区实验
（6）Ⅰ区堆石料区实验
（7）Ⅱ区堆石料区实验
11.5.4 碾压实验仪器设备
（1）500kg台秤一台
（2）烘箱一个
（3）环刀及钢圈（全套）
（4）天平一架
（5）水表2支
（6）圆孔筛一套
（7）塑料布（宽3m）100m，及其它常用工具。
（8）核子密度仪
11.5.5 碾压实验挖装、碾压和运输机械设备
（1）碾压设备
① 碾压设备选择
根据本工程大坝填筑要求及以往施工经验，填筑碾压试验选用设备如下：
a、砾质土心墙料碾压选用YZK20A凸块振动碾碾压。
b、堆石料、过渡料、反滤料碾压选用YZ20D自行振动碾碾压。
上述碾压设备与坝体填筑碾压设备相同，设备技术参数见下表11.5-3。
表11.5-3 碾 压 设 备 技 术 参 数 表
机械名称 YZK20A凸块振动碾 YZ20D自行振动碾
工作质量量（t） 21.0 20.2
振动轮分配质量 （t） 13.6 12.6
滚筒直径（m） 1.6 1.6
滚筒宽度（m） 2.15 2.15
水利工程粘土心墙坝填筑施工技术
水利工程粘土心墙坝填筑施工技术
摘要：水利工程是人类利用水资源的重要手段之一，而粘土心墙坝填筑施工技术作为水利工程建设的关键环节之一，具有重要的技术价值。因此，本文将重点论述水利工程粘土心墙坝填筑施工技术要点，希望提高技术及应用效果，促进我国水利工程取得稳定发展。
关键词：水利工程；粘土心墙坝；填筑施工技术
前言：粘土心墙坝填筑施工技术不仅在施工速度、成本和可靠性方面有优势，还在水利工程建设和水资源利用方面有广泛的应用。同时，它对水利工程建设带来了深远的影响。因此，施工单位需要充分重视粘土心墙坝填筑施工技术的发展，不断创新和提升，以更好地服务于水利工程建设和水资源利用。
一、水利工程粘土心墙坝填筑施工技术
水利工程粘土心墙坝是一种常见的堆石土坝工程，如图1，具有良好的防渗性能和稳定性。在填筑施工过程中，施工技术起着至关重要的作用。施工前需要对填筑区域进行仔细的勘测和设计，根据地质条件和水文情况，确定填筑的区域和坝体的高程。还需要制定详细的施工方案和施工步骤，确保施工过程的顺利进行。在填筑施工时需要选择合适的黏土材料，黏土材料应具有一定的塑性和粘结性，以便在填筑过程中能够紧密连接，形成坚固的心墙。
在开展填筑施工之前，先要进行混凝土表面的处理工程，通过打磨工艺将表面处理成毛面，并使用清水将表面清洗干净。这是确保填筑质量的第一步。接下来，需要进行粘土填筑施工作业。粘土心墙料施工中，需要通过反铲在料场进行挖掘和装载，再通过20吨的运输车，将材料进行运输。材料运输到位后，在铺填作业从最低处，水平地向上进行铺填，这里所采用的铺填方式为进占法。在进行平整作业时，可以借助人工方式与160型推土机合力将材料铺平整。在铺平作业结束后，进入到碾压环节，碾压作业中，通常会采用自行式凸块振动碾压设备作为碾压的设备装置。碾压作业中，具体的设备运行参数，如表1所示。 自行式凸块振动碾压设备参数设置 表1
设备要素 要求
搭接宽度 不小于0.3米

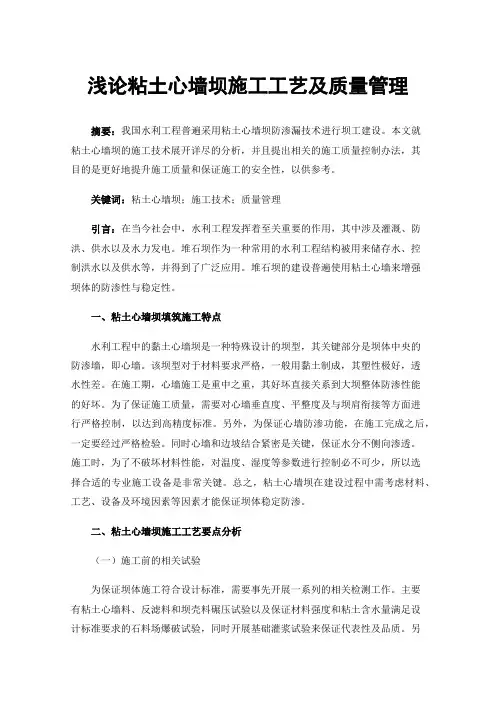

浅论粘土心墙坝施工工艺及质量管理
浅论粘土心墙坝施工工艺及质量管理
摘要：我国水利工程普遍采用粘土心墙坝防渗漏技术进行坝工建设。本文就粘土心墙坝的施工技术展开详尽的分析，并且提出相关的施工质量控制办法，其目的是更好地提升施工质量和保证施工的安全性，以供参考。
关键词：粘土心墙坝；施工技术；质量管理
引言：在当今社会中，水利工程发挥着至关重要的作用，其中涉及灌溉、防洪、供水以及水力发电。堆石坝作为一种常用的水利工程结构被用来储存水、控制洪水以及供水等，并得到了广泛应用。堆石坝的建设普遍使用粘土心墙来增强坝体的防渗性与稳定性。
一、粘土心墙坝填筑施工特点
水利工程中的黏土心墙坝是一种特殊设计的坝型，其关键部分是坝体中央的防渗墙，即心墙。该坝型对于材料要求严格，一般用黏土制成，其塑性极好，透水性差。在施工期，心墙施工是重中之重，其好坏直接关系到大坝整体防渗性能的好坏。为了保证施工质量，需要对心墙垂直度、平整度及与坝肩衔接等方面进行严格控制，以达到高精度标准。另外，为保证心墙防渗功能，在施工完成之后，一定要经过严格检验。同时心墙和边坡结合紧密是关键，保证水分不侧向渗透。施工时，为了不破坏材料性能，对温度、湿度等参数进行控制必不可少，所以选择合适的专业施工设备是非常关键。总之，粘土心墙坝在建设过程中需考虑材料、工艺、设备及环境因素等因素才能保证坝体稳定防渗。
二、粘土心墙坝施工工艺要点分析
（一）施工前的相关试验
为保证坝体施工符合设计标准，需要事先开展一系列的相关检测工作。主要有粘土心墙料、反滤料和坝壳料碾压试验以及保证材料强度和粘土含水量满足设计标准要求的石料场爆破试验，同时开展基础灌浆试验来保证代表性及品质。另外，泥料场黏土颗粒分析曲线资料也需要提供给设计师以用于黏土土墙料级配设计。在狭窄区域、边角地段、岸坡接合处及其他特殊位置进行了相应的实验。开展上坝料碾压试验，需要全面模拟施工现场条件，通过试验确定最优压实机具铺料方式，明确铺料厚度、碾压次数、加水量和压实厚度等参数。试验时还要对铺料压实沉降量、干容重、级配和结构进行验证。最后对全部试验数据进行了整理与分析，确定施工技术指标，拟定科学合理的施工参数，完成现场试验报告，从而对施工质量进行了全面的控制与规范。

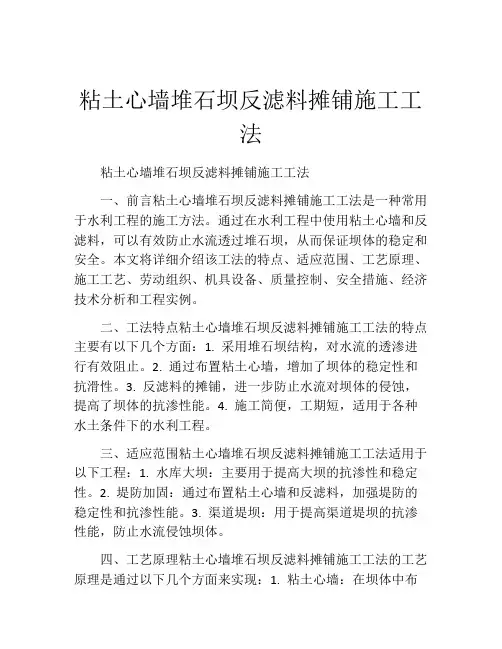

粘土心墙堆石坝反滤料摊铺施工工法(2)
粘土心墙堆石坝反滤料摊铺施工工法
粘土心墙堆石坝反滤料摊铺施工工法
一、前言粘土心墙堆石坝反滤料摊铺施工工法是一种常用于水利工程的施工方法。通过在水利工程中使用粘土心墙和反滤料，可以有效防止水流透过堆石坝，从而保证坝体的稳定和安全。本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点粘土心墙堆石坝反滤料摊铺施工工法的特点主要有以下几个方面：1. 采用堆石坝结构，对水流的透渗进行有效阻止。2. 通过布置粘土心墙，增加了坝体的稳定性和抗滑性。3. 反滤料的摊铺，进一步防止水流对坝体的侵蚀，提高了坝体的抗渗性能。4. 施工简便，工期短，适用于各种水土条件下的水利工程。
三、适应范围粘土心墙堆石坝反滤料摊铺施工工法适用于以下工程：1. 水库大坝：主要用于提高大坝的抗渗性和稳定性。2. 堤防加固：通过布置粘土心墙和反滤料，加强堤防的稳定性和抗渗性能。3. 渠道堤坝：用于提高渠道堤坝的抗渗性能，防止水流侵蚀坝体。
四、工艺原理粘土心墙堆石坝反滤料摊铺施工工法的工艺原理是通过以下几个方面来实现：1. 粘土心墙：在坝体中布置一道粘土墙，使其与堆石坝紧密结合，提高坝体的稳定性和抗渗性能。2. 反滤料：在坝体表面摊铺一层反滤料，防止水流通过坝体。3. 摊铺施工：通过施工工艺进行坝体的堆筑和反滤料的摊铺，保证施工质量和施工进度。
五、施工工艺粘土心墙堆石坝反滤料摊铺施工工法包括以下主要施工工艺：1. 基础处理：对坝基地面进行清理和处理，确保坝体的稳定。2. 坝体堆筑：根据设计要求进行堆石坝坝体的筑造，包括填筑和压实。3. 粘土心墙施工：在坝体内部布置粘土墙，使其与坝体紧密结合，提高坝体的稳定性和抗渗性能。4. 反滤料摊铺：在坝体表面摊铺一层反滤料，形成防渗层，确保水流无法透过坝体。5. 坝体护面：对坝体进行护面处理，增加坝体的抗侵蚀能力和美观性。
粘土心墙土石坝基础处理施工技术
粘土心 墙土石坝基础处理施工技术
黎明遇柏成陈乃平
（中国水利水电第一工程局有限公司，吉林永吉１３２２００）
摘要：粘土心墙土石坝基础处理是施工质量控制和提高工期的薄弱环节，基础处理具有隐蔽性，如何提高基 础处理的施工质量一直是工程技术人员研究的课题之一。文章通过对深圳市公明供水调蓄工程４号坝基础处 理施工过程进行分析，简要总结了混凝土防渗墙开挖、混凝土浇筑和帷幕灌浆等大坝基础处理的一种施工方 法，为以后类似工程的施工提供借鉴资料和依据。 关键词：粘土心墙土石坝；基础处理；防渗墙施工；帷幕灌浆；施工安全 中图分类号：ＴＶ６４１ 文献标识码：Ａ 文章编号：１００９—２３７４（２０１ １）３１—００９７—０４
一、工程概况 深圳市公明供水调蓄工程位于公明光明、石岩三
个街道办辖区，主要建设内容包括四部分；公明水库
扩建工程，鹅颈水库一公明水库连通工程，公明水库至
石岩水库供水工程及雨洪利用一白花引水改造工程。
其中４号坝连接楼村水厂至大马山，坝型为粘土
心墙土石坝，坝顶高程６３．５ｍ，宽８ｍ，最大坝高５４ｍ，
坝长１１２ｌｍ，是公明水库６座土坝中最大的坝体，坝
基处理采用混凝土防渗墙及帷幕灌浆相结合的处理
措施。其中混凝土防渗墙厚度０．６ｍ，最大深度４７ｍ，
在坝基混凝土防渗墙以外的透水率大于５１ｕ强、弱
风化岩层设帷幕灌浆，最大深度５０ｍ。防渗墙全长
１２４４．０６２ｍ，混凝土浇筑２３９５ｌｍ ，
地层主要由残坡积粉质粘土、全～微风化基岩构
成，松散人工填土和冲洪积粉细砂、淤质粘性土等不
良地层局部分布，深度一般小于１０ｍ，其中粉细砂为
可液化土层，坝基主要以残坡积土和全风化层作持力
层，属中等压缩性。
二、工程特点 本工程对大坝基础处理要求较高，基础处理的好
坏直接影响到大坝运行期的安全。大坝混凝土防渗墙
厚０．６ｍ，最大深度４７ｍ，如何加强质量控制是类似工
程施工管理的薄弱环节。
大坝基础混凝土防渗墙施工工序繁杂，防渗墙开挖
粘土心墙坝施工方案
粘土心墙坝施工方案
粘土心墙坝是一种常见的水利工程，通过使用粘土材料修建坝体，能够有效阻挡水流，起到蓄水、防洪等作用。下面是一份粘土心墙坝施工方案。
一、前期准备工作
1.勘测设计：根据需要修建的坝体大小、形状等要求进行勘测和设计，确定施工方案。
2.材料准备：准备好所需的粘土材料，并进行筛选，确保材料的质量。
3.设备准备：准备好施工所需的机械设备，例如挖掘机、推土机等。
二、施工过程
1.清理坝址：使用机械设备将坝址上的杂物、植被等清理干净，保证施工的平整。
2.坝底开沟：根据设计要求，在坝底挖掘一条横断面平整的沟槽，作为坝体的基础。
3.坝基填筑：将挖掘的土壤填筑至设计要求的高度，均匀压实，以提供坝体的稳定基础。
4.粘土坝心施工：在坝基上均匀铺设一层厚度约为50厘米的粘土材料，使用机械设备将粘土材料进行压实，确保材料的密实度。
5.砌石或混凝土面板施工：为了增加坝体的强度和稳定性，在粘土坝心两侧可以采用砌石或混凝土面板进行加固。
6.渗漏控制：为了避免水流从坝体渗漏，可以在坝体上部进行渗漏控制措施，例如加设防渗帷幕。
7.坝顶施工：将修建的坝体顶部进行整平，确保坝顶的平整度和坚固度。
三、施工要点
1.粘土材料质量要求高，应该使用无杂质、无石块的粘土进行施工。
2.压实工艺要求高，要使用机械设备对粘土材料进行充分压实，确保坝体的稳定性。
3.坝底基础的平整度要求高，坝基填筑时要进行严密的踩实，以提供坝体的稳定基础。
4.砌石或混凝土面板的施工要规范，要使用优质的砖石或混凝土材料，并进行牢固的连接。
5.渗漏控制要做好，可以采用多层次、多方位的渗漏防护措施，确保坝体不渗漏。
以上是一份粘土心墙坝施工方案，通过严格按照以上步骤进行施工，可以建造出稳定、强固的粘土心墙坝，满足工程需要。
高喷灌浆与粘土心墙结合的土石围堰防渗施工方法与流程
高喷灌浆与粘土心墙结合的土石围堰防渗施工方法与流程
标题：高喷灌浆与粘土心墙结合的土石围堰防渗施工方法与流程
简介：本文介绍了一种结合高喷灌浆和粘土心墙的土石围堰防渗施
工方法与流程，旨在提供一种有效的土石围堰防渗方案。
正文：
1.引言
土石围堰是一种常见的防渗工程，用于阻止水体渗透或泥土流失。
在土石围堰的施工过程中，高喷灌浆和粘土心墙是两种常用的技术
手段。本文将介绍高喷灌浆与粘土心墙结合的土石围堰防渗施工方
法与流程。
2.高喷灌浆施工方法
高喷灌浆是一种通过喷射设备将浆液均匀喷洒在地表或结构表面，
形成一层致密的灌浆层的方法。在土石围堰施工中，高喷灌浆可以
用于加固土体和填充空隙，提高土石围堰的整体密封性。具体施工方法包括：准备喷浆材料、调试喷浆设备、均匀喷洒浆液、控制浆
液厚度等。
3.粘土心墙施工方法
粘土心墙是一种通过在土石围堰中央嵌入一道垂直墙体，由粘土构
成，以防止水体穿透土石围堰的方法。在施工过程中，需要首先确
定粘土心墙的位置和尺寸，然后挖掘坑槽，安装支撑结构，浇筑粘
土墙体，最后进行修整和养护。
4.结合施工方法与流程
高喷灌浆与粘土心墙可以相互补充，提高土石围堰的防渗效果。结
合施工方法包括先进行高喷灌浆施工，加固土体和填充空隙，然后
进行粘土心墙施工，形成一道坚固的防渗墙。具体流程为：准备喷
浆材料和施工设备、进行高喷灌浆施工、挖掘坑槽并安装支撑结
构、浇筑粘土墙体、修整和养护。
5.注意事项
在进行土石围堰防渗施工时，需要注意以下几点：
-施工过程中要确保施工材料符合相关标准，避免使用劣质材料；-施工现场要保持整洁，避免杂物进入施工区域；
-定期进行施工质量检查，确保施工质量符合要求；
-施工期间要注意安全，采取必要的防护措施。
总结：
高喷灌浆与粘土心墙结合的土石围堰防渗施工方法与流程是一种有
效的防渗方案。通过合理的施工步骤和注意事项，可以提高土石围
堰的密封性和稳定性，达到防止水体渗透和泥土流失的目的。在实
际工程中，施工人员应严格按照相关规范和标准进行操作，确保施
粘土心墙
粘土料场的选择：为确保粘土心墙的防渗效果必须选好粘土料场。通过土工试验，确定参数。大坝粘土料场选定在交通方便、运距较近的地方。
心墙及心墙下截水墙的填筑采用优质粘土，压实前分层厚度30cm，压实度P=0.93，要求砾石含量<10%，水溶盐含量<3%，有机质含量<2%，渗透系数≤1*10-5cm/s。渗透系数≤1×10-5cm/s，压实度P≥0.98。
粘土碾压技术：现场施工方案根据选施工机械设备及现场施工条件等进行填筑前粘土碾压试验，以便确定施工技术控制指标。粘土心墙坝的填筑施工机械一般选羊足碾，凸块碾压。选用光轮振动胶轮驱动的压路机与农用21KW旋耕犁配合进行粘土心墙碾压施工。为了保证施工质量，粘土心墙填筑施工前阀门参照光轮振动碾在筑路工程中的施工方法，进行研究论证，并在现场进行碾压试验。粘土碾压试验依据：《碾压式土石坝施工技术规范》（ SDJ213-83）、《土工试验规程》（ISDJ01-79）进行。在坝下选择10m×30m的场地，铺料前对场地进行平整、洒水碾压处理。埋设12个水准标点，以检测碾压后对地基变形影响：（1）YZ14B轮胎驱动光轮振动压路机，碾重14t、标准功率3758KW、振动频率30HZ，碾压时采用行速Ⅰ档20km/h。（2）铺设粘土厚度分别为30、40、50cm，采用2、4、6、8遍4种碾压遍数，碾压过程中粘土料须无牯碾，表层土布随碾压而翻动，无弹簧土现象，各项指标须满足设计要求。 粘土心墙填筑结束后，及时提请业主、监理单位组织验收，验收前我单位将认真按施工规范和设计要求做好自检工序。
黏土填筑施工方案
黏土填筑施工方案
1. 引言
黏土填筑是土壤工程中常见的一种填筑方法，在道路、建筑物、堤坝等工程中得到广泛应用。本文将介绍黏土填筑的施工方案，包括填筑前的准备工作、填筑过程中的注意事项以及填筑后的处理措施。
2. 填筑前准备工作
在进行黏土填筑前，需要进行一系列准备工作，包括以下内容：
2.1 土壤调查
对填筑区域的土壤进行调查分析，了解土壤的类型、含水量、抗压性等特性，以确定填筑所需的黏土料源和填筑工艺。
2.2 黏土料源采集和加工
根据土壤调查结果，选择合适的黏土料源，并对其进行采集和加工。采集时要注意保证黏土的质量和干燥度，避免含杂质和水分过高的黏土应用于填筑。 2.3 堆放场地准备
选择合适的堆放场地，清理场地上的杂物和障碍物，并进行级整平整，确保填筑料可以均匀堆放。场地附近需有充足的水源和便利的运输道路。
2.4 填筑施工设备准备
根据填筑规模和条件选择合适的施工设备，如挖掘机、推土机、压路机等。设备要经过检查和维护，确保正常工作。
3. 黏土填筑施工过程
黏土填筑施工过程包括铺设黏土、压实和养护等阶段。下面将详细介绍每个阶段的施工要点：
3.1 黏土铺设
将预处理好的黏土料源按照设计要求进行铺设。在铺设过程中要注意以下事项：
- 黏土层宜均匀铺设，厚度不宜过大或过薄。 - 需要按照设计要求进行分层压实，保证黏土填筑层的一致性。 - 填筑过程中要坚持实行防止外界水分渗入黏土填筑层的措施。
3.2 黏土压实
在黏土铺设完成后，需要进行黏土的压实工作。主要采用压路机进行压实，具体要求如下： - 压路机应根据黏土的厚度、含水量和压实度选择适当的振动力度和速度。 - 压路机行驶的路径应均匀覆盖整个填筑区域，避免出现交叉滚压和空压现象。 - 压实过程中要注意保持黏土的含水量，避免过度压实导致黏土干裂。
3.3 黏土填筑层养护
在完成压实后，需要对黏土填筑层进行养护，使其具有足够的强度和稳定性。养护要点如下： - 黏土填筑层应保持湿润状态，避免干裂。可以采用喷水养护、遮阳等方法。 - 对于较厚的黏土填筑层，需要进行分层养护，以确保每层黏土都能得到充分的养护。 4. 填筑后处理措施
粘土心墙土石坝工程中防渗施工的工艺分析
粘土心墙土石坝工程中防渗施工的工艺分析
摘要：粘土心墙土石坝工程中普遍的存在着坝体渗漏以及浸润线抬高等病害，这些问题的存在极大危害了水库的安全及正常运行。就目前来看，防渗处理的措施较多，但是如何因地制宜的选择防渗处理方案以及满足除险加固工程的经济性、可实施性以及安全与环保的要成为了当下亟待解决的问题。本文以某工程为例，从大坝渗漏的成因以及类型入手，重点论述了粘土心墙土石坝的主要防渗处理措施。
关键词：粘土心墙；土石坝；防渗；措施
粘土心墙土石坝作为一种应用广泛的一种坝型，是一种由石料、土料或者混合料经过抛填以及碾压等方法堆筑而成。这种坝型具有施工技术简单、工序少、适应变性、便于维修与扩建，同时大量的节省了钢材、水泥等重要建筑材料，从而减少了筑坝材料的远途运输。但是由于自身不能溢流，从而在施工导流方面没有混凝土坝方便。
1、大坝渗漏的成因与分析
1.1 工程概况及坝基渗漏的主要原因
某水库总库容1980万m3，属于ⅲ等工程，是一座灌溉为主，同时兼顾发电、防洪以及水产养殖等综合利用型水库。大坝的主坝为碾压均质土坝，通过粘土套井来实现防渗，而在坝基采用垂直帷幕灌浆实施防渗。下面以此坝为例对粘土心墙土石坝工程中防渗施工
的工艺进行简要论述。
坝基渗漏的可能原因有两个：①清基不彻底或者没有进行清基，从而致使水库在建成不久就出现了漏水现象；⑦可能是由于施工中没有考虑设置截水槽或者截水槽的设置不科学，致使在使用中被击穿。
1.2 坝体渗漏的主要原因
坝体的渗漏原因主要有四个：①土料不达标。在施工中土料场勘测设计存在缺陷，致使使用的防渗土料不能满足设计需求，从而导致渗漏出现；⑦工程在施工中采用了分组分块包干的方式，致使施工中各层面的施工速度不一致，从而导致填筑的土层不同。最终导致相邻两块的结合处产生漏压的松土带；③由于施工期间缺乏大型的施工器械，坝体采用石碾碾压而成，而落后的碾压方式导致了施工质量差以及下游坝坡出现了大面积的渗漏现象；④在坝体分层填筑期间，由于土层填筑过厚，同时施工的机械功能不足，从而导致土层上部紧密而下部疏松。
浅谈粘土心墙坝施工工艺
浅谈粘土心墙坝施工工艺
摘要：在水利工程中，粘土心墙坝是一种常见的防渗漏施工工艺，与水利工程的质量息息相关。本文就粘土心墙坝作了简要介绍，介绍了其施工工艺原理，施工控制要点，以及质量控制，最后提出了在粘土心墙坝施工过程中的安全保证措施，对于粘土心墙坝的施工有着重大意义。
关键词：水库；坝提；粘土心墙坝
水电站人坝对国家发展和社会经济有着显著的影响。所以，保证人坝水利工程的有效建设有助推进我国经济不断向前发展，促进国民经济的飞速发展。在水电站人坝的建设中，粘土作为其主要施工材料，对土石坝施工质量起着关键性作用，粘土心墙堆石坝建筑过程较为复杂，水电站人坝的建设又是一个庞人的工程，那么对工程的管理就变得尤为重要，面对工程备个项目的不同特点和很可能会出现的一此问题，都需要工作人员丰富的施工经验和强人的专业技能去处理，
1工艺特点
（1）粘土自然含水量难以符合要求，土料制备是关键工序
（2）采用先砂后土法施工，心培土料和两侧的反滤料采用犬齿交错法，既要保证心培土料铺设厚度及断面尺寸，以要保证反滤料的铺设质量
（3）大坝采用分层填筑碾压，分层的厚度由心培料的铺设厚度确定，一般为其层厚的两倍
（4）大坝何层的施工顺序为先松填心培料两侧的反滤料（厚度为粘土料的两倍），再进行第层和第一层粘土料的铺设与碾压，然后进行过渡料坝壳料的进仓，最后进行砂砾料的碾压。
2工艺原理
粘土心培坝的填筑施工时，如何控制粘土心培料的质量是关键，采用犬齿交错法进行土料的填筑，就是为了要保证心培土料的填筑质量，施工时，般先按设计尺寸铺设心培两侧的反滤料，其厚度为拟铺心培层厚的两倍，然后分别施工两层粘土，利用粘土层和反滤层交错土升进行施工，是易保证粘土料的铺设边线，其一是易保证压实质量。
3影响土料压实的因素分析
