高效过滤器在循环水旁流过滤中的应用
个人收集整理 仅供参考学习
1 / 5 高效过滤器在循环水旁流过滤中的应用
长期以来，人们对循环冷却水处理都不是很重视。一般认为，循环冷却水只需简单加药处理，以及通过排污、补充新鲜水，避免腐蚀、结垢以及微生物的滋生就可以了。然而，事实上循环冷却水的处理不仅关系到工厂的安全生产，而且关系到经济运行。我国某电厂曾因循环冷却水的腐蚀导致凝汽器泄漏，循环水大量进入凝结水，致使凝结水水质严重恶化，导致汽轮机积盐而事故停机。
随着人们认识水平的不断提高，对循环冷却水处理的重视程度也越来越高，不仅对循环冷却水进行了加药处理，还采取了旁流过滤、软化处理，甚至对补充水也采取了过滤、软化处理，全面提高了循环冷却水的水质，有厂家的循环冷却水的浊度小于10mg/l，极大地提高了运行的安全性和经济性。个人收集整理 勿做商业用途
人们一直以为循环冷却水处理设备和工艺的增加，会提高运行的安全性，但认为会大大提高运行成本，因为增加了一次投资和运行费用。实际上，循环冷却水处理设备和工艺的增加，不仅提高了运行的安全性，而且也提高了运行的经济性，这是因为循环冷却水水质的提高，降低了排污量，减少了补充水量，提高了浓缩倍率，同时降低了加药量，更重要的是水质的提高，改善了系统的腐蚀、结垢以及微生物的滋生情况，对设备的保护作用明显，延长了设备的使用寿命，减少了设备的维护、维修和更换费个人收集整理 仅供参考学习
2 / 5 用。因此，从长远来看，增加处理设备也是经济的。据国外的统计，一般二年即可达到平衡点，以后就可以产生经济效益了，因为一次投入远远不及日积月累的消耗。个人收集整理 勿做商业用途
一、敞开式循环冷却水系统产生的问题
冷却水在循环系统中不断循环使用，由于水的温度升高，水流速度的变化，水的蒸发，各种无机离子和有机物质的浓缩，冷却塔和冷水池在室外受到阳光照射、风吹雨淋、灰尘杂物的进入，以及设备结构和材料等多种因素的综合作用，会产生比较严重的沉积物的附着、设备腐蚀和菌藻类微生物的大量滋生，以及由此形成的粘泥污垢堵塞管道等问题，它们会威胁和破坏工厂的长周期地安全生产，甚至造成经济损失，因此，必须选择一种经济实用的循环水处理方案。个人收集整理 勿做商业用途
1、 水垢附着的危害，轻者是降低换热器的传热效率;严重时，则管道被堵塞。
2、 设备腐蚀常使换热器管壁被腐蚀穿孔，形成渗漏，污染水体。当穿孔的管道过多时，只有停产更换，造成经济损失。个人收集整理 勿做商业用途
3、 微生物和粘泥积附在换热器管壁上，会引起腐蚀，还会使冷却水的流量减少，降低换热效率;严重时会将管道堵死，被迫停产清洗。个人收集整理 勿做商业用途 个人收集整理 仅供参考学习
3 / 5 二、敞开式循环冷却水处理的主要方法
目前，敞开式循环冷却水处理主要采用加药的方法，即向循环冷却水中加入分散剂、缓蚀阻垢剂、杀菌灭藻剂等以达到防止结垢、金属腐蚀以及微生物滋生的目的。这种方法具有一定的效果，但长期加药量较大，造成环境污染且浪费较大，而且，杀菌灭藻后的微生物的尸体以及粘泥的堵塞还会加重。单纯加药必然导致循环冷却水的浓缩倍率的提高，势必增加系统的排污量以及新鲜水的补充量。加药只是暂时屏蔽循环水的危害，而没有彻底的处理解决。个人收集整理 勿做商业用途
近年来，一种新的工艺和观念全面引入到循环冷却水的处理中来，即采用循环水旁流过滤+旁流软化+加药处理的工艺，其实这种方法在国外以及国内的某些石化企业已经早有应用，只是未受到足够的重视。采用这种方法，从根本上解决了系统的浓缩倍率提高的问题，去除了循环冷却水中的悬浮物、硬度、解决了结垢和金属腐蚀的问题，再通过加药防止微生物滋生，并将微生物的尸体及粘泥过滤出去。这种方法，实现了系统的零排污，即无需排污，因此节约了大量的补充水;同时由于系统的水质改善，加药量明显降低，这些都将产生显著的经济效益;换热器更换的更少，系统维护、维修量降低，因此更主要的是系统的运行更加安全经济。个人收集整理 勿做商业用途 个人收集整理 仅供参考学习
4 / 5 如果循环冷却水系统的硬度不高，则可以采用旁流过滤+加药处理的工艺，这样既能保证系统的运行效果，又可节约投资。旁流过滤可使系统的浊度降到20mg/l以下，因此，系统的排污将很少，甚至零排污;同时也可以降低加药量，节约加药药品。个人收集整理 勿做商业用途
有些用户还对补充水进行过滤处理，从源头上降低循环冷却水系统的浊度，这也是一种很可取的方法。
三、高效纤维过滤器在循环冷却水处理中的应用
高效纤维过滤器是一种结构先进、性能优良的过滤设备。它采用先进的技术，成功地解决了纤维滤料在过滤和清洗过程中存在的问题。更好地发挥了纤维滤料的特长，实现了理想的深层过滤效应。高效纤维过滤技术，它成功的解决了粒状滤料存在的各种问题，是石英砂等粒状滤料过滤器的更新换代产品。个人收集整理 勿做商业用途
高效纤维过滤器可有效去除水中的悬浮物，并对水中的有机物、胶体、铁、锰等有明显的去除作用，与石英砂等粒状滤料过滤器相比，高效纤维过滤器具有过滤速度快、精度高、截污容量大、吨水造价低、自耗水量低和占地面积小等优点。可广泛应用于电力、石油、化工、冶金、造纸、纺织、食品、饮料、自来水、游泳池等各种工业用水和生活用水及其循环冷却水、废水的过滤处理。个人收集整理 勿做商业用途 个人收集整理 仅供参考学习
5 / 5 高效纤维过滤器在循环冷却水处理中的旁流过滤是我公司与用户共同探索实验的结果，经多年来的实际运行表明，这种方法充分利用了纤维过滤器的特长，过滤速度快，截污容量大、吨水造价低、自耗水量低、占地面积小等优点。不仅保证了用户循环冷却水系统的安全运行，而且为用户产生了明显的经济效益，主要表现为：排污量接近为零;补充水量降低明显;加药量减少;系统维护、维修量减少;更换量更少;检修期间发现：设备的腐蚀率、结垢率明显降低;水池的污泥量明显减少等等。个人收集整理 勿做商业用途
连续式高效流砂过滤器原理及设计案例
连续式高效流砂过滤器原理及设计案例
1、作用原理
1）概要
连续式高效流砂过滤器是移动床向上流连续式高效流砂过滤器的简称。
流砂过滤器与以往的固定床过滤器不同，无需每天停机1-2次，以便清洗滤床上的截留物。原水由过滤器底部进入滤床，并向上流与滤床充分接触，所含悬浮物被截留在滤床上，清水由顶部的出水堰溢流排放。截留污染物的石英砂通过底部的气提装置提升到顶部的洗砂装置中进行清洗。由于空气、水、砂子在压缩空气的作用下剧烈摩擦，使砂子截留的杂物洗脱。洗净后的砂因重力自上而下补充到滤床中，洗砂水则通过单独的排污管排放，完成整个洗砂过程。
流砂过滤器与以往的连续过滤器不同，操作员可以直接观察洗砂过程，并根据运行情况进行调节，以达最佳过滤效果。维护管理简单，操作方便。
2）过滤过程
原水从进水管（1）进入到锥型的引水道（2），再进到滤床（3）。原水经过滤床时悬浮物被砂子截留变成干净的过滤水。过滤水经过溢流堰（4），由出水管（5）流出过滤器外。
原水的种类及性质不同，过滤器用的砂子也有所不同。通常用的有效直径0.9mm，均匀系数1.4的均质石英砂。含油废水或含有易黏结物的原水，则用有效直径1.2mm，均匀系数1.4的均质石英砂，相应地，提砂泵所需空气量亦要增加1.5-2倍。
3）洗砂过程 13
13
5
4
12
6
7 8 2 1 3 10 11 9
被悬浮物污染的砂子，通过锥形的砂分配器（6）与过滤器的倾斜面形成的通道，下到集砂箱（7）。被集砂箱收集的砂子，由提砂泵（8）输送到上部洗涤槽（10）的洗砂装置中。被污染的砂子在提升过程中先与水和空气剧烈摩擦，在空气分离器（9）中空气与砂、水分离，砂子则因重力通过洗砂装置的通道（11）下降，清洗水（部分过滤水）则通过清洗水管从洗砂装置的下部流到通道内。两者相对接触，砂子被洗净。干净的砂子重新均匀分布到滤床中央。洗净后的污水通过排水装置排出。洗净排水量可通过上下调节排水装置的调节堰，使其达到最适合的量。
循环水自动清洗过滤器改造方案

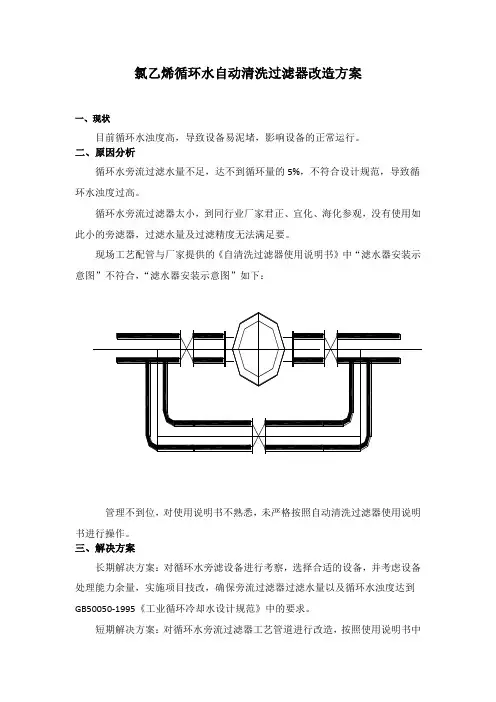

氯乙烯循环水自动清洗过滤器改造方案
一、现状
目前循环水浊度高，导致设备易泥堵，影响设备的正常运行。
二、原因分析
循环水旁流过滤水量不足，达不到循环量的5%，不符合设计规范，导致循环水浊度过高。
循环水旁流过滤器太小，到同行业厂家君正、宜化、海化参观，没有使用如此小的旁滤器，过滤水量及过滤精度无法满足要。
现场工艺配管与厂家提供的《自清洗过滤器使用说明书》中“滤水器安装示意图”不符合，“滤水器安装示意图”如下：
管理不到位，对使用说明书不熟悉，未严格按照自动清洗过滤器使用说明书进行操作。
三、解决方案
长期解决方案：对循环水旁滤设备进行考察，选择合适的设备，并考虑设备处理能力余量，实施项目技改，确保旁流过滤器过滤水量以及循环水浊度达到GB50050-1995《工业循环冷却水设计规范》中的要求。
短期解决方案：对循环水旁流过滤器工艺管道进行改造，按照使用说明书中的要求进行配管，并对人员进行培训，熟练掌握《自动清洗过滤器使用说明书》，并按照说明书的要求进行操作。改造工艺流程见附图。
四、项目预算（短期解决方案）
1、项目预算
序号 名称 规格 单位 数量 材料及安装费 备注
1 管道 φ426*8 米 24
2 管道 φ219*5 米 9
3 蝶阀 DN400 台 1
4 法兰 DN400 片 3
5 盲板 DN400 片 1
6 弯头 DN400 个 2
7 合计 25328
费用明细见预算书。
五、经济效益分析
本项目没有直接经济效益，改造循环水自动清洗过滤器工艺配管后，满足厂家要求的工艺管道配置要求，使设备能正常使用，降低循环水浊度，减轻换热设备泥堵，减缓设备腐蚀，延长设备使用寿命，保证循环水的正常运行。
SCFG系列循环水微晶旁流式水处理器
1 / 11 SCⅡ-F/G系列循环水微晶旁流式水处理器
SCⅡ-F/G系列循环水微晶旁流式水处理器
SCⅡ-F系列旁流式水处理器（主要用于冷却水）
SCⅡ-G系列旁流式水处理器（主要用于冷媒水）
2 / 11 ■ 简介
SC-Ⅱ系列循环水旁流处理器采用叠加脉冲的低压电场原理，根据水质自动调整处理信号，并仅需采用旁流式处理。该项技术是国家自然科学基金重点资助项目（批准号：59738150）的最新研究成果，在国际上处于领先水平。SCⅡ-F、G系列循环水旁流处理器是在原有全流式水处理器基础上开发出来的，适用于循环水系统杀菌灭藻除垢的处理并去除水中悬浮物。
■ 核心原理
﹡ SCⅡ-F、G采用国家自然科学基金重点资助项目（批准号：59738150）最新研究成果
﹡ 高效脉冲低压电场捕获水中成垢离子，除垢看得见
﹡ 电场产生具有优异防垢功能的微晶，持续防垢48小时
﹡ 具有催化活性的专利电极产生活性氧等强杀菌因子，杀灭细菌和藻类
﹡ 活性物质在碳钢输水管内壁形成Fe3O4致密保护膜，防止腐蚀
﹡ 水中悬浮物在水处理器内被高效分离并排出系统，水质更清洁
■ 主要功能
﹡ 杀水中细菌
﹡ 杀灭军团菌
﹡ 抑灭水藻
﹡ 防水垢、除水垢
﹡ 防设备管道腐蚀
﹡ 去除悬浮物
■ 适用范围
﹡ 中央空调冷却、冷媒水系统
﹡ 工业冷却循环水系统
﹡ 制冷循环水系统
﹡ 各热交换系统及冷却塔系统
■ 处理效果
﹡ 热交换器换热表面免生水垢，保持高效换热；
﹡ 冷却水中的细菌总数低于国家标准的规定值； 3 / 11 ﹡ 冷却水中无藻类滋生；
﹡ 杀灭军团菌，达到国际标准，预防“军团菌非典”；
﹡ 碳钢输水管内壁逐步形成Fe3O4致密保护膜，解决黄锈水问题，腐蚀率低于国家标准；
﹡ 冷却水水质指标全面达到国家工业循环冷却水水质标准（GB50050-95）
■ 防垢除垢
水经过SCⅡ系列处理器后，水分子聚合度降低，结构发生变形，产生一系列物理化学性质的微小弹性变化，如水偶极矩增大，极性增加，因而增加了水的水合能力和溶垢能力。
纤维球过滤器
纤维球过滤器
一、概述
纤维球过滤器适用于住宅小区、办公楼、商场、医院、饭店、疗养 院、宾馆、学校、工厂等单位的工业废水和类似的生活用废水处 理净化。能够达到含油污水回注的标准，它是由新型的化学配方合成的一种特殊的纤维丝做成的。主要特点是本质上进行了改良，从纤维滤料的亲油型改为了亲水型。高效纤维球过滤器体内过滤层运用高度约1．2m的涤纶纤维球，原水由上而下进入流出。 纤维球过滤器系列产品为钢制圆形罐体，采用压力式过滤，以纤维球为滤料。本产品具有过滤速度高、处理量大、处理效果好、占地面积少等优点。适用于各种行业废水生物处理后的直接过滤、废水回用、深度处理预处理、工业给水及游泳池循环水处理。
粗滤 精滤
进水ss﹤100mg/l 进水ss﹤20mg/l
出水ss﹤5~10mg/l 出水ss﹤1mg/l
工业给水 油田注水
深度处理的予处理 化工溶液精滤
旁滤与废水回用 电子高标准用水
空调循环冷却水 其他高精度用水
游泳池循环水
结构及特点
纤维球过滤器按反冲洗方式不同分气反冲洗及机械反冲洗两种形式，具有：滤速高、处理量大，运行效果稳定、设备占地少；结构紧凑一体化，易于安装和操作维护；滤料耐磨耐蚀、孔隙率高、截污容量大、比重适中，易反冲洗等优点。
二 、基础要求
全自动纤统球过滤器， 安装在地坪以上， 基础标高必须按设 计图纸严格施工，基础混凝土的浇铸应符和设计要求，上面应保 证水平，不得有倾斜和凸凹不平现象。
发电厂循环水处理的必要性及措施
发电厂循环水处理的必要性及措施
发电厂循环水处理的必要性及措施
发电厂循环水处理的必要性及措施
火力发电厂，循环冷却系统的运行方式分为两种：
（1）开放式
（2）半开放式。
开放式系统没有冷却设备，只有冷却水泵，适用于靠近江、河、水库等水源充足的电厂，在整个过程中，对水质处理工作较少。一般发电厂受地理条件限制，多使用半开式循环，冷却水经凝汽器换热后，通过自然通风冷却塔淋至水池降温后循环使用，在此过程中，需采用物理和化学方法进行处理，保证水质在合格范围。
1 循环水处理的必要性
循环水作为机组的冷却介质，负责供给凝汽器、冷油器、空冷器等重要设备的用水。如水质恶化，将导致设备管束结垢，换热效率降低，真空下降，严重时导致设备腐蚀、泄漏，直接影响汽水品质。
循环水质恶化危害： 1）降低热交换器的热传导效率；
2）水流量降低，管束堵塞；
3）垢下腐蚀；
4）机组能耗上升 ；
5）维护费用上升。
循环水处理需解决的问题：
1）腐蚀问题
提高冷却水pH值，选用高效合成耐腐蚀材料，并加耐腐涂层。
2）结垢问题
控制冷却水中钙离子浓度，投加药剂。
3）微生物问题
投加杀菌剂，采用物理方法，减少阳光直射。
2 循环水处理中的重点
1）冷却水在循环使用中，不断蒸发、浓缩。Ca（HCO3）2受热分解生成难溶CaCO3，即碳酸盐水垢。循环水处理应防止磷酸盐硬度浓缩，防止Ca（HCO3）2分解，维持极限运行中不结垢的极限碳酸盐硬度值（Ht）。
2）循环冷却水系统中，重碳酸盐是发生水垢附着的主要成份，其浓度随着蒸发浓缩而增加，在其以过饱和状态存在或换热后水温上升时，发生反应。
Ca（HCO3）2→CaCO3+CO2+H2O， CaCO3在换热器表面附着、沉积，形成水垢，水垢导热性能较差。 3）循环水在冷却塔喷淋过程中，溶入大量O2，水中O2以过饱和状态存在，金属表面与之长期接触，溶解氧加剧电化学腐蚀。
4）循环水在使用过程中的不断蒸发和浓缩，盐类物质不断增多，其中Cl-的不断浓缩，致使阳极腐蚀加剧，引起点蚀。
【最新精选】PCF纤维过滤器

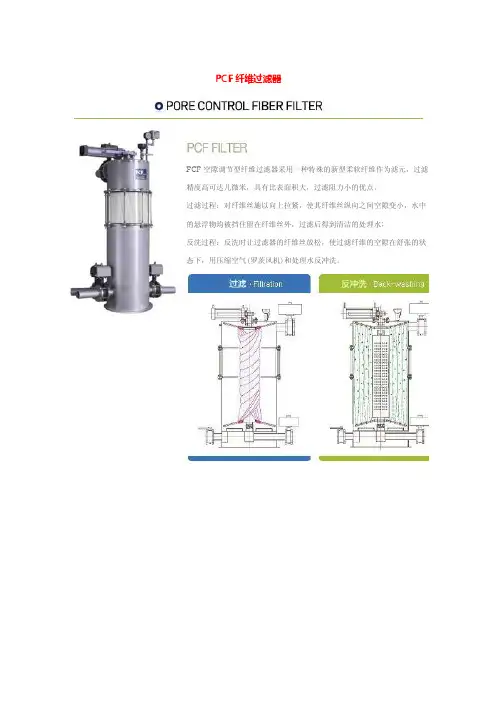

PCF纤维过滤器
PCF空隙调节型纤维过滤器采用一种特殊的新型柔软纤维作为滤元，过滤精度高可达几微米，具有比表面积大，过滤阻力小的优点。 过滤过程：对纤维丝施以向上拉紧，使其纤维丝纵向之间空隙变小，水中的悬浮物均被挡住留在纤维丝外，过滤后得到清洁的处理水; 反洗过程：反洗时让过滤器的纤维丝放松，使过滤纤维的空隙在舒张的状态下，用压缩空气(罗茨风机)和处理水反冲洗。
性能： 1. 韩国环境部新技术(NET)认证 2. 原水：守荣污水处理厂排放水标准 区分 原水 处理水 过滤效率(%) SS 10.1 (3.0 ~ 53.0) 0.8 (0.4 ~ 1.5) 88.2 (80.0 ~ 97.2) BOD 13.6 (9.6 ~ 23.4) 5.9 (3.5 ~ 10.9) 54.1 (27.1 ~ 78.5) COD 12.6 (9.3 ~ 18.8) 9.1 (7.4 ~11.9) 25.3 (7.4 ~ 54.3) T-N 21.0 (15.7 ~ 24.7) 19.9 (14.1 ~ 24.0) 5.6 (0.5 ~ 19.2)
T-P 1.8 (1.2 ~ 2.5) 1.6 (0.9 ~ 1.9) 11.8 (1.0 ~ 36.8) 色度 29.8 (10.9 ~ 51.4) 26.5 (10.3 ~ 48.3) 11.1 (0.4 ~ 26.3) 浊度(NTU) 7.1 (2.5 ~ 28.5) 0.8 (0.7 ~ 0.9) 81.1 (67.9 ~ 97.2) 大肠杆菌(个/ml) 2,139 (300 ~ 9,500) 1,127 (210 ~ 5,000) 44.0 (24.0 ~ 72.7) 特点： 高过滤精度/水质好：2～5µm，出水水质好，SS 3pmm以下(平均1以下) 彻底解决过滤器反洗难题：用于中水、废水等恶劣水质时反洗依然彻底 过滤速度突破传统概念：达到100m/h 占地面积小/费用低：与沙滤器比较体积1/5、重量(含滤料)1/10、价格2/3 单机出力大：单机450m3/h，直径仅2400mm 反冲洗时间短/节水、节能：反冲洗时间3分钟左右，低自用水率（1%）、低压差（1.5kg/cm2）含油废水过滤：专门亲水憎油纤维丝 滤料寿命长/更换简便：PP，绵纶材质/纤维丝更换在30分以内(小型)。 二、解决难题： UF的理想前置过滤器（废水回用、海水淡化预处理、循环水排污水回用） 解决改造项目地方小，过滤设备布置不下难题 解决处理水量大，选用普通过滤设备数量多、占地大、系统复杂难题 解决中水回用过滤器的反洗难题 适用领域： 一、超滤预处理（循环水排污水回用预处理、海水淡化预处理、废水回用预处理） PCF作为超滤（UF）预处理能够最有效的保护超滤膜，延长UF反洗周期，延长UF使用寿命、是UF预处理的最佳选择 工艺：原水—PCF—UF—RO 大同二电厂（进水24NTU,出水0.58NTU）、 朝阳电厂、唐山钢铁厂 、河北马头电厂（一期、二期）、河南豫新电厂、大唐哈尔滨第一热电厂、大同煤矿自备电厂、武汉青山热电厂等 二、生活污水二沉池出水（中水处理） 过滤器过滤精度高、设备台数少、反洗彻底、运行管理方便 工艺1：二沉池出水—PCF （未杀菌）—补循环水 内蒙元宝山电厂 5X300 t/h（06年） 经过近2年使用，单机最大出力达到410 t/h。 工艺2：二沉池出水—石灰处理—PCF （未杀菌）—补循环水 华能辛店电厂 3X250 t/h（06年） 马头电厂 3X150 t/h（06年） 三、工业废水处理 设备采用聚脲防腐，滤料为聚丙烯，耐酸碱、耐氧化，反洗彻底，不怕油污染。
基于PLC和组态的循环水旁滤监控系统
基于PLC和组态的循环水旁滤监控系统
季凯源;夏爽;汪湛
【摘 要】以某循环水旁滤项目为背景,简要介绍了循环水旁滤的工艺流程,并设计了一套基于PLC和组态的循环水旁滤监控系统.根据现场的设备和实际控制要求,详细介绍了系统的总体结构、硬件配置,并设计了相应的PLC程序和组态监控画面.实际运行表明,该系统很好地完成了实际工艺要求,验证了系统的稳定性和可靠性,提高了系统工作效率和自动化水平,取得了良好的应有效果.
【期刊名称】《机电工程技术》
【年(卷),期】2018(047)006
【总页数】4页(P27-30)
【关键词】循环水旁滤系统;工艺流程;监控系统;PLC;组态
【作 者】季凯源;夏爽;汪湛
【作者单位】中国船舶重工集团公司第七二三研究所,江苏扬州 225001;中国船舶重工集团公司第七二三研究所,江苏扬州 225001;中国船舶重工集团公司第七二三研究所,江苏扬州 225001
【正文语种】中 文
【中图分类】TP273
0 引言
循环水旁滤系统在工业循环水系统的设计中十分重要，它的主要作用是去除循环冷却水中的浊度[1]，可广泛运用到农业灌溉、化工、石油、冶金、工矿等各行业。循环水旁滤系统的核心设备是砂滤器。砂滤器，即浅层介质过滤器。它是一种利用过滤介质去除水中各中悬浮物、微生物、以及其他微细颗粒，最终达到降低水浊度、净化水质效果的一种高效过滤设备。常用滤料有石英砂、活性碳、无烟煤、锰砂等。针对某循环水旁滤项目，本文设计了一种基于S7-300系列PLC和WinCC7.0组态软件的循环水旁滤监控系统。该系统不仅可以完成所设定的工艺要求，而且能够人为设定工艺时间，并在水位达到阈值时做出自动调整，防止事故的发生。在实际运行中，系统可以全自动运行，无需专人看守，这不仅减轻操作人员劳动强度，而且提高了系统的自动化水平，为企业提高工作效率做出了贡献。
1 工艺介绍
循环水旁滤系统的工艺过程实际上是循环水进入砂滤器的相关流程[2]。下面以一台砂滤器来阐述工艺，如图1所示。一台砂滤器与其相关的设备主要有1台水泵，4个电磁阀，3个手动阀和1台液位仪表。
提高循环水浓缩倍数
“治污增效，节水减排” ——提高循环水浓缩倍数
1 概述
淡水是全球一种有限而宝贵的资源，也是人类及万物赖以生存的生命之源。在化学工业上，也是作用巨大的。生产中用的冷却水，其量占全厂用水量70～80%，是用水大项。我国是一个严重缺水的国家，节水减排势在必行。想节水减排，不抓冷却用水显然是不行的。
冷却循环水系统运行的好坏，直接关系到企业安全、高效地生产，必需给予保证。在确保生产正常的前提下，节水减排工作只有一条出路，那就是科学地、合理地采用处理技术，将目前循环水浓缩倍数由2～3倍提至4～6倍!这是节水减排的关键所在。但随着浓缩倍数的提高，对水质运行质量会造成难度，如产生结垢、腐蚀或软泥沉积等新的问题。但为了节水减排，这些难题必需给予解决，节水才能成为可能。
2 提高浓缩倍数是节水的关键
在敞开式循环冷却水系统中，浓缩倍数是一项主要指标。浓缩倍数越大，说明水重复利用率越高，排污越少，当然补水也会越少了。所以说，提高浓缩倍数是节水之关键。
循环冷却水在运行中，水会发生蒸发损失、风吹损失、排污损失及泄漏损失。为了维持水池水位，会进行相应补充。以上四种损失之总和就组成了补水量。循环水中溶解盐类也会随之产生浓缩，这是因为蒸发损失所产生水量，基本不会带出盐类，而补入水质中盐类会在循环水中积聚，所以水系统运行时间长，循环水中盐类也会发生相应浓缩。我们就是利用某种盐类的浓缩来测算浓缩倍数。较常用方法是利用水中氯离子(有条件也可用钾离子)，计算方法：
浓缩倍数＝循环水中Cl-/补充水中Cl-
为了节水减排，必需弄清浓缩倍数同排污率关系
补水量由蒸发损失+风吹损失+渗漏损失+排污损失组成
渗漏损失纯为外部因素，可不计。风吹损失则与吹风量、塔型及有否收水器有关，一般按循环水量的0.1～0.2%估算。蒸发损失主要由外界气温、湿度、塔型、冷热水温差等因素决定，而排污损失则和水质及药剂处理允许的浓缩倍数有关。允许浓缩倍数高，排污就少，如满足条件，甚至可以不排。所以说，想节水减排，就只有提高浓缩倍数，而提高浓缩倍数又只有选用优良的药剂及工艺或通过改善补充水水质而改善循环水水质来达到。
砂滤器工作原理及操作说明
砂滤器工作原理及操作说明
砂滤器工作原理及操作说明
1.简介
砂滤器是一种高效过滤设备，利用过滤介质去除水中的悬浮物、微生物和其他微细颗粒，最终达到净化水质的效果。常用滤料有石英砂、活性碳、无烟煤和锰砂等，广泛应用于农业灌溉、化工、石油、冶金和工矿等各行业。
2.工作原理
砂滤器的正常工作是通过进水口将需要过滤的水送入介质层，大部分污染物会被截留在介质上表面，而细小的污物和其他浮动的有机物则被截留在介质层内部。这样可以保证生产系统不受污染物的干扰，能够良好地工作。当水中的杂质和悬浮物达到一定量时，过滤系统会通过压差控制装置实时检测进出口压差，当压差达到设定值时，电控PLC会给控制系统中的三通水力控制阀发送信号，让其关闭进口通道同时打开排污通道。这时，其他过滤单元的水会在水的压力作用下进入该过滤单元的出水口，持续冲刷该过滤单元的介质层，达到清洗介质的效果。冲洗后的污水在水压的作用下由该过滤单元的排污口进入排污管道，完成一次排污过程。该种过滤器也可以采用定时控制的方式进行排污，当时间达到定时控制器设定的时间时，电控盒发出排污清洗信号给三通水力控制阀，具体排污过程如上。
3.系统构成
砂滤器由过滤系统和控制系统构成。过滤系统通常由高效过滤单元、三通自动阀门、进出口管道和排污管道构成。其中高效过滤单元中包括各种过滤介质。控制系统通常由PLC定时控制器、压差控制器和电磁三通阀构成。
4.使用范围
由于砂滤器的高效环保特点，决定了其使用范围广泛，例如：
a。发电、冶金、化工、造纸、饮料等的原水前期过滤处理；
b。农业微灌系统；
c。化工厂给水的脱色、去有机物；
d。生活用水预处理；
e。工业用水处理；
f。游泳池用水处理；
g。循环水旁滤系统；
h。地表水、地下水降浊除色；
i。废水处理。
5.产品特点
砂滤器具有以下十大特点：
a。过滤精度高，可增加多层过滤介质，过滤面积大，压力损失小，可实现大流量、高精度过滤，传统过滤器则很难实现；
循环水旁流弱酸处理工艺的应用
循环水旁流弱酸处理互芑的应用
李中环 华润电力登封有限公司，河南，登封４５２４７３
循环冷却水（循环水）浓缩倍率较高时，宜采用旁 流处理，必要时也可采用补充水处理加旁流处理【 ｌ。 华润电力登封有限公司一期２×３００ Ｍｗ凝汽式发电 机组冷却系统为敞开式循环冷却系统，总循环水量 ７１ ００６ ｔ／ｈ（２台机），凝汽器主凝区铜管材质选用 ＨＳｎ７０—１，空抽区铜管材质选用Ｂ３０。循环水补充水 碳酸盐硬度较高。为节约用水，在比较循环水补充水 处理和循环水旁流处理两种方案之后，决定采用弱酸 氢离子交换法进行循环水旁流处理。循环水旁流处理 系统运行３年以来，循环水防腐、防垢效果理想，而且 投资低，运行控制简便。 循环水旁流弱酸处理工艺
循环水旁流弱酸处理流程：循环水（４１０ ｔ／ｈ）取自 循环水泵出口，经直流混凝过滤处理后，再经弱酸阳离 子交换器交换处理，最后直接补入循环冷却水系统前 池。 预处理系统设置５台ｄ２ ０００ ｍｍ高效过滤器，４ 台运行，１台反洗备用。高效过滤器型号为ＤＡ８６３一 ＸＬ２０００，每台出力（９０～１２０）ｔ／ｈ。采用彗星式纤维滤 料，滤料高度１ ２００ ｍｍ，反洗膨胀率１００ 。 弱酸阳离子交换器采用ｄ３ ０００ ｍｍ顺流再生固 定床，出力１４０ ｔ／ｈ，共５台，其中３台运行，１台再生备 用，另１台兼作树脂储存罐。树脂型号为ＤＩ１３—１１Ｉ，树 脂装载高度２ ２００ ｍｍ，总反洗膨胀率１００ 。交换器 的运行终点按照出水碱度达到３ ｍｍｏｌ／Ｌ控制。 系统操作采用ＰＬＣ程序控制，并设有ＣＲＴ显示， 就地设电磁阀箱，可以就地操作气动阀门。
２ 工艺特点
（１）高效过滤器采用彗星式纤维滤料，克服了石 英砂滤料容易板结的缺点。彗星式纤维滤料既具有纤 维滤料过滤精度高和截污量大的优点，又具有颗粒滤 料反冲洗洗净度高和耗水量少的优点，循环水经高效 过滤器过滤，浊度可达１ ＮＴＵ甚至０．５ ＮＴＵ以下。 为防止运行时间过长造成滤料反洗困难，周期制水量 按５ ０００ ｔ控制，过滤器压差不到０．０５ ＭＰａ，压缩空气 擦洗５ ｍｉｎ，水反洗５ ｍｉｎ，视出水情况擦洗三四次即 可恢复滤料性能。 （２）采用大孔型树脂、两步再生和及时杀菌灭藻， 有效避免了树脂污染。相对于补充水而言，循环水中 有机物含量较高，而且加入了阻垢剂、铜缓蚀剂等药 收稿日期：２００６—１０—２０ 作者简介： 李中环（１９７０一），男，河南郑州人，１９９２年毕业于东北电力学院应用化学专业，主要从事火力发电厂化学运行管理工作。 Ｅ－ｍａｉｌ： ｚｈｈｌｉ
