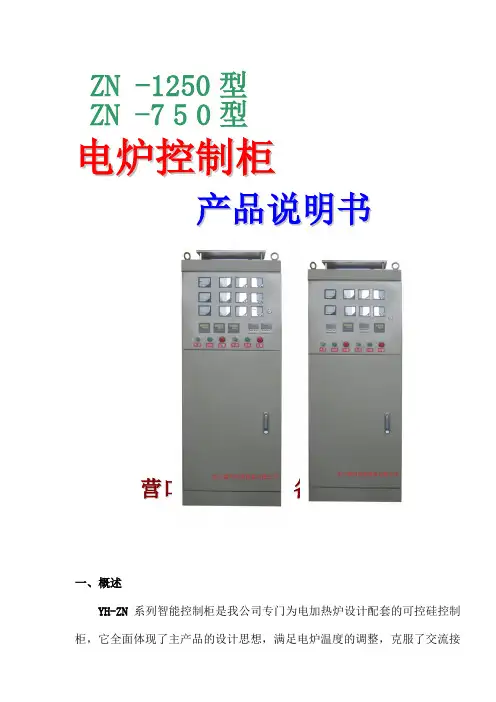

ZN -1250型ZN -750型电炉控制柜产品说明书营口银河电热设备有限公司一、概述YH-ZN系列智能控制柜是我公司专门为电加热炉设计配套的可控硅控制触器的频繁动作，使整体设备寿命延长，全面提升服务功能，为用户提供了使用方便、安全可靠的良好服务。
电炉专用调功器/晶闸管调功器通过控制过零脉冲数来调节输出功率，实现了电炉及大功率电加热设备的单点和多温度段的升温，降温，恒温，升降温度速率的自动控制和自动记录。
其输出功率与控制电压或电流成正比，并可开环使用，手动调节设定，达到控温的目的，智能化高，控温精度可达 0.2%~ 0.5%。
JS系列产品结构先进、轻巧、合理，方便使用和维护。
该系列产品将控制、操作、显示、检测、联锁、故障保护集于一身，真正做到了全数字化、无触点。
为减少故障点，提高可靠性，系统控制板采用大板集成式印刷电路板，在控制板上进行各种信号的模/数转换、分析计算，结合其他工作或故障信号作出相应的判断、调整或报警响应。
YH-ZN系列产品设有隔离开关，交流电源经隔离开关、快速熔断器接于晶闸管上，其主电路设有阻容吸收电路，用以吸收可能出现的过电压，防止击穿晶闸管，系统设有运行指示灯，正常工作时随着晶闸管的通、断而亮灭,设有电流检测装置,将检测电流信号通过A/D转二、产品特点根据的电热炉工作原理，我们设计此电气控制柜时，体现了以下特点：1、结构简单，造型美观，柜内有良好的通风道；2、电器元件安装及维修比较方便；3、本控制柜可以靠墙安装节省操作和维修面积；4、该控制柜具有良好的人机界面，凡控制所需的重要参数，可以通过人机界面显示器方便调整。
三、使用条件1、周围空气温度不高于+50℃，不低于-30℃，并且24h内等平均温度不高于+35℃。
2、大气条件下空气清洁，相对湿度在最高温度为+40℃时不超过70%，在较低温度时允许有较高的相对湿度，但应考虑到温度变化，有可能会偶然地产生适当的凝露。
3、海拔高度不超过3000米。
中频电源kgps_500说明书
KGPS恒功率晶闸管中频电源使用说明书1、概述Kgps恒功率晶闸管中频电源主要由电源开关、整流器、逆变器、电容组及感应线圈组成。
中央控制板由移相控制、保护电路、相序自适应电路、启动演算电路、逆变频率跟踪、逆变脉冲形成、脉冲放大及脉冲变压器组成。
其核心部件采用高性能、高密度、大规模专用MPU集成电路，使其电路除调节器外，其余均实现数字化，整流触发器部分不需要任何调整，具有可靠性高、脉冲对称度高、抗干扰能力强、反应速度快等特点。
逆变采用扫频式零压软启动方式，启动性能优于普通的零压软启动电路。
并设有自动重复启动电路，可防止中频电源偶尔的启动失败，使启动成功率达到100%。
频率跟踪电路采用的是平均值取样方案，提高了逆变的抗干扰能力，而且仅需取样中频电压信号，而无需槽路电容器的电流信号，免去了外接中频电流互感器、确定取样电流相位的烦恼。
因此，在调试和使用现场中，也不会由于中频输出线或取样电流互感器的相位接反，而产生中频电源不能启动的问题。
2、适用装置适用于各种透热、淬火及熔炼等。
3、正常使用条件3.1海拔不超过2000米。
3.2环境温度不低于-10℃，不高于+40℃。
3.3空气最大相对湿度不超过90%(20℃±5℃时)。
3.4运行地点无导电及爆炸性尘埃，无腐蚀金属和破坏绝缘的气体或蒸汽。
3.5无剧烈振动和冲击。
4、主要技术参数4.1主电路进线额定电压：100V~660V(50HZ—60HZ)4.2控制供电电源：单相17V/2A。
4.3中频电压反馈信号：AC 12V/15mA。
4.4电流反馈信号：AC 12V/5mA三相输入。
4.5整流触发脉冲移相范围：a =0〜130°。
4.6整流触发脉冲不对称度：小于1°。
4.7整流触发脉冲信号宽度：三600R 5、双窄、间隔60°。
4.8整流触发脉冲特性：触发脉冲峰值电压：三12V触发脉冲峰值电流：N1A触发脉冲前沿陡度：三0.5A/R S4.9逆变频率：400Hz~8KHZ。
中频炉使用说明书.
1500kW/3T中频无心感应熔铝炉使用说明书西安欣悦电器有限责任公司电话：（029）883239458832175188321954二〇一八年十月十二日第一章设备安装说明设备安装说明对冷却系统的要求远距离布线和连锁的注意事项第二章控制操作与指示仪表简介指示仪表指示灯和LED按钮及开关可选控制功能操作程序第三章设备简介主要技术参数功率主电路整流部分逆变部分输出电路电子控制系统感应体工作原理调试第四章维护保养安全预防措施定期保养推荐的保养日程表故障检修总述基本的电源电路检修第五章设备供货范围及随机文件第六章技术保证及存储第一章设备安装说明设备安装说明这一型号的电源相当重，因此必须检验地面能否承受这一重量，此外一般还要求妥善保护电源，防止周围环境，尤其是灰尘的侵害。
产品环境条件：符合高、低压电机电器安装条件：⑴海拔不超过1000m；⑵环境温度在5～40℃范围内；⑶使用地区最湿月每日最大相对湿度的平均值不大于90%；⑷周围没有导电尘埃、爆炸性气体及能严重损坏金属和绝缘的腐蚀性气体；⑸没有明显的振动和颠簸；⑹工频进线三相电源应近似对称，其不平衡度不大于5%；⑺工频进线三相电源电压波动范围不大于±5%。
为了减少传输线上的电压降和功率损耗，电源理想的安装部位，应是尽可能靠近负载的地方，注意电源不得放置在工作线圈所产生的过大热量的作用范围内。
高功率的传输线必须远离金属表面或结构件，避免电磁耦合会使它们发热。
安装设备前，请向我公司咨询。
我公司将帮助确定设备的布局。
电源定位时，有几点需要考虑，这一尺寸的电源，应尽量靠近交流进线电源，并利用单独的馈线，最好是专用的变压器连接，减少电源与其他灵敏设备之间的相互干扰，固态电源在线电压波形上产生“缺口”，而某些电器设备易受这类失真的影响。
请尽量注意！！！！！炉体安装注意事项：⑴地脚螺栓采用二次灌浆固定。
⑵总进水管，总回水管，送电电缆铜排应整齐地从地沟引入或引出，水电路要分开。
开关柜智能操控装置使用说明书
开关柜智能操控装置使用说明书一. 产品概述RT-KZ100系列开关柜智能操控装置是一种新型的集多功能开关模拟显示、温湿度数据显示、多参数监控于一体的高度集成化装置, 可用于各种电压等级的开关柜, 包括中置柜、手车柜、固定柜、环网柜等多种柜体。
具有动态一次模拟图、柜内温湿度显示、高压带电提示、自动除湿等功能, 特别是其中应用了本公司自主知识产权的热故障预警系统技术——以无线传输的方式将柜内各触头、母排及电缆头的温度采集到主机上面, 通过液晶屏显示出来, 同时设置了温湿度和温升的超限报警等独特功能,为同行业类似产品所不及。
并且具有 RS485通讯接口, 可与上位机的组态软件实时通讯, 使用户在值班室就能及时得到现场的开关柜状态和温湿度数据,以便统计和分析。
人体感应带电提示、语音防误提示、带电闭锁、自动加热除湿,大大增加了装置的安全性能。
此外还具有电力参数测量,包括电流、电压、有功功率、无功功率显示等功能,给用户提供足够的信息量。
集多种功能于一身,可取代现有的许多功能单一的测控装置。
精心的电路设计、工业级的电子元器件选用、严格的整机带电老化和出厂测试、及时周到的售后服务等措施确保产品的长期可靠性。
二. 主要技术指标1. 使用环境:温度 -20~+85℃,相对湿度≤ 95%RH2. 工作电压:AC220V/DC220V3. 介质抗电强度:≥ AC2000V4. 绝缘性能:≥ 100M Ω5. 抗电磁干扰性能:符合 IEC255-22的标准规定6. 温度测量范围:-20℃~+125℃,精度:±1℃7. 湿度测量范围:0~100%RH,精度:±3.0%RH8. 人体接近感应时间:≤ 3秒9. 分相电压精度:±0.5%10. 分相电流精度:±0.5%11. 有功功率精度:±1%12. 无功功率精度:±2%13. 通讯方式:RS48514. 温湿度控制:一至二路加热除湿装置,一路风机排风装置三. 主要功能1. 动态模拟图:根据用户的一次接线方式, 电压等级设置模拟图面板, 将断点部分用动态方式表示,构成实时动态指示。
MPU-2FK中频炉控制板说明书范文

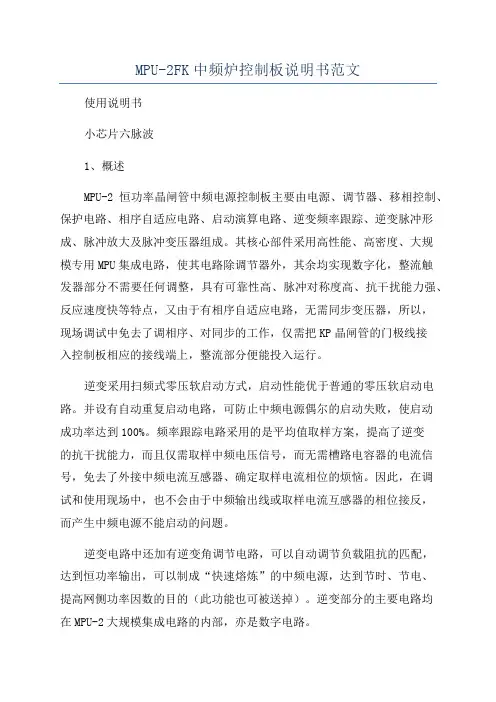

MPU-2FK中频炉控制板说明书范文使用说明书小芯片六脉波1、概述MPU-2恒功率晶闸管中频电源控制板主要由电源、调节器、移相控制、保护电路、相序自适应电路、启动演算电路、逆变频率跟踪、逆变脉冲形成、脉冲放大及脉冲变压器组成。
其核心部件采用高性能、高密度、大规模专用MPU集成电路，使其电路除调节器外，其余均实现数字化，整流触发器部分不需要任何调整，具有可靠性高、脉冲对称度高、抗干扰能力强、反应速度快等特点，又由于有相序自适应电路，无需同步变压器，所以，现场调试中免去了调相序、对同步的工作，仅需把KP晶闸管的门极线接入控制板相应的接线端上，整流部分便能投入运行。
逆变采用扫频式零压软启动方式，启动性能优于普通的零压软启动电路。
并设有自动重复启动电路，可防止中频电源偶尔的启动失败，使启动成功率达到100%。
频率跟踪电路采用的是平均值取样方案，提高了逆变的抗干扰能力，而且仅需取样中频电压信号，而无需槽路电容器的电流信号，免去了外接中频电流互感器、确定取样电流相位的烦恼。
因此，在调试和使用现场中，也不会由于中频输出线或取样电流互感器的相位接反，而产生中频电源不能启动的问题。
逆变电路中还加有逆变角调节电路，可以自动调节负载阻抗的匹配，达到恒功率输出，可以制成“快速熔炼”的中频电源，达到节时、节电、提高网侧功率因数的目的（此功能也可被送掉）。
逆变部分的主要电路均在MPU-2大规模集成电路的内部，亦是数字电路。
2、产品名称产品名称：恒功率晶闸管中频电源控制板3、适用装置适用于400HZ-10KHZ各种晶闸管并联谐振中频电源。
4、正常使用条件4.1海拔不超过2000米。
4.2环境温度不低于-10℃，不高于+40℃。
4.3空气最大相对湿度不超过90%（20℃±5℃时）。
4.4运行地点无导电及爆炸性尘埃，无腐蚀金属和破坏绝缘的气体或蒸汽。
4.5无剧烈振动和冲击。
5、主要技术参数5.1主电路进线额定电压：100V~660V（50HZ）（注意R3、R7、R11的匹配）5.2控制供电电源：单相17V/2A。
智能高频开关电力操作电源系统技术使用说明书
智能高频开关电力操作电源系统技术使用说明书目录第一章产品概述----------------------------------------- ----1 第二章电源柜系统介绍-------------------------------------4第三章系统工作原理----------------------------------------8 第四章充电模块----------------------------------------------11 第五章操作说明---------------------------------------------20 第六章安装维护--------------------------------------------32第一章产品概述ZDGW2型微机监控高频开关直流电源柜采用了当代电力电子最新技术，运用了完备的全数字化微机控制手段，结合多年来我国电力系统电网运行经验而开发的第二代全智能直流操作电源系统。
该电源系统符合电力系统电网运行的要求。
一、系统主要技术特点1、全智能化系统：该系统对交流供电，充电过程，电池状态，调压状态，馈线接地，开关位置，全过程实时监测、控制与显示。
采用网络通讯技术，实现远方对电源系统的遥测、遥信、遥控、遥调。
2、三环控制系统DC/DC高频变换电路采用峰值电流脉宽调制电路〔PWM〕，模块采用三环〔输出电压环、输出电流环以及峰值电流环〕反应系统，具有很高的动态响应速度和系统稳定性。
3、优越均流控制方式本系统采用硬件低差自主均流技术，模块并机时，不均流度在1.5%～3%之间，具有很好的动态均流特性。
4、交流输入范围宽交流输入范围宽达304-456VAC〔单相176-264VAC〕，在电力供给状况复杂的地区亦能可靠的工作。
5、完全热插拔功能，整流模块即插即用，便于检修与维护。
6、采用多级管理技术，保证系统局部故障时能正常运行。
中频炉使用说明书(通用)[1]
![中频炉使用说明书(通用)[1]](https://img.taocdn.com/s3/m/6d81df5c87c24028915fc36f.png)
中频炉使用说明书(通用)[1]-CAL-FENGHAI.-(YICAI)-Company One1GWJ系列中频感应熔化炉通用使用说明书成都亚峰炉业有限责任公司目录第一部分：中频感应熔化炉技术说明------------------------- 3第二部分：中频感应炉炉体使用说明------------------------- 4第三部分：KGPS中频电源使用说明书----------------------13第四部分：操作说明及维护手册------------------------------ 24第五部分：产品执行标准及运行条件--------------------- ---28第六部分：中频炉系统安装说明------------------------------ 29第七部分：附图1、电气原理图2、主控板原理图六脉波中心智能控制板十二脉波中心智能控制板第一部分中频感应熔化炉技术说明-一、技术参数1、中频熔化炉主要技术参数：2、设备运行要求：海拔高度：＜3000m环境温度：5-42℃相对温度：＜90%（平均温度不低于20℃）环境要求：周围无导电尘埃，爆炸性气体及严重破坏金属和绝缘的腐蚀性气体无明显的震动和颠簸安装方式：户内二、控制技术特点简介1.为并联逆变器研制开发的第五代智能控制器，已广泛应用于各种金属的熔炼、保温及感应加热设备的电源控制。
2.控制器为单板全集成控制板，采用数字触发，具有可靠性高、精确性高及调试容易，继电元件少。
3.先进的扫频式类它激、零电压启动技术，启动成功率达100%。
4.逆变控制参考美国（ABB、pillar、Ajax）公司、日本富士电机等国外先进控制技术。
自行开发的逆变控制技术，具有极强的抗干扰能力。
5.自动跟随负载变化，运行时具有非故障性的自动再启动功能以及功率自动调节功能。
6.具有理想的限流、限压，特有的关断时间或逆变角控制，保证设备可靠运行。
7.具有完善的多级保护系统（水压、缺相、欠压、过流、过压、关断时间、直通、操作联锁等）。
双电源切换控制器产品说明书
双电源切换控制器产品说明书安装、使用产品时，注意人身安全，并请仔细阅读说明书鑫龙电器股份ANHUI XINLONG ELECTRICAL CO., LTD目录1.概述 (2)2. 技术参数2.1 规格参数 (3)2.2 安全性能 (3)3. 控制器外形结构与安装连线3.1 详细尺寸 (4)3.2 控制器接线端子 (4)3.3 控制器典型接线图 (5)4. 操作面板4.1 操作按键功能说明 (8)4.2发光二极管功能说明 (9)4.3 LED数码管指示说明 (9)5. 控制与操作说明5.1 菜单结构 (10)5.2 菜单说明 (11)5.3 操作例 (13)6. 通讯功能 (17)7. 故障排除 (17)附录:选型表 (18)1. 概述双电源切换控制器（以下简称：控制器）是一种集测量显示、控制、三遥等功能为一体的自动转换控制器。
适用于交流50Hz、额定电压220V的两路电源，因一路电源断电或故障，自动将负载切换到另一路电源的场合。
具有以下特点：●基于ARM的微处理器控制，实时测算电网参数，运算速度快，测量精度高；●控制器由主、副三相电源同时供电。
任何时候，只要有一相电源正常，即可保证控制器的正常工作，无需额外工作电源，适用场合非常广泛；●通过LED数码管和发光二极管显示控制器的运行状态、运行参数以及电网参数；●自动对电源的过压、欠压、过频、欠频、断相及负载过流（三段式）故障进行监控，并按设置的整定值进行控制；●具有手动/自动操作模式：自动模式时，电源的切换由控制器自动控制；手动模式时，电源的切换由面板上手动控制按键完成。
●具有自复/自投操作控制模式；●双路电源的主副端定义可以按用户需求设置；●可以外接手动按钮（拥有最高优先操作权），以实现远程操控。
●可以外接手动双分按钮（三段式），以实现远程操控。
●具有24V消防联动功能（三段式）。
●可以通过RS485通讯口实现对控制器的遥测、遥信及遥控。
产品型号说明：双电源切换智能控制器（BlueLight系列）根据应用场合和功能的不同分为多个型号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZPDY-II 中频电源 1
、概述
ZPDY-II 型中频电源控制器，采用单片机为主控制元件，运用数字处理及控制
技术，具有速度快、精度高，控制功能强大等优点，而中频电源广泛应用于冶金、
石油等加热设备中。
功能
控制器具有IGBT过流、输出过载、过温故障保护及状态自锁显示功能。
控制器具有延时开机、延时停机及延时参数设置更改的功能。
控制器具有IGBT输出电流、输出频率、占空比等显示功能。
使用条件和环境温度
单相 400-1500Hz 0-650-750-800-1300-1500-1600V
3.3输出电源功率：最大值 并联:650V-750V-800V 125A
串联:1300V-1500V-1600V 62.5A
4.4 起动按键 : 按下起动按键起动中频电源。
ZPDY-II
中频电源控制柜说明书
2.1
2.2
控制器具有频率、占空比参数的设置及更改功能。
2.3
2.4
3.1
输入电源 : 三相四线交流 380V 50Hz
3.2
输出电源 :
3.4
环境温度 :-40? —+85?
3.5
相对湿度 :,85%(25?)
四、 操作面板功能
4.1
功能按键:为各功能项切换键。
4.2
增加按键:数值按循环值增加“ 1”
4.3
减小按键 : 数值按循环值减小“ 1”
4.5 停止按键 : 按下停止按键停止中频电源。
4.6 LED 显示:用于显示功能项及各功能项参数。各功能表如下
ZPDY-II 中频电源 2
注:1、U、d任意一个参数设为OFF时，即关闭了定时开机、定时关机功能（启
动电源后为长期运行 ） 。
2、US dS显示的数据1分钟刷新一次。
4.7 发光管指示 : 用于显示当前状态。
电源指示 : 当控制器有电源时，电源指示灯亮。
运行指示 : 当系统正常运行时，运行指示灯亮 ; 当系统故障停机或停机时，运行
指示灯灭。
待机指示:定时关机后，运行指示灯亮且待机指示灯亮，为待机状态 ;LED显示
'd' “距再开机延时间值”。
过温指示:散热器的温度过高（大于80??5?）时过温指示亮，且LED显示
'HE 。过载指示：当IGBT中电流大于“ IGBT运行电流保护设定值”运行一段时
间，过载指示灯亮，且LED显示‘ HA
。
过流指示：当IGBT瞬间过流时，过流指示灯亮，且 LED显示‘ Hb。
4.8 数据设置后延时 2 秒记忆。
五、使用方法
5.1 设定及显示
5.1.1 本产品在首次使用时须知 : 上电延时 3 秒后各部件进入可使用状态。如需
定时开、关机功能，请设置开机运行时间与停机延时时间 ; 如不需定时开、关机功 能
（即开机长期工作 ），请确定“开机运行时间”设定与“停机延时时间”设定，至
少有一个为OFF状态。
5.1.2可设置的参数：‘ H频率（400- 1500Hz）; ‘ p'占空比（10-90%）; ‘ U
运
行时间设定值（3-900）分钟；‘d停机时间设定值（3-900）分钟
；
‘s'
自启动延时时
间（2-100） 秒（暂不设
定）。
注意:1、U d两参数均可设定为关（OFF），当其中任意一个参数为
OFF时，
将
关闭延时开关功能。
2、
'U d'两参数均不设定为OFF延时开、关机功能被打开。
5.1.3启动后显示的参数依次为‘ AA当前运行电流（IGBT输出）;
'US正常
运行时间的累计；‘ Ds距离再开机的时间；‘ H运行频率（可在运行时间调
整）; ‘P'
ZPDY-II 中频电源 3
运行占空比（可在运行时调整）;‘SP IGBT运行电流保护值；‘ U运行时间设
定值’d'停机时间设定值。
5.1.4 本产品在首次使用时需要调试 （完善了温度闭环控制时就不在需要调试
了），例:（ 静态测试即抽油机不工作 ）一口 1300米的井，将负载接至变压器的
（0-
700V）上，在频率1443Hz以及占空比80%寸，不到80分钟便可将抽油杆外露部分
加热到 80-
90?。
5.2 调试方法
1300米左右的井一般要接 （0-750V） 并
联。
5.2.1启动电源前将频率设定在1400Hz左右，占空比设定在40流右，然后启
动，查看电流（以下没有特殊说明，电流均指IGBT输出电流，可以用钳型表，也可
按功能键查看
‘ AA ）。
5.2.2 如果你认为加热的功率不理想 （过大或过小 ），可以按功能键切换到‘ P
在运行状态下调（减小或增加）占空比，就电缆而言，变压器输出 75-85A，加热功
率应足够
了。
5
5.2.3 如果要使功率达到最大，在上边第‘ 5.2.2 '的条件下将占空比加至
90%，然后增加或减小频率使电流增加，直到电流不再增加，此时输出功率最大。
5.2.4 动态运行时，油会带走一部分热量，即抽油杆的温度会比静态时偏低， 可
能需要观察一段时间 （2 小时 ）以确定油温度在 40-60?。
注:在整个过程中，电流不能大于？IGBT电流保护设定值？即不能出现过流，否
则控制器会自动保护 （ 保护后需断电复位 ） 。
5.3 在运行过程中有一个待机状态，此时控制器运行指示灯亮且待机指示灯 亮、
LED显示‘ d及停机距开机的延时时间。待机状态下功能键不起作用，可以
停机设定后重新开机 ; 如需要维护时，须断电。
5.4 故障显示意义及诊断
5.4.1 ‘ HA过流即IGBT输出电流大于“IGBT电流保护设定值”。
542 ‘ HB IGBT过流，属于IGBT保护之列，当出现此故障时IGBT管极有可
能已经损坏，要做详细的检测 （ 确定无问题后，方可使用 ） 。
543 ‘HE散热器温度过高（大于80?），要检查风桶的四个风机、
热继电器以及排风扇是否有损坏。
六、附图为参考安装接线图
ZPDY-II
中频电源
ZPDY-II
中频电源
ZPDY-II
中频电源 6
