激光告警技术综述2003
激光告警设备的发展过程及现状
激光告警设备的发展过程及现状2010-08-20 21:30:17| 分类：网上的资料| 标签：告警探测器视场入射激光|字号大中小订阅摘要：本文根据现有资料总结了激光告警设备的发展过程，并重点介绍了激光告警设备的工作原理及典型设备实例。
关键词：激光告警发展工作原理1 激光告警设备的发展过程激光技术的发展使人们开始研究激光对抗技术，从70年代的初级形式"激光报警器"：可实时判断激光威胁的存在并粗略判断激光来袭方向；到现在研制的具有多种性能的高级形式激光告警接收机：不仅能实时报警，而且能探测某些激光参数包括位置(方向)、激光波长、能量、重复频率及编码等。
国外对激光威胁的侦察、探测和告警工作都极为重视，先后研制了多种形式的激光告警接收机。
1.1 60－70年代首先出现的是60年代问世的带有威胁探测器的主动防御系统--红外探测器，安装在主战坦克上。
这种探测器在70年代得到了进一步的发展，不仅能对付连续的红外威胁，而且能对抗来自激光测距机、激光目标指示器的激光威胁。
据此，美国伯琴-埃尔默公司首先研制出了激光告警接收机(LWRs)，它与烟幕弹发射装置联合使用，形成了早期的对抗手段，至今仍是主动防御系统中广泛使用的对抗方式。
其后，法国、英国也先后公开展出了红外和激光警戒接收机、激光与红外探照灯探测器。
1.1.1 美国美国伯琴-埃尔默公司为激光告警的开发研制做出了巨大贡献。
该公司通过进行大量基础研究，申请并获准了两项专利，研制出法－珀型激光告警设备，即现在广泛装备部队的AN/AVR-2的原始样机。
1971年，美国伯琴－埃尔默公司申请了相干光探测器专利，用扫描式法－珀干涉仪探测激光的方向、波长，用硅光管接收信号，该专利于1974年获准。
在此专利基础上，1977年该公司又申请了分析相干辐射装置的专利，在上述专利的基础上加以改进，提高了探测1－6μm 波段的功能。
该专利于1979年获准。
该公司在上述两个专利的基础上，于1978年开始制MIWR多传感器警戒接收机的样机，识别0.45－1μm波段内激光源的方位、波长等。
关于激光对射报警系统
关于激光对射报警系统激光对射报警系统:激光对射报警系统采用了808nm波长不可见光激光技术,容易隐蔽布防,可以垂直或水平安装在防范区域内。
激光不会象无线电波、红外光那样,受到背景、不同温度物体的干扰,激光的穿透力强、误报率非常低。
防范距离远不受外界背景光的影响和干扰,在烈日下布防也不影响产品性能。
可以根据使用要求,调整探测距离,产品美观大方、安装调试方便、防水性能好适合用在室内、野外、户外等布防作业环境。
可全天候工作。
此系统产品己经通过中国公安部的质量合格认证。
应用范围广:可以广泛的应用在铁路、地铁、厂矿企业、大型油田油库、码头、图书馆、电力、博物馆、展览馆、学校、养殖场、机场警戒、监狱设防、军事重地、军械边防国境线戒备等需要重点加强监控防范、保安、防盗、边防越界、户外围场等所外环境。
激光对射报警系统的特点1.探测距离远,误报率低激光入侵探测系统与同类主动探测系统相比,对恶劣气候环境的适应性显著增强。
激光束发射的功率密度大,发散角小,光束集中,方向性好,使用同等功率器件的条件下,在百米处,目标接收激光光束的功率密度是红外发光二极管光束的数倍。
因而穿透雨、雪、雾、风沙能力强,极大降低了误报率。
2.抗干扰性强,对其它设备无干扰激光报警系统自身抗电磁干扰性强,并对警戒激光束传播通路以外的区域、设备无任何电磁干扰。
由于激光发散角小,光束集中,光束只在闭路中传输,当用多组激光探测器在直线方向接续传输或小转折角传输时。
均无红外线探测器所产生的相互串扰现象,从而消除此时红外线探钡(器产生的漏报警。
对周围环境无任何光散射、污染。
3.防范性强可实施连续交叉布防,无互相干扰的问题;可实施多道独立的光束平面、空间立体分布。
4.调整简单、适应性广1)激光对射报警系统的响应时间,可通过接收器电源板上的2路拨码开关进行200ms, 400ms, 600ms, 800ms的选择。
·2)可在一40 0C -}- 70℃的环境下正常工作,无需任何电加热器。
光电侦察告警技术的装备与发展
光 电侦察 告警 技 术 主要 有 激 光 侦察 告 警 、 外 红
侦察告警 、 紫外侦察告警和复合侦察告警等 。 ］
２ １ 激光侦 察 告警 。
激 光告 警技术 可 探测 激光 测距 机和 激光 照射器
等， 后者主要使用红外报警器、 激光报警器和综合报
警 器等 。红 外报警 器 主要 装备 在 战斗机 或其 他 飞机 上， 以便 及时 对来 袭 的红 外 制 导 导 弹 进 行 告警 。激
・
综述 与评 论 ・
光 电侦 察 告 警 技 术 的装 备 与 发 展
刘 志春 袁 文 苏 震 ， ，
（． １ 第二炮兵驻锦州地区专用保障装备军事代表室 ， 辽宁 锦 州 １ １０ ；． 二炮兵 司令部 通信部 ， ２００２第 北京 １０ ８ ） ０ ０ ５
摘 要 ： 绍 了光 电侦 察 告警技 术 的发 展历 程 以及 装 备 的研 制 、 介 改进 情 况 ， 出 了在 现 代 战争 指 中发展 光 电侦 察 告警技 术 的优 势和 重 要性 ， 点探 讨 了激 光侦 察 告 警 、 外侦 察 告 警 、 外侦 重 红 紫 察 告警 和复合 侦察 告 警技 术 的性 能及 其 特 点 ； 后分 析 了光 电侦 察告警 技 术 的未 来 发展趋 势 。 最 关键 词 ： 激光 ； 外 ； 红 紫外 ； 侦察 告警 ； 装备
Ｋｅ ｗｏｒ ｙ ｄｓ：ａ ｅ ；Ｒ ； ｌ ｓ ｒ Ｉ ＵＶ ； ｒ ｉ ｇ ｒ ｃ ｎ ａ ｓ ａ ｃ ｅ ｉ ｗａ ｎ ｏ ｏ ｎ ｉｓ ｎ ｅ； ｑｕｐｍｅ ｔ ｎ ｎ
１ 引 言
２ 光 电侦 察告 警技 术
光电侦察是指利用光电技术装备查明对方光电
武器 装备 的方 向、 置 、 配 性能 和数 量 ， 以声 、 并 光或 显 示等 形式 报警 。光 电侦 察分 主动 侦察 和被 动侦 察 两 种 工 作方式 ， 者主 要 使 用 激 光 雷 达 和 滤 光探 照 灯 前
光电告警技术分析及现状(全文)
光电告警技术分析及现状(全文)A XX：1006-8937（2021）23-0014-02光电告警技术日益成熟进展，在信息化战争中得到了广泛应用，使战争的进程和结局产生极速变化。
光电告警是指运用光电技术手段，对敌方光辐射源或光散射源进行探测、搜索、定位、辨识、测定，并确认其威胁程度，提供相应情报和公布告警信息的战争行动。
目前主要的光电告警技术有激光告警、红外告警、紫外告警，下面分别进行阐述。
1 激光告警激光告警装备所告警的主要对象是1.06 μm、1.54 μm和10.6 μm的激光。
最近正在开发以损害人的眼睛为目的的激光武器，Nd：YAG激光的2次谐波（波长：0.532 m）和氩激光（波长：0.515 m）等可见光波段的激光也成了威胁。
按照工作原理分为光谱识别型和相干识别型两种，光谱识别型又分为非成像型和成像型。
现装备的激光告警器大多为光谱识别型，并采纳直接探测拦截方式。
探测光源时需要将目标和背景分离，通过波长识别和时间识别，提取出激光光源。
波长识别利用光谱滤光技术，能够探测限定了探测波长范围的脉冲激光和连续振荡激光。
时间识别探测激光的脉冲重复频率，与背景光的直流信号分离，波长范围很宽，但只限定脉冲激光。
激光告警装置的告警范围，水平方向必需做到360 °，采纳两种方法实现，一是采取多个单元探测器并联的方式，二是采纳2维阵列凝视探测器方法。
单元探测器并联方式通过结合集光（聚光）透镜和单元探测器，比较各个探测器的信号水平（电平），进行方位分辨。
方位分辨能力取决于各个传感器的视场角和传感器的数目。
2维阵列探测器配有宽视场光学系统，探测器自身具有角度分辨能力，能够进行周密的方位测定。
单元探测器方式的角度分辨能力为15～45 °，2维阵列方式的为< 1 °。
探测波长区域由使用的光学系统和探测器的波长来决定，现正在研究开发有望成为威胁激光波长的0.5～1.1 μm区域。

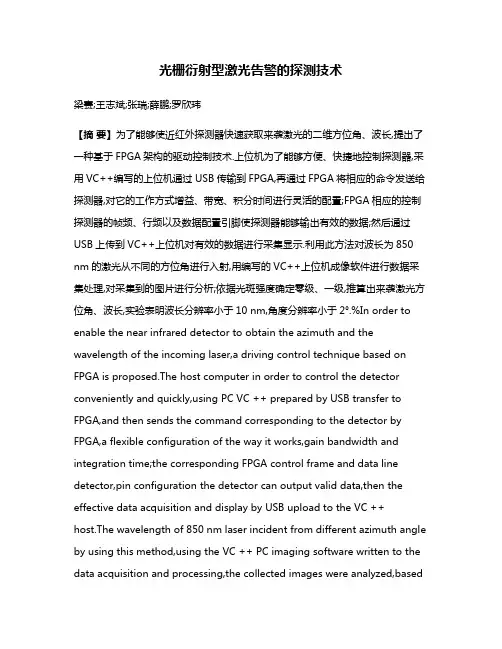

光栅衍射型激光告警的探测技术
光栅衍射型激光告警的探测技术梁赛;王志斌;张瑞;薛鹏;罗欣玮【摘要】为了能够使近红外探测器快速获取来袭激光的二维方位角、波长,提出了一种基于FPGA架构的驱动控制技术.上位机为了能够方便、快捷地控制探测器,采用VC++编写的上位机通过USB传输到FPGA,再通过FPGA将相应的命令发送给探测器,对它的工作方式增益、带宽、积分时间进行灵活的配置;FPGA相应的控制探测器的帧频、行频以及数据配置引脚使探测器能够输出有效的数据;然后通过USB上传到VC++上位机对有效的数据进行采集显示.利用此方法对波长为850 nm的激光从不同的方位角进行入射,用编写的VC++上位机成像软件进行数据采集处理,对采集到的图片进行分析;依据光斑强度确定零级、一级,推算出来袭激光方位角、波长,实验表明波长分辨率小于10 nm,角度分辨率小于2°.%In order to enable the near infrared detector to obtain the azimuth and the wavelength of the incoming laser,a driving control technique based on FPGA is proposed.The host computer in order to control the detector conveniently and quickly,using PC VC ++ prepared by USB transfer to FPGA,and then sends the command corresponding to the detector by FPGA,a flexible configuration of the way it works,gain bandwidth and integration time;the corresponding FPGA control frame and data line detector,pin configuration the detector can output valid data,then the effective data acquisition and display by USB upload to the VC ++host.The wavelength of 850 nm laser incident from different azimuth angle by using this method,using the VC ++ PC imaging software written to the data acquisition and processing,the collected images were analyzed,basedon spot intensity determination of zero order,first-order,calculated attack laser azimuth angle,wave length,experiments show that the wavelength resolution of less than 10 nm the angular resolution is less than 2 degrees.【期刊名称】《科学技术与工程》【年(卷),期】2017(017)031【总页数】6页(P252-257)【关键词】近红外阵列;激光告警;数据采集;VC++【作者】梁赛;王志斌;张瑞;薛鹏;罗欣玮【作者单位】中北大学信息与通信工程学院,山西省光电信息与仪器工程技术研究中心,太原030051;中北大学信息与通信工程学院,山西省光电信息与仪器工程技术研究中心,太原030051;中北大学信息与通信工程学院,山西省光电信息与仪器工程技术研究中心,太原030051;中北大学信息与通信工程学院,山西省光电信息与仪器工程技术研究中心,太原030051;中北大学信息与通信工程学院,山西省光电信息与仪器工程技术研究中心,太原030051【正文语种】中文【中图分类】TN215电子技术、通信技术激光告警探测技术在光电信息对抗领域应用非常广泛。
激光侦察告警技术现状与发展趋势
关键词：激光告警；激光主动侦察；超短脉冲告警
中图分类号：TN977；TN249
文献标识码：A
文章编号：2096-4706（2019）10-0044-03
Ｓｔａｔｕｓ ａｎｄ Ｄｅｖｅｌｏｐｍｅｎｔ Ｔｒｅｎｄ ｏｆ Ｌａｓｅｒ Ｓｕｒｖｅｉｌｌａｎｃｅ ａｎｄ Ｗａｒｎｉｎｇ Ｔｅｃｈｎｏｌｏｇｙ
ZHANG Fang，REN Huajun （The 27th Research Institute of China Electronics Technology Group Corporation，Zhengzhou 450047，China）
２０１９ 年 ５ 月 ２５ 日 第 ３ 卷 第 １０ 期
现代信息科技 Modern Information Technology
May.2019 Vol.3 No.10

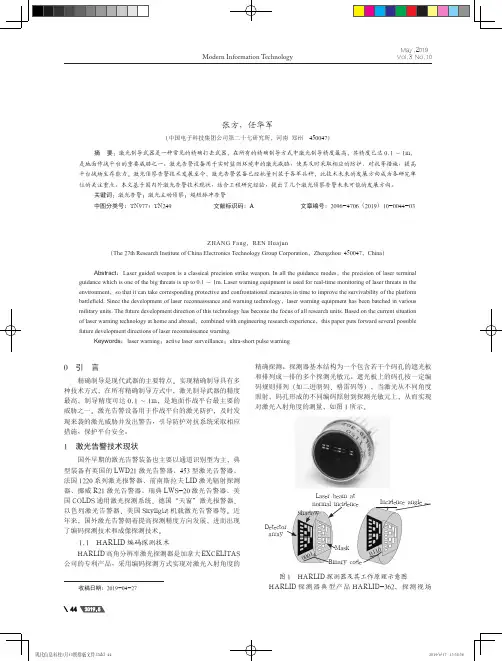

激光侦察告警技术现状与发展趋势
张方，任华军
（中国电子科技集团公司第二十七研究所，河南 郑州 450047）
摘 要：激光制导武器是一种常见的精确打击武器，在所有的精确制导方式中激光制导精度最高，其精度已达 0.1 ～ 1m，
Laser beam at normal incidence
Shadow
Incidence angle
Detector array
0001
Mask
0110
Binary code
图 1 HARLID 探测器及其工作原理示意图 HARLID 探 测 器 典 型 产 品 HARLID-362， 探 测 视 场
Abstract：Laser guided weapon is a classical precision strike weapon. In all the guidance modes，the precision of laser terminal guidance which is one of the big threats is up to 0.1 ～ 1m. Laser warning equipment is used for real-time monitoring of laser threats in the environment，so that it can take corresponding protective and confrontational measures in time to improve the survivability of the platform battlefield. Since the development of laser reconnaissance and warning technology，laser warning equipment has been batched in various military units. The future development direction of this technology has become the focus of all research units. Based on the current situation of laser warning technology at home and abroad，combined with engineering research experience，this paper puts forward several possible future development directions of laser reconnaissance warning.
激光告警技术综述2003
理想的激光探测告警装置应满足的要求 ：
探测器的接收视场足够大 探测器的光谱响应范围足够宽 探测率高 虚警率低 定位精度高 响应时间短 显示器提供的信息尽可能多 体积小、重量轻、价格低廉
激光探测告警器的技术分类
光谱识别型 相干识别型 光纤激光告警器 全息探测型 激光主动探测型
光谱识别型告警器
特性 核心器件 分类 非成像型 成像型 能否精 确定位 虚警率 成本
激光告警技术综述
作者：八分钟祭品
背景
激光技术在过去几十年得到了迅猛的发展，激 光武器以其特有的威力成为现代武器中的佼佼 者。为了对抗现代化战争日趋严重的激光威 胁 ，激光告警技术应运而生。 目的：快速探测敌方激光威胁的存在，尽可能 确定出其方位、波长、强度等特性并进行声光 报警，为我方躲避、防护或反击争取时间。
1 2
3
4
5
激光探测告警技术发展趋势
将波长覆盖范围不同的探测器组合到一起来拓 宽光谱响应范围的告警器 小型、便携式的激光告警器 小型的、抗辐射能力强的卫星载激光告警设备
3Q for listening！
激光探测告警Biblioteka 术发展现状国外自上世纪70年代开始激光探测告警技术和器件的研制，80年代开始 逐步装备部队。经过近30年发展，技术上已日臻成熟。各国研制成功的 激光探测告警设备有几十种之多。 非成像型研究最早，技术简单且发展最成熟；成像型虽方位测定精度高， 但只能单波长工作，因而只能用于特定波长的激光告警； F-P型在波长和方位测定上性能优越，因而发展较快且已形成产品和装备； 迈克尔逊型能够精确测定波长和方位，且能够截获单次激光短脉冲，但 由于技术难度大，工艺要求和研制成本高，现处于室内原理阶段。 光纤激光告警器已装备部队，是当今激光告警器研究之重点，适合于高速 飞行目标的自卫防护。 全息探测型体积小，重量轻，但制作工艺复杂，衍射效率较低，在使用 上受到了一定的限制。 激光主动探测型由俄罗斯人提出，俄军方已有所装备，但国内未见有效 且实用的系统的报道。
国外激光威胁告警器发展现状及评价
×
Ｃｏｒｐｏｒａｔｉｏｎ
＆
口
ＬＷＳ—ＣＶ
警
车载激光
器
告警器
南非
若干 ０．５＿１．８
Ｘ
Ａｖｉｔｒｏｎｉｃｓ
３６０
５５
３６０
—１５—９０
±１： ±４５ 驾束
１５
一２０—５０：
３６０ 顶告警１００
１５
圆锥角
（除驾束）
、／ 、／ 、／
×
×
、／ 、／
×
×
×
、／ 、／ 、／ 、／
ＬＩＲＤ一１激 光辐射探 测告警器
Ｏ．６一ｌｌ
１２前视
３６０
一６—２０
３０后视
×
、／ 、／
Ｘ
×
ＡＮ／ＡＶＲ－２Ａ（Ｖ） 激光威胁 探测装置
美国 Ｒａｙｔｈｅｏｎ Ｓｙｓｔｅｍｓ
４
０．５～１．６
ＡＮ／ＡＶＲ一３（Ｖ） 机载激光 告警系统
美国
Ｒａｙｔｈｅｏｎ Ｓｖｓｔｅｍｓ
４＿８ 带ｌ／带２
１２２０系列 激光告警
接收机
英国 ＢＡＥ Ｓｙｓｔｅｍｓ
每个一１２—
４７：一１２—
９０可选
顶攻击
３６０
覆盖
±７．５ ±７．５
×
、／ 、／
×
×
×
、／ 、／
Ｘ
×
ＡＮ／ＶＶＲ—ｌ
英国Ｃｅｏｄｒｉｃｈ，
激光告警
Ｏｐｔｉｃａｌ ａｎｄ
４
Ｏ．５～１．６
×
接收机系统 陆
Ｓｐａｃｅ Ｓｙｓｔｅｍｓ
用
ＬＴＳ一１型
激光威胁
激
传感器
光
巴基斯坦
Ａ１ Ｔｅｃｈｎｉｑｕｅ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作者：八分钟祭品
背景
激光技术在过去几十年得到了迅猛的发展，激 光武器以其特有的威力成为现代武器中的佼佼 者。为了对抗现代化战争日趋严重的激光威 胁 ，激光告警技术应运而生。 目的：快速探测敌方激光威胁的存在，尽可能 确定出其方位、波长、强度等特性并进行声光 报警，为我方躲避、防护或反击争取时间。
理想的激光探测告警装置应满足的要求 ：
探测器的接收视场足够大 探测器的光谱响应范围足够宽 探测率高 虚警率低 定位精度高 响应时间短 显示器提供的信息尽可能多 体积小、重量轻、价格低廉
ห้องสมุดไป่ตู้光探测告警器的技术分类
光谱识别型 相干识别型 光纤激光告警器 全息探测型 激光主动探测型
光谱识别型告警器
特性 核心器件 分类 非成像型 成像型 能否精 确定位 虚警率 成本
光电二极管 否 CCD 能
高 低
低 高
实例： 实例：坦克载阵列激光侦查告警器
图2 图1
相干识别型
特有器件：F-P标准具或迈克尔逊干涉仪
通过检测干涉环的中心位置和各环位置，即可 定激光入射角度和入射激光的波长： 方位角 俯仰角 第N个圆环的半径为：
光纤激光告警器
特点：用光纤的一端作为 接收机的前端，探测器与 光纤的另一端相连， 由此 使得暴露在外面的激光告 警器探头十分小巧，便于 安装。
1 2
3
4
5
激光探测告警技术发展趋势
将波长覆盖范围不同的探测器组合到一起来拓 宽光谱响应范围的告警器 小型、便携式的激光告警器 小型的、抗辐射能力强的卫星载激光告警设备
3Q for listening！
激光探测告警技术发展现状
国外自上世纪70年代开始激光探测告警技术和器件的研制，80年代开始 逐步装备部队。经过近30年发展，技术上已日臻成熟。各国研制成功的 激光探测告警设备有几十种之多。 非成像型研究最早，技术简单且发展最成熟；成像型虽方位测定精度高， 但只能单波长工作，因而只能用于特定波长的激光告警； F-P型在波长和方位测定上性能优越，因而发展较快且已形成产品和装备； 迈克尔逊型能够精确测定波长和方位，且能够截获单次激光短脉冲，但 由于技术难度大，工艺要求和研制成本高，现处于室内原理阶段。 光纤激光告警器已装备部队，是当今激光告警器研究之重点，适合于高速 飞行目标的自卫防护。 全息探测型体积小，重量轻，但制作工艺复杂，衍射效率较低，在使用 上受到了一定的限制。 激光主动探测型由俄罗斯人提出，俄军方已有所装备，但国内未见有效 且实用的系统的报道。
全息探测型
采用一套全息透镜代替相干探测中所用的干涉 仪，利用的是光的衍射原理。 全息透镜将不同激光波长的焦点沿光轴分布， 焦点的位置成为激光波长的函数，而在像面上 会聚光斑的空间位置则与激光入射的角度有光。
激光主动探测型 激光主动探测型 主动
工作原理基于 “猫眼效应”
相对于被动探测技术而言，其具有以下优点： 测量精度高、直观性强、受地面杂波干扰影响 小、可探测回波强度高
