TiO2纳米管的制备及其亲水性研究
TiO2纳米管的制备及其亲水性研究
一, TiO2纳米管的制备
1 实验方法：阳极氧化法。
2 实验原料及仪器：纯钛片 0.5%HF溶液稳压电源烧杯吹风机镊子
3 二氧化钛纳米管阵列形成机理
电化学阳极氧化法形成TiO2纳米管阵列的过程是电场作用下,浸入HF电解液中的钛基体表面阻挡层与电解液界面处出现TiO2生成和TiO2的化学溶解并生成纳米管的过程。
在阳极氧化过
程的开始阶段,钛基体与电解液中的 O-2或OH-迅速生成一层很薄的氧化层,即阻挡层,并在
形成的阻挡层两边产生较大电场。
在电场的作用下,电解液中的氟离子定向撞击阳极钛基体表面并与之发生反应,从而在阻挡层的表面形成许多小凹坑,下述反应式表明阻挡层小凹坑
的形成原因:
随着TiO2生成和TiO2的化学溶解之间达到平衡，小凹坑逐渐变深进而形成纳米管。
4 实验装置：
4 实验步骤：○1取9片纯钛片磨平，用蒸馏水清洗后分3组,每组3片。
（只用蒸馏水清
洗吗？）
○2将氧化设备浸入体积分数为0.5%的HF溶液中，调节稳压电源使电压稳定在15V.
○3取第一组3片纯钛片编号为1,2,3 分别固定在阳极侵入HF溶液中反应35,40,45 分钟。
○4待反应完成后将钛片取出，取出时注意标记钛片的正反面（对着阴极为正面），用吹风机将钛片吹干
○5调节稳压电源使电压稳定在20V 取第二组钛片编号4,5,6号，重复○3○4步操作
○6调节稳压电源使电压稳定在25V 取第三组钛片编号 7,8,9号，重复○3○4步操作
4 实验现象: 没通电时Ti片表面有大量气泡冒出，接通电源后阴极有气泡出现并与阳极气泡一同消失。
制得样品吹干后表面呈浅绿色或淡紫色。
二, 亲水性的测量
1. 原理：TiO2纳米管的亲水性可通过测出水滴在其表面的接触角直观明了的表示出来。
2. 仪器：注射器，接触角测量仪，蒸馏水
3. 步骤：用注射器吸入蒸馏水，分别测出水在 9片样品表面的接触角，并且测出样品正反两面的接触角
4. 将测得数据记录在下面表格中
保存好标红色的这几个样品，开学拿去做扫描电镜。
由表中数据看出接触角最大的是第5号样品，分析表中数据可得出阳极氧化法制TiO2纳米管阵列最佳条件为：电压20V,反应时间为40分钟。
三,最佳条件下亲水性测量
再取6片磨平纯钛片分别在20V电压下反应40分钟制取TiO2纳米管阵列
(注：1-6号样品的数据由于粗心忘记记录了，只记录平均值了)这些数据很关键，能否重测，因为它反映了该条件实验结果的可重复性。
四，自己想法
1.从测得数据中观察样品正反面的亲水性几乎相同，正对或背对阴极面的阵列对亲水性没
影响
2.从反应机理中看出F 的浓度对管的长短与孔径大小有一定影响。
（怎么得到这个结
论？）
3.纳米管形成时，管中的氟离子,水分子等小颗粒物质可能对管阵地亲水性造成影响，这
是造成测得数据有些偏差较大的原因。
如果用超声波处理除去小颗粒会得到更准确的数据
4.TiO2纳米管形成是钛片被氧化为TiO2与TiO2中的Ti被氟离子置换而溶解达到的平衡。
如能改变平衡条件使溶解大于氧化而制得通透管那么管阵将更加不亲润。
（为什么？）5.纳米管孔径大小及管的长短对亲水性有一定的影响，孔径变大，管变长都会使纳米管阵
列亲水性减弱。
（怎么得到这个结论？）
6.纳米管的密度对亲水性可能也会有一定的影响，管变密亲水性减弱。
（怎么得到这个结
论？）
7.纳米管阵经不同温度的热处理会对管的硬度有不同程度影响，进而改变管阵地亲水性，
热处理时的保温时间长短可能也会对亲水性有一定的影响（需试验证实）
五，进一步实验
1.改变HF溶液的浓度，取大于0.5%和小于0.5%各取几组探究HF溶液的浓度对纳米管阵
列形成及其亲水性的影响。
——先不要作这个。
2.改变HF溶液的温度探究温度对纳米管阵列形成及其亲水性的影响。
——先不要作这个。
3.把纳米管阵经不同温度的热处理及不同的保温时间探究热处理和保温时间对纳米管阵
列形成及其亲水性的影响。
——值得作，但先完成下面安排，再作这个。
我的安排，请参考
一、实验结果的可重复性确认
1、重复上述“三,最佳条件下亲水性测量”，记下具体数据。
2、确认数据的可靠性和可重复性，如下：
取３片钛片，分别重复“一，４实验步骤”中２、５、８号试样的实验，但是条件有一点改变：１）磨平后，依次用丙酮，无水酒精、水超声清洗５分钟，取出油脂，确保样品干净，然后再作阳极氧化试验；２）阳极氧化试验结束后，用清水清洗，再吹干，之后立即进行接触角测试，记录数据。
二、接触角随时间变化（需要在上面实验一做完，把数据发给我看后，再讨论进行）
2、5、8号试样的接触角随时间变化曲线，时间间隔由你依据变化快慢确定，可以是每10秒测一次，或者每30秒测一次。
三、热处理对接触角的影响。
TiO2纳米管的制备方法及其应用
沉 积法 ，沉 积所 得 的无 定形 Ｔ Ｏ 纳 米管 经 ｉ２ ４０ ５ ℃加 热 处 理 ｌ ｈ，脱水 可 得 管 径 为 ５ ～ Ｏ ７ｎ ０ ｍ，管 壁厚 为 ２ ｎ 的 锐钛 矿 型 Ｔ Ｏ， ５ｍ ｉ 纳 米 管 ； ｃ ａ ｏ ｋ Ｍｉｈ ｉ ｗｓｉＡ等 ｌ 利用空 气压 力将 钛 酸异丙酯溶 液压人高 度有序的 Ｐ ＡＡ 模 板 孔 道 中 ，再进 行 分 解 ，生 成管 径 为 ５ ～ Ｏ ７ｒ ０ ｍ、壁 厚为 ３ ｍ 的 ＴＯ 纳米管 ，所 得纳 ｉ ｉ ｒ ｉ， 米 管 要 优 于 溶 胶 一凝 胶 法 。 Ｊｎ ｏ ｇ Ｈｗａ ｕ ｇ ［以 有机凝 胶体 作为 Ｊｎ 等 １ ｏ ｌ 模 板 ， 利 用 有 机 凝 胶 法 成 功 制 备 了 双 层 Ｔ Ｏ 纳 米 管 ，纳 米 管 内径 为 ５ ０ ｍ，层 间 ｉ ０ｎ 距 约为 ８ ｎ ～９ ｍ。利 用模 板法 所制 备 的 Ｔ Ｏ ｉ 纳 米 管 的 管 径 大 ， 制 备 过 程 及 工 艺 较 复 杂 ，现 阶 段 较 多采 用 水 热 法 ｌ１ １。 ｔ １ ３ 阳极氧 化法 。 阳 极 氧 化 法 就 是 将 纯 钛 片 在 ＨＦ溶 液 中经 阳极 腐 蚀而 获 得 Ｔ Ｏ 纳 米 管 。这 种 方 ｉ 法 可 以制 得 排列 整 齐 的纳米 管 。 Ｇ ｎ ｏ ｇ等 “ 用纯 钛片 （９ ９ ％）浸入 ０ ５ （ ９ ．９ ． ％ 质量 分数 ） 的氢 氟 酸 电解 液 中 ，通 过 改 变 不 同 的 阳 极 电位 、 电解 液 等 条 件得 到 不 同 尺 寸 的 Ｔ Ｏ， ｉ 纳 米管 。当 电压为 ２ Ｖ，氧化 ２ｒｉ ，得 ０ ０ ｎ时 ａ 到 排 列很 好 的 Ｔ Ｏ 纳 米 管 。所 得纳 米 管 在 ｉ， 空 气 氛 中 煅 烧 ，２ ０ 时 由无 定 型 转 变 为 ８℃ 锐 钛矿 型 ，６ ０ ２ ＂ 完全 变成 金 红石 型 。 在 Ｃ时 氩 气氛中 ５ Ｏ ７ ℃变 为 金 红 石 型 ，其 孔径 和 壁 厚分 别减 少 １ ％和 ２ ％，当温 度 高于 ５ ０ ０ ０ ８ ℃ 时 ，纳 米 管 就 会 塌 陷 。 Ｍｏ ． Ｋ 等 【 以 不 同 的升 温 速 率 （ ． ｒ Ｇ． ｌ ３ ０ ４ ～２．Ｖ／ ｎ 将 阳极 电 位 从 １ Ｖ升 至 ３ ０ ｍｉ ） Ｏ ２ Ｖ，随 着 阳 极 电位 的 线 性 增 加 导 致 纳 米 ３ 管 内 径 也 呈 线 性 增 加 。 最 后 得 到 长 度 约 ５ ０ ｍ 的 圆锥 形 Ｔ Ｏ 纳 米 管 。该 纳米 管 的 ０ｒ ｉ ｉ 稳定性很高 ，在 ６ ０ ０ ℃以 下 可 以保 持 其 结 构 稳 定性 “１ 。 １ 微波合成 法 ４ 微 波 合 成 法 实 际 上 是 在 水 热 合 成 法 的 基 础 上 发 展 起 来 的 一 种新 型 的 纳米 材 料 合 成 方 法 。在 微 波 条件 下水 热 合成 纳 米 管 是 将 纳米管 的合成 体系 置于 微波 辐射范 围 内 ，利 用 微 波 对 水 的 介 电作 用进 行 合 成 ， 是 一 种 新 型 的 合 成 方 法［ 】 １。 ５ 吴省 『 等 将一 定 量 Ｔ Ｏ 粉 末 放 入 装 有 Ｉ ｉ， ５ ｍｌ ０ ｌ Ｌ ０ １ ｍｏ ／ Ｎａ Ｈ 溶液 的聚 四氟 乙 烯 Ｏ 反 应 釜 中 ，超 声 １ ｒｉ 散 颗 粒 ，然后 将 ０ ｎ分 ａ 反 应 釜 置 于 带 有 回流装 置 的微 波 炉 内 ，在 微波 作 用 下 回流 加热 ９ｍｉ ，取 出反 应 釜 ， ０ ｎ
TiO2纳米管的制备及改性研究的开题报告
TiO2纳米管的制备及改性研究的开题报告一、选题背景与意义纳米技术是21世纪发展的新兴技术，其在材料科学、生物科学、环境科学等领域有着广泛应用。
纳米孔管材料是一种具有特殊表面性能和空间结构的材料，其在催化、吸附和分离等领域有着广泛应用。
TiO2纳米管是一种典型的纳米孔管材料，其表面带有许多羟基和氧化物基团，具有良好的化学稳定性、强光催化活性等特点。
本研究将重点探讨TiO2纳米管的制备及改性方法，旨在提高其催化性能和应用价值，为环保、新能源等领域的发展做出贡献。
二、研究内容和方法1. 制备TiO2纳米管的不同方法通过文献调研和实验探索，总结TiO2纳米管的制备方法，包括氧化分解法、电化学合成法、水热法等，分析其优缺点和适用范围。
2. 对TiO2纳米管进行表面改性采用不同的表面改性方法，如物理改性、化学改性等，改变其表面性质，提高其催化活性和稳定性。
比较不同改性方法对催化性能的影响，寻找最优改性方法。
3. 分析TiO2纳米管的催化性能使用催化反应器对TiO2纳米管进行催化性能测试，比较不同制备方法和改性方法对催化性能的影响。
利用扫描电镜、透射电镜等对TiO2纳米管进行形貌表征和结构分析。
三、预期结果1. 确定一种最适合制备TiO2纳米管的方法，并优化其制备条件。
2. 确定一种最优的表面改性方法，提高其催化性能和稳定性。
3. 对比不同制备和改性方法对TiO2纳米管催化性能的影响，探究其影响因素和机理。
四、研究意义1. 提高TiO2纳米管的催化性能，开发更多实际应用场景。
2. 探究纳米孔管材料的制备和改性方法，为纳米材料的研究提供新思路。
3. 对环保、新能源等领域的发展做出贡献。
TiO2纳米管制备修饰及应用研究进展
Ｋｅ ｙ ｗ ｏ ｒ ｄ ｓ ：Ｔｉ Ｏ２ ｎ ａ ｎ ｏ ｔ ｕ ｂ ｅ ，ｐ ｒ ｅ ｐ ａ ｒ ａ ｔ ｉ ｏ ｎ，ｍｏ ｄ ｉ ｆ ｉ ｃ ａ ｔ ｉ ｏ ｎ ，ａ ｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ
自１ ９ ７ ２年 Ｆ ｕ ｊ ｉ ｓ ｈ ｉ ｍａ等口 发 现 了 ｎ型半 导 体
加 工 工 艺
材 料 研 究
及 应 用研 究进 展 Ｔｉ Ｏ２纳 米 管制 备 修 饰
王亚云 ， 邵 谦
（ 山东科 技 大 学 化 学 与 环 境 工 程 学 院 ， 山东 青 岛 ２ ６ ６ ５ ９ ０ ）
摘 要 ： Ｔｉ Ｏｚ纳米 管具有 巨大的 比表 面积 以及 稳 定的 化 学性 质等 优 异特 性 ， 在 众 多领 域都 有 广 泛 的
和 传感 器等 领域 的应 用研 究现 状 。
关 键词 ： Ｔ ｉ ０ 纳 米管 ； 制备 ； 修饰 ； 应用
中图分 类号 ： Ｔ Ｂ ３ ８ ３ 文 献标 志码 ： Ａ
Ｗ ＡＮＧ Ｙａ ｙ ｕ ｎ。ＳＨＡＯ Ｑｉ ａ ｎ （ Ｓ ｃ ｈ ｏ ｏ ｌ ｏ ｆ Ｃ ｈ ｅ ｍｉ ｓ ｔ ｒ ｙ ａ ｎ ｄ Ｅｎ ｖ ｉ ｒ ｏ ｎ ｍｅ ｎ ｔ Ｅｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ ，Ｓ ｈ ａ ｎ ｄ ｏ ｎ ｇ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ ｃｉ Ｓ ｅ ｎ ｃ ｅ ａ ｎ ｄ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ， Ｑｉ ｎ ｇ ｄ ａ ｏ ２ ６ ６ ５ ９ ０ ，Ｃｈ ｉ ｎ ａ ）
Ｔｉ Ｏ 电极可 光 催 化 分 解 水 以来 ， Ｔｉ Ｏ 因 其 稳 定 的
１ ． ２ 水 热 法
水 热法 的反 应条 件 易 于控 制 ， 得 到 的纳 米 材料

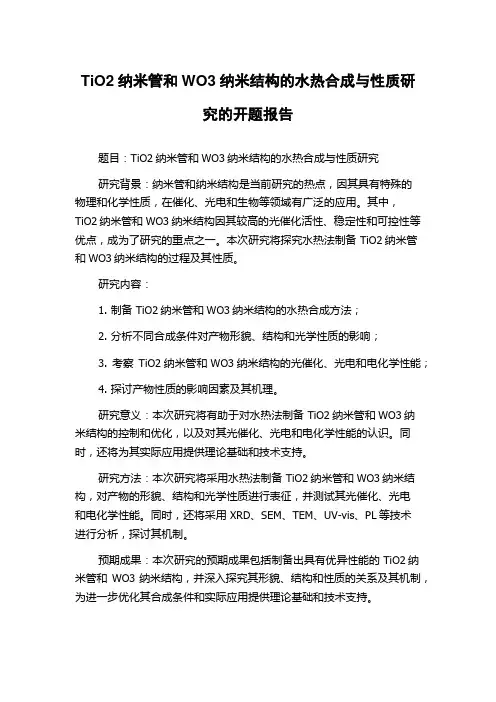

TiO2纳米管和WO3纳米结构的水热合成与性质研究的开题报告
TiO2纳米管和WO3纳米结构的水热合成与性质研
究的开题报告
题目：TiO2纳米管和WO3纳米结构的水热合成与性质研究
研究背景：纳米管和纳米结构是当前研究的热点，因其具有特殊的
物理和化学性质，在催化、光电和生物等领域有广泛的应用。
其中，
TiO2纳米管和WO3纳米结构因其较高的光催化活性、稳定性和可控性等优点，成为了研究的重点之一。
本次研究将探究水热法制备 TiO2纳米管和WO3纳米结构的过程及其性质。
研究内容：
1. 制备 TiO2纳米管和WO3纳米结构的水热合成方法；
2. 分析不同合成条件对产物形貌、结构和光学性质的影响；
3. 考察TiO2纳米管和WO3纳米结构的光催化、光电和电化学性能；
4. 探讨产物性质的影响因素及其机理。
研究意义：本次研究将有助于对水热法制备 TiO2纳米管和WO3纳
米结构的控制和优化，以及对其光催化、光电和电化学性能的认识。
同时，还将为其实际应用提供理论基础和技术支持。
研究方法：本次研究将采用水热法制备 TiO2纳米管和WO3纳米结构，对产物的形貌、结构和光学性质进行表征，并测试其光催化、光电
和电化学性能。
同时，还将采用 XRD、SEM、TEM、UV-vis、PL等技术
进行分析，探讨其机制。
预期成果：本次研究的预期成果包括制备出具有优异性能的 TiO2纳米管和WO3纳米结构，并深入探究其形貌、结构和性质的关系及其机制，为进一步优化其合成条件和实际应用提供理论基础和技术支持。
钛基TiO2纳米管光电极制备及性能研究
３ ｈａｘ Ｅ ｔ — ｘ ｓｅｔ ｎａｄＱ ａ ｎｉ ｕｅｕ Ｘ ’ｎ７０ ６ ， ｈ ａ ．Ｓａｎｉ ｎｒ Ｅ ｉＩ ｐｃ ｏ ｎ ｕｒ ｔ ｅＢ ｒａ ， ｉａ １０ ８ Ｃ ｉ ） ｙ ｔｎ ｉ ａ ｎ ｎ
Ａｂｓｒ ｃ ：Ｔ Ｏ，ｎ ｎ ｔ ｂ ｏ ｏ ｌｃｒ ｄ ｓａｅ ｐ ｅ ａ ｅ ｙ ａ ｏ ｉ ｘ ｄ ｔｏ ｎ ｄ ｆｅ ｅ ｔｅｅ ｔｏｙ ｅ ．Ｓ ｔａ ｔ ｉ ａ ｏ ｕ ｅｐｈ ｔｅ ｅ ｔｏ ｅ ｒ ｒ ｐ ｒ ｄ ｂ ｎ ｄｃ ｏ ｉ ａｉｎ ｉ ｉ ｒ ｎ ｌ ｃｒ ｌｔｓ ＥＭ 、 ＵＶ— Ｓ— ＶＩ ＤＲＳ ａ ｄ ＸＲＤ ｒ ｓ ｄ ｔ ｈａａ ｔ ｒｚ Ｏ２ｎ ｎ ｔ ｂ ｒａ ．Ｅｆｅ ｔｏ ｎ ｄ ｚｎ ｉ ｎ ａ ｅ ｕ ｅ ｏ ｃ ｒ ｃｅ ｅＴｉ ａ ｏ ｕ ｅ ａｒ ｙ ｉ ｆｃ ｆａ ｏ ｉｉ ｇｔｍｅ、 ａｃｎ ｔｏ ｃ ｌ ｉ ａｉ ｎ
关键 词 ：光 电催 化 ； ｉ，纳米管 ；阳极 氧化 ；亚 甲基 蓝 ＴＯ 中图分类号 ： ６ ６ ０ ４ 文 献标志 码 ： Ａ
Ｐｒ ｐ ｒ ｔｏ ｎ ｏ ｅ ｔ ｆ Ｔｉａ ｕ ｓ ｄ Ｔｉ ｅ ａ ａ ｉ ｎ ａ ｄ Ｐｒ ｐ ｒ ｙ ｏ ｔ ｎｉ ｍ Ｂａ ｅ ０，Ｎａ ｏ ｕ ｏ ｏ ｌｃ ｒ ｄｅ ｎ ｔ ｂｅ Ｐｈ ｔ ｅｅ ｔ ｏ
ｓ ｈ ｈ ｗ ｈ ｔ ｈ ｏｍａｉｎ ｏ Ｏ２ｎ ｎ ｔ ｂ ａ ａ ｅ ａ ｃ ｒａｎ ｐ ｒｏ ｆｏ ｉ ａｉｎ ｔｍｅ，ａ ｄ ｔ ａ ｔ ｕ ｓ ｓ ｏ ｔ ａ ：ｔ ｅ ｆｒ ｔｏ ｆＴｉ ａ ｏ ｕ ｅ ｃ ｎ ｔｋ ｅ ｔ ｉ ｅ ｄ ｏ ｘ ｄ ｔｏ ｉ ｉ ｎ ｈ ｔｉｓ ＵＶ— ｓａ ｓ ｒ ｔｏ ａ ａ ｉ ｎ ｒ ａ ｅ ｔ ｈ ｘｄ ｔ ｎ ｔｍｅ Ｔｈ Ｏ２ｎ ｎ ｔ ｂ ｒ ｐ ｒ ｄ ｉ Ｖｉ ｂ ｏ ｐ ｉｎ ｃ ｐ ｃ ｔ ｉ ｃ ｅ ｓ ｓ ｗｉ ｔｅ ｏ ｉ ａ ｉ ｉ ． ｙ ｈ ｏ ｅ Ｔｉ ａ ｏｕ ｅ ｐ ｅ ａ ｅ ｎ ＮＨ４ ＋ Ｆ
三电极体系制备TiO_2纳米管
Ｐｒｅｐａｒａｔｉｏｎ ｏｆ ＴｉＯ２ｎａｎｏｔｕｂｅ ａｒｒａｙｓ ｂｙ ｔｈｒｅｅ ｅｌｅｃｔｒｏｄｅｓ ｓｙｓｔｅｍ
Ｂａｏ Ｙｉｎ Ｘｉａｏ Ｓｈｕｎｈｕａ Ｗａｎｇ Ｒｅｎｈｅｎｇ Ｊｉａｎｇ Ｙｉｎｇ Ｆａｎｇ Ｆａｎｇ
图２ 不同电压的 ＴｉＯ２ 纳米管阵列 ＳＥＭ 图像
２．１．３ 水 分 含 量 对 纳 米 管 形 貌 的 影 响 图３是纯钛箔在０．５％（ｗ）ＮＨ４Ｆ 的乙二醇电解液含水量
分别为１％、５％ 和 ９％ 电 压 为 ６０ Ｖ 恒 压 氧 化 ６０ｈ 后 生 成 的 ＴｉＯ２ 纳米管阵列结构 ＳＥＭ 图 像。 可 以 看 出 在 同 一 种 电 解 液 体系中氧化时间相 同，当 含 水 量 为 １％ 时，生 成 了 独 立 的 纳 米 管，其管壁厚约４０ｎｍ，管 内 径 约 ８０ｎｍ；当 含 水 量 为 ５％ 时，生 成的纳米管管壁 厚 约 ３０ｎｍ，管 内 径 约 ９０ｎｍ；当 含 水 量 在 ９％ 时，纳米管形貌发生很大变化，生 成 的 纳 米 管 管 壁 厚 约 １５ｎｍ， 管内径约３００ｎｍ。以 上 结 果 表 明：阳 极 氧 化 电 解 液 中 水 的 含 量 是 影 响 ＴｉＯ２ 纳 米 管 形 貌 和 尺 寸 的 主 要 因 素 。 对 于 同 一 电 解液体系，通过控 制 电 解 液 中 水 的 含 量 可 以 有 效 的 制 备 出 形 貌和尺寸可控的 ＴｉＯ２ －ＴｉＯ２ 光 催 化 协 同 降 解 聚 乙 烯 醇 ［Ｊ］．应 用 化 学 ，２００７，２４（５）：５７０－５７４．
［４ ］ Ｗａｎｇ Ｙ Ｑ，Ｃｈｅｎ Ｓ Ｇ，Ｔａｎｇ Ｘ Ｈ，ｅｔ ａｌ．Ｍｅｓｏｐｏｒｏｕｓ ｔｉｔａｎｉｕｍ ｄｉｏｘｉｄｅ ｓｏｎｏｃｈｅｍｉｃａｌ ｓｙｎｔｈｅｓｉｓ ａｎｄ ａｐｐｌｉｃａｔ ｉｏｎ ｉｎ ｄｙｅ ｓｅｎｓｉｔｉｚｅｄ ｓｏｌａｒ ｃｅｌｌｓ ［Ｊ］．Ｊｏｕｒｎａｌ ｏｆ Ｍａｔｅｒｉａｌ Ｃｈｅｍｉｓｔｒｙ，２００１，１１（２）：５２１－５２６．
TiO2纳米管合成方法的简单介绍
TiO2纳米管合成方法的简单介绍试验方法1.原子层积法合成TiO2纳米管背景介绍：常见合成纳米管的方法限制于溶胶-凝胶法，利用氧化铝模板在强酸中的灵敏性。
在这篇文章中，介绍一种新方法，采用原子层沉积方法将TiO2纳米管沉积到氧化铝薄膜上。
在这里，AAO也是作为一种模板，具有以下的特点：孔径为25nm。
在这种的新的方法中：前驱体是钛的醇盐（本方法采用的是：Ti(OCH(CH3)2)4）与水的混合物，载体是N2 气，每一个脉冲为一个反应周期。
2.阳极氧化方法制备纳米管采用一步交流阳极氧化的方法合成具有竹子形貌的双壁TiO2纳米管常见合成TiO2纳米管的方法有：溶胶-凝胶法、水热合成法、超声电化学法、阳极氧化法、微波合成法等，其中最常见的合成法就是阳极氧化钛片，它的主要影响因素有：电解质浓度、外加电压、氧化时间、电化学扫描速率等，影响其结构最近，Albu和其科研团队发现，如果外加电压是交流电，电解质溶液是乙二醇，就会合成竹状的TiO2纳米管，然后制成太阳能染料敏化电池，发现具有比普通平滑结构的纳米管有高的光电转化效率，本文介绍一种新的合成方法：一步到位的阳极氧化方法，合成一种新的结构，包括了竹状和双壁结构的纳米管特征，在这种方法中，双壁结构在加热程序之前就合成了。
其详细过程如下：science 4实验部分，首先都要对钛片（纯度为99.9%，厚度为0.25nm）进行脱油的预处理。
分别用丙酮、异丙醇、甲醇清洗液超声清洗，然后在氮气环境下干燥。
阳极氧化过程：在一个二极体系中进行，阳极为钛片，阴极为铂纱网，电解质溶液为：质量分数为0.25%NH4F的乙二醇溶液，温度为室温。
在阳极氧化过程中电压的控制是通过吉时利2400电源控制器，外加电压在120V/80V(高电位)~40V/20V（低电位）变动。
然后将制得的样本用去离子水清洗，在500℃高温下煅烧2小时，升温和降温的速率保持在2℃/min。
以获得TiO2的锐钛矿型结构，为了比较本实验方法获得的TiO2纳米管的特殊性，在相同的电解质溶液中，外加电压是恒压40V，制得管壁平滑的纳米管。
TiO2纳米管的制备表征及储氢性能研究
TiO2纳米管的制备及储氢性能研究摘要作为一种新型的清洁能源，氢的廉价制取、安全高效储存、与输送及规模应用是当今研究的重点课题，而氢的储存是氢能应用的关键。
优良的储氢材料是突破储氢技术的重点。
本文主要研究TiO2纳米管的制备及其储氢性能。
①采用阳极氧化法分别在有机和无机电解液中制备TiO2纳米管，通过SEM、XRD、EDS分析表征其表面形貌、组成成份，结果显示有机溶剂中制备的TiO2纳米管管径大约180nm左右；无机溶剂中制备出TiO2纳米管管径在70-100nm左右，管长在300nm以内。
②利用脉冲电沉积技术将PbO2沉积在TiO2纳米管上，通过SEM、XRD、EDS对其进行表征。
应用循环伏安和充放电实验研究了沉积PbO2前后TiO2纳米管的储氢性能。
结果表明，TiO2纳米管具有储氢性能；储氢量为0.01wt%，表面沉积一层PbO2后储氢量有所提高达到0.1wt%。
关键词：TiO2纳米管；阳极氧化；储氢The study of Preparation and hydrogen-storage capacityof TiO2 nanotubesAbstractHydrogen becomes a new-type cleaning energy, hydrogen storage has become one of most important subjects currently. The paper mainly study on the preparation and the hydrogen-storage performance of TiO2 nanotube .①The TiO2 nanotube was prepared in the organic and inorganic solution by anodization . Morphology、structure and ingredients was characterized by SEM、XRD、EDS. The results show that the diameter of TiO2 nanotube in the organic solution and inorganic solution is about 180nm and 75nm ,respectively, length is less than 300nm in inorganic solution. ②PbO2 is deposited on the substrate of TiO2 nanotube by the pulse electrodeposition method. And the sample was detected by SEM、XRD、EDS. The hydrogen-storage performance of TiO2 nanotube is discussed through the Cyclic Voltammetry and charge- discharge cycling. The result indicates that TiO2 nanotube possess storage performance; The hydrogen-storage capacities of the TiO2nanotube was 0.01wt%. TiO2NT/ PbO2 hydrogen-storage capacities was0.1 wt%.Key words: TiO2 nanotube；anodize；hydrogen-storage目录摘要 (Ⅰ)Abstract (Ⅱ)第一章绪论 (1)1.1引言 (1)1.2储氢材料的研究现状 (2)1.2.1储氢合金 (2)1.2.2金属有机骨架材料 (3)1.2.3金属氢化物储氢材料 (4)1.2.4碳质储氢材料 (4)纳米管 (5)1.3 TiO21.3.1 TiO2纳米管的制备 (6)1.3.2 TiO2纳米管的形成机理 (9)1.3.3 TiO2纳米阵列的应用 (10)1.4本论文研究思路和研究内容.................... 错误!未定义书签。
阳极氧化法制备TiO_2纳米管及特性研究[1]
2. 1 TiO2 纳米管 SEM 检测
不同角度观察的 TiO2 纳米管的 SEM 形貌图见图 2 。
流密度急剧下降 ,其反应式为 :
2 H2 O →4 H + + O2 + 4e - Ti + O2 →TiO2
(1)
图 3 阳极氧化过程中电流密度2时间变化曲线 (其电压 、占空比 、频率分别为 :
2. 2 TiO2 纳米管状结构的形成机理
TiO2 纳米管的形成机理是比较复杂的 ,钛阳极氧化过程 大致可分为三个阶段[728] ,第一个阶段是阻挡层的形成 。这个 阶段在钛片表面生成一层致密的 TiO2 薄膜阻挡层 ,这个过程 的时间很短 ,如图 3 中的 I 所示 。随着氧化膜的形成 ,平均电
关键词 直流脉冲 ,阳极氧化 , TiO2 纳米管
Study on characteristics of TiO2 nanotube array prepared by anode oxidation
Wei Shiliang He Xiang Sun Fenglo u Zho ng Zhiyo u
growth speed can be st ro ngly influenced by t he applied elect ricity parameters and ult raso nic assistant . And t he samples were researched before and after annealing by XRD and UV2Vis.
本方法以工业纯钛片作为阳极 ,不锈钢板为阴极 ,采用单 向直流脉冲电源 ,在相同的电解质溶液中进行阳极氧化 , 同时 利用超声波作为辅助源进行对比实验 。通过 SEM 检测研究 了电参数对 TiO2 纳米管的形貌和生长速度影响 ,在氧化处理 的同时通过计算机采集电流随时间 ( I2t) 的变化曲线 ,对 TiO2 纳米管的形成的机理进行了讨论 ,并对其特性进行了研究 。
二氧化钛纳米管的制备
3.1 阳极氧化法制备TiO2纳米管的实验装置
1-直流稳压稳流电源；2-石墨电极； 3-钛板；4-石英容器
制备装置主要包括以下几个主要部分： (1) 阳极为钛片、钛合金、钛薄膜等； (2) 阴极为铂片或其它惰性电极； (3) 电解液一般为含氟的电解液； (4) 电源为直流稳压稳流电源。 此外:◆阳极和阴极可通过铜夹片调整距离来调节两个绝缘板间的距离。 ◆在容器中置入温度计用来测量电解液温度, 将容器置入冰水或水浴 锅中可调整电解液温度。 ◆还可向容器中置入磁子进行磁力搅拌, 亦可直接将容器置入超声波清 洗器中进行超声阳极氧化实验。
3.2 阳极氧化法制备TiO2纳米管的生长机理
第一阶段 初始氧化 膜的形成
H2O➝ 2H++O2- (1) Ti-4e➝ Ti4+ (2) Ti4++2O2-➝ TiO2 (3) TiO2 + 6F- + 4H+ →[TiF6]2- + 2H2O （4）
第二阶段 多孔氧化ห้องสมุดไป่ตู้膜的形成
第三阶段 多孔氧化膜 稳定生长
优点：模板法制备 TiO2电极具有合成方法简单、成本低、孔分布均匀、 孔排 列有序、孔径可控、便于自组装等优点。 缺点：管径大（约 200nm）且易形成纤维体，管壁厚，比表面小，受模 板形貌限制且制备过程及工艺复杂。
溶胶-凝胶法在氧化铝模板中合成TiO2纳米管和纳米线的SEM照片
2. 水热合成方法 水热法，又称为化学法，传统的水热法是以密闭的不锈钢釜为反应容器， 采用水溶液作为反应介质，通过对反应器加热，创造一个高温、高压反应环 境，使通常难溶或不溶的物质溶解并且重结晶。近年来，传统方法的基础上 义研发了两种新的方法：超声碱溶法和微波水热法 超声碱溶法是将TiO2纳米 颗粒加入到碱性溶液巾，肯接放人超声仪中进行超声振荡，然后得到TiO2纳 米管。微波水热法是将TiO2粉末加到碱溶液后，经微波加热制得纳米管。 水热合成法制备的TiO2 纳米管杂乱无序，长度、壁厚、管层数难控，构效 关系难以建立。
