盾构法施工工艺及施工过程分步介绍

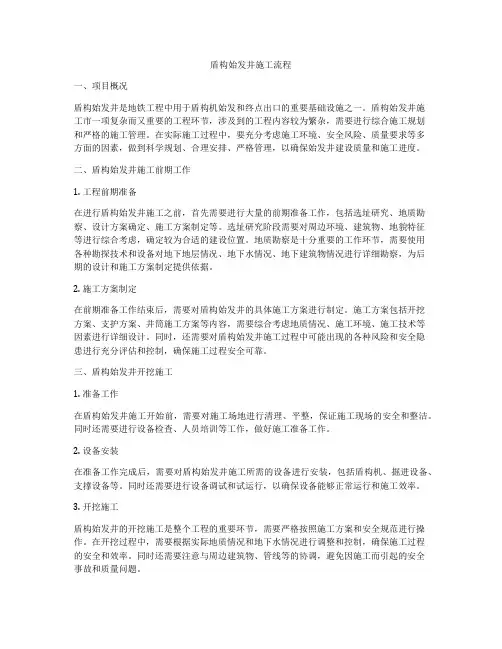

盾构始发井施工流程
盾构始发井施工流程
一、项目概况
盾构始发井是地铁工程中用于盾构机始发和终点出口的重要基础设施之一。盾构始发井施工市一项复杂而又重要的工程环节，涉及到的工程内容较为繁杂，需要进行综合施工规划和严格的施工管理。在实际施工过程中，要充分考虑施工环境、安全风险、质量要求等多方面的因素，做到科学规划、合理安排、严格管理，以确保始发井建设质量和施工进度。
二、盾构始发井施工前期工作
1. 工程前期准备
在进行盾构始发井施工之前，首先需要进行大量的前期准备工作，包括选址研究、地质勘察、设计方案确定、施工方案制定等。选址研究阶段需要对周边环境、建筑物、地貌特征等进行综合考虑，确定较为合适的建设位置。地质勘察是十分重要的工作环节，需要使用各种勘探技术和设备对地下地层情况、地下水情况、地下建筑物情况进行详细勘察，为后期的设计和施工方案制定提供依据。
2. 施工方案制定
在前期准备工作结束后，需要对盾构始发井的具体施工方案进行制定。施工方案包括开挖方案、支护方案、井筒施工方案等内容，需要综合考虑地质情况、施工环境、施工技术等因素进行详细设计。同时，还需要对盾构始发井施工过程中可能出现的各种风险和安全隐患进行充分评估和控制，确保施工过程安全可靠。
三、盾构始发井开挖施工
1. 准备工作
在盾构始发井施工开始前，需要对施工场地进行清理、平整，保证施工现场的安全和整洁。同时还需要进行设备检查、人员培训等工作，做好施工准备工作。
2. 设备安装
在准备工作完成后，需要对盾构始发井施工所需的设备进行安装，包括盾构机、掘进设备、支撑设备等。同时还需要进行设备调试和试运行，以确保设备能够正常运行和施工效率。
3. 开挖施工
盾构始发井的开挖施工是整个工程的重要环节，需要严格按照施工方案和安全规范进行操作。在开挖过程中，需要根据实际地质情况和地下水情况进行调整和控制，确保施工过程的安全和效率。同时还需要注意与周边建筑物、管线等的协调，避免因施工而引起的安全事故和质量问题。 四、盾构始发井支护施工
盾构技术简介
盾构技术简介
一：概述：
盾构是在软岩和土体中进行隧道施工的专门机具，使用盾构机开挖隧道的方法就是盾构法。
用盾构修建地下隧道至今已有160多年的历史，最早是法国的工艺师Mare
Isambrard Brunel发明的。1834年建成第一条盾构法隧道。我国在五十年代就开始采用盾构法施工。至今也有四十多年的历史。上海是在1963年施工了第一条盾构法隧道。
盾构法施工建设对地面干扰小、施工速度快、安全、机械化和自动化程度高，越江、湖、海，全方位作业。对城市建筑密集、地下管线密集的地方应先选用盾构法（对环境影响小）。但是盾构掘进机回引起土体的变形走动、孔隙水压力波动、过大的地面沉降和隆起，盾构在地下前进，方向控制不准，纠偏困难，超大直径、超小直径、矩行、球行等盾构少见，无法适应各类交通、上下水、热力等市政工程的隧道建设需要，盾构法隧道衬砌和接缝渗漏水，隧道后期沉降过大。
二：盾构机组成
盾构掘进机一般由盾构壳、推进千斤顶、正面支撑机构、挖土及运输组、衬砌拼装机构、液压系统、注浆系统和盾尾装置组成。
盾构机的盾壳是钢板焊接成壳体，在盾壳掩护下，进行土体开挖、衬砌拼装等隧道施工的工序。盾壳可分为切口环、支承环和盾尾三部分。
a. 切口部分。它位于盾构的最前端，施工时切入地层，掩护开挖作业。切口环前端设有刃口，以减少切入土时对地层的扰动。切口环的长度主要取决于支撑、开挖方法的挖土机具和操作人员回旋余地的大小。
b. 支承环部分。支承环紧接于切口环后，位于盾构的中部，是一个刚性较好的圆形结构。地层土压力、所有千斤顶的顶力以及切口、盾尾、衬砌拼装时传来的施工荷载均由支承环承担。支承环的外沿布置盾构推进千斤顶。拼装机用于拼装管片衬砌，主要设备有举重臂、真圆保护器等。
c. 盾尾部分。盾尾一般由盾构的外壳钢板延长构成，主要用于掩护隧道衬砌安装工作。盾尾后端设有密封装置，以防止水、土及注浆材料从盾尾与衬砌之间进入盾构內。
盾构施工技术

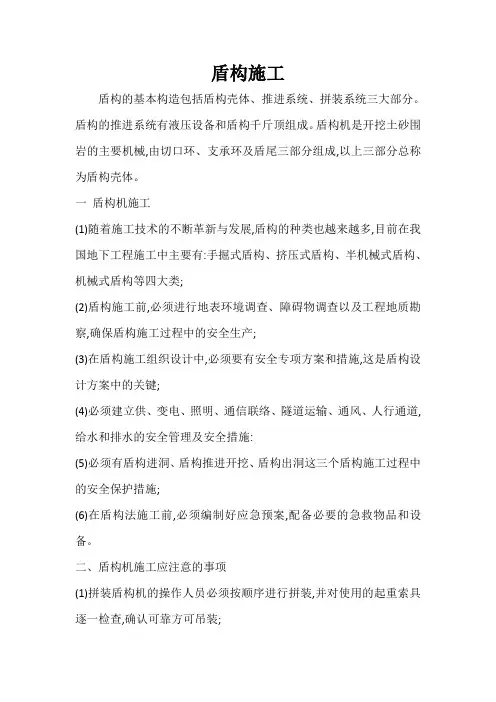

盾构施工
盾构的基本构造包括盾构壳体、推进系统、拼装系统三大部分。盾构的推进系统有液压设备和盾构千斤顶组成。盾构机是开挖土砂围岩的主要机械,由切口环、支承环及盾尾三部分组成,以上三部分总称为盾构壳体。
一 盾构机施工
(1)随着施工技术的不断革新与发展,盾构的种类也越来越多,目前在我国地下工程施工中主要有:手掘式盾构、挤压式盾构、半机械式盾构、机械式盾构等四大类;
(2)盾构施工前,必须进行地表环境调查、障碍物调查以及工程地质勘察,确保盾构施工过程中的安全生产;
(3)在盾构施工组织设计中,必须要有安全专项方案和措施,这是盾构设计方案中的关键;
(4)必须建立供、变电、照明、通信联络、隧道运输、通风、人行通道,给水和排水的安全管理及安全措施:
(5)必须有盾构进洞、盾构推进开挖、盾构出洞这三个盾构施工过程中的安全保护措施;
(6)在盾构法施工前,必须编制好应急预案,配备必要的急救物品和设备。
二、盾构机施工应注意的事项
(1)拼装盾构机的操作人员必须按顺序进行拼装,并对使用的起重索具逐一检查,确认可靠方可吊装; (2)机械在运转中,须小心谨慎,严禁超负荷作业。发现盾构机械运转有异常或振动等现象,应立即停机作业;
(3)电缆头的拆除与装配,必须切断电源方可进行作业;
(4)操作盘的门严禁开着使用,防止触电事故。动力盘的接地线必须可靠,并经常检查,防止松动发生事故;
(5)连续启动二台以上电动机时,必须在第一台电动机运转指示灯亮后,再启动下一台电动机;
(6)应定期对过滤器的指示器、油管、排放管等进行检查保养;
(7)开始作业时,应对盾构各部件、液压、油箱、千斤顶、电压等仔细检查,严格执行锁荷“均匀运转”;
(8)盾构出土皮带运输机,应设防护罩,并应专人负责;
(9)装配皮带运输机时,必须清扫干净,在制动开关周围,不得堆放障碍物,并有专人操作,检修时必须停机停电;
(10)利用蓄电瓶车牵行时,司机必须经培训持证驾驶;电瓶车与出土车的连接处，不准将手伸人:车辆李引时,按照约定的哨声或警铃信号才能拖运;
盾构施工流程

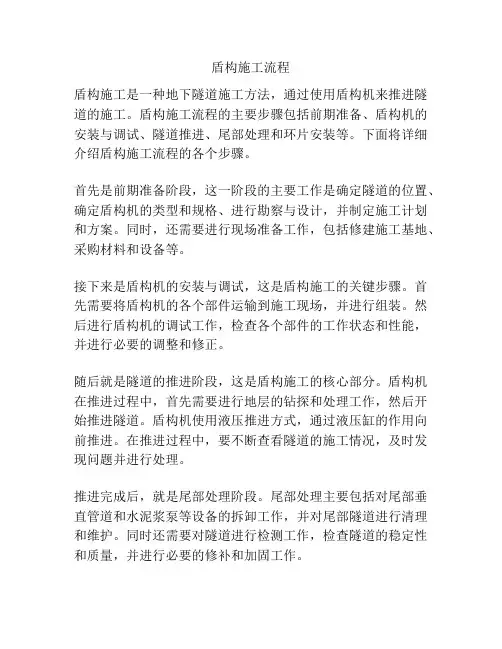

盾构施工流程
盾构施工是一种地下隧道施工方法，通过使用盾构机来推进隧道的施工。盾构施工流程的主要步骤包括前期准备、盾构机的安装与调试、隧道推进、尾部处理和环片安装等。下面将详细介绍盾构施工流程的各个步骤。
首先是前期准备阶段，这一阶段的主要工作是确定隧道的位置、确定盾构机的类型和规格、进行勘察与设计，并制定施工计划和方案。同时，还需要进行现场准备工作，包括修建施工基地、采购材料和设备等。
接下来是盾构机的安装与调试，这是盾构施工的关键步骤。首先需要将盾构机的各个部件运输到施工现场，并进行组装。然后进行盾构机的调试工作，检查各个部件的工作状态和性能，并进行必要的调整和修正。
随后就是隧道的推进阶段，这是盾构施工的核心部分。盾构机在推进过程中，首先需要进行地层的钻探和处理工作，然后开始推进隧道。盾构机使用液压推进方式，通过液压缸的作用向前推进。在推进过程中，要不断查看隧道的施工情况，及时发现问题并进行处理。
推进完成后，就是尾部处理阶段。尾部处理主要包括对尾部垂直管道和水泥浆泵等设备的拆卸工作，并对尾部隧道进行清理和维护。同时还需要对隧道进行检测工作，检查隧道的稳定性和质量，并进行必要的修补和加固工作。
最后是环片的安装阶段。环片是盾构施工的最终成果物，是隧道的结构支撑体。环片的安装工作主要包括将环片吊装到位、进行环缝补填和环片固定等工作。在安装过程中，需要进行精确测量和对位，确保环片的安装质量和精度。
盾构施工流程中，每个步骤都需要经过严格的计划和操作，确保施工效果和质量。同时，还需要加强施工现场的安全管理，确保施工人员的安全。随着技术的不断发展，盾构施工的流程也在不断改进和完善，以适应不同地质条件和工程要求。
综上所述，盾构施工流程是一系列复杂而严密的工作步骤的总和，需要经过认真的计划与组织，花费大量的时间和精力。通过对每个步骤的仔细操作和严格监管，可以确保隧道工程的顺利推进和高质量完成。
软弱富水地层中盾构同步注浆精细 化施工工法
软弱富水地层中盾构同步注浆精细
化施工工法
二〇二二年七
月工法文本目录
1前言...................................................1
2工法特点...............................................2
3适用范围...............................................2
4工艺原理...............................................3
5工艺流程及操作要点......................................3
6材料与设备.............................................10
7质量控制..............................................10
8安全措施..............................................11
9环保措施..............................................12
10效益分析..............................................13
11应用实例..............................................14软弱富水地层中盾构同步注浆精细化施工工法
1前言
土压平衡盾构法施工中，由于盾构机刀盘的开挖直径会大于管片
的外径，管片脱出盾尾后会形成间隙，如果该间隙不及时填充，就会
导致上方土体产生较大沉降。为了有效控制这一沉降，在间隙产生的
同时，盾构通过同步注浆管向该空隙中注入充足的浆液以填充该间隙。
理论上，在注浆完成后注浆体仍处于液相流动状态，周围土体受到浆
体压力的支撑作用。针对不同的穿越土层，浆体扩散流失的特点不同，
盾构施工工艺流程

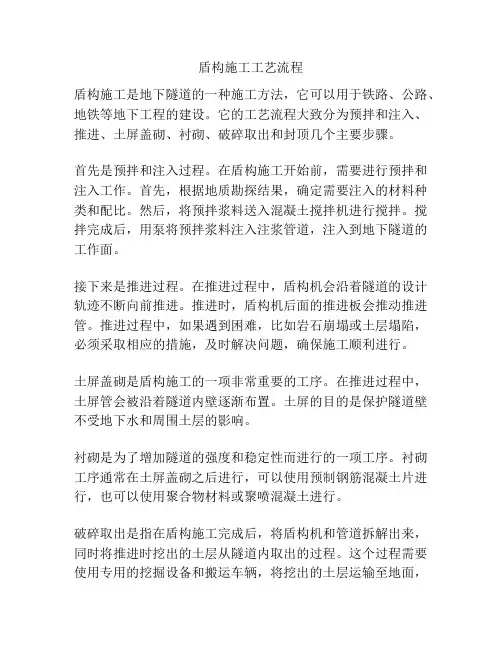

盾构施工工艺流程
盾构施工是地下隧道的一种施工方法，它可以用于铁路、公路、地铁等地下工程的建设。它的工艺流程大致分为预拌和注入、推进、土屏盖砌、衬砌、破碎取出和封顶几个主要步骤。
首先是预拌和注入过程。在盾构施工开始前，需要进行预拌和注入工作。首先，根据地质勘探结果，确定需要注入的材料种类和配比。然后，将预拌浆料送入混凝土搅拌机进行搅拌。搅拌完成后，用泵将预拌浆料注入注浆管道，注入到地下隧道的工作面。
接下来是推进过程。在推进过程中，盾构机会沿着隧道的设计轨迹不断向前推进。推进时，盾构机后面的推进板会推动推进管。推进过程中，如果遇到困难，比如岩石崩塌或土层塌陷，必须采取相应的措施，及时解决问题，确保施工顺利进行。
土屏盖砌是盾构施工的一项非常重要的工序。在推进过程中，土屏管会被沿着隧道内壁逐渐布置。土屏的目的是保护隧道壁不受地下水和周围土层的影响。
衬砌是为了增加隧道的强度和稳定性而进行的一项工序。衬砌工序通常在土屏盖砌之后进行，可以使用预制钢筋混凝土片进行，也可以使用聚合物材料或聚喷混凝土进行。
破碎取出是指在盾构施工完成后，将盾构机和管道拆解出来，同时将推进时挖出的土层从隧道内取出的过程。这个过程需要使用专用的挖掘设备和搬运车辆，将挖出的土层运输至地面，进行后续处理。
最后是封顶几个主要步骤。当隧道的施工完成后，需要封顶。封顶过程通常使用预制混凝土块进行，块的大小和数量根据设计需求确定。在封顶之后，就可以进行后续的地下工程建设，比如铺设轨道，安装管线等。
以上就是盾构施工的主要工艺流程。不同的地质条件和工程要求，可能会有些微的差别，但总体来说，盾构施工的工艺流程都是类似的。盾构施工具有施工速度快、安全性高等优点，因此在地下隧道建设中得到了广泛应用。
盾构工艺流程
盾构工艺流程
盾构工艺流程是指在隧道建设中使用盾构机进行掘进的整个过程。盾构工艺流程包括前期准备、设备安装调试、盾构掘进、施工管理和施工结束五个阶段。下面将详细介绍这五个阶段。
首先是前期准备。在这个阶段，需要进行的工作主要包括施工方案的制定、施工队伍的组建、材料和设备的采购以及施工现场的布置。施工方案是盾构工艺流程的核心，其中包括施工的路线和施工的步骤。施工队伍的组建是为了保证施工能够顺利进行，其中包括施工人员、设备操作人员和管理人员。材料和设备的采购是为了满足施工的需求，其中包括盾构机、施工材料和施工设备。施工现场的布置主要是为了方便施工的进行，其中包括施工道路的修筑、现场设施的建设和环境保护措施的落实。
然后是设备安装调试。在这个阶段，需要进行的工作主要包括盾构机的组装和调试、供电设备的安装和调试以及安全设施的设置。盾构机的组装和调试是为了保证盾构机能够正常运行，其中包括主体部分的组装和附件的安装。供电设备的安装和调试是为了保证施工现场的供电能够满足盾构机的需求，其中包括变压器和电缆的安装和接线。安全设施的设置是为了保证施工人员的安全，其中包括安全门、防护网和监控设备的设置。
接下来是盾构掘进。在这个阶段，盾构机开始切割土层进行掘进。掘进的过程中，需要进行的工作主要包括掘进工作面的处理、盾构机的控制和掘进参数的调整。掘进工作面的处理是为了确保施工的顺利进行，其中包括土层的处理、隧道的支护和排水设施的设置。盾构机的控制是为了实现盾构机的掘进工作，其中包括掘进机构的启停和掘进速度的调整。掘进参数的调整是为了保证施工的安全和质量，其中包括刀盘转速、推进力和封土压力等参数的调整。
然后是施工管理。在这个阶段，需要进行的工作主要包括现场管理、施工记录和安全管理。现场管理是为了保证施工的顺利进行，其中包括施工人员的配合和施工设备的维护。施工记录是为了记录施工过程中的重要信息，其中包括施工进度、施工质量和施工问题的记录。安全管理是为了保证施工人员的安全，其中包括安全教育和安全培训的开展以及安全检查和事故分析的实施。
盾构法施工流程
盾构法施工流程
嘿，朋友！今天来给你讲讲超酷的盾构法施工流程呀！
想象一下，就像穿山甲在地下挖洞一样，盾构机就是我们的超级英雄！盾构法施工呢，首先就得让这大家伙到场。就好比一场战斗，盾构机就是那最厉害的武器。
然后啊，盾构机就开始发动啦！它要像勇士一样，勇敢地往地下钻。在这个过程中，它得不断地前进、切削。哎呀呀，这可真是个艰巨的任务呢，要是你在旁边看着，肯定也会为它捏把汗，对吧？
同时呢，挖掘出来的泥土啥的得运走呀，不能让它们挡着盾构机的路呀。这时候就像有个专门清道夫一样，把那些碍事的东西弄走。
接着，盾构机身后就得赶紧做衬砌啦！这就好像给挖出来的通道穿上一层坚固的盔甲，让它稳稳当当的。你说要是没这衬砌，那可多危险呀！
在整个施工过程中，施工人员们那可是紧密合作呀！有人操作盾构机，有人负责运输，有人保证衬砌的质量。他们就像一个默契十足的团队，为了完成这个地下大工程齐心协力。这多让人佩服呀！
说真的，盾构法施工流程真的好神奇！就像变魔术一样，能在地下变出一条通道来。它让我们的城市交通更便利，让我们的生活更美好。我觉得这简直就是人类智慧的结晶呀！真希望以后能有更多更厉害的施工方法出现，让我们的世界变得更加神奇、更加美好！
盾构是如何始发的？有哪些施工工序？图文告诉您！
盾构是如何始发的？有哪些施工工序？图文告诉您！
盾构始发，是指在盾构始发工作竖井内利用反力架和临时组装的负环管片等设备或设施，将处于始发基座上的盾构推入端头加固土体，然后进入地层原状土区段，并沿着设计线路掘进的一系列作业过程。
盾构始发施工工艺流程
盾构始发是盾构施工中风险较大的环节之一，极易发生安全事故。如何对盾构始发的安全和质量风险进行评估，并形成风险对策以付诸实施，是确保盾构始发安全和质量必不可少的工作。
始发前准备
• 对端头加固效果进行检验；
• 在洞门处安装止水橡胶帘布和扇形压板；
• 应合理选择围护结构的破除顺序，确保破除过程中端头处土体的稳定；
• 复核测量盾构测量控制基点。
始发基座的安装
• 盾构机组装前，依据隧道设计轴线与洞口定出盾构机始发姿态的空间位置，然后反推出始发基座的空间位置。 u始发基座的安装注意始发、到达段所处的线路平、纵面条件。
• 由于始发基座在盾构机始发时要承受纵向、横向的推力以及约束盾构机旋转的扭矩，所以在盾构机始发前，必须对始发基座两侧与盾构机井预埋件及钢支撑进行连接固定。
• 考虑到盾构机可能叩头的影响，始发基座的安装高度可根据端头地质情况适当抬高 10～20mm。盾构机始发基座具有足够的刚度和强度，导轨必须顺直。
• 测量定位要求：安装完毕的始发托架，经测量定位后焊接牢固。
盾构始发基座安装
轨枕的安装
• 始发井隧道内按开挖中心线铺设符合要求的两对路轨（轨距分别为 900mm， 2080mm），从开挖面向后铺设轨道的距离应大于16m。 • 在始发托架上铺设管片，将路轨延伸至始发洞门口。同时将各种工具、使用材料、安装用辅助设备下井就位。
轨枕安装（作为台车、电瓶车吊装平台）
始发导轨安装
• 在围护结构破除后，盾构机始发台端部距离洞口围岩必然会产生一定的空隙，为保证盾构机在始发时不至于因刀盘悬空而产生盾构机“叩头”现象，需要在始发洞内安设洞口始发导轨。
盾构施工工艺流程 2
盾构施工工艺流程
《盾构施工工艺流程》
盾构是一种用于地下隧道施工的技术，其施工工艺流程经过精心设计和严格控制。下面是一个典型的盾构施工工艺流程：
1. 前期准备
在盾构施工开始之前，必须进行充分的前期准备工作。包括地质勘察、环境影响评估、设计方案确定等。同时，还需要准备好施工所需的设备和材料。
2. 井口施工
首先，需要在地下挖掘一个井口，以便将盾构机和相关设备运送到地下。井口施工通常包括地下开挖和井壁支护等。
3. 盾构机组装
将分解的盾构机运输到井口后，需要进行组装和调试。这是一个关键的环节，需要保证盾构机的各个部件能够正常运转。
4. 盾构施工
一旦盾构机组装完毕，并通过了检验，就可以开始进行盾构施工了。盾构机在地下钻进，同时将土壤从施工口输送到地面，并且利用支撑系统保证隧道的稳定。
5. 管道铺设
隧道开挖完成后，需要将管道铺设入隧道内，这通常是盾构施工的最后一步。管道铺设必须符合相关标准和规范，以确保管道的使用安全性。
6. 施工结束
一旦管道铺设完成，就可以进行相关的检验和试验工作。如果一切顺利，就可以正式结束盾构施工。
以上就是盾构施工的典型工艺流程。在整个施工过程中，需要高度重视安全、质量和环保，以确保施工的顺利进行。同时，还要密切关注地质情况和环境变化，及时调整施工方案，确保施工的顺利进行。
