保鲜膜指标
第四章 保鲜膜的配方、工艺及应用研究
90 4.1 PE/Ag纳米防霉保鲜膜
将安全、缓释、广谱的无机抗菌材料，（银系纳米材料）经特殊工艺处理后，以填料的形式添加到保鲜膜中，来替代各种化学防腐保鲜剂，一方面减少贮藏
技术环节；另一方面可防止使用化学防霉保鲜剂带来的次生伤害和二次污染对产品消费产生的阻碍[123～130]。
4.1.1 材料与方法
4.1.1.4保鲜膜的物理性能测试
拉伸强度与断裂伸长度：按国标GB 13022—91测定；
水蒸气透过率（杯式法）：按国标GB 10377—88测定。
4.1.1.5抑菌试验
（1）母粒抑菌效果试验[127]
滤纸圆片—培养基法，主要用于测试含银纳米母粒的抑菌效应，试验分四步进行：
①标准纳米防霉滤纸圆片制备：制备d=6mm的标准滤纸圆片数枚→高温灭菌→置于银系纳米母粒浸提液中浸泡1min→干燥滤纸吸干附表滞水→于无菌培
养皿中保存备用。
②标准孢子菌液制备：取50ml无菌容量瓶→加入少量无菌水→采样接种灰
霉菌孢子→定容→制备标准孢子菌液（浓度为15×109倍低倍镜下每视野80～100个左右孢子）→备用。
③接种培养基制备：于培养皿中加入PDA培养基（马铃薯培养基:马铃薯200g，琼脂15～20g,加水至1000ml，pH自然）上→点滴涂布试验第②步制备的标准孢子菌液0.5ml→制备成已接种灰霉菌的培养基→备用。
④纳米母粒抑菌处理：迅速将步骤①制备的4枚滤纸圆片均匀置于步骤③制备的培养基上→于26～28℃下恒温培养→定期测试抑菌圈面积，以常规PE母粒浸提液中浸泡的滤纸圆片为对照，计算相对抑制率。
相对抑制率（%）= ×100%
（2）保鲜膜制品抑制效果试验 薄膜圆片—孢子液法，主要用于测试含银纳米保鲜膜的抑菌效应，试验分滤纸片面积 滤纸片面积 抑菌圈面积 第四章 保鲜膜的配方、工艺及应用研究
91 三步进行。
①标准孢子悬浮液制备：取50ml无菌容量瓶→加入少量无菌水→采样接种灰霉菌孢子→定容制备浓度为3.8×105孢子/ml的标准孢子菌液→备用。
②标准纳米防霉保鲜膜样品制备：随机采样纳米保鲜膜片断→制成面积1×1cm2的保鲜膜方片→备用。
③纳米保鲜膜抑菌处理：取步骤①制备的标准菌液10ml→于50ml无菌三角瓶中→加入步骤②制备的纳米保鲜膜100片→于30℃恒温条件下800 N/min振荡培养→分别连续振荡2h、4h→取出1～2滴试液→显微镜下→测定孢子萌发数，以常规保鲜膜为对照。孢子萌发率和抑制萌发率计算公式为：
孢子萌发率（%）= ×100%
抑制萌发率（%） = ×100%
4.1.2 结果与分析
4.1.2.2纳米材料的抑菌效果
不同纳米母粒对灰霉菌的抑制作用如表4－1。4种含银纳米母粒中，试样1#、3#、4#对灰霉菌的抑制效果均>50%（标准抑菌率），抑制效应1#>3#>4#>2#。因此，这3种含银纳米材料均可以作为研制开发新型抑菌防霉保鲜膜的添加剂。
表4－1 不同银系纳米母粒对灰霉菌的抑制效果
Table 4-1 The inhibitory effect of Ag nano mother particle on grey mould
母粒编号 1 2 3 4
抑制率（%） 100 0 70 72.7
但4种样品膜对青霉菌抑制效应较弱，除4#对青霉菌有一定抑制力外，1#、2#、3#试样对青霉菌的生长繁殖几乎没有抑制作用，对细菌的抑制效应3#>4#>1#>2#。
4.1.2.3纳米保鲜膜对真菌抑制效果
灰霉菌为葡萄贮藏期主要病害。因此，重点利用1#、3#、4#含银系纳米母粒研制保鲜膜。对灰霉菌的抑制效果如表4－2。其抑制作用与含银系纳米母粒效果一致，1#>4#>2#>3#。但只有1#、4#纳米保鲜膜抑菌效应>50%，故贮藏保鲜试验重点研究1#和4#保鲜膜。 第四章 保鲜膜的配方、工艺及应用研究
92 表4－2 银系纳米保鲜膜对灰霉菌的抑制效果
Table 4-2 The inhibitory effect of Ag nano film on grey mould
处理 平均孢子萌发率（%） 抑制率（%）
1# 26.4 67.9
2# 45.7 44.4
3# 52.6 36.0
4# 30.2 63.3
水 82.3 -0.1
CK 82.2
0.0
* CK为常规葡萄专用保鲜膜，下同。
4.1.2.4纳米保鲜膜对灰霉菌抑制效应缓释性能分析
为了进一步测试纳米防霉保鲜膜的抑菌缓释性能，将试样1#、2#、3#、4#和对照膜经清水反复冲淋洗涤，然后再测试其抑菌作用，如表4－3。缓释效应3#>1#>2#>4#，但3#试样的最大抑菌效应仅36%（<50%）。因此，从总体效果来看1#最佳。第四章 保鲜膜的配方、工艺及应用研究
93 表4－3 银系纳米保鲜膜洗涤前后对灰霉菌的抑制效应
Table 4-3 The inhibitory effect of Ag nano film washed on grey mould
处理 平均孢子萌发率
（%） 洗涤前抑制率
（%） 洗涤后抑制率
（%） 差 值
1# 41.33 67.9 50.0
17.9
2# 64.28 44.4 21.9 22.5
3# 65.63 36.0 20.2 15.8
4# 63.35 63.3 23.0 40.3
CK 83.26 0.0 0.0 0.0
4.1.2.5物理性能分析
4.1.2.5物理性能分析
为了比较抗菌膜的物理性能是否符合常规保鲜膜的基本要求，测定了各种抗菌膜的物理性能参数，如表4－4。
表4-4结果表明：1#试样综合性能最佳。其水蒸汽透过量、水蒸汽透过系数和物理机械强度以及透明度、低温下软性、防结雾等指标均符合常规保鲜膜的性能要求。
表4－4 银系纳米保鲜膜的透湿与强度参数
Table 4-4 The H2O permeability and physical index of Ag nano film
处 理 水汽透过量
(g/m2·24h) 透湿系数
(cm2·S·Pa) 拉伸强度 断裂伸长率
δt
纵/MPa δt
横/MPa εt
纵（%）
εt
横（%）
1# 24.3 9.47×10-15 16.2 12.8 440 402
2# 20.4 7.95×10-15 15.0 11.7 276 398
3# 21.7 8.46×10-15 14.2 11.3 375 464
4# 18.2 7.09×10-15 9.8 8.7 287 389
CK 23.4 9.12×10-15 13.4 13.3 363 501
4.1.2.6巨峰葡萄保鲜效果分析
巨峰葡萄依据常规保鲜技术处理，采后于10℃亚常温条件下，0.5Kg小包装自发气调（MA）保鲜。纳米保鲜膜单因子MA保鲜40天的效果如表4－5。1#、2#、3#、4#膜的腐烂率均显著地优于对照，1#膜差异极显著，4种纳米膜的落粒率、果梗长霉指数、果梗保绿指数、气体成分等综合指标也均优于对照，并且与灰霉菌的抑制效应相一致。 第四章 保鲜膜的配方、工艺及应用研究
94
4.3 防雾保鲜膜研究
果蔬小包装自发气调（MAP）保鲜法被广泛地用于冷库、土窑洞、自然通风库和普通民房长、中、短期贮藏保鲜；冷藏箱、普通货柜的汽车、火车、船舶、飞机等不同时空、不同气候带运输保鲜；冷藏柜、普通货架、露天市场等不同春、夏、秋、冬季节销售保鲜。致使MAP保鲜经常处于温度、湿度剧烈变化状
态，袋内常发生结雾、结露、积水现象 [25，34，73] 。
结雾有利于保持贮藏环境的湿度，防止果蔬失水萎蔫，但不利市场营销、防腐和保鲜生理。结雾使保鲜膜透明度降低，低温时易结霜，不利于消费者选购；果蔬被雾（湿气）浸润时，失去果粉、色泽，表层绒毛、蜡质层、气孔、皮孔受到破坏，常失去保护与调节作用，易被氧化褐变，保鲜性能降低；特别是高温时，高湿可促使病原菌生长繁殖，导致果蔬大量腐烂[34，70，161]。由此可见，保鲜膜的防雾研究十分重要。
4.3.1 材料与方法
4.3.1.1防雾材料
1＃防雾母粒、2＃防雾母粒、3＃防雾母粒、125目陶土、麦饭石及硬脂酸锌皂化母粒、聚氧乙烯山梨糖醇酐单硬脂酸（Spam60）等。
4.3.1.5 测试方法
（1）机械性能、透气、透湿等测试方法，及采用仪器设备、条件等均同微孔膜研制试验。
（2）防雾性能测试
由于薄膜防雾、无滴性能测试尚未见国标、企标报道，结合保鲜膜使用条件，参照防雾机理研究，自行设计一套保鲜防雾性能测试方法。分别为：
a.杯式称重法：该法采用温水内置式蒸发冷凝原理模拟呼气法测试。
首先随机选择有代表样品膜5块，将试样膜剪切成约200×200mm样品，标号称重（记作W1）备用。
操作步骤：取200ml30℃水 → 装入1000ml口径120mm的保温杯中 → 盖上试样膜 →线绳固定，使膜面绷紧 → 分别于0℃、5℃、10、15℃、20℃静止30min → 取下线绳 → 轻轻将样膜放于已知重量（W0）的小烧杯中 → 称重（记作W2） → 取出样膜 → 置于滤纸上吸干膜表面滞水 → 再放回小烧杯称重（记作W3）。 第四章 保鲜膜的配方、工艺及应用研究
95 并注意观察记录测试中膜内表面浸润、结雾、水凝聚、滴水状况，注意调节测定时间，以试样内表面不形成水滴为宜。
膜滞水力率%100132www
膜吸水力率%1001013wwww
b.量角法
采用与称重法相同的取样、制样，于室温下向样膜上滴水，利用JY-82型
测定仪，测定水滴（珠）的接触角θ，以膜湿润、铺展水平来衡量防雾性能。
（3）应用性能测试
品种为蒜薹，0.03~0.04mm厚的防雾膜，各处理小包装5公斤，预冷后于-1~0℃下始终扎口贮藏，定期测定袋内结雾、积水指标和气体成分、贮藏效果。
结露性能分5级：1级——袋内表面无雾；2级——袋内表面有薄雾；3级——袋内表面雾较重，并有小水珠；4级——袋内表面有较大水珠；5级——袋内表面有大水珠，并流下。
薹梢长霉：1级——薹梢不长霉；2级——0～20％薹梢长霉；3级——20％～50％薹梢长霉；4级——50％～80％薹梢长霉；5级——80％以上薹梢长霉。
4.3.2 结果与分析
4.3.2.1力学性能测试
力学性能好坏是判断材料相熔性大小的重要指标之一。不同配方的防雾力学性能测试结果，第一组如表4-10，第二组如表4-11。
表4-10 第一组防雾膜力学性能测试结果
Table 4-10 Physical function of first series of anti-mist film
试 样 B B1 B2 W1 W2 G1 G2
拉伸强度（δt）
纵/横(Mpa) 13.4/13.3 16.0/8.04 12.5/6.47 12.9/9.20 15.1/8.30 11.6/6.78 12.0/7.40
断裂伸长率（εt）
纵/横 (%) 363/501 112/308 103/284 176/536 180/420 154/266
不同种类食品塑料包装膜阻隔性能分析
不同种类食品塑料包装膜阻隔性能分析
食品塑料包装膜是保护食品免受外界环境影响的重要方式之一。不同种类的食品塑料包装膜具有不同的阻隔性能，主要包括对氧气、水蒸气、二氧化碳和气味的阻隔能力。本文将对这些阻隔性能进行分析。
首先是对氧气的阻隔能力。氧气可以导致食品氧化变质，因此食品塑料包装膜需要具有良好的氧气阻隔性能。常见的氧气阻隔性能指标是氧气透过率，即单位时间内氧气透过膜材的量。一般来说，氧气透过率越低，表示膜材对氧气的阻隔能力越好。常用的氧气阻隔性能测试方法包括氧气透过率法和氧气透过度法。
再次是对二氧化碳的阻隔能力。某些食品中含有大量的二氧化碳，如果包装膜不能有效阻隔二氧化碳的泄漏，就会导致食品变质。食品塑料包装膜需要具有良好的二氧化碳阻隔性能。常用的二氧化碳阻隔性能测试方法包括二氧化碳透过率法和降压法。
最后是对气味的阻隔能力。食品包装膜还需要具有阻隔异味的能力，以保持食品的原有味道。常用的气味阻隔性能测试方法包括双室法和吸附法。
薄膜+试验标准

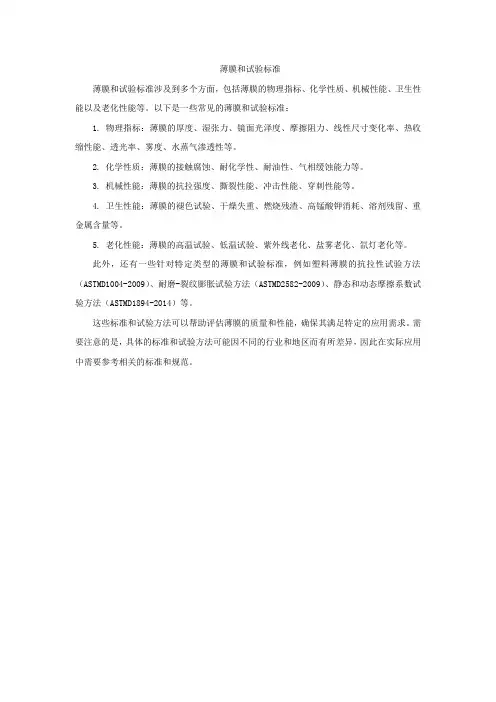

薄膜和试验标准
薄膜和试验标准涉及到多个方面，包括薄膜的物理指标、化学性质、机械性能、卫生性能以及老化性能等。以下是一些常见的薄膜和试验标准：
1. 物理指标：薄膜的厚度、湿张力、镜面光泽度、摩擦阻力、线性尺寸变化率、热收缩性能、透光率、雾度、水蒸气渗透性等。
2. 化学性质：薄膜的接触腐蚀、耐化学性、耐油性、气相缓蚀能力等。
3. 机械性能：薄膜的抗拉强度、撕裂性能、冲击性能、穿刺性能等。
4. 卫生性能：薄膜的褪色试验、干燥失重、燃烧残渣、高锰酸钾消耗、溶剂残留、重金属含量等。
5. 老化性能：薄膜的高温试验、低温试验、紫外线老化、盐雾老化、氙灯老化等。
此外，还有一些针对特定类型的薄膜和试验标准，例如塑料薄膜的抗拉性试验方法（ASTMD1004-2009）、耐磨-裂纹膨胀试验方法（ASTMD2582-2009）、静态和动态摩擦系数试验方法（ASTMD1894-2014）等。
这些标准和试验方法可以帮助评估薄膜的质量和性能，确保其满足特定的应用需求。需要注意的是，具体的标准和试验方法可能因不同的行业和地区而有所差异，因此在实际应用中需要参考相关的标准和规范。
高阻隔食品包装袋的技术指标

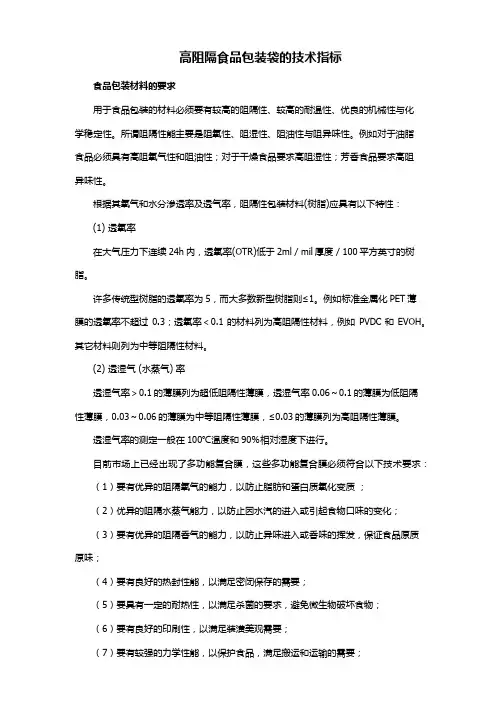

高阻隔食品包装袋的技术指标
食品包装材料的要求
用于食品包装的材料必须要有较高的阻隔性、较高的耐温性、优良的机械性与化学稳定性。所谓阻隔性能主要是阻氧性、阻湿性、阻油性与阻异味性。例如对于油脂食品必须具有高阻氧气性和阻油性；对于干燥食品要求高阻湿性；芳香食品要求高阻异味性。
根据其氧气和水分渗透率及透气率，阻隔性包装材料(树脂)应具有以下特性：
(1) 透氧率
在大气压力下连续24h内，透氧率(OTR)低于2ml／mil厚度／100平方英寸的树脂。
许多传统型树脂的透氧率为5，而大多数新型树脂则≤1。例如标准金属化PET薄膜的透氧率不超过0.3；透氧率＜0.1的材料列为高阻隔性材料，例如PVDC和EVOH。其它材料则列为中等阻隔性材料。
(2) 透湿气 (水蒸气) 率
透湿气率＞0.1的薄膜列为超低阻隔性薄膜，透湿气率0.06～0.1的薄膜为低阻隔性薄膜，0.03～0.06的薄膜为中等阻隔性薄膜，≤0.03的薄膜列为高阻隔性薄膜。
透湿气率的测定一般在100℃温度和90％相对湿度下进行。
目前市场上已经出现了多功能复合膜，这些多功能复合膜必须符合以下技术要求：
（1）要有优异的阻隔氧气的能力，以防止脂肪和蛋白质氧化变质 ；
（2）优异的阻隔水蒸气能力，以防止因水汽的进入或引起食物口味的变化；
（3）要有优异的阻隔香气的能力，以防止异味进入或香味的挥发，保证食品原质原味；
（4）要有良好的热封性能，以满足密闭保存的需要；
（5）要具有一定的耐热性，以满足杀菌的要求，避免微生物破坏食物；
（6）要有良好的印刷性，以满足装潢美观需要；
（7）要有较强的力学性能，以保护食品，满足搬运和运输的需要； （8）其他食品标准的要求。
2.2高阻隔性材料
现在国内常用的高阻隔性材料有铝箔、聚乙烯醇(PVA)、乙烯—乙烯醇共聚物(EVOH)、偏氯乙烯共聚物(PVDC)、聚萘二甲酸乙二醇酯(PEN)、特殊尼龙(MXD2)、尼龙(PA)、聚对苯二甲酸乙二醇酯(PET)等 。阻隔材料可以作为夹层薄膜与其他材料复合构成复合材料，也可作为涂层涂覆于其他材料上使用。这些材料可以作为阻透性薄膜的阻隔性材料。
塑料薄膜检验标准

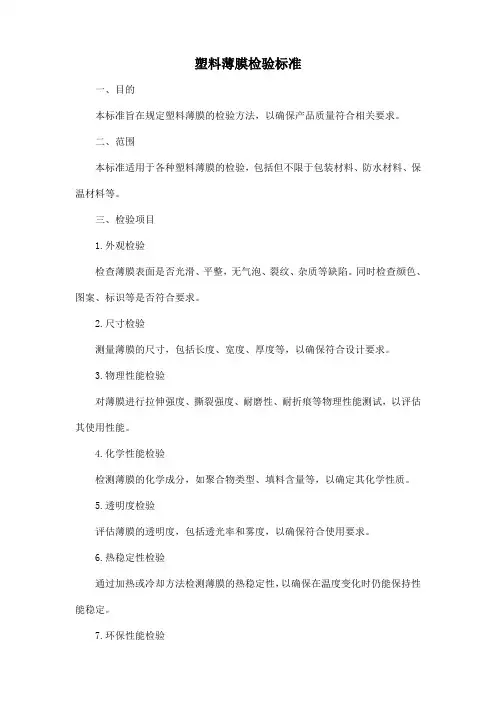

塑料薄膜检验标准
一、目的
本标准旨在规定塑料薄膜的检验方法，以确保产品质量符合相关要求。
二、范围
本标准适用于各种塑料薄膜的检验，包括但不限于包装材料、防水材料、保温材料等。
三、检验项目
1.外观检验
检查薄膜表面是否光滑、平整，无气泡、裂纹、杂质等缺陷。同时检查颜色、图案、标识等是否符合要求。
2.尺寸检验
测量薄膜的尺寸，包括长度、宽度、厚度等，以确保符合设计要求。
3.物理性能检验
对薄膜进行拉伸强度、撕裂强度、耐磨性、耐折痕等物理性能测试，以评估其使用性能。
4.化学性能检验
检测薄膜的化学成分，如聚合物类型、填料含量等，以确定其化学性质。
5.透明度检验
评估薄膜的透明度，包括透光率和雾度，以确保符合使用要求。
6.热稳定性检验
通过加热或冷却方法检测薄膜的热稳定性，以确保在温度变化时仍能保持性能稳定。
7.环保性能检验 检查薄膜是否符合环保要求，如无毒、无异味、可回收等。
8.卫生性能检验
对食品接触用的薄膜进行卫生性能检测，如抗菌性、防霉性等，以确保对人体无害。
四、检验方法
1.外观检验：采用目视法观察薄膜表面，使用测量工具进行尺寸测量。
2.物理性能检验：按照相关标准进行测试，如GB/T1040.1-2006《塑料拉伸性能试验方法》。
3.化学性能检验：采用化学分析方法检测薄膜的化学成分。
4.透明度检验：按照GB/T2410-2008《透明塑料透光率和雾度的测定》进行测试。
5.热稳定性检验：将薄膜置于加热或冷却装置中，观察其变化情况。
6.环保性能检验：根据相关环保法规进行检测。
7.卫生性能检验：参照相关卫生标准进行检测。
五、检验规则
1.每个批次的产品应进行抽样检验，原则上按照GB/T2828.1-2012《计数抽样检验程序》进行。
2.对于关键项目（如物理性能、化学性能、透明度等），需进行全检或加严检验。
3.若产品不合格，应进行追溯分析，并对不合格品进行处理。同时应重新进行抽样检验，直至合格为止。
不同种类食品塑料包装膜阻隔性能分析 2
不同种类食品塑料包装膜阻隔性能分析
食品塑料包装膜的阻隔性能是指其对氧气、水蒸气、气味、油脂、细菌等外界物质的阻隔能力。不同种类的食品对阻隔性能的要求不同，因此在选择包装膜时需要根据食品的特性进行分析比较。
一、氧气阻隔性能
氧气是导致食品变质的主要原因之一，因此食品包装膜对氧气的阻隔性能是评价其包装效果的重要指标之一。常用的氧气阻隔性能指标有气体透过率（OTR）和氧气透过率（O2TR）。常见的具有较好氧气阻隔性能的塑料包装膜有乙烯基醇共聚物（EVOH）包装膜、聚酯（PET）包装膜等。
四、油脂阻隔性能
一些食品含有较高的油脂成分，如果包装膜对油脂的阻隔性能不足，就会导致油脂渗透或挥发，影响食品的质量。常用的油脂阻隔性能指标有油脂透过率（OGR）。聚乙烯（PE）包装膜具有较好的油脂阻隔性能。
五、细菌阻隔性能
食品受到细菌的污染会导致食品变质和食品安全问题，因此对于易受细菌污染的食品来说，包装膜对细菌的阻隔性能非常重要。常用的细菌阻隔性能评价指标有细菌透过率（BGR）。聚乙烯（PE）包装膜由于其良好的密封性能和抗水分渗透能力，对细菌的阻隔性能较好。
pet薄膜检测标准

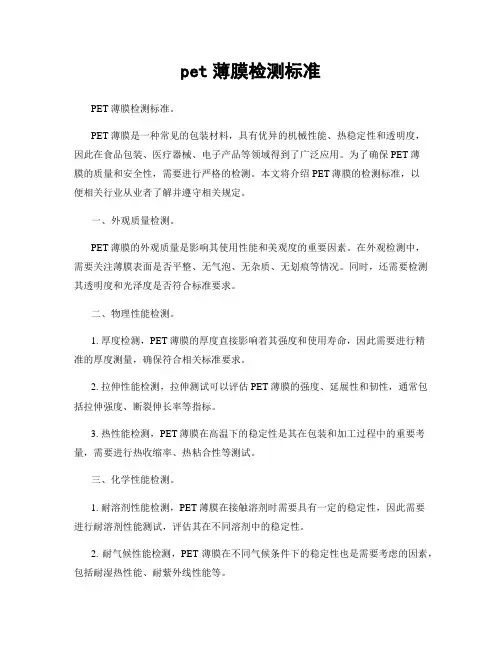

pet薄膜检测标准
PET薄膜检测标准。
PET薄膜是一种常见的包装材料，具有优异的机械性能、热稳定性和透明度，因此在食品包装、医疗器械、电子产品等领域得到了广泛应用。为了确保PET薄膜的质量和安全性，需要进行严格的检测。本文将介绍PET薄膜的检测标准，以便相关行业从业者了解并遵守相关规定。
一、外观质量检测。
PET薄膜的外观质量是影响其使用性能和美观度的重要因素。在外观检测中，需要关注薄膜表面是否平整、无气泡、无杂质、无划痕等情况。同时，还需要检测其透明度和光泽度是否符合标准要求。
二、物理性能检测。
1. 厚度检测，PET薄膜的厚度直接影响着其强度和使用寿命，因此需要进行精准的厚度测量，确保符合相关标准要求。
2. 拉伸性能检测，拉伸测试可以评估PET薄膜的强度、延展性和韧性，通常包括拉伸强度、断裂伸长率等指标。
3. 热性能检测，PET薄膜在高温下的稳定性是其在包装和加工过程中的重要考量，需要进行热收缩率、热粘合性等测试。
三、化学性能检测。
1. 耐溶剂性能检测，PET薄膜在接触溶剂时需要具有一定的稳定性，因此需要进行耐溶剂性能测试，评估其在不同溶剂中的稳定性。
2. 耐气候性能检测，PET薄膜在不同气候条件下的稳定性也是需要考虑的因素，包括耐湿热性能、耐紫外线性能等。 四、其他检测。
除了上述主要的检测项目外，还需要关注PET薄膜的卷曲性能、静电性能、印刷适应性等方面的检测，以确保其在实际应用中能够稳定可靠。
综上所述，PET薄膜的检测标准涉及外观质量、物理性能、化学性能以及其他方面的多个项目，需要综合考虑其在不同环境下的使用性能。只有严格按照相关标准进行检测，才能确保PET薄膜的质量和安全，为其在各个领域的应用提供可靠保障。希望相关行业从业者能够重视PET薄膜的检测工作，确保产品质量，保障用户安全。
聚乙烯薄膜检测标准
聚乙烯薄膜检测标准
聚乙烯薄膜是一种常见的塑料薄膜，广泛用于包装、农业覆盖、建筑材料等领域。薄膜的质量和性能需要进行各种检测，以确保其符合相关标准和规范。以下是一些可能涉及聚乙烯薄膜检测的标准：
GB/T 6672-2001《聚乙烯薄膜和薄膜制品通用规范》:
该标准规定了聚乙烯薄膜和薄膜制品的分类、要求、试验方法、检验规则和包装。
GB/T 10454-2000《塑料薄膜和薄膜材料透明度的测定》:
该标准规定了用于测定塑料薄膜和薄膜材料透明度的方法。
GB/T 1038-2000《聚乙烯薄膜和薄膜制品密度的测定》:
该标准规定了聚乙烯薄膜和薄膜制品密度的测定方法。
ASTM D882-18《Standard Test Method for Tensile Properties of
Thin Plastic Sheeting》:
ASTM国际标准，用于测试薄塑料片的拉伸性能，适用于各种塑料材料，包括聚乙烯。
ISO 527-3:2018《Plastics—Determination of tensile properties—Part
3:Test conditions for films and sheets》:
ISO国际标准，规定了测试薄膜和薄片拉伸性能的试验条件。
ASTM E96/E96M-16《Standard Test Methods for Water Vapor
Transmission of Materials》:
ASTM国际标准，适用于测定材料的水蒸气透过性，可用于评估聚乙烯薄膜的防水性能。
具体的检测标准可能会根据您所处的国家或地区、应用领域和产品规格的不同而有所差异。再进行检测之前，建议参考您所在地区的相关标准和法规，以确保测试方法的准确性和可靠性。
聚乙烯热收缩膜验收标准
聚乙烯热收缩膜验收标准
# 聚乙烯热收缩膜验收标准
## 一、前言
嘿，朋友！你知道吗？在我们的日常生活和很多工业生产中，聚乙烯热收缩膜可是个相当重要的角色呢。比如说在超市里，那些包装得整整齐齐的商品，很多都是用聚乙烯热收缩膜包起来的，它既能保护商品，又能让商品看起来更美观、更吸引人。在工业上，对于一些需要运输和储存的产品，聚乙烯热收缩膜也起着保驾护航的作用。但是呢，要想让这个聚乙烯热收缩膜很好地发挥作用，就得有个靠谱的验收标准。这就好比我们挑水果，得有个标准来判断这个水果是不是新鲜、好吃，对吧？所以今天咱们就来好好聊一聊聚乙烯热收缩膜的验收标准，让大家在面对这个小小的薄膜时，也能做到心中有数。
## 二、适用范围
1. 商品包装领域
- 这个验收标准首先适用于各类商品的包装。你想啊，像那些小零食、文具、日用品之类的，用聚乙烯热收缩膜包装的时候，就得按照这个标准来验收。比如说你在超市看到的那些一盒盒的糖果，外面那层亮晶晶的薄膜就是聚乙烯热收缩膜。如果这个膜不符合标准，可能就包不紧糖果，糖果容易散落，或者膜容易破，影响商品的外观和销售。
2. 工业产品包装 - 在工业上也同样适用。像一些小型的机械零件、电子元件等，在运输和储存过程中，需要用聚乙烯热收缩膜来防潮、防尘、防碰撞。要是这个膜的质量不过关，验收的时候没有按照标准来，那这些零件在运输过程中就可能受到损坏，这可就麻烦大了。比如说那些精密的电子芯片，如果被灰尘或者水汽侵入，可能就会出现故障，整个产品就报废了。
## 三、术语定义
1. 聚乙烯热收缩膜
- 说白了，聚乙烯热收缩膜就是一种用聚乙烯这种材料做成的薄膜。聚乙烯呢，是一种很常见的塑料材料，它具有很好的柔韧性和可塑性。这种薄膜在加热的时候会收缩，紧紧地包裹住被包装的物品。你可以想象一下，就像给东西穿上了一件紧身衣，加热的时候这件“紧身衣”就会自动收缩得更合身。
2. 收缩率
保鲜膜规格型号标准
保鲜膜规格型号标准
保鲜膜是一种常见的食品包装材料，用于保持食物的新鲜和防止食物变质。它通常由聚乙烯材料制成，具有一定的透明度、柔软性和可伸展性。保鲜膜的规格型号可以根据不同的需求进行设计和制造。本文将介绍保鲜膜的常见规格型号，并讨论一些标准。
保鲜膜的规格型号通常由其厚度、宽度和长度组成。厚度是保鲜膜对食物的保护性能的重要指标之一。通常用微米（μm）作为单位，常见的保鲜膜厚度包括10μm、12μm、15μm等。较薄的膜具有更好的延展性和柔软性，而较厚的膜具有更好的防氧化性能和物理强度。
宽度和长度是保鲜膜的另外两个重要参数。根据不同的用途和食物包装的大小，保鲜膜的宽度可以在200mm至600mm之间调整。较宽的膜可以用于大型食品包装，而较窄的膜适用于小型食品包装。保鲜膜的长度通常在100米至1000米之间，可以根据不同的需求进行调整。较长的膜适合需要频繁使用的商业环境，而较短的膜适合家庭使用。
除了这些基本的规格，保鲜膜还可以根据不同的特殊要求进行设计和定制。例如，一些特殊用途的保鲜膜可能具有高温抗性，可以在烹饪或烘烤食物时使用。一些具有防雾和防滑功能的保鲜膜可以用于冷藏柜和冷冻柜中，以防止食物受潮和结冰。一些环保型的保鲜膜采用可降解材料制成，符合环保要求。
保鲜膜的标准也是非常重要的，它可以确保产品质量和安全性。一般来说，保鲜膜的生产应符合国家相关的标准和法规。例如，在中国，食品包装材料的生产和销售需要符合国家标准《食品卫生安全国家标准 食品包装材料及容器标识》（GB9685-2016）。该标准规定了食品包装材料的使用范围、安全要求、指标和检验方法等。
此外，保鲜膜在生产过程中还需要进行质量控制，以确保每个批次的产品质量稳定。关键的质量控制点包括原料选择、生产工艺控制、卫生消毒和产品检验等。原料选择需要确保符合标准，并且没有污染或不合适的添加剂。生产工艺控制需要确保设备运行正常，操作规范，并按照标准操作流程进行。卫生消毒是保障产品安全性的重要环节，要保证设备、工作环境和操作人员的洁净。产品检验需要对每个批次的产品进行抽样检验，确保产品符合标准。
保鲜膜执行标准
保鲜膜执行标准
保鲜膜是一种常见的食品包装材料，用于保持食品的新鲜、延长保质期。为了确保保鲜膜具备一定的质量和安全性能，执行标准是必不可少的。以下是有关保鲜膜执行标准的介绍。
国内对于保鲜膜的执行标准主要有两个，分别是GB/T 1040-2006《塑料拉伸性能试验方法》和GB/T 1043-2008《塑料抗冲击性能试验方法》。这两个标准中，GB/T 1040-2006主要用于测试保鲜膜在一定条件下的拉伸性能，如拉伸强度和断裂伸长率等指标。而GB/T 1043-2008则用于测试保鲜膜对冲击的抵抗能力，以评估其耐用度和安全性。
在这两个标准的基础上，还存在一些行业级的执行标准，如GB/T
10004-2008《聚乙烯(PE)塑料薄膜制品》，以及GB/T 5498-2008《聚氯乙烯(PE)塑料薄膜制品》。这些标准主要规定了不同类型的保鲜膜在制造过程中应遵循的技术要求和质量指标。
除了国内标准，国际标准组织ISO也制定了一些与保鲜膜相关的标准。比如ISO 527-1：2012《塑料——拉伸性能试验的方法——第1部分：一般原则》和ISO 6603-1：2000《一般用途塑料——撕裂断裂韧性试验——第1部分：缺口张开度测试方法》等。这些国际标准对于保鲜膜的材质和性能测试提供了更加统一和全面的参考。
通过执行标准，可以确保保鲜膜的基本质量和安全性能符合规定要求。生产企业可以依据这些标准进行产品质量控制，消费者也可以根据标准来选择合适的保鲜膜产品。标准的制定也有利于保鲜膜行业的技术发展和创新。未来，随着科技的进步和需求的变化，保鲜膜执行标准也将不断更新和完善，以满足市场和消费者的需求。
