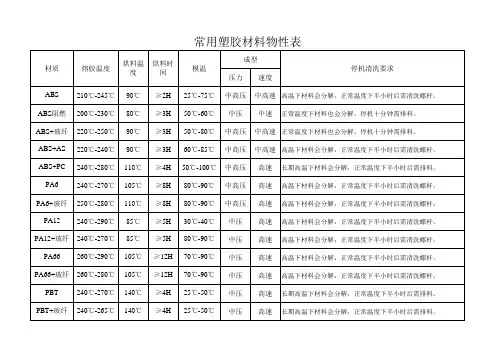

常用塑料物性

aFd~LDPE、LLDPE、HOPE 的具体性能

性能LDPE LLDPE HOPE

相对农度0.91*0.93 0. 92^0. 925 0.92巾.97 吸水率/% <0.01 <0. 01 <0.01

成型收缩军々 1.5*5.0 1.5*5. 5 2. 0~5. 0 拉伸强度/MP8 7*15 15*25 2广37

断裂伸长率/% >650 >880 >500

弯曲®®/MPa34 —11

质缩®&/MPa28 —10

缺口冲击®&/(kJ/m?) 80*90 >70 40*70

洛氏硕度R45 —R70

热变形 Xffi(1-86WPa)/r 50 75 78

脆化温度/'C -80=55 <-120 <-140=120 线膨胀系数/(X10s K *) 20*24 —12*13

热导率/側/(・・K)] 0.35 —0.44

体积电阻率/Q・cm 6X10" —6X10e

介电竜数(104Hz) 2. 28"2. 32 — 2. 34*2. 38 介电损耗角正切ffldO'Hz) 0. 0003 —0.0003

介电强度/ (kV/fiw) >20 —>20

耐电弧/8 115 —115

竄指数八20 —20

表2・9 不間PVC的性能

性能通用软PVC 电器用软PVC 碇PVC

相对黑度 1.2*1.6 1.2*1.6 1.4*1.6 眼水率/■0.25 0.15*0. 75 0. 07*0. 4 成型收缩率/、 1.5*2.5 1.5*2. 5 0. 6*1.0 拉伸强&/»310.5*20. 1 10.5*20. 1 45.7

断裂伸长率八10500 100*500 25

近曲强度/MPa ———100

弯曲IS®/MPa——3000

质缩强度/MPa 8.8 8.8 20.5

缺口冲击强(ft/(kJ/m J) —— 2. 2*10.6 邵氏硕度A50~95 A095 075*85

故期使用温厦厂C 60*70 80=04 80*90

线膨胀M«/(xioV)7*25 7*25 5*18.5

热导率/ [W/(m ・K)] 0.15 0.15 0.16

体积电阻率/Q・cm 101T1013 1011 *1014 1012*1014 介电常数(1胸z) 5为4*5 3. 2*3. 6 介电横耗角正切值dO^Hz) 0. 08P. 15 0. 08*0.15 0. 02

介电强 a/(KV/rmi) 14. 7*29.5 26.5 9. 85~35 耐电W/8 —60*80 —

表2-15 PP的II体性能

性能数堀性能数«

相对密度0. 90 热变形 Sffi(1.82MPa)/r 102 吸水率/、0. 01 脆化温度/'C -8*8 成型收缩率八「2.5 线膨胀系数/(XIO^K *) 6*10 拉伸强®MPa29 热导W[W/{m ・K)] 0. 24

断裂伸长率八>200 体积电阻率/Q • cm10" 弯曲强fi/MPa 50 介电常数(lO^Hz) 2.15 质缩强度/MPa 45 介电损耗角正切值(10^2) 0. 0008

铁口冲击强(I/(kJ/m J) 0.5 介电5£(&/(kV/mm)24.6 洛氏砒漫R8OW0 耐电頤/8 185

庠搀因数0.51 氧指数八18

®痕竟度•，师10.4

»2-18 PS的具体性能

性能数»性能数堀

相对密仪 1.05 维卡软化点/C 100

吸水率八0.05 故期使用£®/-C 60*75

成型收缩率八0.4*0. 7 脆化£®/C-30

透光率八88*92 线㈱胀系数/(X105K*) 8

折射率 1.59*1.60 热导率/ [W/(m・K〉] 0.14

按伸强&/MPa 50 体积电阻率/Q • cm iono,f

断裂伸长率/% 2 介电當数(10*Hz) 2. 45"2. 65 弯曲强(&/MPa I05 介电扌员耗角正切tfiOO^Hz) (r2)XI04

压缩强ft/MPa 115 介电强S/(kV/m) 20*28

弯曲弹性181/MPa 3200 耐电弧/8 60"135

无彼口冲击5£®/(kJ/m?) 洛氏谨厦

16

1*65*90

氯指数/%

20

*2-21 ~ABS的具体性能

性能高抗冲型耐热型中抗冲型

相对密厦 1.02*1.05 1.06=08 1.05" 07 吸水率八0.2*0.45 0. 2~0. 45 0. 2~0. 45

成型收缩率0. 39 8 0. 3*0. 8 0. 3*0. 8

35*44 45*57 42*62

断裂伸长率/S 5*60 3*20 5*25

弯曲 58&/MPa 52*81 70*85 69*72

压缩 5S（ft/MPa 49*64 65*71 73*88

悬运梁微口冲击强度/(J/m) 16*44 11*25 6~22

洛氏确度R65'1O9 R105*115 R108-115 热変形 fia（1.82MPa）/-C 93*103 104^118 93*107

线膨抵系数/(X10V9 9.5*10.5 6. 0*9. 0 5*8.5

热导率/[W/（m・K）] 0.16*0. 29 0. 16*0. 29 0. 16*0. 29 体积电阻率/Q・cm （广4. 8）X10u（广5）X10“（广 5）X10“介电常数(lO^z) 2.4*3. 8 2.4*3.8 2.4*3. 8

介电損耗角正切ifldO^z) 0. 009 0. 009 0. 009

介电强ft/（kV/imO 13*20 13*20 13*20

耐电3U/s 66*82 66*82 66“82

氧指数八20 20 20
