第三章存储器原理与接口
微机原理与接口技术：08第3章 寻址方式和指令系统3.3 习题3
交通信息与控制工程系教案（理论教学用）
课程名称 微机原理与接口技术 第 8 次 第 4 周 2 学时
上课教室 WM1310 课程类型 专业基础课 授课对象 自动化专业
章节名称 第三章 寻址方式和指令系统（3.3）
教学目的
和要求 1． 掌握8086的基本指令，如逻辑运算和移位指令、串操作指令、程序控制指令等。
讲 授
主要内容及时间分配 1. 逻辑运算和移位指令；（35min）
2. 串操作指令；（20min）
3. 程序控制指令；（25min）
4. 处理器控制指令。（10min）
教学重点
与难点 重点：
1．逻辑运算和移位指令的基本功能和格式；
2．串操作指令的基本功能和格式；
3．程序控制指令的基本功能和格式。
难点：
逻辑运算和移位指令的基本功能和格式。
要求掌握知识点和分析方法 1．逻辑运算和移位指令的格式、功能及应用方法；
2．串操作指令的格式、功能及应用方法；
3．程序控制指令的格式、功能及应用方法。
启发与提问 1．逻辑移位和算术移位指令的区别？
教学手段 多媒体+板书
作业布置 思考题：
1．远跳转和近跳转的区别？
3.2, 3.5
3.9, 3.11
3.12, 3.14
主 要
参考资料
备注
注：教案按授课次数填写，每次授课均应填写一份。重复班授课可不另填写教案。 长安大学讲稿(第八讲)
讲 授 内 容
三、逻辑运算和移位类
1.逻辑运算
逻辑运算指令对操作数的要求大多与MOV指令相同。
逻辑运算是按位操作的，它包括AND(与)、OR (或)、NOT(非)、XOR(异或)和TEST(测试)指令。
除“非”运算指令外，其余指令的执行都会使标志位OF=CF=0，AF位无定义，SF、ZF和PF根据运算结果设置。
“与”运算指令
格式： AND OPRD1，OPRD2
操作： 两操作数相“与”，结果送目标地址。
【例】 要屏蔽AL中的高4位。
单片机原理及接口技术(第三版)李朝青编著 第三章作业答案
1 3.4 思考题与习题
5. 要访问特殊功能寄存器和片外数据存储器，应采用哪些寻址方式？
答：访问特殊功能寄存器可采用寄存器寻址、直接寻址、寄存器间接寻址、
部分的还可采用位寻址。
访问片外数据存储器只能采用寄存器间接寻址。
6. 在89C51片内RAM中，已知（30H） =38H，（38H）=40H，（40H）=48H, （48H）＝90H。请分析下面各是什么指令，说明源操作数的寻址方式以及按顺序执行每条指令后的结果。
MOV A，40H ；A=48H，直接寻址
MOV R0，A ；R0=48H，寄存器寻址
MOV P1，#0F0H ；P1=F0H，立即寻址
MOV ＠R0，30H ；（48H）=38H，直接寻址
MOV DPTR，#3848H ；DPTR=3848H，立即寻址
MOV 40H，38H ；（40H）=40H，直接寻址
MOV R0，30H ；R0=38H，直接寻址
MOV P0，R0 ；P0=38H，寄存器寻址
MOV 18H，#30H ；（18H）=30H，立即寻址
MOV A，＠R0 ；A=40H，寄存器间接寻址
MOV P2，P1 ；P2=F0H，寄存器寻址
9. 设R0的内容为32H，A的内容为48H，片内RAM的32H单元内容为80H，40H单元内容为08H。请指出在执行下列程序段后上述各单元内容的变化。
MOV A，＠R0 ；A=80H 2 MOV ＠R0，40H ；（32H）=08H
MOV 40H，A ；（40H）=80H
MOV R0，#35H ；R0=35H
答：R0=35H，A=80H，（32H）=08H，（40H）=80H。
16. 已知（A）=83H,，（R0）=17H,，（17H）=34H。请写出执行完下列程序段后A的内容。

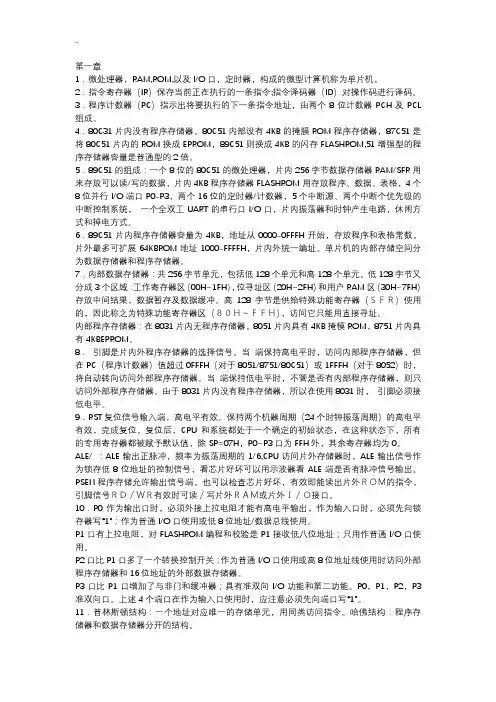

单片机原理及接口技术课后习题与答案
..
第一章
1．微处理器，RAM,ROM,以及I/O口，定时器，构成的微型计算机称为单片机。
2．指令寄存器（IR）保存当前正在执行的一条指令;指令译码器（ID）对操作码进行译码。
3．程序计数器（PC）指示出将要执行的下一条指令地址，由两个8位计数器PCH及PCL组成。
4．80C31片内没有程序存储器，80C51内部设有4KB的掩膜ROM程序存储器，87C51是将80C51片内的ROM换成EPROM，89C51则换成4KB的闪存FLASHROM,51增强型的程序存储器容量是普通型的2倍。
5．89C51的组成：一个8位的80C51的微处理器，片内256字节数据存储器RAM/SFR用来存放可以读/写的数据，片内4KB程序存储器FLASHROM用存放程序、数据、表格，4个8位并行I/O端口P0-P3，两个16位的定时器/计数器，5个中断源、两个中断个优先级的中断控制系统， 一个全双工UART的串行口I/O口，片内振荡器和时钟产生电路，休闲方式和掉电方式。
6．89C51片内程序存储器容量为4KB，地址从0000-0FFFH开始，存放程序和表格常数，片外最多可扩展64KBROM地址1000-FFFFH，片内外统一编址。单片机的内部存储空间分为数据存储器和程序存储器。
7．内部数据存储器：共256字节单元，包括低128个单元和高128个单元。低128字节又分成3个区域：工作寄存器区（00H~1FH），位寻址区（20H~2FH）和用户RAM区（30H~7FH）存放中间结果，数据暂存及数据缓冲。高128字节是供给特殊功能寄存器（ＳＦＲ）使用的，因此称之为特殊功能寄存器区（８０Ｈ～ＦＦＨ），访问它只能用直接寻址。
内部程序存储器：在8031片内无程序存储器，8051片内具有4KB掩模ROM，8751片内具有4KBEPROM。
8． 引脚是片内外程序存储器的选择信号。当 端保持高电平时，访问内部程序存储器，但在PC（程序计数器）值超过0FFFH（对于8051/8751/80C51）或1FFFH（对于8052）时，将自动转向访问外部程序存储器。当 端保持低电平时，不管是否有内部程序存储器，则只访问外部程序存储器。由于8031片内没有程序存储器，所以在使用8031时， 引脚必须接低电平。

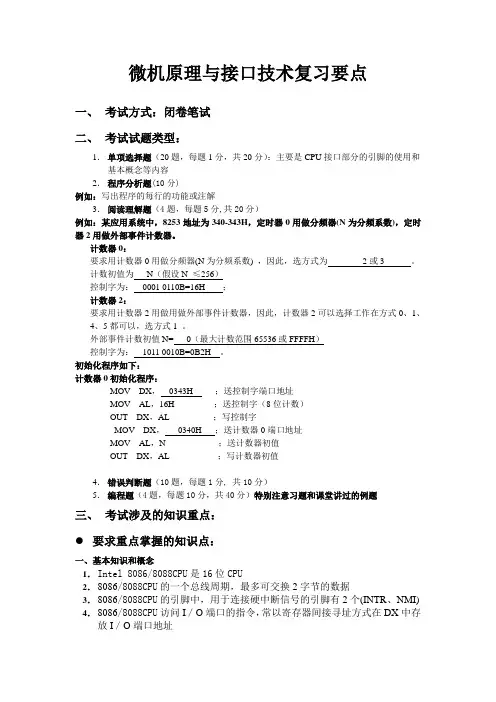

微机原理与接口技术复习要点
微机原理与接口技术复习要点
一、 考试方式：闭卷笔试
二、 考试试题类型：
1． 单项选择题（20题，每题1分，共20分）：主要是CPU接口部分的引脚的使用和基本概念等内容
2． 程序分析题(10分)
例如：写出程序的每行的功能或注解
3． 阅读理解题（4题，每题5分,共20分）
例如：某应用系统中，8253地址为340-343H，定时器0用做分频器(N为分频系数)，定时器2用做外部事件计数器。
计数器0：
要求用计数器0用做分频器(N为分频系数) ，因此，选方式为 2或3 。
计数初值为 N（假设N ≤256）
控制字为： 0001 0110B=16H ；
计数器2：
要求用计数器2用做用做外部事件计数器，因此，计数器2可以选择工作在方式0、1、4、5都可以，选方式1 。
外部事件计数初值N= 0（最大计数范围65536或FFFFH）
控制字为： 1011 0010B=0B2H 。
初始化程序如下：
计数器0初始化程序：
MOV DX， 0343H ；送控制字端口地址
MOV AL，16H ；送控制字（8位计数）
OUT DX，AL ；写控制字
MOV DX， 0340H ；送计数器0端口地址
MOV AL，N ；送计数器初值
OUT DX，AL ；写计数器初值
4． 错误判断题（10题，每题1分, 共10分）
5． 编程题（4题，每题10分，共40分）特别注意习题和课堂讲过的例题
三、 考试涉及的知识重点：
要求重点掌握的知识点：
一、基本知识和概念
1． Intel 8086/8088CPU是16位CPU
2． 8086/8088CPU的一个总线周期，最多可交换2字节的数据
3． 8086/8088CPU的引脚中，用于连接硬中断信号的引脚有2个(INTR、NMI)
《计算机原理与接口技术》课后题答案
1 第2章 微型计算机基础
2.8 在执行指令期间,BIU能直接访问存储器吗?为什么?
解:可以.因为EU和BIU可以并行工作,EU需要的指令可以从指令队列中获得,这时BIU预先从存储器中取出并放入指令队列的。在EU执行指令的同时，BIU可以访问存储器取下一条指令或指令执行时需要的数据。
2.9 8086与8088CPU的主要区别有哪些？
解：主要区别有以下几点：
①8086的外部数据总线有16位，而8088的外部数据总线只有8位。
②8086指令队列深度为6个字节,而8088的指令队列深度为4个字节.
③因为8086的外部数据总线有16位,故8086每个总线周期可以存取两个字节.而8088的外部数据总线因为只有8位,所以每个总线周期只能存取1个字节.
④个别引脚信号的含义稍有不同.
2.10 解:
（1）要利用信号线包括WR#、RD#、IO/M#、ALE以及AD0~AD7、A8~A19。
（2）同（1）。
（3）所有三态输出的地址信号、数据信号和控制信号均置为高阻态。
2.11解：在每个总线周期的T3的开始处若READY为低电平，则CPU在T3后插入一个等待周期TW。在TW的开始时刻，CPU还要检查READY状态，若仍为低电平，则再插入一个TW 。此过程一直进行到某个TW开始时，READY已经变为高电平，这时下一个时钟周期才转入T4。
可以看出，插入TW周期的个数取决于READY电平维持的时间。
2.14 解：通用寄存器包含以下8个寄存器：
AX、BX、CX和DX寄存器一般用于存放参与运算的数据或运算的结果。除此之外：
AX：主要存放算术逻辑运算中的操作数，以及存放I/O操作的数据。
BX：存放访问内存时的基地址。
CX：在循环和串操作指令中用作计数器。
DX：在寄存器间接寻址的I/O指令中存放I/O地址。在做双字长乘除法运算时，DX与AX合起来存放一个双字长数。
SP：存放栈顶偏移地址。
微机原理与接口教案
微机原理与接口教案
第一章：微机概述
1.1 微机的概念与发展历程
1.2 微机的体系结构
1.3 微机的主要性能指标
1.4 微机的应用领域
第二章：微处理器
2.1 微处理器的概念与结构
2.2 微处理器的性能指标
2.3 微处理器的的发展历程
2.4 微处理器的应用实例
第三章：存储器
3.1 存储器的概念与分类
3.2 随机存储器（RAM）
3.3 只读存储器（ROM）
3.4 存储器的发展趋势
第四章：输入/输出接口
4.1 输入/输出接口的概念与作用
4.2 接口的分类
4.3 接口的通信方式
4.4 接口的实例分析
第五章：总线 5.1 总线的概念与分类
5.2 总线的通信协议
5.3 总线的性能指标
5.4 总线的应用实例
第六章：微机系统的中断系统
6.1 中断系统的概念与作用
6.2 中断请求与中断响应
6.3 中断处理程序的编写
6.4 中断系统的应用实例
第七章：微机系统的定时器与计数器
7.1 定时器与计数器的概念与原理
7.2 定时器与计数器的编程方法
7.3 定时器与计数器的应用实例
7.4 定时器与计数器在微机系统中的应用
第八章：并行接口与串行接口
8.1 并行接口的概念与原理
8.2 串行接口的概念与原理
8.3 并行接口与串行接口的比较
8.4 并行接口与串行接口的应用实例
第九章：模拟量接口技术
9.1 模拟量接口的概念与原理
9.2 模拟量接口的转换方法 9.3 模拟量接口的常用芯片
9.4 模拟量接口的应用实例
第十章：微机系统的可靠性与维护
10.1 微机系统的可靠性分析
10.2 微机系统的维护方法
10.3 故障诊断与排除
10.4 提高微机系统可靠性的措施
重点和难点解析
一、微机概述
补充说明：性能指标中，特别是处理速度、内存容量、功耗等方面的比较和分析；应用领域中，强调微机在不同行业中的应用和作用。
二、微处理器
补充说明：性能指标中，核心频率、指令集、缓存等方面的比较和分析；发展历程中，重要时间节点的技术和产品革新。
微机原理与接口技术第三章试题及答案
第三章
3-1选择题
1、MOVX A,@DPTR指令中源操作数的寻址方式是（B）
（A） 寄存器寻址 （B）寄存器间接寻址 （C）直接寻址 （D）立即寻址
2． ORG 0003H
LJMP 2000H
ORG 000BH
LJMP 3000H 当CPU响应外部中断0后，PC的值是（B）
（A） 0003H （B）2000H （C）000BH （D）3000H
3． 执行PUSH ACC指令，MCS-51完成的操作是（A）
（A） SP+1
SP
（ACC） （SP） （B）（ACC） （SP）SP-1 SP
（B） （C）SP-1 SP （ACC） (SP) （D）（ACC） （SP）SP+1 SP
4、 LCALL指令操作码地址是2000H，执行完相子程序返回指令后，PC=（D）
（C） 2000H （B）2001H （C）2002H （D）2003H
5、51执行完MOV A，#08H后，PSW的一位被置位（D）
（A）（A）C （B）F0 （C）OV （D）P
6、下面条指令将MCS-51的工作寄存器置成3区（B）
（A）MOV PSW，#13H （B）MOV PSW，#18H
（B） SETB PSW.4 CLR PSW.3 (d) SETB PSW.3 CLR PSW.4
7、执行MOVX A，DPTR指令时，MCS-51产生的控制信号是（C）
（D） /PSEN （B）ALE （C）/RD （D）/WR
8、MOV C，#00H的寻址方式是（A）
（A） 位寻址 （B）直接寻址 （C）立即寻址 （D）寄存器寻址
9、ORG 0000H
AJMP 0040H
ORG 0040H
MOV SP，#00H当执行完左边的程序后，PC的值是（C）
（A） 0040H （B）0041H （C）0042H （D）0043H
微机原理与接口技术(第三版)课本习题答案
第二章 8086体系结构与80x86CPU
1．8086CPU由哪两部分构成它们的主要功能是什么
答：8086CPU由两部分组成：指令执行部件(EU，Execution Unit)和总线接口部件(BIU，Bus Interface Unit)。指令执行部件（EU）主要由算术逻辑运算单元(ALU)、标志寄存器FR、通用寄存器组和EU控制器等4个部件组成，其主要功能是执行指令。总线接口部件(BIU)主要由地址加法器、专用寄存器组、指令队列和总线控制电路等4个部件组成，其主要功能是形成访问存储器的物理地址、访问存储器并取指令暂存到指令队列中等待执行，访问存储器或I／O端口读取操作数参加EU运算或存放运算结果等。
2．8086CPU预取指令队列有什么好处8086CPU内部的并行操作体现在哪里答：8086CPU的预取指令队列由6个字节组成，按照8086CPU的设计要求，指令执行部件（EU）在执行指令时，不是直接通过访问存储器取指令，而是从指令队列中取得指令代码，并分析执行它。从速度上看，该指令队列是在CPU内部，EU从指令队列中获得指令的速度会远远超过直接从内存中读取指令。8086CPU内部的并行操作体现在指令执行的同时，待执行的指令也同时从内存中读取，并送到指令队列。
5．简述8086系统中物理地址的形成过程。8086系统中的物理地址最多有多少个逻辑地址呢答：8086系统中的物理地址是由20根地址总线形成的。8086系统采用分段并附以地址偏移量办法形成20位的物理地址。采用分段结构的存储器中，任何一个逻辑地址都由段基址和偏移地址两部分构成，都是16位二进制数。通过一个20位的地址加法器将这两个地址相加形成物理地址。具体做法是16位的段基址左移4位(相当于在段基址最低位后添4个“0”)，然后与偏移地址相加获得物理地址。由于8086CPU的地址线是20根，所以可寻址的存储空间为1M字节，即8086系统的物理地址空间是1MB。逻辑地址由段基址和偏移地址两部分构成，都是无符号的16位二进制数，程序设计时采用逻辑地址，也是1MB。
单片微型计算机原理和接口技术第三版复习总结
第 1 页 共 6 页 单片微型计算机原理和接口技术第三版复习总结
前言
单片微型计算机的定义和重要性
接口技术在现代电子系统中的作用
第一章：单片机概述
1.1 单片机的发展历程
单片机的诞生和发展
主要的单片机系列
1.2 单片机的基本组成
CPU
存储器
输入/输出接口
时钟系统
复位电路
1.3 单片机的分类和应用领域
按功能分类
按应用领域分类
第二章：单片机的指令系统
2.1 指令系统概述
指令的格式
指令的分类 第 2 页 共 6 页 2.2 寻址方式
立即寻址
直接寻址
间接寻址
寄存器寻址
变址寻址
2.3 指令集详解
数据传输指令
算术运算指令
逻辑运算指令
控制转移指令
第三章：存储器结构
3.1 存储器的分类
ROM
RAM
EEPROM
3.2 存储器的扩展
存储器的地址映射
存储器的接口技术
3.3 存储器的保护机制
写保护 第 3 页 共 6 页 保密机制
第四章：输入/输出接口
4.1 I/O接口的基本概念
I/O端口
I/O控制方式
4.2 并行接口
8255A可编程并行接口
8155可编程并行接口
4.3 串行接口
串行通信原理
串行接口芯片
第五章：中断系统
5.1 中断的基本概念
中断的分类
中断优先级
5.2 中断处理流程
中断请求
中断服务程序
中断返回
5.3 中断控制器
8259A可编程中断控制器 第 4 页 共 6 页 第六章：定时器/计数器
6.1 定时器/计数器的工作原理
定时器的工作模式
计数器的应用
6.2 定时器/计数器的应用实例
定时控制
脉冲计数
第七章：模数与数模转换
7.1 模数转换器（ADC）
ADC的工作原理
ADC的应用
7.2 数模转换器（DAC）
DAC的工作原理
DAC的应用
第八章：总线技术
8.1 总线的概念
总线的功能
总线的分类
8.2 常用总线标准
ISA总线
PCI总线 第 5 页 共 6 页 USB总线
《微机原理与接口技术》教案
《微机原理与接口技术》教案
第一章：微机系统概述
1.1 教学目标
1. 了解微机系统的概念和发展历程。
2. 掌握微机系统的组成和各部分功能。
3. 理解微机系统的工作原理。
1.2 教学内容
1. 微机系统的概念和发展历程。
2. 微机系统的组成：微处理器、存储器、输入输出接口等。
3. 微机系统的工作原理：指令执行过程、数据传输等。
1.3 教学方法
1. 采用讲授法，讲解微机系统的概念和发展历程。
2. 采用案例分析法，分析微机系统的组成和各部分功能。
3. 采用实验演示法，展示微机系统的工作原理。
1.4 教学评价
1. 课堂问答：了解学生对微机系统概念的掌握情况。
2. 课后作业：巩固学生对微机系统组成的理解。
3. 实验报告：评估学生对微机系统工作原理的掌握程度。
第二章：微处理器
2.1 教学目标
1. 了解微处理器的概念和结构。
2. 掌握微处理器的性能指标。 3. 理解微处理器的工作原理。
2.2 教学内容
1. 微处理器的概念和结构：CPU、寄存器、运算器等。
2. 微处理器的性能指标：主频、缓存、指令集等。
3. 微处理器的工作原理：指令执行过程、数据运算等。
2.3 教学方法
1. 采用讲授法，讲解微处理器的概念和结构。
2. 采用案例分析法，分析微处理器的性能指标。
3. 采用实验演示法，展示微处理器的工作原理。
2.4 教学评价
1. 课堂问答：了解学生对微处理器概念的掌握情况。
2. 课后作业：巩固学生对微处理器性能指标的理解。
3. 实验报告：评估学生对微处理器工作原理的掌握程度。
第三章：存储器
3.1 教学目标
1. 了解存储器的概念和分类。
2. 掌握存储器的性能指标。
3. 理解存储器的工作原理。
3.2 教学内容
1. 存储器的概念和分类：随机存储器、只读存储器等。
2. 存储器的性能指标：容量、速度、功耗等。
3. 存储器的工作原理：数据读写过程、存储器组织结构等。 3.3 教学方法
