涡旋式压缩机与滚动转子式压缩机的比较
涡旋式压缩机与滚动转子式压缩机的比较随着社会发展，人类对生存环境的舒适性要求也越来越高，所以提高压缩机的压缩效率和工作可靠性、开发应用节材、节能型压缩机就成为制冷技术发展的主要方向之一，第三代制冷与空调用压缩机---涡旋式压缩机就是在这种背景下应运而生并得到广泛应用、并在众多的商用空调系统中取代传统的第一、二代压缩机而占据主导地位，而滚动转子式压缩机（第二代压缩机）由于其相对较低的制造成本和相对较高的性能在小容量（3HP以下）空调机组中仍占据主要地位。
本文就涡旋式压缩机和滚动转子式压缩机在空调技术上的具体应用及有关性能进行具体比较。
涡旋压缩机是靠气体容积减小而使压力升高的一种压缩机，是一种借助于容积的变化来实现气体压缩的流体机械，这一点与往复式压缩机相同；涡旋式压缩机是通过主轴旋转带动工作转子运动来改变压缩机容积，以达到吸气、压缩和排气的目的，它的主要部件动涡盘的运动，是在偏心轴的直接驱动下进行的，这一点又与旋转式压缩机相同；但涡旋式压缩机的压缩腔，既不同于往复式的又不同于旋转式的，故把它称做新一代容积式压缩机即第三代压缩机，该型压缩机具有非常高的效率，比第二代压缩机转子压缩机效率高5％左右。
涡旋压缩机中的主要部件是两个形状相同但角相位置相对错开180°的渐开线涡旋盘，其一是固定涡旋盘，而另一个是由偏心轴带动，其轴线绕着固定涡旋盘轴线做公转的绕行涡旋盘。
工作中两个涡旋盘在多处相切形成密封线，加上两个涡旋盘端面处的适当密封，从而形成好几个月牙形气腔。
两个涡旋盘间公共切点处的密封线随着绕行涡旋盘的公转而沿着涡旋曲线不断转移，使这些月牙形气腔的形状大小一直在变化。
压缩机的吸气口开在固定涡旋盘外壳的上部。
当偏心轴顺时针旋转时，气体从吸气口进入吸气腔，相继被摄入到外围的与吸气腔相通的月牙形气腔里。
随着这些外围月牙形气腔的闭合而不再与吸气腔相通，其密闭容积便逐渐被转移向固定涡旋盘的中心且不断缩小，气体被不断压缩而压力升高。
转子式压缩机原理
制冷压缩机系列讲座（十四）：滚动转子式压缩机I —工作过程和结构特点信息来源：中国制冷空调技术网 更新日期： 2008-9-16关键词：制冷压缩机，滚动转子式压缩机，工作过程和结构特点工作过程和结构特点一、 工作过程滚动转子式压缩机类属回转式压缩机。
20世纪70年代后在国内外有较大的发展，如国内产生的小型全封闭滚动转子式制冷压缩机GZ2型、YZ型、QXW型、QDX型等已被选用于家用空调器、电冰箱和商业制冷装置。
GZ2型的制冷工质为R22，在2820r/min的空调工况下制冷量约为3kW。
国外产品有美国的K型，德国的GL型，日本的SG、SH型、X型、A型及CRH型，还有瑞士的RI型等等。

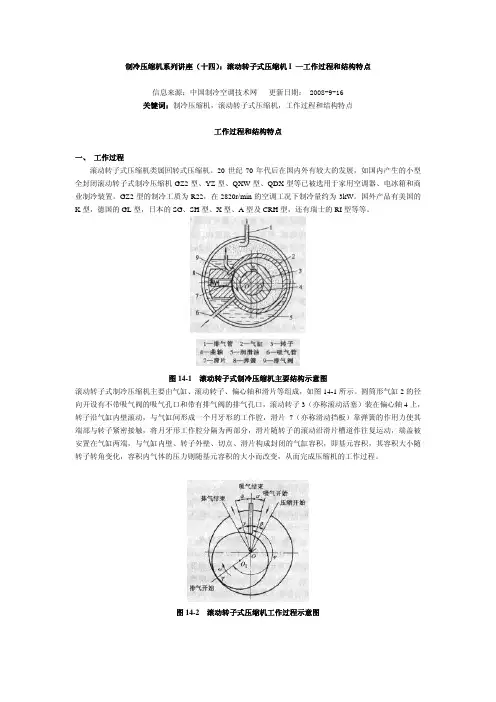

图14-1 滚动转子式制冷压缩机主要结构示意图滚动转子式制冷压缩机主要由气缸、滚动转子、偏心轴和滑片等组成，如图14-1所示。
圆筒形气缸2的径向开设有不带吸气阀的吸气孔口和带有排气阀的排气孔口，滚动转子3（亦称滚动活塞）装在偏心轴4上，转子沿气缸内壁滚动，与气缸间形成一个月牙形的工作腔，滑片7（亦称滑动挡板）靠弹簧的作用力使其端部与转子紧密接触，将月牙形工作腔分隔为两部分，滑片随转子的滚动沿滑片槽道作往复运动，端盖被安置在气缸两端，与气缸内壁、转子外壁、切点、滑片构成封闭的气缸容积，即基元容积，其容积大小随转子转角变化，容积内气体的压力则随基元容积的大小而改变，从而完成压缩机的工作过程。
图14-2 滚动转子式压缩机工作过程示意图二 压缩机的工作过程1.几个特征角度及其对工作过程的影响 用的连线表示转子转角1OO θ的位置，转子处于最上端位置时，气缸与转子的切点T 在气缸内壁顶点，此时θ＝0。
图14-2表示了滚动转子式压缩机的几个特征角。
（1）吸气孔口后边缘角α（顺时针方向）可构成吸气封闭容积，θα=时吸气开始，α的大小影响吸气开始前吸气腔中的气体膨胀，造成过度低压或真空；（2）吸气孔口前边缘角β 它的存在会造成在压缩过程开始前吸入的气体向吸气口回流，导致输气量下降。
涡旋式压缩机与滚动转子式压缩机的比较-制冷大场
涡旋式压缩机与滚动转子式压缩机的比较随着社会发展，人类对生存环境的舒适性要求也越来越高，所以提高压缩机的压缩效率和工作可靠性、开发应用节材、节能型压缩机就成为制冷技术发展的主要方向之一，第三代制冷与空调用压缩机---涡旋式压缩机就是在这种背景下应运而生并得到广泛应用、并在众多的商用空调系统中取代传统的第一、二代压缩机而占据主导地位，而滚动转子式压缩机（第二代压缩机）由于其相对较低的制造成本和相对较高的性能在小容量（3HP以下）空调机组中仍占据主要地位。
本文就涡旋式压缩机和滚动转子式压缩机在空调技术上的具体应用及有关性能进行具体比较。
涡旋压缩机是靠气体容积减小而使压力升高的一种压缩机，是一种借助于容积的变化来实现气体压缩的流体机械，这一点与往复式压缩机相同；涡旋式压缩机是通过主轴旋转带动工作转子运动来改变压缩机容积，以达到吸气、压缩和排气的目的，它的主要部件动涡盘的运动，是在偏心轴的直接驱动下进行的，这一点又与旋转式压缩机相同；但涡旋式压缩机的压缩腔，既不同于往复式的又不同于旋转式的，故把它称做新一代容积式压缩机即第三代压缩机，该型压缩机具有非常高的效率，比第二代压缩机转子压缩机效率高5％左右。
涡旋压缩机中的主要部件是两个形状相同但角相位置相对错开180°的渐开线涡旋盘，其一是固定涡旋盘，而另一个是由偏心轴带动，其轴线绕着固定涡旋盘轴线做公转的绕行涡旋盘。
工作中两个涡旋盘在多处相切形成密封线，加上两个涡旋盘端面处的适当密封，从而形成好几个月牙形气腔。
两个涡旋盘间公共切点处的密封线随着绕行涡旋盘的公转而沿着涡旋曲线不断转移，使这些月牙形气腔的形状大小一直在变化。
压缩机的吸气口开在固定涡旋盘外壳的上部。
当偏心轴顺时针旋转时，气体从吸气口进入吸气腔，相继被摄入到外围的与吸气腔相通的月牙形气腔里。
随着这些外围月牙形气腔的闭合而不再与吸气腔相通，其密闭容积便逐渐被转移向固定涡旋盘的中心且不断缩小，气体被不断压缩而压力升高。
回转式
注意4条接触线的位置 变化。
(a)表示正好吸入完了的位置，(b)示出了涡旋外围为吸入过程，中间为压 缩过程，中心处为排气过程，(c，d)示出了连续而同时进行着吸入和压缩 过程。在曲柄轴的每一转中，都形成一个新的吸气容积，所以上述过程不 断重复，依次完成。
（二）特点 从结构及工作原理看，小型涡旋式压缩机具有如下的特点：
5)采用了滑阀调节，可实现能量无级调节。 6)螺杆压缩机对进液不敏感，可以采用喷油冷却，故在相同的压力比 下，排温比活塞式低得多，因此单级压力比高。
7)没有余隙容积，因而容积效率高。 螺杆式制冷压缩机尚存在以下缺陷： 1)制冷剂气体周期性地高速通过吸、排气孔口，通过缝隙的泄漏等原 因，使压缩机有很大噪声，需要采取消音减噪措施。 2)螺旋形转子的空间曲面的加工精度要求高，需用专用设备和刀具来 加工。 3)由于间隙密封和转子刚度等的限制，目前螺杆式压缩机还不能像往 复式压缩机那样达到较高的终了压力。
泄逸通道的大小取决于所需要的排气量大小。滑阀前缘与滑动缺口 形成的排气口面积(即径向孔口)同时缩小，达到改变排气量的目的。 当滑阀继续向排出端移动时，制冷量随排量的减少而连续地降低。 因而能量便可进行无级调节。
（三）特点
螺杆式制冷压缩机作为回转式制冷压缩机的一种，同时具有活塞式和 动力式（速度式）两者的特点。 1)与往复活塞式制冷压缩机相比，螺杆式制冷压缩机具有转速高，重 量轻，体积小，占地面积小以及排气脉动低等一系列优点。 2)螺杆式制冷压缩机没有往复质量惯性力，动力平衡性能好，运转平 稳，机座振动小，基础可作得较小。
因此，回转式制冷压缩机的应用，已进入活塞式制冷压 缩机的世袭领地。
随着螺杆与星轮的相对运动，气体吸入螺杆齿槽， 吸气： 星轮的齿片切入螺杆齿槽，并旋转至齿槽容积与吸 气腔隔开。
第四章-涡旋式制冷压缩机ppt课件
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
立式
吸气 排气
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
ቤተ መጻሕፍቲ ባይዱ
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
3.1活塞式制冷压缩机的构造
Refrigeration Technique
张进制作
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
图4-11 涡旋式压缩机的结构 1-动盘 2-静盘 3-机体 4-防自转环 5-偏心轴 6-进气口 7-排气口
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
工作过程
压缩腔 排气孔
随着曲轴转动，动涡旋体作回转平动，动静涡旋体保持良好啮合，外圈两个月牙 形空间中的气体不断向中心推移，容积不断缩小，压力逐渐升高，进行压缩过程。
3.1活塞式制冷压缩机的构造
Refrigeration Technique

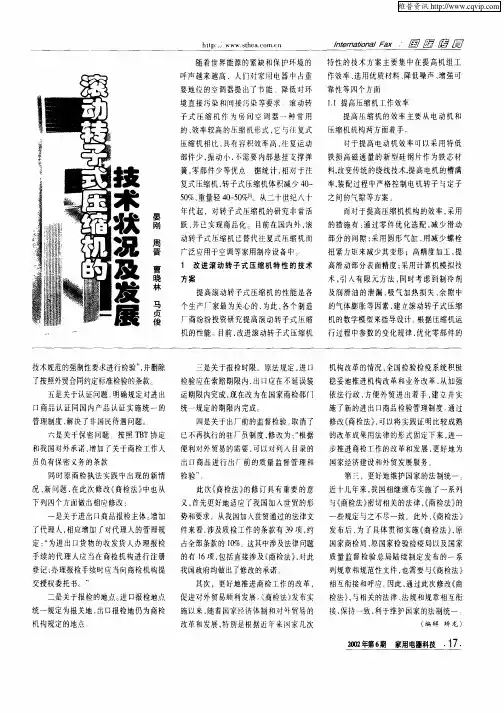

滚动转子式压缩机的技术状况及发展
