电涡流和液力缓速器的区别
电涡流缓速器和液力缓速器的区别
序号 电涡流缓速器 液力缓速器
1
制动效能 (1) 传动轴驱动转子向线圈和定子鼓风进行空冷却，其持续的最大冷却能力只有30KW
(2) 最大制动能力矩只有3200n.m
(3) 电涡流工作时随着温升制动力矩逐渐减小，制动热衰退明显（温度在300-700度时制动力矩和功率会有30-50%的降低）
(4) 再长时间客运或短时间频繁的公交车制动工况，持续制动效能不高。
液力缓速器： （1） 利用发动机的冷却系统散热，持续冷却能力更具发动机
散热能力最大可达700KW。
（2） 最大制动力矩可达4000n.m
（3） 没有热衰退
（4） 强大的持续冷却能力保证了强大的持续制动效能。
（5） 最适合持续制动工况。
2 温度影响 （1） 工作温度在1分钟到5分钟内从300°上升到700°，虽然增加了保护罩，但还是会对变速箱的齿轮油，轴油封，油气软管，阀类及其他电器件产生危害导致失效
（2） 长时间缓速后绝对不能马上停车，否则因转子不鼓风进行冷却，缓速器的热量缓慢向空气辐射时，如果周围有可燃物易引起着火 （1） 壳体外表最高温度125°
（2） 密封的铝合金壳体使其临近的任何零部件没有任何不良影响
（3） 即使在长下坡以后：能立即停车和驻车；没有热变形；缓速能力没有任何降低
（4） 驾驶员可以尽最大可能长时间地利用缓速器
3 静态质量的影响 （1）175Kg(2000Nm)到450kg(3000Nm)不等
（2）额外的发电机及电瓶增加了不少的整车质量，导致轴荷增加，油耗增加
（3）变速箱二轴悬臂梁的质量太大，增加变速器二周轴向串动有影响，同时也影响离合器系统寿命。 （1） 从59Kg(2000Nm的R120-千里马)，到最重的85Kg(4000Nm的R133-2)。
（2） 轻量化设计的好处是显而易见
（3） 降低油耗，增加载质/客量，减少动力链机械冲击和故障
4
动态质量的影响 （1） 转子的惯量为100KG，功率损失为8KW（转速为2500r/min事）
（2） 增加0.73L/100KM的油耗
例：15吨公交车的电涡流缓速器的惯性质量100KG，在三个从0—50KM/h的加速循环/公里（时间=25秒）过程中，电涡流相对惯性质量为5KG的VR120千里马需要多消耗0.73升/100KM的油耗 转子惯量不超过8KG。功率损失为2KW（转速为2500r/min时）
5 电的消耗 （1）需要112A（2000Nm至173A（3000Nm）的电流，这将导致需要额外消耗发动机2.688-4.152KW的功率。
（2）缓速器工作时的大电流导致电瓶放电速度远大于充电速度而引起亏电，电池寿命减少。 （1）仅控制装置部分需要最大为1A的电流，比一个汽车音响消耗的电流还要小。
（2）可以忽略不计的电流消耗。
6 操作及控制 （1） 由继电器来控制大电流的线圈会产生冲击电流及感应负载，结果会出现：
操作不当易烧线圈
现代敏感电子系统（如CAN）易受影响而无法下水正常工作。
产生火花及电磁辐射
无级控制是不可能的，舒适性受到影响。 （1） 由比例阀通过气压控制进油量而产生制动力矩，制动过程稳定、柔和，没有冲击电流及感应负载。
（2）无操作不当之忧
（3）纳入车辆的电气和电子系统没有任何问起，ECU可与CAN和ABS完全兼容
（4）独一无二的下坡巡航功能。巡航时间从0到100%的制动力矩范围内为无级控制。
（5）巡航可以使驾驶员操作轻松，安全，有乐趣。 7 只使用缓速器制动时，比电介质缓速器制动距离更短
8 可靠性 （1） 故障频次较高。
（2） 不能连续性的长时间使用
（3） 小石头、沾上水、不规范操作、持续高温均易引起部件损坏。
（4） 周边部件的可靠性因高温的影响而受到影响。
（5） 发动机、蓄电池、调节器的寿命缩短 （1） 几乎没有故障（由安装及保养的不当可能会引起漏油），高可统靠性带来车辆的的高完好率。
（2） 完全可以连续性的长时间使用，尽最大可能的使用液力缓速器可以极大的延长摩擦片的寿命
（3） 密封的铝合金壳体，对坏的路况和气候条件都有很强的抵制能力。
9 其它 （1） 安装简便
（2） 定期调整气隙（每50000公里）
（3） 价格较低
（4） 需要加装最大至180A的发电机，增加了客户购车成本
（5） 例如：綦江S6-90/QJ1506-电涡流L带缓速器-L不带缓速器=L传动轴缩短220.0-138.5=-81.5mm （1） 对安装精度有高的技术要求，需要专用工具
（2） 60000公里换油
（3） 价格较高
（4） 不需要额外的电机电瓶而减少了用户的购车成本。
（5） 例如：綦江S6-90/QJ1506+VR120-千里马L带缓速器-L不带缓速器=L传动轴缩短
87.4-138.5=-48.9mm

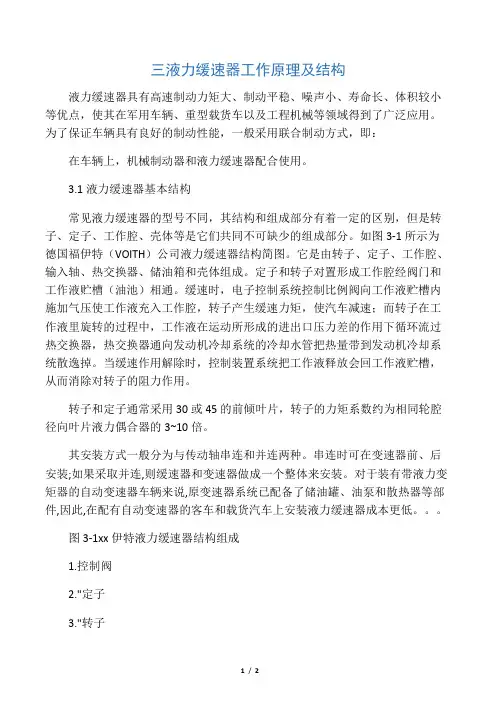

液力缓速器工作原理及结构
1 / 2
三液力缓速器工作原理及结构
液力缓速器具有高速制动力矩大、制动平稳、噪声小、寿命长、体积较小等优点，使其在军用车辆、重型载货车以及工程机械等领域得到了广泛应用。为了保证车辆具有良好的制动性能，一般采用联合制动方式，即：
在车辆上，机械制动器和液力缓速器配合使用。
3.1液力缓速器基本结构
常见液力缓速器的型号不同，其结构和组成部分有着一定的区别，但是转子、定子、工作腔、壳体等是它们共同不可缺少的组成部分。如图3-1所示为德国福伊特（VOITH）公司液力缓速器结构简图。它是由转子、定子、工作腔、输入轴、热交换器、储油箱和壳体组成。定子和转子对置形成工作腔经阀门和工作液贮槽（油池）相通。缓速时，电子控制系统控制比例阀向工作液贮槽内施加气压使工作液充入工作腔，转子产生缓速力矩，使汽车减速；而转子在工作液里旋转的过程中，工作液在运动所形成的进出口压力差的作用下循环流过热交换器，热交换器通向发动机冷却系统的冷却水管把热量带到发动机冷却系统散逸掉。当缓速作用解除时，控制装置系统把工作液释放会回工作液贮槽，从而消除对转子的阻力作用。
转子和定子通常采用30或45的前倾叶片，转子的力矩系数约为相同轮腔径向叶片液力偶合器的3~10倍。
其安装方式一般分为与传动轴串连和并连两种。串连时可在变速器前、后安装;如果采取并连,则缓速器和变速器做成一个整体来安装。对于装有带液力变矩器的自动变速器车辆来说,原变速器系统已配备了储油罐、油泵和散热器等部件,因此,在配有自动变速器的客车和载货汽车上安装液力缓速器成本更低。。。
图3-1xx伊特液力缓速器结构组成
1.控制阀
2."定子
3."转子
2 / 2
4."空心轴
5."凸缘
6."储油箱
7."热交换器
3.2液力缓速器工作原理
缓速器工作时,压缩空气经电磁阀进入储油箱,将储油箱内的变速器油经油路压进缓速器内,缓速器开始工作。转子带动油液绕轴线旋转;同时,油液沿叶片方向运动,甩向定子。
制动器的保护神：电涡流缓速器
■北京齿轮总厂／吴修义 底盘制造 ●…… ……… …一 Ｃｈａｓｓｉｓ Ｍａｎｕｆａｃｔｕｒｉｎｇ 制动器的保护神 电涡流缓速器 要解决这一问题，比较切实 可行的办法就是加装辅助制动装 置，将车轮制动器的负荷进行分 流，使车轮制动器温度控制在安 全范围内。现有不少国家的交通 法规已将辅助制动装置作为商用 良好的制动性能是车辆安全行 车的必备系统。如德国的交通法 驶的重要保证。传统车辆制动方式 规就明文规定：总质量５．５ｔ以上 是采用在车轮上安装机械式摩擦制 的客车和９ｔ以上的载货汽车必须 动器，但这种摩擦式车轮制动器存 装有辅助制动装置。２００２年６，ｑ， 在一个重大缺陷：频繁或长时间制 我国交通部已颁布交通行业标准 动会造成制动鼓（盘）和摩擦衬片 ＪＴ／Ｔ３２５—２００２《营运客车类型划 过热，导致制动效能衰退，甚至制 分及等级评定》，该标准规定中 动失效，从而引发重大交通事故。 型客车里的高二级、大型客车里 这个问题对城市公交车及常年行驶 的高一级、高二级和高三级客车 在山区的载货汽车和长途大客车尤 都必须装置缓速器。目前技术比 为突出。要使车辆制动器保持良好 较成熟、适合装车的辅助制动装 的制动性能和长时间的使用寿命， 置是：发动机排气辅助制动系统 关键要控制好制动器的温度，使之 和缓速器。 不至于上升到危害摩擦衬片的程 发动机排气辅助制动系统由 度。因为受空间尺寸的限制，现有 于压缩比及其他技术原因，只适 的车轮制动器的散热能力始终是有 用柴油发动机，只能提供制动和 限的，频繁或长时间制动后温升过 不制动两种选择，且制动力不能 高不可避免。 随车辆负荷和运行工况进行相应 ｌ Ｃ瑰代零部件 ● ● 调整；排气控制阀片易出现烧蚀 和卡死故障；工作时造成气缸压 力和发动机温度升高，易导致气 门卡死和气缸垫损坏。 采用缓速器是解决这些问题 的一个理想方案。它是用来使行 驶中的车辆速度降低或稳定在一 定速度范围，但不是以使车辆停 驶的一种装置。常用的缓速器有 以下几种类型：电磁缓速器、液 力缓速器、空气动力缓速装置和 电动机缓速装置。电磁缓速器按 磁场产生的方式不同，又可分为 电涡流缓速器（见图１）和永久 磁铁缓速器。本文重点介绍电涡 流缓速器。 图１电涡流缓速器
客车缓速器工作原理
客车缓速器工作原理
液力缓速器
液力缓速器的工作原理：缓速器转子随变速箱输出轴转动，而导轮不动。当缓速器内充有油时，随输出轴转动的转子作用于油液一个动量矩M1，带动油液绕轴旋转，同时，油液沿叶片运动作内循环圆旋转，甩向导轮。即油液有两个方向的运动；绕轴向的“公转〞和绕径向的“自转〞。油液甩向导轮时，油液的“公转〞对导轮叶片产生冲击作用，将转子作用于油液的动量矩M1传递到导轮叶片上。同时，固定的导轮叶片也对油液产生一个反向作用的动量矩M2。油液流出导轮再流进转子时，同样将M2传递到转子上，形成对转子的阻力矩，阻碍转子的转动，从而实现对车辆的减速作用。由于油液在循环流淌中没有受到任何其它附加外力，依据力学平衡原理，油液甩向导轮和流向转子的动量矩关系有M1=－M2。转子转动的能量经油液的阻尼作用转变成热量，通过散热器散发到空气中。
液力缓速器的操纵原理： 缓速器与车辆制动系联动，在车辆制动管路上，电脑(ECU)操纵线联接制动灯开关，同时安装有三个压力传感器操纵(P/N)。这三个压力传感器的工作压力分不为0.15、0.3、0.5MPa。
缓速器内的变速器油平常储躲在储能器中，当司机踩下制动踏板时，制动灯开关给ECU一个信号，使ECU的缓速器操纵处于待命状态。在制动管路的气压到达015MPa时，压力传感器信号通过ECU传给N电磁阀使其动作，压缩空气经电磁阀进进储能器，推动活塞将储能器内的变速器油经油路6压进缓速器内，缓速器起作用。现在进进缓速器的油量较少，减速能力为最大值的1/3。制动踏板接着下踩，气压升高至03MPa时，第二个压力传感器信号指令N电磁阀，操纵储能器增大供油量给缓速器，减速能力达最大值的2/3。当气压升高到05MPa以上时，第三个压力传感器信号操纵进进缓速器的油量最多，减速能力到达100％。
车辆解除制动时，N电磁阀在ECU信号的作用下，关闭压缩空气，并排出储能器内的压缩空气：储能器活塞在弹簧作用下复位，油液在压差和离心力作用下流回到储能器内，缓速器转为空转状态。
法士特液力缓速器简介

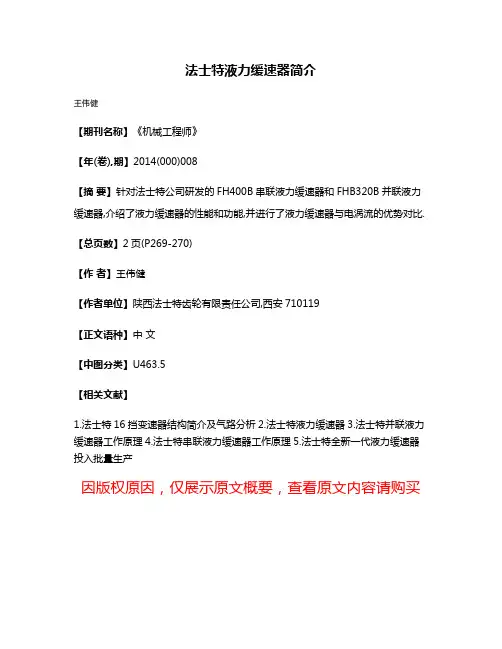

法士特液力缓速器简介
王伟健
【期刊名称】《机械工程师》
【年(卷),期】2014(000)008
【摘 要】针对法士特公司研发的FH400B串联液力缓速器和FHB320B并联液力缓速器,介绍了液力缓速器的性能和功能,并进行了液力缓速器与电涡流的优势对比.
【总页数】2页(P269-270)
【作 者】王伟健
【作者单位】陕西法士特齿轮有限责任公司,西安710119
【正文语种】中 文
【中图分类】U463.5
【相关文献】
1.法士特16挡变速器结构简介及气路分析2.法士特液力缓速器3.法士特并联液力缓速器工作原理4.法士特串联液力缓速器工作原理5.法士特全新一代液力缓速器投入批量生产
因版权原因，仅展示原文概要，查看原文内容请购买
电涡流缓速器原理
电涡流缓速器原理
电涡流缓速器（EDC）是一种利用电涡流效应进行转矩控制的装置，主要用于在机械传动系统中实现传动系统的平稳启动和防止负荷扭矩骤增。本文将介绍EDC的构成和工作原理。
1. 构成
EDC主要由涡流制动器、电磁铁和激励电路三部分组成。
涡流制动器一般由一圆盘或驱动轮、外筒、激励线圈、冷却液管等组成。当有电流通过激励线圈时，会产生涡流，在内部导致涡流磁场，从而产生阻力。阻力的大小取决于涡流的尺寸和密度，可以通过调整涡流制动器的电流大小来控制阻力大小，从而实现转速控制。
电磁铁主要用于控制涡流制动器的启停和电流大小。当电磁铁受到电流激励时，铁芯会产生磁场，从而吸引或释放涡流制动器。通过调整电流大小和频率可以实现转速的平稳变化。同时，电磁铁也是EDC的安全保护装置，当电路出现过载或故障时，电磁铁会自动断开电源，保护涡流制动器和激励电路。
激励电路主要用于控制电涡流缓速器的变频和起动控制。激励电路可以根据需要生成不同的频率和电流大小，从而实现平稳启动和转速控制。
2. 工作原理
电涡流缓速器的工作原理是基于电涡流效应的。当有金属圆盘旋转时，会产生一个弱的涡流磁场，根据电涡流原理，涡流的大小和磁阻按照圆盘的尺寸和物理特性有关。通过控制涡流的大小和密度，可以实现转速控制和起动控制。
当电涡流缓速器被接入传动系统中时，通过控制涡流制动器的电流大小和频率，可以实现转速的平稳变化。在启动时，电涡流缓速器可以帮助减缓传动系统的加速度，防止产生过大的扭矩，从而保护机械传动系统的正常运作。在负载变化时，电涡流缓速器可以通过调整电流大小和频率，实现传动系统的平稳变化，从而保证传动系统的平稳运作。
总之，电涡流缓速器是一种高效的转矩控制装置，可以实现传动系统的平稳启动和防止负荷扭矩骤增。该装置在工业生产中广泛应用，特别是在纺织、钢铁、石化、电力等领域。

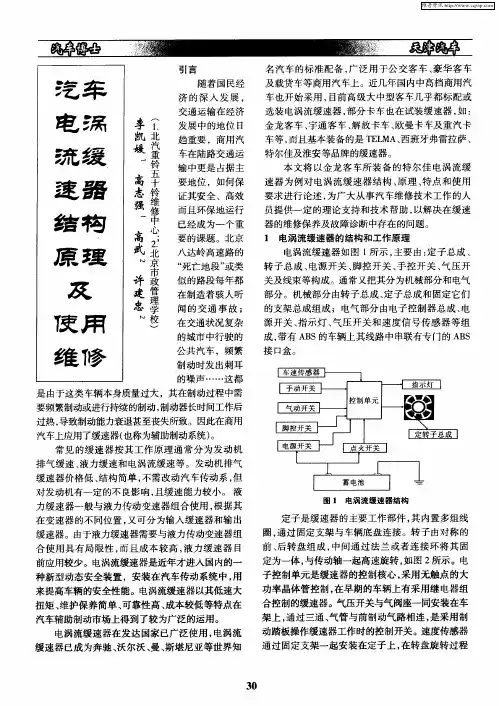

汽车电涡流缓速器结构原理及使用维修
引言 随着国民经 济的深入发展， 交通运输在经济 发展中的地位日 趋重要，商用汽 车在陆路交通运 输中更是占据主 要地位，如何保 证其安全、高效 而且环保地运行 已经成为一个重 要的课题。北京 八达岭高速路的 “死亡地段”或类 似的路段每年都 在制造着骇人听 闻的交通事故； 在交通状况复杂 的城市中行驶的 公共汽车，频繁 制动时发出刺耳 的噪声……这都 是由于这类车辆本身质量过大，其在制动过程中需 要频繁制动或进行持续的制动，制动器长时间工作后 过热，导致制动能力衰退甚至丧失所致。因此在商用 汽车上应用了缓速器（也称为辅助制动系统）。 常见的缓速器按其工作原理通常分为发动机 排气缓速、液力缓速和电涡流缓速等。发动机排气 缓速器价格低、结构简单，不需改动汽车传动系，但 对发动机有一定的不良影响，且缓速能力较小。液 力缓速器一般与液力传动变速器组合使用，根据其 在变速器的不同位置，又可分为输入缓速器和输出 缓速器。由于液力缓速器需要与液力传动变速器组 合使用具有局限性，而且成本较高，液力缓速器目 前应用较少。电涡流缓速器是近年才进入国内的一 种新型动态安全装置，安装在汽车传动系统中，用 来提高车辆的安全性能。电涡流缓速器以其低速大 扭矩、维护保养简单、可靠性高、成本较低等特点在 汽车辅助制动市场上得到了较为广泛的运用。 电涡流缓速器在发达国家已广泛使用，电涡流 缓速器已成为奔驰、沃尔沃、曼、斯堪尼亚等世界知 名汽车的标准配备，广泛用于公交客车、豪华客车 及载货车等商用汽车上。近几年国内中高档商用汽 车也开始采用，目前高级大中型客车几乎都标配或 选装电涡流缓速器，部分卡车也在试装缓速器，如： 金龙客车、宇通客车、解放卡车、欧曼卡车及重汽卡 车等，而且基本装备的是ＴＥＬＭＡ、西班牙弗雷拉萨、 特尔佳及淮安等品牌的缓速器。 本文将以金龙客车所装备的特尔佳电涡流缓 速器为例对电涡流缓速器结构、原理、特点和使用 要求进行论述，为广大从事汽车维修技术工作的人 员提供一定的理论支持和技术帮助，以解决在缓速 器的维修保养及故障诊断中存在的问题。 １ 电涡流缓速器的结构和工作原理 电涡流缓速器如图ｌ所示，主要由：定子总成、 转子总成、电源开关、脚控开关、手控开关、气压开 关及线束等构成。通常又把其分为机械部分和电气 部分。机械部分由转子总成、定子总成和固定它们 的支架总成组成；电气部分由电子控制器总成、电 源开关、指示灯、气压开关和速度信号传感器等组 成，带有ＡＢＳ的车辆上其线路中串联有专门的ＡＢＳ 接口盒。 图１电涡流缓速器结构 定子是缓速器的主要工作部件，其内置多组线 圈，通过固定支架与车辆底盘连接。转子由对称的 前、后转盘组成，中间通过法兰或者连接环将其固 定为一体，与传动轴一起高速旋转，如图２所示。电 子控制单元是缓速器的控制核心，采用无触点的大 功率晶体管控制，在早期的车辆上有采用继电器组 合控制的缓速器。气压开关与气阀座一同安装在车 架上，通过三通、气管与前制动气路相连，是采用制 动踏板操作缓速器工作时的控制开关。速度传感器 通过固定支架一起安装在定子上，在转盘旋转过程 一 北汽重铃五十铃维修中心． 北京市政管理学校一 李凯媛．１高志强．１高武 许建忠 维普资讯 中传感器头产生脉冲信号，由此得到车辆行驶的速 度信号。手动开关安装在驾驶室内，驾驶员通过选 择合适的档位来实现车辆的制动。电源总开关一般 安装在电气舱内，接在蓄电池正极和缓速器控制器 之间，供车辆检修时使用。指示灯安装在驾驶室内， 向驾驶员显示缓速器的工作情况，并提供缓速器故 障的诊断依据。 转子 定子 图２转子和定子示意图 电涡流缓速器的基本原理是通过定子和转子 之间的磁场作用达到车辆减速的目的。其中定子和 单线 车辆底盘固定在一起（变速器、后桥、车架），转子和 定子之间有很小的气隙，转子通过突缘连接和传动 轴一起高速旋转。当司机操纵开关，控制器按照车 辆的行驶状态和操作者的控制要求，为缓速器定子 线圈组通电或断电，如给固定在定子上的线圈通电 时，定子产生磁场，转子随传动轴在磁场中旋转，定 子与转子构成磁场回路，产生电磁涡流，从而形成 与转子转向相反的阻力矩作用于转子上，并通过转 子传递到传动轴上，由传动轴分配于左右驱动轮 上，从而达到减速的目的。又由于电信号传输速度 远远高于机械传递速度，从而实现提前减速的目 的。通电的线圈数量多少决定磁场强弱，也决定减 速效果，由于没有材料接触摩擦，所以也就没有任 何机械的磨损。如果断开缓速器定子线圈组的供 电，则汽车恢复到正常行驶状态。 特尔佳电涡流缓速器的电气原理图如图３所 示。控制单元根据车辆的行驶状态和操作者的控制 要求，为缓速器定子线圈组通电或断电，并同时在 指示灯上对缓速器的工作状态进行显示，从而保证 车辆正常行驶需要。
电涡流缓速器工作原理及结构
二 电涡流缓速器工作原理及结构
电涡流缓速器是一种非接触式辅助制动系统，俗称“电刹”，其可以有效提高汽车的安全性能。欧洲各国已于20世纪30年代开始在货车上安装电涡流缓速器。因其有效提高重型汽车的安全性能，许多国家将其规定为标准件安装在相关汽车。
2.1 电涡流缓速器结构
图2.1所示为电涡流缓速器的示意图。电涡流缓速器由机械部分和电气部分组成。机械部分包括定子、转子以及支撑架，其主要内容如下：①定子。该结构是缓速器的主要工作部件，在定子圆周方向均匀地固定安装有8个高导磁材料制成的铁心，线圈套在铁心上，铁心起增大磁通的作用。圆周上相对两个励磁线圈串联或并联成一组磁极，并且相邻两个磁极均为N、S相间，这样就形成了相互独立的4组磁极。定子通过固定支架刚性安装在车架上（或者驱动桥主减速器外壳上，也可安装在变速器后端盖上），定子相对于车架静止不动。②转子。该结构呈圆环状，由2片前后对称、带散热叶片的转盘组成，前后2转盘中间通过连接环将其固定为一体，前后转盘通过法兰或凸缘与传动轴相连，并随传动轴一起高速旋转。转子一般用导磁率高且剩磁率低的铁磁材料制成。定子和转子之间有一定气隙，可以相对转动。从减小磁阻角度讲，气隙越小越好，但又要保证转子在规定的偏心误差内自由转动，以便使转子盘旋转时不会刮擦到定子，综合考虑缓速器的性能要求以及运行可靠性，定子和转子之间的气隙一般在0.5~1.5mm之间。这是一个对制动转矩影响很大的结构参数。
电气部分包括控制系统、ABS连接器、车速信号传感器、制动压力传感器、手控开关信号以及指示灯，其主要内容如下：
1) 控制系统。该结构是电涡流缓速器各种信号的集中分析及处理中心，对缓速器的工作状况发出指令。
2) 车速信号传感器。该结构用于收集车速信息，并将信号以电信号方式传输给控制系统。控制系统根据此车速信号V以及控制系统内预设的临界车速信号0V来决定电涡流缓速器系统是否进入制动待命状态。当0VV时进入制动待命状态，反之退出。
电涡流缓速器
电涡流缓速器
第一节 电涡流缓速器概述
电涡流缓速器作为一种车辆辅助制动系统装置，在国外已经有五十多年的历史。而国内则是在近几年才开始逐步推广和普及。电涡流缓速器以其低速大扭矩、维护保养简单、可靠性高等特点。已经被广泛用于城市公交客车、高速豪华客车、旅游客车、载重货车、各种非公路用车等大中型车辆上。大大地提高了车辆的安全性、经济性和舒适性。我司所用的电涡流缓速器的生产厂家家一个是深圳市特尔佳、法国特尔玛。现就特尔佳的结构原理进行介绍。
第二节 缓速器的结构及使用
1、缓速器简介：
电涡流缓速器是利用旋转金属盘在磁场作用下所产生的电涡流而获得缓速作用的装置。其前转子和后转子通过连接环与变速箱后端盖输出法兰相连（箱型缓速器）。
2、结构原理
电涡流缓速器是采用电磁学原理，将动能转化为热能，提供减速行驶的动能。缓速器主要由两个转盘（转子总成）和一个定子组成。转子和车辆传动轴连接，定子固定在车架上。在传动轴上，两个转盘一起转动。在两个转盘之间有定子总成，上面装有交错接线的极性线圈。缓速器工作时由蓄电池或发电机注入电流，给缓速器的定子线圈通入直流电，这时候在定子线圈会产生磁场，该磁场在相邻的铁心、磁轭、气隙、转子之间形成多组回路，此时如果转子转动，就相当于导体在切割磁力线，根据电磁感应原理可知，会在导体内部会产生感生电流，同时感生电流会产生另外一个感生磁场，即在转子中形成涡状电流磁场，该磁场和已经存在的磁场之间会有作用力，而作用力的方向永远是阻碍导体运动的方向。这就是缓速器缓速力矩的来源。涡流磁场对转子产生制动力拒，在无接触、无磨损的情况下减慢转子速度。其值与励磁电流的大小转子转速有关，电涡流产生的热量由转子冷却风槽散出。 3、功能特点
3.1、安全性方面
3.1.1、降低了轮毂温度，大大提高了车辆的安全性能。能够承担汽车运行中绝大部分制动时的负荷，使车轮制动器的温度大大降低，避免了爆胎的发生，确保车轮制动器处于良好的工作状态。
电涡流缓速器应用与维修[论文]
浅析电涡流缓速器的应用与维修
【摘要】 涡电流,是指电磁感应下,在导体内部形成的电流。涡流制动通常与传统制动搭配使用,在大多数商用车(大中型客车和卡车)上担任控制车速的作用。电涡流缓速器可以提高车辆的安全性、经济性、环保性、稳定性和舒适性。电涡流缓速器所产生的制动力矩,可由激磁电流控制装置来调节。通过线圈的激磁电流越大,磁场越强,制动力矩就越大。
【关键词】 电涡流缓速器电磁感应电涡流缓速器典型故障分析
1 电涡流缓速器的概念、特点、组成
(1)概念。电涡流缓速器是一种汽车辅助制动装置,俗称电刹。首先需要明确的一个概念是涡流,也就是涡电流,是指电磁感应下,在导体内部形成的电流。涡流制动通常与传统制动搭配使用,在大多数商用车(大中型客车和卡车)上担任控制车速的作用,所以通常也称为电涡流缓速器。
(2)特点。电涡流缓速器一般用于重型汽车和汽车列车。它具有制动强度较大,且易控制的特点。
(3)组成。电涡流缓速器是电涡流缓速装置的主要总成。该制动器由定子和转子组成,数个铁芯和线圈组成定子组,装在汽车两纵梁之间。转子由两个带冷却叶片的铸铁转子盘和转子轴组成,与汽车传动轴相接,并随其转动。
2 电涡流缓速器的工作原理
电涡流缓速器安装在汽车驱动桥与变速箱之间,通过电磁感应原理实现无接触制动。px是一种辅助制动系统,是制动系统的一个必要补充,但不能取代主制动系统。
电涡流缓速器一般由定子、转子及固定支架组成。缓速器工作时,定子线圈内通电产生磁场,而转子随传动轴一起旋转。转子切割定子产生的磁力线,从而在转子盘内部产生涡旋状的感应电流。这样,定子就会向转子施加一个阻碍转子旋转的电磁力,从而产生制动力矩。同时,涡流在具有一定电阻的转子盘内部流通,由于电阻的热效应会把电能转化为热能,这样,车辆行驶的动能就通过电磁感应和电阻发热最终转化为热能散发。
3 安装电涡流缓速器可以提高车辆的安全性、经济性、环保性、稳定性和舒适性
电涡流缓速器原理 2
电涡流缓速器原理
电涡流缓速器是一种利用涡流的原理来实现速度控制的装置。它由电驱动机构、电磁铁组和活动铁心组成，可以在机械传动中实现精确的速度控制和平滑的启停。在现代工业生产中，电涡流缓速器被广泛应用于各种机械设备中，起到提高生产效率、降低能耗和减小噪音的作用。
电涡流缓速器的原理可以简单理解为利用涡流的阻力来控制转动运动。涡流是一种涡旋状电流，在导体中产生的电流随着磁场的变化而变化，从而形成了涡流。当涡流通过电磁铁组时，会与电磁铁组内的磁场相互作用，并产生阻力。这种阻力主要由涡流的感应电流产生，在电磁铁组内产生力矩，从而使得活动铁心受到力的作用。通过调节电磁铁组的电流和磁场的强度，可以实现对涡流的控制，从而达到对转速的控制目的。
在电涡流缓速器中，电驱动机构提供动力，将电动机的旋转运动传给电磁铁组，而电磁铁组则通过产生涡流来提供阻力。电磁铁组由固定铁心和活动铁心组成，固定铁心上绕有线圈，通过调节线圈的电流可以改变磁场的强度。活动铁心与电动机的输出轴相连，当电磁铁组产生涡流时，涡流的感应电流会在活动铁心上产生力矩，从而阻碍转动运动的进行。通过调节电磁铁组的电流和磁场的强度，可以改变涡流的阻力，实现对转速的精确控制。
在电涡流缓速器的运行过程中，涡流的产生是基于法拉第电磁感应定律的。根据法拉第电磁感应定律，当导体中的磁场变化时，会在导体中产生感应电流。在电涡流缓速器中，电磁铁组通过改变磁场的强度来控制涡流的产生。当电磁铁组的电流增大时，磁场的强度也增大，导致涡流的产生增大，从而阻碍转动运动的进行。反之，当电磁铁组的电流减小时，涡流的产生减小，转动运动可以更顺畅地进行。
电涡流缓速器具有许多优点，主要体现在下面几个方面：
首先，电涡流缓速器具有良好的速度控制性能。通过精确调节电磁铁组的电流和磁场的强度，可以实现对转速的准确控制，具有较高的控制精度。这对于一些对转速要求较高的工业生产设备非常重要。
其次，电涡流缓速器具有启停平稳的特点。涡流的产生和消失都是相对缓慢的过程，因此当电涡流缓速器启动和停止时，转速变化比较平缓，不会产生冲击和震动。这对于一些对启停平稳性要求较高的设备尤为重要，可以减少设备的磨损和损坏。
